Как сделать жернова для мельницы своими руками

Содержание

Требуемый инвентарь
Как самому сделать декоративную мельницу для цветов
Необходимые материалы и детали
Правила эксплуатации и ухода
Самодельная мельница
Крупорушка из УШМ
Подготовка к сборке простого механизма
Схема устройства
Из инструментов понадобятся
Процесс изготовления мельницы для сада своими руками
Характеристики прибора
- Схема мельницы
Принцип работы и строение
Дробилка для зерна своими руками
Порядок изготовления
Молотковая
Как создать самодельную мельницу для зерна
Порядок изготовления
Как построить декоративную мельницу с водопадом из дерева своими руками
Требуемый инвентарь

Требуемый инвентарь

Для переделки стиралки в крупорушку своими руками стоит запастись следующими вещами:

стиральная машинка с вертикальной загрузкой;
вспомогательный электродвигатель;
электродрель и набор свёрл;
зубило, молоток, набор ключей;
крепежи;
стальные пластины размером 0,32*0,05*0,0015 м и 0,42*0,05*0,0015 м;
уголок 30*30 мм;
банка из жести на 3 л – 3 шт.;
замок – лягушка – 3 шт.

Чертёж и конструкционные особенности

Описывать детали, размеры и чертежи зернодробилки своими руками нет смысла, поскольку всё зависит от модели стиралки. Возьмём машинку «Ока».

Демонтажные работы здесь не требуются. Надо только отсоединить пластмассовую часть активатора от аппарата. Вместо открученного элемента следует установить вспомогательный моторчик и комплект обоюдоострых ножей.

Как самому сделать декоративную мельницу для цветов

Корпус ветряка может послужить неплохой подставкой для растений на клумбе в саду. Для вьющихся сортов можно использовать каменную башню, для обычных придется сделать корпус с боковыми ящиками.

Принцип сборки декоративной подставки таков:

Собираем в саду все имеющиеся в наличии доски, желательно одного размера и не гнилые;
Нарезаем комплекты заготовок по четыре штуки в каждом. Из заготовок сбиваем короба, самый нижний нужно сделать размером 40х40 см. Каждый последующий уменьшается в размерах на 1-15 см;
Второй и четвертый короба нужно сделать в форме ящиков с днищем;
Готовые коробки устанавливаем друг на друга пирамидой и сбиваем между собой гвоздиками — сороковкой.

Верхнюю часть запиливаем с двух сторон под углом, из обрезков выбираем наиболее ровные дощечки, из них нужно будет сделать скаты импровизированной кровли декоративной мельницы.

Крыльчатку и лопасти сделать крестом на деревянной оси. Вращаться мельничное колесо не будет, да это и не требуется от подставки под цветы в саду. Перед загрузкой грунта в ящики нужно будет покрасить конструкцию хорошей масляной краской. Примерно раз в два года покрытие нужно будет обновлять.

Необходимые материалы и детали

Сделать мельницу своими руками несложно, если иметь все материалы и инструменты. Перед тем как сделать мельницу, рекомендуется хорошо изучить схемы и чертежи. Найти их в интернете можно на любом тематическом форуме. Чертежи помогут понять принцип крепления деталей, электрических узлов, режущих элементов, и избежать многих ошибок в сборке.

Устройство мельницы включает в себя:

Мотор (подойдет мотор от старой стиральной машинки),
Опору для мотора,
Станину,
Принимающий бункер,
Ротор и статор,
Загрузочный бункер.

Из материалов также необходимо иметь:

20 болтов м6,
Стальные уголки,
Листовую сталь с толщиной не менее 6 мм,
Стяжки,
Муфту,
Листовую сталь для изготовления крышки, толщиной не менее 3 мм,
10 винтов м6,
Пару подшипников, номер 203.

Правила эксплуатации и ухода

Знание правил грамотной эксплуатации и качественного ухода за ручными мельницами позволят увеличить срок их службы и гарантировать безопасный состав получаемого продукта. К основным моментам относятся:

наблюдение за целостностью корпуса и своевременное устранение внешних поломок;
тщательное соблюдение санитарно-гигиенических режимов обработки и дезинфекции (в случае необходимости);
прочное крепление мельницы к основе в момент использования (чтобы не происходило перекоса конструкций);
регулярное очищение жерновов и накопительных емкостей от остатков сырья и муки;
обезжиривание и высушивание всех комплектующих механизмов;
грамотное смазывание трущихся частей (при их наличии) щадящими, разрешенными для применения в пищевых целях составами;
соблюдение элементарных правил безопасности при работе с крутящимися механизмами.

Применение продуктов ручного помола в приготовлении пищи – это подтверждение любви и заботы хозяйки о своих домочадцах, ее желания сделать рацион вкусным, полезным, питательным и безопасным.

Самодельная мельница

К сооружению главной конструкции приступают по завершении обеспечения перепада уровней воды. Конструкция мельницы довольно простая: нужен домик с насосом и колесо, движимое силой воды, переходящей в нижний резервуар из верхнего.

Колесо можно сделать так:

Из колеса велосипеда.
С применением катушки для кабеля.
Из круга, выпиленного из сколоченных досок.
Из куска трубы с лопастями, прикрепленными к ним.

В любом случае должно быть следующее:

Лопасти.
В центре колеса труба для монтажа оси, вокруг которой происходит вращение.
Части прикрепляются механически.

Делается две опоры, на которые, с помощью подшипников, подвижно крепится ось. Желоб подводится к верху колеса. Если лопасти из дерева, стоит вскрыть их лаком, отталкивающим воду. Металлические лопасти рекомендуется покрасить для защиты от ржавчины. Сооружаются каналы, по которым вода потечет в огород или иное место.

Опоры могут быть выложены из бута или кирпича: разрушающиеся со временем грани лишь придадут конструкции оригинальности. Камень и кирпич сочетается с деревом.

https://youtube.com/watch?v=4WSl-JLEd1s

Декоративное оформление может выполняться с помощью следующих материалов:

бамбук;
солома;
керамическая черепица.

Место, куда бьет струя воды, можно устелить морской галькой. По сторонам от желоба и около домика высаживают декоративные растения. Участок вокруг конструкции может быть вымощен плиткой.

Крупорушка из УШМ

Изготовить зернодробилку очень просто – с задачей справится даже новичок. Самодельная крупорушка для зерна в этом случае не потребует дорогостоящих комплектующих при сборке.

Инструменты и материалы

Необходимо заранее приготовить все необходимое, чтобы не отвлекаться во время работы с электрооборудованием.

Для изготовления крупорушки понадобятся следующие материалы:

угловая шлифовальная машинка (УШМ);
лист металла – желательно нержавеющей или легированной стали;
крепежные элементы;
дрель;
рулетка.

Как видите, не требуется ничего дорогостоящего.

Подготовка материала

Этапы:

Сначала необходимо вырезать две боковые крышки корпуса.
В одной из крышек просверлить отверстие, равное диаметру вала болгарки.
Просверлить отверстия под крепежные шайбы, затем – четыре отверстия под стяжные болты.
Отрезать полосу металла. Одна часть пойдет на изготовление сита, в котором по определенной схеме, выбранной самостоятельно, простреливаются ячеи одинакового диаметра.
Затем сито следует согнуть полукругом.
Вторая полоса используется для изготовления торцевых крышек.
Из остатков листа можно сделать нож для размельчения злаков.
По краям второй полосы делают надрезу, а в середине – просверливают отверстие.

Сварка

Сначала нужно приварить торцевые крышки, потом – сито. К верхней части аппарата прикрепляют полосу под углом 15-20 градусов, которая не будет давать зерну вылетать из аппарата назад.

Сборка

Пошаговая инструкция:

Необходимо прикрутить шайбу и установить УШМ.
На ее вал следует установить нож и надежно закрепить его гайкой.
Затем установить боковую крышку. Ее можно присоединить «барашковыми» гайками, чтобы легко и быстро снимать и надевать обратно.
Воронку для подачи сырья можно изготовить из пластиковой бутылки.
Финальный штрих – прикрепление мешка или рукава к нижней части аппарата для сбора готового корма.

Подготовка к сборке простого механизма

Предложенная модель бытовой мельницы — авторская. Ее разработали удмуртские мастера. Длина корпуса не превышает 32 см. Высота и ширина — еще меньше. Масса дробилки в сборке — 15 кг. Двигатель мельнице нужен с невысокой мощностью, до 180 Вт. Подойдет мотор от старой стиральной машинки или подобного бытового агрегата. Базовая производительность — 1 ведро кукурузы или 2 ведра пшеницы за 10 мин. Авторская схема сборки этой мельницы представлена на фото. Кроме электродвигателя вам потребуются:

12 винтов и столько же пружинных шайб для фиксации;
пара стальных уголков размерами 45х45 мм (для опоры мотора);
стальной лист толщиной около 8 мм (для станины);
и еще один, толщиной около 3 мм, а также крепления — 4 болта;
шпильки с гайками;
короб небольшого размера из железа для кровли (приемный стакан) и 2 винта для него;
ротор;
статор;

защитная крышка для подшипников;
соединительная муфта;
металлический патрубок;
дистанционное кольцо 0,5 мм;
пара подшипников №203 плюс 3 болта;
кронштейны стальной ручки толщиной 0,2 см;
ручка деревянная.

Внимание! В данной схеме мельницы везде используются болты базового типа — М6

Схема устройства

Многие интересуются, как сделать мельницу для зерна своими руками?

Перед тем как начать собирать приспособление, специалисты советуют запастись всеми необходимыми деталями:

электродвигатель (можно употребить движок от стиральной машины, так как требуемая мощность невелика);
места крепления двигателя (требуется 12 болтов М6 с шайбами, оснащенными пружинами);
опора двигателя (два уголка из стали размером 45 х 45 мм);
основание устройства (станина) из листовой стали, толщина которой составляет 6-8 мм;
шпильки с гайками, обеспечивающие стягивание;
приемный короб на основе кровельного металла;
ротор;
крышка подшипникового узла;
статор;
патрубок;
крышка из листового железа толщиной 3 мм;
четыре винта М6, крепящие крышку;
дистанционное кольцо;
крепление приемного короба;
два подшипника № 203;
три винта, соединяющие крышки подшипникового узла;
винты М6, оснащенные гайками (для установки);
короб для загрузки;
ось (шпилька М6 и две гайки);
ручка из дерева;
места крепления патрубка.

Из инструментов понадобятся

Электролобзик
Шуруповерт
Наждачная бумага
Рулетка

Процесс изготовления мельницы для сада своими руками

Начинать необходимо с изготовления основы. Для этого из фанеры или ДСП с помощью лобзика вырезаются 2 квадрата. Один со стороной 40см, другой — 30см. Этот размер можно изменять по вашему усмотрению. После того, как заготовки вырезаны, нужно найти центры квадратов (пересечение диагоналей) и просверлить там отверстия.

Следующим этапом будет сборка каркаса нашей садовой поделки. Для этого нужно отрезать рейку длиной 50-60 см. Длина рейки это высота нижней трапецевидной части мельницы. Можете выбрать свою высоту — не принципиально. Скрепляем две квадратные заготовки с помощью саморезов, сквозь подготовленные на предыдущем шаге отверстия. Рейка носит вспомогательный характер, с ней проще будет собирать основной каркас. Когда каркас будет собран, рейку можно будет убрать. Собираем сам каркас, для этого устанавливаем заранее отрезанные по размеру рейки по четырем углам нашей заготовки. Крепим с помощью саморезов. После того, как все сделано, удаляем вспомогательную рейку. У нас получился каркас нижней части мельницы.

Теперь займемся верхней частью. Из ДВП или фанеры вырезаем 2 равносторонних треугольника. Высоту и длины сторон выбирайте по своему усмотрению. Скрепляем треугольники между собой с помощью отрезков реек и саморезов. Верхнюю часть рекомендую сразу не приворачивать к нижней — так будет удобнее производить обшивку вагонкой. На фото показано, что должно получиться в итоге.

Переходим к отделке фигурки мельницы деревянной вагонкой. Впрочем, здесь ничего сложного нет — отрезаете от вагонки заготовки нужой длины, устанавливаете по месту, засверливаете отверстия под шурупы и крепите. Не непеживайте, если углы не будут получаться идеально ровными — потом все будет закрыто деревянными уголками.

После того, как будет закончена обшивка нижней части, можно крепить верхнюю треугольную часть на саморезы и приступать к ее обшивке (только погодите с крышей). Я рекомендую располагать вагонку при обшивке верха вертикально — так будет лучше смотреться. Окончив отделку, можно вырезать импровизированные дверь и окно с помощью электролобзика, а затем приступить к монтажу основы для крепления лопастей.

Теперь установим ось для лопастей. Для этого просверлим в верхней части отверстие и установим длинный болт, не забыв при этом подложить 2 шайбы. Зафиксируем с помощью гайки. Ось готова. Теперь крышу садовой мельницы можно зашивать, а также можно крепить уголки в местах стыка обшивки и шлифовать поделку наждачной бумагой.

Последний этап — изготовление и установка лопастей. Лопасти можно сделать из деревянных реечек-раскладок. Причем, их внешний вид может быть абсолютно произвольным — все зависит от фантазии и умения мастера. Крепить раскладки между собой можно с помощью мелких гвоздиков — этого вполне достаточно. В месте пересечения лопастей сверлим отверстие под ось и устанавливаем лопасти на ось, фиксируя конструкцию с двух сторон парами гаек (гайка+контрогайка). Осталось покрыть поделку лаком и декоративная мельница, выполненная своими руками готова! Можно устанавливать на приусадебном участке и любоваться.

Характеристики прибора

О собственной мельнице мечтает любая хозяйка, которая хочет кормить свою семью полезными и вкусными блюдами. Изготовление этого приспособления не такое уж сложное с технической точки зрения, однако потребует от мастера умений обращаться с токарным оборудованием и сверлильными инструментами.

Домашняя мельница для зерна позволяет получать муку любого помола – грубого, среднего или очень мелкого (в зависимости от заданных настроек). Звучит довольно заманчиво, тем более, если учесть, что стоимость цельнозерновой муки несоизмерима с затратами на ее производство. Если разобраться, то цельнозерновая «настоящая» мука – это зерно, прошедшее грубую обработку без удаления зерновых оболочек. Они также известны как отруби. Белая мука, напротив, подвергается множественным обработкам, фильтрации и прочим процедурам, в результате которых, по сути, удаляются все полезные компоненты. Логично, что затраты на производство белой муки выше, однако стоит она почему-то дешевле «неочищенной». Это наглядный пример умелого маркетинга, который подчиняется современным тенденциям здорового образа жизни. Хочешь есть полезную органическую пищу – трать больше денег.

Само зерно при этом стоит сущие копейки, поэтому для производства муки в домашних условиях с помощью бытовой мельницы вы будете тратить минимум средств. Самой распространенной моделью является мини-мельница «Малютка». Она была изобретена много лет назад в Удмуртии двумя инженерами. С помощью «Малютки» можно не только измельчать зерно до нужных размеров, но также делать комбикорм для домашнего крупного скота, птицы, производить кукурузную, гречневую и любую другую муку. Согласитесь, незаменимый прибор для семьи, живущей в частном доме и держащей домашнюю живность.

Габариты такой самодельной мельницы для зерна очень скромные, однако производительность поистине впечатляет – за каких-то 5 минут вы сможете перемолоть целое ведро кукурузы, а с ведром пшеницы она справится за 2-3 минуты.

Технические характеристики «Малютки»:

размеры корпуса без бункера и патрубка – 320х160х170 мм;
способна выдавать 2 вида помола (крупный и мелкий);
небольшая мощность двигателя – 180 Вт (высокая производительность при существенной экономии электроэнергии. Для сравнения – обычный электрический чайник или ТЭНовая электроплита потребляют 2000 Вт/ч);
производительность: кукуруза – 0,2 ведра/мин, пшеница, овес и другие культуры – 0,5 ведра/мин;
измельчитель роторностаторный, реверсивный;
общая масса устройства в собранном виде – 15 кг.

Самой ответственной задачей, от которой зависит эффективность и долговечность мельницы является изготовление ротора и статора.

Схема мельницы

На изображении ниже вы можете увидеть подробную схему создания компактной мельницы «Малютка» с указанием всех используемых компонентов. Перед сборкой подготовьте полный список необходимых деталей.

Детали для сборки «Малютки»:

Электрический двигатель (можно взять движок от старой стиральной машины, поскольку мощность нужна небольшая).
Места крепления электродвигателя (понадобится 12 штук болтов М6 с пружинными шайбами).
Опора для движка из двух стальных уголков 45х45 мм.
Станина (основание механизма) из листовой стали толщиной 6-8 мм.
Стяжки (шпильки с гайками).
Приемный короб из кровельного железа.
Соединительная муфта для передачи вращения валов.
Ротор.
Крышка для подшипникового узла.
Статор.
Железный патрубок.
Крышка из листовой стали толщиной 3 мм.
Крепления для крышки (4 винта М6).
Дистанционное кольцо.
Крепежи приемного короба (2 болта М6).
Два подшипника №203.
Места креплений крышки для подшипникового узла (3 винта М6).
Винты М6 с гайками для установки.
Кронштейны ручки из стали толщиной 2 мм.
Загрузочный короб.
Ось (шпилька М6 и гайки 2 шт).
Деревянная ручка.
Места фиксации патрубка болтами М6.

Принцип работы и строение

Мельница для зерна позволит получить продукт из сырья, качество которого гарантировано вашим собственным выбором. Рядовой аппарат перемалывает пшеницу, овес, кукурузу, ячмень и остальные зерновые культуры. На выходе по желанию владельца получается мука любого типа помола, хлопья, крупа разной фракции, комбикорм. Бытовая мельница малогабаритна и спокойно помещается на рабочем кухонном столе. При этом ее производительность позволяет покрыть нужды домашнего хозяйства. Простейшая модель с маломощным электроприводом обрабатывает полведра пшеницы в минуту.

Мельница для зерна работает на основе роторного механизма. Она состоит из:

ротора;
статора;
электрического двигателя.

Принцип действия такой мельницы прост. Зерно попадает в механизм через приемный стакан. Внутри оно перетирается с помощью ротора и статора. Через выходной патрубок в подготовленную тару высыпается готовая мука или другой продукт.

Самодельные мельницы для зерна бывают двух типов:

Механические. Помол осуществляется вращением рукояти с помощью рук или простого электрического привода. Обладают низкой производительностью. Зато сборка мельницы очень проста и малозатратна. Вы прочувствуете приятный процесс превращения зерен в муку. Он схож с перемалыванием в ручной кофемолке кофейных бобов.
Электрические. Нацелены на переработку увеличенных объемов зерна. Эти мельницы — отличный вариант для регулярного использования дома. Модели с мощным двигателем могут перемолоть даже грибы или сухофрукты.

Дробилка для зерна своими руками

Сегодня давайте сделаем дробилку для зерна своими руками. Без нее трудно обойтись при введении подсобного хозяйства. Пошаговый мастер клас приспособления смотрим далее.

Для изготовления такой зернодробилки вам понадобится барабан «планетарка». Еще понадобиться лист металла не тоньше 4 миллиметра. Так же нужен трехфазный двигатель с оборотами 3000 об/мин., и мощностью 1кВт. Это если подключать к трехфазной сети. А если переделать и подключить к 220В, то понадобится 2 кВт. Еще необходим загрузочный бак его можно взять из стиральной машинки типа «Донбасс», он из нержавеющей стали, с наклонным дном, то что и необходимо.

Порядок изготовления

Изделие отличается простой конструкцией, которая позволяет быстро изготовить его в домашних условиях. Для этого потребуется подготовить все необходимые материалы и придерживаться следующего алгоритма действий:

Сделать ротор.
Закалить полученную деталь.
Собрать статор.
Сконструировать станину.
Установить двигатель.
Соединить все элементы согласно чертежам.

Поскольку некоторые этапы предусматривают выполнение большого количества манипуляций, их целесообразно рассмотреть отдельно.

Материалы и оборудование

Для того чтобы процедура изготовления завершилась успешно, мастеру потребуется заблаговременно приготовить все необходимые материалы и инструменты. Следует отметить, что для сборки устройства потребуется наличие токарного станка, так как без него изготовить некоторые составные элементы не удастся.

Для закалки ротора потребуется специальная печь и масляный контейнер, что позволит сделать материал более прочным и надежным. В процессе изготовления используется стандартный набор инструментов — дрель, отвертки, сверла и другие.

Особого упоминания заслуживают необходимые материалы, из которых будет состоять мельница. В домашних условиях найти их будет довольно просто, поскольку они распространены повсеместно:

болты — 20 шт;
винты — 10 шт;
уголки из прочной стали;
листовой металл, толщина которого больше 0,6 см, а также менее толстый материал для крышки изделия;
стяжки и муфта;
несколько подшипников.

После того как все материалы и оборудование будут готовы, фермеру целесообразно приступать к процедуре сборки самодельного агрегата.

Схема устройства

Как было сказано ранее, агрегат отличается простой и надежной конструкцией, включающей лишь необходимые элементы. Это электродвигатель, который отвечает за работу всего прибора. Изучая устройство мельницы для зерна, можно выделить и ряд других важных узлов:

опора для двигателя;
станина;
бункеры для загрузки и получения сырья;
ротор, статор.

Несмотря на всю простоту прибора, рекомендуется регулярно сверяться с чертежами модели в процессе её сборки, что позволит избежать ошибок. Упростить сборку поможет видео-инструкция.

Изготовление ротора

Ротор является важнейшим элементом самодельной мельницы, ввиду чего его изготовлению следует уделить особое внимание. Следует помнить о том, что вал элемента должен обладать переменным сечением, быть изготовлен из круглой стали высокой прочности

Собрать вал можно, руководствуясь простейшей инструкцией:

Сформировать заготовки из металла, которые должны иметь несколько отверстий размером 5 см.
Стереть наружный слой, что позволит уменьшить их размер за счет проточки до 10,5 см.
Закалить элементы при температуре 80 градусов.

Для соединения вала и ротора применяются подшипники, что способствует повышению эффективности подобного рода оборудование. Между подшипниками должно располагаться специальное кольцо, предотвращающее излишнее натяжение.

Порядок сборки

После того как ротор будет изготовлен, мастеру следует продолжить сборку оборудования. Необходимо помнить, что изготовить статор в домашних условиях крайне затруднительно, ввиду чего этот элемент потребуется приобрести. Когда он будет куплен, необходимо:

Сделать в нем несколько отверстий, предназначенных для размещения крышек подшипников.
Изготовить станину, используя толстый листовой металл, после чего закрепить на ней статор с помощью винтов.
Используя трубу 3 см диаметром, необходимо сделать патрубок, а также контейнер для загрузки зерна.
Установить двигатель, а также сопутствующие элементы.

После того как все нужные манипуляции будут выполнены, мастеру потребуется протестировать агрегат на наличие ошибок при работе.

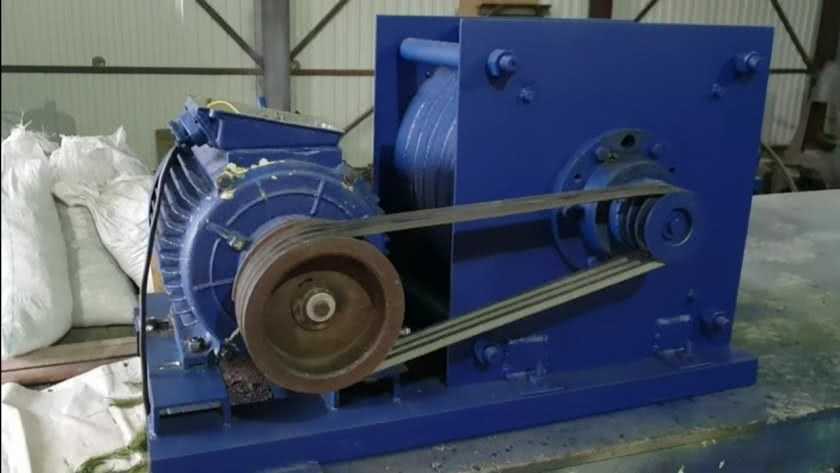

Молотковая

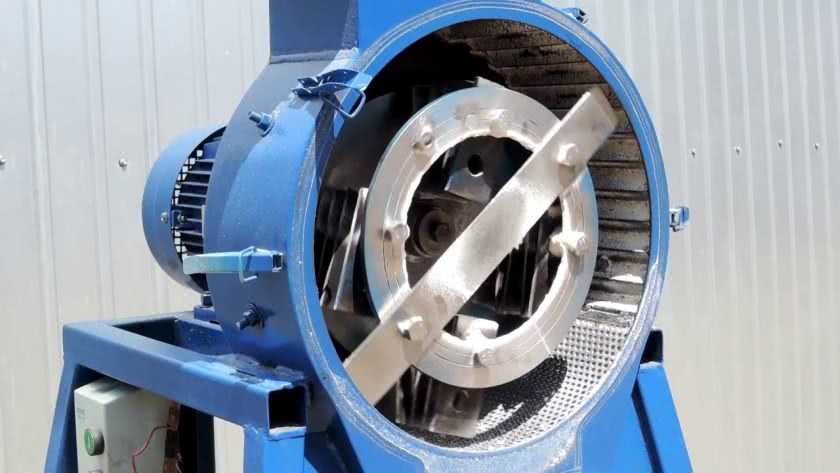

Молотковый измельчитель обладает более сложной конструкцией. Однако он также довольно удобен в использовании. Ключевыми компонентами являются молотки и барабан. После включения устройства барабан приходит в движение, а размещённые внутри него молотки начинают наносить удары, раскалывая зерна.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Какая зернодробилка эффективнее и удобнее? Всё зависит от размеров хозяйства или придомовой территории, а также от предъявляемых к кормовой массе требований. Учтите, что хотя скорость обработки зерна выше у дробилки роторного типа, молотковый агрегат даёт более качественный продукт.

Как создать самодельную мельницу для зерна

Создание мельницы для зерна своими руками – дело не особо трудное, если есть навыки слесарной работы. Понадобится только мотор от ненужного бытового прибора, к примеру, от пылесоса или стиральной машинки.

Поскольку любая зернодробилка функционирует от электричества, стоит постараться снизить травмоопасность изготовленного агрегата. Надо помнить и о том, что ножи в измельчителе вращаются очень быстро и могут поранить работающего человека.

https://youtube.com/watch?v=lUOrh8i2qq8

https://youtube.com/watch?v=2SUe3WhYozA

https://youtube.com/watch?v=193vGr7-qyk
