Как сделать металлическую лестницу на второй этаж дома

Содержание

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

  • определение положения конструкции в помещении;
  • выполнение замеров и чертежа;
  • расчет размеров элементов;
  • определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

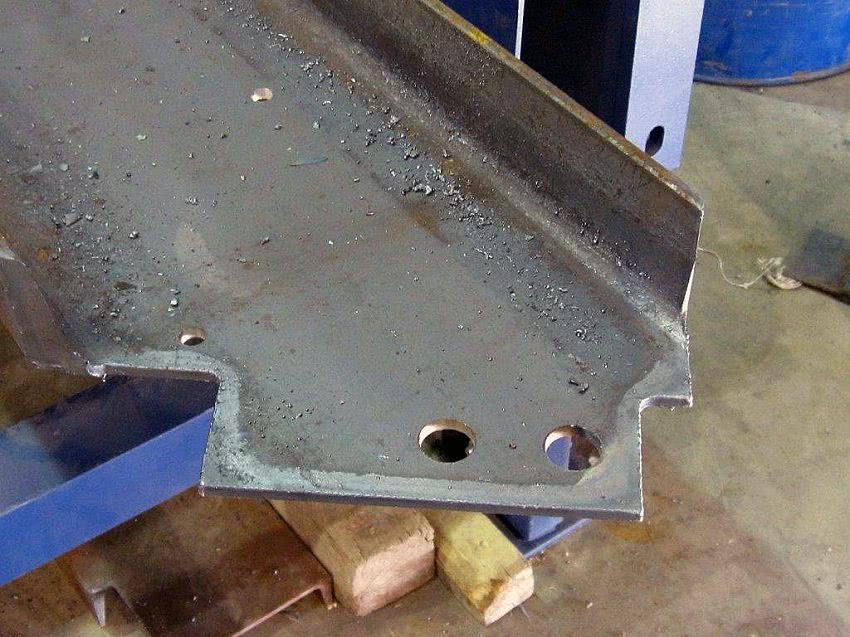

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

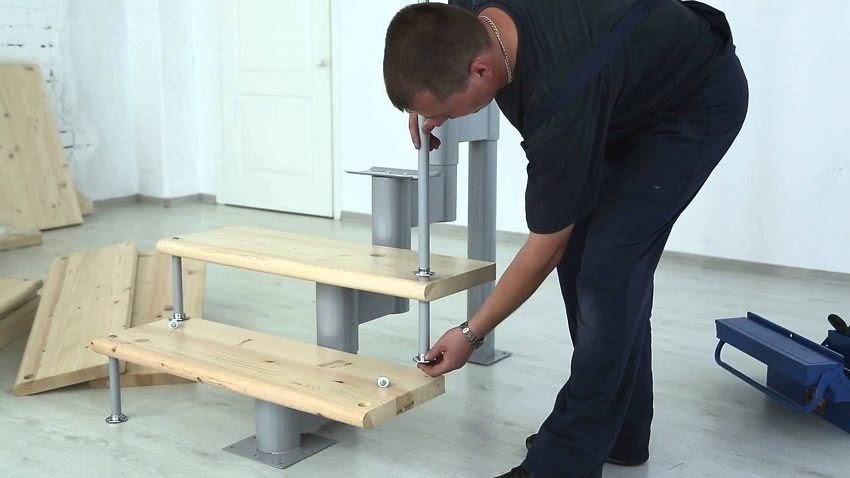

Сборка модульной лестницы

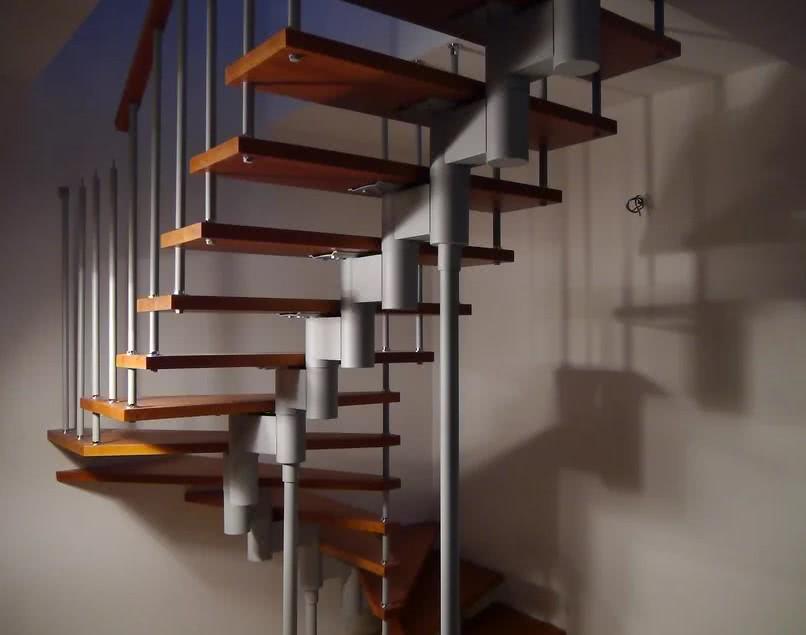

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

  • твердые породы деревьев — дуб, ясень, бук, лиственницу;
  • бетон;
  • террасную доску;
  • мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

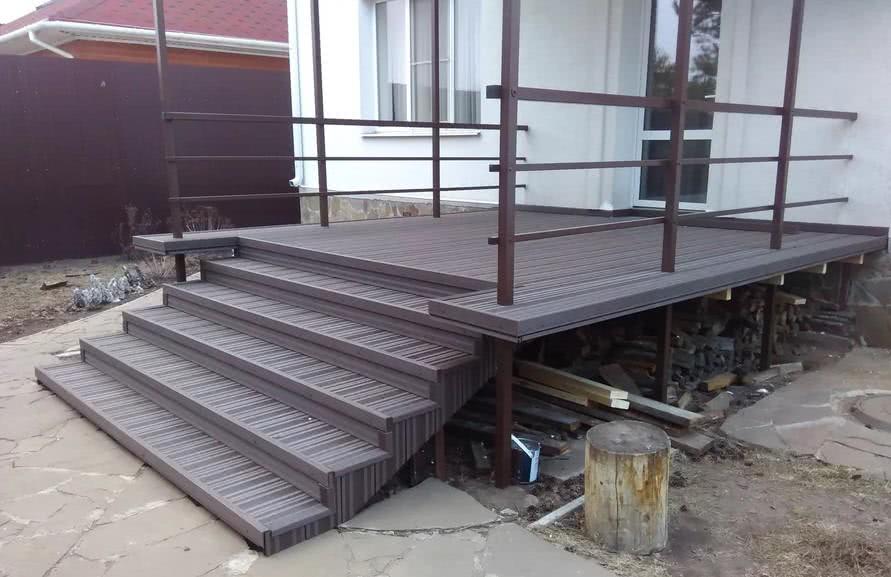

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

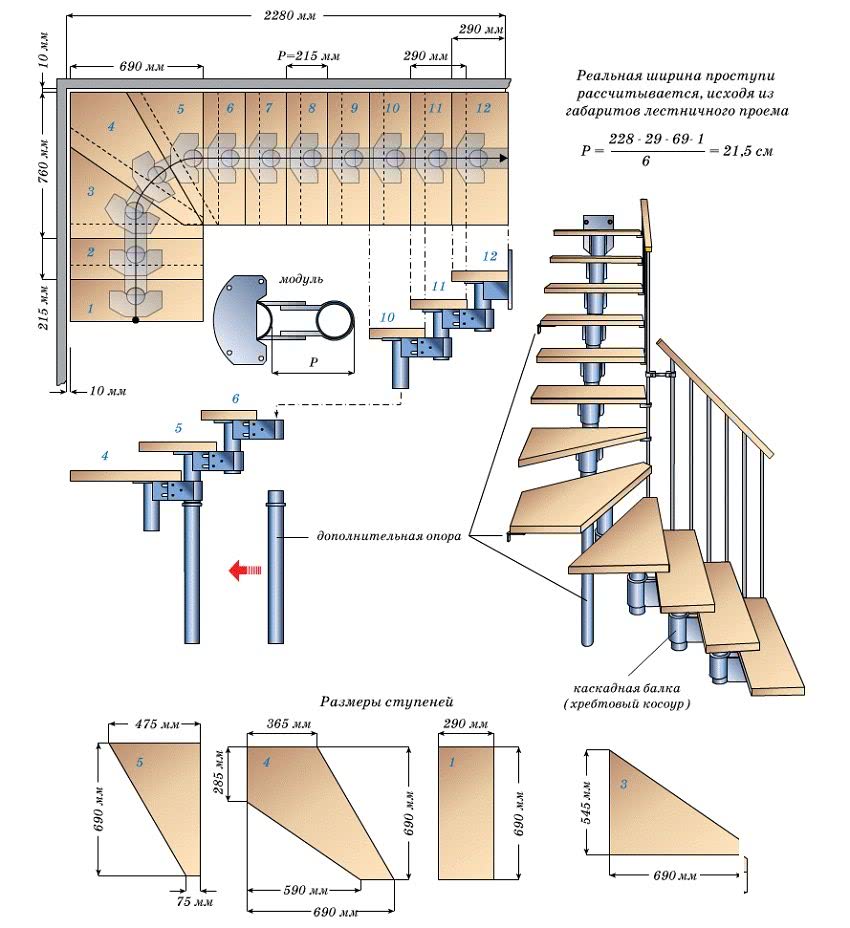

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

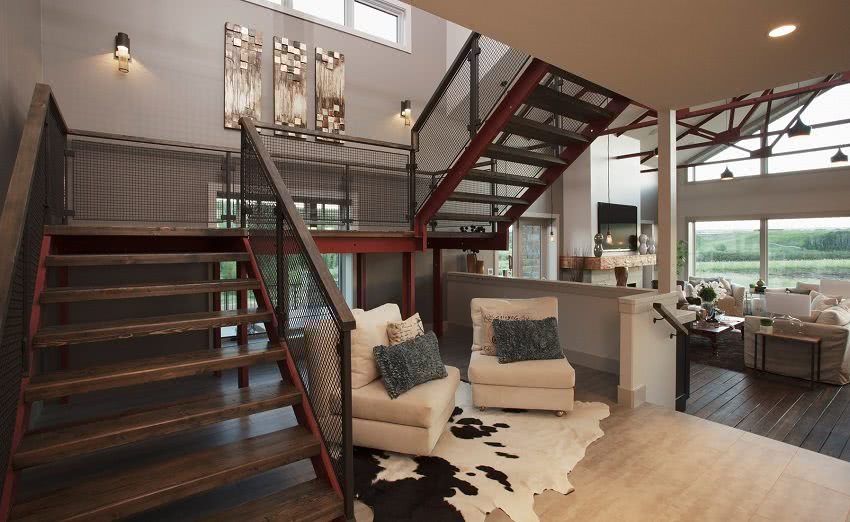

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

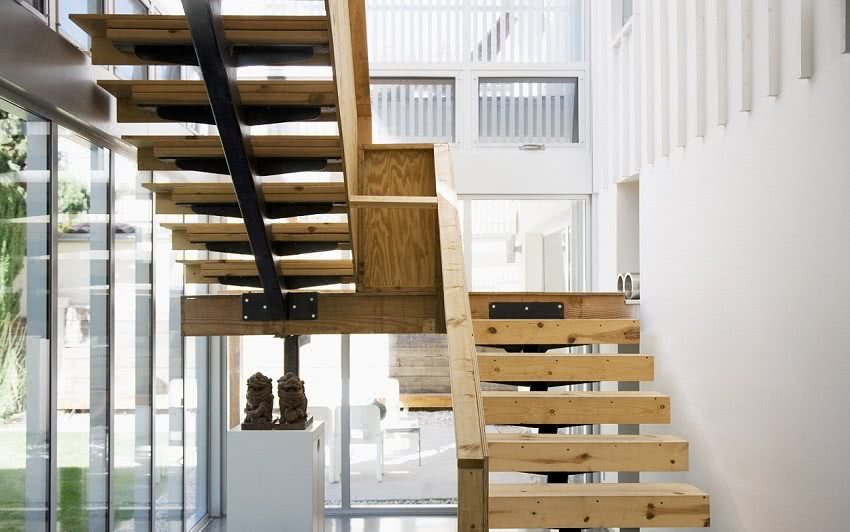

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

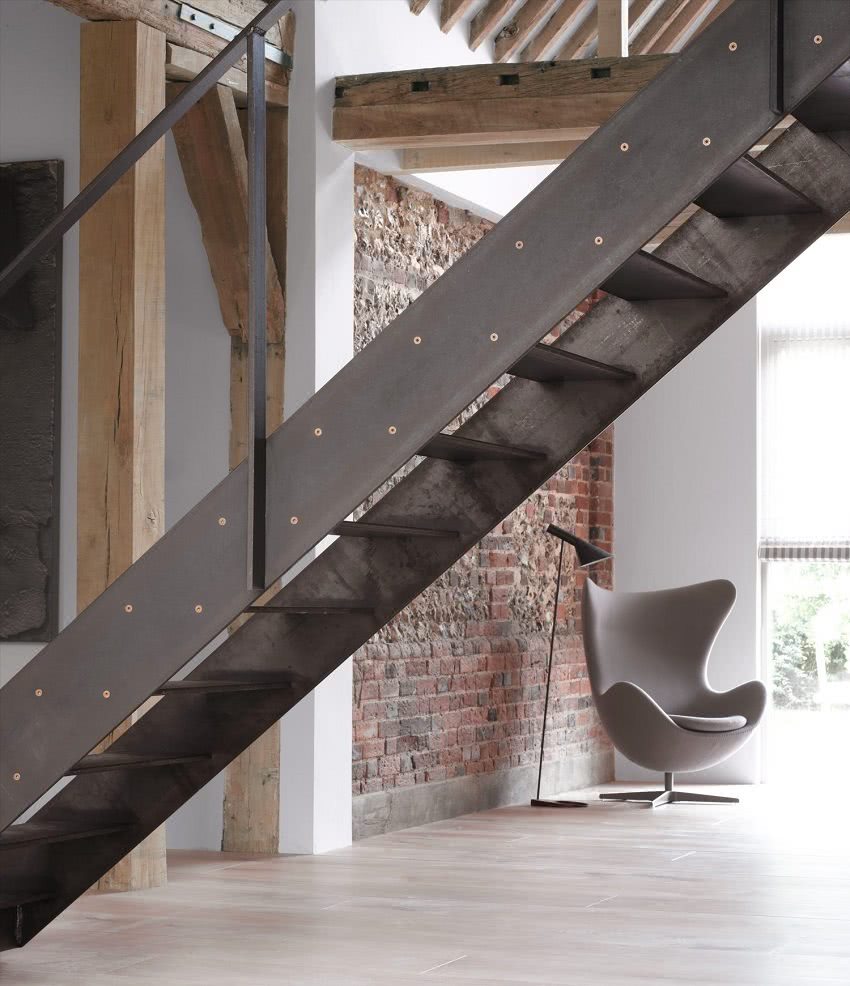

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

  • определение положения конструкции в помещении;
  • выполнение замеров и чертежа;
  • расчет размеров элементов;
  • определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

  • твердые породы деревьев — дуб, ясень, бук, лиственницу;
  • бетон;
  • террасную доску;
  • мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Проектирование и расчёт

Прежде чем приступить к сооружению какой-либо конструкции, необходимо сначала тщательно все спланировать, начиная от места расположения и заканчивая количеством материалов. Нужно подойти к этому шагу максимально ответственно, так как от подготовки во многом зависит успех всего предприятия. Оптимальные величины будут приведены в качестве примера, однако, важным шагом является снятие собственных замеров. Для начала следует составить чертеж, на котором будет наглядно отражена вся основная информация. Для этого нужно произвести несложные вычисления, воспользовавшись пошаговой инструкцией, приведенной ниже.

Количество и высота ступеней

В первую очередь рассчитывают высоту и количество ступенек. Однако прежде чем перейти непосредственно к этим расчетам, нужно узнать высоту самой лестницы. Делается это очень просто: нужно всего лишь определить путем измерений высоту от пола первого этажа до пола второго этажа. Можно сделать проще: взять высоту стен на первом этаже и прибавить к этой величине толщину перекрытия между этажами. Например, высота стен равна 3,1 м, толщина перекрытия – 40 см. Тогда высота лестницы будет 3,1+0,4=3,5 м.

Высота подступенка является стандартной и может колебаться в пределах 15,2–19,7 см. Выше или ниже делать ступени не рекомендуется, так как они неудобные при подъеме. Следует выбрать любое значение в заданных пределах, для примера возьмем 18 см. Чтобы рассчитать количество ступеней, необходимо высоту лестницы поделить на высоту подступенка: 350/18 = 19,44 см. Округлять лучше в большую сторону: количество ступеней будет равно 20. При несложных пересчетах получается, что высота подступенка будет 17,5 см: 350 (высота лестницы) / 20 (количество ступеней).

Ширина поступи

Ширина поступи должна находиться в пределах 22–40 см. Чтобы рассчитать ширину, подходящую именно для конкретного случая, есть формула: двойная высота подступенка в сумме с шириной поступи дает 64 см. Согласно второй формуле, высота подступенка, суммированная с шириной поступи, дает 47 см. Стоит наглядно рассмотреть, как работают формулы.

  • 64 – 17,5 (ширина подступенка) = 46,5 см. В данном случае ширина получилась слишком большой.
  • 47 – 17,5 = 32,5 см. Ширина поступи находится в оптимальных пределах, поэтому можно взять данное значение за эталонное. Следует округлить до 33 см.

Ширина марша

Минимальная ширина лестничного пролета равна 80 см, однако, жестко она нигде не запротоколирована. Больший упор делается не на то, что необходимо делать марши какой-то определенной величины, а на их количество. Оно зависит от местоположения лестницы и определяется на месте. Стоит взять на заметку способ определения, которым пользуются профессионалы. Они выбирают марш с шириной, которую можно без остатка разделить на ширину поступи. В нашем случае подойдут следующие величины: 66 см (33х2), 99 см (33х3), 132 см (33х4) и так далее.

Длина лестницы

Длина лестницы определяется просто. Для этого понадобится два ранее выведенных значения: количество ступеней и ширина поступи. Необходимо их перемножить: 33х20 = 660 см. Лестница получается очень длинной, поэтому нужно рассмотреть варианты поворотной или криволинейной лестницы. Мало в каких домах можно разместить лестницу практически в 6,5 м длиной. Длину винтовой лестницы нужно будет рассчитывать при помощи специальных программ.

Высота просвета

Имеется в виду расстояние от потолка до ступеней. От этого параметра зависит, какого именно размера будет отверстие в полу второго этажа, к которому примыкает лестница. Следует помнить, что зазор между потолком и лестницей должен составлять не менее 180 см, в идеале – 200 см. Следует отмечать место под проем там, где это расстояние между потолком и ступенью становится меньше.

Длина косоура

Чтобы рассчитать длину косоура, необходимо будет воспользоваться теоремой Пифагора: длину лестницы в квадрате добавить к высоте лестницы в квадрате и вывести квадратный корень. На нашем примере получится 660² + 350² = 435600 + 122500 = 558100; √558200 = 747,06 см. Возьмем с запасом, округлив до 750 см. Как видно, схема расчетов довольно простая. Можно обойтись без всевозможных профессиональных величин типа угла наклона, просто рассчитав все необходимые показатели, пользуясь школьными знаниями по математике. Уклон лестницы при этом получится комфортным, так что не будет нужно пригибаться или бояться упасть из-за того, что лестница получилась слишком крутой.

Требования к конструкциям

Особенности конструкции лестницы, сделанной из металла, бетона или дерева, особо не отличаются друг от друга. Следовательно, принцип проектирования и просчет всех межэтажных конструкций совершенно одинаковые, несмотря на выбранные вами материалы. Рассмотрим типовые требования, которые применяются к ним:

В загородных домах и коттеджах ширина лестницы должна максимально составлять 900 мм.
Важно, чтобы уклон одного лестничного марша всегда оставался постоянным.
Высота ступеней для дома должна составлять 160-180 мм.
Минимальный показатель глубины ступеней составляет 270 мм.
Боковые ограждения должны выдерживать нагрузку до 100 кг.
Оптимальное расстояние между стойками ограждения составляет 120 мм, максимальное – 150 мм.

Конструкция на тетивах

Опорными балками чаще всего выступают швеллеры. Их необходимо крепить параллельно друг к другу. Одна из них прикрепляется к верхней балке, а вторая – к нижней плите

Важно, чтобы максимальный угол наклона всей конструкции не превышал 45°. Основу для ступеней необходимо приварить строго по уровню с внутренней стороны опорной балки

Если опустить этот момент, то по ним будет неудобно ходить. Идеальной считается высота одной ступени 18 см, а ее ширина – 30 см.

Для лестниц, которые находятся внутри жилого помещения, специалисты советуют комбинировать металлические тетивы со ступенями из дерева.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

  1. На косоуре.
  2. На тетиве.
  3. На больцах.
  4. Консольная.
  5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

Один центральный косоур.

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

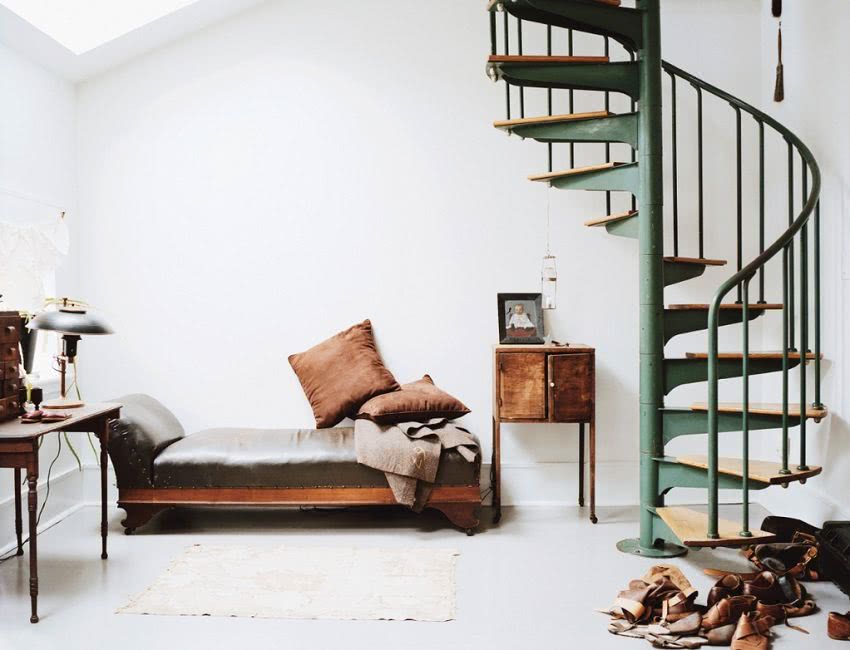

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

  1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
  2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
  3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Это интересно: Лестницы в доме на второй этаж, фото и конструктивные особенности (видео)

Обшивка ступеней, изготовление перил и ограждений

На уличных лестницах устанавливаются ступени из металла толщиной не меньше 3 мм, желательно с рифленой поверхностью. Для защиты от скольжения также применяют накладки из листовой резины, абразивную ленту, алюминиевый отделочный профиль. Чтобы на ступенях не скапливался снег, их сваривают из арматурных прутьев с зазорами 1 — 2 см, через которые он будет проваливаться.

Для обшивки ступеней внутренних лестниц традиционно используется дерево, закрепляемое саморезами или клеем. Возможна отделка плиткой с шероховатой поверхностью. Стильно выглядят лестницы со ступеньками из стекла или прочного пластика.

Ограждение лестницы (перила), защищающее человека от падения, собирается из следующих элементов:

  1. Балясин — стоек, закрепленных на несущих балках или ступенях.
  2. Заполнения. В простом варианте выполняется из металлических прутьев (ригелей), установленных параллельно поручню. Также возможно применение стеклянных или пластиковых листов, либо кованых элементов.
  3. Поручней, закрепленных на балясинах или стене.

Перила изготовляются из алюминия, железа, нержавеющей стали, отливаются из чугуна. Независимо от материала ограждение должно изготавливаться в соответствии с требованиями СНИП:

  • высота 0,9 — 1,0 м;
  • стойки устанавливаются с шагом не более 0,6 м;
  • при креплении с помощью кронштейнов поручня к стене между ними оставляется зазор 7 — 10 см;
  • накладка шириной 5 см на перила делается гладкой и непрерывной;
  • закругленные концы поручней должны выходить на 30 см за линию крайних ступеней.

Так как сваривать лестницу из металла своими руками довольно сложно, особенно винтовую конструкцию без центральной опоры, можно купить комплект модулей. По прилагаемой инструкции даже новичок в строительном деле справится со сборкой, поскольку она осуществляется без сварки. Опытным мастерам при самостоятельном изготовлении не помешает предварительно посоветоваться со специалистом.

Несмотря на множество фирм, предлагающих услуги, связанные со строительством, многие экономят средства, полагаясь на собственные силы, производя строительные работы своими руками. Необходимым элементом двухэтажного дома является лестница, которую также можно сделать своими руками, сварив из металлического профиля. Как сварить металлическую лестницу правильно?

Как сварить лестницу?
