Как сделать антенну для модема 4g своими руками

Содержание

Механизм подключения внешних антенн к модему

Вопрос подключения не так прост, как кажется на первый взгляд. Ведь 3G-модем с разъемом для внешней антенны нельзя подсоединить без потери качества сигнала. Изготовители стационарных модемов создают свои приборы в основном с разъемом CRC9. Например, модем Huawei E352, которым часто пользуются операторы «Мегафона». В нем как раз такой вход для внешней антенны.

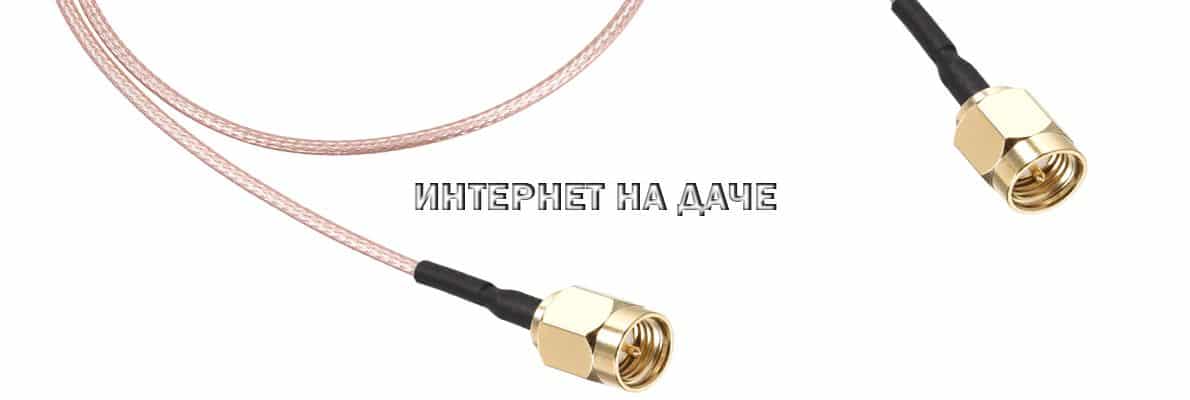

Однако большинство внешних источников связи имеют разъемы FME, SMA, N-Type и другие, которые не подходят к штекеру антенн. Так все-таки, как произвести подключение внешней антенны к 3G-модему? Чтобы решить этот вопрос, понадобится специальный антенный переходник. У него на одном конце имеется разъем CRC9, а на другом – то, что нужно для внешних источников сигнала.

Этот переходник найти непросто, да и цена его 500–800 рублей. Правда, в продаже встречаются антенны уже с готовым разъемом CRC9, но у них есть один существенный недостаток – максимальная длина шнура всего один метр. Потому такими приспособлениями пользуются только в комнате, а не снаружи, для получения стабильного сигнала.

Но есть и другие, народные способы, как подключить 3G-модем с разъемом для внешней антенны, и тем самым улучшить и усилить частоту сигнала.

Некоторые советы и рекомендации

Внешняя антенна для 3G-модема, которую можно купить или сделать вышеприведенными способами, не всегда приносит желаемый результат. Некоторые электронщики и специалисты рекомендуют собрать приспособление, именуемое как «усилитель Харченко».

Многие пользователи об этом устройстве отзываются положительно, подчеркивая ее хороший результат.

Для того чтобы создать такую антенну, следует взять толстую медную проволоку и изогнуть ее в виде двух ромбов, соединяющихся друг с другом одним из своих углов. Главное, чтобы получились именно ромбы с углами 120о, а не какие-то другие фигуры. Это необходимо для снижения внутреннего сопротивления.

К усилителю припаивается высокочастотный кабель с фидером, который на него накручивается. Отдельно к этому самому компоненту припаивается небольшой кусочек медного провода.

Для улучшения эффекта к приспособлению добавляют металлическую пластину (рефлектор) из фольгированного текстолита 12 х 13,5 см. Расстояние между рефлектором и антенной должно быть около 35-36 мм. Для этого можно использовать колпачок от дезодоранта, который крепится к антенне с помощью термоклея. Затем такой усилитель подключаем к модему, используя адаптер или витки вокруг устройства, как мы описывали в начале статьи.

Тестирование операторов

Как выбрать паяльную станцию: классификация аппаратуры и особенности

При выборе оператора всегда останавливаются на том поставщике мобильного интернета, у которого самая большая скорость передачи сигнала.

Опираться на необоснованные высказывания в сети о каком-то преимуществе того или иного мобильного оператора не стоит. Протестировать их в зоне доступа вполне можно самостоятельно. Для этого нужно иметь универсальный прошитый модем и сим карты разных операторов. Модем и карты можно попросить на время у друзей и знакомых.

Тестирование займёт не больше 40 минут. Делают это так:

  1. Антенну разворачивают на 3600.
  2. Поворачивая каждый раз отражатель на 10-150, в модем вставляют поочередно сим карты.
  3. В процессе тестирования фиксируют каждый замер скорости передачи данных.
  4. Останавливаются на самом скоростном варианте.

Какой кабель лучше всего подойдет для 4G антенны

Настройка панельной антенны 4G подразумевает под собой грамотный выбор кабеля. Большинство специалистов рекомендуют для этой цели использовать кабель, который обладает сопротивляемостью в 75 Ом

Но почему именно он, ведь есть аналогичный кабель с сопротивлением в 50 Ом? Чтобы ответить на этот вопрос, необходимо обратить внимание на физику и метод работы этого кабеля

Если не слишком углубляться в физику, принцип работы кабеля для выхода в интернет выглядит следующим образом: во время прохождения высокочастотных сигналов через коаксиальный кабель происходит вытеснение тока из-за воздействия магнитного поля с высокой частотой. Из-за этого ток не может равномерно распределиться по делениям в центральной жиле и проходит по пути наименьшего сопротивления, используя тонкий поверхностный слой. Именно поэтому данное явление принято называть поверхностным эффектом. Размеры этого слоя напрямую зависят от частоты магнитных полей, при увеличении которых толщина поверхностного слоя падает. Благодаря этому фактору нивелируется разница между применением кабелей с медными жилами и стальными проводниками, которые покрываются слоем меди.

Установка 3G/4G антенны

Существует три варианта установки интернет антенны:

  • мачта на крыше;
  • стена дома;
  • отдельная вышка.

Мачта на крыши

Стойку делают из металлической трубы, предварительно обработав антикоррозионным составом или краской для наружных работ. Антенну крепят такую, чтобы её парусность не стала угрозой сноса при сильном ветре. Кабелем обвивают трубку, закрепляя его через 200-300 мм пластиковыми хомутами.

Стена дома

К бетону и кирпичу опорный кронштейн крепят дюбелями, используя перфоратор. На деревянной стене опору привинчивают шурупами или крепят сквозными шпильками.

Отдельная вышка

Поставить отдельную вышку удобно на приусадебном участке. Мачту крепят тремя, четырьмя тросовыми растяжками. В зависимости от потребности вышка может достигать в высоту 20 метров.

Дополнительная информация. Высоко выступающие опоры из металла создают угрозу поражения ударом молнии. Поэтому все эти конструкции должны быть оснащены заземлением и молниеотводами.

Внешняя 3G-антенна для USB-модема всенаправленная

Такое приспособление представляет собой волновод вертикального положения. Их можно видеть в такси, на радиоприемнике, системе Wi-Fi и так далее. Их еще часто называют круговыми. Как правило, из-за простой конструкции они имеют меньшую цену. Их мощность зависит от длины антенны. Большинство таких устройств могут ловить частоту 15–17 ДБи и не больше, так как для более мощного источника требуется большая длина, сопоставимая с шестом, который при раскачивании ветром теряет сигнальный луч. Если станция излучения кода находится недалеко и луч 3G все-таки имеется, пускай и с перебоями, то такая активная внешняя антенна подойдет для домашнего пользования. Но если источник располагается далеко, а частотное покрытие хуже некуда, то придется применять антенну направленного действия.

Простая внешняя 4g антенна своими руками

Энтузиастами творчества разработано множество самодельных конструкций внешних антенн для улучшения приема. Один из экзотических вариантов – баночная антенна. Для изготовления конструкции требуется две алюминиевых банки из-под напитков объемом 0.33 л.

Каждая банка крепится к ровной рейке на расстоянии 1 см друг от друга. К одной из банок присоединяется центральная жила экранированного кабеля, к другой – оплетка. Кабель подсоединяется при помощи маленьких винтов с гайками, поскольку паять алюминий в домашних условиях затруднительно.

Баночная антенна

Самодельная антенна работает наиболее эффективно, если направить ее плоскостью банок в направлении ретранслятора (это мобильная вышка, репитер).

Основные требования к вибратору

Вибратор должен выполняться из голого медного провода диаметром 2-2.5 мм. Использовать материал иной толщины нежелательно, поскольку произойдет рассогласование вибратора и высокочастотного кабеля. При этом качество антенны 3G или 4G модема будет крайне низким.

Выбор кабеля

Как правило, устройства для интернета используют тонкий коаксиальный кабель с волновым сопротивлением 50 или 75 Ом. Длина кабеля должна быть достаточной для подсоединения внешнего устройства, вынесенного на улицу, и оконечного модуля (модема или роутера).

Важно! Не следует делать длину с запасом, поскольку высокочастотный кабель имеет свойство затухать в передающих линиях, и длинный кабель может полностью нивелировать коэффициент усиления антенны

Специфика конструкции рефлектора

Рефлектор любой конструкции выполняется из хорошо проводящего металла и должен быть защищен от коррозии. Высокочастотный сигнал распространяется по тонкому слою поверхности, а пленка окислов увеличивает сопротивление этого слоя.

В качестве рефлектора может использоваться металлическая решетка. Существуют варианты изогнутого отражателя. В любом случае должно соблюдаться определенное расстояние от активной части приемного устройства.

Сетчатый рефлектор

Процесс создания устройства

Создание самодельного устройства усиления сигнала требует высокой квалификации и аккуратности, поскольку длина волны сигнала сопоставима с погрешностями разметки деталей и их сборки. Большую роль имеют также способ соединения внешнего блока с приемником и схема передачи сигнала.

При небольшом расстоянии от внешнего блока до модема его можно подключить при помощи высокочастотного кабеля, используя специальные разъемы, которые различаются у разных производителей оборудования.

Отправка данных беспроводным путем

При большом расстоянии кабель будет вызывать сильное затухание сигнала, сводя на нет все положительные качества антенны и усилителя. В данном случае лучший вариант – воспользоваться беспроводной передачей сигнала.

Репитер 3G

Для этой цели используется репитер, который устанавливается вблизи антенны. В дальнейшем репитер транслирует усиленный сигнал в направлении пользователя, используя Wi-Fi протокол.

Крепление и настройка

Как усилить сигнал модема Yota 4G LTE своими руками

Обратите внимание! Перед установкой активной 3G антенны необходимо определить направление, куда следует нацеливать антенну. Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий

Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону.

Механизм подключения внешних антенн к модему

При помощи чего можно установить усилитель 3G сети? При выборе способа крепления наибольшей популярностью пользуются два метода:

На мачту. Такой способ подойдет тем, у кого уже установлена мачта для приема ТВ-сигнала, на нее же можно закрепить и 3G-антенну. Если с уровнем связи совсем плохо, тогда тоже потребуется мачта, чтобы устройство располагалась выше уровня крыши дома.

На настенный кронштейн. Этот способ более предпочтителен, если у пользователя мобильного интернета два или больше этажей в доме. Нужно найти точку на стене с максимально возможной высотой и закрепить на ней кронштейн. Можно применить кронштейн для крепления спутниковых тарелок.

Особенности, которые важно знать

Качество сигнала и скорость, два показателя связанные друг с другом, и в этом необходимо разобраться. Для примера разберём типичную ситуацию, вы находитесь в Гоа, и на дворе конец Декабря. Людей столько что базовые станции перегружены до предела, сообщения в WhatsApp не грузится. Дело в том, что базовая станция имеет определенную пропускную способность. Когда множество абонентов одновременно подключаются к сети, скорость делится на всех. Стоит отметить, что во время перегрузки вышка уменьшает мощность своих передатчиков. Это сделано для того, чтобы разгрузить сеть. При меньшей мощности сигнала, абоненты находящиеся дальше остальных остаются вовсе без связи. Меньше всего это касается тех, кто использует антенны для усиления сигнала сотовой сети 3G & 4G.

Сети третьего поколения реже используются и менее загружены.

Все дело в некоторых особенностях, так как одновременно доступны сети 3G и 4G. Гаджеты автоматически выбирают сеть, такая настройка установлена с завода по умолчанию. Соответственно телефон или модем отдает предпочтение сетям LTE, даже если сигнал в 3G сильнее. Таким образом при высокой нагрузке на LTE, можно в ручную переключиться на 3G. Делается это в настройках, если модем то через Web интерфейс, если телефон то через настройки телефона.

Еще один лайфхак заключается в смене базовой станции. При использовании антенны возможно сменить базовую станцию, направив антенну в нужную сторону. Для того чтобы определить куда именно повернуть, рекомендуем воспользоваться нашим сервисом по поиску базовых станций. Возможно в каком то из направлений наверняка присутствует сигнал от другого оператора.

И в завершении поделимся информацией, которые многим уже и без того известна. Наверняка замечали разницу в том какая скорость днем и какая вечером. В вечерние часы линии интернет испытывают критическую нагрузку. Рекомендуем учитывать этот факт, так как скорость интернет-соединения и уровень сигнала могут изменяться в зависимости от нагрузки. В любом случае, при настройке старайтесь добиться максимальных результатов. Это касается как качеству сигнала так и по скорости интернет соединения.

Творческий коллектив ББ Телеком благодарит за уделенное время. Желаем удачной настройки оборудования!

Установка и инструкция по использованию приложения Network Cell

Скачиваем приложение «Network Cell Lite» с Play Market — это бесплатная версия имеющая рекламу и некоторые ограничения. Ей можно пользоваться, как и платной, если «жаба душит» заплатить 120 рублей, точностью замеров она не отличается от более полной версии. В платном варианте, например, Вы сможете видеть параметры сигнала не только текущей соты, но и соседней. Это даст возможность попробовать настроить антенну на другую базовую сотовую станцию. Все отличия платной и бесплатной можно узнать в самом приложении.

Приложение также показывает сигнал сразу на обе сим-карты разных операторов.

В разделе датчики нас будут интересовать следующие параметры:

Band — номер полосы частот

Сотовые операторы в России осуществляют доступ в 4G сетях по нескольким частотам. Всего таких «бендов» пять:

3 в диапазоне 1800 МГц FDD

7 в диапазоне 2600 МГц FDD

20 в диапазоне 800 МГц FDD

31 в диапазоне 450 МГц FDD

38 в диапазоне 2600 МГц TDD

Поняв номер бенда, мы можем уже правильно выбрать антенну, поддерживающую ту или иную частоту.

Fc — собственно сама частота, на которой работает сота.

RSRP — уровень принимаемого сигнала с базовой станции или соты, аналог RSCP в 3G. Если уровень меньше -120 дБm, то это плохо. Но это минимум, а в принципе считается, что сигнал «хороший», если он больше примерно -90 dBm, то есть на 30 dB больше. На первых трех верхних картинках видны шкалы на подобии спидометров автомобиля: в центре — величина RSRP цифрами, эта же информация дублируется стрелкой по «дуговой» шкале цвет которой меняется от белого до зеленого. Белая и красная зоны означают, что все плохо и сигнала или нет, или он крайне слабый, желтая зона показывает средние или слабо средние показатели, зеленая — хорошие или отличные.

RSRQ (Reference al Received Quality) — характеристика качества принятых пилотных сигналов. Чем этот параметр меньше по абсолютной величине, тем лучше сигнал. Если, он больше -5 отлично, средний от -15 до -20

NR (Reference al al To Noise Ratio) соотношение сигнал — шум. Чем меньше тем хуже. Хорошие показатели более 10 и выше.

EARFCN — абсолютный радиочастотный номер канала, собственно также показывает диапазон частоты на котором работает сота. Нужен если мы ранее не обнаружили Fc или Band. Зная EARFCN можно вычислить частоту Fc с помощью калькулятора.

Какую выбрать 4G-антенну

Таким образом, сначала мы подбираем антенну по частоте. Лучше, если антенна будет поддерживать не один диапазон, а несколько включая 3G. Затем, по показателям уровня принимаемого сигнала, подбираем ее по коэффициенту усиления: если все плохо и RSRP приближается к 120 и менее — берем максимум (обычно это антенны 22 dB), если уровень сигнала нормальный — можно попробовать выбрать LTE антенну подешевле, с меньшими габаритами и коэффициентом усиления 18 или 15 dB.

Для достижения максимальной скорости приема передачи данных следует рассмотреть покупку более дорогой антенны с поддержкой MIMO. Такая антенна принимает и передает сигнал сразу в горизонтальной и вертикальной поляризациях или плоскостях. Упрощенно это напоминает дорогу с двусторонним потоком автомобилей. Это не удвоит скорость, но обеспечит ее увеличение до 50%

И что не менее важно: сигнал принимаемый MIMO антенной будет более стабильным

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Рефлектор создается из металлического листа, который рекомендуется закруглить

Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

  • ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
  • медную проволоку (диаметром 2 мм);
  • медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
  • пенопласт для патчей;
  • супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

  • спиральная проволока;
  • коаксиальный кабель;
  • стержневая деревянная рейка;
  • плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет. Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

Этапы сборки:

  • определить поляризацию и частоту волны. Устройство должно быть линейным;
  • сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
  • сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
  • сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.

Направления 3G/4G антенны

Для настройки важно выбрать правильное направление горизонтальной оси 4G антенны. Иногда домашние мастера пытаются наладить мобильный интернет, направив антенну на ближайшую вышку. При этом не учитывают то, что оборудование на определённой мачте может быть предназначено для обслуживания мобильных телефонов

Также вышки находятся в распоряжении разных операторов 3G/4G связи. Поэтому ориентируют приёмник, исходя из замеров уровня сигнала своего оператора

При этом не учитывают то, что оборудование на определённой мачте может быть предназначено для обслуживания мобильных телефонов. Также вышки находятся в распоряжении разных операторов 3G/4G связи. Поэтому ориентируют приёмник, исходя из замеров уровня сигнала своего оператора.

Антенный комплект для USB модема 4G

Поступают следующим образом:

  • антенну поднимают на самую высокую точку дома;
  • с собой берут модем и ноутбук, их соединяют кабелями в единую цепь: антенна + модем + ноутбук;
  • предварительно в компьютер загружают программы по измерению уровня 3G/4G сигнала и скорости передачи данных;
  • фиксируя антенну после каждого поворота на угол 10-15 градусов, находят положение приёмника с максимальным параметром;
  • если таких удачных ориентировок несколько, то выбирают угол поворота, при котором будет наибольшая скорость интернета.

Вышеуказанные рекомендации – это верный путь, как правильно установить антенну. В универсальных модемах есть дополнительные настройки: RSRQ, RSRP, SINR, которые позволяют более точно настроить антенну.

Обратите внимание! При отсутствии мобильного ПК используют стационарный компьютер. Для этого потребуется партнёр, который будет осуществлять контроль уровня сигнала на дисплее. Связь между настройщиками осуществляют по сотовой связи

Связь между настройщиками осуществляют по сотовой связи.

Какую скорость можно получить?

В рамках умеренного бюджета (от 5-6 до 12 тысяч рублей) мы получаем достаточно скоростной коннект. Достаточно — это сколько? Ну, хватает для онлайн-видео, торрентов больше часа ждать не приходится, танчики без фризов. В общем, от 2-3 до 20-30 Мбит/с. Иногда — больше, но это уже редкость, максимальные скорости доступны не у всех операторов и не везде. Но даже имеющихся, согласитесь, немало!

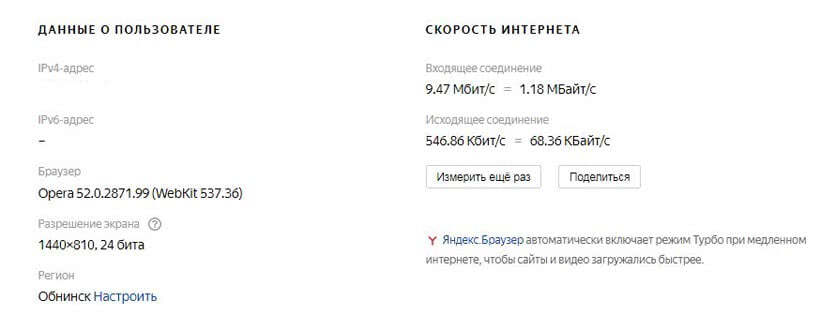

Скорость, полученная автором статьи

Принципиальная разница с городским кабельным подключением тут не только в скорости. «Воздух» чувствителен к погоде, и ещё надо учесть: в густонаселённых дачных местностях очень вероятны трудности со связью по выходным и праздникам, когда многочисленные дачники загружают не столь уж широкие каналы местных базовых станций. Происходит это не всегда и не везде, но морально стоит быть готовым к ухудшению.

Как сделать антенну своими руками

  • Применение спутниковой антенны. Чтобы создать из спутниковой тарелки антенну, нужно в центре дуршлага высверлить небольшое отверстие. Закрепить его на место облучателя, используя винт или болт с двумя шайбами. От центра отступаем примерно пять сантиметров и высверливаем еще отверстие. В него вставляем вино, на него будет надета резиновая втулка. Посредством скотча (можно использовать изоленту) на втулке прикрепляется беспроводной маршрутизатор. Чтобы подключить модемное устройство к размещенному внутри дома ПК или ноутбуку, применяем ЮСБ удлинитель.
  • Используем алюминиевую банку. Предельно простая конструкция отличается неплохой эффективностью и может применяться для совместной работы с модемом Yota. Делается такое приспособление очень просто: специальными ножницами у банки срезается верхняя часть. Отступаем три сантиметра от дна и вырезаем небольшое отверстие в форме овала. Сюда вставляется модемный прибор и подключается к ПК посредством провода ЮСБ. Антенна из простой банки, несмотря на внешнюю примитивность, способна неплохо усилить сигнал.
  • Псевдосателлит. Чтобы изготовить такое приспособление, нужно вооружиться отражателем, в качестве которого может выступать предмет из старой посуды. Подойдет миска или кастрюля. В ободе возле верхней части вырезается отверстие, куда в дальнейшем устанавливается маршрутизатор. Для обеспечения защиты от влаги применяют скотч или изоленту. Также подойдет трубка из полиэтилена. Установка такого устройства осуществляется на стену либо опору. Конструкция соединяется с ПК посредством ЮСБ удлинителя.
  • Антенна Харченко – популярное приспособление, которое также можно сконструировать своими руками. Создать такое устройство можно таким образом: беря за основу провод из меди, толщина которого 3 мм, посредством плоскогубцев выгибается специальная конструкция. Она будет состоять из 2-х квадратов, которые объединены одной вершиной. Таких конструкций должно быть две, по готовности их располагают в перпендикулярном положении относительно друг друга. Одна в вертикальном положении, а другая в горизонтальном.

Усилить сигналы, поступающие на модем Йота, можно, если к прибору подключить разные приборы:

  • Уличную антенну.
  • Повторитель.
  • Отражатель.

В продаже можно найти уже готовые, собранные в заводских условиях усилители, способные существенно улучшить качество приема сигнала и увеличить скорость передачи данных. И покупные, и самодельные антенны помогут пользователям справиться с проблемой плохого сигнала.

Направления 3G/4G антенны

Для настройки важно выбрать правильное направление горизонтальной оси 4G антенны. Иногда домашние мастера пытаются наладить мобильный интернет, направив антенну на ближайшую вышку

При этом не учитывают то, что оборудование на определённой мачте может быть предназначено для обслуживания мобильных телефонов. Также вышки находятся в распоряжении разных операторов 3G/4G связи. Поэтому ориентируют приёмник, исходя из замеров уровня сигнала своего оператора.

Поступают следующим образом:

  • антенну поднимают на самую высокую точку дома;
  • с собой берут модем и ноутбук, их соединяют кабелями в единую цепь: антенна + модем + ноутбук;
  • предварительно в компьютер загружают программы по измерению уровня 3G/4G сигнала и скорости передачи данных;
  • фиксируя антенну после каждого поворота на угол 10-15 градусов, находят положение приёмника с максимальным параметром;
  • если таких удачных ориентировок несколько, то выбирают угол поворота, при котором будет наибольшая скорость интернета.

Вышеуказанные рекомендации – это верный путь, как правильно установить антенну. В универсальных модемах есть дополнительные настройки: RSRQ, RSRP, SINR, которые позволяют более точно настроить антенну.

Обратите внимание! При отсутствии мобильного ПК используют стационарный компьютер. Для этого потребуется партнёр, который будет осуществлять контроль уровня сигнала на дисплее

Связь между настройщиками осуществляют по сотовой связи.

Чем выше, тем лучше

Настройка спутниковой антенны МТС

Устанавливают внешнюю антенну для 4g как можно выше над уровнем земли. Это делают по трём причинам:

  1. Высокая трава и листва деревьев довольно активно поглощают электромагнитные волны. Из-за этого может происходить существенное затухание мобильного сигнала.
  2. Покрытия кровель окружающих домов являются хорошими отражателями. В результате мощность сигнала существенно падает, так как его часть уходит в сторону.
  3. Существенный фактор ослабления сигнала – это большое расстояние между приёмником и транслятором.

Высотой положения установленной антенны исключают поглощающие и отражающие препятствия на пути сигнала. Также поднятием приёмного устройства можно существенно сократить промежуток между антенной и вышкой передатчика.

Итог

Какое же заключение можно выработать из всего вышесказанного? Самый лучший вид интернет-связи – это кабельный. Он более надежный, стабильный, скоростной и предоставляет большие возможности. Но одна беда – его нельзя взять на дачу или в путешествие.

В дороге или на отдыхе хорошим вариантом будет мобильный интернет. Однако не все могут себе позволить широкоэкранные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы Всемирной паутины. Поэтому как альтернатива кабельному интернету и мобильному была придумана связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, обладает тоже своими недостатками.

Казалось бы, берется модем и едешь куда хочешь – везде будет доступ к интернету. Оказалось, что это не совсем так. Когда ты находишься в городе или возле него, где покрытие сети стабильно и устойчиво, то практически не замечаешь его проблем, что и отмечают пользователи. Но стоит уехать на несколько десятков километров от базы источника, как тут же проявятся все его минусы, главным из которых будет слабый и прерывающийся сигнал связи. Поэтому многие умельцы сами придумали и другим советуют спасать положение самодельным приспособлением, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем у покупных антенн.
