Как натянуть метал трос между столбами. технология прокладки кабеля на тросе. талреп изнутри

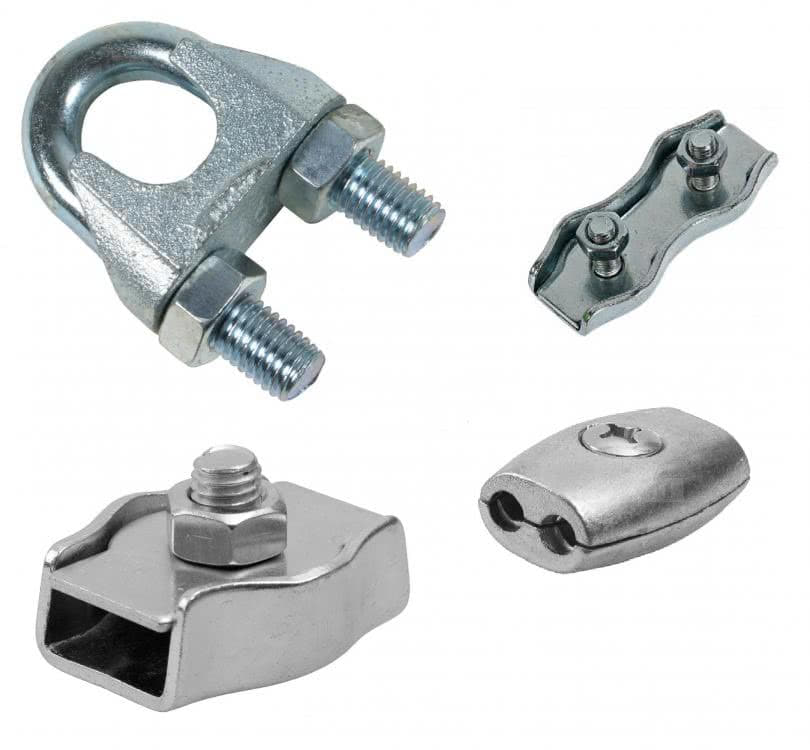

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима. Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

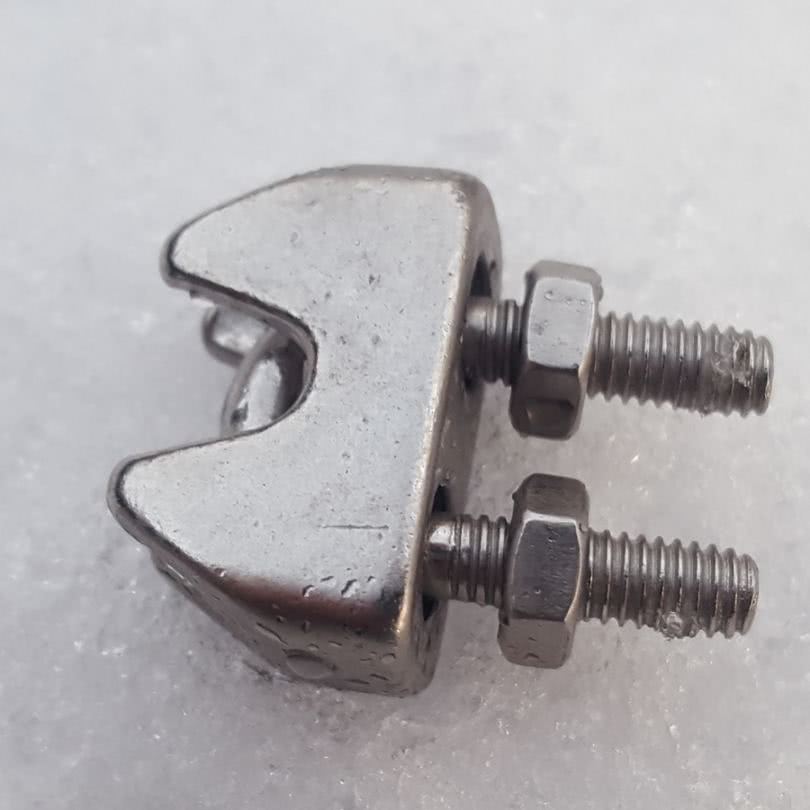

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе. Прижимная колодка должна изготавливаться штамповкой из стали марки не ниже Ст.3кп по ГОСТ 380-94 (лишь для небольших зажимных усилий допускаются литые колодки из стали 25Л по ГОСТ 977-75). Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

Для троса диаметром 2 мм и 3 мм – крепёж М4;
Для троса диаметром 4 мм и 5 мм – крепёж М5;
Для троса диаметром 6 мм – крепёж М6;
Для троса диаметром 8 мм – крепёж М8;
Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает. Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием. Периодически соединение требуется подтягивать.

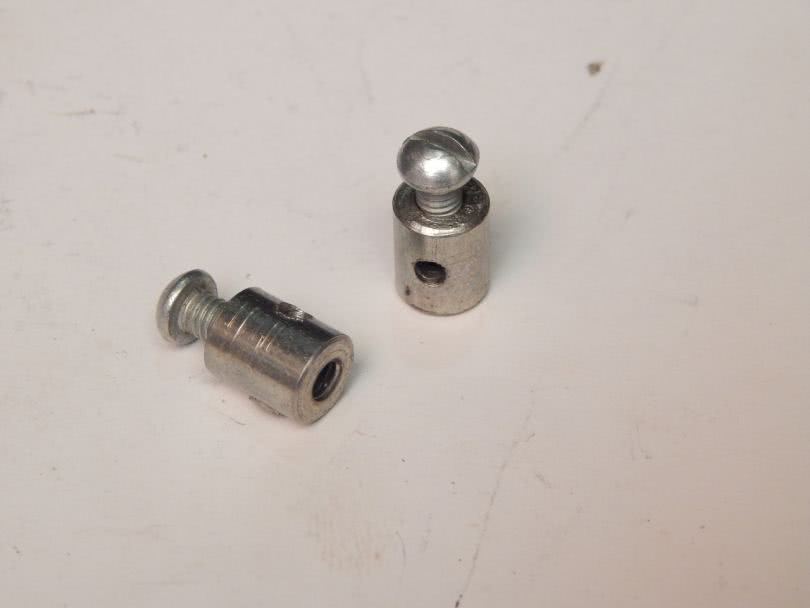

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Правильная эксплуатация талрепов – в чем секрет успешной работы

Подвергать талреп для троса необходимо только таким нагрузкам, на которые он рассчитан. В случае деформации каких-либо отдельных элементов вследствие повышенных нагрузок, необходимо моментально отреагировать на происходящее: уменьшить уровень натяжения тросов и заменить компоненты, которые вышли из строя

Причем выполнять подобные действия требуется с максимальной осторожностью и внимательностью, чтобы натянутый трос не разрушил механизм и не причинил вам вреда

Радиальные или боковые нагрузки сокращают срок службы приборов

Радиальные или боковые нагрузки, значительно сокращают ресурс жизни приборов, поскольку талрепы для испытания подобных нагрузок не предназначены. В этой связи требуется постоянный контроль за инструментом до работы, во время и обязательно после. Любые, даже самые мелкие и незначительные на первый взгляд деформации, недопустимы. Выбирая правильное устройство для работы с грузами соответствующих габаритов и веса, вы сведете к минимуму вероятность выхода прибора из строя.

Перед работой рекомендуется выполнить некоторые подготовительные мероприятия, увеличивающие срок службы талрепов:

• Нанесение смазки
• Полировка войлочным кругом
• Промывка бензином
• Прогон инструмента вхолостую

https://youtube.com/watch?v=iBAuVN8CwV4

Одна из самых часто возникающих проблем с натяжителями – это намертво залипший талреп, раскрутить винты которого бывает невероятно сложно даже для физически развитых мужчин. Во избежание подобных проблем необходимо пользоваться специальными смазками, в том числе с присадкой бисульфат молибдена или графита, а также периодически промывать прибор в чистой пресной воде.

Как видно, талреп представляет собой отличный инструмент для выполнения сложных работ, связанных с транспортировкой тяжелых грузов, а также их закреплением. А правильный уход обеспечит долгую и безотказную работу механизма.

Талрепы для канатов – основные их виды

Покупая талреп для натяжки тросов, вы должны определиться с его маркировкой, а также особенностями каждой конкретной модели. Выделяют несколько видов устройств для крепления товаров:

1. О+О – на каждом оголовке винта располагаются кольца
2. С+О – на оголовках находится кольцо и крюк
3. С+С – талреп представлен в конфигурации с двумя крюками
4. В+В — на винтах находятся вилки

Это самые популярные модели, которые на данный момент представлены на рынке. Для усиления натяжения или его ослабления требуется вращать винты, в результате чего они будут двигаться либо от центра, либо к центральной части устройства. В первом случае сила натяжения будет уменьшаться, тогда как движение винтов к центру свидетельствует об усилении силы натяжения троса. Существуют усиленные модели, которые называются грузовыми талрепами. Особенностью подобных устройств является крепкая и долговечна сталь, способная переносить огромные нагрузки. Так, грузовые механизмы массой порядка 25 килограмм обеспечивают закрепление предметов с общей массой вплоть до 90 тонн.

Для усиления натяжения требуется вращать винты

Также отметим, что талрепы вида «крюк-крюк» нашли применение в тех случаях, когда груз крепится к прочным изделиям наподобие антенн, мачт, а также тросов или канатов. Если же вы приобрели устройство с типов «кольцо-кольцо», то для закрепления такого талрепа требуется предмет крюкообразной формы. В противном случае О-образный натяжитель закрепить не представляется возможным. Подвижные элементы подобных механизмов присутствует специальная резьба, необходимая для регулировки и изменения длины троса. В современных приборах появляются дополнительные приспособления, задача которых заключается в изменении уровня плавности натяжения. Область применения подобных устройств – это натягивание волоконно-оптических кабелей под малые нагрузки.

При работе с талрепами указанных выше разновидностей следует учесть тот факт, что их использование категорически запрещено для закрепления несущих конструкций. В этом случае может помочь вариант «вилка-вилка» на оголовках винтов. Очень популярный и востребованный вариант исполнения натяжителей. Посредством такого прибора такелажники получают возможность в кратчайшие сроки настроить длину троса и уровень его натяжения. Однако для подъема предметов данный инструмент не подойдет. Его основное предназначение заключается в страховке, растяжке, а также настройке подвески.

В некоторых ситуациях применяются цепные талрепы, которые могут похвастаться существенно большей длиной. Благодаря такой особенности, инструмент может быть использован для захвата двух или даже более предметов с целью их стягивания, задавая определенный уровень натяжения.

Талрепы по стандарту DIN 1480

Талрепы, выпускаемые по стандарту DIN 1480, если разобраться в их конструкции, представляют собой достаточно несложное устройство. Основой их конструкции является корпус, который может быть выполнен в виде цилиндра или продолговатого кольца. С обеих сторон корпуса в нем имеются отверстия с резьбой, в которые и вкручиваются рабочие элементы такого устройства. Данные элементы, в зависимости от необходимости, могут иметь оголовки в виде колец, крючков или вилок. Именно к оголовкам и крепится стальной трос, натяжение которого необходимо обеспечить

Что важно, рабочие элементы вкручиваются в отверстия корпуса в разных направлениях

Корпусы талрепов, выполненные в виде цилиндра, могут иметь различное конструктивное исполнение. Так, это может быть открытый или закрытый цилиндр, который используется в тех случаях, когда необходимо защитить резьбовые соединения от пагубного влияния внешних факторов: повышенной влажности, пыли и грязи. Цилиндрические талрепы открытого типа (даже если взглянуть на их фото) позволяют увидеть, как резьбовые концы рабочих элементов сходятся при их закручивании.

Совершенно не случайно оголовки талрепов отличаются таким разнообразием. Более того, в одном таком приспособлении могут быть использованы оголовки как одинаковых, так и разных типов. К примеру, на практике часто можно встретить приспособления для натяжения тросов и канатов с оголовками вилка-вилка, крюк-крюк, кольцо-крюк и др. Подбираются такие оголовки в зависимости от того, какую конструкцию имеет встречный крепеж: конец стального каната или троса. Так, талреп с вилочным оголовком используется для натяжения канатов, на конце которых можно сформировать петлю, которая плотно (впритирку) зайдет между лапками такой вилки.

Талреп цепного типа — рэтчет

Если оголовок натяжного приспособления имеет форму крюка, то, соответственно, натягиваемые тросы или канаты должны оканчиваться кольцами или другими элементами, которые не выскользнут из зацепления с крюком при прикладывании к ним натягивающего усилия. Если же применяется талреп с оголовком в виде кольца, канаты и тросы должны заканчиваться крюками, которые также не должны выскользнуть из зацепления.

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность

Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так

Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

https://youtube.com/watch?v=ujAkxZRY-nE

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Талреп для троса – приспособление, которое широко используется для монтажных, строительных и такелажных работ. Благодаря этому промежуточному звену, можно легко отрегулировать натяжение кабелей, канатов и тросов. Вы, наверняка, с ним знакомы, но не знали его чудного названия!

Для чего применяется этот замысловатый инструмент?

Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.

Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.

Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

Штампованные закрытые муфты. Штампованные открытые муфты. Литые муфты. Сварные закрытые муфты. Сварные открытые муфты.

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

ВВ (вилка-вилка). ВУ (вилка-кольцо). УУ (кольцо-кольцо). ГГ (крюк-крюк). ВГ (вилка-крюк). ГУ (крюк-кольцо).

https://youtube.com/watch?v=hqjLeiWR9-4

Выбор талрепа. Размеры и характеристики

Определяющим параметров для выбора является эксплуатационная нагрузка, причём для талрепов, предназначенных для фиксации предметов в вертикальном положении, а также агрегатов типа лифтов и подъёмников такие нагрузки определяют с запасом в 600…900%.

Для безопасности фиксации предмета или груза важное значение имеет также степень охвата стропом захвата талрепа. Это особенно касается талрепов типа ГГ, где открытая часть оголовка крюка не исключает соскальзывания груза. Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа

Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа.

Ориентировочные предельные нагрузки в зависимости от типоразмера резьбы и типа грузового захвата – вилка, ушко и крюк – составляют соответственно, кг:

• для М6 – 100 и 40;
• для М8 – 200 и 80;
• для М10 – 500 и 150;
• для М12 – 2000 и 350;
• для М16 – 3000 и 700;
• для М20 – 4000 и 1000;
• для М24 – 6000 и 2000;
• для М30 – 10000 и 3000.

Выбор рэтчета производится по калибру цепи и её длине:

• для калибра 6 мм максимальная нагрузка — 4000 кг;
• для калибра 8 мм — 6300 кг;
• для калибра 10 мм — 10000 кг;
• для калибра 12 мм — 15000 кг;
• для калибра 16 мм — 20000 кг.

Важны также размеры и масса талрепов. Завод-изготовитель обязан сертифицировать выпускаемые им талрепы, снабжая каждое изделие соответствующей информацией о пределах его безопасного применения.

При постоянной и продолжительной эксплуатации талрепы подлежат обязательной поверке, которая производится по технологии, приведённой в ГОСТ 9690-71.

Цена талрепов зависит от их исполнения и грузоподъёмности. Цена муфтных талрепов находится в диапазоне 400…1500 руб., рэтчетов – от 9000 до 16000 руб.

Обжим троса своими руками – Справочник металлиста

При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель. Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.

Зажим для троса. Виды и работа. Применение и устройство

Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание.

Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат.

Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.

Зажим для троса в строительных работах

Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты.

В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению.

Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.

Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо.

В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.

Разновидности зажимов

Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.

Одноразовый

Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку.

https://www.youtube.com/watch?v=t83aYt74vPg

Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться.

Виды зажимного материала

Зажимы классифицируются по нескольким основным критериям. Самые главные – это конструкция (для чего нужен) и из, какого металла изготовлен (например, если трос задействован в постоянной влажной окружающей среде, то в этом случае больше подойдёт зажим из стали, которая не покроется коррозией через месяц).

Кроме этого важным критерием, несомненно, является диаметр. Диаметр металлических креплений варьируется от 2 до 40 мм.

Металлические крепления бывают:

• конструкцией наподобие скобы;
• конструкцией наподобие креста;
• обжимной вид;
• плоский двойной вид;
• планшетный вид;
• плоский одинарный вид;
• конструкцией наподобие стопора;
• цанговый вид;
• страховочный вид;
• одноразовый вид.

Применение талрепов – где они используются

Широкое применение этот вид натяжителей нашел в области грузовых и морских перевозок. На сегодняшний день невозможно представить ни один тяжелый или негабаритный груз, который бы крепился без помощи талрепов. Благодаря специальной конструкции, устройство обладает возможностями справляться с очень тяжелыми грузами, масса которых достигает нескольких десятков тонн. Первоначально мастера использовали механизм для соединения металлических и деревянных конструкций разных типов и видов.

Талреп идеально подходит для закрепления грузов при такелажных работах

Талреп представляет собой такое приспособление, которое идеально подходит для закрепления грузов при такелажных работах, а также транспортировке товаров. К примеру, механизм будет незаменим в случаях, когда требуется выполнить монтаж громоздких антенн или металлических конструкций.

Современные талрепы производятся из высококачественной нержавеющей стали. За счет этого механизмы обладают стойкостью к разрушительному воздействию коррозии. Для усиления эксплуатационных характеристик, а также для увеличения уровня надежности, прочности и долговечности устройства, их часто покрывают различными напылениями. Огромной популярностью пользуются оцинкованные талрепы, стоимость которых несколько выше средней цены на аналогичные устройства.

При этом стоимость является полностью оправданной. Суть в том, что металлические натяжители тросов, как правило, используются для закрепления грузов снаружи, под открытым небом. Следовательно, они подвержены воздействию окружающей среды. Если же приобрести инструмент, покрытый цинком, то о проблемах, связанных деформацией или разрушением вследствие действия атмосферных осадков, можно забыть навсегда.

При покупке натяжителей тросов в первую очередь внимание следует уделять толщине и длине канатов и тросов, для работы с которыми требуется талреп. Несмотря на то, что они способны выдерживать колоссальные нагрузки, создаваемые многотонными предметами, параметры самих талрепов отличаются компактностью

Так, размеры находятся в диапазоне от нескольких до десятков сантиметров. Правильно подобрав монтажный натяжитель для тросов, вы можете рассчитывать на успешное закрепление необходимых объектов.

https://youtube.com/watch?v=FaUAkN5tkmw

На что нужно обратить внимание

Проведение регулировки может потребоваться в разных случаях – будь то самостоятельная установка данного механизма либо существенные ошибки, допущенные мастерами

Обращать внимание полагается на такие аспекты:

Характеристики инерционного механизма на пружинах. Тут нужно учитывать то, что нагрузка на его детали повышается при разного рода перекосах троса – например, обрыве или сползании с барабана;
Ровность поднимающихся полотен

Здесь тоже важно, чтобы отсутствовали перекосы. Они вызывают некорректность закрывания и сильно повышают риск раннего износа или поломки элементов конструкции, в результате чего придется приобретать замену;
Качественные характеристики запчастей

Следует покупать только сертифицированные комплектующие, изготовленные тем же производителем.

Устройство талрепов

Изначально слово «талреп» имеет голландское происхождение. Приспособление это применяется для стягивания различных тросов, проводов и т.п. Широкое использование талрепа было связано и с натяжением корабельных снастей.

Принципиальная схема данного стяжного устройства представлена тремя основными элементами. Первый из них – корпус (кольцо), имеющий открытое или закрытое исполнение и два соосных отверстия с резьбой, расположенных друг напротив друга.

Для обеспечения работы приспособления обязательным условием является наличие разнонаправленной резьбы – левой и правой.

Второй и третий элементы устройства винтового зажима – резьбовые стержни, имеющие на концах те или иные варианты зацепов, к которым и осуществляется крепление стягиваемых канатов, проводов, лент и т.п. Аналогично резьбе в отверстиях корпуса, резьба на винтах так же должна быть разнонаправленной. Так что сборка одного талрепа из двух поврежденных может быть проблематична.

Из зацепов, используемых в талрепах, встречаются следующие виды:

1. крюки (гаки);
2. кольца (петли);
3. вилки.

В зависимости от назначения могут быть различные комбинации зацепляющих приспособлений в различных талрепах.

Принцип работы винтового стяжного приспособления основан на встречном движении винтов при вращении корпуса. Это обеспечивается наличием разнонаправленной резьбы. При необходимости ослабления стяжки корпус вращают в противоположном от рабочего направлении. При небольших нагрузках и размерах диаметров стержней движение корпуса может осуществляться вручную. При возрастании нагрузки применяют различные рычажные приспособления – стальные стержни различного диаметра или специальные вилковые зацепы.

Диаметры резьбовых стержней, применяемых в талрепах, сильно варьируются и зависят от предполагаемой рабочей нагрузки. Стяжки с тонкими деталями выдержат небольшие усилия, более толстые способные удерживать ванты автомобильных мостов.

Правила подбора талрепа

Как и любой другой такелажный элемент, талрепы следует выбирать, исходя из условий конкретных проводимых работ: размеров пространства, необходимости антикоррозийной защиты, веса груза, эксплуатационного усилия на узел.

Вид оголовка подбирается по типу ответной части (крюк фиксируется к кольцу и т. д.). Размер оголовка натяжителя должен соответствовать размеру встречного крепежа. Подбор талрепа под трос производится в случае, если оголовок крепится к канату напрямую, без дополнительных приспособлений. Диаметр резьбы и запас прочности талрепа должны соответствовать предполагаемой силе давления со стороны канатов.

Все необходимые характеристики указываются производителем в специальных таблицах для каждого вида талрепа. Правильный подбор талрепа, исходя из будущих нагрузок на него, позволит продлить срок службы и избежать деформации такелажного элемента.

Строительный помощник

Оцинкованный зажим для троса – это металлический крепёж, целью которого является скрепление друг с другом различных видов троса. Металлические помощники бывают различными по габаритам, всё зависит от толщины троса и той нагрузки, которые они должны выдерживать.

Конструкция этого крепёжного материала крайне проста. В большинстве случаев в него входят две обычные гайки и дуга, сделанная из какого-либо металла (кроме тех случаев, где зажим одинарный).

Прорабы и специалисты, которые занимаются непосредственно строительными работами, рекомендуют использовать на одном тросе не менее 2-3 креплений. Этого будет вполне достаточно, чтобы обеспечить надёжное крепление.

Для приготовления крепёжных конструкций различной модификации, всегда применяется только надёжный и прочный металл. Такой подход нужен для создания надёжного соединения в обоих кончиках зажима.

Для усиления технических свойств, очень часто алюминиевый зажим для троса (да и не только он) покрывают дополнительным слоем защиты.

В данном случае находит свое применение гальваническая оцинковка, которая придаёт материалу прочность, что, в конце концов, приводит к повышению сопротивляемости факторам окружающей среды. То есть по-простому – меньшая вероятность возникновения на зажиме элементов коррозии.
