Изготовление реактивной печи своими руками

Сборка реактивной печи своими руками для отопления

Строительство печи начинается с подготовительных работ. Для начала необходимо определиться с местом постройки. Его выбирают, ориентируясь на требования, которые касаются конструкций на твердом топливе: дровах или угле.

Когда с местом определились, необходимо правильно подготовить его к строительству. Деревянный пол под печкой демонтируют. Роют небольшой котлован и утрамбовывают дно.

Бочку или баллон также необходимо подготовить к монтажу. Для этого с них срезают крышку и кран. Затем очищают конструкцию. Далее готовят раствор.

Этапы возведения реактивной печи с лежанкой:

1. Дно выкопанной ямы выкладывают шамотным кирпичом. По контуру углубления делают опалубку. Выполняют армирование.
2. Выкладывают основание и заливают бетоном. Спустя сутки, когда затвердеет бетон, начинают дальнейшие работы.
3. Из шамотного кирпича выкладывают основание печки. Поднимают боковые стенки, делают нижний канал.
4. Камера сгорания перекрывается кирпичом. По бокам остаются два отверстия. Один предназначен для топки, второй – для вертикальной трубы (райзера).
5. Металлический корпус оборудуют фланцем, в который будет поступать горизонтальный канал печки. Все щвы должны быть герметичными, хорошо запаянными.
6. К горизонтальной трубе прикрепляют боковой отвод, который служит зольником.
7. Из кирпича делают жаровую трубу. Как правило, она квадратная.
8. Жаровая труба оборудуется кожухом. Промежутки засыпаются перлитом.
9. Монтаж колпака делается из отрезанной части бочки или баллона. Ее оборудуют ручкой.
10. Оборудуют корпус печи с помощью кирпича или камня.
11. Обустраивают переднюю часть печи. Выкладывают необходимый контур.
12. На основание размещают подготовленную бочку. Нижнюю часть необходимо герметизировать глиной.
13. С помощью гофрированной трубы формируют канал, соединяющий топку с улицей.
14. К нижней трубе подсоединяют патрубки теплообменника.
15. Устанавливают дымоход. Все элементы необходимо уплотнить, используя асбестовый шнур и огнеупорную обмазку.

Дальше следует придать печке формы лежанки. Наружный дымоход оборудуют уловителем пала и дегтя. Когда все материалы высохли, можно испытать конструкцию.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

• Простая конструкция;
• Длительное сохранение тепла;
• Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

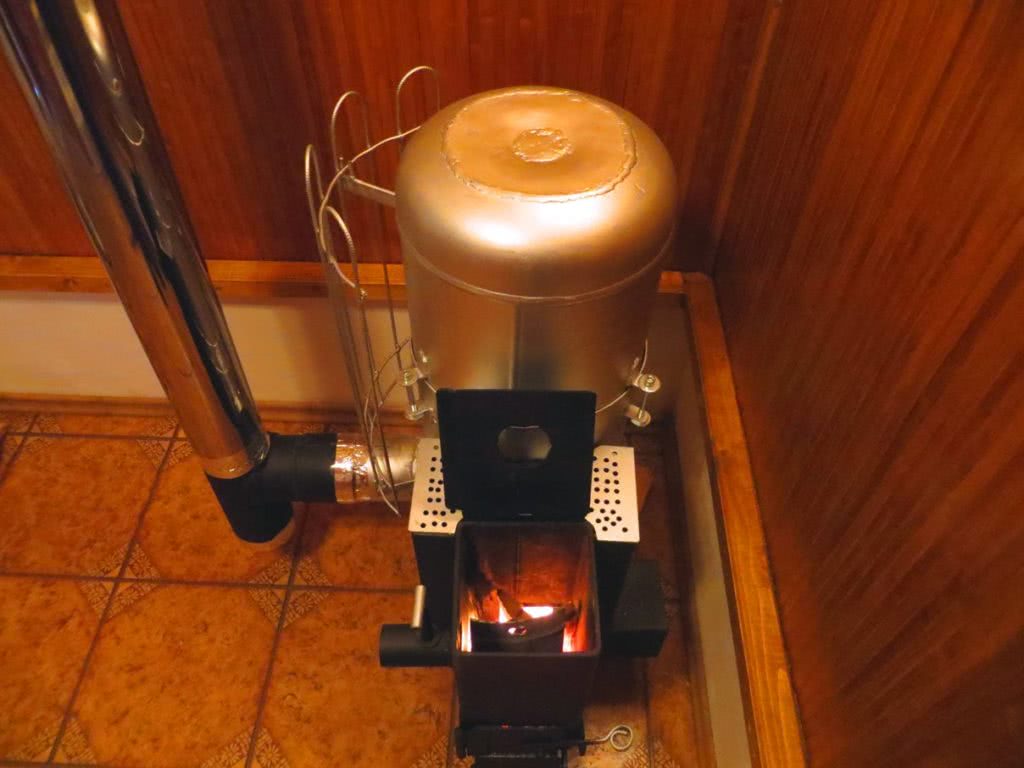

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
• Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
• Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
• Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
• Возможность повторной закладки топлива, не прерывая рабочий процесс.
• Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

• Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
• Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
• Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
• Неэстетичный внешний вид готового устройства.

Варианты конструкции ракетных печей

Если нужно собрать печь-ракету своими руками, стоит воспользоваться чертежом переносной модели «Робинзон», ее конструируют из обрезков профильной трубы и металлической подставки на ножках. Все работы сводятся к сварке. Схемы достаточно вариативны, они допускают использование труб другого сечения, в этом случае все параметры нужно подгонять под пропорции.

Для изготовления больших отопительных агрегатов используют металлическую бочку на 200 л либо газовый баллон. Из этих элементов формируют наружный колпак, для сборки внутренних деталей используют шамотный кирпич или трубы среднего диаметра. Если взять за основу газовый баллон, можно получить на выходе как мобильную конструкцию, так и полноценный стационарный прибор с лежанкой.

Самым сложным этапом, предваряющим сборку, является расчет тепловой мощности устройства. Умельцы рекомендуют использовать готовые чертежи с указанием исходных материалов, при выборе схемы нужно сопоставить потенциальные размеры печи и отапливаемую площадь.

Для повышения КПД печей были разработаны модификации, способные прицельно собирать тепло:

• печь-плита,
• с водяным контуром,
• с лежанкой.

Первый тип оснащается расширенной варочной поверхностью, на которой одновременно можно использовать несколько емкостей. Вертикальная труба с топкой и дверцей находится непосредственно под плитой, под которой также проходит горизонтальный канал. Горячий воздух нагревает варочную поверхность и напрямую, и по каналу. Уличная модель имеет устойчивые ножки, обеспечивающие надежность и безопасность конструкции.

Печь ракета может быть оснащена варочной поверхностью

Печь с водяным контуром монтируется на бетонной основе, предотвращающей возникновение перекосов. Жаровой канал и топочное отделение, выложенные из кирпича, образуют нижнюю часть, здесь же предусмотрен зольник (дрова загружаются вертикально). Стальная труба в виде вертикального канала обеспечивается термоизоляцией и наружным корпусом. На последнем фиксируется теплообменник с водяной рубашкой.

Модель с лежанкой достаточно массивна, пристройка выглядит как софа или кровать. При желании здесь можно уложить матрас и использовать площадку как дополнительное спальное место. Лежанку выкладывают из камней, объединенных глиняной массой, или кирпичей.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

https://youtube.com/watch?v=3zVWFgOyBe8

https://youtube.com/watch?v=qg2fXM7a8e4

https://youtube.com/watch?v=QYoMS2EZk0A

Коротко о главном

Ракетная печная конструкция изготавливается из металла или кирпичей. Устройство состоит из вертикальной, наклонной или горизонтальной топки и дымоотводящего канала. Конструкция отличается высоким КПД, быстрым прогревом, отсутствием сажи, способностью длительно сохранять тепло.

Печь ракетного типа работает в результате сжигания твердого топлива. Конструкция нагревается за счет продуктов сгорания, которые перемещаются медленно из-за наличия вертикального, наклонного или горизонтального канала.

Приобретают готовую или изготавливают на заказ печь «Робинзон» и «Антошку». Конструкция имеет площадку для установки казана или другой подобной посуды. Существуют также модели с варочной поверхностью. Кирпичную конструкцию можно выложить быстро из 21 кирпича. Ее также создают с отапливаемой лежанкой.

Конструкция и принцип действия

Показанная на схеме ракетная печка состоит из следующих основных элементов:

• бункер для закладки дров вертикальной либо наклонной конструкции;
• расположенная горизонтально камера сгорания;
• труба с футеровкой – дожигатель (второе распространенное название – райзер);
• металлический колпак, играющий роль воздушного теплообменника;
• поддувало;
• дымоходный канал.

В работе печь использует 2 принципа: возникновение естественной тяги внутри вертикального участка и сжигание древесных (пиролизных) газов. Первый реализуется за счет разогрева топливника и отходящих продуктов горения, стремящихся подняться по каналу дожигателя. В нем же догорают выделяющиеся пиролизные газы.

Алгоритм работы печки следующий:

1. Дрова, загруженные в бункер, поджигаются снизу. Подача воздуха обеспечивается через поддувальный лючок.
2. В процессе горения дымовые газы прогревают утепленные стенки дожигателя и устремляются под колпак из тонкого металла, где отдают большую часть тепла воздуху помещения.
3. При достаточном количестве вторичного воздуха пиролизные газы успевают сгореть внутри райзера, выделяя дополнительное тепло.
4. Продукты горения отводятся напрямую в дымоход либо сначала направляются в дымообороты лежанки.

Варианты переносных печек «Робинзон»

В упрощенном походном варианте печка делается без колпака и утепления. Соответственно, вторичные газы сгорают не полностью, поскольку успевают вылететь в трубу. Малогабаритный переносной отопитель, получивший название «Робинзон», предназначен для быстрого приготовления пищи на топливе любого качества и степени влажности.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся. И только в прогревшуюся топку укладываются дрова

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Принцип работы

В зависимости от строения принцип действия ракетной печи может различаться, но он состоит из двух основных процессов:

• Происходит естественная циркуляция разогретого воздуха и газов по каналам устройства. Тяга внутри печи формируется дымоотводной системой, увеличиваясь с повышением расположения дымохода. Дополнительный поддув агрегату не нужен.
• Осуществляется процесс пиролиза – оставшиеся газы дожигаются при небольшом поступлении кислорода в топку. При этом увеличивается КПД и повышается эффективность использования топлива.

Работа устройства включает следующие этапы:

1. В топку загружают дрова и поджигают.
2. Печь начинает работать в стандартном режиме, прогревая вертикальный элемент конструкции.
3. Разогретый корпус создаёт благоприятные условия для розжига летучих веществ в трубке дымохода и разряжению в верхней части воздушных масс.
4. Тяга увеличивается, повышается приток воздуха в топку и усиливается горение.
