Изготавливаем плоскорез фокина

Как правильно работать с плоскорезом для мотоблока?

• Чтобы прорыхлить и прополоть междурядья следует направить лезвия влево, плашмя по почве;
• Чтобы максимально качественно избавиться от высоких сорняков, необходимо также направить лезвие влево и приподнять его немного;
• Для создания самих грядок, нужно повернуть лезвия вниз, тогда результат будет превосходен;
• Для засыпки семян и формирования валиков лезвия должны быть повернуты вправо, плашмя на почве.

В принципе, каждый хозяин волен сам приспосабливать имеющийся агрегат под индивидуальные требования, а также испытывать его возможности, поэтому в данном случае эксперименты приветствуются.

Как создать плоскорез на мотоблок своими руками?

Если человек не хочет лишний раз тратить средства на фабричное навесное оборудование, он может создать самодельное дополнение, используя подручные детали и инструменты. Более того, для приспособления под особенности мотоблоков, подойдет даже классический плоскорез Фокина. Для начала нам следует ознакомиться со схемами и чертежами, представленными на нашем сайте.

Алгоритм создания классического варианта для мотоблока:

• Для начала необходимо разогреть на паяльной лампе кусок метала, который будет в дальнейшем лезвием;
• Используя шифровочную машину, необходимо осуществить его заточку под нож;
• Затес стоит сделать определенные отверстия для размещения в качестве навесного оборудования;
• Приложив изделия к чертежам, нужно определить места, которые будут согнуты;
• Нагрев эти самые фрагменты паяльной лампой, придаем лезвию нужную форму (для этой задачи можно пустить вход разводной гаечный ключ);
• После готовый плоскорез должен быть охлажден (желательно в воде);
• Прикрепив приспособление, можно приступать к работе.

Если же владелец земли считает, что варианты на подобии фабричных плоскорезов могут оказаться более практичными, он волен последовать дальнейшим операциям по созданию более модернизированного типа упомянутого устройства:

Следует отыскать небольшую в диаметре и недлинную трубу;
Затем сделать в ней несколько отверстий на одинаковых расстояниях;
После важно отыскать 2 небольших прямоугольных листов стали, придать им необходимую форму, заточить и сварить вместе в форме бумеранга;
Финальный шаг – соединение (так же с помощью сварочного устройства) «железного бумеранга» с трубой (основой).

В принципе, создание таких незамысловатых «помощников» это дело несложное, главное иметь необходимые инструменты, детали и желание.

Как правильно работать плоскорезом «Стриж»?

Глубокое рыхление почвы

Глубокое рыхление почвы плоскорезом “Стриж” выполняют весной непосредственно перед началом посадочного периода семян или рассады растений, а некоторые садоводы и осенью, подготавливая участок к следующему сезону.

Перед выполнением этой операции, используя среднее отверстие на режущем элементе (см. рис. 1), соединяют его с черенком с помощью болтового соединения.

Рис.1

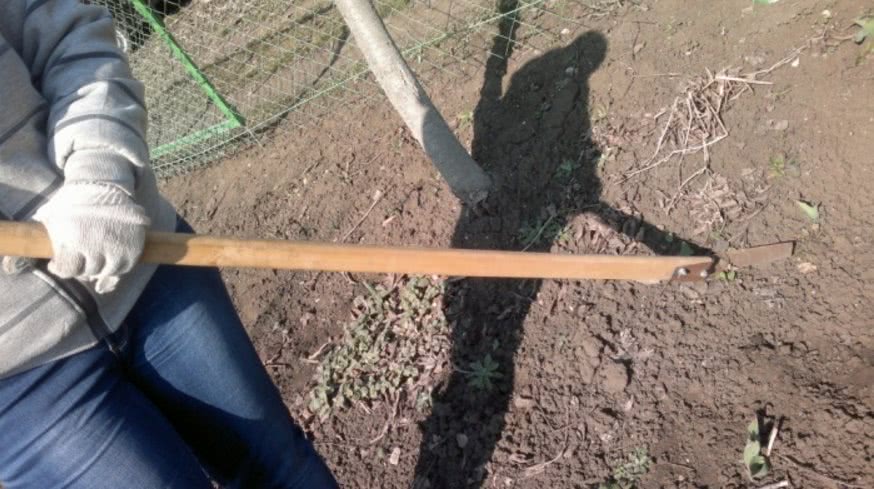

При работе берут черенок в руки как обычные грабли (положение рук при работе см.рис. 2), заглубляют острый конец режущего элемента в землю под углом 90 градусов к почве (см. рис. 3). Прерывистыми движениями ведут инструмент на себя. Максимальное заглубление режущего элемента в землю позволяет обрабатывать почву на глубину до15 см при работе с большими режущими элементами, и на глубину до 10 см при работе со средними режущими элементами.

Аналогичным образом производят и поверхностное рыхление на глубину до 5 см. Такое рыхление необходимо в летний период после дождя, а также для удаления сорняков в стадии ниточки.

Рис.2 и Рис.3

В теплицах, парниках, оранжереях неглубокое рыхление почвы и удаление молодых сорняков удобно выполнять малым «Стрижом» на укороченном черенке.

Удаление крупных сорняков с мощной корневой системой

Для удаления отдельных крупных сорняков с мощной корневой системой, а также трудно удаляемых сорняков семейства злаковых удобны большой и средний режущие элементы. Перед выполнением работы соединяют лезвие инструмента с черенком, используя верхнее отверстие на режущем элементе (см. рис. 4).

Рис.4

Возможны два варианта выполнения данной операции.

Каждый садовод сможет выбрать для себя наиболее подходящий в зависимости от величины сорняка, его расположения в меже или на грядке.

Первый вариант, когда берут черенок в руки, как при выполнении глубокого рыхления почвы (см. рис. 2) и заглубляют лезвие вблизи сорняка (см. рис. 4). Делают резкое движение на себя. Режущий элемент заглубляется в землю и подрезает корешок сорняка. Затем вытаскивают растение на поверхность.

Рис.5

Второй вариант, когда разворачивают инструмент боковой частью лезвия к поверхности почвы (положение рук при работе см. рис. 5, положение инструмента при работе см. рис. 6) и также делают резкое движение на себя.

Корневая система у некоторых растений удаляется не полностью, но остаток корешка не станет очагом развития нового растения. Исключение составляют сорняки с корневищами, которые имеют возможность вегетативного размножения отдельными частями корневища. Такие растения желательно удалять с помощью Клубневой лопатки.

Рис.6

Окучивание растений

Операцию окучивания без особых усилий выполняют все модификации плоскорезов “Стриж”. Для закрытого грунта наиболее оптимален «Стриж» малый на укороченном черенке. Для окучивания невысоких растений, например, капусты, удобен средний «Стриж». Большим режущим элементом Вы сможете окучить картофель. Для выполнения данной операции используют среднее отверстие на лезвии (см. рис. 1).

Рис.7

При работе берут черенок в руки как грабли (см. рис. 2), заглубляют конец лезвия на небольшом расстоянии от окучиваемого растения (положение режущего элемента по отношению к почве см. рис. 7) и плавно ведут на себя. В результате почва пригребается к растению, при этом плоскорез работает как мотыга. Но в отличие от этого инструмента, при окучивании «Стрижом» эффективность выполнения работы значительно больше, так как нагрузка на позвоночник меньше, времени затрачивается также меньше, и производится одновременно с окучиванием рыхление почвы и подрезание молодых сорняков.

Операция скашивания сорняков

Для удаления бурьяна, лишней кустарниковой поросли работают «Стрижом» как косой, только плоскорез более удобен и долговечен.

Рис.8 и Рис.9

Для достижения качественного выполнения операции необходимо правильно взять инструмент в руки (положение рук при работе на начальном этапе выполнения см. рис. 8, а на конечном см. рис. 9). Перед началом работы целесообразно лезвие и черенок соединить, используя верхнее отверстие на режущем элементе (см. рис. 1).

Рис.10

Плоскорез разворачивают боковой частью лезвия (см. рис. 10), и по желанию садовода срезают сорняк на поверхности почвы или заглубляют режущий элемент в землю.

Работают скашивающими движениями (для этого немного поворачивают корпус тела вместе с руками вправо, направляя лезвие на растение, затем делают резкий поворот корпуса тела с руками влево).

Для выполнения всех вышеуказанных операций осталось неиспользованным нижнее дополнительное отверстие на режущих элементах у большого и среднего плоскореза. Данное отверстие предназначено для работы плоскорезом «Стриж» людьми с ростом ниже среднего.

История создания

Разработчиком инструмента является Фокин Владимир Васильевич. Сельское хозяйство не было основным профилем его деятельности, скорее хобби. Плоскорез разработан Владимиром Васильевичем после инфаркта, когда работа на участке давалась ему особенно тяжело.

Идея создания ручного инструмента посетила Фокина после того, как он увидел на поле его машинный вариант – маленький колесный трактор тащил за собой треугольник с заточенной кромкой, которая срезает сорняки. Изначально сама мысль такого метода обработки почвы принадлежит Мальцеву и Овсинскому. Последний позаимствовал идею у китайцев, которые уже сотни лет применяли в своем сельском хозяйстве конный плоскорез.

Фокин свою конструкцию испытывал дольше 7 лет и только потом получил патент (№ 2040133). Массовый выпуск взяло на себя одно из предприятий г. Владимира (Судогорское РТП), за что впоследствии было награждено дипломами Региональной, Международной и Всероссийской выставок (г. Москва).

Некоторые пишут о плоскорезах негативные отзывы. Обусловлено это тем, что люди не освоили технику работы инструментом, не доверяют безотвальному методу земледелия. Те, кто пользуется им правильно, вполне довольны.

https://youtube.com/watch?v=3UcvcmUbs28

https://youtube.com/watch?v=R8MWdc1mapY

Правила заточки плоскореза

Для некоторых работ идеально заточенного лезвия плоскореза не требуется. Сорняки, растущие не очень густо, можно срезать и притупившимся лезвием, которое будет поддевать и выдергивать сорняки. Эффективность проведения работ зависит от уровня запущенности участка.

Хорошо наточенный прибор применяется для основной массы работ на огороде. Проверить готовность инструмента можно, проверить режущую кромку пальцем, чтобы узнать достаточно ли она острая.

У оригинального инструмента поверхность лезвия затачивается под специально просчитанным углом. Если производить заточку под острым углом, как при заточке косы, то кромка плоскореза Фокина будет острее, но затупится быстрее. Если угол заточки сделать тупым, то все будет происходить наоборот. Лучше всего выбрать наклон в 40-45 градусов. Его следует поддерживать постоянно, на протяжении всего времени использования инструмента.

Затачивать инструмент электрическим наждаком следует с минимальным нажимом. Иначе, сталь, из которой изготовлен прибор, потеряет свою твердость и износостойкость снизится.

Чтобы уберечь лезвие от появления ржавчины, на зиму его следует обработать антикоррозийным составом.

Что это такое?

Плоскорез был придуман и запатентован выдающимся и разносторонним человеком, талантливым журналистом, инженером и садоводом Владимиром Васильевичем Фокиным из г. Судогда Владимирской области. Идея создания инструмента возникла у него после перенесённого инфаркта, в результате которого о полноценной работе на огороде не могло быть и речи. Автор начал изучать поведение ручных сельскохозяйственных инструментов в тех или иных условиях, и анализировать их сильные и слабые стороны. После ряда проведённых экспериментов с различными вариациями Владимир Васильевич подошёл к созданию совершенно уникального по своей простоте и эффективности приспособления, которое впоследствии было названо плоскорезом, и успешно опробовано на собственном приусадебном участке. На сегодняшний день производством плоскорезов занимается основанная Владимиром Васильевичем мастерская, которая располагается на его родине – в г. Судогде, и выпускает лучший в России инструмент.

Конструктивно плоскорез представляет собой выгнутую металлическую скобу, закреплённую на длинном черенке, и внешне напоминающую кочергу. Каждая из сторон остро заточена, что значительно уменьшает сопротивление грунта при работе и существенно облегчает ручной труд. Существуют и комбинированные модели, состоящие из двух лезвий разной длины. Секрет эффективности инструмента кроется в сочетании его геометрических форм с величиной углов на изгибах конструкции. Это позволяет осуществлять плоскую нарезку почвы, не погружаясь в неё особенно глубоко. Со стороны работа плоскорезом выглядит как разметание метлой снега в обе стороны, что обусловлено обоюдоострым лезвием инструмента и возможностью выполнять манипуляции в любую из сторон.

Отличие оригинального продукта от подделки

Пиратские копии продаются по небольшой стоимости, но их качество отвратительно. Нелегальные фирмы стремятся снизить затраты на изготовление и получить большую прибыль, они не заботятся о надёжности и долговечности инструмента. Оригинальный плоскорез изобретателя Фокина определяется по следующим особенностям:

• Упаковка треугольной формы с фирменным логотипом.
• В комплекте находится большой и маленький плоскорез, а также брошюра в глянце, написанная В. В. Фокиным . В конце книжки находится инструкция по созданию черенка.
• Крепёжные гайки, болты и шайбы покрыты антикоррозийной пылью. В упаковке их по четыре штуки. Плоскорезы также имеют напыление, препятствующее образованию ржавчины.
• Честные продавцы отпускают официальное свидетельство, которое подтверждает качество продукции.

Подделку отличают по следующим признакам:

• Фальшивый плоскорез сделан из тонкого, мягкого и лёгкого металла.
• Изделие окрашено и не имеет антикоррозии.
• Коробка и этикетка созданы кустарным способом.
• Крепёжная система отсутствует или не отвечает заявленным стандартам.
• Сертификат отпечатан на обычном принтере.

https://youtube.com/watch?v=hV8s-B9rX3A

https://youtube.com/watch?v=57wN6n6dcDE

Плоскорез Фокина своими руками пошаговая инструкция с чертежами

При изготовлении плоскореза Фокина своими руками следует максимально придерживаться чертежей и инструкций – это поможет сохранить эргономические свойства и технологические качества изделия.

Помимо металла и древесины, для изготовления плоскореза понадобится:

• электродрель;
• молоток;
• паяльная лампа;
• машинное масло – отработка (для закалки и антикоррозийной обработки);
• тиски;
• плоскогубцы и два ключа 10 х 12;
• болгарка;
• точильный станок;
• точильный брусок;
• наждачная бумага;
• рубанок;
• болты, шайбы и гайки.

Важно!
Плоскорез Фокина имеет четко определенные размеры: увеличение длины лезвия не улучшит косарских качеств плоскореза (в интернете часто можно встретить подобные советы). Это приведет к потере универсальности и невозможности проделывать большинство операций. Для покоса лучше использовать косу.

Для покоса лучше использовать косу.

Процесс изготовления заготовки

Заготовка из обычного железа обрезается до нужных размеров. При использовании высоколегированной стали следует учитывать, что заготовка будет одновременно твердой и хрупкой.

Перед ее дальнейшей обработкой сталь необходимо «отпустить». Для этого нужно:

равномерно нагреть паяльной лампой (бензиновой или газовой) заготовку по всей длине, пока она не обретет цвет вишни (важно не перегреть, если начнет оранжеветь – уже перегрев);
убедившись, что заготовка стала вишневого цвета, оставить ее остывать. Такую обработку лучше проводить летом или в теплом помещении – остывание будет более равномерным.

После того как заготовка полностью остыла, уже можно сделать плоскорез своими руками

Отрезав болгаркой нужную длину, можно приступить к следующему этапу – разметке согласно чертежу (где сверлить отверстия, где сгибать)

После того как заготовка полностью остыла, уже можно сделать плоскорез своими руками. Отрезав болгаркой нужную длину, можно приступить к следующему этапу – разметке согласно чертежу (где сверлить отверстия, где сгибать).

Деформация заготовки

Этап деформации заготовки важен тем, что необходимо придать нужную форму и сохранить величины углов. Заготовку следует зажать в тиски и при помощи молотка по меткам согнуть металл (места сгибов можно предварительно нагреть паяльной лампой):

• первый изгиб должен иметь угол 95-105 градусов;
• второй – 110-130 градусов;
• третий изгиб – аналогичный второму;
• последний, четвертый изгиб, делается в тех же пределах, подгоняя заготовку под черенок.

Последовательность деформации изменять нельзя (в противном случае последний сгиб не получится). Таким образом, мы получим заготовку так называемого большого плоскореза Фокина, в котором размеры лезвия составляют 170 мм.

Знаете ли вы? Форма черенка для плоскореза отличается от формы черенков лопат и тяпок. Прямоугольный черенок не скользит, не вращается в ладони. Такая форма снижает вероятность натереть мозоли и обеспечивает более удобный захват. Для увеличения срока использования черенка огородники рекомендуют обработать его после ошкуривания «нулевкой» горячим растительным маслом.

Трансформация заготовки и заточка плоскореза

Последний этап – просверливание отверстий, придание окончательной формы, заточка и закалка. Сверление отверстий особых проблем не вызывает.

Окончательная форма придается согласно чертежу при помощи точильного станка и болгарки. Болгаркой срезается под углом в 45 градусов край рабочей части плоскореза, в том числе и конец. От того, как заточить плоскорез Фокина – правильно или нет, зависит дальнейшая эффективность его работы.

Как точить, править и хранить плоскорез Фокина

Заточить плоскорез Фокина можно с помощью:

• наждака;
• дрели со специальной насадкой;
• обычного абразивного бруска или наждачной бумаги, обёрнутой вокруг деревянного бруска.

Плоскорез Фокина точат по трём граням (две стороны ножа и остриё) плюс изгиб, который идёт от черенка к лезвию. Он тоже является режущей рабочей частью инструмента. Скосы находятся с наружной стороны, их и шлифуют, угол заточки — 40–50 ° к внутренней поверхности.

Заточка плоскореза Фокина выполняется с внешней стороны по трём граням, включая изгиб, брусок или круг, надо шлифовать только фаски-скосы

В случае заточки на вращающемся наждачном круге нажим должен быть минимальным, чтобы не допустить нагрева режущей кромки. Иначе она потеряет первоначальную твёрдость, станет хрупкой и не сможет выдерживать прежние нагрузки.

При заточке на наждачном круге прижим должен быть минимальным

После заточки на наждачном круге лезвие нужно подправить — удалить образовавшиеся зазубрины и заусенцы. Для этого используйте брусок или напильник с плоскими гранями.

Плоскорез правят бруском, избавляются от заусенцев, выравнивают лезвия

Легко работать только с острым плоскорезом, а чтобы он таким оставался, между заточками его придётся часто править. Постоянно следите за состоянием режущих кромок. Если образовались мелкие зазубрины, пройдитесь бруском, держа его под рекомендуемым углом — 40–50 °. Когда правка уже не помогает выровнять лезвия, заточите плоскорез, как описано выше.

Видео: заточка плоскореза Фокина

В конце сезона плоскорез нужно убрать на хранение в сухое помещение: сарай, кладовку, гараж. Перед этим очистите его от грязи, желательно смазать лезвия машинным маслом.

Что такое плоскорез Фокина

https://youtube.com/watch?v=7aXlMTju3ZM

Автор изобретения – огородник сопытом, попав в нелёгкую жизненную ситуацию, придумал: как быстро и легко выполнять ряд агротехнических мероприятий, используя один инструмент.

Это изобретение годами тестировалось на практике садоводами и огородниками.

1. В конце прошлого столетия, было запатентовано автором.
2. Было налажено производство в промышленных масштабах.
3. Плоскорез продают в специализированных магазинах.

Плоскорез можно сделать своими руками, не имея слесарных навыков, используя простой набор инструментов.

Структура почвы остаётся неизменной. Целостность структуры после обработки, гарантирует сохранность экосистем большинства почвенных беспозвоночных, которые формируют верхний гумусный слой.

На дачном участке, при помощи этого инструмента, можно:

1. Сгребать растительный мусор.
2. Прореживать малину.
3. Вырубать заросли сорной растительности.
4. Обрабатывать междурядья ягодных культур.
5. Рыхлить междурядья.
6. Проводить высокое окучивание овощных культур.
7. Формировать борозды и выравнивать поверхность грядки для посева семян.

При выращивании садовых и бахчевых культур, изобретение Фокина будет полезно при работах, требующих больших физических усилий:

1. Формирование арыков для орошения.
2. Формирование приствольных кругов для садовых культур.

С перечисленными проблемами можно легко и быстро справится, имея в арсенале такой удобный для работы инструмент. Пополнить перечень агротехнических мероприятий сможет любой дачник, который решится купить или сделать самостоятельно плоскорез Фокина.

Это интересно: Лучшие советы по обрезке вишни весной для начинающих

Удаление сорняков

Второе, и, наверное, самое главное действие, которое выполняют плоскорезы Фокина, – это зачистка территорий от сорняков

При этом неважно, где они растут и насколько сильная у них корневая система. Плоскорез быстро и без усилий со стороны дачника срезает любые растения

На рыхлом грунте это действие можно быстро выполнять в обе стороны, как будто работаете ручным культиватором. Принцип действия такой же, как и при рыхлении почвы. Только глубина работы другая. Молодые сорняки достаточно подрезать на 1-2 см от поверхности. Инструмент работает настолько эффективно, что даже еще не проросшие сорняки подрезаются.

При этом выбирать срезанное нет надобности. Черви и жуки быстро переработают отмершие растения в удобрение, что добавит питательных веществ основной культуре на грядке.

Можно использовать и на многолетнем дерне плоскорез Фокина. Фото таких действий впечатляют. Многолетняя трава срезается, как будто она только что выросла и не успела окрепнуть, а ее стебли — одеревенеть. С плоскорезом любая целина в считанные минуты превращается в грядку или клумбу.

Как правильно работать плоскорезом Фокина

У некоторых огородников возникает недовольство после работы с инструментом, поскольку многие не знают, как правильно работать плоскорезом Фокина. Как правило, навыки работы с другими садовыми инструментами, применяются и при использовании плоскореза.

При работе с плоскорезом нет необходимости наклоняться, нужно стоять прямо, держа инструмент как косу.

Рыхление почвы

Знаете ли вы? Еще в начале XX века Иван Овсинский в несколько раз повысил урожайность без внесения минеральных удобрений, применяя поверхностное рыхление и не убирая солому с земли.

Рыхление и прополка выполняется широкой стороной лезвия – оно входит в грунт на оптимальное расстояние (около 5 см) и легким движением протягивается на себя или вдоль грядки. При этом инструмент напоминает косу. Почва не должна пригребаться, а оставаться на месте, взрыхленной.

Важно!
Лезвие должно входить в землю под небольшим углом острым концом, почти параллельно поверхности, а не сверху и плашмя. Таким образом при помощи плоскореза Фокина, зная, как им работать, можно обрабатывать незасеянные грядки, картофельные, помидорные, огуречные и капустные междурядья.

Таким образом при помощи плоскореза Фокина, зная, как им работать, можно обрабатывать незасеянные грядки, картофельные, помидорные, огуречные и капустные междурядья.

Формирование гряд

Еще одна функция, которую может выполнять плоскорез, – формирование грядок. Передвигаясь по одной стороне, с другой пригребают почву и срезанные сорные растения на грядку. Пройдясь таким образом по одной стороне, переходят на другую, и пригребают грядку уже с другого края.

Края грядки должны оставаться параллельными и прямыми. Во влажных участках грядки делают выше, выполняя плоскорезом прерывистые, движения рывками, набрасывая землю на грядку.

Ширина для последующей работы плоскорезом Фокина большим должна оставаться оптимальной – 1 м.

Нарезка бороздок

Для выравнивания борозд лезвие заглубляют плашмя на глубину в 1-2 см. Плоскорез ведут как грабли, вдоль грядки на себя плавно или с небольшим ускорением. Комочки при этом разрыхляются, а грядки выравниваются.

Важно!
Если эту операцию проводить, передвигаясь каждый раз по северной стороне (чтобы уклон грядки был направлен на юг), можно вырастить овощи в более ранние сроки

Окучивание растений

Следующий процесс, который облегчит этот инструмент, – окучивание. Как же работает в этом случае плоскорез Фокина? Широкую часть лезвия опускают на небольшую глубину в грунт. После аккуратными движениями вспушивают землю.

Работают инструментом по принципу мотыги.

Удаление сорняков

При рыхлении почвы и формировании грядок, молодые сорняки уничтожаются практически полностью (на 70-80 %). Если же эти операции проводить с периодичностью 7-10 дней, то сорняки можно уничтожить полностью.

Однако, если с обработкой вы опоздали, то придется использовать плоскорез для удаления сорных растений. Как работать плоскорезом Фокина, чтобы правильно провести процедуру избавления наших культур от диких сородичей? Все просто: лезвие инструмента плавно вводится на глубину 1-3 см (почва при этом должна быть умеренно влажной).

Если земля пересохла, подросшие сорняки подрезают резким движением плоскореза или по принципу работы косы с заглублением лезвия на 1-3 см.

Через неделю операцию стоит повторить, чтобы удалить успевшие укорениться сорняки. В любом случае плоскорез Фокина (разумеется, при знании, как им пользоваться) избавит от необходимости собирать сорняки с грядки.

Если же сорняки укоренились, зауженный конец лезвия вонзается под сорняк под углом в 60 градусов, и рывком выдергивается. Плоскорез позволяет делать это настолько ювелирно, что соседние растения не повреждаются.

Плоскорезом Фокина можно проводить и другие операции: распределять удобрение по грядкам, присыпать семена, ворошить или сгребать сено и т. п.

Массовый дачный бум, накрывший наших граждан полвека назад – не утихает до сих пор.

Причины для ведения домашнего хозяйства разные. Кто-то делает это ради удовольствия, кто-то желает иметь гарантированно экологически чистые продукты на своем столе.

Есть огородники, которые зарабатывают сельским хозяйством на жизнь, а для отдельных семей это единственный способ выжить в кризис.

Так или иначе, значительная часть населения проводит на даче практически все выходные, и это времяпровождение отнюдь не отдых.

Разумеется, для эффективного использования своих физических сил, люди придумали множество ручных приспособлений.

Если вы относитесь к когорте дачников, название «плоскорез Фокина» вызывает какие-то ассоциации.

Видео о том, как пользоваться плоскорезом Фокина:

https://youtube.com/watch?v=DgYNZjAZoAA

Плоскорез Фокина имеет особую форму и острое лезвие, благодаря чему мягко входит в почву. Изменяя направление движения лезвия, можно окучивать кусты картофеля или рыхлить грунт, меняя угол наклона инструмента. Глубина проникновения лезвия составляет от 3-5 см до 15-20, в зависимости от формы и размера плоскореза. Обычно при работе в теплицах или на густо засаженных участках используют небольшие плоскорезы. В открытом грунте удобнее работать с инструментом большего размера, благодаря чему можно быстрее обрабатывать большие участки.

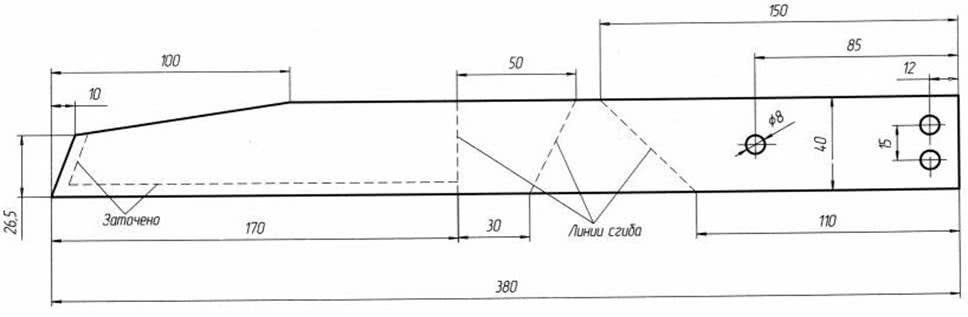

Чертежи плоскореза Фокина

Изготовить плоскорез Фокина может каждый и для этого не нужны специальные дорогостоящие приспособления. Нужно найти полоску металла шириной около 40-45 мм и длиной 40 см. Стоит отдать предпочтение качественному металлу. Мягкая сталь будет ненадежной, быстро тупиться и гнуться, что недопустимо в этом случае. В качестве черенка подойдет прямоугольная рукоятка. Благодаря такой форме работать будет удобно и инструмент не будет натирать мозоли.

Видео о плоскорезе Фокина своими руками:

https://youtube.com/watch?v=p8WXW-9Upsg

Сделать плоскорез Фокина своими руками для облегчения ручного труда – это стоящая идея. Обрабатывать почву быстро и качественно, используя плоскорез, понравится каждому огороднику. Теперь рыхление почвы и истребление сорняков будет простым делом, а урожайность благородных культур значительно выше.

Устройство плоскореза

Внешне плоскорез выглядит как плоская палка с прикрученной к ней болтами металлической пластинкой, напоминающей крючок неправильной формы. Данная пластинка изогнута несколько раз под определенными углами. Это позволяет выполнять плоскорезом разную работу.

Система крепежей устроена так, что каждый человек может собрать изделие под свои физические характеристики (отрегулировать высоту, степень нагрузки, угол наклона и пр.). Основных плоскорезов 2, различаются они только по размерам: большой и маленький. Первый – для основной обработки почвы, а второй – для более мелкой работы. Но, помимо классических двух плоскорезов, можно найти большое количество их разновидностей, в основном по размерам. Каждый род занятия требует инструмента конкретного размера.

Для чего нужен плоскорез Фокина

Плоскорезы Фокина и их модификации – это инструменты, заменяющие дачникам тяпку, вилы, лопату и грабли. Раньше землю всегда перекапывали. Но современные ученые выяснили, что это вредно для почвы. Плоскорез позволяет рыхлить землю, при этом не перемешивая слои грунта. Плоскорез подрезает грунт на глубине до 10 сантиметров и рыхлит его. Все микроорганизмы остаются на месте, а вот сорняки легко убираются. Ещё один огромный плюс изобретения Фокина – минимальная нагрузка на спину.

Изобретение плоскореза не было случайностью. После перенесенного инфаркта, Владимир Фокин не хотел оставлять земледелие, но нужно было свести усилия и нагрузки к минимуму. Так и появился плоскорез, который перед тем, как был запетентован, был оценен друзьями и родными изобретателя.

Плоскорезом Фокина можно:

• Рыхлить землю;
• Формировать аккуратные грядки;
• Не нагружая спину сделать рядочки-канавки для посева семян, а затем разравнять их;
• Избавиться от сорняков даже в труднодоступных местах;
• Очистить от травы садовые дорожки и участки земли вокруг деревьев;
• Если вы используете сидераты для удобрения почвы, плоскорез поможет подрезать их;
• Собрать плоскорезом, как граблями, выполотую или срезанную траву в одну кучу;
• Окучить;
• Разбить комья земли;
• Обрубить усы Виктории.

Разновидности плоскореза Фокина и похожие инструменты

Огородники с опытом стараются приобрести разные плоскорезы Фокина. Его разновидности не имеют ничего лишнего, это лёгкие, манёвренные инструменты. Можно в процессе работы повернуть их так, как нужно. Отличаются они друг от друга длиной режущей части

Это важно при выполнении разных работ и разными по комплекции людьми: к примеру, женщины чаще пользуются малым плоскорезом. Существует 2 разновидности этого инструмента:

• большой плоскорез — имеет удлинённую режущую пластину, четыре варианта её крепления к деревянному черенку. Используют этот инструмент, когда готовят гряды к посадочному сезону. Им удобно: уничтожать сорняки на тяжёлой (глинистой) земле, включая труднодоступные места;
• рыхлить грунт глубиной до 15 см;
• скашивать траву;
• проводить обработку земли возле деревьев;
• окучивать;
• ворошить, переносить сено.

малый плоскорез — отличается он от большого собрата меньшими размерами. У него также 2 вида крепления лезвия. Используют такой инструмент, когда нужно:

• быстро разрыхлить гряды на лёгких почвах,

удалить усы с клубники;
выполнить неглубокую прополку между рядками (грядами) с чесноком, луком, морковью и аналогичными культурами.

Большой и малый плоскорезы Фокина отличаются только размерами

К сожалению, изобретатель самого первого плоскореза уже умер. Его последователи придумали ещё несколько аналогичных инструментов. Они похожи на плоскорез Фокина по назначению, но имеют некоторые отличия в конструкции.

Могущник — снабжён более широким лезвием, что позволяет производить высокое окучивание овощей (картофеля, капусты, лука-порея, томатов) и формировать высокие грядки;

Могущник необходим при окучивании овощей, создании высоких гряд

Крепыш подходит для целинных участков, тяжёлых почв

Малым полотиком пользуются при пропалывании узких междурядий

Большой полотик используют для быстрой прополки больших участков

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

• болгарка;
• сварочный аппарат;
• электродрель;
• тяжелый молоток;
• наковальня;
• профильная стальная труба 20х40 мм;
• арматура 12 мм;
• жесть (лучше нержавеющая);
• штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Похожие записи:

25 очень простых способов сделать журнальный столик своими руками Как сделать оригинальную подставку из пластиковой карты, скрепки или любого другого подручного материала + полезные советы и готовые варианты для воплощения в жизнь Ремонт смесителя душевой кабины своими руками Восстановление аккумулятора шуруповерта Изготовление оригинальной ручки для двери Противоугонка для прицепа: выбираем лучшее устройство
