Фиксаторы для арматуры: виды, характеристика и сфера применение пластиковых подставок

2 Что собой представляют фиксаторы типа стульчик

Изготавливаются подпорки такого типа из упругого и благодаря этому выдерживающего большие нагрузки полипропилена. Для лучшего контакта с раствором и во избежание образования пустот стульчики делают литыми, оставляя лишь небольшое отверстие по центру, но с достаточно толстыми стенками, чтобы они не сминались под тяжестью арматуры. В целом данный тип фиксаторов выглядит как стаканчик с 4 пазами в стенках, над которыми в верхней части оставлены перемычки для удержания арматуры. Внизу 5 ножек, из которых 4 для устойчивости располагаются квадратом и 1 в центре для лучшего распределения нагрузки.

Закладка подставок под арматуру

Существует много типоразмеров, которые различаются по большей части только длиной стоек, от которой зависит толщина защитного слоя. Что примечательно – если перевернуть подпорку кверху ножками и уложить арматуру между ними (на 3 точки, составленные 2 крайними и 1 центральной), то высота металлического каркаса практически удваивается. Однако при этом будет отсутствовать фиксация прутков, для которой предназначены перемычки над пазами. Следует отметить, что такие поперечины специально делают тонкими и с небольшим промежутком, чтобы при необходимости они легко отгибались, пропуская арматуру в паз. Отверстия в стенках позволяют протянуть внутри стульчика только 1 стержень, на перекрестии фиксатор поставить не получится.

Как сделать фиксаторы для арматуры своими руками — материалы и порядок работы

В продаже встречается несколько типов фиксаторов для арматуры – «треугольники», «стульчики» и ряд других. Цена изделий в розницу порядка 80 – 90 рублей. Но как выйти из положения, если в нужный момент их нет (к примеру, не хватило)? Или расчетное количество фиксаторов таково, что дешевле сделать их своими руками? Из чего и как – тема данной статьи.

Тому, кто интересуется самостоятельным изготовлением фиксаторов, объяснять, что это такое, не нужно.

Но возможно, не все знают (а кто-то забыл), что конфигурация этих закладных деталей выбирается в зависимости от того, в какой плоскости производится заливка бетонного раствора, поэтому нелишне напомнить наиболее распространенные разновидности фиксаторов.

Основные требования к фиксаторам для арматуры

Без знания этого не имеет смысла заниматься самостоятельным изготовлением фиксаторов хотя бы потому, что не получится правильно подобрать исходный материал.

Чем обеспечивается защитный слой?

Расположение элементов армирующего каркаса перед бетонированием может быть выверенным, с соблюдением нужного расстояния до стенок опалубки и основания. Но не исключена возможность смещения отдельных элементов от потока свежего бетона при заполнении и уплотнении объема. На всех стадиях получения железобетонной конструкции положение металлических элементов и всего каркаса останется стабильным, если будут использоваться фиксаторы защитного слоя арматуры. Поговорка о малом, но не менее дорогом, золотнике очень актуальна в применении к ним.

Положительные качества изделий и преимущества от их использования:

• Фиксаторы изготавливают из прочного пластика – материала, устойчивого к коррозии, перепадам температуры, воздействию агрессивных веществ.
• Прочность изделий позволяет сохранять стабильность геометрической формы и размеров, создавать усиленный армирующий каркас для нагруженных конструкций.
• Универсальность – их можно подобрать для любого вида и размера арматуры, различного способа ее крепления, обеспечения нужной толщины защитного бетонного слоя.
• Пластиковые подставки для арматуры также применяют при бетонировании конструкций с каркасной основой из композитных материалов.
• Массово производимые фиксаторы взаимозаменяемы.
• Металлический каркас будущей железобетонной конструкции собирается легко, быстро, без применения сварки или проволоки для фиксирования определенного положения прутьев относительно друг друга и опалубки.
• Исключают появление каркасной сетки над бетонной поверхностью и удерживают ее в зафиксированном положении.
• Опора для металлической арматуры не дает растрескиваться бетону, потому что минимизирует искривление и деформацию прутьев под значительным весом сооружения.
• Помогают поддерживать постоянной необходимую толщину защитного слоя.

Изготовленные из пластика фиксаторы являются расходным материалом, который остается в залитом бетоне. Очень редко, являясь элементом опалубки, подставка под арматуру может быть многоразового использования. Работа с таким изделием (например, фиксатор арматуры типа конус) предусматривает демонтаж и заполнение раствором оставшейся полости.

Ориентация арматуры влияет на классификацию применяемых вместе с ней фиксаторов, которые могут быть:

• опорными – для фиксации положения каркаса в горизонтальной плоскости;
• стеновыми – для вертикально направленной арматуры (наиболее применяемый — фиксатор арматуры звездочка);
• универсальными – сочетающими возможности первых видов;
• специальными – для применения в особых случаях и конкретных ситуациях; к таким фиксаторам можно отнести заглушки и трубки, которые создают необходимую полость в бетоне и обеспечивают нужное расстояние до арматуры от поверхности будущего изделия.

Оптимальный принцип размещения фиксаторов в теле будущего изделия – шахматный порядок. При таком расположении рекомендуемый интервал между ними – 50-90 см. Конкретное значение подбирается с учетом габаритов металлического каркаса, сечения его прутьев и особенностей конструкции самих фиксаторов. Согласно строительных правил обычный расход фиксаторов арматуры составляет 4-10 шт/м2.

Сетка на пластиковых подставках для арматуры, расставленных в шахматном порядке, через 80 см, расход 5 штук на метр квадратный.

Трубная альтернатива

Пластиковые трубы – можно подобрать любой диаметр и толщину трубы в зависимости от типа основания, нарезать нужную длину, для надежной фиксации даже сделать пазы под сечение арматуры. Этот способ востребован среди наших умельцев, так как и толщина слоя выдерживается, и параметры монолита не ухудшаются.

Можно ставить на обрезки 50 мм пластиковой канализационной трубы, резать можно на ту высоту, какую требуется. У меня получилось около 4-6 штук на погонный метр ленты шириной 40 см, при 12-ой арматуре (8 ниток в хомуте). От погружения в песок я подкладывал кусочки рубероида.

Труба может быть и больше.

Я использовал обрезки 100 мм канализационной пластиковой трубы, где-то 7-8 см высотой напилил и поставил.

Нарезаете из трубы ПНД 32 или 40 мм колечки нужной высоты и вертикально их ставите на крышки для консервирования. По щебню крышки, как правило, не нужны.

Где используются фиксаторы для арматуры?

Фиксаторы защитного слоя арматуры используют для закрепления арматурной сетки внутри железобетонной конструкции (про армирование таких изделий можно почитать отдельно) и сохранения ее во время заливки в проектном положении. Такая стойка позволяет создать усиленный каркас своими руками и не допустить проявления арматуры на поверхности стен или перекрытий из-за близкого прилегания опалубки к металлическим прутьям.

Фиксаторы под арматуру представляют собой пластиковые стульчики или звездочки, с помощью которых выставляется уровень защитной сетки по отношению к основной конструкции.

Такая уровневая стойка очень важна при заливке железобетонной конструкции. С ее помощью можно отрегулировать отдаленность металлоконструкции от поверхности стен и перекрытий. Слой бетона со всех сторон металлической сетки должен быть не меньше 12 мм.

Применение пластиковой клипсы для создания арматурного каркаса

Железобетонный каркас, усиленный защитным слоем, способен служить очень долго и гарантировать безопасность эксплуатации здания.

К тому же, пластиковая стойка в виде звездочки или стульчиков, значительно упрощает и ускоряет процесс монтажа конструкции своими руками.

Фиксатор для закрепления арматуры имеет ряд положительных качеств:

высокая степень устойчивости к коррозии;
устойчивость к температурным перепадам;
как стульчик, так и звездочка, могут использоваться для любого типа арматуры;
арматурная стойка имеет стабильную форму и размеры, благодаря тому, что производители используют специальное штамповочное оборудование;
высокопрочные фиксаторы позволяют создавать усиленный каркас, способный выдержать вес арматуры (про стандарты веса можно почитать отдельно) и нескольких человек, что очень важно, особенно для монтажа перекрытий.

к меню

Основные задачи

1. Основной задачей, которую призвана выполнять стойка фиксирующего типа является регулировка защитного слоя бетона согласно заданной толщине (минимум 12 мм.)
2. Вторая задача – создавать усиленный каркас, обеспечивающий долговечность сооружения.
3. Третья – значительно сокращать срок строительных работ, не увеличивая количество рабочих.
4. Стойка позволяет рационально задействовать рабочие ресурсы.

к меню

Требования к толщине защитного слоя

Защитный слой бетона, как мы уже выяснили ранее, необходим для защиты и укрепления всей конструкции. Однако к его толщине на метр изделия так же есть определенные требования, поскольку слишком тонкий слой бетона не сможет полноценно выполнять свои функции, а слишком толстый обойдется дорого и негативно повлияет на усиленный каркас.

Виды фиксаторов для крепления арматуры

Чтобы определиться с толщиной слоя бетона, нужно исходить из следующих параметров:

• типа конструкции (фундамент, стена, перекрытие, основание и т.д.);
• нагрузки на бетонную конструкцию;
• диаметра арматуры;
• климатической и внешней среды (влажность, температура, соприкосновение с землей и т.д.).

Основные параметры защитного слоя регламентируются государственными правилами СНиП, выполнение которых обязательно, чтобы получить положительное заключение государственной экспертизы в случаях, предусмотренных Постановлением Правительства РФ от № 145.

• внутри помещений при стандартной или пониженной влажности толщина бетонного слоя должна быть не менее 20 мм.;
• внутри сооружений при повышенной степени влажности без дополнительной гидрозащиты толщина защитной стяжки должна быть не менее 25 мм.;
• стороны здания, выходящие на открытый воздух (без дополнительной защиты), должны покрываться бетоном не менее 30 — 40 мм.;
• часть сооружения, заглубленная в почву без дополнительных защит покрывается слоем бетона не менее 40 мм., но не более 76 мм.;
• фундаменты – не менее 40 мм.;
• для перекрытий толщиной до 250 мм усиленный бетонный слой не менее 12 мм (соответственно толщине арматуры). Для перекрытий большей толщины увеличиваем на 5 мм.

Контроль над выполнением правил СНиП производится с помощью магнитных датчиков, которые показывают глубину пролегания металлоконструкции.

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»1955705077″>

Локатор для определения глубины залегания арматуры в бетоне

Так же, при заливке фундамента, нужно учитывать, категорический запрет на соприкосновение нижнего ряда арматуры с землей. Для этого можно использовать фиксаторы типа ФС 30,40,50. Подойдут устройства: стойка, кубик, клин, стульчик. к меню

Это интересно: Характеристики и виды пластиковой арматуры для фундамента — рассматриваем по порядку

Из чего можно сделать фиксаторы своими руками

Из обрезков трубы

Можно взять обрезок пластиковой трубы, просверлить по бокам отверстия, чтобы установить фиксатор на перекрестье армирующей сетки. Фиксирующий элемент может использоваться для удерживания одного прута, придется просверлить не четыре отверстия, а два.

Из прутка

«Лягушка» устанавливается между армирующими сетками для крепления верхнего ряда. Изделие обеспечивает дополнительную прочность всей конструкции. Если сравнивать с обвязкой армирующей конструкции на «солдатиков» (вертикально установленные обрезки металлических прутьев), метод значительно ускоряет монтаж.

Из прутка и металлических колец

Вид «лягушки», но имеет отличия — металлический прут, который устанавливается в кольцо из такого же материала, заливается бетон. Используется для крепления верхнего этажа армирующей сетки. Фиксирующий элемент — кольцо. На него укладывается арматурная сетка. В нижней части крепиться П-образный прут к металлическому каркасу.

Из чего нельзя делать фиксаторы

Плохие материалы для деталей — дерево: подставки из мелких дощечек, установленные колышки, уложенная пластинками многослойная фанера, ДСП. Причины: дерево очень сильно впитывает влагу, может сказаться на качестве бетона из-за быстрого просушивания; имеет плохую прочность, пропитанное влагой, только ухудшается.

Нельзя использовать пластиковые бутылки, обладают плохой несущей способностью, при заливке бетона бутылку раздавит.

Фото фиксаторов для арматуры

https://youtube.com/watch?v=cbqTzfOYI78

Также рекомендуем просмотреть:

• Особенности холоднокатаного листа
• Технические особенности горячекатаного листа
• Инструкция, как выбрать двутавровую балку
• Выбираем трубы ВГП по уму
• Как выбрать и рассчитать швеллер
• Стальной рифленый лист
• Какие лучше столбы для забора
• Металлическая кровля
• Размеры металлического уголка
• Технология вязки арматуры для фундамента
• Арматурная строительная сетка
• Какой оцинкованный лист выбрать
• Какую сетку рабицу выбрать
• Какие особенности имеет оцинкованная проволока
• Как выбрать профильную трубу
• Оцинкованная сварная сетка в рулонах
• Какая арматура нужна для фундамента
• Забор из металлического штакетника
• Композитная стеклопластиковая арматура
• Стальная низкоуглеродистая оцинкованная проволока
• Как выбрать и положить профнастил для крыши
• Какой профлист лучше для забора
• Все виды колючей проволоки
• Что такое нихромовая проволока
• Изготовление и применение стального круга
• Как выбрать оцинкованный профнастил
• Как подобрать сварочную проволоку

Защитный слой

Этот слой минимизирует возможность проникновение кислорода, влаги и других агрессивных веществ к армирующей конструкции. Так как без катализаторов окислительной реакции сталь не коррозирует, то и не разрушается.

Для создания защитного слоя, необходимо обеспечить стабильное расстояние залегания арматуры в слое бетона. Расстояние должно быть минимальным, но достаточным для того, чтобы через поры бетона агрессивные вещества не “добирались” до стали (как правило 10÷40 мм). Для выдержки расстояния используют специальные конструктивные элементы. Главными требованием к таким элементам являются:

• Устойчивость к коррозии и агрессивным веществам
• Устойчивость к перепадам температуры
• Прочность, для сохранения геометрических размеров
• Возможность массового производства
• Низкая стоимость
• Ассортиментный ряд

Всем этим требованиям соответствуют пластиковые фиксаторы арматуры.

Примечание. Фиксаторы арматуры являются расходным материалом. После заливки бетона они практически всегда остаются в толще бетона. Исключением являются пробки и конические заглушки.

Виды креплений

Материал фиксаторов – прочная, надежная и химстойкая пластмасса. Эти параметры гарантируют, что фиксатор выполнит свою задачу при минимальных финансовых затратах. В некоторых случая применяют элементы, которые после схватывания бетона необходимо извлечь, а образовавшиеся полости необходимо замазать раствором. Ниже перечислены виды фиксаторов, отличающиеся расположением удерживаемой арматуры:

• опорные – стульчик или кубик – для фиксации арматуры в горизонтальной плоскости;
• стеновые – звездочка – спроектированы для удержания вертикальной арматуры;
• универсальные – совмещают в себе параметры горизонтальных и вертикальных вариантов;
• специальные – трубки, заглушки – используются, если в бетонном слое необходимо создать пустоты или полости.

«Стульчик»

Наиболее распространенный вид фиксаторов арматуры в горизонтальном положении. Используется во время заливки плит, полов и прочих элементов строительных конструкций с большими по площади нагруженными поверхностями.

Если предстоит использовать фиксаторы на подвижных, сыпучих грунтах, в этом случае их дополнительно оборудуют элементами, предотвращающими смещение и погружение в почву. Эти же элементы применяются и в том случае, когда под армирующим каркасом укладывается гидроизоляционное полотно, чтобы ножки фиксатора не нарушили целостность гидроизоляции. Разработан усовершенствованный вариант такого фиксатора – «елочка» — у него дополнительные 4 перемычки и возможность укладки защитного слоя 20-35мм.

«Кубик»

Фиксаторы типа «кубик» служат для установки армирующих каркасов фундаментов, перекрытий и мостов. Корпус фиксатора позволяет выставлять его в том положении, которое обеспечит требуемое расстояние между арматурой, а так же, минимальный необходимый защитный слой. Регламентирует количество точек (от 6 до 10) крепления СНИП, этот параметр зависит от диаметра арматурного прутка.

«Кубик» бывает нескольких типоразмеров для применения с горизонтальными армирующими каркасами, различаются они размерами и толщиной пластмассовой стенки. Меняя его положение, выставляя на разные грани, можно регулировать будущую толщину защитного слоя (35-80мм) и фиксации арматуры до 40мм диаметром.

«Конус»

На краях трубок-ограничителей устанавливаются фиксаторы типа «конус», сквозь них проходят стяжные болты, упираясь в стены опалубки, тем самым, препятствуя попаданию в трубку раствора. Если не применить эти фиксаторы, то в последствие болты будут утеряны, оставшись в слое бетона. На каждый болт устанавливаются по два пластиковых наконечника, после разборки опалубки их можно снять и использовать в дальнейшем. Как вариант, не применять такие фиксатора, а заменить их на арматуру с зажимами для фиксации опалубки, но это значительно увеличит стоимость работ.

«Стойка»

Этот тип фиксатора конструктивно похож на «кубик», различие только в цилиндрической форме, выдерживающей более сильные нагрузки. Отлично служит на нижних слоях арматуры, на неустойчивом, подвижном грунте. В комплекте дополнительно идет «основание», уменьшающие давление на поверхность. Фиксатор «стойка» используется с горизонтальными армирующими каркасами с диаметрами прутков до 16мм. Используя «стойку», есть возможно создавать конструкции с защитным слоем 12-40мм. Одна «стойка», с применением специальных креплений, может фиксировать и удерживать несколько рядов армирующего каркаса, параллельно фиксируя весь уровень конструкции.

«Звездочка»

Предназначена для вертикальных конструкций, но благодаря своей универсальности, может использоваться и на горизонтальных арматурных каркасах. Фиксируется на арматуре с помощью специальной защелки. Возможно устройство защитного слоя толщиной от 15 до 75мм. Защелка фиксатора гарантирует надежность крепления на прутах диаметром до 22мм. Применяется на стенах, колоннах и любых других вертикальных конструкциях. Средний расход фиксаторов, в зависимости от типа конструкции, составляет от 4 до 8 штук на один квадратный метр.

В последнее время большую популярность приобрели многоуровневые фиксаторы для арматуры, их положительной стороной является: универсальность и дешевизна (в сравнении с аналогами). Внешне это обычные фиксаторы, только соединенные специальными креплениями. Такой фиксатор укрепляет сразу несколько уровней арматуры, надежно соединяя их между собой, увеличивая общую прочность и надежность всей конструкции, благодаря увеличению защитного слоя. Средний расход таких фиксаторов составляет – 10 штук на квадратный метр.

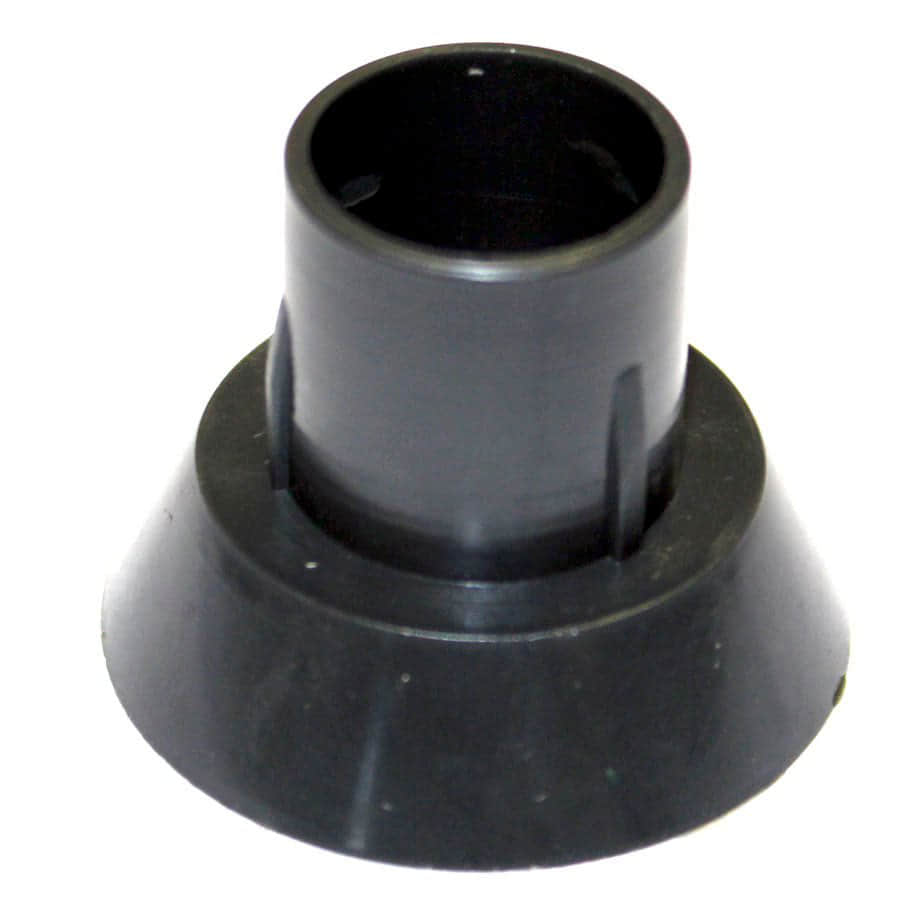

Фиксатор арматуры «конус»

Фиксатор «Конус» — крепится на концах трубок, образующих сквозные отверстия в бетоне для крепления опалубки.

Предотвращают возможность попадания бетона внутрь трубки-ограничителя, поскольку обеспечивает плотный контакт защитной трубки с опалубочной поверхностью. При попытке экономии на фиксаторе можно лишиться стяжного болта при демонтаже опалубки, стоимость которого значительно превышает затраты на фиксатор. «Конус» используется с трубами ПВХ и ПНД и устанавливается на концы ограничительной трубки стяжки. Необходимо учесть, что для монтажа одного стяжного винта требуются два конуса. Особенность «конуса» заключается в том, что после снятия опалубки допускается его повторное использование.

Вместо стяжных болтов для крепления опалубки можно использовать простую арматуру вместе со специальными зажимами. Это позволяет не делать трубки для стяжки, а значит не требуются использования фиксаторов в виде конусов. Подробнее о таком способе крепления Вы можете прочитать в специальной статье: крепление опалубки пружинными зажимами.

Фиксаторы арматуры своими руками

Фиксаторы арматуры своими руками

Если в нужный момент у вас не оказалось фиксаторов, или их не хватило на весь объем, то можно изготовить их из подручных материалов, обычно доступных на стройке.

Итак, из чего же можно делать фиксаторы:

— из обрезков трубы. Главное условие – труба должна быть изготовлена из прочного пластика.

— из прутка. Подходит при сравнительно небольшой нагрузке на армированную конструкцию. Такое приспособление строители прозвали «лягушкой».

— из прутка и металлических колец. В кольца заливается раствор и замуровывается П-образная деталь. По сути, это разновидность «лягушки».

Фиксатор для арматуры из обрезка пластиковой трубы

Из чего не следует делать фиксаторы:

— продукция на основе древесины. Колышки, куски фанеры и ДСП, поскольку они обладают свойством впитывать влагу и не обладают достаточной прочностью;

— кирпич и бой кирпича, поскольку он впитывает жидкость и разрушается со временем. Уменьшая прочность всей конструкции;

— пластиковые бутылки, канистры и прочие изделия пластика, не обладающего достаточной прочностью.

Раньше в качестве подложки под арматуру использовали бетонные кубики, но в последнее время от этой технологии отказались.

Арматурные фиксаторы очень часто используются при строительстве фундаментов из бетона. Более подробно о монтаже фундаменты Вы можете прочитать в статье: технология строительства фундамента, проектирование и расчёт фундамента.

Виды креплений

Изготовление ведется из пластмассы, обладающей высокой прочностью, при доступности, имеют хорошие показатели. Иногда, используются элементы, взятые из опалубки. Решение имеет недостаток – после заливки бетона детали необходимо убирать. Образовавшиеся полости заполняются бетонной смесью. Виды элементов фиксации по расположению арматуры:

1. Опорные. Используются для горизонтальных конструкций — «кубик», «стульчик».
2. Стеновые. Применяются для вертикальных армированных сооружений.
3. Универсальные.
4. Специальные. Необходимы для образования полости в основании. К такому классу относятся трубки, заглушки.

«Стульчик»

Используется при заливке монолитных фундаментов с большой оказываемой нагрузкой на поверхность основания. Может быть простым, усиленным. Во втором варианте вместо четырех ножек, используется пять. «Стульчик» справляется с фиксацией прутьев, имеющих сечение 4-16 мм. Возможно образование слоя бетона поверх арматурного каркаса – 15-40 мм.

Стульчик с подставкой

«Кубик»

Предназначен для подкладывания под прутья армирующих вставок. По СНиПу, на 1 м2 требуется 6-10 изделий. При переворачивании изделия меняется толщина защитного бетонного основания. Переворачивая «Кубик», можно добиться, чтобы толщина слоя доходила до 35-80 мм.

Кубик с подставкой

«Конус»

Используется для сборки щитовой опалубки. Между двумя щитами устанавливается стяжной винт, скручивается «конусами». Перед монтажом необходимо надеть трубку, идущую в комплекте, чтобы освободить резьбовое соединение от попадания бетона. После заливки фундамента можно без ущерба достать резьбовую шпильку (трубка остается внутри).

Конус с трубкой

«Стойка»

«Стойка» по виду напоминает «кубик». Отличает цилиндрическая форма, способная выдерживать большую нагрузку. Назначение — фиксация армированного каркаса на сыпучем грунте. Возможно использование с дополнительным элементом, который снижает давление на поверхность грунта.

Стойка

Используется при фиксации горизонтальных прутьев, диаметром до 16 мм. Создает защитный слой 12-40 мм. Обладает хорошими несущими способностями. При установке дополнительных элементов справляется с давящей нагрузкой армирующей конструкции. Расход изделий на квадратный метр – 6-10 шт.

«Звездочка»

Основное место «звездочки» — вертикальные сооружения, но подходят и для горизонтальных. Имеет защелкивающийся механизм, который надежно крепит изделие на арматуре. Слой защиты — 15-75 мм.

Звездочка

Фиксация может производиться на металлических прутьях, диаметром до 22 мм. Часто применяется при монтаже бетонных сооружений вертикального расположения. На один квадратный метр рабочей поверхности потребуется 4-8 изделий.

Многоуровневые

Проводят фиксацию нескольких уровней. Изделие внешне не отличается от простых деталей, но имеет фиксаторы для крепления к арматуре.

Многоуровневый

Выбор, особенности установки

Популярны «звездочки» – универсальны.

Учитывайте толщину изделия, качество исполнения. Должно быть пластичным, при нажатиях не ломаться. Простой метод — надеть деталь на предмет соответствующий диаметру сечения армирующего прута. Если изделие сохранило целостность, можно использовать при фиксации армирующих прутов.

Основные требования к фиксаторам для арматуры

Должны быть изготовлены из прочного материала. От качества зависит, насколько большие нагрузки выдержит бетонный фундамент. Чтобы проверить стульчик, кубик, достаточно встать на них. Если они остались целыми, немного деформировавшись, это нормально.

Защитный слой бетона

Защитный слой бетона – это часть бетона, от которой зависит долговечность результирующей постройки. По сути, это расстояние от наружной грани железобетонного элемента до ближайшего арматурного стержня. Толщину защитного слоя бетона следует подбирать исходя из роли арматуры в конструкциях. Учитывается рабочая или конструктивная роль; тип конструкции, например, колонна, плита, балка, элемент фундамента или стены; диаметр и вид арматуры. Это обусловлено тем, что чересчур тонкий слой не будет в полной мере выполнять свои функции, а слишком толстый слой отрицательно скажется на усиленном каркасе и повлечет увеличение затрат.

Параметры защитного слоя регламентированы.  Для получения сертификата обязательным является соблюдение государственных стандартов СНиП (строительные нормы и правила):

• при стандартной или пониженной влажности в помещении толщина защитного слоя бетона не должна быть менее 20 мм;
• при повышенной влажности внутри сооружений толщина бетона должна быть не менее 25 мм;
• при возведении зданий, железобетонные части которых выходят в открытую атмосферу, защитный слой бетон должен составлять 30 — 40 мм;
• для перекрытий толщиной до 250 мм слой бетона должен составлять не менее 12 мм. Данная величина варьируется в зависимости от диаметра арматуры. Для перекрытий большей толщины толщина слоя увеличивается на 5 мм;
• часть конструкции, размещенная в почве без применения дополнительной защиты, должна быть покрыта слоем бетона от 40 до 76 мм;
• для фундаментов предусмотрена толщина, слоя не менее 40 мм.

Поскольку железобетонные конструкции являются монолитными, то для осуществления контроля над соблюдением правил СНиП используются магнитные датчики. Они позволяют измерять глубину пролегания металлоконструкции.

Материалы для изготовления фиксаторов для арматуры

Материалом для изготовления фиксаторов служит прочный пластик, это обусловлено в первую очередь тем, что он не подвержен коррозии и легко принимает любую нужную форму. Стоит отметить, что не любой пластик подходит для изготовления фиксаторов. Материал должен обладать всеми из перечисленных свойств:

— быть устойчивым к высоким и низким температурам, а так же к перепадам их значений;

— не боятся влияния внешних факторов;

— не деформироваться со временем.

Фиксатор стульчик в эксплуатации

Технологические правила возведения бетонных монолитных объектов с сетчатой арматурой требуют обязательное наличие защитного слоя размером от 3,5 до 5 сантиметров между арматурным каркасом и опалубкой. У разделяющего слоя бетона должна быть идеальная ровность и вполне сходные линейные показатели на протяжении всего пространства. Это относиться к любым монолитным элементам строительства – бетонным полам, горизонтальным перекрытиям, а также стенам, колоннам и прочее.

Здесь и понадобятся пластмассовые фиксаторы, обеспечивающие закрепление арматуры и создание нужного, одинакового везде размера слоя защиты. Они помогут миновать появления дефектов, тем самым, улучшая качество и надежность сооружений и продлевая срок их эксплуатации.

Арматурные фиксаторы по своему предназначению разделяются на два типа: для горизонтальных перекрытий и для вертикальных частей. К первому типу принадлежат приспособления, именуемые «стульчиками».

Похожие записи:

Какая температура плавления алюминия по цельсию Листогибочный станок Юбки своими руками с выкройками: как кроить и сшить для начинающих Описание работы и устройство импульсного блока питания Шелкография на одежде Дом из кирпича
