Как сделать повер банк своими руками

Комплектующие для сборки

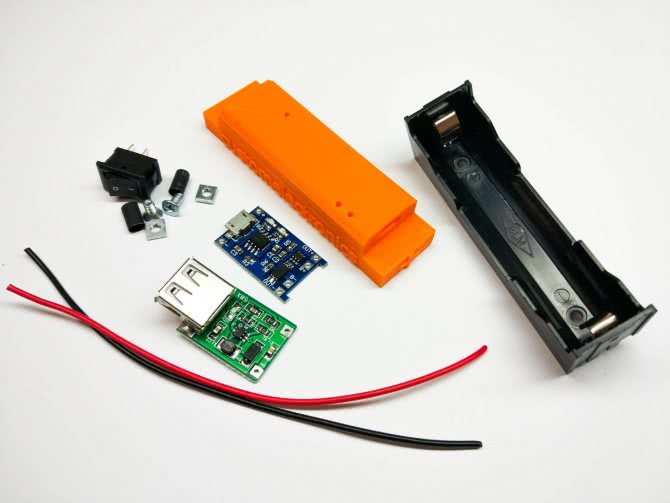

Комплектующие для сборки PowerBank’а Полный перечень всего что потребуется:

1. Держатель для батареи типоразмера 18650, предназначенный для установки на печатную плату
2. Контроллер заряда аккумулятора. Имеет встроенную защиту и может заряжать аккумулятор током до 1А
3. StepUp-преобразователь для зарядки внешних устройств током до 0,5А
4. Клавишный переключатель ()
5. Винт М3х6 с потайной головкой в потай — 2шт
6. Гайка М3 квадратная — 2шт
7. Монтажный провод и термоусадочная трубка
8. Напечатанный корпус (ссылка для скачивания будет в конце статьи)

То есть стоимость (с учетом доставки!) составляет приблизительно $4.

Из телефонных аккумуляторов

Это достаточно простой способ. Устройство получается относительно компактным и удобным, а также, емким.

Для его изготовления понадобится 6 аккумуляторов – соответственно, чем больше у них емкость, тем больше будет суммарная емкость повер банка.

Сделать его можно так:

Корпус для самодельного Power Bank

Корпус лучше брать неметаллический – подходящую пластиковую коробку, кабель канал и так далее. Для этого проекта применили нестандартный и экологичный материал – дерево, точнее ДВП. Две крышки и стенки по периметру, всё это соединено винтами.

Немного шлифовки и проект окончательно завершен. Новая батарея очень крепкая и выглядит на удивление прилично. Если эти LI-Ion АКБ держали целый ноутбук на 17″ часа 3, то уж со смартфоном на 5″ они точно справятся))

Из автомобильной зарядки

Таким способом получаются довольно мощные аккумуляторы большой емкости. Они подходят для подзарядки планшетов, ноутбуков и других энергоемких устройств.

Больше всего для этой цели подходят батареи формата 18650.

Достать их можно из батарей ноутбуков, но элементы должны быть исправны.

На различных сайтах очень дешево продаются рабочие батареи, но со сгоревшими контроллерами – такие как раз и подойдут для данного изделия:

• Выньте аккумуляторы из батарей – вам потребуется всего 6 штук;
• Подготовьте корпус будущего аккумулятора – вырежьте или просверлите в нем отверстия для USB-входа и для выключателя (такая зарядка дает возможность сделать выключатель);
• Спаяйте между собой два блока по 4 батареи по схеме на картинке;

<Рис. 6 Схема>

• Разместите оба блока заряда в корпусе и закрепите их в нем термоклеем;
• Теперь оба блока аккумулятора припаяйте к блоку включения и выключения от автомобильной зарядки;
• После этого к USB-разъему нужно присоединить выключатель и аккумулятор.

Емкости такого устройства должно хватить примерно на 2-3 цикла полной зарядки достаточно мощного устройства с высоким энергопотреблением. Для того, чтобы начать зарядку подключите

планшет

, а затем нажмите на реле включения. При выключении сначала перетащите реле в положение выключения, а затем отсоедините устройство.

<Рис. 7 Внешний вид>

Выбор Li-Ion аккумулятора 18650 для power bank

   Несмотря на то, что у меня имелись литий-ионные аккумуляторы нужного количества, я решил купить новые, чтобы быть уверенным в их ёмкости. Заказать решил всё там же – на Aliexpress. Подобрал элементы питания с ёмкостью 3400 mAh, 18650 (18 мм. диаметр и 65 мм. длинна) количество 6 штук и заказал. Заказ ожидал очень долго, связанно это с запретом перевозить на воздушном транспорте литиевые элементы питания.

   Проверка элементов показала, что ёмкость у них всех около 2300 мАч. Продавец все отрицал, писал мне, что я не умею измерять ёмкость, что устройство бракованное. Не советую покупать там

GlobalPower Co., LT Store,

продавец явно обманывает и надёжность аккумуляторов очень сомнительна. Итого: из предполагаемых 17 ампер-часов у меня останется 12000 мАч. – минус 30% емкости.

Power bank своими руками — лучшие проекты и инструкции как сделать зарядное устройство

В наше время электричество является одним из самых важных вещей. Оно используется повсюду, для освещения, связи или просто для работы бытовых устройств. И электричество, как и все другое, имеет свойство кончаться. Не исключено, что в любой момент у вас может разрядиться телефон или ноутбук, а подключить его к сети будет невозможно в данной ситуации.

Тогда на помощь приходит Power bank — внешний аккумулятор. С его помощью можно продлить жизнь вашего устройства. Пример Power bank вы можете увидеть на фото ниже.

В принципе, такие вещи сейчас можно в свободном доступе найти в магазине электротехники. Однако там внешние аккумуляторы стоят приличных денег, да и не всегда уместно его покупать, когда можно сделать самостоятельно дома. Поэтому хотим представить несколько простых инструкций по созданию Power bank дома.

Внешний аккумулятор из батарей мобильных телефонов

Одним из самых простых способов создать Power bank дома — собрать его из аккумуляторов мобильных телефонов. Ведь у современного человека точно где-то завалялась куча старых ненужных телефонов. Не спешите их выбрасывать, оказывается они могут вам еще пригодиться.

Необходимые материалы:

• Батареи от сотовых телефонов;
• Контроллер с USB-разъемом;
• Пара проводов;
• Коробочка.

Во-первых, необходимо уточнить, что батареи должны быть как можно более схожи, так будет проще (вместо батарей от телефонов можно использовать другие литий-ионные аккумуляторы). И все они должны быть одинакового объема, в нашем случае это 1020 mAh каждая.

Их количество влияет только на объем будущего Power bank, но оптимальным будет от 6000 до 20000 mAh в общем. К тому же любой из них требует энергии на собственную работу, поэтому необходимо из общей мощности вычесть примерно 20-30%. Это и будет чистый заряд, который может выдать ваш внешний аккумулятор.

Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Просто USB самый распространенный, поэтому мы выбрали именно его.

Итак, когда все собрано, можно приступать к сборке нашего устройства.

Сначала сгруппируем батареи для пущей удобности. Для этого устанавливаем их параллельно друг другу и фиксируем все это скотчем или изолентой (все производится с учетом ваших аккумуляторов)

Важно! Контакты должны быть открыты!

Теперь необходимо спаять батареи и контроллер между собой, а именно контакты «+» и «-» (это крайние). Центральные можно не трогать. Потом в «корпусе» нашего Power bank прикидываем расположение всех элементов и отмечаем места для будущих разъемов. Остается только проделать дырочки и зафиксировать все элементы термоклеем в коробочке.

Все готово! Этого Power bank из аккумуляторов вам хватит на несколько подзарядок телефона.

Power bank из обычного фонарика

На рынке сейчас можно встретить фонари с подзарядкой других устройств, примерно то же мы и попробуем сделать. Такое устройство будет совмещать в себе как фонарь, так и внешний аккумулятор.

Необходимые материалы:

• Простой фонарик;
• Преобразователь напряжения с USB разъемом (на 5 В);
• Контроллер заряда.

Для начала разберем фонарь и вытащим оттуда резистор, тот к которому припаян небольшой светодиод. Он нам больше не понадобится (по крайней мере здесь). Вместо него поставим туда контроллер заряда батареи.

Теперь на место, где подзаряжали фонарь, ставим конвертор с разъемом USB (опять же, разъем может быть тот, который нужен вам).

Далее к контроллеру надо припаять «+» и «-» от аккумулятора фонарика. Теперь спаиваем наш преобразователь энергии и контакты OUT+/OUT на контроллере. Не забываем освободить кнопку фонаря и соединить ее с конвертером энергии.

После всей проделанной работы нужно проверить, работает ли наше устройство. Если все отлично, то прикрепляем все элементы с помощью того же термоклея и собираем установку воедино.

1. Теперь Power bank из фонарика готов к использованию.

Это были лишь самые распространенные и простые в изготовлении способы сборки внешнего аккумулятора. Существует огромное количество других методов, но они требуют гораздо больше свободного времени, да и стоимость у них значительно выше. Но это, отнюдь, не говорит, что они лучше.

Что нужно для изготовления

Самостоятельное изготовление внешнего аккумулятора для мобильных устройств предусматривает наличие батареек или других АКБ, например, от ноутбука. Можно использовать щелочные элементы питания формата АА или ААА, а также перезаряжаемые никель-металлогидридные источники аналогичного размера. Стабильное напряжение в сети поддерживает дополнительный USB-разъем и контроллер.

Допускается разработка конструкций с элементами, питающимися от солнечной энергии. Такие повербанки имеют светочувствительный элемент, конвертирующий солнечное излучение. Для изготовления power bank своими руками потребуются следующие компоненты:

• паяльник с припоем и флюсом;
• небольшой ножик;
• кусачки;
• клей;
• корпус для аккумуляторов;
• элементы питания от ноутбука, телефона или формата АА/ААА;
• контроллер зарядника;
• USB-разъем для подключения устройств;
• выключатель;
• светодиод для отображения уровня заряда.

Как сделать повер банк своими руками

Для этого проекта нам потребуется:

• Li-ion аккумуляторы 18650;
• модуль зарядки TP4056 с защитой;
• повышающий модуль DC-DC MT3608;
• самодельный корпус для powerbank;
• USB порты;
• светодиод и резистор;
• провода, стальной провод, термоклей, паяльник и т.д.

Файлы для печати корпуса повер банка на 3D принтере можно скачать здесь одним архивом. Если возможности 3D печати у вас нет, то можно подобрать пластиковый контейнер подходящего размера и разместить всю начинку и электрическую схему устройства в нем. Количество аккумуляторов 18650 можно брать произвольное, от этого будет зависеть лишь емкость (мощность) вашего внешнего аккумулятора.

Повер банк своими руками: схема и описание

Схема повер банка на модуле зарядки TP4056 Количество Li-ion аккумуляторов в схеме можно увеличивать, повышая ёмкость (мощность) внешнего зарядного устройства для телефона. Модуль зарядки TP4056 защищает аккумуляторы в устройстве от переразряда отключая заряд батарей при достижении напряжения 4,2 Вольта, а также от излишнего переразряда, отключая внешнюю нагрузку при падении напряжения на аккумуляторах до 2,9 Вольт.

Модуль MT3608 повышает напряжение на выходе устройства до 5 Вольт. По заявлению производителя на странице товара алиэкспресса данная плата может отдавать в нагрузку ток до 1 Ампера. Вместо батарей 18650 можно использовать старые литиевые аккумуляторы от телефона или планшета с выходным напряжением до 4,2 Вольт. После сборки power bank, остается аккуратно разместить схему в красивом корпусе.

Корпус для повер банка (внешнего аккумулятора)

Чертеж корпуса для повер банка в Компасе Модель корпуса была разработана в программе Компас 3D, габариты корпуса без крышки 100 x 74 x 19 мм. Внутри корпуса внешнего аккумулятора предусмотрены сквозные отверстия для USB гнезд, а также для светодиода в качестве световой индикации зарядки аккумуляторов. Для параллельного соединения батарей 18650 предусмотрены места для креплений контактов, которые подключены к TP4056.

Сборка внешнего аккумулятора на батареях 18650

После сборки схемы и изготовления корпуса, остается лишь аккуратно собрать прибор. Контакты для параллельного соединения батарей в виде пружинок и стальной проволоки крепятся в специальных пазах в боковых стенках корпуса. Модуль TP4056 крепится в левом верхнем углу, где расположен проем для USB разъема. Повышающий модуль также размещается сверху и подключается выходящим USB портам.

Сборка powerbank (внешнего аккумулятора) на батареях

Описание схемы повербанка

Схема powerbank состоит из трех основных частей. Это контроллер заряда литиевых аккумуляторов с функцией авто-отключения при полной зарядке; отсек батарей с параллельно соединенными литий-ионными аккумуляторами стандарта 18650; выключатель питания на 5-10 ампер от компьютерного блока питания; повышающий преобразователь, для того чтобы повышать напряжение с аккумулятора до желаемых значений в 5 вольт, которые нужны для зарядки телефона или планшета; юсб-разъем, к которому подключается заряжаемое устройство.

Кроме простоты и дешевизны, представленная схема высокие значения выходного тока, который может доходить до 4 ампер и зависит от номинала таких компонентов, как полевой транзистор, диод Шоттки на выходе и индуктивность. Китайские аналоги способны обеспечивать выходной ток не более 2,1 ампер. Этого достаточно для того, чтобы зарядить одновременно пару смартфонов, а наш пауэрбанк может справиться с 4-5 смартфонами.

Электроника для самоделок вкитайском магазине.

Рассмотрим отдельные узлы конструкции. В качестве источника питания 5 параллельно соединенных аккумуляторов стандарта 18650 от ноутбука. Емкость каждого аккумулятора 2600 миллиампер в час. Использован корпус от адаптера или инвертора, но можно использовать другой подходящий корпус. В качестве контроллера для заряда будем использовать плату для заряда, купленную тут. Ток заряда порядка 1 ампера. Инвертор, который будет повышать напряжение от аккумулятора до нужных 5 вольт, можно взять также готовый. Он стоит очень дешево. Максимальный выходной ток до 2 ампер.

Сборка схемы

На первом этапе фиксируем аккумуляторы, скрепляем друг с другом с помощью клеевого пистолета. Далее нужно подключить к аккумуляторной батарее контроллер, чтобы проверить как происходит процесс заряда. Нужно также узнать время заряда батареи и понять работает ли авто-отключение при полной зарядке. На плате все детально подписано.

Заряжать можно от любого юсб порта. Индикатор должен показать, что идет зарядка. Через 5 часов загорелся второй индикатор, что означает, что процесс заряда завершен. Если используется металлический корпус, следует дополнительно изолировать батарейки с помощью широкого скотча.

Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор – преобразователь напряжения. Он предназначен для того, чтобы поднимать напряжение с аккумуляторов до 5 Вольт, нужные для заряда телефона. Напряжение одного аккумулятора составляет 3,7 вольт. Здесь они соединены параллельно, поэтому инвертор необходим.

Система построена на таймере 555 – полевой транзистор и стабилизация выходного напряжения, который задается с помощью стабилитрона vd2. Стабилитрон, возможно придется подобрать. Подойдет любой маломощный стабилитрон. Резисторы на 0,25 или даже 0,125 ватт. Дроссель L1 можно вынуть из компьютерного блока питания. Диаметр провода не менее 0,8, лучше всего сделать 1 миллиметр. Количество витков 10-15.

В цепи собран частотозадающий узел, который задает рабочую частоту таймера. Последний подключен в качестве генератора прямоугольных импульсов. С таким подбором компонентов рабочая частота таймера около 48-50 кГц. Затворный ограничительный резистор R3 для полевого транзистора 4,7 Ом. Сопротивление может быть от 1 до 10 Ом. Можно этот резистор заменить перемычкой. Полевой транзистор любой средней мощности с током 7 ампер. Подойдут полевики от материнских плат. Небольшой транзистор обратной проводимости vt1. Подойдет kt315 или другой маломощный транзистор обратной проводимости. Диод выпрямительный – желательно использовать диод Шоттки с минимальным падением напряжения на переходе. Две емкости стоят в качестве фильтра питания.

Данный инвертор импульсный, он обеспечивает высокий КПД, высокую стабилизацию выходного напряжения, не нагревается в ходе работы. Поэтому силовые компоненты устанавливать на теплоотвод не нужно. Если будут затруднения с диодами Шоттки, то можно использовать диоды, которые стоят в компьютерных блоках питания. Сдвоенные диоды to-220 встречаются в них.

На фото ниже инвертор в собранном состоянии.

Можно сделать печатную плату. В описании есть ссылка.

Тестирование инвертора на 5 вольт

Проверяем инвертор на работоспособность. Заряжается смартфон, как видно, идет процесс заряда. Выходное напряжение держится на уровне 5,3 вольта, что полностью соответствует нормативам. Инвертор при этом не нагревается.

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

Нам необходимо:

• Литий-ионный энергонакопитель формата 18650,
• Футляр от этих же накопителей
• Модуль повышения напряжения 5 В 1 А.
• Плата заряда для аккумулятора.
• Солнечная панелька 5,5 V 160 mA (любого размера)
• Проводки для соединения
• 2 диода 1N4007 (можно и другие)
• Липучка или двусторонний скотч для фиксации
• Термоклей
• Резистор 47 Ом
• Контакты для энергонакопителя (пластинки тонкой стали)
• Пара тумблеров

ВАЖНО. Рекомендуется применять электронакопитель вместе с платой защиты, чтобы избежать повреждений.. Базисная схема внешнего аккумулятора

Базисная схема внешнего аккумулятора

1. Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

1. Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
2. Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
3. Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
4. Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
5. Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

ВАЖНО. Диод ставится в направлении ОТ солнечной панели ДО платы заряда.. На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета

Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

https://youtube.com/watch?v=G94tbhmDv58

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Схемы разработки и создания повер банков своими руками

Из аккумуляторов от мобильников

Один из самых простых способов. Вам потребуется для этой цели выполнить следующую схему действий:

1. Найдите несколько батарей, желательно от 6 до 9, с ёмкостью более тысячи миллиампер-час каждая.
2. Сложите аккумуляторы друг на друга и закрепите их с помощью изоленты или скотча. Имейте в виду, что нужно вывести клеммы батарей на одну сторону, чтобы затем к ним можно было подсоединить провода.
3. Найдите тару или чехол, или ещё что-нибудь, что будет выполнять роль места хранения для аккумуляторов.
4. Затем нужно будет припаять все клеммы со знаком «плюс» к одному проводу и все клеммы со знаком «минус» к другому проводу, таким образом, замкнув батареи в одну цепь. Если на ваших аккумуляторах есть центральные клеммы, то их трогать не нужно, поскольку они играют для телефона только информативную роль, а именно: показывают на дисплее телефона, сколько ещё времени осталось до разряда аккумулятора.
5. В таре, где будут храниться ваши батареи, выполняющие роль power bank, сделайте разметку места, где будет установлена плата, и под неё просверлите отверстия для разъёма USB.
6. Закрепите плату на термоклей, протестируйте работоспособность повербанка и можете пользоваться вашим внешним аккумулятором, которого в среднем хватает на 4-5 стопроцентных подзарядок смартфона.

Power bank из фонаря

Для того чтобы сделать повер банк своими руками с помощью фонарика, нужно подготовить следующие предметы: непосредственно сам фонарь с батареей на три целых семь десятых Вольт; плату заряда; преобразователь напряжения, который способен напряжение фонаря в три целых семь десятых Вольт превратить в пять Вольт, обязательно с выходом на USB.

Порядок действий по созданию самодельного power bank следующий:

1. Полностью разберите фонарик.
2. Найдите резистор фонарика, к которому присоединён светодиод, и снимите его со светодиода. Теперь можно будет использовать один из режимов, в котором работает фонарь, под повербанк.
3. Найдите вилку, которая выполняет функцию зарядки фонаря при подключении его к электричеству. Уберите её и поставьте на её место преобразователь напряжения.
4. Сделайте припой от одного контакта переключателя фонаря к преобразователю напряжения, т.е. припаяйте тот контакт, про который говорилось в шаге 2.
5. Сделайте припой плюсовых и минусовых контактов от батареи к плате заряда. Затем припаяйте провода от преобразователя к соответствующим «плюсу» на выход (OUT+) и «минусу» на выход (OUT-) платы.
6. Проверьте, работает ли преобразователь.
7. Если все в порядке, используйте эпоксидный клей для фиксации преобразователя и платы на своих местах.
8. Осуществите сборку фонаря и пользуйтесь своим внешним аккумулятором для подзарядки ваших устройств.

Повер банк на пальчиковых батарейках

Для того чтобы сделать такой внешний аккумулятор, возьмите коробки из-под спичек в количестве двух штук, отогните одну из стенок у каждой из них, и приклейте эти коробки друг к другу. Затем положите в каждый из коробков по две батарейки. С помощью скоб обеспечьте надёжное соединение коробков друг с другом и дополнительно обмотайте их проволокой. Подберите корпус для вашего внешнего аккумулятора. Будет очень хорошо, если расстояние между спичечными коробками и корпусом будет минимальным или вовсе отсутствовать.

После этого найдите большую пластиковую баночку, в которую может поместиться ваш power bank, и в её крышке вырежьте отверстие, куда прикрепите разъём USB. Припаяйте провод к этому разъёму и соедините его с вашим повербанком. Положите ваш внешний аккумулятор в баночку и закройте его крышкой. Теперь изготовление повер банка закончено, и вы можете использовать его для удовлетворения собственных нужд.

Как сделать PowerBank своими руками

Иногда повербанк можно собрать самостоятельно. Изделия будет иметь свои достоинства и недостатки. К преимуществам самодельного внешнего аккумулятора относят:

• Цена;
• Легкость проведения ремонтных работ;
• Экологическая безопасность;
• Возможность получения необходимой емкости;
• Нестандартный дизайн корпуса.

Самостоятельно можно собрать АКБ емкостью до 6 000 мА/ч. Процесс этот довольно трудоемкий и требующий внимательности. Наличие определенных навыков позволит облегчить выполняемую задачу. На сбор повербанка может уйти до нескольких дней. Не всегда такое оборудование радует внешним видом, так как сделать его компактным будет сложно. Срок эксплуатации сделанных самостоятельно портативных батарей значительно меньше заводских приспособлений. Высокая себестоимость и отсутствие некоторых материалов под рукой делают выполнение задачи очень затруднительным.

Как сделать power bank своими руками

Из АКБ от ноутбука

Чтобы сделать повербанк своими руками из батареи ноутбука, необходимы следующие компоненты:

АКБ ноутбука.

• платы заряда с защитным модулем от перезаряда;
• преобразователь, изменяющий напряжение с 3,7 до 5 В;
• металлический или пластиковый чехол;
• li-ion батареи 18650;
• конденсатор электролитический на 100 мкФ, 16 В;
• USB-разъем;
• кнопка активации powerbank;
• кабели.

Для начала необходимо разметить маркером корпус по размерам элементов питания, сделав соответствующие отверстия. Паяльником соединить литий-ионные батареи параллельным способом. Жало паяльника при этом должно быть массивным – сам процесс нужно выполнять быстро, чтобы не вывести из строя аккумуляторы. Готовую конструкцию закрепите скотчем или липкой лентой и вставьте в корпус по разметкам.

Далее установите зарядную плату с защитным модулем и с помощью паяльника подключите к ней li-ion аккумуляторы 18650. Через кнопку активации соедините с платой преобразователь напряжения. Если на нем есть USB-гнездо, то на этом изготовление повербанка может быть завершено. Если разъем отсутствует, его надо припаять. Для этого к гнезду крепится плюсовой и минусовой вывод модуля преобразователя.

Из телефонного аккумулятора

Повербанк из телефонных АКБ.

Батареи мобильных телефонов используются для изготовления компактных внешних аккумуляторов небольшой емкости. Необходимо от 6 однотипных элементов питания одинаковой емкости, которые подключаются в общую цепь, и устанавливаются в пластиковый корпус.

Для снижения габаритов готового устройства рекомендуется собирать 2 банки, а для крепления элементов использовать изоляционную ленту или скотч. Сами батареи соединяйте с контактными площадками в одном направлении – это позволит упростить коммутацию.

Далее с помощью медного кабеля подключите крайние контакты элементов питания к каждой банке. Проводка осуществляется при помощи паяльника, при этом перед соединением нужно проверить полярность тестовым устройством. Подключение проводится параллельным методом – это позволяет увеличить объем готового внешнего аккумулятора.

При сборке конструктивных элементов задействуются только крайние контакты на каждом источнике, средние – не используются, так как контролируют температуру АКБ. Аналогичным образом подключаются остальные банки.

Собранные аккумуляторные элементы и модуль управления зарядкой вставьте в пластиковый корпус с подходящим размером. Внутри него перед этим распределите соединительные провода и заднюю часть USB-гнезда.

Работу готового внешнего аккумулятора можно протестировать на любом мобильном устройстве. После этого соедините части корпуса и дополнительные крышки с помощью винтов или клея.

Из батареек

Для сборки простого внешнего аккумулятора из 4 батареек типа АА или АА необходимы следующие компоненты:

• никель-кадмиевые элементы питания;
• USB-разъем;
• корпус;
• 2 пустые пачки от спичек;
• коробка от фотопленки;
• проволока;
• кабель
• скобы;
• баночка из-под лекарств.

У пустых спичечных коробков отогните одну из стенок и склейте их вместе. В данную конструкцию поместите батарейки и закрепите их скотчем. С обратной стороны пачек сделайте электрические контакты из скоб, соединив их проволокой. Получившуюся конструкцию поместите в коробку от фотопленки. Измерьте тестером напряжение на выводе АКБ – оно должно быть чуть выше 5 В. У баночки от витаминов вырежьте дно и сделайте в нем отверстие для USB-гнезда. Вставьте его и припаяйте кабель, к которому подключены батарейки. Установите готовую конструкцию в корпус, подходящий по размерам, и закройте его. Протестируйте готовый повербанк на любом мобильном устройстве.

Повербанк из батареек.
