Прицеп своими руками для легкового автомобиля: как сделать

Этапы изготовления

На сборку велосипеда в четыре руки потребуется примерно 6-10 часов. Понадобится стенд, чтобы удобнее было собирать конструкцию. Подставку можно заменить подручными вещами – например, эту роль может выполнить стремянка с прикрепленными черенками от лопат.

Создание велосипеда в домашних условиях своими руками полностью с нуля – задача очень сложная

Важно выбрать материал труб, позаботиться о сварочном аппарате и наборе других инструментов. Далее нужно подобрать правильное соотношение каретки, рулевой, симметрии, рассчитать углы

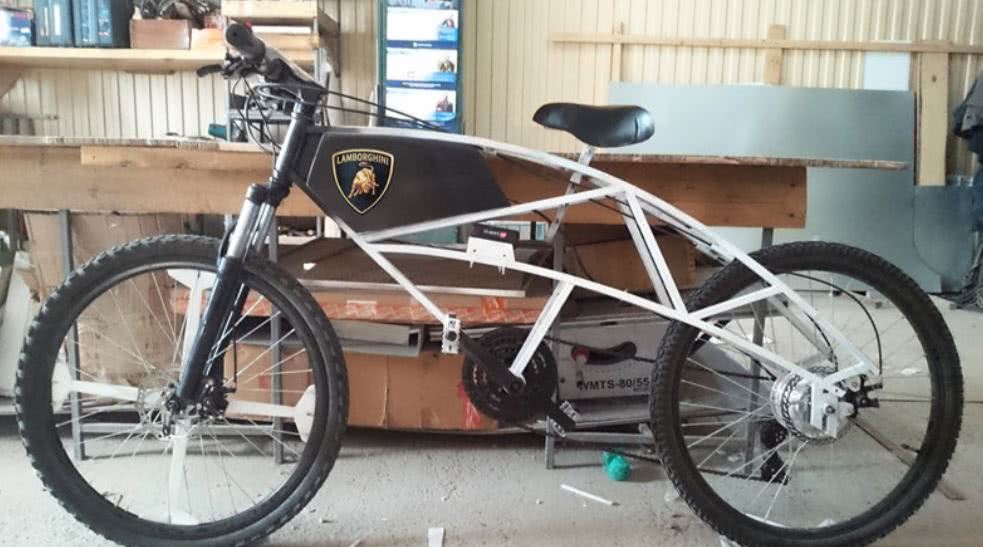

Если и делать велосипед с нуля, то лучшим вариантом будет чоппер – велосипед для неспешной езды на небольшие расстояния. Если нужна туристическая или спортивная модель, следует подобрать все необходимые компоненты и осуществить сборку.

Первый шаг – выбор или создание рамы. К основной конструкции примеряют колеса, крепят вилку и руль. К дальнейшим шагам относится расположение сидения, надежное закрепление колес. Непосредственно перед эксплуатацией необходимо смазать вилку.

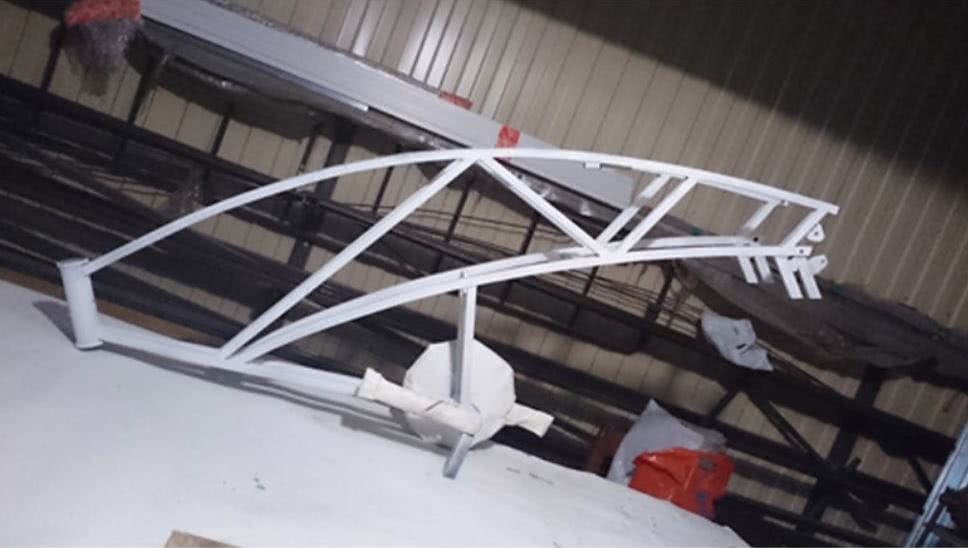

Сборка рамы

Самый простой путь – подобрать уже готовую деталь. Но следует помнить, что форма и материал элемента повлияют на дальнейшее конструирование. Среди вариантов: рама стальная, титановая, алюминиевая, из углепластика. Например, основной материал для горного двухколесного транспорта – сплав алюминия. Вместо популярных ранее сплавов 6061 или 7005 стали использоваться улучшенные варианты с примесями (магнезита или скандия).

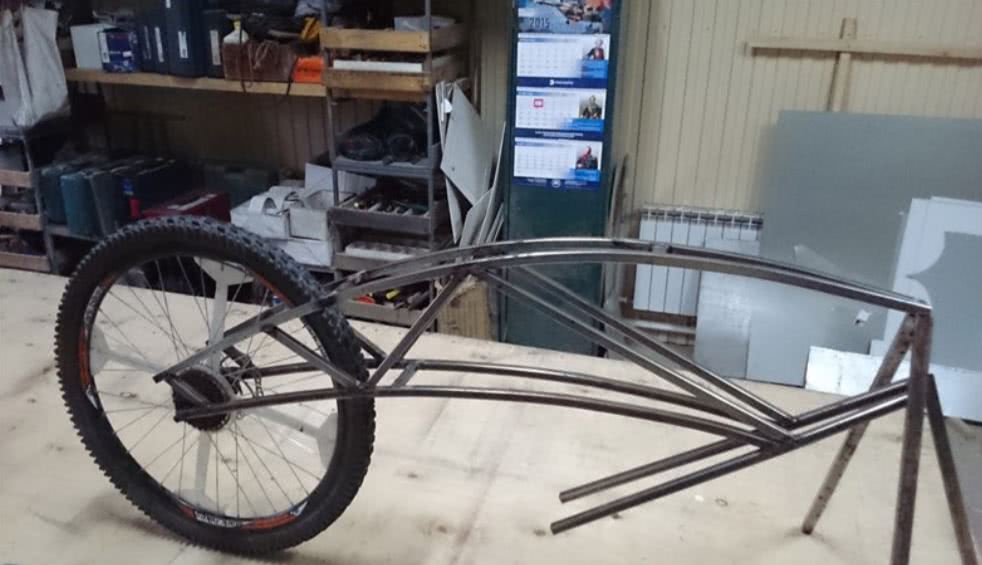

Самодельная рама для велосипеда может быть создана из профилей, труб или пластин. Сначала нужно проработать эскиз, отобразив все основные узлы (желательно в 3D редакторе). Главная задача – увидеть реальные размеры деталей, оценить геометрию конструкции и исключить ошибки. Например, слишком высокое расположение верхней трубы может вызвать проблемы при эксплуатации.

Изготовление рамы является более сложной задачей. Как объединить элементы рамы, подскажет чертеж велосипеда. При сборке конструкции придерживаются примерно такой последовательности:

• заготавливают семь труб (две короткие и четыре средние);
• нижнюю основную приваривают к кареточному стакану. Она должна крепиться к нижнему краю рулевой трубы;
• трубу подседельного типа сваривают с нижней, подобрав необходимый угол наклона;
• подседельную и переднюю соединяют с основной верхней;
• нижние перья приваривают к стакану каретки;
• скрепляют верхний конец подседельного профиля с краем нижних перьев.

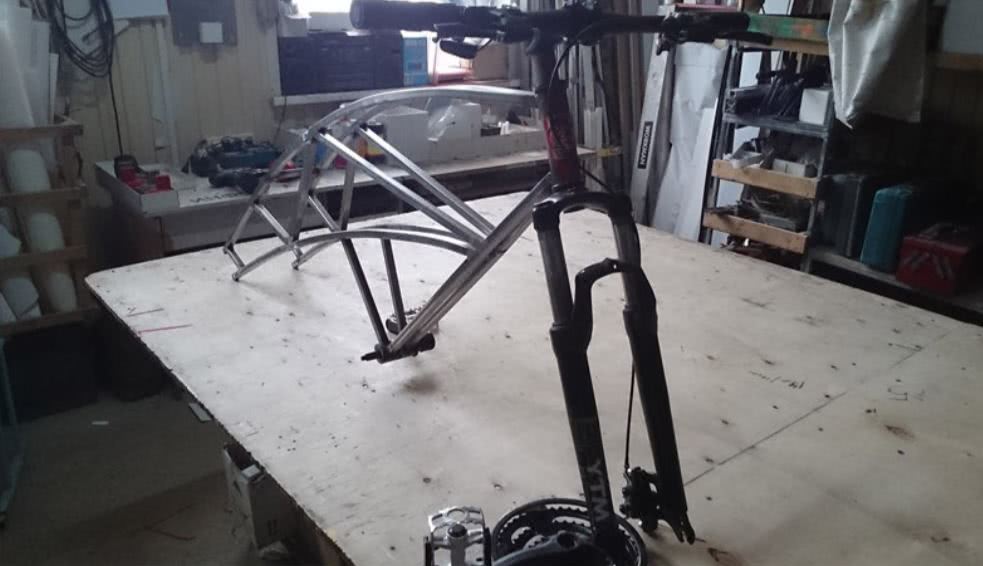

Запрессовка вилки и изготовление дроппаутов

Вилка подбирается с учетом будущей эксплуатации транспорта. Для гористой местности подойдет мягкая деталь, которая предполагает наличие амортизаторов. Если требуется создать шоссейную модель или велосипед для городских прогулок, вилки не используются из-за чрезмерного веса.

для мягкой конструкции нужно продумать такие моменты:

• ход;
• способ крепления тормозных колодок;
• поддерживаемый диаметр колеса.

Запрессовка вилки делается в горизонтальном положении:

• монтаж подшипников;
• закрепляются конусы;
• накидывается шайба на шток амортизатора;
• тщательно затягиваются контргайки;
• размещается руль в основании вилки.

Важный момент, который позволит повысить надежность будущего велосипеда, — это крепление сделанных своими руками деталей. Дефектов быть не должно, даже незначительных. Иначе безопасность конструкции снизится, вследствие чего увеличится риск травм.

Затем требуется приварить дроппауты под задние колеса. Используя пластину из металла, вырезают несколько деталей. С помощью лобзика создают углубления (под диаметр оси колеса и фиксирующих гаек). Элемент соединяют с рамой (приваривают). Посадочные углубления нужно расположить на одном и тот же уровне, иначе колесо не сядет на дроппауты.

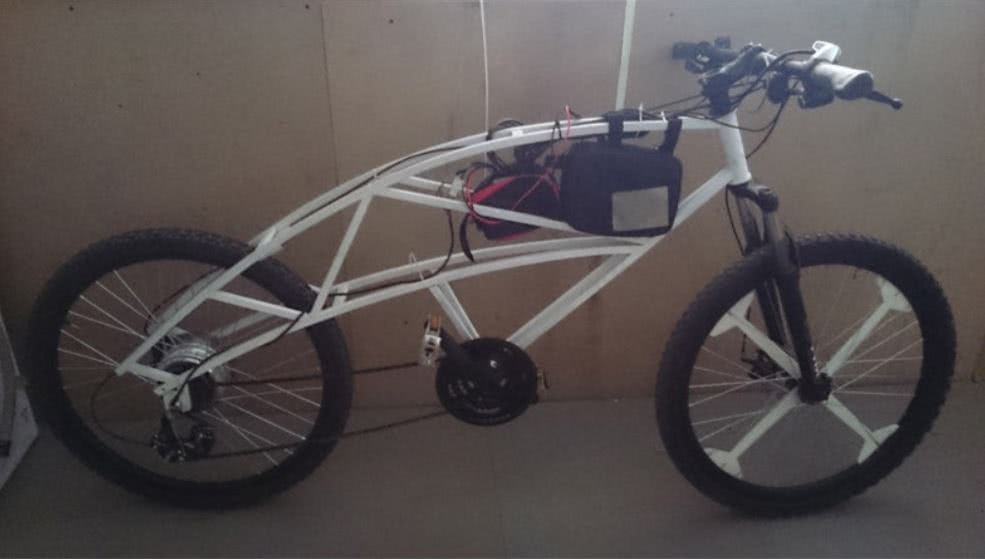

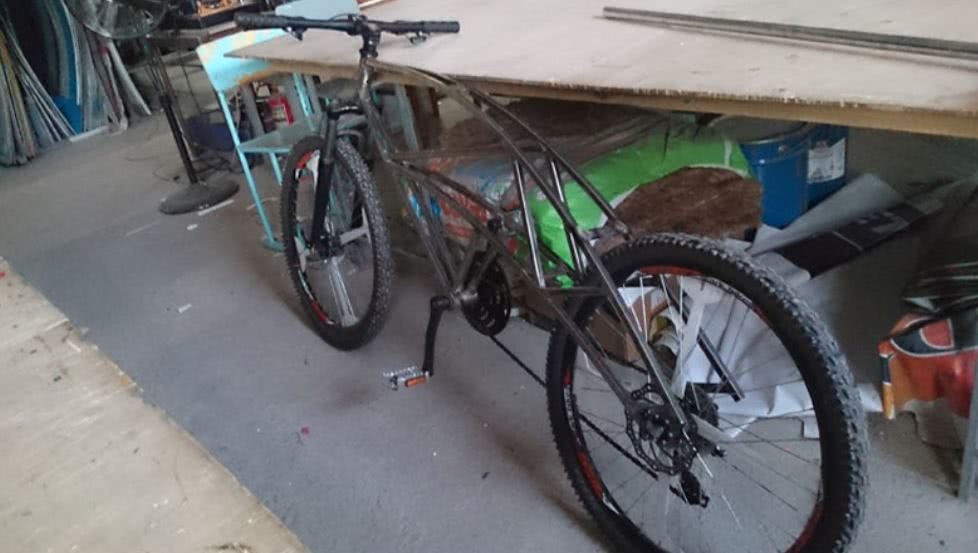

Монтаж остальных элементов

Узлы трансмиссии подбираются готовые, ведь самостоятельно сделать переключатель скоростей или цепь сложно, не говоря уже о том, чтобы соорудить компоненты на уровне известных брендов. Поэтому для самодельного велосипеда подбирают трансмиссию классическую или же с планетарным механизмом.

Дальнейшие шаги:

Установка каретки и отладка шатунов и педалей.
Руль закрепляется болтом.
Перед эксплуатацией транспорта вилку необходимо смазать.
Подседельный штырь устанавливается в трубу по вертикали и закрепляется с помощью хомута с гайкой. Каретка помещается в стакан. Когда цепь смонтирована, ставят колеса.
Сидение крепят с помощью технологии сварки

Но если требуется расширить функциональность, можно создать съемную конструкцию.
Важное условие – надежное закрепление колес. Фиксация обеспечивается с помощью гаек и контргаек.

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

• колеса и рессоры от старого авто, разобранного на запчасти;
• куски листового железа;
• швеллер или уголок;
• различный крепеж (гайки, болты);
• куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Стоимость тюнинга

В стоимость тюнинга автоприцепа включается стоимость запчастей и размер госпошлины. В соответствии с пп. 36, 38 ст. 333.33 НК РФ, за доработку прицепа придется заплатить следующую пошлину (ниже на 30% —при регистрации через Госуслуги, ст. 333. 35 НК РФ):

• постановка на учет с новыми номерами — 1 500 р.;
• госрегистрация изменений в техпаспорте — 350 р.;
• за бумажные документы — 500 р.

Тюнинг автоприцепов для легковых автомобилей можно провести как своими руками (после изучения тематических фото и видео в интернете), так и в автосервисе. Но самостоятельный апгрейд ТС дешевле профессионального.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Типы автоприцепов, собранных своими руками

Самодельный прицеп для легкового авто обычно имеет одну ось, но он может быть и двухосным. Основные преимущества двухосного автоприцепа, это:

• устойчивость на дороге;
• большая грузоподъемность.

Но у двухосной конструкции есть свои недостатки, такой автоприцеп:

• сложнее управляется, особенно при ручном маневрировании;
• достаточно много весит;
• менее мобильный.

При изготовлении самоделки следует учитывать, что одноосный АП должен рассчитываться на перевозимый груз весом не более 750 кг. Еще в правилах эксплуатации авто с прицепами указано, что нагрузка на одно колесо не может превышать 700 кг.

Автоприцепы различаются по типу использования:

• общего назначения, для перевозки грузов;
• туристические (автодома);
• коммерческие;
• для перевозки катеров и яхт;
• спецназначения.

Прицепы нередко комплектуются тентом, также у автотуристов популярны автодома, которые очень удобны в дальних путешествиях. Правда, для перевозки такой конструкции легковой автомобиль должен обладать достаточной грузоподъемностью, для буксирования хорошо подходят кроссоверы и внедорожники.

Виды автодомов и их классификация

Прежде чем браться и конструировать прицеп-палатку дома своими руками для себя из легкового прицепа, необходимо подготовить план, по которому будет реализовываться идея. Разработка плана начинается с выбора желаемого типа готового изделия. Существуют такие варианты готового продукта:

• Жилой прицеп. Это будет самый комфортный кемпер из всех, так как подойдёт тем, кто предпочитает иметь под рукой стационарный отдых в кемпинге, а передвижение на колесах отнимать при этом должно немного времени. Зачастую установлен на двухосную базу.
• Прицеп-палатка. Данный тип конструкции является наиболее манёвренным из всех вариантов. Недорогой тип транспорта, несмотря на небольшие габариты, является удобным для транспортировки малогабаритными авто. Управление требует наличия лишь категории прав «В» или «ВЕ».
  В большинстве случаев используются быстросъёмные механизмы для разворачивания палатки. После складывания всё скрывается в пределах габаритов, не выступая за борта.
• Модуль для пикапа. Если прицеп-дача, созданный своими собственными руками, базируется на отдельной независимой платформе, то подобный модель сбазирован в единой конструкции с машиной. Площадкой служит дно багажного отсека пикапа.
  Такой транспорт рассчитан на тех, кто любит проводить уик-энды за городом, у реки или озера. Система обустроена отсеком для кухни и зоной отдыха, где можно укрыться от непогоды.

Любители каравангинга мастерят свои творения из фанеры, пластика, пенопласта и иных материалов. Размеры подбираются такими, чтобы общие габариты позволяли водителю безболезненно маневрировать даже в стеснённых условиях.

Выбор материалов зависит от целей использования. Если предполагается, что путешествия будут не только летом, то делаем прицеп с хорошо утепленными стенками, однако размеры в этом случае слегка увеличатся по периметру.

У прицепа-дачи, который планируется использовать в максимально автономном режиме, должна быть лучшая функциональность всех рабочих зон. Такой транспорт становится домом на длительное время путешествий, поэтому должен быть оснащён всем необходимым, например, душем, туалетом, зоной отдыха для нескольких человек.

https://youtube.com/watch?v=xu4xUudEb7w

Регистрация самодельного автоприцепа в ГИБДД

Последним этапом будет регистрация самодельной модели собственного производства. ГИБДД отправит владельца и прицепом на экспертизу

Важно, чтобы лаборатория была аккредитована. Надо сохранять чеки на использованные комплектующие, а главное – сертификат на шарнирное устройство, тот самый крепежный элемент

При таком обстоятельстве его лучше покупать. Из стандартных бумаг нужны: копия паспорта владельца и авто, фотографии прицепа для легковых автомобилей своими руками, заявление в ГИБДД о постановке тягово-сцепного устройства на учет, квитанцию о госпошлине. При наличии документов раньше надо было пройти технический осмотр, положительным решением которого признавалось соответствие прицепа нормам, после чего ставили на учет и выдавали номера. Более подробна данная процедура описана в данной статье.

Постоянно проходят мероприятия и выставки для демонстрации автомобильной техники. Автомобилисты любят похвастаться легковым прицепом, созданным своими руками, который вписывается под стиль авто, хотя бы за счет цветовой гаммы. Сегодня выгодно делать прицеп самостоятельно. Индивидуальные решения пополняют коллекцию технических находок при конструировании прицепа. Надежность и безопасность остаётся неизменным правилом.

Автоприцеп в дальней дороге путешественникам необходим, он позволяет взять с собой все необходимые вещи, а их может оказаться немало. Автоприцепы промышленного производства представлены в широком ассортименте, но у них есть один существенный недостаток – достаточно высокая цена.

Фаркопы для автомобилей

Чтобы соединить автоприцеп с кузовом автомобиля, на автомашину нужно установить фаркоп. Тягово-сцепное устройство (ТСУ) для авто состоит из частей:

• шарнира с крюком;
• силовой балки;
• розетки для подсоединения проводов.

Промышленностью выпускаются фаркопы различной конструкции, есть ТСУ, в которых крюк приваривается к балке сваркой, и вместе с шарниром он представляет собой единую, монолитную конструкцию. Но чаще производятся шарниры со съемным крюком, и этот вариант устройства имеет преимущество – в случае повреждения сцепного соединения или износа шара соединительную муфту всегда можно заменить.

Также существуют ТСУ, где шар с крюка может сниматься, и его можно менять отдельно. Многие фаркопы оснащены предохранительным устройством, препятствующим полной потери соединения авто с прицепом, оно необходимо для подстраховки.

Важная информация

Чтобы сделать этот веб-сайт лучше, мы разместили cookies на вашем устройстве. Вы можете изменить свои настройки cookies, в противном случае мы будем считать, что вы согласны с этим.

Прицеп-подкат предназначен для буксировки легковых автомобилей методом частичной погрузки. Прицеп-подкат должен перевозиться в разобранном виде, в противном случае на первом посту ДПС Вам выпишут штраф, т.к. прицеп-подкат без автомобиля будет считаться прицепом. со всеми вытекающими. При конструировании был сделан акцент на поворот колес, т.к. без поворотных колес есть занос при буксировке автомобиля. Есть фото испытаний и самого изделия. P.S. Отдельное СПАСИБО пользователям: sanfox за 3D-модель «Колесо ступица ВАЗ. » и Dimka_88 за «Лебедка Q=0.5т». А так же пользователю BMW 8 series с автомобильного сайта из Челябянска. В принципе это его идея. Просто я постараля незамысловатые эскизы превратить в чертежи, а их в изделие с испытаниями и последующей эксплуатацией.

Состав: 3D детали и сборки. Деталировки, спецификации, сборки. STEP файл, Инфо файлы (изображения)

Софт: КОМПАС-3D 16.1

Дата: 2018-09-17

Просмотры: 1 144

10 Добавить в избранное

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

• колеса и рессоры от старого авто, разобранного на запчасти;
• куски листового железа;
• швеллер или уголок;
• различный крепеж (гайки, болты);
• куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

• Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
• Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
• Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
• Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
• Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
• Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
• Его дорожный просвет не может быть меньше клиренса буксирующего авто.
• Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
• Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
• Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
• Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
• К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
• Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
• У прицепа должны быть места для установки домкрата.
• Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
• Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
• Его окраску и внешний вид регламентирует ГОСТ 7593-80.
• Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
• Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
• Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
• Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
• Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
• Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

Статья в тему: Как правильно выбрать тормозные колодки авто

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

1. Тягово-сцепное устройство – 1 шт.
2. Ось задней ступицы от переднеприводного автомобиля – 2 шт.
3. Задняя ступица от того же авто, что и ось – 2 шт.
4. Рессоры от любой машины – 2 шт.
5. Серьга заднего конца рессоры –2 шт.
6. Стремянки с подкладками – 2 комплекта.
7. Амортизаторы – 2 шт.
8. Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
9. Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
10. 2 отрезка П-образного швеллера №5 для изготовления балки моста.
11. Шарнирная петля – 4 шт.
12. Устройство фиксации борта – 4 шт.
13. Задние фонари – 2 шт.
14. Многожильные изолированные провода.
15. Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
16. Листовая сталь толщиной 0,8 мм.
17. Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

Статья в тему: Покраска бампера своими руками

Преимущества и недостатки

 Прицеп-палатка — практичный вид походного жилья, который подходит для проживания большого количества человек.

• Легко ездить. Благодаря небольшим габаритам прицеп без проблем передвигается по любым дорогам.
• Легко устанавливать. Чтобы научиться быстро разворачивать палатку, достаточно единожды сделать это. К каждой модели прилагается инструкция.
• Легко хранить. Прицеп не занимает много места, поэтому его можно держать в гараже или под навесом.
• Вместимость. Палатка может вместить несколько комнат и спальных мест, позволяющих расположиться всей семьей или большой компанией.
• Возможность сцепиться с внедорожником. Прицеп-палатка 4×4 может проезжать по самым труднодоступным местам.
• Стоимость. Дома на колесах и кемперы стоят дороже.

С компактным прицепом-палаткой легко ездить и парковаться

Один из недостатков прицепа-палатки – необходимость разбирать и заново собирать его. Другая неприятность – минимальный набор удобств.

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

• колеса и рессоры от старого авто, разобранного на запчасти;
• куски листового железа;
• швеллер или уголок;
• различный крепеж (гайки, болты);
• куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Требования к самодельным прицепам

Перед постановкой прицепа на учёт в ГИБДД его следует обязательно проверить в специализированных лабораториях. Уполномоченные сотрудники выполняют осмотр, сверяют номера, изучают представленные владельцем документы. Затем выполняются работы по технической экспертизе и испытаниям конструкции. Подводя итоги проверки, составляется специальный протокол.

Отталкиваясь от заключений в протоколе, делается вывод о том, допускается ли постановка на учёт изучаемого прицепа. Если претензий нет, водитель получает свидетельство. Но если обнаружены несоответствия, ТС возвращается собственнику для исправления ошибок, после чего проводится повторная экспертиза.

Есть несколько основных требований, на которых эксперты концентрируют особое внимание при проверке. Это во многом зависит от категории прицепа

В 2020 году акцент делается на следующих моментах:

• для прицепов первой категории до 750 кг основными аспектами будет маркировка и корректность работы светотехники;
• если это вторая категория, тогда обязательно потребуют наличие тормозной системы и протокола, подтверждающего успешность испытаний тормозов;
• прицепы третьей категории не пройдут экспертизу, если не будет предусмотрено антиблокировочной системы.

У всех лабораторий стандартный план проверки. Отличаются они только по срокам оказания услуг и по расценкам.

Применение опорного колеса для легкового прицепа

Приобретая себе автомобиль, многие автовладельцы, со временем, приходят к мысли, что им просто необходим прицеп. И это не удивительно, так как багажное отделение транспортного средства имеет ограниченный объем, а иногда возникает потребность в перевозке крупногабаритных грузов.

Автомобильные прицепы для легковой машины могут отличаться по своему внешнему виду, но у них у всех есть схожие конструкционные особенности:

1. Два автоколеса – для возможности перемещения изделия с помощью авто.
2. Прочная и надежная металлическая рама, способная выдерживать довольно большие нагрузки.
3. Сцепной шар, предназначенный для подсоединения к фаркопу транспортного средства.

Конечно, существует еще несколько важнейших узлов, которые могут входить в конструкцию подобных изделий. Например, опорное колесо для прицепа.

Для чего предназначено опорное колесо

Предназначение опорного колеса для легкового прицепа – обеспечивать возможность перемещения всей конструкции без использования для этой цели самого автомобиля. Подкатное колесо пришло на смену опорной ноги с хомутом. Второй вариант предназначен прежде всего для фиксации изделия на одном месте, но и позволяет его перемещать, за счет прикладывания определенного физического усилия.

Подкатное колесо для прицепа заметно облегчает этот процесс, так как не требует использования физической силы для поднятия и удержания изделия на весу.

Выбор подкатного колеса для прицепа

На самом деле выбор подобного устройства достаточно не прост, так как существует довольно существенное разнообразие доступных вариантов. Съемный тип – устанавливается на опорную ногу только во время необходимости зафиксировать прицеп на одном месте и возможности в дальнейшем легко его переместить с места на место.

Складываемый вариант – что такое? При опускании прицепа на опору подобная конструкция автоматически выставляется в рабочее положение. Во время подсоединения автомобильного прицепа к транспортному средству, опорное подкатное колесо для прицепа прячется под дышло всей конструкции, тем самым, совершенно не препятствуя дорожному движению, даже в экстремальных условиях. Также существуют варианты, позволяющие легко изменять высоту опорной ноги, которая заканчивается таким колесом.

Естественно, что хомут опорного колеса прицепа является важнейшей составляющей частью всей конструкции. Именно эта часть изделия позволяет человеку легко управлять довольного габаритной и не самой легкой конструкцией, которой является прицеп для легкового автомобиля.

Изготавливаем подкатное колесо своими руками

Для примера изготовления подобной конструкции самостоятельно, мы решили рассмотреть вариант создания подкатного колеса из домкрата своими руками.

Что для этого необходимо:

• Старый домкрат от Жигули;
• Колесико необходимого размера, которое можно легко приобрести на ближайшем развале или в магазине;
• Металлическая пластинка;
• Болты для крепежа;
• Грунтовка по металлу и краска.

Из инструмента потребуется:

• Дрель по металлу с определенным диаметром сверла;
• Сварочный аппарат;
• Кисточки для проведения покрасочного процесса.

Преимущество этого варианта заключается в его простате и быстроте.

Процесс выглядит так:

К домкрату крепится колесико и металлическая пластинка с помощью сварки.
Готовую систему грунтуют и красят – учитывая эксплуатацию под открытым небом и на различных дорожных покрытиях, это сделать необходимо.
Выбирается место на дышле металлической рамы

Важно выбрать такое месторасположение, чтобы установленное нововведение не мешало при использовании автоприцепа и не создавало опасных ситуаций. При этом, была максимально удобной для использования человеком.
Делаются отверстия в дышле и пластине

Конструкция фиксируется на автоприцеп. Конечно, можно закрепить ее и с помощью сварки, но в таком случае не будет возможности быстро демонтировать ее в случае необходимости.

Особенности самодельного прицепа

Решение сделать что-то своими руками обычно обусловлено несколькими нюансами:

• нет денег на покупку заводского изделия;
• есть собственные оригинальные идеи, которые хочется реализовать;
• попытка эксперимента и проверка собственных сил;
• отсутствие у производителей того, что нужно вам.

Если у вас не возникает сложностей с тем, как сварить несколько металлических элементов и как сделать дышло или тент, тогда есть все шансы собрать автоприцеп своими руками. Но у меня есть несколько замечаний на этот счет. Советую их почитать прежде чем брать чертежи и начинать собирать конструкцию у себя в гараже.

Сначала о положительном. Сборка не такая сложная при наличии определенных навыков. Плюс вас ограничивает только ваша фантазия и реальные потребности или требования к прицепу. На этом, пожалуй, все.

Теперь переходим к реальным фактам касательно самодельных автоприцепов.

• Все легковые прицепы обязаны соответствовать строгим нормам. Потому изготовление своими руками ограничивается довольно жесткими рамками;
• Каждый узел должен проходить проверку на соответствие;
• Согласно действующим законам, почти все элементы автоприцепы при самостоятельной сборке обязаны быть заводскими и иметь соответствующие документы о происхождении и подлинности;
• По факту экономия на самодельных прицепах — это самообман, поскольку почти все придется покупать в магазинах;
• Вам не удастся сделать конструкцию из мусора, скопившегося в гараже;
• Дополнительной сложностью таких автоприцепов является их регистрация. О ней поговорим отдельно.

Но почему в стране действуют такие жесткие законы и нормы? Неужели правительство просто хочет лишить людей возможности делать что-то своими руками, заставляя покупать только заводские устройства?

Нет. Дело в другом. Основная масса самоделок характеризовались раньше, до вступления в силу таких ограничений, крайне низкой надежностью. Их собирали из чего попало, в результате чего подобные машины с прицепными конструкциями на колесах создавали реальную угрозу на дорогах, провоцировали аварии и ДТП. Нередко и со смертельным исходом.

В связи с этим было принято решение не о запрете на самодельные устройства, а о жестких требованиях к ним. Как по мне, это логично и очень правильно. Безопасность на дороге должна быть превыше любой экономии.

Давайте реально смотреть на вещи. Сегодня есть ряд производителей, которые официально производят и реализуют прицепы на российском рынке. Сопоставьте их цену со стоимостью отдельных узлов и агрегатов, которые вам понадобятся для сборки. Особой экономии вы не ощутите. Добавьте сюда такой момент как регистрация самодельного транспортного средства, и получите дополнительную головную боль.

Нет, я вовсе не отговариваю вас пытаться собирать автоприцепы самостоятельно. Есть и готовые чертежи, фото и видео руководства, по которым можно создать нечто необычное и качественное. Если вопрос только в желании реализовать свои задумки, то ничего плохого в изготовлении соответствующего всем нормам самодельного автоприцепа я не вижу.

Но если вы просто хотите сэкономить, у вас это вряд ли получится. И это факт. Потому я придерживаюсь идеи покупки автоприцепов заводского типа с рессорами, прошедшими все испытания, с конструкцией в соответствии с требованиями и прочими элементами, в надежности и безопасности которых я не буду сомневаться.

Сборка включает несколько основных этапов:

• изготовление рамы, которая обеспечит прочность и надежность всей конструкции;
• создание соединительного узла, то есть элемента, соединяющего прицеп с автомобилем;
• сборка соединительной муфты для крепления прицепа к машине (фиксируется болтами или сваркой);
• изготовление оси транспортного средства;
• домкраты стабилизации — это не обязательные элементы, но улучшающие поведение конструкции на дороге;
• создание днища и изготовление бортов;
• выполнение электропроводки и подключение осветительных приборов.

Четко выполняя работу шаг за шагом, можно добиться отличных результатов и даже превзойти некоторые заводские решения.

Подведение итогов

Самодельный как и для автомобиля, будет способен расширить ваши возможности. Последний вариант можно использовать для транспортировки грузов, какой бы конфигурацией они ни обладали. При этом совершенно нет риска повредить машину. Несмотря на то что прицеп может обладать своими определенными особенностями, рекомендации, приведенные выше, являются общими для всех вариантов. Если есть желание, самодельный прицеп для лодки или для автомобиля можно оборудовать тормозной системой, а также освещением. Однако решение данных вопросов специалисты рекомендуют доверять профессионалам.

Похожие записи:

Все о гортензии метельчатой: от посадки до ухода в открытом грунте Чипсы из лаваша Способы проверки свечей зажигания Как усилить сигнал 4g-модема Схема термостата Как согнуть трубы из различных материалов без трубогиба в домашних условиях
