Приспособления для заточки ножей своими руками: чертежи, видео

Заточка ножей – необходимые условия

Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия. В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.

Для каждого лезвия подбирается свой оптимальный угол:

для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
ножи для резки твердых материалов – в 30–40 градусов.

Не имея специального приспособления, наточить лезвие под нужным углом затруднительно. Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента. Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

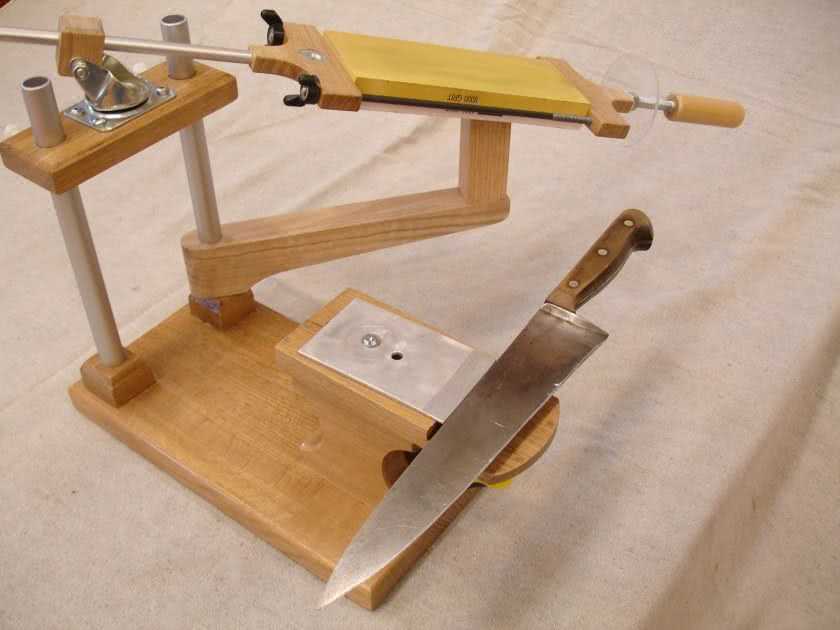

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см;
резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска;
болты, гайки и саморезы, необходимые для сбора точилки;
гайки для прочной фиксации;
материал для подложки под нож, можно использовать текстолит или оргстекло;
неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы.

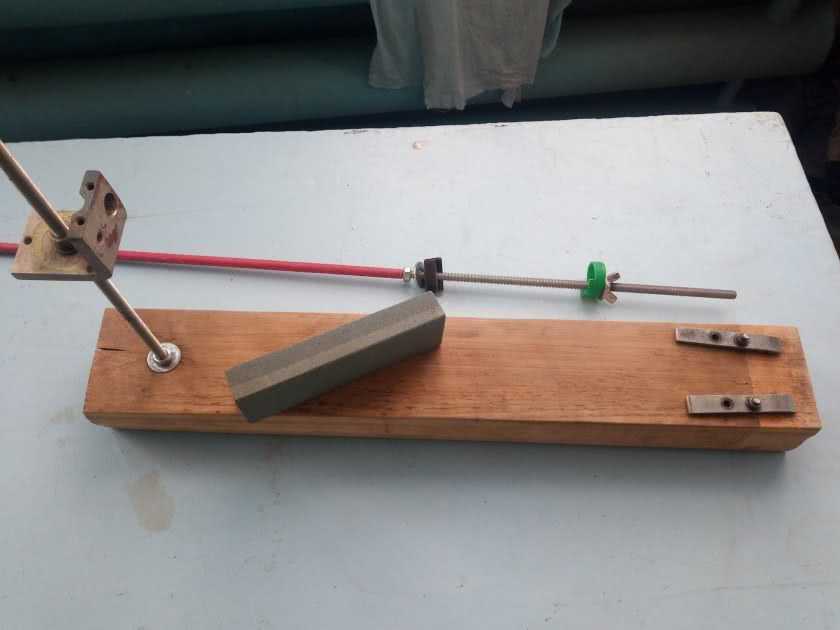

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

https://youtube.com/watch?v=zACJBKvLuv0

Что делать с тупыми ножами?

Если с ножами со сменными лезвиями проблем не возникает (естественно при наличии этих самых лезвий), то нож с затачиваемым лезвием нужно периодически подтачивать. Обычно для этого используется специальное приспособление для заточки ножей.

Приобрести такое, сейчас, не составляет труда. Но не все предпочитают подобное решение проблемы. И дело здесь не только в немалой стоимости подобных приспособлений. Качественные точилки стоят ощутимых денег.

Многим мастерам доставит огромное удовольствие станок, предназначенный для заточки ножей, сделанный своими руками. Хотя, даже используя обычный «голый» брусок, конечно, можно произвести заточку ножей своими руками, но чтобы качественно заточить нож используя только точильный камень, он же «брусок», необходимо иметь определённый навык и «твёрдые» руки, ведь потребуется сохранить угол заточки одинаковым по всей режущей кромке, а это не самая лёгкая задача. Облегчить её и призвано специальное точило для ножей будь оно заводского изготовления, или же созданное своими руками.

А вот просто ускорить заточку, поможет любое точило как заводского изготовления, так и сделанное своими руками.

Какие ножи нельзя точить самостоятельно

Для начала не рекомендуется при отсутствии опыта точить самостоятельно в домашних условиях те клинки, которые представляют какую-то ценность или особенно удобны и необходимы в работе. Неправильно их заточив, можно серьезно испортить лезвие. Лучше в таких случаях приобрести опыт на каких-либо менее ценных образцах, а затем при наличии навыка и соответствующих инструментах заняться обработкой других экземпляров.

Кроме того, сложности могут возникнуть с затачиванием серрейторов — ножей с зубчатой или волнообразной режущей кромкой. Конечно, существуют бытовые точилки, предназначенные и для таких лезвий, но разновидностей серрейторов множество, у иных моделей восстановить остроту кромки самостоятельно можно лишь при наличии опыта, специфических навыков и подходящих инструментов, и то это не всегда возможно.

Как видим, процесс затачивания ножей не такой уж простой. Берясь за него, нужно представлять себе порядок действий, сильные и слабые стороны того или иного точильного инструмента, а также свойства и предназначение самого клинка. Если все это имеется, с затачиванием не возникнет никаких проблем.

https://remboo.ru/instrumenty/zatochka-nozhey-svoimi-rukami.html
https://www.vseinstrumenti.ru/articles/stanki/kak-pravilno-tochit-nozhi/
https://edana.ru/sovet/kak-pravilno-tochit-nozhi/
https://army-today.ru/oruzhie/zatochka-nozhej
https://nowifi.ru/oruzhie/holodnoe/60-kak-pravilno-tochit-nozhi-bruskom.html
https://metalloy.ru/obrabotka/zatochka/nozhej
https://vkusnota24.ru/uborka/kak-zatochit-nozh-s-zubchikami-2.html
https://kitchen-smart.ru/aksessuary/kak-pravilno-tochit-nozhi.html
https://pro-instrymenti.ru/abrazivnye/kak-pravilno-tochit-nozhi-bruskom-vruchnuyu/
https://hoznauka.ru/poleznye-sovety/kak-tochit-nozhi-bruskom.html
https://mschistota.ru/sovety/natochit-nozh-podruchnymi-sredstvami.html
https://tden.ru/dom/kak-zatochit-nozh
https://remontkit.ru/poleznye-sovety/zatochka-nozha-vruchnuju.html
https://www.rmnt.ru/story/instrument/kak-pravilno-tochit-nozhi-bruskom.1240940/
https://posudaa.ru/poleznye-sovety/natochit-nozh-doma-vidy-tochilok

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

https://youtube.com/watch?v=O_ASl9e0rpQ

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
Транспортир или другой углоизмерительный инструмент;
Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
Ножовка по дереву;
Стамеска или долото (можно мощный нож);
Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

Основа конструкции – 2 уголка.
Подвижный пруток или спица с нарезанной резьбой.
Зажимные гайки с шайбами для закрепления наждака на прутке.
Рукоятка.
Отверстия для регулировки угла заточки и опирания подвижной части.
Набор регулировочных шайб.
Стяжные болты с гайками.
Стачиваемый край верхнего уголка.
Затачиваемое лезвие или нож.
Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Типичные ошибки при ручной заточке ножей

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

Первая и самая распространенная ошибка – недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым

Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло – оно даст возможность контролировать правильное проведение процесса.
Наличие грязи на клинке

Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой – мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа.
Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей.
Слишком сильный нажим. Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки.
Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Соблюдая простые правила и рекомендации, вам удастся успешно использовать устройство для заточки.

https://youtube.com/watch?v=GogChydZxTg

Как сделать точилку для ножей

Существуют разные варианты самодельных точилок, но имеющих схожее устройство. Рассмотрим изготовление ручных приспособлений для точения с чертежами и пошаговыми фото.

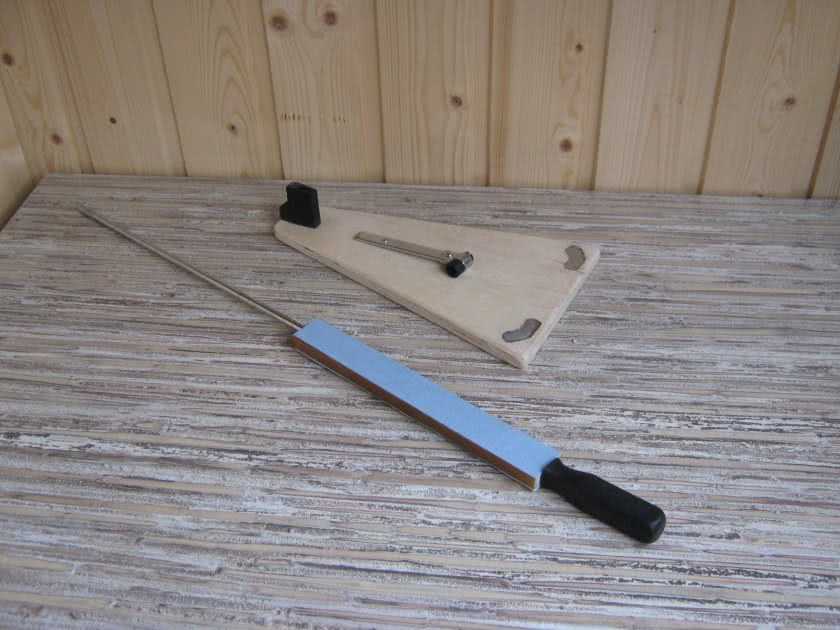

Регулируемая точилка

Для изготовления самодельного изделия нужно подготовить:

небольшую доску толщиной 20 мм;
наждачку;
шуруповерт;
молоток;
электрод большого диаметра;
электролобзик;
кусок ламината;
болты и гайки;
ручку из дерева;
шестигранник;
стеклотекстолит.

Процесс конструирования состоит из таких шагов:

Берем доску и вырезаем из нее небольшой кусок 25 см в длину и около 5 см в ширину. Затем обрабатываем заготовку при помощи наждачки. Деталь будет служить основанием точилки.
Проделываем в доске 6 отверстий.
В отверстия вставляем гайки.
Для изготовления направляющей используем толстый электрод. С детали молотком сбиваем верхнее покрытие, после чего шлифуем и сгибаем пополам.
Заготовку вставляем в отверстия, причем сделать это нужно под углом 65-70°.
Деталь в отверстия должна садиться плотно. Если это не так, можно применить клей.
Из куска стеклотекстолита лобзиком вырезаем прижимную пластину.
В пластине делаем отверстия с небольшим углублением, чтобы шляпки винтов не выступали наружу.
Помещаем пластину на деревянное основание и крепим болтиками под шестигранник.
Чтобы ключ всегда был рядом с точилкой, для него предусмотрено отверстие.
Из стеклотекстолита или текстолита вырезаем еще одну пластину.
В пластине делаем отверстия под аналогичный крепеж.
Крепим пластину к электроду.
Изготавливаем из стального прута направляющую для камней длиной 57 см. На край заготовки надеваем ручку от обычного напильника.
Для крепления камней используем небольшой хомут, который нужно обрезать и сделать отверстия. В результате получим две детали, как на фото.
На металлический прут устанавливаем гайку с нарезанной сбоку резьбой и винтом.
На направляющую надеваем пружину, которая позволит менять камни для заточки, не откручивая гайку с зажимным болтом.
Основание для камней изготавливаем из куска ламината, для чего материал просто нарезаем на полосы. Их размер должен быть 200х25 мм.
На отрезки ламината при помощи клея закрепляем наждачку разной зернистости.
Для фиксации бруска в станок, планку ставим пазом в уголок направляющей, а вторым уголком посредством пружинки обеспечиваем прижим бруска.
Вставляем направляющую с заточным бруском в подготовленное отверстие, после чего приступаем к заточке.
Для заточки нож помещаем под пластину, сперва ослабив, а после закрепив винты.
Путем перемещения бруска производим заточку.

Заточное устройство своими руками

Поворот приспособления на 900 осуществляется только по направлению к себе. В отношении оси набегающего цилиндра абразива отрицательный угол направляющей пластины недопустим. В качестве ограждающего упора выступает площадка подручника.

Чертеж приспособления для заточки сверл

Направляющая пластина подбирается из листовой стали толщиной 5–8 мм. Вдоль верхней плоскости выфрезеровываем угловую канавку. Углубление, где будет покоиться сверло, выполняется на станке.

Самодеятельность с подручным инструментом допустима в случае замены материала на толстый текстолит. Тогда подойдёт ручной фрезер. Требуется выборка без отклонения глубины и направления, иначе не добьёмся точности выполнения операции по восстановлению режущей кромки сверла.

Удобство в том, что при продольном движении сверла по пазу площадь опоры увеличивается за счёт контакта ладоней с направляющей пластиной. Проворачивание сверла при контакте с точилом, произвольное изменение угла заточки не грозит.

Опорная пластина несёт снизу втулку. Обычно это обрезок трубы. После сварки внутренний диаметр калибруется развёрткой. По размеру трубки подбираем кронштейн и болт. Закажем выточить 2 гайки с цилиндрической поверхностью со свободной посадкой в трубку.

Сборочный чертеж зажима точилки

Проверка и самоконтроль

Прикручиваем кронштейн в последнюю очередь. Его положение предопределит функциональность заточного устройства для спиральных свёрл. Пора провести пробную заточку. Касаясь абразива выше центра оси точильного круга, подправляем режущую часть, подъём за счёт шарнира – обработка затылка.

Распространённые ошибки при заточке:

Правильная заточка спиральных изделий

Биение сверла вследствие разницы в длине режущих кромок.
Несимметричность режущих кромок.

В первом случае вследствие смещения оси сверла усложняется попадание в точку кернения. Диаметр отверстия превысит диаметр сверла. Тонкое сверло сломается. Разноугольность режущих кромок ведёт к преждевременному износу задействованной кромки при замедлении работы.

Как сделать правильно повторную заточку. Закажем токарю бобышку с внутренним конусом. Крепим её на стальной лист. Упираем хвостовик в конус, оставляем риски на металле плечиками боковых кромок. Не совпали? Дорабатываем до оптимума.

Шаг №2 — режем по разметке

Режем по разметке

Заготовку зажимаем в тисках, и по разметке производим рез болгаркой.

Гайка с выпиленным пазом для сверла

В итоге должно получиться так, как показано на фото выше.

back to menu

Как точить ножи ручным приспособлением

Проверить, правильно ли вы подобрали угол на ручном приспособлении очень просто.

ФОТО: YouTube.comПрежде чем точить ножи, нанесите на кромку лезвия краску маркером и по истиранию этой краски вы сразу увидите, насколько правильно идет заточка

Второй важный момент – правильное размещение наждачной бумаги. Рекомендуется наклеить ее на стекло или идеально ровную каменную столешницу. Для наклеивания можно использовать тонкий двусторонний скотчи или приобрести наждак с уже готовым липким слоем на обратной стороне.

ФОТО: YouTube.comДля заточки используют три вида шкурки: сначала грубую, для предварительного выравнивания. Держите приспособление за ручку и направляйте движения вперед-назад с небольшим нажимомФОТО: YouTube.comПотом последовательно меняйте наждак на более мелкий для точной правкиТаким образом вы довольно быстро и точно вернете лезвиям фуганка или рейсмуса былую остроту, причем без особых усилий и специальных инструментов

Приспособление действительно очень простое и пользоваться им довольно удобно. Главное – не доводить ножи до такого стояния, когда править их уже будет невозможно. А для этого – тщательно осматривайте доски перед работой и удаляйте все гвозди. А вот еще один вариант наточки лезвий, теперь на станке :

Watch this video on YouTube

В этом случае угол заточки лезвия можно регулировать подъёмом и опусканием заточного круга.

Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

Станок для заточки сверл

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

Точная центровка вала двигателя без радиального биения.
Возможность установки дополнительного защитного кожуха.
Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

Шаг №1 — разметка гайки

Разметка гайки

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

back to menu

Электрические устройства для заточки ножей

Процедура создания электрического заточного станка проста: достаточно снабдить практически любое приспособление для заточки ножей и ножниц электроприводом. Подобный заточной станок позволяет быстро и качественно наточить изделие и при этом обеспечивает у кромки лезвия более качественную вогнутую полочку.

Механизм электроточила для натачивания ножей содержит в себе направляющую, которая размещена вдоль оси вращения точильного бруска, и при помощи которой прилаживается лезвие под заданным углом. Угол заточки выставлен и задаётся направляющей, а усилие прижима определяется мастером.

https://youtube.com/watch?v=QlJh0w7TxcY

Особое внимание требуется уделить скорости затачивания, т.к. электропривод позволяет наточить изделие с большой скоростью, в результате чего поверхность ножа нагревается

Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится. Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть.

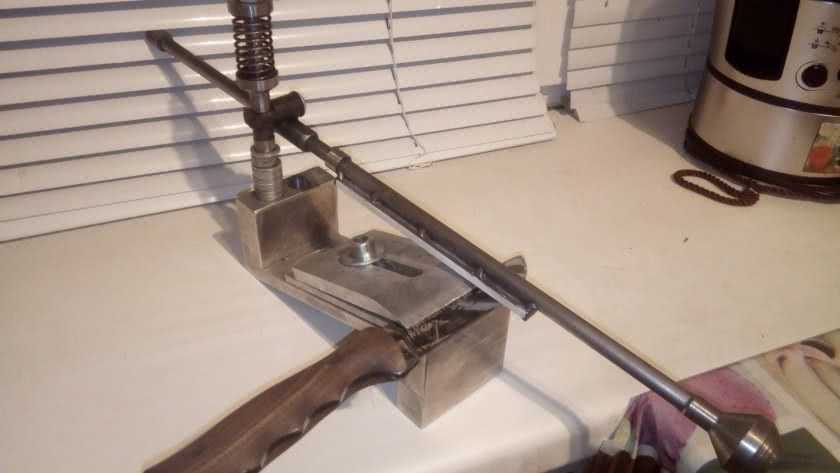

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
Железная пластина 200*65 мм и толщиной металла 4 мм.
Рояльная петля, длиной 92 мм.
Шпилька М8 длиной 325 мм.
Гайки и болты с резьбой М8.
Сверло 6,5 мм.
Метчик М8.
Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

металлический квадратный профиль 40×40 мм;
мебельная скоба, шириной 40 мм;
пара заклёпок;
брусок фанеры 42×25 и толщиной 18 мм;
болт и гайка М5;
пара гаек-барашков М8;
оселок;
стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе

Приспособления для заточки ножей своими руками
