Самодельные провода для прикуривания авто

Как не купить «левые» провода для прикуривания

Сегодня рынок наполнен готовыми комплектами проводов для прикуривания, большинство из которых не имеют названия или подробной маркировки, по которой возможно определить качественные характеристики изделия. Не всегда удается даже определить производителя комплекта.

Отсутствие подобной информации, а также излишне низкая цена товара должны насторожить покупателя, так как недобросовестные производители грешат тем, что уменьшают толщину медной жилы и неестественно увеличивают толщину изоляции. Если вам «повезло» приобрести именно такие провода, то запуск двигателя от «донора» нужно производить не сразу, а только после того, как ваш аккумулятор немного подзарядится. При попытке запустить двигатель сразу такие провода попросту могут загореться.

И в заключение можно сделать простой вывод: провода для прикуривания стоят не так уж дорого, купите их и возите с собой. Пусть вашей машине они и не понадобятся, но с их помощью вы сможете помочь кому-то другому в сложной ситуации.

Запуск двигателя от другой батареи

Данная методика является более безопасной, поскольку не весь автомобиль участвует в процедуре, а лишь аккумулятор. Поэтому на такую помощь большинство водителей соглашается охотнее

Тем не менее, несмотря на всю простоту запуска машин по данной технологии, необходимо соблюдать меры предосторожности во избежание серьезных неприятностей

Собственно сама инструкция по прикуриванию проблемной машины при помощи другого аккумулятора:

  1. Автомобиль донора нужно заглушить.
  2. Источник питания отсоединяется от бортовой сети автомобиля-донора путем отсоединения клемм. Если в этом есть необходимость, АКБ изымается из моторного отсека.
  3. На реципиенте зажиганию нужно придать нулевое положение, после чего отсоединяется отрицательный контакт с минусовой клеммы
  4. Теперь обе батареи соединяются между собой следующим образом: рабочий плюс — с положительной клеммой разряженной батареи. То же самое с минусом — от рабочей АКБ к разряженной. При этом изначально оба «крокодила» цепляются к рабочему аккумулятору.
  5. При касании минусового зажима к разряженной АКБ может появиться искрение. Пугаться не нужно — это указывает на начавшийся процесс подзарядки. После соединения проводов следует проверить их надежность.
  6. Выждать не менее минут, чтобы разряженная батарея немного подзарядилась.
  7. После ожидания можно пробовать запустить двигатель реципиента. При этом провода остаются в заданном положении. Даже в случае глубокого разряда АКБ двигатель должен запуститься без проблем.
  8. После того как двигатель запустится, ему нужно поработать минут для дополнительной подзарядки собственной батареи.
  9. Заглушить мотор, убрать провода с обоих аккумуляторов.
  10. Повторно завести реципиента. Если все в порядке дело сделано и донору следует вернуть его батарею и также завести его.

Не стоит прикуривать автомобиль данным способом в морозные дни при температуре ниже отметки в −25 C. А также, если замерз электролит.

Как правильно «прикурить» автомобиль

Этот вопрос может возникнуть в любое время, однако особенно актуальным он становится в холодное время года. Ведь при низких температурах даже новые аккумуляторные батареи разряжаются значительно быстрее. Существует ряд нюансов, которые необходимо знать перед тем, как «прикурить» аккумулятор от другого аккумулятора

В частности, техническое оснащение, порядок действий, меры предосторожности. Обо всем этом и не только мы расскажем подробно

Схема прикуривания автомобиля.

Алгоритм, как правильно дать «прикурить» автомобилю. Очередность действий будет следующей:

  1. Дайте двигателю машины-донора перед процедурой поработать около 5 минут на 2000-3000 об/мин. Это делается для того чтобы аккумулятор дополнительно подзарядился.
  2. Заглушите перед «прикуриванием» двигатели, выключите зажигание, а также все электроприборы обоих автомобилей!
  3. Подсоедините концы «плюсового» провода сначала к батарее машины-донора (от которой «прикуривают»), а потом к машине-реципиенту.
  4. Подсоедините концы «минусового» провода аккумулятора. Сначала к «минусу» аккумулятора машины-донора, а потом к любой зачищенной от ЛКП металлической поверхности (например, блоку двигателя) или к выступу на корпусе машины. Однако помните, что в момент запуска двигателя существует вероятность возникновения искры на «минусе». Поэтому соблюдайте пожарную безопасность, и «прикуривайте» на открытом воздухе или в хорошо проветриваемом помещении. Если вы не нашли подходящего выступа, то подсоедините провод к «минусу» АКБ реципиента.
  5. Обязательно соблюдайте полярность! Один провод должен соединять два «плюса», а второй — два «минуса». Если вы перепутаете полярность, возникнет короткое замыкание, и существует высокая вероятность выхода из строя всей электроники автомобиля!
  6. Сядьте на руль автомобиля-реципиента и попытайтесь запустить двигатель. Если аккумуляторная батарея машины-донора в порядке, и вы все сделали правильно, то мотор запустится без проблем.
  7. Выставите количество оборотов двигателя в пределах 1500-2000 об/мин, дайте поработать ему около 5 минут чтобы батарея набрала некоторую емкость.
  8. Отсоедините провода от обоих аккумуляторов в обратной последовательности (то есть, сначала отсоедините от реципиента, а потом от донора, сначала «минусовой» провод, а потом «плюсовой»), упакуйте их, закройте капоты автомобилей.

Если в течении нескольких секунд машину «прикурить» не удалось, то попробуйте поступить следующим образом:

  1. С подсоединенными проводами и выключенным двигателем и зажиганием у реципиента запустите двигатель донора.
  2. Дайте поработать ему около 10 минут на 2000-3000 об/мин. Так произойдет подзарядка обоих аккумуляторов.
  3. Выключите ДВС, зажигание и все электроприборы донора. Повторите попытку по запуску двигателя реципиента.

Таким образом, правильно «прикурить» автомобиль от другого аккумулятора совсем несложно. Теперь рассмотрим несколько распространенных ошибок, которые допускают неопытные автовладельцы. Мы постарались выстроить их в порядке приоритета по безопасности.

  1. «Прикуривают» от машины с запущенным двигателем.
  2. Не выключают зажигание и/или электроприборы в процессе «прикуривания».
  3. «Прикуривают» от аккумулятора, который имеет меньшую емкость, чем та, которой обладает их батарея.
  4. Не соблюдают последовательность действий (алгоритм подсоединения отдельных контактов).
  5. Используют некачественные провода (с малой площадью поперечного сечения, некачественными контактами на «крокодилах», хрупкой изоляцией).
  6. Не придерживаются правил безопасности (в том числе, пожарной).

Чтобы избежать появления этих ошибок — следуйте четкому алгоритму и вы сможете безопасно запустить двигатель вашей машины от другого аккумулятора.

Как выбрать провод?

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Провода для прикуривания своими руками

Комплект проводов для прикуривания автомобиля можно изготовить и самому. Обычно их самостоятельно изготавливают те автолюбители, у которых есть доступ к недорогим комплектующим.

Для этого потребуются:

  • два провода медного многожильного сечением не менее 25 кв.мм и длиной не менее 2-х метров с ПВХ изоляцией разных цветов (лучше, черного и красного);
  • бокорезы или острый нож для снятия изоляции;
  • мощный паяльник (от 60 Ватт), припой ПОС-60, активный флюс для залуживания и пайки;
  • изоляционный кембрик или термоусадка для изоляции места соединения с зажимом;
  • пассатижи;
  • 4 мощных медных или латунных зажима-крокодила.

При этом такие обычные варианты крокодилов использовать нельзя!

Процесс изготовления самодельных проводов для прикуривания несложен:

  1. Снимается изоляция ПВХ на концах проводов на расстояние приблизительно 1,5 см.
  2. Залуживаются медные провода и места пайки зажимов.
  3. С помощью пассатижей и молотка провода закрепляются на зажимах.
  4. Запаиваются места электрических контактов проводов с зажимами. При качественном обжиме места контакта пайку можно не производить, она имеет второстепенное значение, так как при больших токах и нагревании, может разрушиться. В качественных проводах электрическое соединение закрепляется методом точечной сварки.

Провода для прикуривания своими руками

Провода для прикуривания автомобиля должны соответствовать большому току, который передает работающий генератор исправного автомобиля. Если сечение или материал провода не рассчитаны на такую нагрузку, сами материалы низкого качества, то произойдет их нагрев и оплавление.

Это может привести к возгоранию и порче не только проводов — пострадать может как машина донора, так и прикуриваемый от него автомобиль.

Вы должны знать, что минимально допустимое сечение проводов для прикуривания 10 мм. Такой провод выдержит пиковую нагрузку в 200 — 250 А и поможет завести обычный легковой автомобиль.

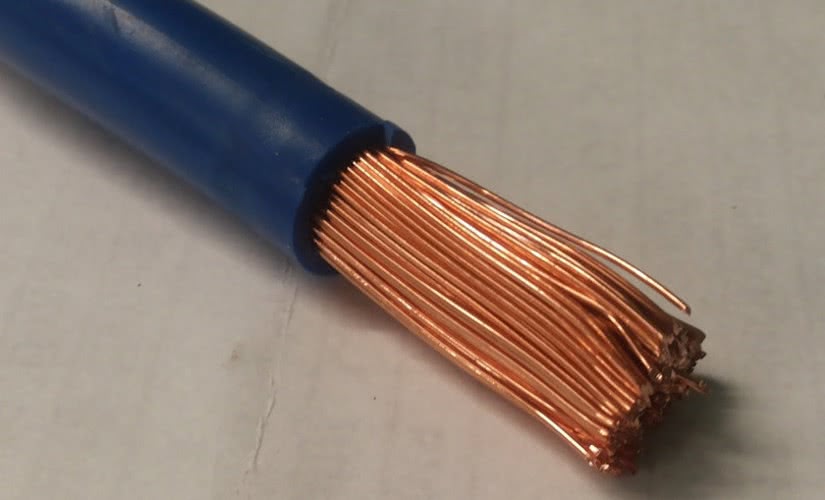

Выбор кабеля для проводов

Рекомендуется при изготовлении проводов для прикуривания своими руками взять медный кабель для сварки с сечением 25 мм. Такому проводу не повредит даже ток нагрузки в 700 ампер. Кроме большого сечения, сварочный кабель имеет прочную изоляцию, что предотвратит короткое замыкание с корпусом автомобиля.

Имея более низкое качество, чем заявлено, такой провод при разматывании теряет свою изоляцию и становится непригоден для безопасного использования

Поэтому, выбирая подходящий кабель, обращайте внимание на его внешнюю защиту. Она должна быть выполнена из мягкой резины, обладающей морозостойкими свойствами

Длина провода является величиной, прямо влияющей на его сопротивление. Чем эта величина ниже, тем надежнее и дольше будут служить провода для прикуривания. Длины кабеля должно быть достаточно, чтобы дотянуться от одной машины к другой. Обычно вполне хватает 2-2,5 метра.

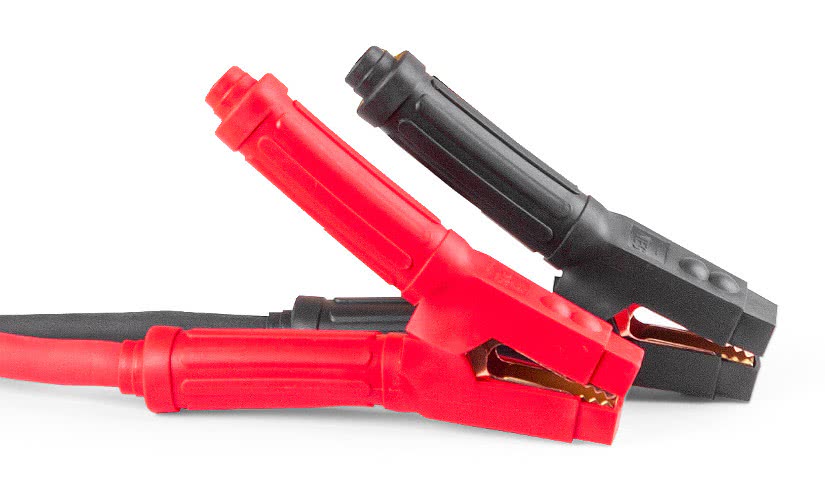

Выбор зажимов

Делая провода для прикуривания своими руками, необходимо уделить особое внимание зажимам (крокодилам), с помощью которых провода контактируют с клеммами аккумуляторов и массой автомобиля. От качества «крокодилов» также зависит сопротивление

Предпочтение следует отдать тем зажимам, которые имеют медные контакты или хотя бы медное покрытие.

Сборка проводов для прикуривания

Итак, у вас есть два куска провода и четыре зажима разной окраски. Вам понадобится острый нож для зачистки концов провода и несколько пластиковых затяжек. Присоедините одинаковые по цвету зажимы к одному из проводов. При помощи затяжек усильте крепление провода в зажиме. Повторите данную процедуру с другим проводом. Это все — теперь у вас есть свои провода для прикуривания.

  • кабель сварочный с сечением 25 мм длиной 5 метров — 710 рублей;
  • четыре зажима общей стоимостью 400 рублей.

Итого, ваши надежные и качественные провода для прикуривания обошлись вам на 500 рублей дешевле, чем те, которые предлагают в автомобильных магазинах.

Потратив совсем немного времени, вы будете абсолютно уверены, что эти провода надежны и всегда смогут помочь в случае необходимости.Теперь вы сможете не только выручить себя в трудной ситуации, но и оказать помощь друзьям или другим участникам дорожного движения.

Безменовский карьер

Рекомендовать место

22

3

Безменовский карьер – небольшое озеро, расположенное на востоке Московской области, в городе Балашиха. Озеро пользуется большой популярностью у местных жителей, это замечательная площадка для пикников.

Другое название Безменовского карьера – озеро Козлово. Этот водоём расположен на территории так называемого Озёрного лесопарка. Виды здесь удивительно живописные – озеро сплошь окружено лесом, а берега поросли травой. Это отличное место для отдыха на природе. На расстоянии буквально нескольких сотен метров от Безменовского карьера расположены и другие озёра – Юшина и Бабошкино.

Летом вода в карьере прогревается достаточно, чтобы можно было купаться. Также этот водоём очень популярен у рыбаков – здесь водится карась, окунь, щука и плотва. Кроме того, в окружающих карьер лесах сохранилось немало дикой живности – зайцы, белки, куницы и другие.

В целом, Безменовский карьер – отличное место, чтобы приехать на выходные и расслабиться на пляже. И хотя о комфорте речь не идёт, зато красивейшая природа компенсирует все недостатки.

Требования к качественным проводникам

Основная задача кабельного «прикуривателя» – обеспечить безопасную для аккумулятора автомобиля – донора передачу тока на стартер другой машины с минимальными потерями. К проводам выдвигается ряд требований:

  • потери напряжения – не более 1 В на всю длину прикуривающего устройства;
  • тип кабеля – медный многожильный (состоит из большого числа тонких проволок, скрученных в единый проводник);
  • минимальное время работы – 30 секунд, именно столько необходимо для запуска исправного мотора;
  • токонесущие жилы должны быть рассчитаны на ток не менее 500 ампер;
  • минимальная длинапроводников – 2,5 м, максимальная – 4,5 м.

Большую роль играет тип кабельной изоляции. На «прикуривателе», эксплуатируемом в средней полосе с минимальной зимней температурой до минус 40 °С, допускается применение изолирующего слоя из резины (пример – гибкий сварочный кабель, рассчитанный на большие токи). Для северных регионов необходим другой тип изоляции, изготовленной из морозостойкого силикона, способного выдержать температуру минус 60 °С.

«Крокодилы» для проводов

Основная рабочая часть пусковых проводов — это зубчатые захваты (также известные как «крокодилы»), которыми «цепляют» клеммы аккумулятора в соответствии с их полярностью.

Качественные «крокодилы» выделяются следующими особенностями:

  1. Материал — либо целиком медь, либо комбинированный состав из стали с медными зубьями. В дешевых проводах зубцы зачастую изготовлены из различных металлов и покрыты тонким медным напылением. Очевидно, что эффективность работы такого провода будет минимальной.
  2. «Ухватистость» — «крокодилы» должны максимально плотно и цепко захватывать клеммы аккумуляторов. Чем выше площадь соприкосновения, тем лучше.
  3. Соединение провода с рукояткой «крокодилов». Рекомендуется выбирать модели, в которых кабель соединяется с зажимом методом пайки — это продлит срок службы проводов и предотвратит риск их разрыва.
  4. Наличие изоляции на рукоятках: резиновые уплотнители снизят нагрев и предотвратят искрение провода при повышенных нагрузках.

Нежелательно приобретать пусковые провода, чьи «крокодилы» не отвечают приведенным рекомендациям — эффективность прикуривания может оказаться недостаточной для запуска двигателя.

Как правильно выбрать провода для прикуривания

Для того, чтобы выбрать качественные провода для прикуривания, они должны соответствовать определенным критериям и техническим характеристикам

Прежде всего внимание следует обратить на следующие моменты:

  1. Сечение проводов (их диаметр);
  2. Материал, из которого они изготовлены;
  3. Качество изготовления.

Теперь обо всем по порядку. Известно, что чем больше сечение провода, тем меньшим сопротивлением он обладает, и, соответственно, в нем происходит меньше потерь тока и напряжения.

Сечение проводов для прикуривания должно соответствовать объему двигателя автомобиля: чем больше литраж, тем мощнее стартер и, соответственно, больше потребление тока. Чем провода для прикуривания толще, тем большую силу тока они способны выдержать.

Минимальная площадь сечения проводов для прикуривания автомобилей с объемом двигателя до 1,5 л должна составлять 16 мм2 (диаметр примерно 4,5 мм), а оптимальная – в пределах 70 мм2 (диаметр 9,5 мм). Последних достаточно для большинства моделей легковых автомобилей и кроссоверов.

Лучший материал для изготовления проводов – это, безусловно, медь, так как она обладает наименьшим сопротивлением среди прочих материалов. Поэтому выбирать следует провода для прикуривания изготовленные из многожильного медного провода.

Качество изготовления пусковых проводов косвенно можно определить по местам соединения зажимов с проводами. Концы проводов обычно заделываются в мощные зажимы типа «крокодил» – это по праву считается самым «больным» узлом во всей конструкции.

Соединение концов пусковых проводов с зажимами обязательно должно быть выполнено на пайке, чтобы в местах соединения из-за повышенного сопротивления не было потерь напряжения (обычного обжима для этого не достаточно).

Допустимыми показателями потери напряжения в проводах для прикуривания длиной 1,5 метра составляют:

  • 1,2 В при токе до 100 А;
  • 2,3 В при силе тока 200 А.

Чем провода короче, тем будет меньше их сопротивление. Оптимальная длина проводов для прикуривания составляет от 1,5 до 2,5 метров.

Лучше всего выбирать провода, на «крокодилы» которых нанесена изоляция. В таком случае они будут меньше греться и искрить. Наличие острых «зубов» на зажимах также желательно для наилучшего контакта с клеммами аккумулятора.

Изоляция пусковых проводов должна быть сделана из морозостойкой резины или силикона (она должна быть прочная, но мягкая, чтобы не «дубела» и не крошилась на морозе). Поскольку под резиновой оплеткой активно идет процесс окисления, то лучше выбирать пусковые провода с силиконосодержащей изоляцией, однако найти их в магазинах достаточно проблематично.

В целях безопасности (дабы избежать ошибки при подключении) провода для прикуривания обычно выпускают двухцветными. Для соединения плюсовых клемм принято использовать красный провод, а для минусовых – черный.

Что нужно для проведения процедуры: как выбрать провода?

Автомобиль, от которого планируется осуществить «прикуривание», называется донором, а второй — реципиентом. Чтобы донора подключить к реципиенту, понадобятся соответствующие провода. Обычные провода не подходят, поэтому не пытайтесь осуществить запуск с их помощью.

Почему нужны специальные провода для «прикуривания»? Во время «прикуривания» (когда запускается двигатель второго автомобиля) происходит потребление тока большой величины. Он превышает ёмкость АКБ в 5-7 раз. Если провода будут иметь маленькое и недостаточное сечение, а также при наличии признаков их повреждений, то последствия могут быть непредсказуемыми. Чтобы автомобилисты представляли себе опасность использования неправильных, старых и некачественных проводов для «прикуривания», нужно сказать о возможных последствиях:

  • невозможность запуска двигателя второго автомобиля;
  • расплавление изоляции и удар электрическим током, если держаться за провод;
  • искрение, воспламенение и выход из строя электроники и электронных приборов.

Несоблюдение инструкций и правил ТБ при «прикуривании» авто может привести к ужасным последствиям

Ситуация с разрядом аккумулятора является непредсказуемой, и это не зависит от того, какая модель вашего автомобиля. Рано или поздно вам понадобится помощь запуска двигателя путем «прикуривания». Чтобы такие действия осуществить, нужно приобрести соответствующие провода. Эти провода так и называют «провода для прикуривания автомобиля» или «пусковые провода».

Провода для запуска двигателя путем «прикуривания»

Эти изделия представляют собой два провода красного и чёрного цвета. Концы этих проводов имеют «крокодилы» для подключения. Длина проводов влияет на стоимость изделия, а также на потери напряжения, но минимальное ее значение составляет 1,5 метра.

При выборе проводов важно учитывать такие критерии:

  1. Сечение. Главный параметр, значение которого не должно быть менее 12-15 мм.
  2. Длина изделия. Чем длиннее провода, тем проще осуществить их подключение к донору. Оптимальное значение длины составляет 2-3 метра.
  3. Потеря напряжения. При 100 А значение потери не должно быть более 1,3 В, а при 200 А – не выше 2,3 В через каждые 1,5 метра провода. Чем больше длина провода, тем выше потеря напряжения, поэтому не рекомендуется покупать изделия, длина которых превышает 4 метра.
  4. Материал сечения провода. Качественные провода изготавливают только из меди, так как этот материал имеет высокую проводимость. Провода из алюминия будут стоить в несколько раз дешевле, но при этом они будут малоэффективными, так как будут иметь значительные потери напряжения.
  5. Места соединения зажимов (крокодилов) с проводами. Эти места должны быть надежно обжаты, а также спаяны. Если зажимы с проводами являются одним целым, то это еще лучше.
  6. Зажимы. Они должны быть изготовлены из меди, а также иметь надежную пружину для качественного прижима.
  7. Максимальная сила тока. Это значение должно быть не менее 200А, так как при пуске мотора кратковременно через провода протекает ток в 5-7 раз больше емкости АКБ.

Можно ли изготовить пусковые провода для автомобиля самостоятельно? С точки зрения безопасности – делать это не рекомендуется. С точки зрения экономии, сделать провода самостоятельно можно, но при условии соблюдения следующих факторов:

  • для изготовления использовать толстые провода, сечение которых не должно быть меньше 10-12 мм;
  • материал провода должен быть медным;
  • на изоляции не должно быть мест её нарушения целостности;
  • длина проводов (каждого) не должна быть более 2 метров;
  • соединять провод с зажимом следует не только обжимом, но ещё и произвести пайку с применением олова;
  • выполнить надежную изоляцию мест спайки.

Только после этого можно пользоваться самодельными проводами для «прикуривания» автомобиля. Однако использовать их нужно при возникновении необходимости, а не постоянно, не забывая о том, что это самоделка.

Самодельные провода для «прикуривания»: при изготовлении выполнены все условия

Foto 2а

В продаже есть немало проводов для «прикуривания», но большинство из них быстро разочаровывают. Причина проста — экономия меди до абсурда. Решив закрыть этот вопрос, я купил шесть метров кабеля КГ‑10 (он гибкий, сечение медной жилы 10 мм²). Заодно — четыре сварочных «крокодила» на ток 200 А, а для заделки в них концов кабеля — четыре омедненных наконечника.

Разрезав кабель пополам, всё собрал, причем соединил половины прикуривателя хомутами со смещением на 300 мм, чтобы при подключении к батарее свободные «крокодилы» не замкнули. Наконец, синей и красной изоляционной лентой обозначил «плюс» и «минус». Самодельный комплект обошелся не дороже сомнительных «фирменных» проводов. Он не нагревается даже при пуске КамАЗа и не раз выручал меня и моих друзей.
