Ракетная печь

Конструкция и принцип действия

Показанная на схеме ракетная печка состоит из следующих основных элементов:

• бункер для закладки дров вертикальной либо наклонной конструкции;
• расположенная горизонтально камера сгорания;
• труба с футеровкой – дожигатель (второе распространенное название – райзер);
• металлический колпак, играющий роль воздушного теплообменника;
• поддувало;
• дымоходный канал.

В работе печь использует 2 принципа: возникновение естественной тяги внутри вертикального участка и сжигание древесных (пиролизных) газов. Первый реализуется за счет разогрева топливника и отходящих продуктов горения, стремящихся подняться по каналу дожигателя. В нем же догорают выделяющиеся пиролизные газы.

Алгоритм работы печки следующий:

1. Дрова, загруженные в бункер, поджигаются снизу. Подача воздуха обеспечивается через поддувальный лючок.
2. В процессе горения дымовые газы прогревают утепленные стенки дожигателя и устремляются под колпак из тонкого металла, где отдают большую часть тепла воздуху помещения.
3. При достаточном количестве вторичного воздуха пиролизные газы успевают сгореть внутри райзера, выделяя дополнительное тепло.
4. Продукты горения отводятся напрямую в дымоход либо сначала направляются в дымообороты лежанки.

Варианты переносных печек «Робинзон»

В упрощенном походном варианте печка делается без колпака и утепления. Соответственно, вторичные газы сгорают не полностью, поскольку успевают вылететь в трубу. Малогабаритный переносной отопитель, получивший название «Робинзон», предназначен для быстрого приготовления пищи на топливе любого качества и степени влажности.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

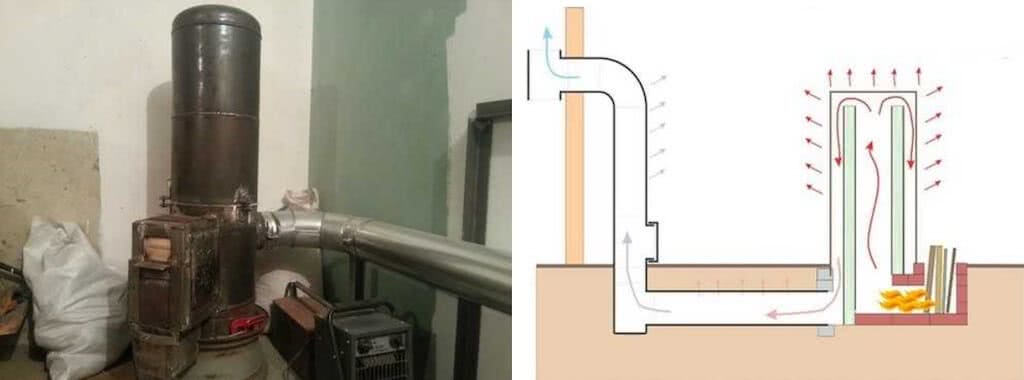

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Варианты конструкции ракетных печей

Если нужно собрать печь-ракету своими руками, стоит воспользоваться чертежом переносной модели «Робинзон», ее конструируют из обрезков профильной трубы и металлической подставки на ножках. Все работы сводятся к сварке. Схемы достаточно вариативны, они допускают использование труб другого сечения, в этом случае все параметры нужно подгонять под пропорции.

Для изготовления больших отопительных агрегатов используют металлическую бочку на 200 л либо газовый баллон. Из этих элементов формируют наружный колпак, для сборки внутренних деталей используют шамотный кирпич или трубы среднего диаметра. Если взять за основу газовый баллон, можно получить на выходе как мобильную конструкцию, так и полноценный стационарный прибор с лежанкой.

Самым сложным этапом, предваряющим сборку, является расчет тепловой мощности устройства. Умельцы рекомендуют использовать готовые чертежи с указанием исходных материалов, при выборе схемы нужно сопоставить потенциальные размеры печи и отапливаемую площадь.

Для повышения КПД печей были разработаны модификации, способные прицельно собирать тепло:

• печь-плита,
• с водяным контуром,
• с лежанкой.

Первый тип оснащается расширенной варочной поверхностью, на которой одновременно можно использовать несколько емкостей. Вертикальная труба с топкой и дверцей находится непосредственно под плитой, под которой также проходит горизонтальный канал. Горячий воздух нагревает варочную поверхность и напрямую, и по каналу. Уличная модель имеет устойчивые ножки, обеспечивающие надежность и безопасность конструкции.

Печь ракета может быть оснащена варочной поверхностью

Печь с водяным контуром монтируется на бетонной основе, предотвращающей возникновение перекосов. Жаровой канал и топочное отделение, выложенные из кирпича, образуют нижнюю часть, здесь же предусмотрен зольник (дрова загружаются вертикально). Стальная труба в виде вертикального канала обеспечивается термоизоляцией и наружным корпусом. На последнем фиксируется теплообменник с водяной рубашкой.

Модель с лежанкой достаточно массивна, пристройка выглядит как софа или кровать. При желании здесь можно уложить матрас и использовать площадку как дополнительное спальное место. Лежанку выкладывают из камней, объединенных глиняной массой, или кирпичей.

Преимущества печей длительного горения

При соответствующей мощности печи воздух помещения прогревается с 0 до 18-20 градусов приблизительно за 25-30 минут

Очень важно, чтобы отапливаемое помещение было хорошо утеплено, поскольку от этого во многом зависит эффективность и экономичность печи

Собственно, управление процессом состоит в регулировании заслонки подачи воздуха в топку и заслонки дымовой трубы. В отличие от обычных колосниковых печей , нет необходимости ждать полного выгорания печи, чтобы закрыть трубную задвижку. Остается только закладывать дрова в печь по мере из выгорания.

Время выгорания закладки дров в печах такого типа от 2 до 8 часов, что зависит от выбранного режима горения. Газогенераторные печи принципиально исключают возможность отравления угарным газом и требуют минимум внимания при эксплуатации .

Несложный режим управления позволяет регулировать мощность горения. Прекратить процесс горения тоже очень просто: для этого достаточно прекратить подачу воздуха, перекрыв заслонку.

Размеры печей медленного горения очень небольшие, и такие печи удобно размещаются в помещении.

Топливом для печей длительного горения служит дерево влажностью до 20%, деревянная щепа. отходы деревообрабатывающих производств и т.п. Можно также использовать пеллеты и уголь. Уголь лучше выбирать бурый, так как использование более энергоемких сортов может привести к прогоранию корпуса печи.

Опыт эксплуатации свидетельствует о том, что крупные дрова горят дольше при равномерном режиме сгорания. Большое значение имеет влажность топлива. Влажное дерево резко снижает эффективность работы печи, а образование сажи на стенках трубы при этом значительно увеличивается.

Способы усовершенствования реактивной печи

Вместо лежанки на газоходе, можно соорудить водяную рубашку, которая будет подключаться к водяной системе отопления. Эту часть можно выполнить и в виде змеевика из медной трубы, намотанной на дымоход.

Схема печи-ракеты с водяным контуром

Ещё один способ усовершенствования — организация подачи в жаровую трубу подогретого вторичного воздуха.

Чертёж печи-ракеты из баллона с подачей вторичного воздуха

При таком исполнении КПД печи окажется более высоким, но в первичном дымоходе будет более интенсивно откладываться копоть. Чтобы её можно было легко удалить, крышку барабана необходимо сделать съёмной. Естественно, она должна быть оснащена уплотнением.

Усовершенствованный вариант печи-ракеты из баллона

Принцип действия и конструкция

Печь-ракета получила свое название из-за отдаленной схожести с конструкцией реактивного двигателя, а еще благодаря ревущему звуку, возникающему в определенном режиме работы обогревателя. Печки подобного рода мастера-умельцы сваривают своими руками из баллона либо выкладывают из кирпича. В последнем случае в дополнение к отопительному агрегату сооружают лежанку, пропуская сквозь нее дымовые газы.

Для своей работы ракетные печи используют 2 принципа, присущие другим конструкциям дровяных отопителей:

Принцип действия ракетной печи.

• естественное движение газов при нагреве и охлаждении;
• пиролизное сжигание твердого топлива.

Естественное движение газов применяется в двухколпаковых печах, где продукты горения выходят в дымовой канал только после того, как отдали свое тепло кирпичным стенкам. Данный принцип дает огромное преимущество, благодаря ему отопительный агрегат способен функционировать при минимальной тяге в дымоходной трубе. Выделение и сжигание пиролизного газа — это способ более эффективно использовать энергию топлива.

Печь-ракета состоит из 3 каналов — одного горизонтального и двух вертикальных. Горизонтальный канал является топливником, куда сверху вставляются дрова. В него подается первичный воздух и происходит горение с выделением пиролизных газов. Эти горючие газы догорают в вертикальном канале, поднимающемся кверху и заканчивающемся колпаком. Под ним происходит теплообмен с окружающей средой, после чего продукты горения охлаждаются, становятся тяжелее и опускаются во второй вертикальный канал, ведущий наружу.

Печь с водяным контуром.

Из-за того, что остывающие дымовые газы вытесняются из-под колпака новыми горячими массами, ракетная печь действует практически без дымоходной тяги. Горизонтальный и первый вертикальный канал выкладывается из кирпича, а сверху на него устанавливается железная бочка, играющая толь теплообменника. Просвет между ее стенками и кирпичной вертикальной шахтой является вторым каналом, через который газы покидают отопитель.

Существуют варианты конструкций и чертежи, где вместо опрокинутой железной бочки печь — ракета может оснащаться многоходовым стальным теплообменником. В нем продукты горения совершают несколько ходов в разных направлениях, попутно отдавая тепло. Но подобная конструкция выглядит менее эстетично и вряд ли подойдет для жилого помещения.

Ракетная печь может усовершенствоваться своими руками путем дополнительного использования теплоты продуктов горения. Для этого их не выводят сразу в дымоход, а пропускают через кирпичные каналы лежанки. Правда, в этом варианте дымоходная тяга уже необходима, потому что силы естественного перетока газов будет недостаточно.

Самостоятельная постройка

Ничего сложного в печи, работающей по «ракетной» схеме, нет. Как обучающий или методологический материал можно использовать отзывы или обзоры переносных печей-ракет производства компании «Огниво».

Тем более, что устроены они примерно одинаково: вертикальная труба квадратного или круглого сечения, к которой снизу косо приварен короб-топливник с загрузочной дверцей. На трубу сверху ставятся различные конфорки или приспособления для копчения и других способов кулинарной обработки продуктов.

В моделях, чуть больших по размеру, вокруг райзера дополнительно может быть смонтирован короб. Он способен справляться с ролью мини-духовки. Правда, запекать в таком шкафчике мясо или картошку лучше в фольге. Без такой защиты нагревание продуктов получается не слишком равномерным.

Самая простая печка делается из несимметричного обрезка колена магистральной водопроводной трубы. Колено оснащают стойками, чтобы оно стало вертикально, как буква L. Соответственно, нижний короткий патрубок окажется топливником, а вертикальный большой патрубок — райзером.

В нижний патрубок вваривается горизонтальная пластина, отделяющая небольшое пространство в нижней части сечения. Пластина немного не доходит то изгиба колена. Это будет под топки и отсекатель канала вторичного воздуха.

Такую «трубную» печь усовершенствовать несложно. Нужно добавить теплоаккумулятор. Его нужно будет куда-то упаковывать. Кроме того, теплоаккумулятор не должен быть дорогим и дефицитным.

Поэтому поступаем просто: печь-трубу размещаем в кожухе из бака или бочки, или же другой металлической емкости. Потом пространство вокруг трубы засыпаем теплоаккумулятором, на его роль пойдут песок или мелкие камни.

Если вы имеете доступ к сварочному оборудованию — можно создать очень удобную переносную конструкцию. Она не будет уступать тем моделям, что продаются в магазинах. По желанию добавите ручку для переноски или удобные съемные ножки.

Ниже на видео показан процесс создания такой печи.

РАКЕТНАЯ ПЕЧЬ СВОИМИ РУКАМИ!!! простая и экономичная

Watch this video on YouTube

Тем, кто не занимается обработкой металла, можно посоветовать сложить такую же конструкцию из кирпича. Конечно, для похода ее уже не сможете использовать. Но подойдет для летней кухни или как альтернатива кострового места.

Для ускорения можно класть кирпич не на плашку, как обычно, а на ребро — стенки выйдут тоньше. Кладка вырастет быстрее.

Нельзя забывать про доставку вторичного воздуха в дожиговую камеру. Есть варианты:

• перегородки из металла;
• перегородки из кирпича;
• положить на дно топки обрезок трубы подходящего диаметра.

Все эти способы подходят.

Если металлическую переносную печь немного увеличить в масштабе, а на дожиговую трубу надеть колпак из бочки — получится большая печь для дома. Для печи поменьше подойдет старый газовый баллон. Все достаточно легко и просто.

Можно накрутить под лежанкой каналы из стальных одноконтурных труб для вентиляции или каминов. Главное следить, чтобы их общая протяженность не превышала 6 метров. Затем закрыть саманом. И получится уже что-то более эффективное и обстоятельное.

Бочку-колпак-кожух лучше не охлаждать интенсивно. Поэтому ее на две трети или чуть выше, неплохо бы запрятать все в ту же саманную или глинобитную оболочку. Работать стабильнее будет и теплоемкость увеличится.

Самый верх этой бочки оставляем открытым: и как конфорка будет использоваться, и теплообмен ускорит.

Канал дожиговой в большой печи желательно утеплить

Это важно для обеспечения стабильной работы печи. Снова повторим: дожиг пиролизных газов запускается только после достижения определенной температуры

Поэтому охлаждение этого участка крайне нежелательно.

Утеплять можно самыми различными способами:

• сделать вокруг трубы небольшой кожух из металла и заполнить промежуток отсеянным чистым песком;
• облицевать трубу пористым шамотом марки ШВП;
• можно использовать каолиновую вату;
• сочетать перечисленные материалы.

Точно так же строится кирпичная печь. Только металлические детали, кроме дверец и конфорки, в ней заменяются на кирпичные. Все остается прежним: райзер, колпак, система каналов под лежанкой.

Проект, представленный на видео, все же немного надо доработать. Добавить крышку загрузочной камеры и снова отгородить низ шуровочного горизонтального канала топливника. Это необходимо для того, чтобы без проблем поставлять воздух в зону горения пиролизных газов.

Rocket stove/ Печь-ракета с лежанкой и плитой. Своими руками, чертеж прилагается.

Watch this video on YouTube

Автор статьи: Поляков Илья Сергеевич, автор книг по печному ремеслу (Ивановский энергетический институт им. Ленина по специальности ТЭС).

Эффективный отбор тепла

Газы, попадающие в дымоходный канал, все еще имеют высокую температуру. Просто выбрасывать их наружу нецелесообразно, всякий поймет, что КПД подобной установки будет слишком низким. Пользуясь тем, что печь-ракета буквально выталкивает продукты сжигания наружу, умельцами придумано 2 способа отбора теплоты:

• пропуская газы через каналы, устроенные под лежанкой;
• устанавливая на печь водяной контур.

Ракетная печь с водяным контуром делается без колпака, сила восходящего потока продуктов горения используется в многоходовом теплообменнике, сделанном из металла. Не рекомендуется вводить в поток газов змеевик с водой, он прослужит недолго из-за слишком высокой температуры. Правильнее будет изготовить водяную рубашку с металлическим оребрением внутри газохода, как показано на схеме:

Другой способ – выложить из кирпича горизонтальные дымоходные каналы прямо по поверхности пола и устроить сверху шикарную глинобитную лежанку с подогревом, подключив к ней печь ракетного типа. Тут важен верный подбор протяженности каналов, чтобы избыточного давления хватило на их преодоление, в противном случае все же придется позаботиться об организации естественной тяги.

https://youtube.com/watch?v=XPvaERCJ9Xw

https://youtube.com/watch?v=CbXwDkatI7g

https://youtube.com/watch?v=uErNGFz5-CI

Облики ракетных печей

Существует несколько типов ракетных (или реактивных, как их еще именуют) печей.

1. Портативные конструкции из жестяных емкостей (банок из-под краски, ведер и проч.). Отличные помощники на стройплощадке или в походе, какие можно изготовить всего за несколько часов.
2. Печи из огнеупорного кирпича и металлических бочек, предназначающиеся для прогрева теплоемких масс. Выделяются горизонтальным дымоходом, установленным под землей, и наружным стояком для обеспечения тяги.
3. Целиком кирпичные конструкции используются для воздушного нагрева пола. Состоят разом из нескольких дымоходных труб.

Устройство и принцип работы

Самая простая печь-ракета — это изогнутый под прямым углом отрезок трубы большого диаметра. Внизу ее – короткий горизонтальный отрезок, для закладки топлива. В начале горения печь работает по принципу простой буржуйки. Но после разогрева вертикально стоящей части, которая одновременно выполняет функцию дымохода, начинается сжигание образовавшихся в топке газов.

За счет усиления тяги увеличивается приток воздуха, что повышает интенсивность горения.

Несмотря на несложную конструкцию, в печи используются самые передовые методы сжигания твердого топлива:

• Прямое горение. Газы перетекают по каналам печи без побуждения тягой, создающейся дымовой трубой.
• Выделяющиеся при горении дров газы дожигаются в вертикальной трубе, выделяя тепло. Называется это явление пиролизом.

Существует 2 типа конструкций:

1. Простая. Состоит из двух труб. Нижняя разделена пластиной из металла и выполняет функцию поддувала. Верхняя труба составляет 2/3 всей длины конструкции. В этом варианте топливо закладываются горизонтально. Печь с вертикальной загрузкой имеет в конструкции две различных по длине трубки, расположенные вертикально. Третья – соединяет их и выполняет функцию топливного отсека. Простейшая печь-ракета обычно размещается на улице и используется для приготовления пищи и кипячения воды.
2. Усовершенствованная. Конструкция для размещения в помещении. Способна обогреть комнату площадью до 50 кв./м. Состоит из двух корпусов, один из которых устанавливается снаружи. Труба горения покрыта теплоизоляционным материалом, верхняя – герметично закрыта. Для поддува воздуха в печи предусмотрено входное отверстие либо эту функцию выполняет открытый топливный отсек. Модернизированный дымоход пропускает нагретый поток газа через печные каналы, способствуя эффективному догоранию. Вследствие этого нагревается варочная панель и тепло равномерно распределяется внутри помещения.

Знакомство с ракетной печью

Она относится к отопительным конструкциям на древесном топливе и может быть оборудована лежанкой. Печка приобрела свое название за «рев реактивного двигателя», который она издает во время неправильной эксплуатации. Правильно же настроенный агрегат производит звук шепота или шелеста. Также у походного варианта печи из вертикальной трубы вырывается пламя, что придает некоторое сходство с ракетными системами.

Закладка топлива в простых конструкциях – горизонтальная, что не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных ракетных печках применяют вертикальную закладку, а воздух подают снизу через специальное поддувало. Выгорая, дрова сами опускаются в печь, избавляя владельца от лишних хлопот.

Изготовление печи длительного горения

Большим преимуществом являются низкие затраты на материалы и труд. Своими руками, при наличии схем и чертежей, можно построить «ракету» за 1 час. Во-вторых, данное отопительное сооружение, довольно компактное, но способно обогревать большие помещения. Это является преимуществом перед дорогой, сложной и громоздкой русской печкой. Топливо можно добавлять по ходу отопления, так как печь совсем не требовательна к естественной тяге. Главным критерием в данной печи по-прежнему является жаровая труба, заключенная в корпус из металла. Верхняя часть используется для готовки еды. Топка делается большой, для вмещения увеличенного количества топлива.

Рекомендуем: Печь лежанка своими руками

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

1. Дно трубы заваривается заготовкой ли листового металла.
2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 900.
5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
11. Главная труба является стенкой для бака для нагревания воды.
12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
17. В итоге должна получиться вот такая печь:

https://youtube.com/watch?v=PPZ_OpmQikQ

Изготавливаем печь – ракету

Проще всего сделать легкую походную печку, изображенную на чертеже, отыскав в домашнем хозяйстве следующие материалы:

• труба стальная круглая диаметром 133—150 мм длиной 0,5 м;
• труба профильного сечения 14 х 20 см, длина 0,4 м;
• лист металла толщиной 2—3 мм на колосники;
• пруток Ø8—10 мм для ножек;
• обрезки железа на подставку.

Вертикальная круглая труба приваривается к профильной под углом 45°, затем к корпусу приделываются проушины для ножек (они должны легко сниматься). Внутрь наклонного топливника ставится колосниковая решетка, снаружи крепится крышка. Для удобства очистки золы внизу желательно установить вторую дверцу.

Чертеж улучшенной версии переносной печи

Конструкцию печи можно усовершенствовать, организовав подачу вторичного воздуха внутрь жаровой трубы. Модернизация позволит повысить эффективность и длительность горения дров. Просверлите по бокам отверстия с обеих сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует данная печка, демонстрируется на видео:

https://youtube.com/watch?v=6sa3_rEISdc

Из газового баллона

На изготовление печи – ракеты своими руками пойдут такие материалы:

• трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стенки 4 мм;
• квадратная профтруба 150—200 мм в поперечнике;
• дымоходный патрубок Ø10—15 см;
• сталь низкоуглеродистая (марка Ст20) листовая;
• плотная базальтовая вата (80—120 кг/м3) либо сыпучие огнестойкие материалы, например, вермикулитовый либо перлитовый гравий.

Для начала металлопрокат порежьте на заготовки в соответствии с чертежом. Затем нужно отпилить у пропанового баллона крышку, предварительно открутив вентиль и наполнив резервуар доверху водой. Инструмент – обычная болгарка с кругом по металлу.

Дальнейшая технология сборки выглядит следующим образом:

1. Разрежьте профтрубу вдоль, отступив от края 35 мм. Одна часть пойдет на изготовление зольника, вторая – поддувала.
2. Состыкуйте топливник и жаровую трубу под углом 90°, сделав соответствующие вырезы. Сверху камеры сгорания прорежьте проем, куда приварится загрузочный бункер.
3. Сварите райзер с топливником, затем наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину камеры сгорания.
4. Установите и обварите бункер для закладки дров. Закрепите дверцы топливника и зольника.
5. Засыпьте между стенками дожигателя и оболочки перлитовый песок.
6. В баллоне сделайте боковой проем, чтобы вставить готовую конструкцию. Крышку лучше сделать съемной.
7. Произведите окончательную сборку и приварите дымоходный патрубок.

Подробно об изготовлении ракетной печки из баллона расскажет мастер в видеосюжете:

https://youtube.com/watch?v=qg2fXM7a8e4

Из кирпича

Простейшую ракетную печурку для приготовления пищи можно сложить из кирпичей без применения раствора, как показано на схеме с порядовками. Подобное сооружение нетрудно разобрать и переместить при необходимости.

Печь-ракету с лежанкой надо класть на фундамент из бетона либо бутового камня. Материал – керамический или огнеупорный кирпич, раствор песчано-глиняный либо шамотный соответственно. Готовое основание застилается рубероидом с целью гидроизоляции, затем укладывается сплошной первый ряд кирпичей. Дальнейший порядок работ выглядит так:

1. Выложите топливник, ставя кирпичи «на ребро». Аналогичным образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
3. Наденьте на райзер трубу или жестяные ведра, образовавшуюся полость засыпьте утеплителем либо обычным песком.
4. Установите бочку кверху дном, выведя патрубок дымовых газов снизу.
5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
6. Произведите обмазку бочки и лежанки глиняным раствором.

Протяженность дымовых каналов внутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдержать общую длину газоходов в пределах 4 м. Чтобы отопитель не дымил обратно в комнату, поднимите верх дымовой трубы на высоту 5 м, считая от колосников. Как построить кирпичную печку – ракету без бочки, смотрите на видео:

https://youtube.com/watch?v=3GFw40GfYSY

Популярные модели

В продаже представлены функциональные модели ракетных печей от различных производителей, отличающиеся конструкцией и назначением.

Везувий Ракета Союз

Модель для приготовления пищи на открытом огне, подходит для установки на садовом участке или дачной территории.

Конструкция имеет встроенную подставку, придающую агрегату устойчивость, защищающую от смещения и опрокидывание, обеспечивающую стабильную эксплуатацию с высокими нагрузками.

Характеристики:

• материал корпуса и топки – сталь;
• тип установки – напольный;
• масса – 12 кг;
• топливо – древесное;
• габариты (ШхВхГ) – 31х59х38 см;
• цена – 5625 р.

Везувий Ракета 1

Походно-туристическая мобильная печка, дающая возможность греть воду и готовить пищу в природных условиях. Модель отличается экономичным расходом дров и качественной отдачей тепла. Это оптимальный вариант для рыболовов, дачников, любителей отдыха на природе и охотников.

Характеристики:

• размещение – напольное;
• топливо – древесина;
• материал топки и корпуса – сталь;
• вес – 12 кг;
• габариты (ШхВхГ) – 30х57,4х39,3 см;
• комплектация – пара подставок для посуды;
• цена – 3770 р.

Kolundrov

Переносной агрегат для применения в походных условиях, на охоте, пикнике, рыбалке, даче.

Модель легко собирается в стационарное состояние, включает в себя топку с поддувалом и заслонкой, трубку и конфорку для размещения посуды. Выдвижное дно позволяет избавляться от золы и остатков топлива.

Характеристики:

• материал корпуса – углеродистая сталь;
• толщина стенок – 2 мм;
• объём топочного отсека – 3,2 л;
• габариты (ГхШхВ) – 30,5х22х35 см;
• работа от одной загрузки – 20 мин.;
• масса – 4,75 кг;
• топливо – лучины, опилки, дрова, щепки, ветки;
• цена – 3700 р.

Везувий Ракета 3

Модель мобильной печки с духовым шкафом, подходящим для разогревания банок консервов, приготовления печёного картофеля и пр. Агрегат имеет L-образную форму, экономично расходует топливные ресурсы и удобен в транспортировке. Изделие поставляется без казана.

Характеристики:

• установка – напольная;
• топливо – древесное;
• материал – сталь;
• тип – закрытый;
• габариты (ШхВхГ) – 20х45х34 см;
• толщина стенок – 2 мм;
• комплектация – две подставки для размещения посуды, место под казан, вмонтированный духовой шкаф;
• масса – 8 кг;
• цена – 3300 р.

Кузьма

Компактная турбо-печь с возможностью разборки для удобной транспортировки. Топка надёжно защищена от воздействия дождя и ветра. Допускается использование агрегата на снегу. Печка отличается лёгкостью и прочностью составных деталей, эффективна и удобна в эксплуатации.

Характеристики:

• материал – углеродистая сталь;
• габариты – 42х30х4 см;
• размер в собранном состоянии – 37х25 см;
• масса – 3,5 кг;
• толщина стенок – 1,5 мм;
• цена – 1990 р.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

• принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
• принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

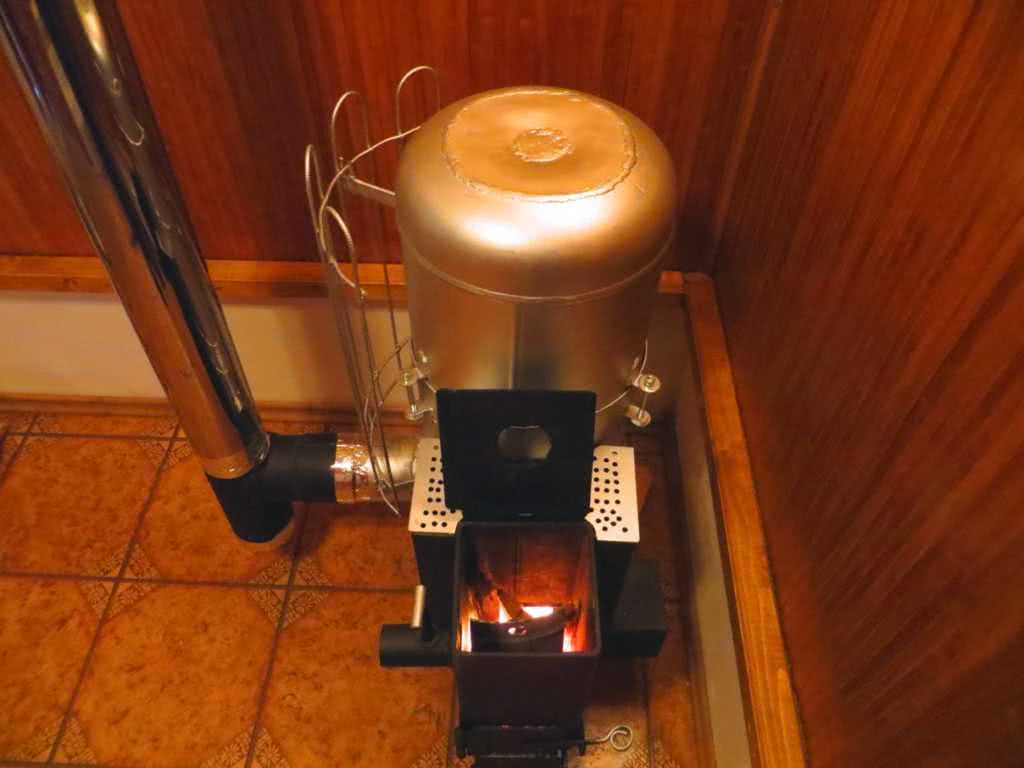

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Похожие записи:

Вторая жизнь кран-буксы. ремонт своими руками Ручка на руль лентяйка своими руками Блокиратор на окна от детей: как установить и заблокировать Трансформаторы 5 способов, как избавиться от мух в доме и на даче Перемотка якоря электродвигателя
