Как изготовить мангал из газового баллона: примеры и пошаговая инструкция

Покраска

Лучше готового мангала может быть только покрашенный мангал. Поскольку мангал своими руками из газового баллона будет неоднократно подвергаться высокой температуре, красить его необходимо составом со следующими показателями:

• Сцепление – исключительно с металлом;
• Термостойкость – до 650-800 °С;
• Цвет – черный или серебристый.

Поэтому для покраски мангала рекомендуется выбирать эмали КО-815, КО-8101 или Rust-Oleum (High Heat).

Эмаль наносится в два тонких слоя на предварительно обработанную поверхность, что снаружи. Для обработки в зависимости от неровности поверхности используются абразивные щетки-насадки или наждачная бумага разной зернистости. Также металл перед покраской рекомендуется обезжирить 1-2-процентным раствором Уайт-спирита или растворителя 647.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

1. распиливание баллона,
2. приваривание ножек,
3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Как сделать мангал из газового баллона?

Мангал и барбекю просто необходимы для дачников и любителей отдыха на природе. Не всегда заводские конструкции отвечают всем запросам. Поэтому, не обязательно покупать приспособление для жарки шашлыка и мяса, его можно сделать самостоятельно. Самодельный мангал и барбекю ничем не будут отличаться от заводского изделия.

В последнее время очень популярны мангалы и барбекю из газового баллона. Многие считают, что изделие получится некрасивым и слишком громоздким, но если немного пофантазировать, то можно получить необычную конструкцию, которая будет украшать вашу дачу.

Чтобы самостоятельно сделать мангал и барбекю из газового баллона, необходимо иметь хоть какое-то представление о конструкции и ее работе. Воспользуйтесь готовыми чертежами и у вас получится красивое приспособление для жарки мяса.

Необходимые инструменты и материалы для изготовления из баллона мангала своими руками

Основой конструкции является газовый баллон размером 96 см в длину, 30 см в ширину, объемом 50 л. Также можно создать мангал из подобного изделия на 80 л, обладающего увеличенным диаметром, что способствует повышению комфорта во время розжига. Такое изделие характеризуется хорошей вместительностью, позволяющей использовать всю длину стандартных шампуров. Это значительно облегчает процесс готовки шашлыков для большой компании.

На конструкции не должно быть внешних повреждений, способствующих образованию мелких очагов коррозии, которые под воздействием открытого огня и высоких температур превратятся в дырки. Через некоторое время такая участь постигнет всю конструкцию. Даже если мангал покрыть термостойкой краской, все дефекты обнаружатся. Дыры можно заварить, но это испортит внешний вид изделия.

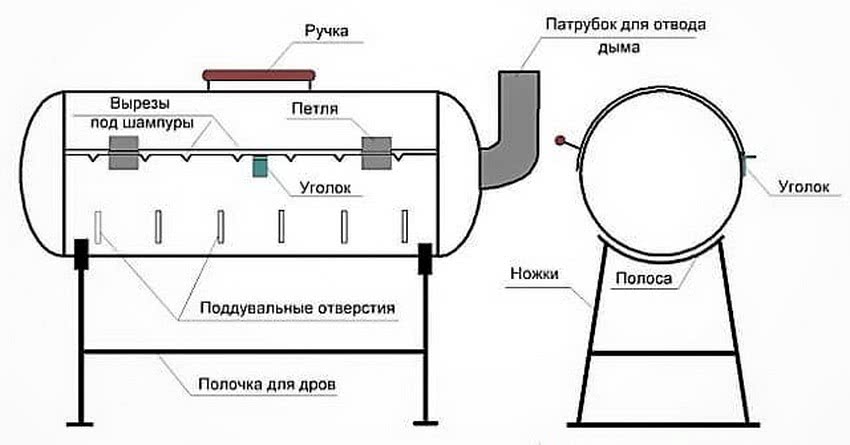

Эскизный чертеж мангала из газового баллона

Перед тем как сделать мангал своими руками, следует подготовить такие материалы и инструменты:

• электрическую дрель со сверлами по металлу;
• сварочный аппарат;
• струбцины для фиксации металлических компонентов;
• трубный ключ;
• болгарку;
• молоток;
• зубило;
• отвертки;
• электроды диаметром 4 мм;
• зачистные и отрезные диски для болгарки;
• чертилку;
• насадку-щетку для дрели;
• распылитель или кисточку для дальнейшего окрашивания изделия;
• металлическую трубу диаметром 100 мм для дымохода;

Для изготовления мангала баллон следует предварительно подготовить

• колено радиусом 900;
• дверные петли;
• металлический уголок;
• ручки из металла, что будут прикрепляться на крышку;
• решетку для создания барбекю;
• крепежные элементы в виде гаек, заклепок, болтов;
• грунт;
• краску;
• растворители;
• различные элементы декора.

Плюсы и минусы самодельных мангалов

Материал и конструкция баллонов определяют плюсы мангалов:

• толстые стенки из качественного металла устойчивы к высоким температурам;
• многофункциональность — сделанную конструкцию можно использовать и для копчения или жарки продуктов, запекания овощей;
• удобство использования — после приготовления блюд мангал закрывают крышкой, тушить угли не обязательно;
• экономия — покупка баллона дешевле, чем приобретение листов металла, но часто даже это не нужно, так как у многих в хозяйстве уже имеются ненужные ёмкости;
• скорость и лёгкость изготовления — размеры и конструкция баллонов таковы, что требуется произвести минимум действий для создания мангала, причём не нужны особые навыки и вся работа занимает мало времени.

Недостатков немного. Некоторым не нравится большой размер, громоздкость конструкции. Другие минусом считают полукруглое дно самодельного мангала, неудобное для розжига дров.

Сферическая конструкция мангала некоторыми считается плюсом (равномерно выпекается мясо), а другими — минусом (не раскрывается аромат мяса)

Типы мангалов

К наиболее простому варианту относится открытая жаровня, у которой отсутствует крышка и многие функциональные возможности. Однако при желании, можно соорудить более сложную многофункциональную жаровню.

Барбекю

У баллона частично отрезают боковую стенку, фиксируют петли. Получается своеобразная печка с дверцей истопного отсека. Внутрь помещают металлическую сетку, предназначенную для раскладывания приготовляемых продуктов.

Гриль

Фактически, это та же барбекюшница, но оснащенная крышкой. Это позволяет продукты жарить, коптить, запекать. Благодаря крышке, в каждой части баллона сохраняется одинаковая температура.

Мангал

Классический мангал отличается от барбекю прямоугольной формой. Учитывая округлую конструкцию баллона, все печки, сделанные из него, считаются мангалами с барбекю одновременно. Все зависит от инструмента, который будет размещаться над углями: шампура или решетка.

Коптильня

Отличается наличием отдельно расположенной топки и абсолютной герметичностью. У баллона отрезают половину днища, к образовавшемуся отверстию приваривают топку, которую сооружают из трубы соответствующего диаметра. Вверху приваривают кусок трубы для выведения дыма. Перед использованием, такую коптильню необходимо прокалить не менее двух раз.

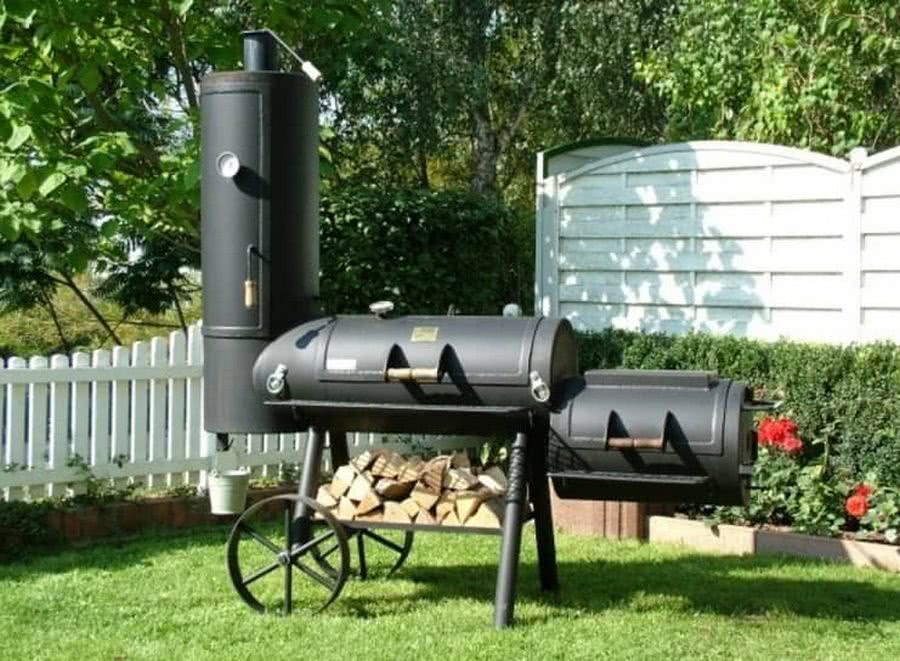

Смокер

Относится к наиболее сложному сооружению, в котором совмещаются функции жаровен всех перечисленных видов. Для изготовления придется использовать 2 баллона разных размеров. Внимательно изучив чертежи различных конструкций, нужно выбрать ту, которая подойдет для конкретного случая.

Мангал гриль из газового баллона: изготовление жаровни

Первое, что нужно сделать, это уложить баллон на козлика и надежно приварить его к нему. Когда эта операция будет произведена, вооружаемся рулеткой и отмечаем место, где будет открывающаяся крышка мангала.

• Для начала необходимо разметить горизонтальные разрезы – следует измерить периметр баллона и разделить его пополам.
• Теперь чертим горизонтальную линию с одной стороны и, отложив от нее размер равный половине периметра, размечаем такую же горизонталь с другой стороны баллона.
• После этого соединяем эти горизонтали поперечинами, которые проходят возле сварного шва с одной стороны баллона и на таком же расстоянии от края с другой стороны.
• Полученный контур выпиливаем болгаркой. Только не полностью – сначала делаем прорез с той стороны, с которой будут установлены петли.
• Сразу же после прореза петли нужно приварить – только после этого вырезаем крышку полностью и получаем готовую подвижную конструкции. Для нее со стороны петель нужно будет сделать упоры, чтобы она не откидывалась больше чем нужно.

Дальше дело за оборудованием жаровни. Здесь можно сделать следующие вещи.

Дымоход. С одного конца баллона мы уже имеем отверстие и теперь точно такое же прорезаем с другого конца, после чего с помощью поворота и трубы диаметром 100мм делаем дымоход. Если хотите, чтобы у вас был не просто мангал, а так называемый мангал коптильня барбекю из газового баллона, то на дымоход нужно установить еще одну подобную баллону емкость, оборудованную дверкой. В этом месте можно будет производить горячее копчение практически любых продуктов питания.

Заслонка притока воздуха. Изготавливается из небольшого кусочка трубы сотого диаметра. С боков этого кусочка просверливаются отверстия, в которые вставляется длинный штифт, на него, в свою очередь, прямо внутри трубки приваривается шайба из листового металла. Теперь, вращая за штифт, который нужно будет оборудовать рукояткой, можно регулировать тягу в мангале.

Внутренняя часть. Здесь не лишним будет сделать две вещи: во-первых, прорези для шампуров с одной стороны и круглые отверстия для них же с другого края мангала. И, во-вторых, стационарную решетку для барбекю – сделать ее нужно съемной, так, чтобы при необходимости ее можно было убирать и жарить шашлык на шампурах

Очень важно сделать эту решетку из толстого железа – высокая температура с тонким металлом церемониться не станет. Попросту говоря, его поведет, да и прогорит он быстро.

По большому счету, это и весь мангал коптильня из газового баллона своими руками. Теперь дело за малым – опять-таки, следует зачистить сварные соединения, хорошенько вскрыть конструкцию грунтовкой, после чего покрасить термостойкой краской. Кстати, чтобы немного сэкономить, дорогую термостойкую краску можно использовать только для декорирования самого баллона и дымохода – все остальное можно смело красить обычно нитроэмалью.

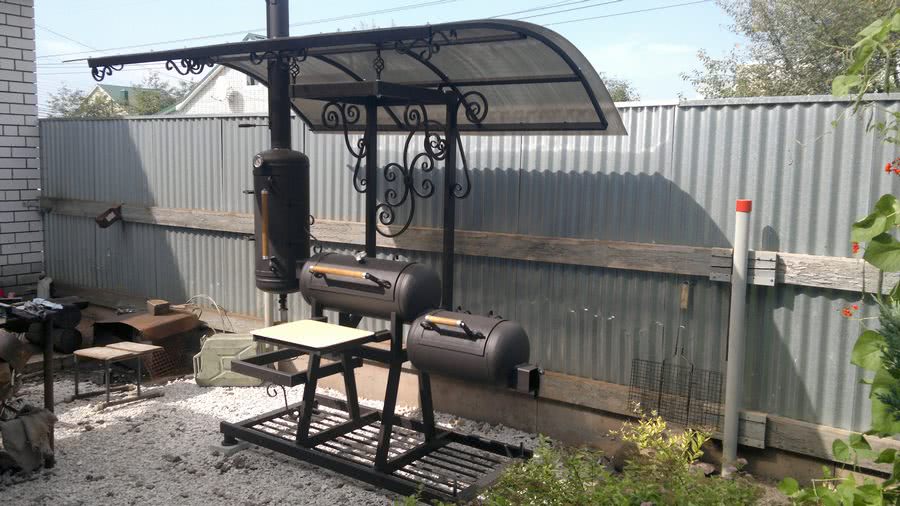

Мангал коптильня барбекю из газовых баллонов фото

И в заключение темы, как сделать мангал из газового баллона своими руками, несколько слов о достоинствах такой конструкции. Первое, что здесь следует отметить, это универсальность – в одном изделии вы получаете приспособление для приготовления продуктов на шампурах, решетке и коптильню. Мало того, благодаря дымоходу и притоку воздуха сжигать топливо в таком мангале можно даже при закрытой крышке, это дает возможность установить мангал под навес или вообще в помещении и использовать его в качестве буржуйки. Второе – это режим приготовления блюд, если на обычном открытом мангале мясо просто жарится, то здесь оно еще одновременно и печется. Закрытая крышка превращает мангал в духовку. Также на толстой решетке можно приготавливать различные блюда в сковородке или кастрюле – плов и уха получаются отменные!

Автор статьи Александр Куликов

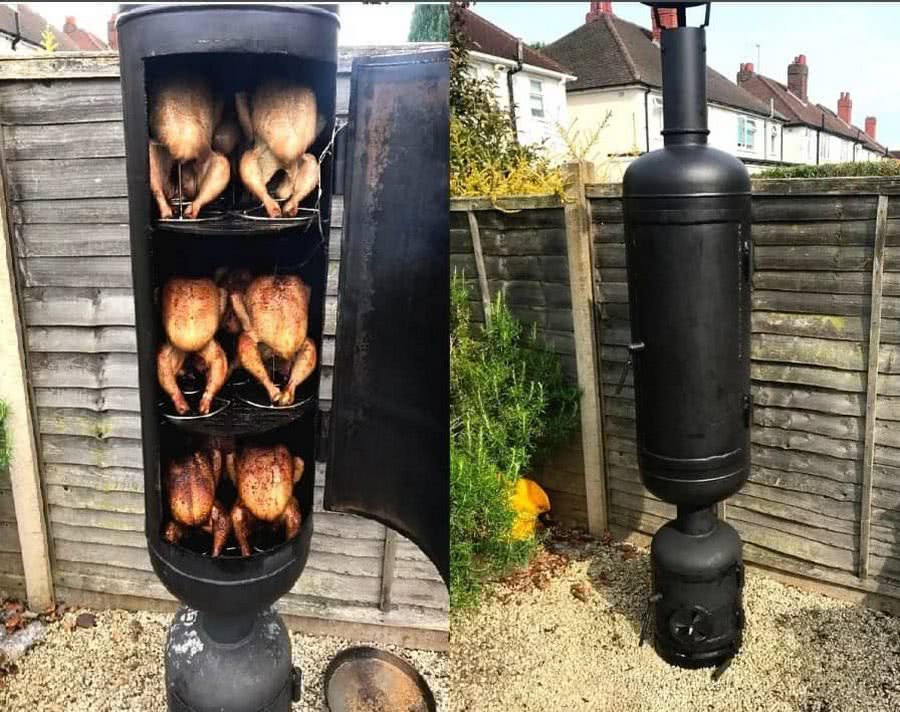

Как сделать из баллона коптильню

Если приложить еще немного усилий, ваш мангал можно превратить в домашнюю коптильню

Самое важное условие хорошей коптильни — это придание конструкции полной герметичности

Принцип изготовления коптильни такой же, только конструкцию необходимо дополнить топкой, для которой потребуется лист железа или другой небольшой баллон. Для этого необходимо спилить у мангала часть днища и приварить топку к нему. Дымоход, который является одним из основных элементов коптильни, можно приобрести в магазине или сделать самостоятельно из какой-либо трубы.

При первом использовании коптильни сначала обязательно хорошо прокалите топку и сам мангал, чтобы запах газа наверняка выветрился, а уже потом приступайте к копчению рыбы или мяса.

Преимущества и недостатки мангала

У мангала, переделанного из газового баллона, целый ряд преимуществ перед покупными образцами. Переделки практичны, оригинальны, изготавливаются с большой выдумкой.

Достоинства мангала:

• Универсальность –можно приготовить шашлык, гриль, барбекю, запечь овощи, использовать в качестве коптильни
• Закрывается крышкой, мясо равномерно обжаривается и остается сочным, угли тлеют дольше, поэтому остывшее блюдо можно подогреть
• Толстостенные металлические стенки хорошо держат тепло, устойчивы к деформации
• Сделать мангал из газового баллона своими руками проще, в магазине выбор изделий ограничен, предлагаемые образцы либо дороги, либо примитивны и ненадежны

Критические замечания сводятся к тому, что на полукруглом дне неудобно раскладывать дрова. Тонкие ценители также считают, что аромат мяса при такой форме раскрывается не полностью. Из-за громоздкости хранение подобного мангала в квартире или вывоз на природу в багажнике машины затруднительно либо вовсе невозможно.

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

• поддувальных отверстий;
• ножек;
• трубы для вывода дыма;
• вырезов для шампуров;
• петель;
• уголка;
• ручки;
• полочки для дров;
• подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву. Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

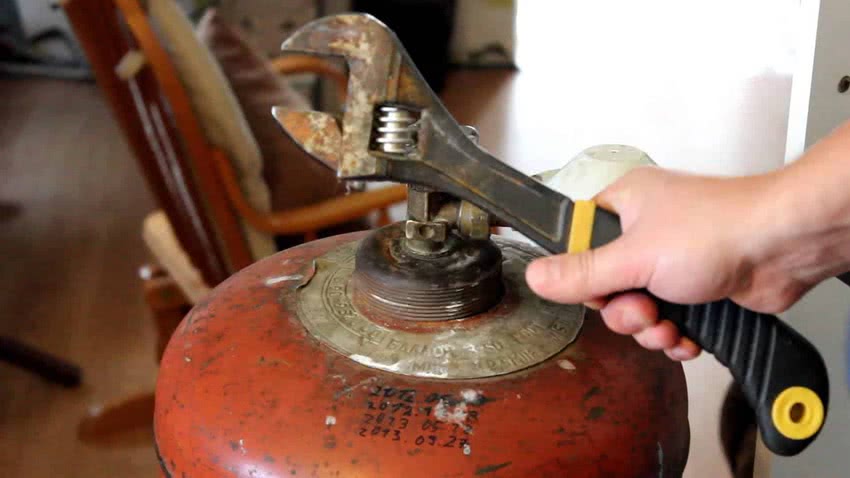

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

1. положить баллон на бок;
2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

1. распилить баллон пополам по первой линии при помощи «болгарки»;
2. приварить или закрепить при помощи болтов один край крышки;
3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

https://youtube.com/watch?v=E2YdFclTa7c

https://youtube.com/watch?v=mWSDGEP5Epw

https://youtube.com/watch?v=pYb73hHJTHA

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Пошаговая инструкция

Процесс изготовления мангала состоит из нескольких этапов.

Распиливание. Баллон необходимо распилить на две половины. Делать это необходимо вдоль сварного шва, как можно ближе к нему. Боковые стенки лучше всего не отрезать. Они послужат хорошими заслонками от огня и будут способствовать поддержанию температуры. При распиливании старайтесь не повредить боковые кольца, ведь они будут служить опорой для крышки.

Распиливание баллона

Ножки. Высота ножек зависит только от вашего выбора. Можно прикрутить ножки от швейной машинки старого образца, а можно применить обрезки труб.

Ножки можно оснастить колесиками для удобства передвижения

Для крепления трубы необходимо просверлить четыре отверстия в донной части мангала, в которые  вставляют болты таким образом, чтобы резьба была снаружи мангала. Их можно либо затянуть гайками, либо просто приварить. К верхней части труб приваривают гайки и прикручивают их к мангалу.

Установка крышки. Крышка на мангал крепится на петли, которые фиксируют заклепками и после этого приваривают. Можно сделать крышку съемной, если навесы направить в одну сторону. Приваривать петли обязательно, ведь под влиянием высоких температур заклепки могут просто вылететь. А вот для монтажа ручки на крышку мангала достаточно будет только болтов. Выбирая материал для ручки, помните, что он должен быть жароустойчивым. Дополнительно можно сделать ограничитель для крышки с помощью цепочек или уголка. В отверстие вентиля можно монтировать дымоход.

Крышку можно закрепить с помощью петель

Сборка. Чтобы мангал не деформировался под действием температуры, некоторые умельцы дополнительно приваривают уголок ко внутренним краям. Он укрепляет периметр и придает большую жесткость конструкции. Кроме того, он будет служить подставкой для решетки и шампуров. Для того чтобы золу не приходилось выгребать руками, в донной части мангала высверливают отверстия. При отсутствии уголков прорези для шампуров вырезают при помощи болгарки.

Совет. Для большей функциональности и удобства внутреннее пространство мангала можно разделить на две зоны. В одной части сделать подставки для решетки, а в другой разъемы для шампуров. Установите дополнительные фиксаторы на нескольких уровнях — это поможет вам регулировать высоту решетки над углями.

Последним штрихом будет окрашивание. Этот процесс необязателен и является личным делом каждого.

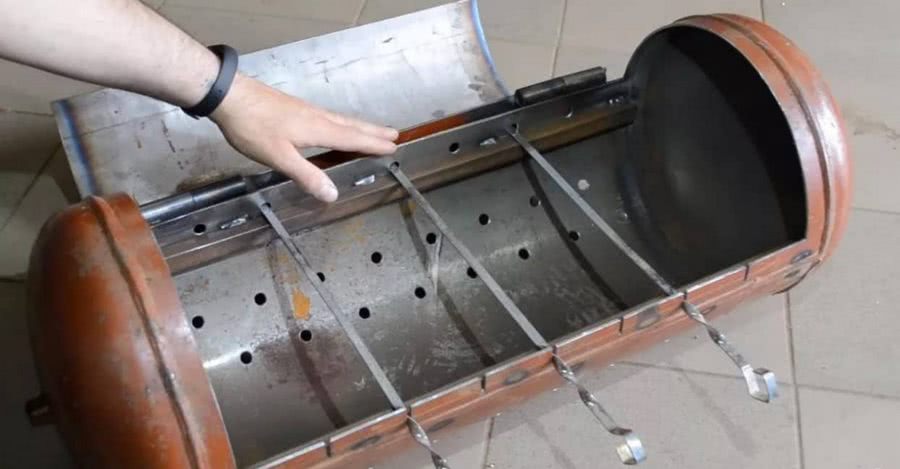

Выемки для шампуров сделайте с помощью болгарки

Как правильно пользоваться мангалом с коптильней

Как пользоваться приспособлением, только что введенным в эксплуатацию, для получения идеальных деликатесов вы быстро освоите сами. А для начала — несколько советов:

Для копчения продукты размещают на решетках или подвешивают, предварительно разжигая угли в жаровне и топке. В топку засыпают увлажненные щепу и опилки, которые создают дым. Все емкости закрывают. При копчении температуру внутри камеры регулируют при помощи заслонок, перекрывая или приоткрывая их.

• Жарят шашлык на шампурах или любые продукты на решетке над жаркими углями с открытой крышкой. Тогда блюдо получается внутри сочным, а сверху — с румяной корочкой.
• Чтобы запечь крупный кусок мяса или рыбы его быстро обжаривают на решетке с обеих сторон на жарких углях до образования корочки при открытой крышке. Крышку закрывают и томят продукт примерно один час. Это уже начальная стадия копчения.

Кусочки древесины или опилки в специальной емкости, помещенные под крышкой на решетке, придадут дополнительный аромат блюду. Горсть влажных опилок можно просто высыпать на угли.

Особенности эксплуатации и ухода

Чтобы гриль сделанный своими руками прослужил долгие годы, нужно правильно за ним ухаживать и эксплуатировать.

Уход и правильная эксплуатация заключаются в следующем:

• устанавливать гриль нужно под навесом, что поможет защитить от осадков;
• не рекомендуется размещать его на сухой траве и рядом с легковоспламеняющимися предметами;
• для обеспечения пожарной безопасности отводящую трубу следует оборудовать искрогасителем;
• убирать гриль в холодной время года на хранение в сарай;
• после каждого использования очищать его от золы, углей и пригоревшего жира;
• продукты горения (золу, угли) сразу после приготовления мяса нужно заливать водой;
• перед первым использованием необходимо прожечь дрова вхолостую 2-3 раза, чтобы избавить гриль от запаха краски;
• запрещено использовать мангал в закрытых помещениях, так как это может привести к отравлению угарными газами.

Правила приготовления мяса на гриле из газового баллона:

• разводить огонь рекомендуется в одной части емкости, при этом вторую оставлять под угли, над которыми и будет запекаться мясо;
• в процессе обжаривания не следует поворачивать шампур слишком часто, достаточно будет 2-3 поворотов;
• оптимальный вид углей – красные, с легким серым налетом (жар при этом будет нужной температуры, а обжарка ровной);
• мясо нужно хорошо прожаривать, не допуская обугливание;
• ветки фруктовых деревьев, добавленные в очаг, придадут блюду изысканный аромат.

Гриль, сделанный по всем правилам, послужит долгие годы. Главным преимуществом самодельного устройства является то, что можно изготоваить его по собственному проекту, учитывая все свои пожелания. А оригинальный дизайн конструкции станет предметом восхищения гостей.

https://youtube.com/watch?v=VRdsFpKShV0

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

https://youtube.com/watch?v=E6BESqf-y5E

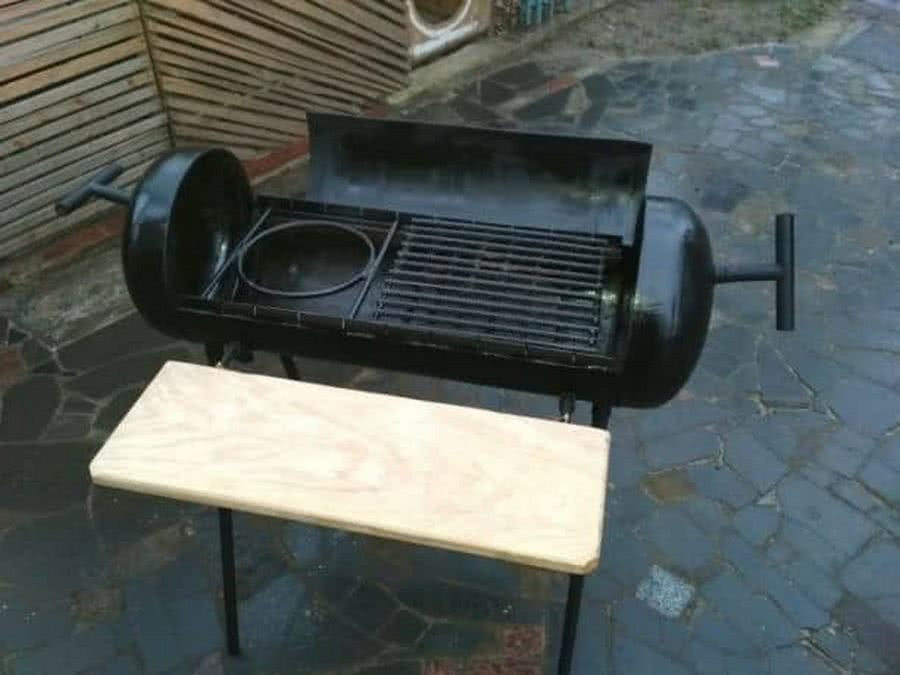

Устройство гриля из газового баллона: смокер с мангалом и коптильней

Приспособление из баллона, предназначенное для готовки мясных блюд, используется и как непосредственно гриль, и как барбекю, мангал или коптильня. В него входят:

• корпус (вмещает как минимум две параллельно или последовательно совмещённых камеры: одна предназначена для сгорания угля, а во вторую помещаются мясные заготовки);
• решётка;
• поддув;
• крышка;
• подставка с ножками.

Дымоход присутствует не всегда, это зависит от желания хозяина. Для мясных блюд горячего копчения «с дымком», труба не нужна, исходящий от углей дым направляется сразу на продукты.

В смокер-гриле холодного копчения камеры соединяют дымоходом, остужающим воздух. В обычном гриле мясо готовится на решётке посредством волны жара, исходящего от сжигаемого древесного угля. Температура регулируется при помощи дверцы.

Важно. Лишь гриль даёт гарантию того, что мясные заготовки полностью прожарятся

Это происходит благодаря равномерному воздействию тепла со всех сторон.

Гриль, барбекю и коптильня для мяса работают по одному принципу, приготовление еды осуществляется посредством жара, исходящего от сгорающего топлива. Только на гриле жарящееся мясо размещают на решётке, причём температуру можно регулировать при помощи крышки поддува, сами продукты переворачивать не требуется. В барбекю эта опция отсутствует. Мангал же годен исключительно для приготовления шашлыка, в нём нет решётки, только отверстия или крепления для шампуров.

Выводы и полезное видео по теме

Изготовление газового гриля своими руками не требует особых знаний, ведь для этого вам достаточно разобраться в принципе работы конструкции. При наличии всех необходимых инструментов и материалов, вы сможете своими руками соорудить газовый гриль барбекю с подключением к газовому баллону, сэкономив на покупке заводского гриля круглую денежную сумму.

С таким многофункциональным газовым грилем вы сможете устраивать посиделки в кругу друзей за приготовлением барбекю на своей даче:

https://youtube.com/watch?v=tzwecLEk2RI

Если вы можете дополнить наш материал или поделиться собственным опытом создания газового гриля, пожалуйста, пишите свои комментарии, задавайте вопросы в расположенном ниже блоке.

Похожие записи:

Смешарики своими руками: делаем вязаные крючком, шитые, сделанные из пластилина, шаров и конфет Как сделать повер банк своими руками Как вынуть провода из соединительной колодки (фишки) электропроводки автомобиля Восстановление аккумулятора шуруповерта Изготовление оригинальной ручки для двери Противоугонка для прицепа: выбираем лучшее устройство
