Как сделать бур тисэ своими руками

Содержание

Как применять
Бур для свай ТИСЭ
Изготовление бура ТИСЭ своими руками
Как обустраивается опалубка ростверка
Способ изготовления
Бур для свайного фундамента: обзор инструментов
- Как соорудить бур для фундамента своими руками?
Технология бурения скважин
- Как выполнить армирование несущей конструкции
Особенности технологии ТИСЭ
Как сделать фундамент своими руками, пошаговое руководство
- Бурение и заливка
- Установка ростверка
Строительство фундамента ТИСЭ: пошаговая инструкция
Строение бура Тисэ-Ф

Как применять

Для того, чтобы создать скважину для фундамента бур необходимо поставить на заранее отмеченное место, и вращать так, чтобы происходил забор земли в накопитель режущей части.

После того, как он наполнится, бур достают и чистят от почвы. После того как необходимая глубина будет достигнута, плужок надо отпустить, и, вращая, сформировать нижнее уширение. В подготовленную скважину надо установить арматуру, стакан из рубероида и залить сваю под ростверк основы бетоном.

Народные умельцы создали целую массу самых разных конструкций, с помощью которых в почве делают углубления с расширением внизу в виде полусферы.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Изготовление бура ТИСЭ своими руками

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

В целом бур ТИСЭ состоит из следующих частей:

Рукоять для вращения.
Телескопическая штанга.
Откидная лопатка для расширения подошвы.
Грунтоприемник в виде стакана для забора почвы.

Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.

https://youtube.com/watch?v=YEFKa2PhCQY

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.

Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

Вертикальные арматурные стержни сгибают под углом 900, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
Нижняя палуба опалубки должна быть защищена от проникновения влаги.

Столбчато-ленточный фундамент ТИСЭ Для фундамента по технологии ТИСЭ — обустроить свайно-столбчатый ростверк проще, чем например соорудить его для ленточного основания фундамента, в связи с этим для усиления конструкции необходимо залить раствором всю опалубку по периметру основания.После данной процедуры заливки бетон уплотняется, и остается только подождать от 21 до 28 суток до его полного затвердевания.5 / 5 ( 1 )

Способ изготовления

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта.

Конструкция и материалы бура ТИСЭ позволяют сделать его своими руками самым простым инструментом

Сделать можно таким способом:

вварить две вертикальные пластины шагом 40 мм в верхнюю часть куска водопроводной трубы;
вставить между вваренными пластинами, а затем приварить кусок профиля. Это станет основной осью бура;
разрезать наполовину диск пилы с помощью болгарки;
с нижней стороны трубы под углом примерно 15° приварить две половинки диска пилы. К корпусу режущей кромкой приваривать одну сторону, а другую — к оси;
сделать профиль с внутренним размером немного больше профильной трубы, используя полосу из металла. Если профиль квадратной формы, к нему необходимо приварить ушко с отверстием диаметром 8 мм и надеть на профиль. Оно предназначено для перемещения плужка;
из другой металлической полосы согнуть два П-образных профиля размером 40х40 мм;
приварить их к оси так, чтобы получился внутри квадрат, куда и надо вставить удлинитель штанги. Так, в результате должно получиться, что один профиль присоединяется к верхней части, другой -к нижней, приблизительно 50 см;
со стороны режущих элементов в ось вставить старое сверло, диаметр которого около 20-25 мм и вварить;
по краям вваренных пластин сделать две петли с углублениями диаметром 8 мм. В эту часть в будущем будет закрепляться плужок;
отрезать из металла часть длина которой будет на 12 см больше, чем радиус трубы;
эту часть просверлить, сделав отверстие диаметром 8 мм, и приварить в середине петлю;
лезвие плужка закрепить к петлям, а к петле в середине лезвия прикрепить шнур. Когда он будет подниматься вверх, то лезвие плужка будет прижато к оси штанги, а когда шнур будет отпущен, лезвие будет опускаться, и из-за этого внизу отверстия создастся расширение в форме сферы;
к удлинителю оси приварить поперечину длиной около 60 см, вращающую бур Тисэ.

Готовую конструкцию надо очистить от грязи, обезжирить и покрыть антикоррозионной краской.

Бур для свайного фундамента: обзор инструментов

Обустройство классических буронабивных оснований и ТИСЭ фундаментов происходит путем «рытья» скважины особым инструментом – земляным буром. Только классические скважины принимали форму шахты с ровными стенками. А выемка под ТИСЭ основание оформляется в виде шахты с расширенным на конус дном.

Поэтому для обустройства обычной скважины под буронабивное основание используется классический бур, применяемый для бурения скважин под воду или ручной бур с цилиндрической или конической режущей частью. А для обустройства скважин со сложным профилем используется фундаментный бур ТИСЭ Ф.

Конструкция ТИСЭ буров состоит из следующих элементов:

Сегментарной штанги, состоящей из двух-трех элементов, монтируемых друг в друга. Телескопическая конструкция стержня позволяет буру погружаться в грунт на глубину до 3-3,5 метров.
Режущей части, наваренной на нижнюю часть несъемной штанги стержня. Габариты этого элемента зависят от марки бура. Например, фундаментный бур ТИСЭ 2Ф снабжен режущими лопастями диаметром в 20 сантиметров. А модель ТИСЭ 3Ф оборудована 25-сантиметровыми лопастями.
Кожуха-накопителя – поясообразной ленты собирающей каменные включения, подаваемые в накопитель нижними резцами бура.
Плуга – управляемой части бура, отстегиваемой при обустройстве придонного утолщения шахты. Сам плуг монтируется на зафиксированной в вертикальном положении стойке, которая переходит в горизонтальную плоскость после расстегивания фиксатора. Органы управления фиксатором плуга расположены на рукояти бура. Длина плуга равняется 40-50 сантиметрам, что позволяет высверлить на дне шахты утолщение диаметром 30-45 сантиметров.
Рукояти – горизонтальной планки, наваренной или закрепленной винтами к верхней части несъемной или съемной штанги. Ширина рукояти зависит от модели бура. Например, инструмент для бурения ТИСЭ 3Ф снабжен 70-сантиметровой рукоятью.

Как соорудить бур для фундамента своими руками?

К сожалению, большая часть моделей фундаментного бура уже не выпускается серийно. Однако подобный инструмент для земляных работ можно изготовить и своими руками. Причем проще всего соорудить не многофункциональный аналог фабричного инструмента, а штангу с плугом, вводимую в уже обустроенную шахту, высверленную обычным земляным буром.

В итоге, изготовление бура происходит путем реализации следующих сборочных операций:

На круглую или квадратную водопроводную трубу длиной до 2 метров наваривают 70-сантиметровую рукоять.
Противоположный торец – будущую режущую часть бура – снабжают кованным или лепестковым окончанием и двумя режущими пластинами. Которые изготавливают из половинок дисковой пилы, наваренных углом 15 градусов к перпендикуляру, проведенному от точки сопряжения пластины и штанги бура. В итоге, угол между верхней и нижней пластинами равен 30 градусам.
Плуг монтируют на второй трубе (штанге) такого же размера с уже наваренной рукоятью. Причем сам плуг наваривают на Л-образную опору, нижний край которой закреплен на шарнирах горизонтальной штанги, наваренной на торец бура. А верхняя часть конструкции опоры плуга соединена со штангой бура рычажной парой. В вертикальном положении Л-образная опора плуга удерживается обычным тросом. Ну а сам плуг изготавливают из обычного штыка садовой лопаты.

Таким образом, вместо одного фабричного инструмента в распоряжении строителей оказываются два приспособления: сам бур, необходимый для сверления шахты и штанга с плугом, обустраивающая придонное расширение опоры.

Технология бурения скважин

Много времени всегда уходит на заливку раствора, ведь только на один столб с расширением в 60 см пойдет около 30 кг цемента, а раствор должен быть умеренно жидким и плотным. При расширении скважины органы управления должны стоять на одном месте, а вращаться только плуг с направляющими.

Как выполнить армирование несущей конструкции

Для начала нужно определиться с необходимой длиной стальной арматуры и только потом начинать ее гнуть. Как правило, всегда предусматривается 15 см запас. Этот запас идет на радиус изгиба и на зазор ростверка. Если принимать за стандартную длину столба 1,5 м, тогда для армирования нужно использовать два прута по 3,7 метра каждый.

Затем нужно сделать гидроизоляцию опалубки. Для таких целей подойдет дешевый строительный рубероид. Его нужно порезать на куски, скрепить в рубашку и только потом опустить в пробуренную скважину. Бетонирование происходит максимально быстро, можно одновременно заливать несколько углублений. Учитывая, что бетона пойдет очень много, лучше сразу предусмотреть бетономешалку.

Особенности технологии ТИСЭ

Технология ТИСЭ имеет ряд отличий, которые необходимо учитывать при ее использовании.

Технология ТИСЭ имеет свои нюансы, которые позволяют упростить процедуру возведения постройки. Например, при возведении несущих поверхностей, необходимо усилить уровень сцепления в рядах. Для этого нужно выполнить следующие действия:

Укладку бетонного раствора и его уплотнение с шлифовкой верхней части.
Создание углублений в бетонной смеси. Для этого понадобится воспользоваться поперечным штырем.
В некоторых случаях выполняется армирование конструкции, если это было предусмотрено в расчетах. Для этого осуществляется монтаж армирующих прутов или сетки из металла.

При создании оконных или дверных проемов используется специальные четверти – блоки неполного размера. Для их изготовления применяются специальные скобы, которые идут в комплекте с опалубкой ТИСЭ. Эта часть работы выполняется следующим образом:

Перед началом процедур с четвертью, необходимо подождать не менее 2 ч, после работы с соседствующим блоком. Это время нужно для схватывания бетонного раствора.
Если блок, соседствующий с четвертью, был возведен давно и уже хорошо высох, то понадобится немного увлажнить его.
Создается неполный блок при помощи скоб, скребок и трамбовки. Все эти приспособления продаются вместе с опалубкой ТИСЭ. Но если конструкция изготавливается своими руками, инструментарий придется докупать отдельно.

При возведении стен, понадобится заранее просчитать возможность устройства перекрытия. Для этого нужно будет создать проем для монтажа балки. Потребуется подготовить вкладыш нужно размера из древесины. Монтаж вкладыша осуществляется между пустотобразователями.

В случае демонтажа опалубки пустотобразователи удаляются, а в верхней части блока создаются небольшие углубления до 1 см. В них будут устанавливаться специальные вкладыши, которые будут удерживать свод. Эти вкладыши также понадобится удалить после полного формирования верхнего ряда блоков.

Узнать больше о конструкции опалубки ТИСЭ и их создании своими руками можно при помощи следующего видео. Технология ТИСЭ имеет ряд неоспоримых преимуществ. Работу по ней может выполнять даже новичок в строительном ремесле, что позволяет неплохо сэкономить. Главное, заранее учесть все нюансы такой работы, чтобы в процессе не возникли непредвиденные обстоятельства.

Переставная блочная опалубка тисэ – это универсальная технология, используемая для возведения стен и фундамента. Особенностью технологии является то, что для заполнения блоков опалубки используется «жесткая» бетонная смесь, приготовленная с небольшим количеством воды. Смесь после закладки в блок уплотняют и сразу же разбирают опалубку. Таким образом, на формирование одного элемента конструкции уходит около 5 минут.

Благодаря максимальной простоте технологии, работать с опалубкой тисэ можно и без привлечения профессионалов, выполняя работы своими руками. Популярная сегодня технология тисэ позволяет строить надежные и прочные здания, используя дешевые строительные материалы и выполняя работы своими силами, без привлечения профессионалов.

Схема строительства дома при использовании этой технологии остается прежней. Сначала производится закладка фундамента, затем поднимают стены, выполняют работы по их утеплению и т.д. Рассмотрим, чем хороша данная технология и как опалубка используется на практике.

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски.
Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены.
В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены.
Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем.
Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора.
Разметить таким образом внешние контуры оставшихся стен.
Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
Затем происходит заливка «подошвы» бетоном.
После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

Строительство фундамента ТИСЭ: пошаговая инструкция

Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:

разметка участка под сваи;
бурение скважины на расчетную глубину;
армирование свай;
заливка скважины бетоном;
бетонирование ростверка.

https://youtube.com/watch?v=nEfGSRiDhB0

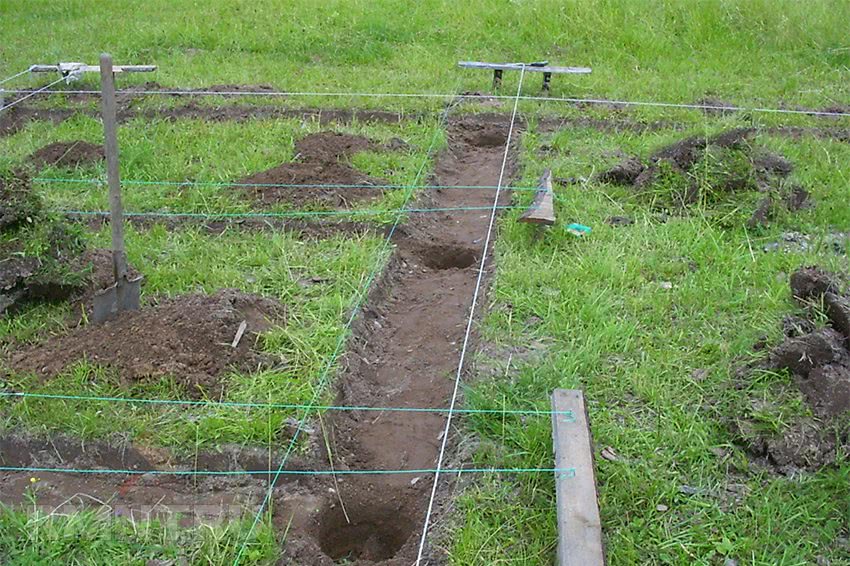

Разметка участка

Для проведения разметки на местности используется гидроуровень. Умение применять геодезические приборы, такие как, теодолит (для разметки горизонтальных углов на участке), нивелир (для выравнивания разметки по высоте) сократит время разбивки участка.

Из пиломатериала делается обноска, путем зарывания столбов, крепления между ними досок, рекомендуемой толщиной 0,5 см. Верхняя часть обноски располагается перпендикулярно осям здания, ее верх – это нулевой уровень. По приборам определяется направление оси, забивается гвоздь на обноске, натягивается шнур (леска, веревка). Пересечение шнура – это точка расположения сваи. Обноска после устройства фундамента демонтируется.

При проведении разметки необходимо пользоваться гидроуровнем

Технология бурения

На отмеченных участках для монтажа свай нужно снять верхний слой дерна, сделать небольшое углубление (0,15 м на ширину диаметра бура).
Произвести сборку бура, настроить его на проектную глубину.
Осуществить бурение скважины. Конструкция бура подразумевает регулярное поднятие приспособления и освобождение грунтоприемника от почвы.
Устройство пятки. По достижении требуемой глубины устанавливается откидной плуг, которым выполняется расширение основания скважины.

В процессе бурения необходимо соблюдать вертикальный уровень

Армирование свай

После подготовки скважины под заливку бетоном конструкцию укрепляют, проводя армирование. Для этого используют железные пруты диаметром 10-12 мм. Перед установкой арматура очищается от грязи, краски и коррозии, для улучшенной адгезии с бетоном. Получившаяся металлическая конструкция устанавливается в скважину.

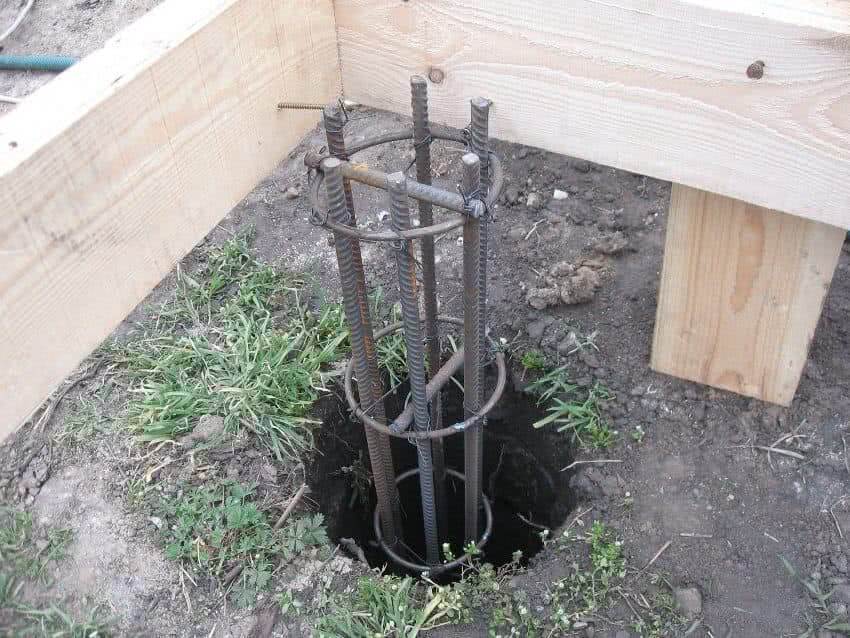

Арматурный каркас необходим для усиления сваи

Заливка бетоном

Следующим этапом является заполнение скважин бетоном марки не ниже М300. Свая бетонируется поэтапно, отдельными частями, которые уплотняются специальным вибрационным устройством для исключения образования пустот. После заливки скважины, бетоном заполняется опалубка оголовка сваи высотой 0,2 м.

Бетонирование сваи проходит неспешно уплотняя раствор вибратором

Изготовление ростверка

Ростверк необходим для связи свай между собой, чтобы происходило одинаковое распределение нагрузки на опоры. Элемент фундамента не следует делать массивным, так как, его масса станет существенной нагрузкой для свай и увеличит расход бетона. Ширина ростверкового пояса должна быть соразмерна с шириной стены. Монтаж опалубки под конструкцию выполняется с учетом направления осей здания, нанесенных на обноску. Внутри формы монтируется гидроизоляция, затем насыпается песок и ставится арматурный каркас. Каждый слой бетона уплотняется. После набора прочности раствором, опалубка демонтируется. Получившаяся конструкция покрывается слоем гидроизоляции. Ваш фундамент готов.

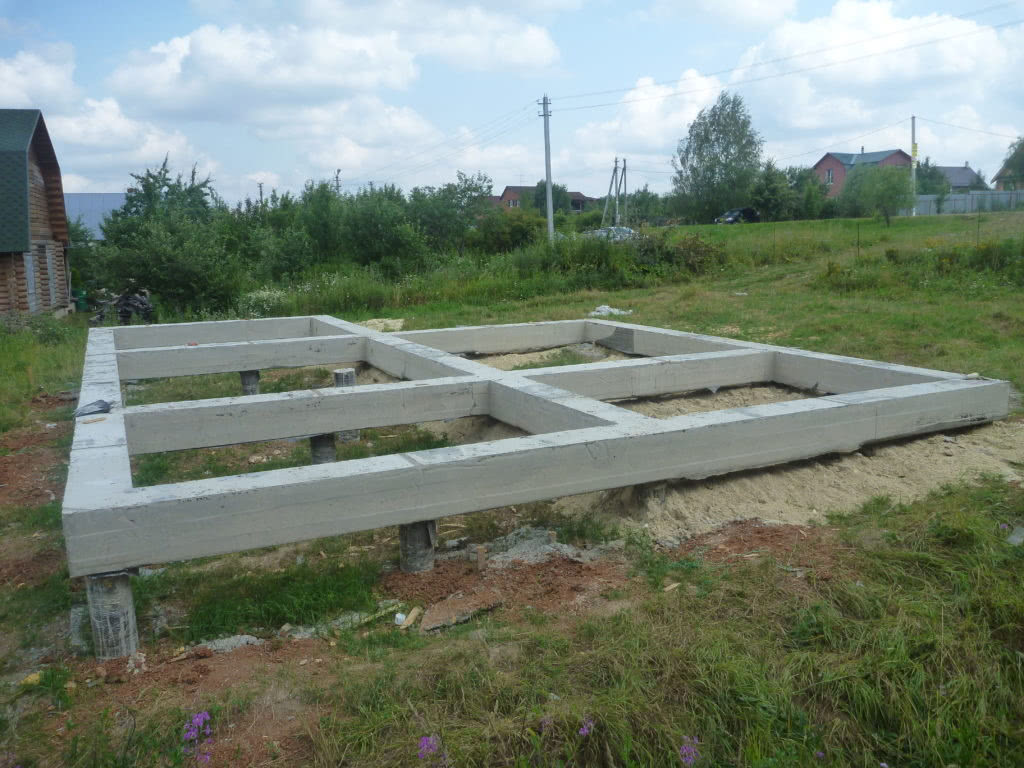

Свайно-ростверковый фундамент ТИСЭ

Каждая из сторон строительного процесса стремится к сбережению финансов при минимальной потере в качестве продукции. При выборе вида основания здания, идеальным с точки зрения соотношения цены – качества станет фундамент по технологии ТИСЭ, который без сложностей монтируется собственными силами.

https://youtube.com/watch?v=NdkPfexFcxE

Строение бура Тисэ-Ф

Основными рабочими инструментами для возведения фундамента по этой технологии можно считать переставную опалубку и самобур, благодаря которому этот метод и получил свое название. Бур Тисэ-Ф используется для бурения скважин под сваи, которые имеют расширения в основании.

Инструмент состоит из:

рукоятки для вращения;
штанги (основной и удлиняющей секции) для регулировки глубины бурения;
грунтоприёмника (накопителя) для рыхления и забора почвы;
откидной лопатки для расширения скважины.

Именно этими особенностями конструкции обеспечивается комфортность использования.

Все работы выполняются благодаря следующему принципу действия:

регулировка длины осуществляется за счет раздвигающихся секций штанги. Каждая часть имеет длину 110 см;
рукоятка легко надевается на любую из них;
фиксаторы закрепляют каждую секцию;
грунтоприемник обладает диаметром 250 мм, приблизительно, в соответствии с диаметром углублений;
цилиндрическая форма накопителя обеспечивает вертикальное положение скважин;
направляющий штырь держит заданное направление при препятствиях;
забор почвы осуществляется пластинами и резцами-разрыхлителями;
крепление к накопителю откидной лапки происходит с помощью шпилек;
шнур помогает поднимать лопату, опускание происходит под действием собственного веса.

Делаем бур тисэ самостоятельно
