Как сделать ручной бур для земли своими руками

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

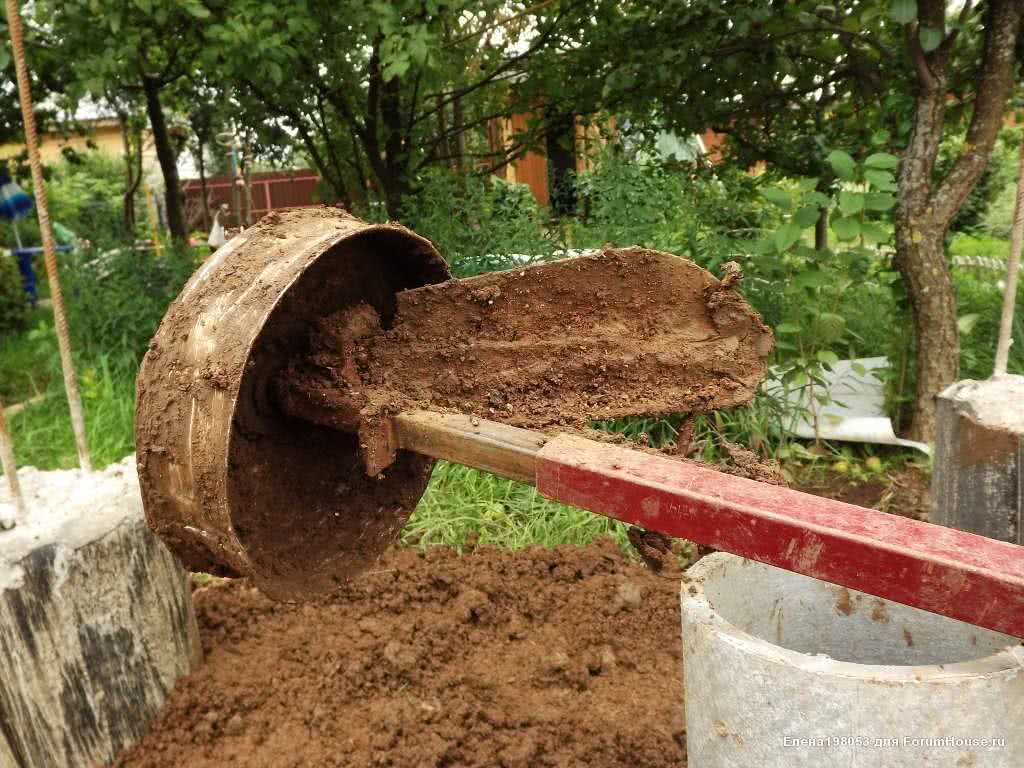

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

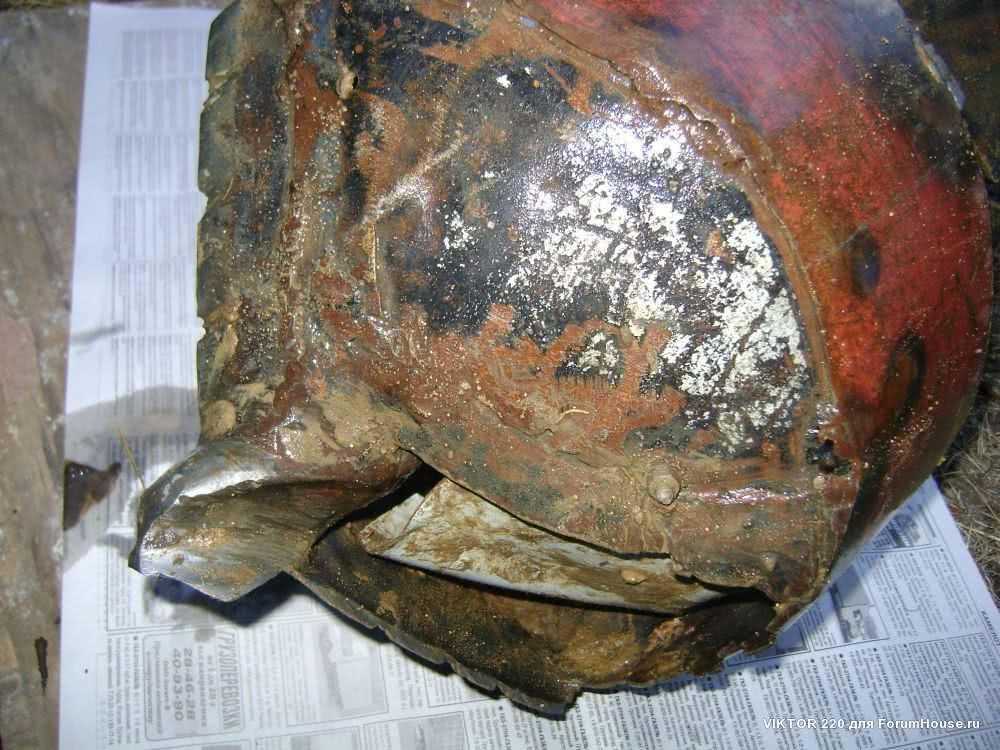

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

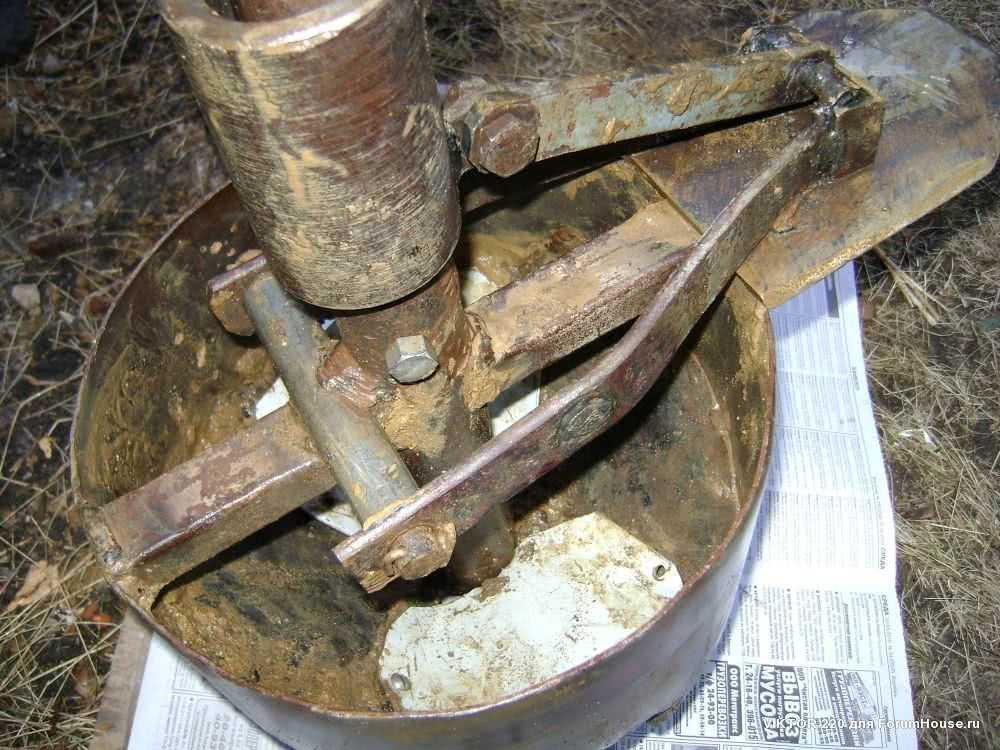

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Ручной бур своими руками

Необходимые материалы и детали

Перед тем как сделать буровое устройство для заборных столбов своими руками, надо приготовить инструменты:

• угловую шлифмашину;
• молоток;
• сварочный агрегат;
• слесарные инструменты;
• дрель;
• круг абразивный.

Для того чтобы изготовить ручное буровое устройство, понадобятся следующие материалы:

• два отрезка труб разных диаметров;
• прочный лист металла;
• небольшой металлический стержень;
• болты, шайбы и гайки;
• шпилька с резьбой с барашками.

Поэтапное описание изготовления

Чтобы изготовить ручной бур для столбов, необходимо выполнить следующие шаги:

1. На листе металла чертится круг необходимого диаметра и обозначается его центр. Угловой шлифмашиной вырезается заготовка для лезвия. На круг наносится линия разреза по диаметру и вырез под вороток. Затем круг разрезается по начерченной линии на две равные части. После этого на каждой половинке вырезаются отверстия для воротка.
2. Берется труба, предназначенная для изготовления воротка. Ее конец надпиливается с помощью болгарки, при этом длина образованных отрезков должна составлять 30-40 мм. Минимальное количество надпилов — четыре. Молотком они сгибаются в центр трубы до тех пор, пока не получится острие. Затем оно заваривается, чтобы во время работы вороток не забивался землей.
3. Приваривание двух половинок диска к воротку. При этом расстояние между ними должно быть 50 мм. Диски должны располагаться под углом 20° к горизонтальной плоскости.
4. К трубе, предназначенной для удлинителя, приваривается рукоятка. Угол между ними должен быть прямой. Полученная деталь вставляется в вороток, и просверливается сквозное отверстие. Через него с помощью шпильки соединяются вороток и удлинитель. Для того чтобы длину воротка можно было изменять, делается несколько сквозных отверстий.
5. Заточка лезвия. При его изготовлении изготавливаем режущие кромки так, чтобы острием они были направлены вниз. Ручной бур готов.

Модификации и способы усовершенствования

Улучшить бур под столбы своими руками можно несколькими способами:

1. Заострить торец на воротке. Тогда придется прилагать меньше усилий, так как устройство будет легче проникать в почву.
2. Сделать фрезы на инструменте сменными. Это даст возможность делать углубления разного диаметра.
3. Снабдить устройство плоскорезом. Это приведет к рыхлению почвы. Работа будет выполняться быстрее и легче.
4. В качестве фрезы применить диск от шлифмашины угловой. В таком случае изготовление самодельного бура упростится.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

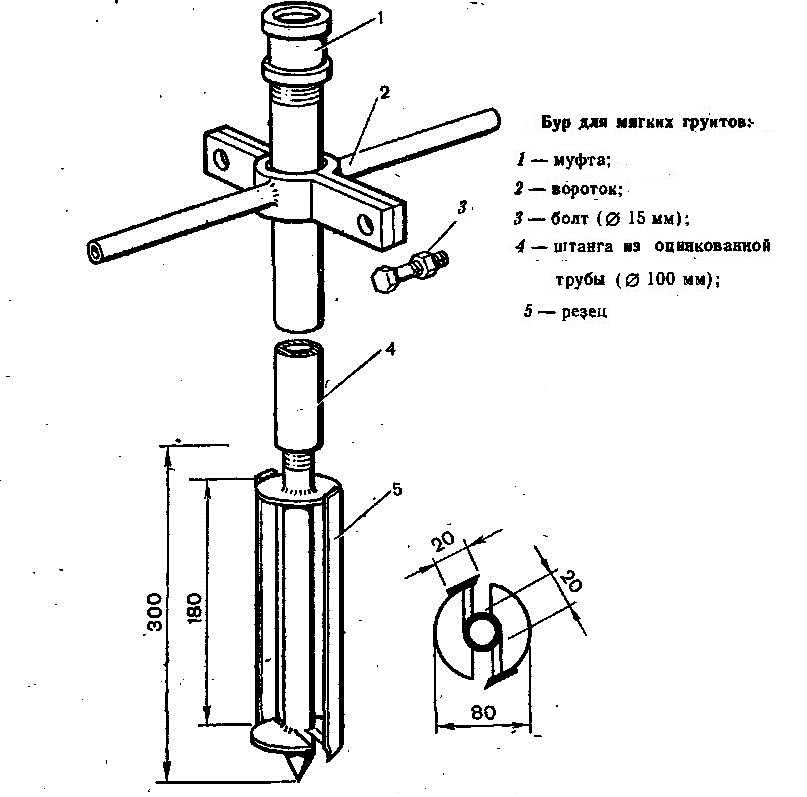

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Как выбрать садовый бур?

Многообразие моделей нередко приводит в замешательство фермеров и садоводов при покупке полезных инструментов. Рассмотрим главные рекомендации, по каким критериям выбрать садовый бур для столбов:

1. Мотобуры практичнее покупать для больших объемов работ, при редком использовании лучше воспользоваться ручным приспособлением.
2. Разборная конструкция удобнее в хранении и перевозке.
3. Удлинители разрешают сверлить отверстия большей глубины.
4. Наличие съемной кромки упрощает ремонт и заточку садового бура.
5. Рекомендуемая толщина лопастей – 3-4 мм.
6. Основание бура должно быть крепким, толстым, устойчивым на изгиб.
7. Угол между рабочими лопастями – около 25º (допуск ±2-3º).
8. Глубина бурения – минимальный размер от 80-150 см.

Основные производители

Буровое оборудование для использования на садовых участках выпускают многие компании. В таких странах, как Япония, Швеция и Италия, существует немало фирм, производящих электрические буры. Среди российских потребителей наиболее востребованы приборы следующих компаний:

1. ECHO. Эта японская фирма выпускает разнообразную продукцию. Модели отличаются высокой надежностью и радуют своими эксплуатационными характеристиками. Их особенностью является довольно простая конструкция. Это исключает частые поломки и облегчает обслуживание. Средний ценник на приборы этого производителя составляет 28 000 рублей.
2. EFCO. Производитель из Италии предлагает разнообразные устройства для проведения буровых работ. Особенность приборов — повышенная прочность, они легко выдерживают серьезные нагрузки. Приспособления отлично подходят для частого использования. Продукция бренда предлагается по средней цене 29 000 рублей.
3. STIHL. Техника этой компании хорошо известна на российском рынке. Отечественный производитель предлагает разнообразные приборы. В линейке его продуктов присутствуют и электрические буры. Модели отличаются практичностью и долговечностью. Также они экономичны в использовании. Устройства могут применяться для выполнения работ различной сложности, оснащены системой безопасной блокировки. Средняя цена на них по сравнению с зарубежными аналогами гораздо ниже и составляет 15 000 рублей.

Выбирая устройство одного из известных производителей, можно получить надежное приспособление, которое прослужит долго. Не стоит приобретать технику с рук. Лучшим решением является сотрудничество с дилером. У официального представителя марки можно купить действительно качественное оборудование, к тому же в этом случае гарантируется грамотное обслуживание.

Это интересно: как сделать ручной ямобур своими руками.

https://youtube.com/watch?v=xnG2XJ7go90

Электрический бур — незаменимое устройство на садовом участке. Многие работы тяжело выполнять без этого универсального приспособления. Современные модели очень удобны в использовании и позволяют решать разнообразные задачи.

Специально для вас:

Обзор станков по изготовлению сетки-рабицы на рынке и как сделать станок своими руками

Как сделать ручной бур для столбов под проделку отверстия

Как пользоваться водяным уровнем одному человеку

Как выбрать бензобур для земляных работ

Станок для производства профнастила и прокатки профлиста

Строительный уровень: как правильно пользоваться инструментом

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Детальное изготовление бура

Сделать такой бур своими руками можно тремя способами:

• на основе металлической трубы;
• из старого баллона;
• путем сворачивания и сварки стального листа.

Бур-ложка в упрощенном варианте

Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Как сделать бур для шнекового бурения

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Процесс изготовления садового бура

Изготовление бура происходит в определенной последовательности. Для начала найдите профессионального сварщика. Прочные места сварки частей бура гарантируют, что изделие не сломается при высоких нагрузках в плотных, глинистых слоях грунта.

Из заготовленной металлической пластины вырежете фрагмент размером 2х10 см. Фрагмент будет играть роль буровой головки. Приварите его к торцу трубы длинной 150 см. Чтобы буровая головка держалась прочно, конец трубы рекомендуем сплющить перед сваркой. С помощью «болгарки» обтачиваем приваренную пластину, сделав ее заостренной и конусообразной.

Вырезаем из металлической пластины две детали размером 3х8 см — это будут режущие кромки. Они нужны для начального врезания в поверхность земли. Кромки привариваются выше буровой головки. Вырезаем опоры нужного размера для крепления ножей. Ножи следует крепить под углом около 15 градусов к горизонтали. Данный угол оптимален для эффективного погружения шнекового бура в грунт.

самодельный шнековый бур

Диск от «болгарки», предназначенный для резки камня, разделите на две половинки, в каждой сделайте по 2 отверстия для крепления на опорных элементах на стержне. Крепление осуществляется с использованием стальных болтов, гаек и шайб. Проследите, чтобы головки болтов смотрели вниз, это снизит сопротивление и облегчит бурение. Выступающие в верхней части ножей резьбовые концы болтов с гайками закройте пластиковыми кембриками. Для кембриков можно использовать поливинилхлоридную трубку. Это защитит резьбу и уменьшит налипание грунта. После закрепления, половинки диска должны образовывать друг к другу угол 30 градусов. Части диска, расположенные ближе к земле, необходимо заострить по кромке.

Вариант изготовления режущей части бура — опоры для крепления режущих инструментов моожно изготовить из разных подручных материалов. Например, из старой автомобильной рессоры, а ножи — из половинок дискового ножа циркулярной пилы. Удобно, чри использовании ножа от циркулярки не придется затачивать режущие кромки.

Последний этап — к верхней части готового бура перпендикулярно к основной трубе привариваем короткую трубу-ручку, к которой будем прикладывать усилия в процессе бурения. На стойке бура яркой краской можно нанести мерные риски, что позволит быстро и точно определять глубину пробуренного отверстия.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

3 Бурим вручную – как и каким инструментом

Для самостоятельного бурения используют следующие способы:

• роторный – орудие в виде шнека при вращении вгрызается в землю;
• ударный – наносят удары по штанге, углубляя ее в породу;
• ударно вращательный – трубу с буром на конце поднимают и с усилием опускают, добиваясь разрыхления грунта, вращают, набирая породу;
• канатно-ударный – на канате несколько раз поднимают и опускают инструмент, который забирает породу.

Разработку скважин всеми перечисленными способами проводят насухо, но иногда используют воду, подливая ее в скважину, чтобы увеличить проходимость породы. Только при ударном бурении процесс непрерывный, так как весь инструмент остается в стволе и начинает исполнять роль скважины. Другие способы требуют постоянного опускания и подъема, чтобы выбрать породу из снаряда. За один раз невозможно пройти больше длины бурового снаряда, иначе его невозможно будет вытащить. Даже бурение шнеком не позволяет за раз пройти более полутора метров, а то придется оставить его в земле.

Шнек используется для бурения роторным способом обычных пород : земли, немного влажных супесчаников, мягкой глины, суглинков. Его можно изготовить самому. К толстостенной трубе с одного конца привариваем острый наконечник. Диск циркулярной пылы разрезаем пополам, по месту разреза на каждой половинке делаем заточку. Через 125 мм от наконечника привариваем к трубе половинки диска напротив друг друга, выдерживая угол по отношению к продольной оси штанги 70°. Вверху штанги для ее наращивания устанавливаем резьбовую муфту.

Буровой стакан используется для прохода липких, связных пород канатно-ударным способом, где шнековый инструмент застревает. Он бывает прямой и конусный, расширенный книзу. Конусное расширение увеличивает диаметр ствола. Для изготовления бура-стакана берем трубу со стенками 2 мм. Диаметр подбираем, исходя из требуемых размеров скважины. Сверху привариваем глухую крышку, к ней – соединительный элемент для крепления штанги. Нижнюю часть острим, направляя заточку внутрь. Вместо цельной заточки можно нарезать зубья и заострить. В боковой стенке делаем отверстия для выемки породы.

Также для канатно-ударного бурения рыхлых и сыпучих пород с водой применяется желонка. Это двухметровая труба с клапаном внизу, а вверху – с креплением для штанги. Крепление выполняют так, чтобы желонку можно было поворачивать для удаления породы. Клапан, как правило, плоский из стальной пластины с уплотнением из резины. При ударе он открывается и пропускает породу внутрь стакана. При подъеме удерживает ее внутри желонки, через него снаряд очищают от содержимого.

https://youtube.com/watch?v=Dw9DbTR3vwU

Для пород из глины или песка, которые не осыпаются, придуман бур-ложка. Движение бура вращательное или ударно-вращательное. Грунт нарезается двумя режущими кромками – нижней и боковой, собирается в цилиндре. Берем толстостенную трубу, в которой с двух сторон делаем прорези вдоль оси. Их выгибаем, чтобы образовались режущие боковые кромки, а нижнюю часть изгибаем внутрь, чтобы вышло подобие шнека. Внизу по центру привариваем сверло диаметром до 36 мм. Вертикальная штанга сверху приваривается со смещением от центра продольной оси на 15 мм.

Для ударного бурения используется бур-игла. Возможно применение в песчаных и неплотных породах для обустройства абиссинского колодца. К толстостенной трубе с одного конца привариваем острый наконечник. Через 30 см вверх на длину 1м по всей трубе сверлим отверстия диаметром 5 мм с шагом в ряду и между рядами 5 см. Поверх отверстий наматываем и крепим мелкоячеистую сетку – получилось приспособление для фильтрации. Для наращивания штанги предусматриваем резьбовое крепление с помощью муфты.

Полезные рекомендации

Сделать самодельный бур можно в том случае, если придерживаться некоторых рекомендаций и советов. Основные хитрости работы:

• использование муфт с резьбой и шплинтового фиксатора для удлинения стержня;
• небольшой диаметр оси позволяет использовать для удлинения гайки и болты, соединяя ими секции, но такая конструкция не отличается прочностью;
• для более лёгкого бурения можно применять желонку, с её помощью грунт без труда поднимается на поверхность, так как почва собирается в специальные отделения;
• при выполнении тяжёлых работ необходимо установить рычаг, расположив его на досках или бочке, таким путём увеличивают объем поднимаемой на поверхность породы;
• кручение бура можно ускорить с помощью специального оборудования, что уменьшит трудоёмкость рабочего процесса;
• длинным буром можно вырыть неглубокие скважины под колодец или колонку, подготовить фундамент под столбы.

https://youtube.com/watch?v=6I6VZVUjsV8

Специально для вас:

Станок для производства профнастила и прокатки профлиста

Приспособления для кладки кирпича своими руками

Как сделать ручной ямобур своими руками

Электробур для земляных работ: преимущества современных устройств

Описание наборов каменщика для кладки кирпича

Обзор станков по изготовлению сетки-рабицы на рынке и как сделать станок своими руками

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения.
Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью

Такие изделия меньше подвержены износу.
Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы.
Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь.
Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Также стоит учесть рекомендации по использованию инструмента.

• Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
• До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

https://youtube.com/watch?v=3XBDZkFU2jQ

Виды инструмента

Один из важных параметров — форма режущей плоскости и ее расположение на штанге

Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели

Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:

• чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
• нижняя расширенная часть фундамента отсутствует;
• если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.

https://youtube.com/watch?v=ZosUMQWLKEI

Альтернатива — устройство, имеющее комплект сменных ножей. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.

Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

Главная особенность — наличие навесного плуга, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.

https://youtube.com/watch?v=zPE6OpOUba8

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Как изготовить спиральный бур?

Чтобы самостоятельно изготовить спиральный бур в домашних условиях понадобятся такие инструменты, аппаратура и материалы:

• сварочный агрегат;
• измерительная рулетка;
• болгарка;
• стальной пруток диаметром 25 мм необходимой длины в качестве будущего стержня;
• труба диаметром 25–32 мм;
• стальные диски (можно применить разрезанный пильный диск от циркулярной плиты требуемого размера).

Порядок действий, которого следует придерживаться при самостоятельном изготовлении винтового бура:

• Необходимо распилить диск из стали на два полукруга.
• Обе части бывшего диска нужно хорошо заточить.
• Стальной прут диаметром 25 мм также необходимо заострить с одной стороны.
• От заточки, на расстоянии 20–25 см нужно оставить отметку в виде насечки.
• К отмеченному месту на прутке следует приварить под углом 20 градусов, заготовленные ранее, полукруги из стального диска.
• Суммарный угол между полукруглыми лезвиями должен равняться 40 градусам.

Гипотетически, шнековый бур можно изготовить, применяя для этого стальную спираль. Для этого необходимо достать полосу инструментальной стали, разогреть её до температуры, при которой её можно согнуть в спираль с требуемым шагом и соответствующим диаметром. Далее, спираль закалить, а уже потом приварить к прутку. Однако в домашних условиях выполнить эти действия качественно почти нереально.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Похожие записи:

Все о гортензии метельчатой: от посадки до ухода в открытом грунте Чипсы из лаваша Способы проверки свечей зажигания Как усилить сигнал 4g-модема Схема термостата Как согнуть трубы из различных материалов без трубогиба в домашних условиях
