Уровень воды в емкости и контроль уровня воды в баке

Сборка датчика уровня воды

1. На пластиковый хомут закрепите Герконы термоклеем, предварительно определив необходимое расстояние экспериментально. Соединение обработайте силиконом;
2. Готовый браслет оденьте на муфту. Длина держателя поплавка определяет ход срабатывания устройства;
3. Поплавок нужно нагреть феном и быстро положить на муфту, затем склеить и соединить заклепками. Хомут должен легко вращаться вокруг муфты с герконами;
4. Установите заглушки на поплавок и прикрепите его к профилю заклепками;
5. Также крепится неодимовый магнит, который должен находиться на расстоянии срабатывания Герконов;
6. Просверлите в муфте отверстие и установите стопор поплавка;
7. Собранную конструкцию оденьте на трубу и соедините штекер и светодиодный индикатор.

Прилагаю фотографий сборки:

Выбираем датчик уровня воды в резервуаре и емкости

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Рис. 2. Поплавковый датчик для управления насосом

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

• Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
• Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход. То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.

Рис. 3. Принцип работы ультразвукового датчика уровня

Работает система следующим образом:

• излучается ультразвуковой импульс;
• принимается отраженный сигнал;
• анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.

Рис. 5. Емкостной датчик уровня

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.

Измерение уровня радарным датчиком

Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Товары, описанные в данной статье:

• Комментариев: 11 Поплавковый клапан Aquatech механический 1″ для регулирования уровня наполнения для ёмкости.

• Комментариев: 38 Поплавковый клапан Quickstop уровня наполнения для ёмкости.

• Комментариев: 31 Поплавковый выключaтель уровня электрический (до 220 В) с 3-х жильным проводом для технической воды

• Комментариев: 18 Предназначен для определения уровня заполнения ёмкости жидкостью.

• Оставить комментарий Для текущего контроля расхода жидкости в системах отопления/охлаждения. Предназначен для монтажа на распределителе нагревательного контура.

• Оставить комментарий Предназначен для постоянного бесконтактного измерения уровня наполнения.

• Оставить комментарий Предназначен для постоянного измерения уровня в ёмкостях для воды и топлива.

• Комментариев: 3 Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали 1/2″-1″ для горячей воды

• Комментариев: 2 Клапан поплавковый для бака Farg металлический с латунным седлом 3/4″ — 1,1/4″ (без шара!)

• Оставить комментарий Поплавковый выключатель двухпозиционный с проводом 1- 5 метров для питьевой воды

• Комментариев: 1 Поплавковый выключатель TAURUS с проводом 10-20 м для сточных бытовых и промышленных вод

• Оставить комментарий Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали AISI 430 3/4″ — 2″ (без шара)

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

• Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
• Объем резервуара и материал, из которого он изготовлен.
• Функциональное назначение емкости для накопления жидкости.
• Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
• Допустимость интеграции в систему автоматизированного управления.
• Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

https://youtube.com/watch?v=AunjB3j3B5w

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

https://youtube.com/watch?v=QJNXrNhPC-c

Предыдущая КИПиА (контрольно-измерительные приборы и аппаратура)Схема электронного термометра с выносным датчиком своими руками Следующая КИПиА (контрольно-измерительные приборы и аппаратура)Методы измерения мощности в электрических цепях

Мне нравитсяНе нравится

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Сборка датчика уровня воды

1. На пластиковый хомут закрепите Герконы термоклеем, предварительно определив необходимое расстояние экспериментально. Соединение обработайте силиконом;
2. Готовый браслет оденьте на муфту. Длина держателя поплавка определяет ход срабатывания устройства;
3. Поплавок нужно нагреть феном и быстро положить на муфту, затем склеить и соединить заклепками. Хомут должен легко вращаться вокруг муфты с герконами;
4. Установите заглушки на поплавок и прикрепите его к профилю заклепками;
5. Также крепится неодимовый магнит, который должен находиться на расстоянии срабатывания Герконов;
6. Просверлите в муфте отверстие и установите стопор поплавка;
7. Собранную конструкцию оденьте на трубу и соедините штекер и светодиодный индикатор.

Прилагаю фотографий сборки:

Способы изготовления датчика уровня воды своими руками

Датчик замера уровня воды при необходимости можно сделать своими руками. Самодельный прибор проигрывает в плане точности современным выпускаемым устройствам, но обходится намного дешевле. Сборка:

• Берутся выпрямительные диоды, с них аккуратно спиливается верхняя колба и получается трубчатое соединение.
• Сверлом 1,5 мм в корпусе соединения проделывается отверстие.
• Берут проволоку и продевают ее во фторопластовую трубку (ее толщина должна равняться диаметру отверстия — 1,5 мм).
• Один вывод шнура запаивается, а второй заклеивается клеем. Образуется «петля».

Внутренний проводник можно увеличить в размерах. Готовое устройство соединяют со схемой и подключают к индикатору. Им может выступить стрелочный циферблат или компактный монитор.

Есть еще один способ сделать датчик уровня воды, например, для управления насосом. Так как в скважине, колодце или любом другом резервуаре вода накапливается, насос следует автоматизировать — сделать так, чтобы он сам выключался после заполнения. Собирается уровнемер из магнитного пускателя с катушкой на 220 В и двух герконов: минимальный идет на замыкание, максимальный — размыкание. Как это работает:

1. Набирается вода, в это время поднимается поплавок с магнитом.
2. Жидкость доходит до геркона, выставленного на максимальном уровне. Под воздействием магнитного поля он размыкается, отключается катушка пускателя и как итог — обесточивается двигатель насоса.
3. Действует это и в обратном порядке. В резервуаре кончается вода, в это время опускается поплавок и, когда он доходит до минимального уровня, контакты геркона замыкаются. Подается напряжение на катушку — включается насос.

Такой простой датчик может служить годами. Необходимые детали можно отыскать практически в любом городе, не говоря о Москве.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Схема управления водозабоным насосом

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание

Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

• По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
• Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
• По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Самостоятельное изготовление датчика

Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.

Герконовый выключатель

Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:

• Геркон с нормально замкнутыми контактами.
• Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.

Устройство датчика на основе геркона

Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.

Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:

• В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
• По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
• Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими руками несложно, и это не требует особых специальных знаний в области электротехники.

Схема контроля откачки воды дренажным насосом

По принципу вертикальной работы поплавкового механизма можно предложить схему подключения датчика для коммутации реле запуска дренажного насоса с дополнительным питанием 12 вольт.

Стоит отметить, что герконовые переключатели не способны работать с большими токами и не могут включать или отключать насос напрямую. Поэтому они используются в низковольтных схемах для коммутации мощных реле для запуска или отключения насоса. При высоком уровне начинается откачка жидкости до достижения минимального установленного уровня. Принцип работы следующий:

• При подъёме жидкости в ёмкости до верхнего уровня поплавок с магнитом замыкает верхний геркон SV 1, и на катушку реле P1 начинает поступать ток. Происходит замыкание контактов параллельно с подключённым герконом, что приводит реле в состояние самозахвата. Такая функция не позволяет отключиться напряжению питания катушки при размыкании геркона SV 1. Это достигается подключением нагрузки реле и его катушки в одну цепь.
• Происходит включение силовой катушки реле P2 в цепи питания электронасоса и начинается откачка жидкости.
• При уменьшении уровня жидкости поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает подаваться на катушку реле P1 также и с другой стороны. Это приводит к снятию функции самозахвата и отключению реле, что коммутирует отключение силовой катушки P2, обеспечивающей питание электронасоса.
• Поменяв герконы SV 1 и SV 2 местами, датчик будет отключать насос при наполнении ёмкости до установленного уровня и включать при падении уровня жидкости.

Что собой представляет датчик уровня

Мы разобрались, для чего нужен прессостат. Посмотрим теперь, как он выглядит, и где расположен. Прессостат, датчик уровня воды для стиральной машины, представляет собой небольшую пластиковую деталь округлой формы, к которой подведены электрические провода. К прибору также подключена трубка, которая связывает датчик с емкостью высокого давления. Данная емкость, для обеспечения создания высокого давления, располагается как можно ниже в баке. Она может иметь вид змеевика с воздушными карманами.

Внутри датчика находится тонкая мембрана из эластичного материала, которая способна изгибаться под действием давления воздуха. Мембрана находится рядом с переключателями, каждый из которых имеет различную настройку. Она имеет жесткую площадку с пластмассовым наконечником.

Где находится прессостат в стиральной машине? Многие наивно полагают, что реле уровня должно находиться непосредственно в баке машинки, работая по принципу поплавка. Но это далеко не так. Датчик посылает сигналы о давлении воздуха, а не воды, поэтому расположен снаружи бака, в верхней части корпуса, где исключен его контакт с водой. В некоторых моделях стиралок, имеющих пластиковые баки, датчик может располагаться под баком.

Расположение датчика в стиралке на ее боковой панели

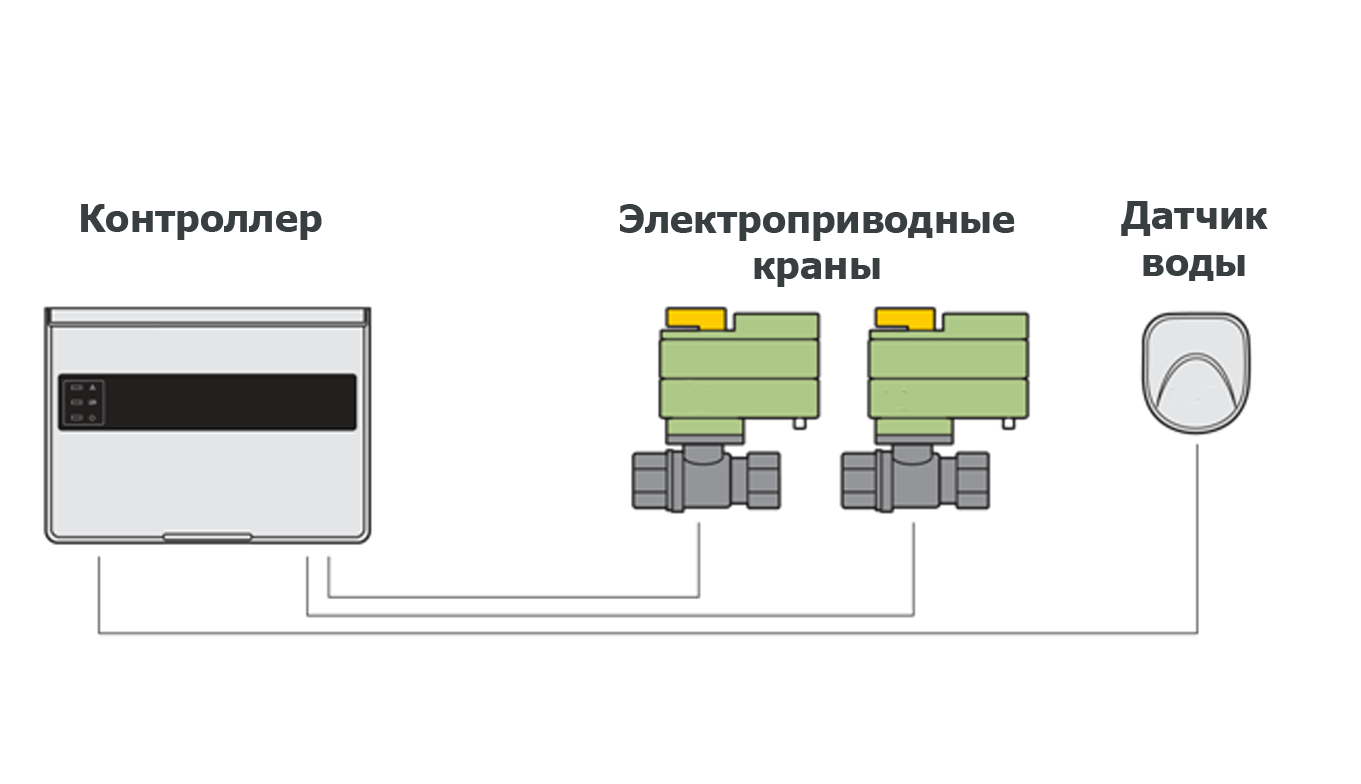

Устройство датчиков воды

Стандартное оборудование комплекта состоит из таких элементов:

• датчики воды (проводные, беспроводные);
• узел управления, контроллер;
• электроприводные краны (если предусмотрено).

Задача приборов без исполняющих устройств – только просигнализирует о затоплении, поэтому они не связаны с узлами управления электрическими приводами. Прибор выглядит как пластиковая головка, оборудованная реагирующими элементами.

Он подсоединяется кабелем к компактному блоку сигнализации и питания с батарейками. Иные устройства заключаются в пластиковый (металлический) корпус, имеющий элементы индикации или без них. Есть изделия, выглядящие как укладываемый на пол шнур (кабель), подключаемый к автономному блоку питания.

Внутри корпуса бытового гаджета, размещаются:

• автономный источник питания (батарейки);
• узел, распостраняющий радиосигнал;
• элементы сигнализации;
• электроды – токопроводящие пластины или площадки;
• контроллер, фиксирующий изменение сопротивления между пластинами.

Источник питания (батарейки) и сигнализация могут располагаться на отдельном блоке управления. Выглядит как пластмассовый короб, напоминающий выключатель или плоскую коробку с выходами для кабелей.

Сегмент устройства с контактами обращен вниз, а корпус сконструирован таким образом, чтобы случайные частички воды не попадали на них. Контактные площадки подняты над полом на 1–2 мм за счет маленьких ножек или формы корпуса. Это обеспечивает срабатывание, только если уровень жидкости превышает определенную высоту.

Область применения датчиков уровня воды

Рис. 1 Принцип действия поплавкового датчика уровня (ПДУ)

• Большой накопительный бак для воды может потребоваться и для водоснабжения дома, если дебит водозаборной емкости очень мал или производительность самого насоса не может обеспечить потребление воды, соответствующее необходимому уровню. В этом случае устройства контроля уровня жидкости для автоматической работы системы водоснабжения также необходимы.
• Систему контроля за уровнем жидкости можно использовать и при работе с устройствами, в которых отсутствует защита от сухого хода скважинного насоса, датчик давления воды или поплавковый выключатель при откачивании грунтовых вод из подвалов и помещений с уровнем ниже поверхности земли.
