Как сделать рекуператор воздуха своими руками

Содержание

Правила монтажа

Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.

Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует

Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м²

Учитывается наличие межкомнатных дверей.

Этапы монтажа

  1. Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
  2. Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
  3. Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
  4. Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
  5. Подключите вентилятора. Электропитание от ближайшей розетки или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.

После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Установка и монтаж в частном доме

Не так сложно выполнить установку рекуператора в частном доме.

Трубчатый тип устройства

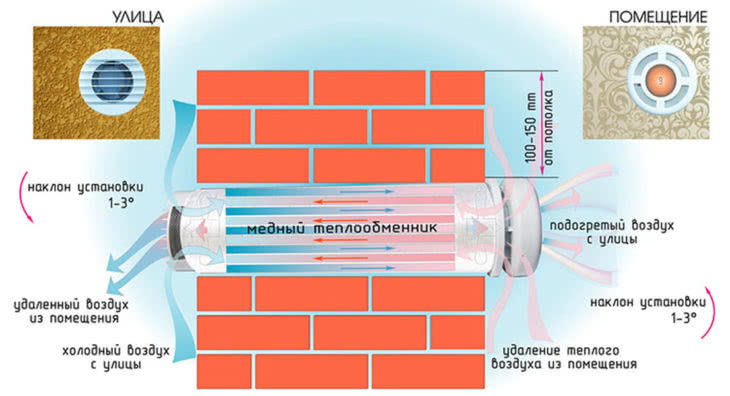

На примере трубчатого типа, оснащённого вентиляторами, рассмотрим последовательность выполнения работ по самостоятельной установке устройства.

Схема предусматривает установку под наклоном, необходимом для стекания конденсата

Установка осуществляется на расстоянии 10–15 см от потолка помещения. Монтаж производится следующим образом:

  1. Просверлите сквозной канал диаметром 165–170 мм со стороны помещения на улицу с наклоном 3 градуса на внешнюю сторону.
  2. Установите в отверстии рабочий модуль теплообменника.
  3. Обеспечьте выступание с внешней стороны помещения выходного патрубка от уровня стены на 15 мм.
  4. Заполните свободное пространство монтажной пеной или уплотнителем, обеспечивающим герметичность и фиксированное положение корпуса.
  5. Установите защитные решётки с противоположных сторон корпуса.
  6. Подключите согласно схеме устройство рекуперации к электрической сети напряжением 220 в.
  7. Подайте напряжение и проверьте работоспособность рекуператора.

Установленное устройство может функционировать в одном из трёх вариантов:

  • в пассивном режиме. Минимальный воздухообмен 6–9 м3 в час осуществляется благодаря естественному перепаду давления внутри помещения и с уличной стороны;
  • в режиме проветривания. Осуществляется одновременная работа двух вентиляторов. Создаётся интенсивный обмен воздушных масс с максимальной производительностью 70–80 м3 в час;
  • в ночном положении. Циркуляция воздушных масс объёмом 20–25 м3 в час создаётся принудительным путём за счёт уменьшенной с помощью реостата частоты вращения вентиляторов.

Пластинчатый тип устройства

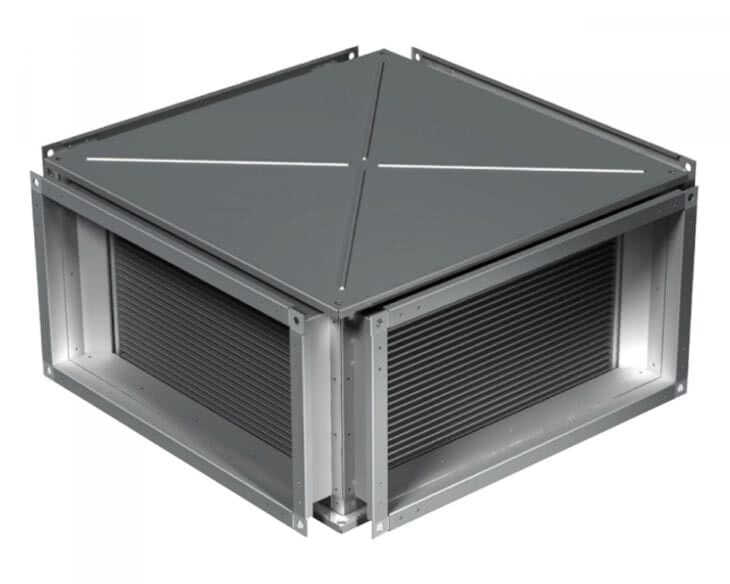

Пластинчатый теплообменник может устанавливаться как самостоятельное устройство, так и в магистралях, оборудованных вытяжным и приточным вентилятором. Подключение пластинчатого устройства с прямоугольными каналами осуществляется в магистралях, имеющих соответствующее сечение воздуховодов.

Данная модель используется в системах вентиляции с прямоугольными магистралями

Для установки используются переходные колена.

Переходник прямоугольного сечения облегчает установку

Крепление рекуператора можно осуществить в потолочной части помещения с помощью шпилек.

Монтаж пласинчатого рекупера у потолка экономит место в помещении

При пассивном режиме работы устройства осуществляется естественный подогрев воздушных масс, циркулирующих благодаря перепадам давления. Подключается с помощью выходных патрубков к магистралям, обеспечивающим отвод и подачу воздушных масс.

После подключения к воздуховодам проверяется работоспособность системы рекуперации

Монтаж пластинчатого рекуператора, функционирующего совместно с вытяжным и приточным вентилятором, осуществляется путём соединения устройства с воздушными магистралями согласно схеме.

Вариант установки пластинчатого теплообменника совместно с вентиляторами

В частном доме рекуператор пластинчатого типа можно подключить, руководствуясь различными схемами.

Вариант подключения рекуператора в коттедже

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства . Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется . Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора .

Для этого используется формула: Q = 0,335 x L x (T1 – T2), где:

  • Q (Вт) – мощность устройства;
  • L (м 3 /ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м 3 /ч;
  • Т1 ( о С) – температура воздуха после рекуперации;
  • Т2 ( о С)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры , где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 о С, а с улицы поступает воздух температурой -10 о С. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора . Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

https://youtube.com/watch?v=gODCJEA_voU

https://youtube.com/watch?v=f9JyakjPyBE

https://youtube.com/watch?v=68_TA1jhHhI

Как рассчитать мощность рекуператора?

Собирая такой прибор, как рекуператор, своими руками, очень важно не только грамотно выполнить все мероприятия по его изготовлению, но и правильно рассчитать мощность этого механизма. Чтобы определить оптимальный показатель энергии тепла, которое циркулирует между пластинами, принято брать за основу следующую формулу: 20 Вт * xS * dT

S в данном случае отображает площадь пластины, измеряемую в м²

Чтобы определить оптимальный показатель энергии тепла, которое циркулирует между пластинами, принято брать за основу следующую формулу: 20 Вт * xS * dT. S в данном случае отображает площадь пластины, измеряемую в м².

Рассчитать мощность оборудования можно при помощи следующей формулы:

p (Вт) = 0,36 * Q (м³/сек.) * dT.

Расшифровываются все переменные так:

  1. Q – энергия, затраченная на нагрев или охлаждение воздушного потока. Рассчитывается этот параметр при помощи формулы 0,335 х L х (t кон. — t нач.), где:
    • L – расход воздуха, измеряемый в м³/час. В соответствии с нормами установки, этот показатель на одного человека должен составлять 60 м³/час;
    • t нач – начальный показатель температуры;
    • t кон – параметр, полученный в результате теплообмена.
  2. dT – температура.

Инструменты и материалы

Примерный набор материалов и инструментов:

  • металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
  • рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
  • нержавейка, ДСП, фанера для корпуса согласно чертежам;
  • минеральная вата, пенополистирол для теплоизоляции;
  • 4 фланца из пластика для воздуховодов на основе канализационных труб;
  • лобзики по дереву и металлу, желательно электрические;
  • силиконовый герметик;
  • алюминиевая трубка 2-5 мм, длина по проекту;
  • универсальный клей;
  • саморезы;
  • стальной уголок 20х20 мм, длина по проекту;
  • шуруповёрт, ножовка по металлу;
  • фильтры бумажные, автомобильные – сколько потребуется;
  • строительный нож;
  • молоток;
  • дрель, набор свёрл;
  • вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Виды современных рекуператоров

Сейчас ассортимент этих приборов настолько широк, что неискушенный покупатель может столкнуться с большими сложностями при выборе подходящей техники. Множество моделей и производителей оборудования, разные рабочие площади, объемы теплообмена способны легко завести в тупик.

Все современное оборудование конструктивно делится на несколько типов:

  • пластинчатые и пластинчатые мембранные («дышащие») рекуператоры;
  • роторные теплообменники;
  • водяные;
  • камерные;
  • крышные;
  • трубчатые;
  • гликолевые рекуператоры, имеющие промежуточный теплоноситель, — раствор этиленгликоля.

Изготовление пластинчатого аппарата своими руками

Для изготовления конструкции своими руками, необходимо подготовить материалы: ­

  • оцинкованное железо, листовой алюминий, текстолит, медь, специальную бумагу или гетинакс в количестве 4 кв. м.;
  • в качестве прокладки между платинами рекуператора требуется техническая пробка, толщиной 0,2 см или рейка; ­
  • силиконовый герметик; ­
  • для изготовления корпуса потребуется коробка из металла или фанеры; ­
  • датчики, фиксирующие перепад давления;
  • уголок для стоек;
  • минеральная вата в качестве изоляционного материала;
  • метизы;
  • электролобзик.

Процесс изготовления:

  1. С помощью лобзика заготовленные листы разрезаются на квадратные заготовки со стороной 20-30 см. Нужно стараться, чтобы все квадраты получились одинаковыми. Их количество должно составлять 70 штук.
  2. К противоположным сторонам квадратов приклеивается рейка, которая по длине равна стороне. Свободным остается только последняя заготовка.
  3. Все пластины соединяются в кассету. Свободная заготовка является последней в конструкции.
  4. При помощи уголка формируется вокруг кассеты каркас.
  5. При помощи силиконового герметика обрабатываются все швы.
  6. Корпус оснащается для фиксации фланцев специальным креплением. В нижней части изготавливается отверстие. Здесь располагается трубка для отвода конденсата.
  7. Чтобы кассета легко изымалась для проведения ремонта, в корпусе из уголков изготавливаются направляющие.
  8. В качестве изоляционного материала используется минеральная вата. Ею утепляется внутренняя часть стенок. Толщина слоя составляет 40 мм.
  9. В месте прохождения теплого воздуха устанавливается датчик давления.
  10. Монтаж рекуператора ведется в вентиляционную систему.

https://youtube.com/watch?v=nF9wmwYLgo8

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении


Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Основные виды рекуператоров

В зависимости от конструктивных особенностей выделяют несколько видов рекуператоров, которые чаще всего устанавливают в жилых помещениях, например, в загородных и частных домах. Каждый из них описан ниже.

Пластинчатый рекуператор

Сразу выделим важное преимущество теплообменного аппарата данного типа – низкая стоимость. При этом инженерам удается «выжимать» максимум эффективности из таких систем

Максимальной энергоэффективности удается добиться в том случае, если в качестве материала изготовления был выбран алюминий. В свою очередь устройства, изготовленные из пластика, могут обеспечить более эффективную вентиляция, но стоят немного дороже. Наилучшим образом себя зарекомендовали целлюлозные рекуператоры. Но их нельзя эксплуатировать в условиях повышенной влажности воздушной среды.

Рекуператор роторного типа

Ввиду принципа работы пластинчатого теплообменника, ему свойственен один важный недостаток – обмерзание в холодное время года. Что касается роторной системы, пластины расположены внутри и перемещаются вместе с воздухом. Производительность системы увеличивается за счет возможности влияния на скорость вращения ротора. Однако, есть и серьезный недостаток роторных систем – необходимость в частой замене фильтров, что в целом повышает эксплуатационные затраты.

Крышный

Эти системы чаще всего устанавливают на объекты хозяйственного назначения: склады, гаражи, ангары и прочие. К ключевым преимуществам систем данного типа относят простоту монтажа и высокую эффективность работы. Использовать в домашних условиях такие рекуперационные системы нецелесообразно с экономической точки зрения, так. Как они являются дорогостоящими.

Гликолевый

Эти системы позволяют объединять два контура, по которым движется воздушная среда, — всасывающий и вытяжной. При этом удается подключать даже воздушные каналы, находящиеся на довольно большом расстоянии друг от друга. Для теплообмена используют специальное вещество – гликолевую жидкость, которая выполняет роль теплоносителя. Поскольку чистое вещество используют крайне редко, чаще всего в системе циркулирует водно-гликолевый состав. Монтаж теплообменных аппаратов осуществляют в противоточном ходе относительно потока воздушной среды. Прямым способом могут подключить только непрофессионалы, поскольку такой вид монтажа приводит к существенному снижению эффективности работы системы. В зимнее время дополнительно используют конденсатосборники с каплеуловителями. Поскольку воздух засасывается из окружающей среды практически напрямую, систему дополнительно комплектуют фильтрами грубой очистки.

Типы конструкций рекуператоров

Принцип действия рекуператора отличается в зависимости от технических особенностей устройства теплообменника.

Пластинчатая конструкция

Состоит из пакета пластин, изготовленных из хорошо проводящего тепло алюминия или стали. Воздух с повышенной температурой отдаёт тепловую энергию пластинам теплообменника и нагревает их поверхность. Холодные воздушные массы поглощают тепло и нагреваются. В конструкции устройства отсутствуют подвижные элементы, что значительно повышает надёжность работы. Популярен благодаря низкой стоимости и высокой эффективности. Коэффициент полезного действия рекуператора достигает 65%. Пластинчатый рекуператор положительно зарекомендовал себя в вентиляционных системах частных домов и современных коттеджей.

Пакет с пластинами расположен в герметичном корпусе

Устройство роторного типа

Конструктивной особенностью этого рекуператора является цилиндрический барабан теплообменника, изготовленный из гофрированных стальных элементов. Соосно барабану расположен приточно-вытяжной вентилятор, обеспечивающий циклическое движение нагретого и охлаждённого воздуха. При вращении теплообменника происходит эффективный обмен тепловой энергией воздушных потоков и частичный возврат влаги в помещение. Рекуператор роторного типа оборудован электронной системой, автоматически изменяющей частоту вращения ротора. Это позволяет регулировать интенсивность тепловой отдачи и обеспечивать КПД устройства до 87%. Роторные рекуператоры отличаются повышенной ценой и используются на промышленных предприятиях.

Схема работы роторного рекуператора

Трубчатое исполнение

Популярность устройств этого типа обусловлена простотой конструкции и низкими затратами, связанными с самостоятельным изготовлением. Принцип обмена тепловой энергии воздушных потоков аналогичен рекуперации в пластинчатых теплообменниках. В трубчатой конструкции устройства воздух циркулирует по коаксиальным трубам. Внешний воздух поглощает тепло от стенок труб, нагретых выходящими из помещения воздушными массами. Трубчатые рекуператоры устанавливают в квартирах и частных домах.

Рекуператор трубчатого типа с коаксиальными трубами

Рециркуляционный теплообменник

В конструкции этого типа в качестве посредника, осуществляющего передачу тепловой энергии, используется жидкость. Это значительно усложняет конструкцию. Устройство включает два теплообменника. Один, наполненный антифризом или обычной водой, устанавливается на вытяжной магистрали вентиляции, а другой — на всасывающем канале, по которому поступает внешний воздух. Нагретая жидкость отдаёт тепло массам воздуха. Сложная конструкция устройства с принудительной циркуляцией теплоносителя ограничивает сферу её применения. Коэффициент полезного действия соразмерен КПД рекуператора пластинчатой конструкции.

Рециркуляционный рекуператор состоит из отдельных блоков, соединённых магистралями

Крышный рекуператор

Этот вид оборудования имеет КПД до 68% и представляет собой промышленную установку, применяемую в системах подачи воздуха торговых центров и производственных помещений. Такая система рекуперации отличается низкими затратами по обслуживанию, а специфика установки позволяет сэкономить пространство в области потолка, что актуально для производственных цехов и торговых центров. Особенности конструкции крышного рекуператора не позволяют использовать его в системах подачи воздуха квартир и частных домов.

Крышный рекуператор. Вид с улицы

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

  • Оцинкованное железо, 2 листа.
  • Фанерный кроб для корпуса рекуператора.
  • Пробковый материал толщиной 20 мм для прокладки между листами.
  • Силиконовый герметик.
  • Датчик давления.
  • Пластиковые фланцы.
  • Электролобзик и метизы.
  • Металлический уголок.
  • Теплоизолятор (минвата).

Схема воздухообменника

  • Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
  • К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
  • Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
  • Полученную конструкцию закрепляют при помощи металлического уголка.
  • Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
  • На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
  • Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

Основной принцип организации вентиляции

Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Как собрать пластинчатый рекуператор

Очень часто владельцами загородных домов изготавливается и устанавливается система рекуперации воздуха именно этой разновидности. Технология сборки таких теплообменников не слишком сложна и включает в себя следующие шаги:

  • изготовление собственно пластинчатого теплообменника;
  • монтаж корпуса.

Какие материалы понадобятся

Для того чтобы сделать пластинчатый рекуператор воздуха для системы вентиляции, нужно приготовить:

  • тонкий стальной лист 0.5 — 1 мм (можно заменить его на алюминиевый 2 мм);
  • листовую пробку 2 — 4 мм или реечки той же толщины;
  • фанеру или ДСП для корпуса;
  • переходники для труб соответствующего диаметра;
  • нейтральный герметик;
  • саморезы или шурупы.

Сборка теплообменника

Металлический лист нужно разрезать на пластины 200х300 мм. Производить эту операцию следует максимально аккуратно. Готовые пластины должны иметь идеальную геометрию. Наличие на них заусениц недопустимо. Резать сталь или алюминий лучше всего болгаркой, сложив в пачки по три листа. Произвести работу ножницами качественно получится вряд ли.

Высота готового теплообменника должна быть равна 300 мм. Исходя из этого и выбирают необходимое количество пластин. Соединяют готовые элементы таким образом, чтобы расстояние между ними составляло 2 — 4 мм. В качестве прокладок используют куски листовой пробки 5х5 см.

На краю длинных сторон первой пластины укладывают по 3 таких прокладки. Далее на них устанавливают второй металлический элемент пачки. На его короткие стороны посередине укладывают по одной прокладке. Продолжают сборку в том же порядке до тех пор, пока теплообменник не достигнет нужной высоты, прокладывая также углы. Фиксацию элементов можно производить, к примеру, на жидкие гвозди. Для того чтобы теплообменник получился прочным, по окончании сборки на некоторое время на него кладут какой-нибудь груз.

Сборка корпуса

Коробку под теплообменник сбивают из фанеры на 18 мм или ДСП. Размер ее должен быть чуть больше размера пластин по длине и ширине. Стенки можно скрепить шурупами или саморезами. Предварительно в двух из них вырезаются по два отверстия под патрубки воздуховодов. Собирать корпус нужно таким образом, чтобы они располагались по диагонали друг к другу (два отверстия на одной стенке внизу, два других на противоположной стенке вверху).

Сборка и утепление рекуператора воздуха

Теплообменник вставляют в сбитый корпус на ребро. То есть таким образом, чтобы края пластин располагались по отношению к его дну под углом в 45 градусов. Поскольку размеры теплообменника практически совпадают с габаритами коробки, встать он должен плотно. На следующем этапе в проделанные в стенках коробки отверстия вставляют патрубки под воздуховоды. Места их крепления промазывают герметиком.

Чтобы избежать гниения фанеры или ДСП, корпус рекуператора желательно окрасить эмалью или масляной краской. Устанавливают рекуператор обычно на чердаке дома. После того как к нему будут подключены оба воздуховода: приточный и вытяжной, можно приступать к его утеплению. Для этого лучше всего взять стекловату или минеральную вату.

Похожие записи:

Убрать супер клей с одежды Курятник своими руками на 10-20 кур пошаговая инструкция Скелетирование листьев в домашних условиях: мастер класс поделки c фото Ручной садовый бур своими руками Генератор сигналов для настройки усилителей Идеи для рабочего и нерабочего пылесова
