Как починить не рабочую зарядку от ноутбука

Содержание

Не работает клавиатура

Эта часть компьютера часто выходит из строя. Могут перестать работать как некоторые кнопки, так и вся панель. Использовать по назначению технику без этой детали сложно.

Возможен ли ремонт клавиатуры ноутбука своими руками? Рассмотрим рекомендации:

  1. Извлечение клавиатуры. Перед тем как это сделать, лучше ознакомиться с видео инструкцией. В зависимости от бренда, процесс происходит по-разному. Например, у Азуса снятие происходит просто без особых усилий.
  2. Делаем фото, во избежание проблем на этапе сборки.
  3. Аккуратно вытаскиваем все клавиши при помощи тонкой отвертки или острия ножа
  4. Достается пленка и делится на две части. Умельцы советуют ее подогреть теплым воздухом, используя фен. В таком состоянии вероятность сохранения пленки становится выше.
  5. Взяв мультиметр, проверяем исправность клавиатурных дорожек. Обнаружив поврежденные звенья, очищаем их и вырисовываем новую цепочку токопроводящим клеем.
  6. Даем время высохнуть контактолу.
  7. Проверяем результат.

Если возник конфликт в операционной системе при установке новых компонентов, и клавиатура дала сбой, достаточно попробовать удалить утилиту.

Основные причины поломок

Диагностировать возможную проблему несложно — достаточно проверить, как ведет себя индикатор, которым оборудован блок питания. Светодиод есть почти на всех моделях БП, как у современных лэптопов, так и выпущенных лет 10 назад.

Первый вариант — при подключении к сети индикатор на блоке светится, но заряд батареи не идет. Это свидетельствует, что потеря напряжения происходит между самим блоком и зарядным гнездом ноутбука — деформирован или поврежден штекер, разорван провод, треснуло изоляционное покрытие.

Если при подключении к сети индикатор продолжает гореть, но при присоединении шнура, идущего от блока в гнездо зарядки, лампочка тускнеет, то проблема связана с электрическим контуром самого адаптера. Скорее всего, нужно заменить конденсаторы. В большинстве случаев, чтобы выполнить ремонт блока питания ноутбука, его потребуется разобрать.

Если светодиод вообще не светится, то произошел обрыв цепи внутри блока или поврежден провод, идущий от розетки к трансформатору.

Инструменты и материалы для работы

Разбирать корпус БП можно несколькими способами, поэтому могут понадобиться разные инструменты и материалы. Но всех их легко можно найти в домашнем хозяйстве.

Для первого способа понадобятся обычный кухонный нож с длинным тонким лезвием, лучше слегка затупленным. Лёгкий, до 300 грамм, молоток или любой утяжеленный инструмент – для простукивания по лезвию ножа.

Для второго способа пригодятся медицинский шприц с иглой, обычный растворитель для нитрокрасок, например, 626 или 646, и опять же нож, можно взять пластиковый из набора для лепки пластилином.

Для третьего способа взамен растворителя используется бензин, а вместо пластикового ножа – банковская карта с заточенным краем.

Существуют способы с применением других инструментов, но и первых трёх вполне достаточно. Для сборки БП понадобятся клей или изолента в цвет корпуса БП.

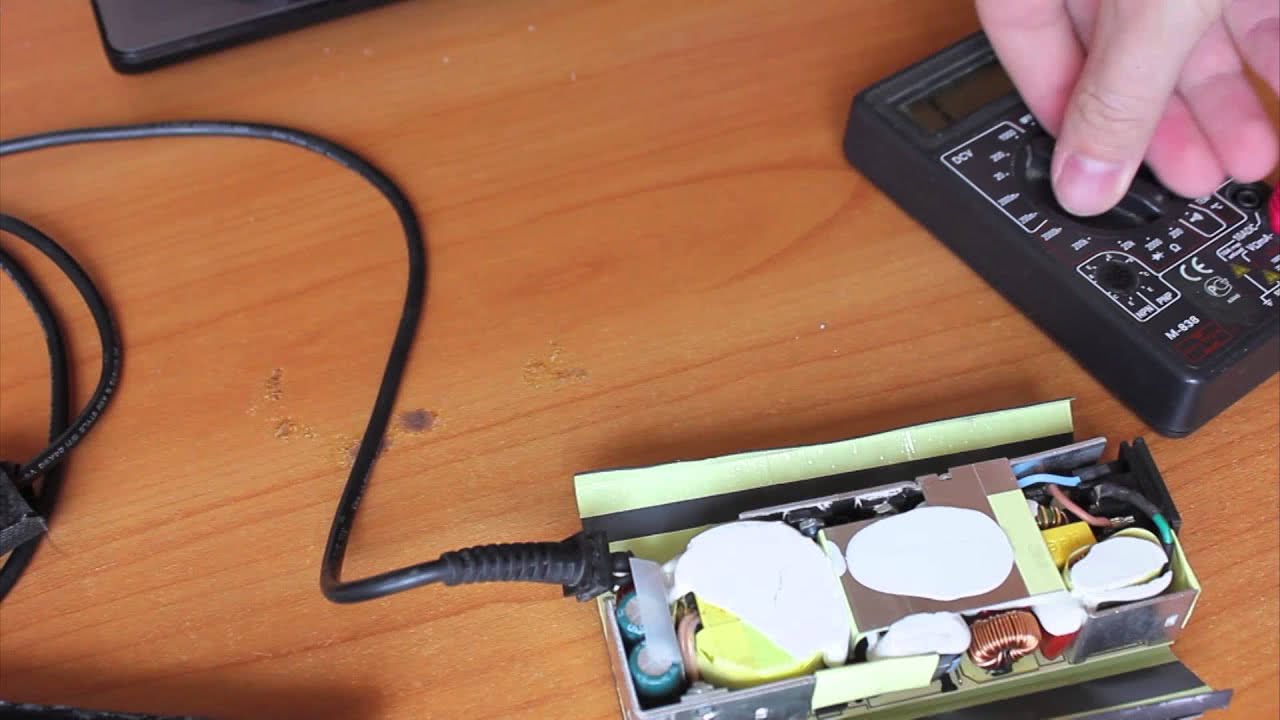

Проводим диагностику и устраняем неисправности на плате

Ну а теперь пошаговая инструкция по ремонту блока питания ноутбука своими руками. При этом подразумевается, что напряжение в розетке есть, а сетевой шнур БП исправен.

1. Визуальный осмотр. Внимательно осматриваем все элементы платы. Они должны иметь естественный цвет, без потемнения и пятен. Никакого внешнего повреждения. То же самое касается и дорожек на плате – ничего не почернело, не подгорело, все пайки красивые

Особое внимание обращаем на электролитические конденсаторы. Если их торец вздулся или вообще поврежден, то элемент придется заменить

2. Цепи защиты. К ним относится предохранитель, а в некоторых качественных БП еще и варистор, стоящий сразу после предохранителя (в наших схемах его нет). Сопротивление предохранителя должно равняться нулю, варистора – бесконечности.

3. Цепи входного фильтра. Все дроссели должны иметь минимальное (доли Ома) сопротивление. Токоограничивающий резистор – от 5 до 15 Ом.

4. Высоковольтный выпрямительный мост. Состоит из четырех отдельных диодов или выполнен в виде диодной сборки. Измерения каждого отдельного диода или каждого диода сборки проводим мультиметром, включенным в режим проверки диодов (не сопротивления!). В прямом включении прибор должен показать сопротивление в несколько сот Ом, в обратном – бесконечность. Сами полупроводники при этом выпаивать не нужно.

5. Силовой ключ. Если силовой ключ, роль которого исполняет полевой транзистор, внешний, а не встроен в микросхему, то его нужно прозвонить. Выпаиваем, прозваниваем сток-исток (режим проверки диодов). В обоих направлениях прибор должен показать бесконечность.

6. Импульсный трансформатор. В принципе, выход из строя импульсного трансформатора – дело довольно редкое. Но если ничего не помогло и есть схема под рукой, то можно его выпаять и прозвонить обмотки.

7. Низковольтный выпрямитель. Для проверки диодов низковольтного выпрямителя их придется выпаять. В остальном они проверяются так же, как и диоды высоковольтного моста.

8. Цепи выходного фильтра. Дроссели фильтра прозваниваем так же, как и дроссели входного фильтра.

Вот, в принципе, и все действия, которые может выполнить непрофессионал. Более сложную неисправность без специальной подготовки и приборов, увы, обнаружить, а следовательно, и   устранить не удастся. Придется обратиться к специалисту.

Вот вроде и все о ремонте блока питания для ноутбука. Надеемся, что приведенная информация будет полезной, а ремонт пройдёт успешно.

Спасибо, помогло!6Не помогло2

Сейчас читают:

Как отремонтировать блок питания компьютера своими руками

Разборка блока питания ноутбука — пошаговая инструкция

Как переделать аккумуляторный шуруповерт на 12 или 18В в сетевой своими руками

Как сделать импульсный блок питания своими руками: лучшие сборки и схемы

Как проверить зарядное устройство для ноутбука

Гарантированные способы зарядки планшета

Даже в условиях правильной эксплуатации не всегда удается избежать поломки разъема, который со временем изнашивается. Зарядить планшет, если сломано гнездо для зарядки, позволяют специальные приборы.

Эти методы не требуют использования зарядного устройства и являются безопасными для электронного девайса.

Первый способ — «зарядник-лягушка»

Способ не применяется для моноблоков. Если в планшетном ПК предусмотрен литой корпус и нет доступа к электронике, то извлечь аккумулятор для подзарядки не получится.

Принцип работы «зарядника-лягушки» — зарядка батареи напрямую.

Питание батареи осуществляется через специальный универсальный прибор, конструкцией аналогичный с лягушкой, из-за чего получил одноименное название. Это бюджетное зарядное устройство есть в широкой продаже и подходит для любых портативных гаджетов со съемными литий-ионными батареями (Lithium Ion Battery или Li-ion Battery).

Для зарядки аккумулятора его необходимо извлечь из корпуса, затем поместить в «лягушку». Контакты соединяются с соответствующими зажимами на приборе питания (минусовой — к минусу, плюсовой — к плюсу). Потом АКБ закрепляют и подключают устройство к электрической сети. Индикатор загорится в случае правильной установки аккумулятора в зарядный прибор. После наполнения его отсоединяют и возвращают обратно в планшет.

Этот метод не требует специальных знаний и гарантирует увеличение заряда портативного устройства без зарядки.

Второй способ — использование запасного аккумулятора

Для использования планшета без гнезда питания применяются также дополнительные аккумуляторы: внешние PowerBank с большой емкостью или запасные внутренние АКБ.

Переносной аккумулятор подключается к электронному гаджету через USB-порт, который предусмотрен во всех современных портативных ПК или смартфонах. Такие приборы различаются мощностью, объемом доступного заряда, силой исходящего тока. При силе тока 3 А PowerBank обеспечивает ускоренную зарядку, тогда как стандартный показатель составляет 1 А.

Схема отображает, на сколько зарядок хватит павербанка, ёмкостью 10 000 мА*ч для разных устройств.

Емкости недорогого PowerBank хватит для одной зарядки, модели с большим объемом заряда можно использовать несколько раз. Внешний аккумулятор наполняется от компьютера, ноутбука или подключается к розетке.

Запасную батарею можно приобрести отдельно и использовать вместо разрядившейся. Перед покупкой следует уточнить размер и емкость устройства, уставленного в планшете. Необязательно использовать сменную АКБ того же производителя. Для любой модели портативной техники (от недорогих Леново до флагманов Самсунг) подойдет универсальный внутренний аккумулятор Digma (Дигма).

Третий способ — беспроводная зарядка

В некоторых современных девайсах предусмотрена возможность беспроводной зарядки, например в последних смартфонах серии Samsung Galaxy. Для старых моделей, которые нельзя зарядить без проводов по умолчанию, такие приспособления приобретаются отдельно и стоят дорого.

Устройство Wireless Charger подключается к электросети и автоматически передает импульс на специальный датчик аккумулятора смартфона. Если такого датчика на батарее нет, его можно купить и установить через USB-разъем.

Мобильное устройство помещается возле беспроводного прибора питания, чтобы бесперебойно принимать электромагнитные импульсы. Скорость наполнения аккумулятора таким способом существенно ниже, чем при стандартном подключении зарядного устройства.

Гаджеты с поддержкой беспроводной зарядки имеют преимущество при поломке зарядного гнезда.

Некоторые смартфоны и планшеты не поддерживают эту функцию, установить дополнительный приемник на батарею для беспроводной подзарядки в таком случае не получится.

Диагностика и устранение поломок на плате

Диагностика и устранение поломок на плате Если обнаружены дефекты в самом блоке питания, т.к. напряжение в розетке есть, а шнур подачи электроснабжения исправен, потребуется отремонтировать его. Во время диагностики необходимо сделать следующее:

Провести внешний осмотр оборудования. Под демонтированным корпусом находится плата, отвечающая за корректную работу зарядной станции

Важно тщательно оценить ее состояние и убедиться в отсутствии пятен и потемнений на внутренних элементах. Это касается и дорожек на плате – на ней не должны присутствовать почернения, следы гари или распайки

Во время диагностики следует внимательно посмотреть на электролитические конденсаторы. Если их торец оказался поврежденным, его придется поменять. При наличии признаков вздутия конденсата высоковольтного напряжения, есть вероятность повреждения диодного моста. После замены конденсатора не стоит спешить запускать БП в сеть, а лучше прозвонить мостовые диоды. Идентичные действия проводятся для низковольтного элемента.
Проверить цепи защиты. В число таких средств входит предохранитель, а иногда и варистор, который находится за предохранителем. При отсутствии ошибок сопротивление предохранителя сопоставимо с 0, а варистора – с бесконечностью.
Оценить цепи входного фильтра. Во время диагностики стоит убедиться, что дроссели обладают минимальным сопротивлением. Допустимые параметры для токоограничивающего резистора составляют 5-15 Ом.
Провести диагностику выпрямительного моста высоковольтного напряжения. Компонент выполнен из 4 отдельных диодов или представляет собой цельную конструкцию. Чтобы проверить напряжение каждого диода, лучше воспользоваться мультиметром с соответствующим режимом работы. При прямом включении прибор отобразит сопротивление в пару сотен Ом, а при обратном – показатель бесконечности.
Убедиться в исправности силового ключа. Если деталь не интегрирована в плату, а выполнена в виде внешнего модуля, потребуется провести прозвон мультиметром. Для начала следует выпоять сток-исток и прозвонить его в режиме диагностирования диодов. Во всех направлениях должен отображаться знак бесконечности.
Продиагностировать импульсный трансформатор. Повреждение этой детали является редким явлением, но полностью исключать его не стоит, тем более, если предыдущие элементы исправные. В случае выхода из строя этого компонента, придется выпаять его и заменить новым. Но следует учитывать, что прозванивание трансформатора не всегда описывает его точное состояние. Так, при наличии короткозамкнутых витков обнаружить поломку с помощью тестера будет невозможно. В качестве альтернативного метода диагностики можно использовать визуальный осмотр детали.
Проверить низковольтный выпрямитель. Чтобы оценить состояние диодов низковольтного выпрямителя, потребуется выпаять их. Другие действия по проверке выполняются точно так же, как при проверке диодов высоковольтного моста.
Прозвонить элементы выходного фильтра. Дроссельные компоненты на выходном фильтре диагностируются точно так же, как и на входном.

На этом диагностика блока питания ноутбука завершается. Большинство операций сможет выполнить даже новичок, не имеющий особой подготовки или профессионального оборудования. Однако более сложные дефекты потребуют привлечения специалистов. Решить их своими руками будет невозможно или очень сложно.

Какие неисправности встречаются чаще всего

Наиболее распространенная проблема, возникающая при эксплуатации бука, это, конечно, разъем питания. Если мы придерживаем провод рукой, прыгая с кровати за стол и обратно, то обычно все в порядке. Но многие ли так делают? Взял машину и пошел, а блок питания ноутбука волочится сзади, создавая немалую нагрузку на разъем.

Не менее редко у блока питания переламывается провод. Обычно выходной, поскольку сетевой толщиной с карандаш и жесткий, как проволока, переломить сложно. Выходной же может переломиться как возле штекера, так и возле самого блока питания.

В этом месте провод подвергается постоянным перегибам, так что ничего странного

Сами же БП выходят из строя гораздо реже, но и это случается. Перенапряжение, перегрузка, удары, банальный брак – все случается. Бывает даже так: выключил вечером вполне исправный ноутбук, а утром он запускается от аккумуляторов, поскольку блок питания почему-то не работает.

Микротрещины на плате

В результате некачественной пайки на заводе – образовались микротрещины в припое. Из-за этого увеличилось сопротивление контакта «резистор-дорожка» и он началсь интенсивнее греться, от чего микротрещина разраслась, потому что механическая прочность припоя, как известно, с ростом температуры уменьшается. Первая микротрещина под резистором.

Вторая микротрещина в припое.

Третья трещина выявлена уже при пошатывании резистора, ножка которого припаяна к дорожкам платы в это месте.

Сверху резисторы залиты какой-то резиновой пеной. Возможна она ухудшает теплообмен между элементами внутри корпуса блока питания.

Возможные неисправности БП

Использование в течение многих лет отработанной схемы импульсного преобразователя позволило сделать ее крайне надежной.

Поэтому большинство неисправностей БП персональных компьютеров связаны либо со старением его компонентов, либо со значительными отклонениями питания или нагрузки от номинальных параметров. Отдельно стоит упомянуть перегрев выходных каскадов из-за накопления пыли внутри БП при недостаточной частоте обслуживания компьютера.

Сильнее всего старение сказывается на состоянии электролитических конденсаторов выпрямителя и выходных каскадов. Со временем они деградируют, теряя емкость, что приводит к заметному росту пульсаций напряжения на выходе блока, что может приводить к сбоям в работе ПК. Также, особенно в дешевых блоках, старение электролитических конденсаторов сопровождается их заметным вздутием, иногда приводящему к их разрушению с характерным хлопком.

Значительный рост напряжения питания или избыточная нагрузка способны привести к перегреву и короткому замыканию внутри диодного моста входного выпрямителя. В этом случае переменный ток из сети поступает в цепи, не рассчитанные на работу с ним: разрушаются электролитические конденсаторы, рассчитанные на однополярное питание, повреждаются ШИМ-контроллер и его транзисторная обвязка. Зачастую повреждение БП при этом делает его ремонт менее рентабельным по сравнению с полной заменой.

Отказ выходных транзисторов импульсного преобразователя чаще всего является следствием их длительного перегрева, вызванного перегрузкой или недостаточным охлаждением.

Ремонт блока питания

При достаточно уверенном владении паяльником отремонтировать БП своими руками не так сложно, тем более что большинство операций сводятся к замене простых деталей с двумя-тремя выводами, не требующими особых навыков или оборудования для демонтажа.

Так как вопрос «как отремонтировать компьютерный БП» вряд ли возникнет у профессионально владеющего соответствующим инструментом (паяльной станцией, оловоотсосом и т.д.) человека, в дальнейшем мы будем исходить из минимального набора самых распространенных приспособлений. Следовательно, нам понадобится паяльник мощностью в пределах 65 Вт с плоской заточкой жала, припой, бескислотный флюс (канифоль), пинцет и плоская отвертка. Удалить лишний припой можно с помощью зачищенного многожильного медного провода, внесенного под флюсом в каплю расплавленного олова.

При замене крупногабаритных элементов наподобие конденсаторов нужно последовательно разогреть точки пайки их ножек, по возможности убрать лишний припой и далее, либо поочередно прогревая ножки и наклоняя корпус конденсатора из стороны в сторону извлечь его, либо, если размеры жала паяльника это позволяют, одновременно нагреть обе точки пайки и быстро выдернуть конденсатор из отверстий в плате

При этом, как и при работе с другими элементами, важно минимизировать время воздействия паяльника на плату и деталь

Транзисторы и мощные диоды при их замене устанавливаются в отверстия на плате таким образом, чтобы из крепежное отверстие совпало с резьбой в теле радиатора. Перед прикреплением к радиатору поверхность детали смазывается термопроводной пастой (КПТ -8 или ее аналоги).

Заменяя электролитический конденсатор или диод, необходимо помнить, что это элемены полярные, и их установка должна строго соответствовать рисунку на плате (у конденсаторов, кроме танталовых, полоска обозначает отрицательный полюс).

Еще один материал про ремонт БП компьютера

После ремонта блока питания не стоит спешить устанавливать его в компьютер – лучше всего повторить проверку, описанную ранее.

Подборка видео по ремонту БП

Представляем подборку видео по ремонту блока питания.

Блок питания АТХ пособие по ремонту часть 1:

https://youtube.com/watch?v=NRXwny5IeuM

Блок питания АТХ пособие по ремонту часть 2:

https://youtube.com/watch?v=Hco3zOxiJhA

Блок питания АТХ пособие по ремонту часть 3:

https://youtube.com/watch?v=azl80bvX2N4

Разбор наиболее часто встречающихся поломок и способов их устранения:

https://youtube.com/watch?v=nII1_85Awb0

Рассказывается о простых поломках и как их устранить:

https://youtube.com/watch?v=EhTRri6KjHo

Как отремонтировать компьютерный блок питания ATX:

https://youtube.com/watch?v=3Ioo4RF8l3E

Как заменить конденсаторы:

https://youtube.com/watch?v=Xm_Nqm7jfdQ

Спасибо, помогло!3Не помогло1

Сейчас читают:

Как отремонтировать своими руками блок питания ноутбука

Неисправности блока питания компьютера и способы их устранения

Можно ли включить блок питания без компьютера: пошаговая инструкция перемычки контактов

Как отремонтировать бесперебойник для компьютера своими руками

Как сделать импульсный блок питания своими руками: лучшие сборки и схемы

Разбираемся в схеме типичного ATX блока питания

Прежде чем приступать к ремонту, нужно понять принцип работы компьютерного блока питания. На рисунке ниже представлена структурная схема БП стандарта ATX.

Напряжение электрической сети поступает на сетевой фильтр, который подавляет помехи, поступающие на вход блока питания от промышленной сети переменного тока. Он также предотвращает проникновение помех, возникающих в БП и компьютере, в электрическую сеть.

К выходу фильтра подключен двухполупериодный выпрямитель, который преобразует переменное напряжение в постоянное. Нагрузкой диодного моста являются: автогенератор вспомогательного источника питания и усилитель мощности высокочастотного преобразователя.

Выход автогенератора вспомогательного источника питания соединен с входом параметрического стабилизатора, на котором формируется дежурное питание 5 В.

Гальваническую развязку между электрической сетью и вторичными источниками тока обеспечивает трансформатор. С трансформатора импульсное напряжение приходит на блок выпрямителей. Для регулировки величины напряжения на всех вторичных источниках тока используется система обратной связи.

Для осуществления обратной связи используется широтно-импульсный модулятор (ШИМ), который регулирует работу усилителя мощности, изменяя длительность импульсов возбуждения. Напряжение цепи обратной связи сравнивается с эталонным, и в зависимости от результатов ШИМ-контроллер увеличивает или уменьшает длительность импульсов. В результате во вторичную цепь поступает больше или меньше энергии.

Ремонт зарядных устройств для ноутбуков своими руками — схемы

Ремонт зарядных устройств для ноутбуков — в устройстве ноутбука, блок питания наиболее подвержен поломкам. В случае появления проблем в питании лэптопа, скажем, зарядка аккумулятора происходит не так как надо либо короткое время держится накопленный заряд в батареи. Тогда вот для вас небольшой материал на эту тему:

Сам адаптер выполнен в стандартной пластиковой коробке, обычно черного цвета, внутри которой расположен преобразователь импульсного типа с выходным напряжением 19v и током 3А. Это стандартная конструкция для многих ноутбуков и единственное, что их отличает друг от друга — разъем питания. Для наглядности предоставляю здесь три принципиальные схемы адаптеров для ноутбуков.

Для увеличения кликните по картинке

Если в определенный момент батарея ноутбука перестала совсем заряжаться, то первым делом нужно проверить зарядное устройство на предмет его исправности. При отсутствии свечения сетевого индикатора указывает на то, что проблема скорее всего кроется именно в блоке питания. Именно с него и следует начинать искать неисправность, а затем принимать решение — делать ремонт ему или приобретать новый.

Ремонт зарядных устройств для ноутбуков

Здесь мы поэтапно рассмотрим всю процедуру ремонта, и что нужно будет для этого сделать.

1. Во первых сначала необходимо добраться до самой платы блока питания, для этого воспользовавшись ножом нужно аккуратно разделить корпус БП на две половины.

2. Затем, после того как вы вскрыли корпус, нужно демонтировать радиатор охлаждения, а что бы было удобнее было снимать его, предварительно отсоедините провод питания.

Часто встречающаяся неисправность

3. Наиболее часто встречающейся поломкой в зарядном устройстве ноутбука является короткое замыкание в проводе питания. Происходит это ввиду частого его скручивания и как правило появляется такая проблема в районе разъема. Следовательно, КЗ влечет за собой выход из строя выпрямительного диода, установленного в цепи питающего напряжения.

Для выявления предполагаемой неисправности, на следующим шаге нужно прозвонить мультиметром питающий провод на предмет короткого замыкания, а также проверить выпрямительный диод.

4. В случае обнаружения пробоя диода его следует заменить на новый. Для выполнения этого, необходимо выпаять из платы теплоотвод и сам диод, затем установить новый и запаять обратно в плату.

Установка диода

5. После того как вы поставили на место новый диод и запаяли его, нужно отрезать лишние концы выводов, а место пайки очистить от флюса и обработать спиртом. Для обеспечения лучшего контакта диода с радиатором, на подложку диода рекомендуется нанести тонкий слой теплопроводной пасты, например: КПТ-8.

6. Теперь нужно смонтировать радиатор на свое место, но прежде следует сделать ремонт провода питания, то-есть убрать короткое замыкание. Делается это таким образом — отрезается разъем в месте, где был перекручен шнур и произошло КЗ. Далее срезается изолирующий слой штекера и убираются оставшиеся концы провода.

Ремонт провода

7. Убрать пять миллиметров изолирующего слоя на шнуре, одеть на провод отрезок термоусадочной трубки, зачистить жилу и припаять на свои места в разъеме, при этом не перепутайте «плюс» с «минусом», смотрите на фото. Прозвонить, нет ли опять короткого замыкания и убедившись в его отсутствии поместить штекер в термоусадочный кембрик, а затем нагреть его для усадки по форме.

8. На этом шаге реставрированный провод в обратном порядке припаивается к печатной плате с обязательным соблюдением полярности. Контактная площадка на печатной плате обозначенная символами «GND» служит для подключения «минусового» провода.

9. Корпус зарядного устройства собирается в такой же последовательности, как и разбирался. Однако, прежде чем садить все на клей, убедитесь в его работоспособности, а потом уже нужно будет склеить все как было.

Ремонт зарядного устройство для ноутбука своими руками

https://youtube.com/watch?v=Qxf68_mETOI

Предыдущая запись Схема усилителя Mystery

Следующая запись Ремонт промышленного компьютера

Замена разъема зарядки универсальной «лягушкой»

В критической ситуации, когда не знаете, как зарядить телефон, если сломалось гнездо, можно воспользоваться универсальной зарядкой. Иногда называют девайс «лягушкой», стоит она относительно дорого, поэтому не факт, что это лучше, чем отдать девайс на ремонт. Этот прибор имеет специальный паз, в который нужно вставить извлеченный из мобильного аккумулятор. Однако этот метод имеет несколько явных недостатков:

  • во время подзарядки смартфон выключен, пользоваться им нельзя до тех пор, пока зарядится батарея;
  • стоимость «лягушки» высокая и порой не оправдывает затраты;
  • среди отзывов пользователей встречаются ситуации, когда зарядник сломал аккумулятор.

Визуальный осмотр и простейший ремонт типовых неисправностей

После разборки блока питания можно провести визуальный осмотр и выявить неисправные элементы. Если осмотр не выявил повреждений, проводится тестирование с помощью мультиметра. Для проверки элементов питания под напряжением блок питания нужно подключить к сети.

Выявленные неисправные элементы выпаиваются, взамен впаиваются новые. Частая неисправность – переламывание провода, что идёт от БП до ноутбука. Причем нередко это происходит как у основания или возле штекера, так и посередине, особенно если во время работы провод лежит на полу и на него периодически наступают или наезжают стулом. Поэтому прозвоните провод для проверки его целостности, то же сделайте и с проводом 220В, который идёт от розетки до БП. Рассматривать подробно схемотехнику и ремонт блока питания в пределах этой статьи мы не будем, поэтому предлагаю посмотреть пару видеороликов на эту тему.

https://youtube.com/watch?v=Moozo9PC82g

https://youtube.com/watch?v=0eDXLzqZLO4

https://youtube.com/watch?v=gRHuoyBBEco

После замены неисправных элементов блок питания подключается к ноутбуку и тестируется на работающем устройстве под высокими нагрузками на процессор, память и видеоядро.

По окончании ремонта блок питания собирается и вставляется внутрь корпуса. Корпус можно собрать снова на клеевой шов либо скрепить изолентой в цвет корпуса. В следующий раз разборка будет совсем простой.

Спасибо, помогло!2Не помогло

Сейчас читают:

Как разобрать и проверить аккумулятор ноутбука

Как проверить зарядное устройство для ноутбука

Как отремонтировать блок питания компьютера своими руками

Почему сильно греется блок питания у ноутбука

Можно ли включить блок питания без компьютера: пошаговая инструкция перемычки контактов

Работа чарджера ISL6251 и заряд аккумулятора

Питание +19в поступает на 24-й вывод микросхемы чарджера DCIN с разъема питания через диод PD16 и резистор PR281 (входное напряжение схемы обозначено VIN). Если вы заменили микросхему, проверьте цел ли резистор. Внутри микросхемы на выводе 1 VDD формируется напряжение питания +5в которое далее через PR86 поступает на 15 вывод VDDP и запитывает остальные узлы микросхемы. Проверяем присутствие +5в на 15 выводе.

На выводе VREF должно быть генерируемое чарджером опорное напряжение 2.39v

Вход ACSET — чарджер детектирует напряжение питания 19в, которое делитель на PR280 и PR282 понижает в 14 раз. Для этого напряжение на ACSET должно превысить 1.26в, что соответствует 18.0в на входе. Обнаружив нормальное питание, чарджер опускает в низкий уровень ACPRN — подаёт сигнал мультиконтроллеру.

Мультиконтроллер обменивается данными с контроллером аккумулятора и при необходимости зарядки выставляет высокий уровень на выводе EN чарджера, разрешая ему заряд.

На выводе CELLS мультиконтроллер устанавливает напряжение, зависящее от количества банок в аккумуляторе, указывая тем самым чарджеру, какое напряжение подавать на аккумулятор. Чарджер вырабатывает напряжение BATT+ на заряд батареи (типовое 12.6 В).

Выводы CSIN CSIP подключены к датчику тока источника питания — резистору PR61, а выводы CSON CSOP — источнику тока заряда. При превышении тока чарджер выключает зарядку аккумулятора.

Таким образом, для заряда аккумулятора необходимо, чтобы чарджер был запитан (DCIN = 19в, VDD и VDDP = 5в, VREF = 2.39v), чтобы он продетектировал питание (ACSET >1.26v) мультиконтроллер выдал ему сигнал EN.

Должна запуститься генерация на транзисторах PQ55 PQ57, токи на PR61 и PR78 не должны превысить предельно допустимых

Здесь следует обратить внимание, что кроме самих резисторов PR61 PR78 могут подгореть также и PR74 PR76 PR72 PR73, из-за чего чарджер может неправильно измерять токи

Что ломается в адаптере чаще всего

Перечислим самые распространенные неисправности, и отчего они случаются:

  1. Кабель. Разрыв или залом проводов – логичное следствие острых собачьих зубов, поставленной на шнур ножки стула или дивана.
  2. Коннектор. Классический пример, поставили ноут на зарядку, забыли и решили перенести компьютер в другую комнату. Результат – вырванный «с мясом» штекер из гнезда лэптопа.
  3. Батарея блока питания. Электронная «начинка» чаще всего «горит» из-за перепада напряжения. На втором месте – пролитая жидкость, на третьем – падение на кафельный пол с высоты.

Специалисты Баттериона приводят инструкцию, как починить зарядку от нутбука
.

Диагностика типовых неисправностей и способы их устранения

Существует несколько типовых неисправностей блока питания:

  • сгорел предохранитель в блоке питания;
  • отсутствует дежурное напряжение, оно также может быть больше или меньше нормального;
  • одно из напряжений на выходе БП отсутствует или выходит за допустимые пределы;
  • нет сигнала на проводе +5 В PG;
  • блок питания не включается;
  • не вращается вентилятор.

Первое, что нужно сделать после того, как блок питания разобран, – произвести внешний осмотр

При этом следует обратить внимание на конденсаторы. По статистике примерно 50% поломок БП связаны со вздувшимися конденсаторами

Также следует проверить, легко ли вращается кулер. Со временем смазка вырабатывается и теряет свои свойства, в результате частота вращения вентилятора уменьшается. Из-за этого охлаждение блока питания ухудшается, и некоторые детали могут перегреться и выйти из строя.

После этого следует осмотреть предохранитель, резистор, транзисторы и другие полупроводниковые элементы.

Перегорел предохранитель

Чаще всего в БП устанавливается плавкий предохранитель в стеклянном корпусе. Обычно он расположен в горизонтальном положении и находится рядом с сетевым фильтром. Иногда предохранитель устанавливается вертикально, и на него надета термоусадка. На плате он обозначается как F1.

Чтобы проверить предохранитель, его нужно прозвонить при помощи мультиметра. В таком случае его нужно заменить. Если под рукой не оказалось предохранителя с выводами, то можно их подпаять к обычному. Для этого припаиваем два провода к чашечкам с обоих торцов последнего.

Вздулись электролитические конденсаторы

Чтобы предотвратить взрыв конденсаторов, на них сверху наносят насечки. Когда давление внутри возрастает, в том месте, где есть насечки, происходит вздутие. Оно свидетельствует о том, что данная деталь вышла из строя.

Чаще всего выходят из строя конденсаторы, которые установлены в цепи +5 В, так как у них маленький запас по напряжению – 6,3 В. Поэтому при их замене рекомендуется ставить конденсаторы, рассчитанные на напряжение не меньше 10 В. Если такой конденсатор не вписывается по габаритам, то лучше поставить рассчитанный на немного меньшую емкость, но с большим напряжением.

Иногда конденсаторы выходят из строя без каких-либо внешних признаков, например, они могут высохнуть. В таком случае их нужно выпаять и проверить их емкость и внутреннее сопротивление.

Проверяем выпрямитель

В качестве выпрямителя в блоке питания может использоваться сборка из 4 диодов или диодный мост.

Проверку можно выполнить, не выпаивая деталей с платы. В прямом направлении сопротивление должно быть небольшим, а в обратном – резко увеличиваться.

Схема прозвонки диодного моста представлена на рисунке ниже. Сначала устанавливаем минусовой щуп мультиметра на вывод, отмеченный значком «+», и при помощи положительного щупа проверяем сопротивление. В направлениях, отмеченных стрелками, оно должно быть небольшим, а в обратных должно показывать бесконечность (обрыв). То же проделываем для остальных ножек.

Если один из диодов или диодный мост пробиты, то нужно проверить также конденсаторы, установленные во входном фильтре, и ключевые транзисторы. Так как переменное напряжение, появившееся после пробоя, могло вывести из строя эти детали.

Варистор

Варисторы предназначен для защиты блока питания от импульсных перенапряжений. При увеличении напряжения его сопротивление резко уменьшается, и таким образом он поглощает лишнюю энергию. При этом возрастает ток, из-за чего может перегореть предохранитель.

Если скачок напряжения будет слишком большой или продолжительный, то варистор может перегореть. В таком случае он чернеет и раскалывается. После его замены рекомендуется проверить другие детали, входящие во вторичную цепь.

Проблемы с батареей

Одна из возможных причин того, что при включении ноутбука не горят индикаторы или устройство не заряжается — неисправность аккумулятора. Ее можно разделить на несколько отдельно взятых проблем:

  • Сломана батарея. В большинстве случае проще и дешевле заменить ее, чем ремонтировать. Аккумуляторы служат в среднем четыре года, а потом нуждаются в замене. Иначе ноут станет аналогом обычного компьютера, работающего только от розетки.
  • Блок питания недостаточно мощный. Необходимо выбрать модель, которая полностью совместима по характеристикам.
  • Встречается ситуация, когда прибор свободно работает от батареи, но не может работать от сети. Причины кроются либо в сломанном гнезде питания, либо в выходе контроллера из строя. Реже, но все же бывает, что аккумулятор из-за несовместимости с устройством вызывает сбой на материнской плате.
  • Проблема цепей питания. Поломка внутреннего модуля требует обязательного вмешательства мастера – требуется диагностика на профессиональном оборудовании.


Без профессиональных навыков и опыта лучше не разбираться ноутбук и тем более не касаться плат или контактов — неудачное действие способно привести к еще более серьезным повреждениям, и ремонт обойдется дороже.

Похожие записи:

Охота на жучка. какими бывают шпионские устройства и как их искать Пиньята своими руками в домашних условиях Станок для гибки арматуры: назначение, описание, виды Default ThumbnailПылесос на перфоратор своими руками Опасны ли магниты для смартфонов, ssd, usb-флешек и жестких дисков на компьютерах? Удаление царапин на кузове автомобиля без покраски
