Как починить провод: перегрызенный, порванный, перебитый, сломанный

Как починить зарядное устройство для телефона, смартфона, планшета своими руками

Ниже, в этой статье будет описан простой и не требующий специального оборудования способ ремонта, который даст вашей зарядке вторую жизнь.

На фото – зарядка с проблемой в шнуре.

Не всегда обрыв видно невооруженным глазом. Он может скрываться под толщей основной (верхней) изоляции и остается практически незаметен.

Но, как показывает практика, перелом происходит чаще всего возле входа в блок или у основания штекера.

Чтобы обнаружить место обрыва, достаточно подсоединить включенную зарядку к телефону и пошевелить шнур в подозрительном месте.

Как только вы увидите, что зарядка на мгновение «пошла», значит в том месте, где вы в этот момент шевелили, и есть обрыв.

В этом случае, внимательно присмотревшись, излом и обрыв были видны и без шевеления. Он как раз получился на входе в блок питания.

Основная проблема в ремонте таких блоков состоит в том, что он не разборной. Поэтому, чтобы добраться до электронной платы, нужно проявить аккуратность и некоторые усилия.

Используя отвертку и нож, необходимо поддеть основание задней крышки и снять ее.

Поддевать следует в месте входа шнура в устройство. Если вход слишком плотный, можно слегка обрезать резиновый хомут.

Делать это нужно аккуратно, чтобы совсем не обрезать провод.

Подковырнув отверткой, пытаемся поднять крышку вверх.

Может случиться так, что она треснет напополам, но чаще, как и в этом случае, крышка снялась целиком, без повреждений.

Даже было видно, что у нее есть защелки, а в корпусе зарядного устройства выемки под них.
Это значит, что есть возможность после ремонта поставить крышку на свое место без использования клея.
Когда крышка снята, нужно вытащить из корпуса печатную плату. Так как она «сидит» плотно, достать ее поможет отвертка. Уперев лезвие отвертки о корпус и зацепив ее окончанием одно из мест пайки, вытягиваем плату наружу.

Устройство корпуса такое, что при вставленной внутрь плате ее входные контакты соединяются с зажимами штырей вилки питания. Поэтому, устанавливая плату обратно в корпус, нужно учесть этот момент.
На фото ниже показана плата со всеми своими «внутренностями». Провода припаяны снизу.

Вид с противоположной стороны.

А вот на фото дорожки для входных контактов.

Провод придется обрезать ниже того места, где находится повреждение

Но очень важно запомнить, какой провод «+», а какой «-». В некоторых случаях провода имеют соответствующий цвет, красный — это положительный, а черный — отрицательный проводник

При цветной маркировке обрезать можно смело, а после просто припаять провода, соблюдая полярность.
В нашем случае провода одноцветные, но так как шнур плоский, можно проследить, с какой стороны шнура провод идет на минус, а с какой на плюс. Пометить, ну а потом уже обрезать.

Далее, отпаять оставшиеся концы от платы и подготовить отверстия для пайки нового провода.

Не теряя метки, зачистить и залудить провода на шнуре.

По одному припаиваем их к плате, соблюдая полярность.

На печатной плате в месте пайки обычно есть маркировка полярности.

Чтобы шнур на выходе не болтался, наматываем на его входную часть бандаж из черной изоленты. Толщина бандажа должна быть такой, чтобы войти в прорезь для провода и зафиксироваться в нем.

Перед установкой крышки проверяем работу устройства. Включаем его в сеть и подсоединяем к телефону. Если телефона на данный момент нет при себе, используем вольтметр постоянного тока.

Так как внутренний контакт в гнезде имеет очень тонкую трубку, и щуп прибора не заходит в него, можно для проверки использовать кусочек тонкой медной проволоки.

Всунув ее в трубку внутреннего контакта, подсоединяем к ней и наружному выводу штекера щупы измерительного прибора.

Вольтметр показывает, что напряжение присутствует, а это значит, что поломка устранена.

Теперь защелкиваем заднюю крышку.

Подсоединяем телефон и радуемся результатам проделанной работы.

Полезные советы

Следуя таким простым инструкциям, вы можете избавить себя от необходимости частой замены провода для зарядки айфона и сможете использовать его еще длительный период времени.

Но если вы купите новый кабель и захотите сохранить его целостность, нужно следовать таким советам:

1. Провода в процессе эксплуатации лучше не скручивать и не складывать в несколько раз. Такие действия приводят к скорому изнашиванию в местах перегиба устройства.
2. Приобретите вспомогательные держатели, с помощью которых вы сможете зафиксировать провода, когда они не используются.
3. Ограничьте контакт шнура с водой и химическими веществами, которые способны вывести кабель из строя или нарушить целостность изоляционной оплетки.

Конечно же, активное применение поврежденного провода — всегда рискованное дело, поэтому мы советуем заменить или отремонтировать его сразу же.

Ремонт коннектора

Для этой операции нужно купить несколько коннекторов RJ-45 и специальный инструмент — обжимные ножницы. Найти эти вещи можно в любом магазине для электриков.

Алгоритм ремонта:

1. Отрежьте небольшой участок кабеля со сломавшимся коннектором. Используйте для этого кусачки.
2. Удалите 10–15 мм внешней изоляции с помощью канцелярского ножа.

   Ещё один эффективный способ работы с проводом

3. Расположите внутренние жилы в ряд по цветам и подровняйте длину кусачками. Зачищать их не нужно. Самая популярная схема обжима показана на картинке.

   Это схема, необходимая для понимания порядка расположения контактов

4. Вставьте их внутрь нового коннектора. Следите за тем, чтобы последовательность проводков не поменялась. Если всё в порядке, несильным давлением на кабель введите жилы в их пазы до упора.

   Коннектор нужно расположить так, чтобы пластмассовая защёлка находилась снизу

5. Вставьте коннектор в соответствующее гнездо обжимных ножниц и несколько раз сдавите его.

   Инструмент, без которого нельзя правильно обжать витую пару

6. Вытащите кабель из обжима. Оцените прочность соединения.

Как видите, оба способа починки кабеля весьма просты, особенно если у вас уже есть опыт работы с паяльников и проводами. Если же вы взялись за починку витой пары впервые, не волнуйтесь, просто соблюдайте последовательность действий и проявите немного терпения.

Как устранить, если дефект в кабеле

Поиск конкретного места дефекта в кабеле блока питания ноутбука (хоть в сетевом, хоть в низковольтном)– дело потенциально безуспешное. Провода идут в общей изоляции, и методом прокола найти место неисправности проблематично. Если проблема в сетевом шнуре, его несложно заменить. Можно взять кабель от адаптера-донора, можно купить новый или бывший в употреблении через доски объявлений в интернете.

Если поврежден низковольтный шнур, то все сложнее – он несъемный. Можно попытаться найти дефект в наиболее вероятных местах – на выходе из корпуса и около разъема. Для этого шнур надо обрезать примерно в месте предполагаемой проблемы и прозвонить от места разреза до ближайшей точки. Если получится локализовать неисправность, надо взять кабель от другого (неисправного) зарядника и припаять его вместо дефектного. Если нет… попытаться резать и дальше. Например, пополам, отыскивая половину с обрывом. Если повезет, то может получиться исправный, но укороченный шнур. Или сразу срезать проблемный кабель и заменить его донорским.

Поиск места разрыва

Чтобы отремонтировать гарнитуру с перебитым проводом, владельцу необходимо запастись подходящим инструментом и решимостью довести дело до конца. Обнаружив поломку, первым делом необходимо выяснить, в каком из проводов образовался разрыв. Специалисты прибегают в этом случае к мультиметру, тестеру или вольтметру.

Проверку на предмет разрывов провода проводят следующим образом.

1. Сделайте два небольших надреза изоляционного материала: один недалеко от штекера, а другой возле динамика.
2. Внимательно рассмотрев сердцевину кабеля, вы заметите прозрачный защитный слой. Его необходимо аккуратно удалить, стараясь не повредить сам провод.
3. Для установки разрыва или целостности провода выберите один из приборов, описанных выше. При работе с мультиметром необходимо черный и красный датчики поместить в разрезы. Услышанный вами писк будет сигнализировать о целостности медной жилы.
4. Сделайте еще один разрез на небольшом удалении от первоначального и снова используйте датчики. Повторяйте процедуру, пока прибор не перестанет пищать. Помните, что надрезать изоляцию нужно очень аккуратно.
5. Обнаружив место разрыва, постепенно сужайте круг поисков, пока не достигните участка длинной в два сантиметра.

Можно ли починить гнездо для зарядки?

Да, это вполне реально, но лучше доверить эту работу мастеру. В сервисных центрах после диагностики и выявления причины поломки, вам предложат один из методов починки:

• Восстановление. Оно обойдется примерно в 1800 рублей, в зависимости от модели телефона и сложности работы.
• Замена. Заменить гнездо на новое будет стоить около 1000р. без учета стоимости новых деталей.

Если гаджет находится на гарантии, то его следует отнести в сервисный центр, прописанный в талоне, который должен чинить смартфон в течение всего гарантийного периода.

Заменить гнездо в домашних условиях сложно, но возможно. Обо всех деталях подробно расписано в конце статьи.

Что нам понадобиться

• ФУМ лента 1штука
• Usb — кабель от зарядки (наш повреждённый провод)

ФУМ лента должна быть дома у каждого, если нет покупаем в магазине сантехники. Спросите, что эта за лента такая? Расскажу!

Это узкая плёнка (уплотнитель), которую используют в сантехнических работах, для герметизации соединений. Вообще для этих целей традиционно использовался лён (так называемая пенька), да и сейчас актуален, но нас интересует лента.

Ленту выбираем под цвет провода. Белую под белый, а чёрную под чёрный провод. Бывает и других цветов — розовая, синяя, серая и т.д. Это уже на ваш выбор и под ваш провод.

Используем изоленту

Одним из лучших и долговечных способов ремонта кабелей является использование изоляционной ленты. Конечно, наше зарядное устройство не будет выглядеть эстетично и совсем не будет напоминать новое, но такую ​​ленту можно купить примерно за 50 рублей, сэкономив на приобретении нового кабеля.

Термоусадочные трубки

Отличным решением является термоусадочная трубка. Они доступны во многих размерах, так что вы можете легко найти подходящую для вашего кабеля. Чтобы прикрепить термоусадочную трубку к кабелю, вставьте ее в конец зарядного устройства, а затем обожмите место, где изоляция провода повреждена. Для фиксации термоусадочной трубки можно использовать фен.

Силикон для ремонта

Это не совсем силикон, а материал, который отличается качеством и полной электробезопасностью. Такая полимерная глина может быть сформирована в любую форму и прикреплена к любой поверхности. Если вы решили заизолировать кабель этим материалом, оставьте его на 24 часа, пока материал полностью не высохнет и не примет правильную форму. К сожалению, силикон имеет высокую стоимость, его также сложно найти в обычных магазинах, поэтому приходится заказывать в Интернете.

ФУМ-лента

Этот материал продаётся в магазинах сантехники и обычно используется для изоляции и защиты от протечек на соединениях труб. Стоимость обычно не превышает 25-40 рублей за моток.ФУМ-лента удобнее, чем изолента благодаря следующим преимуществам:

• тонкая и гибкая, что обеспечивает надёжное и прочное прилегание;
• ФУМ-лента не содержит клей, поэтому более надёжна и не высыхает и не осыпается со временем.

Отремонтировать повреждённый участок с помощью ФУМ-ленты можно с помощью простейших действий:

• найти место повреждения провода;
• отрезать необходимое количество ленты;
• намотать с натяжением поверх повреждённого участка, захватив целые участки свокруг него.

Для ремонта достаточно небольшого слоя: материал хорошо схватывается и надёжно держит место отхождения контакта.Как изолента, так и ФУМ-лента – меры временного характера. Впоследствии потребуется купить новое зарядное устройство.

Используем пружину от ручки

Краткосрочным решением является использование пружины от обычной шариковой ручки, нужно лишь растянуть ее и обернуть вокруг кабеля. Следует учитывать, что такая удлиненная пружина не столь жесткая и не защищает кабель от повреждений. Альтернативой такому способу является установка пружины на поврежденный участок и дополнительное использование термоусадочной трубки. В подобном случае можно гарантировать отсутствие проблем с поврежденным проводом в будущем.

3. Sugru

Sugru — это многофункциональная самозатвердевающая резина. С помощью неё можно чинить практически всё, в том числе кабели. В изначальной форме Sugru напоминает пластилин, который принимает любую форму. А по прошествии суток он затвердевает, превращаясь в очень прочную резину. Заполнив место протёртости или разрыва Sugru, вы остановите дальнейшее повреждение кабеля. Это средство можно найти на AliExpress за 373 рубля за 6 упаковок

Специальные кабельные протекторы

Эффективным и долговечным решением проблем поврежденного провода зарядного устройства является использование так называемых кабельных вставок. К сожалению, это решение довольно дорогое, качественный наконечник может стоить до 500 рублей. Кабельные протекторы спроектированы таким образом, что самая деликатная часть кабеля не ломается и тщательно заизолирована.

Помните, что если произошло короткое замыкание, кабель дымится или от него исходит выраженный паленый запах, то его необходимо заменить. Описанные выше способы ремонта подходят для тех случаев, когда повреждена изоляция, но если отмечаются проблемы с вилкой или оплавляется проводка, то использование такого кабеля становится просто небезопасным.

Пружинка шариковой ручки

Этот способ уже поинтереснее. Все, что вам понадобится, находится у вас под рукой — автоматическая ручка. Разберите ее и извлеките пружинку. Починка не отнимет у вас много времени. Сделать нужно следующее:

1. Отогните одну из сторон пружины и проденьте ее на часть стыковки кабеля и порта USB.
2. Постепенно начинайте перемещать спираль, медленно накручивая ее по всей поверхности провода.

Проделав эту несложную операцию, вы заметно увеличите время жизни своего кабеля. Пружинка будет брать на себя роль сгибания и разгибания, тем самым освобождая кабель от этой «ноши». Единственным минусом этого метода являются острые концы пружины, об которые с легкостью можно порезаться, а при должном усилии и проткнуть палец. Будьте осторожны.

Причины неисправностей зарядного устройства мобильника

Наиболее частой причиной выхода из строя ЗУ является небрежное отношение к нему при эксплуатации.

Ремонт зарядного устройства для телефона

Возможные причины поломок блока зарядки мобильника

1.Обрыв провода у штекера и у основания блока зарядки. Надломить провода можно при включенной зарядке во время разговоров.

2.Выход из строя элементов электронной платы зарядного устройства. Очень часто зарядку оставляют включенной в сеть, и не вынимают из розетки. При этом вся электронная плата зарядного устройства постоянно находится под напряжением, что снижает срок службы радиоэлементов платы.

Если отключать телефон от зарядного устройства под напряжением, происходят резкие броски напряжения, которые превосходят предельно допустимые рабочие напряжения элементов. Это обусловлено переходными процессами, возникающими в ЗУ при снятии нагрузки (отключении телефона) под напряжением. При правильной эксплуатации ЗУ телефон подключают и отключают на выключенной зарядке.

Специальные кабельные протекторы

Эффективным и долговечным решением проблем поврежденного провода зарядного устройства является использование так называемых кабельных вставок. К сожалению, это решение довольно дорогое, качественный наконечник может стоить до 500 рублей. Кабельные протекторы спроектированы таким образом, что самая деликатная часть кабеля не ломается и тщательно заизолирована.

Помните, что если произошло короткое замыкание, кабель дымится или от него исходит выраженный паленый запах, то его необходимо заменить. Описанные выше способы ремонта подходят для тех случаев, когда повреждена изоляция, но если отмечаются проблемы с вилкой или оплавляется проводка, то использование такого кабеля становится просто небезопасным.

Источник

Продолжает болтаться — меняем разъем зарядки

Дефект сам собой не исчезнет. Если деформировалась оболочка разъема, проблема может только ухудшаться – при попытках подбора положения для зарядки направляющая будет разбалтываться еще больше, пока штекер совсем не перестанет фиксироваться в гнезде и не начнет выпадать из него при любом движении. Поменять терминал можно в специализированной мастерской, там имеются все необходимые приспособления, включая специальный микроскоп – с его помощью операции по замене элементов делаются при большом увеличении и вероятность неверных действий минимальна. При наличии навыков и инструментов можно попытаться сделать это своими руками.

Необходимые инструменты и запчасти

Для замены гнезда (кроме самого разъема) потребуются как минимум:

• паяльная станция с феном;
• специальная отвертка для разборки телефона.

Фен абсолютно необходим – паяльником, даже самым мелким, выпаять и припаять обратно гнездо будет очень сложно. Мелкая деталь, несколько точек пайки, которые надо нагревать одновременно, плотный монтаж – все это причины, затрудняющие использование обычного инструмента.

Паяльная станция с феном.

Также понадобится специальная отвертка для вывинчивания мелких винтов. Во многих случаях подойдет «звездочка» соответствующих размеров. Некоторые производители могут использовать в своих конструкциях метизы и с другими головками.

Отвертка «звездочка».

Также для монтажа и демонтажа понадобится паяльный флюс. Удобнее использовать загущенные составы, но если такого нет, можно применить и обычный ЛТИ или приготовить флюс самостоятельно, растворив канифоль в концентрированном этиловом спирте. В процессе сборки и разборки может понадобиться и другой мелкий инструмент (скальпель и т.п.). Еще может потребоваться немного легкоплавкого припоя. Не помешают и увеличительные очки или линза на штативе – они позволят точно позиционировать разъем на плате при установке нового гнезда.

Процесс ремонта

В первую очередь до гнезда надо добраться. Для этого надо снять заднюю крышку и вынуть аккумуляторную батарею.

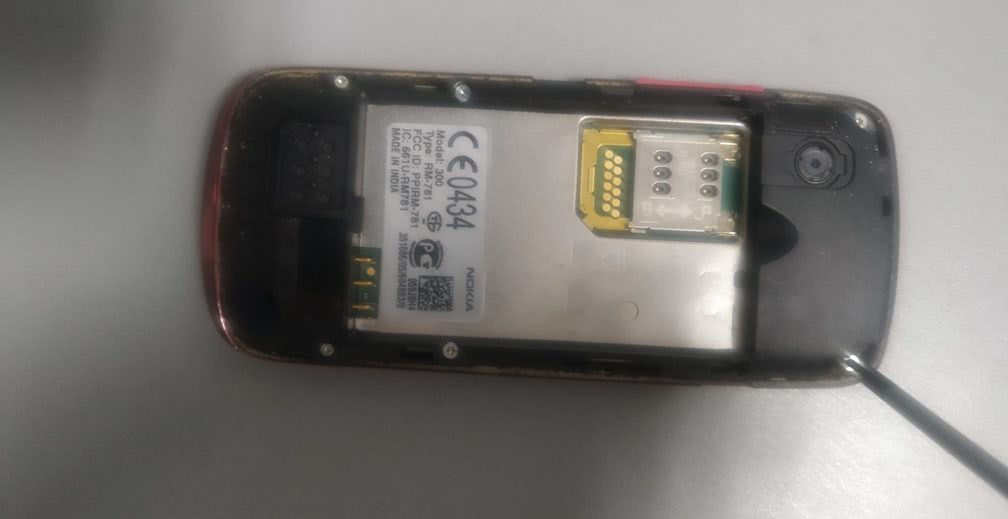

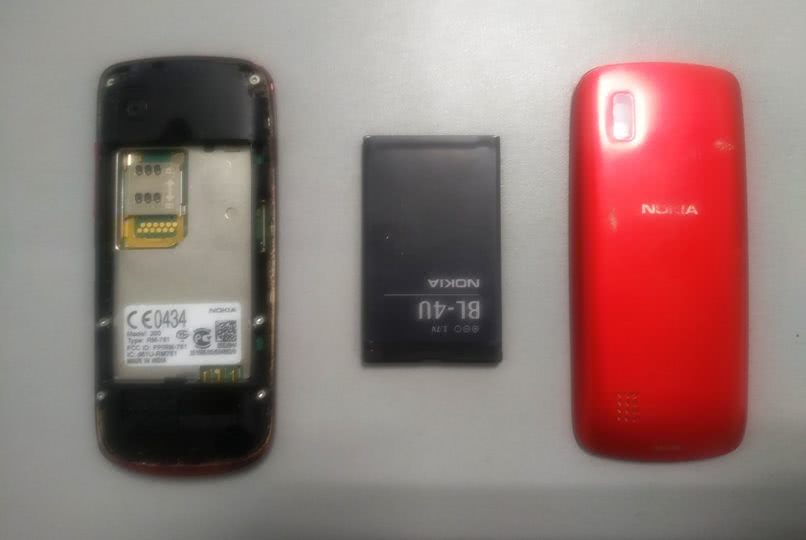

Телефон со снятой крышкой и извлеченной АКБ.

Под крышкой находятся шесть винтов (столько у старенькой Нокии, у других телефонов винты могут быть с другой головкой и в другом количестве). Их надо вывинтить с помощью подходящей отвертки.

Вывинчивание метизов.

После этого окажется возможным снять кожух и извлечь плату. На ней рядом с разъемом находится пластиковая деталь, которую лучше временно удалить, чтобы не повредить ее высокой температурой.

Разобранный телефон.

Перед нагреванием лучше покрыть места пайки слоем густого флюса. В этом случае точка не будет остывать при прогреве другого места, и процесс пойдет быстрее.

Во время «сдувания» разъема надо следить, чтобы не перегреть и не отпаять рядом расположенные элементы. Лучше подобрать наиболее удобную для этой работы насадку на фен, которая позволит производить локальный нагрев.

Плата с отпаянным гнездом питания (слева временно удаленная пластиковая деталь, справа – густой канифольный флюс в шприце).

После снятия гнезда надо приобрести или подобрать аналогичное (в данном случае – microUSB). Перед установкой надо отмыть плату от остатков флюса (он мог разбрызгаться или растечься в процессе) и снова нанести флюс точечно – на место будущих паек. Если припоя на контактных площадках или на выводах разъема (касается, в основном, точкам пайки корпуса коннектора) недостаточно, можно нанести небольшое количество с помощью паяльника. Затем надо пинцетом установить разъем на место, следя, чтобы его контакты точно совпадали с площадками на плате, и заново прогреть феном до расплавления припоя. После этого надо отмыть плату от остатков флюса, следя, чтобы загрязненный растворитель не попадал внутрь гнезда, и заново приклеить удаленные пластиковые детали.

Плата телефона с вновь смонтированными элементами.

Сборка телефона производится в обратном порядке:

• монтаж пластикового кожуха;
• установка аккумулятора в батарейный отсек.

После этого можно закрывать крышку и опробовать работу телефона.

Вновь собранный готовый к работе телефон.

Почему зарядное устройство не заряжает телефон?

Если вы столкнулись с тем, что зарядка не заряжает ваш мобильник (правило распространяется и на другие гаджеты), прежде всего стоит разобраться с причинами неполадки. Их может быть несколько:

• Вышло из строя устройство для подзарядки. Часто у зарядников обламываются шнуры у разъема и в месте, где шнур входит внутрь корпуса. Проверить это предположение поможет другое аналогичное устройство (его можно взять напрокат у друзей). Если с другим блоком питания заряд набирается нормально, значит, дело не в гнезде.
• От долгого использования испортилась батарея. Со временем аккумуляторы начинают заряжаться медленно либо теряют способность держать заряд. Для проверки поставьте в телефон другую батарею.
• Отказало гнездо USB. К сожалению, также частая причина проблем с зарядом. Если доказано, что дело не в зарядном устройстве и не в батарее, остается предполагать только этот вариант.

Отремонтировать гнездо полноценно смогут только в сервисе. Но существует несколько способов, которые помогут заряжать батарею в обход гнезда. Конечно, это полумеры, но некоторое время так продержаться можно.

Как починить гнездо для зарядки телефона сменой положения

Необходимо сразу обозначить, что починить таким способом ваше устройство не удастся. Сломанное гнездо питания таковым и останется и ремонта избежать не получится. Эта полумера необходима при ситуациях, когда нужной суммы на починку нет, а пользоваться мобильным нужно. Инструкция, как зарядить телефон, если сломалось гнездо:

1. Подключите зарядник к девайсу, воткните в сеть.
2. Попробуйте пошевелить шнур, сдвигая вверх, вниз положение штекера.
3. Если батарею не удается зарядить из-за того, что отошел контакт, такие действия могут его замкнуть.
4. В случае, если сотовый обнаружил зарядное устройство, постарайтесь фиксировать это положение. Попробуйте подложить книги или другие предметы под провод, чтобы мобильник мог пролежать так ночь и аккумулятор зарядился.

Перед проведением такой манипуляции убедитесь, что проблема действительно в разъеме, а не батарее. При долгом использовании у них есть свойство прекращать держать заряд. В этом случае следует купить новый аккумулятор, а не бороться с якобы поврежденным гнездом. . Если же дело действительно в разъеме, то избежать ремонта вряд ли удастся. Учитывайте, что такие манипуляции с проводом могут еще больше расшатать место подключения или сломать окончательно.

Эффективная замена USB порта при помощи фена

Теперь подробнее поговорим о том, как поменять разъем зарядки на телефоне или другой мобильной технике самостоятельно. Метод замены разъема феном не такой опасный, как кажется. Основная проблема — это не только как выпаять разъем micro USB феном, но и каким образом установить новый, при этом не допустив перегрева.
Здесь кроется ошибка в плохом понимании температуры. Что это значит? При выпаивании разъема выставляют температуру что-то вроде 400 °C с максимальным потоком воздуха. Да, вы можете выпаять таким образом USB достаточно быстро. Правда из-за такой температуры наступит перегрев не только самого разъема, но и платы.

Пошаговый процесс пайки феном

Дополнительно ставим радиатор (например, монетку, можно обойтись и термоскотчем, алюминиевым скотчем) Теперь же, ставим фен на 100 – 150 °C и максимальный поток воздуха (Lukey 702). Прогреваем плату в течении 2-3 минут.

Затем, повышаем температуру до 250-290 °C и немного уменьшаем поток воздуха. Уже через условные 10-30 секунд место пайки будет под температурой плавления припоя. Если этого не происходит, нужно подождать еще или же поднять температуру на 10 — 20 °C. Снимать разъём пинцетом нужно аккуратно, чтобы не задеть SMD компоненты.

Далее подготавливаем место пайки. Пропаиваем контактные площадки, добавляем немного флюса и припоя. Также преимущество пайки воздухом в том, что в принципе нет острой необходимости убирать старый припой оплеткой. Ставим новый разъем и по точно такому же принципу впаиваем его. Только при пайке феном ставить можно либо аналогичный разъем, либо схожий по конструкции (расстояние контактных выводов и корпусных должны быть идентичны). А их бывает несколько сотен видов по креплению и контактам. Если у вас нет такого, то придется впаивать паяльником т.к. воздухом будет практически невозможно.

И самое главное, разъем должен быть такой же стороной, как и «родной» (если был припаян обратного типа то и припаиваем точно такой же, никак не прямой!)

Плюсы и минусы метода

Из плюсов это скорость работы. А очевидные недостатки — нужен точно такой же разъем какой и был сломанный, иначе пайка USB разъема паяльным феном не получится вовсе.

Телефон не заряжается от зарядного устройства – что делать?

Часто зарядки возят с собой в сумке или кармане, и чтобы они занимали минимум места, их шнуры скручивают с перегибом и натяжкой.

Это в свою очередь приводит к практически незаметному глазу обрыву провода и неработоспособности зарядки. Как раз обрыв в шнуре – это самая распространенная поломка в таких видах устройств, и выбрасывать его из-за этого, честно говоря, жалко.

Да, можно конечно купить новую и не мучиться, но если устройство нестандартное, например, телефон старой модели, то найти такую зарядку не всегда возможно. А на «барахолке» вам могут подсунуть блок с такой же проблемой, да и лишние траты никому не нужны.

Поэтому ремонт зарядного устройства – дело полезное и стоящее.

Принцип работы

Адаптеры с питанием от сети в подавляющем большинстве случаев выполняют по импульсной схеме. Это позволяет получить легкие, компактные, экономичные устройства. За это приходится платить усложненной схемотехникой и сниженной, по сравнению с трансформаторными БП, надежностью.

Большинство сетевых зарядников имеют одинаковую структуру:

• выпрямитель с фильтром;
• генератор импульсов;
• инвертор;
• импульсный трансформатор;
• вторичный выпрямитель с фильтром;
• цепи индикации;
• цепи стабилизации (могут отсутствовать).

Выпрямитель часто выполняется по однополупериодной схеме – потребляемая мощность зарядника невелика, поэтому этого достаточно. По этой же причине емкость сглаживающего конденсатора невелика. Генератор импульсов часто схемотехнически объединен с инвертором – один и тот же транзистор генерирует колебания и коммутирует обмотку. Но иногда этот узел строится и на специализированной микросхеме. Вторичный выпрямитель также обычно однополупериодный, чтобы избежать излишнего падения напряжения на диодах. С этой же целью применяются диоды Шоттки. Цепи индикации в большинстве случаев – светодиод с резистором.

Стабилизация производится методом широтно-импульсной модуляции через обратную связь. Во многих схемах для ее организации применяется оптрон. Так обеспечивается гальваническая развязка выхода от высоковольтной части.
