Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

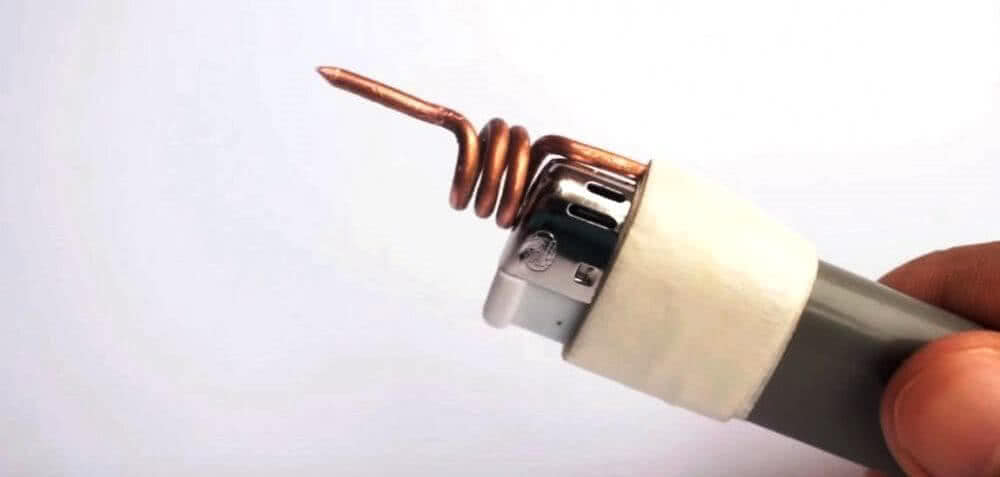

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч

Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.

Нейтральный и активный флюсы.

В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

Вернуться наверх к оглавлению.

Сломан динамик на наушниках, как починить гаджет самостоятельно

Если при попытке определить причину неработающего наушника удалось выяснить, что виноват именно динамик, починить его весьма трудоёмко. Даже в сервисных центрах вам сразу предложат сделать замену на новый. Это устройство достаточно микроскопическое, поэтому его пайка — это тонкий труд, который под силу не всякому мастеру, да и большинство приспособлений не поддаётся ремонту.

ПОЛЕЗНО ЗНАТЬ!

Если вам заменяют динамики на наушниках в мастерской, удостоверьтесь, что подобрана точная деталь, соответствующая вашей модели устройства. Остерегайтесь подделок, ведь китайские динамики отличаются худшим качеством звучания. Если ваши наушники не фирменные и стоят недорого, то наверняка не стоит тратить деньги на ремонт, лучше купить абсолютно новый аксессуар

Поломка штекера

Если ваши наушники сломаны, первое, что нужно искать, это соединение между штекером и кабелем. Часто причина отказа находится в этом месте. Частый изгиб приводит к обрыву кабельных проводов, поэтому сигнал не доходит до одного или обоих «ушей» гаджета.. Микрофон тоже может не работать.

Довольно легко обнаружить поломку. Попробуйте согнуть провод в предполагаемой точке разлома в разных направлениях, пока устройство включено. Если появляется звук или вы слышите треск, это означает, что один из проводов разорван. Что делать, если проблема обнаружена на кабеле?

Чтобы отремонтировать гарнитуру, выполните следующие действия

  1. Вырежьте штекер из кабеля.
  2. Для ремонта вилки вы используете внутреннюю часть старой с небольшой модификацией. Для снятия этой части необходимо использовать канцелярский нож, чтобы прорезать пластиковую оболочку, как показано на рисунке ниже.
  3. После вырезания пластика удалите внутреннюю часть заглушки. Вы увидите контакты с несколькими тонкими проводами разных цветов, припаянными к ним. Вы можете разобрать наушники iPhone таким же образом.
  4. Запомните или нарисуйте на бумаге, какой контакт, какого цвета был подключен провод. На рисунках ниже показаны схемы разводки стандартных проводов. Цвет проводов может варьироваться от модели к модели, в этом случае зеленый — левый канал, красный — правый, а медный (без изоляции) — обычный.

  5. Если вам необходимо отремонтировать гарнитуру, подключенную к разъему (обычно на кабеле имеется 2 штекера), схема разводки будет такой же, как на рисунке ниже.
  6. Затем удалите внешнюю (общую) изоляцию с внутренних жил кабеля.
  7. Ремонт наушников невозможен без паяльника. Это связано с тем, что общие провода должны быть соединены, а концы всех проводников должны быть обработаны флюсом и пайкой. Покраска проводников немного затруднена, так как они покрыты изоляцией (краской). Для облегчения этого рекомендуется использовать зажигалку, чтобы слегка воспламенить кончики проводов. Кроме того, кончики лака можно чистить обычным ножом.
  8. Для продолжения ремонта наушников собственными руками, таких как наушники Defender, необходимо найти шариковую ручку, из которой вам понадобится только одна деталь, а именно нижняя. Он будет служить корпусом вилки.
  9. Приготовьте небольшой кусок термоусадочной трубки для защиты проволоки от жестких изгибов.
  10. Следующий шаг — прикрепить наконечник пера и термоусадочный материал к проволоке, а затем припаять концы оловянной проволоки к штепсельному концу.
  11. Припойте штыри в точном соответствии со схемой пайки (с помощью эскиза).
  12. После пайки всех проводов необходимо проверить, работают ли наушники. Для этого можно использовать мультиметр и проверить все штыри. Если у вас нет счетчика, просто подключите его к телефонному разъему и включите музыку. Убедитесь, что оба канала наушников работают раздельно, повернув ручку баланса в эквалайзере.
  13. Если результат теста положительный, поместите термоусадочную втулку над паяльным соединением и с помощью зажигалки или фена плотно прижмите ее к разъему.
  14. Чтобы продолжить, приготовьте небольшое количество эпоксидной смолы.
  15. Добавьте несколько капель смолы на кончик ручки и поместите ее на паяную пробку. На этом ремонт гарнитуры завершен.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Убедитесь, что ваши наушники не сломаны

Самая очевидная причина. Вполне возможно, что с наушниками ничего не случилось, и проблема не в них. Это можно легко проверить. просто подключив наушники к другому устройству. Не обязательно к смартфону, это может быть ноутбук, телевизор или любое другое устройство с 3,5-мм разъемом на борту.

Если вы не слышите звук при использовании наушников с другим устройством, то вы обнаружили проблему.

Просто замените свои наушники. В случае, если они работают с другим устройством, причина в чем-то другом. Это означает, что вам нужно попробовать одно из других решений, перечисленных ниже.

Также рекомендуется подключить к вашему смартфону другую пару наушников, чтобы убедиться, что они работают. Хоть это и редкость, по-прежнему существует вероятность, что они могут быть несовместимы с вашим смартфоном по какой-то причине, но работают с различными другими устройствами.

К примеру, 5-пиновые наушники могут не работать в смартфонах, в которых установлен 3-пиновый разъем мини-джек.

Куда припаять провода наушников

Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже

GND

Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ). Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.

Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий. В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая. Всегда…

Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

  • 2 провода (для моно-наушников);
  • 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
  • 4 провода (для стерео-наушников);
  • 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

  • красный – правый канал;
  • зеленый, синий или белый провод – левый канал;
  • бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:
у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй:

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

  • заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
  • неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Самое время идти в сервис

Если ни одно из решений, перечисленных выше не работает, это означает, что проблема боле значительная, чем ожидалось.

Если ваш телефон все еще находится на гарантии, лучше всего просто связаться с продавцом или производителем, объяснить проблему и отправить его для ремонта или замены. В некоторых случаях это может занять продолжительное время, но, по крайней мере, это бесплатно.

Второе решение, безусловно, самое худшее, заключается в том, чтобы вернуть устройство производителю или кому-то еще, кто знает, что он делает.

Вам нужно будет заплатить, чтобы проблема была исправлена, но, по крайней мере вы снова сможете использовать разъем для наушников.

В противном случае вы можете просто выбрать беспроводные Bluetooth-наушники, что также решит проблему. Ну, вроде как.

Заливаем штекер наушников клеем

Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2). Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами. Теперь есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).

Надеюсь, что в статье удалось показать ремонт наушников своими руками. Возможно вам до сих пор не понятно как припаять штекер к наушникам или что-то осталось ‘за кадром’, не стесняемся выражать свое негодование или годование в комментах.

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе

Это не важно

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)

Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

Разборка и ремонт больших наушников

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.

Профилактика

Предотвратить разрыв провода в наушниках помогут следующие нехитрые правила.

Если нужно вытащить кабель наушников из разъема, следует взяться за штекер и потянуть за него. Нельзя дергать за провод — это чревато его повреждением.
Гарнитура должна лежать в надежном месте, где ее не достанут дети или животные. Не следует оставлять ее на полу, где на аксессуар можно случайно наступить.
Если головные телефоны не используются, нужно отсоединить их от источника звука и снять с головы или вытащить из ушей. В противном случае при попытке встать или совершить какое-либо движение ими можно за что-нибудь зацепиться и случайно повредить.
Рекомендуется хранить аксессуары свернутыми, особенно если на кабеле не плетеная обмотка, а обычная изоляция. Если провод перегнется или запутается, он может быть поврежден.

Не рекомендуется держать гарнитуру скомканной в одежном кармане. Для проводов следует предусмотреть специальный фиксатор. Интересным решением станет старая банковская карта с истекшим сроком годности. На ней можно сделать насечки для более прочной намотки провода. Также наушники хранят в специальном чехле или кейсе.

Не стоит спать в наушниках

Во время отдыха их можно повредить по неосторожности. Кроме того, прослушивание музыки во сне вредит человеческому слуху.
При покупке следует выбирать более дорогие наушники, предпочтительно – с плетеной обмоткой

Она не позволит проводу путаться и завязываться в узлы, что продлит его срок службы. Также стоит приобретать наушники с защитой от перелома провода возле штекера. Это специальная гибкая деталь, которая предотвращает перегиб кабеля в этом месте.
Некоторые пользователи наматывают наушники на mp-3 плеер. В этом случае рекомендуется вытаскивать штекер из разъема, иначе кабель может обломиться в месте перегиба.
Перед загрузкой одежды в стирку следует вытаскивать гарнитуру из карманов.

Итак, если при неосторожном обращении был поврежден провод от наушников, не стоит выбрасывать аксессуары и приобретать новые. Потратив немного времени, можно отремонтировать кабель, независимо от места его деформации – посредине, возле штекера или динамика

Для восстановления целостности провода можно воспользоваться паяльником, но если такого инструмента нет, нанести припой либо паяльную пасту допустимо и без него. О других неисправностях головных телефонов можно узнать из нашей статьи «как отремонтировать наушники своими руками«.

Поломка штекера

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте

Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу. Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

  1. Отрежьте штекер от кабеля.
  2. Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.
  3. После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.
  4. Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый – это левый канал, красный – правый, а медный (без изоляции) – общий.

  5. Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.
  6. Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.
  7. Наушники без паяльника отремонтировать не получится. Это объясняется тем, что необходимо соединить общие провода и залудить кончики всех проводников с помощью флюса и припоя. Поскольку проводники покрыты изоляцией (лаковой), то процесс лужения будет немного затруднен. Чтобы его облегчить, рекомендуется с помощью зажигалки слегка прокалить кончики проводов. Также очистить кончики от лакового слоя можно с помощью обычного ножа.
  8. Чтобы продолжить ремонт наушников своими руками, например, наушников Defender, нужно найти шариковую ручку, от которой вам потребуется всего одна часть, а именно – нижняя. Она будет служить в качестве корпуса для штекера.
  9. Подготовьте небольшой отрезок термоусадочной трубки для защиты провода от резких перегибов.
  10. На следующем этапе потребуется одеть на кабель кончик от ручки и термоусадку, после чего припаять залуженные кончики проводов к детали штекера.
  11. Запаиваем контакты, точно соблюдая схему распайки (воспользовавшись своей зарисовкой).
  12. После того, как вы припаяли все проводники, необходимо проверить, работают наушники или нет. Для этого можно воспользоваться мультиметром и прозвонить все контакты. Если прибора нет, то просто воткните штекер в разъем телефона и включите на нем воспроизведение музыки. Убедитесь, что оба канала гарнитуры работают раздельно, покрутив в эквалайзере регулятор баланса.
  13. При положительном результате тестирования, оденьте термоусадочную трубку на место пайки и с помощью зажигалки или строительного фена добейтесь плотного прилегания ее к штекеру.
  14. Чтобы продолжить, подготовьте небольшое количество эпоксидной смолы.
  15. Добавьте несколько капель смолы в кончик ручки, и оденьте его на спаянный штекер. На этом ремонт гарнитуры считается оконченным.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда 😛 воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

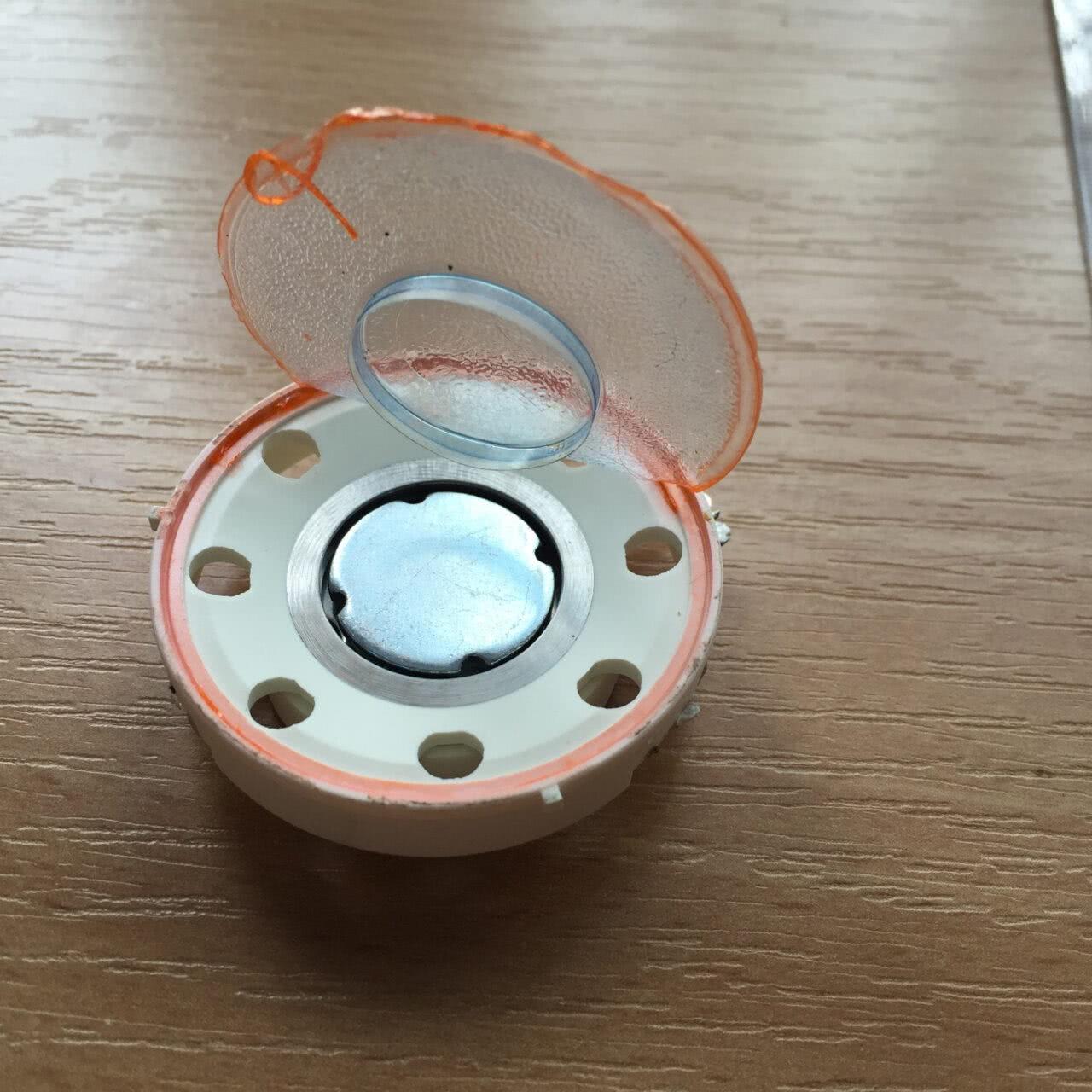

Как исправить повреждение мембраны и засорение канала

Если в наушниках при воспроизведении возникают посторонние звуки, скорее всего, дело в деформации мембраны. Чтобы ее починить, потребуется выполнить следующие действия:

  • разобрать корпус наушников;
  • визуально изучить мембрану;
  • если она имеет вмятины, аккуратно выпрямить их иголкой или зубочисткой;
  • удалить все частички грязи, находящиеся на мембране.

После этого звук должен нормализоваться.

Если после вскрытия выяснилось, что мембрана полностью или частично оторвана от корпуса динамика, устройство лучше отправить в утиль. Конечно, ее можно попробовать приклеить. Но главная сложность в том, что это надо сделать идеально ровно. В противном случае посторонние призвуки никуда не денутся.

Если мембрана полностью или частично оторвана, наушники лучше заменить.

Если не хочется менять наушники целиком, можно поставить новые динамики. Для этого нужно:

  • вскрыть корпуса;
  • отпаять контакты динамиков;
  • припаять жилы к новым;
  • разместить их в корпусах;
  • собрать корпуса в обратном порядке.

Место соединения корпуса и динамика лучше промазать клеем «Момент». Так он будет лучше держаться. Также это предотвратит появление посторонних призвуков. Новые динамики можно приобрести в магазинах электрозапчастей, а также заказать на AliExpress.

На «вкладышах» распространена другая проблема – засорение канала. Он достаточно узкий, поэтому часто забивается пылью или ушной серой. Их удаляют с помощью тонкой иголки. Зубочистка здесь не подойдет – она с трудом проходит в канал.

Соединение проводов скрутками

Этот способ рассказывает, как починить наушники для телефона без паяльника, но только если в их конструкцию не входит микрофон или регулятор звука. Также способ будет неэффективным, если разрыв произошел возле динамика. Выполнить ремонт можно следующим образом:

  • Отрезать часть кабеля с разъемом длиной 7 см. Снять оплетку длиной около 2 см.
  • Теперь нужно снять изоляцию с помощью наждачной бумаги или огня зажигалки.
  • Далее нужно сделать надрез на расстоянии 2-3 см выше штекера. Это позволит гарантировано избавиться от поврежденного места.
  • Следующим этапом будет скрутка всех парных проводков. Делать это нужно максимально плотно. Перед изоляцией лучше проверить качество скрутки.

Открытый участок наушников нужно изолировать изолентой, скотчем или термоусадочной трубкой. Сначала нужно обмотать каждую пару отдельно, а потом соединить их вместе.

Разборка и ремонт штекера

Понять, что сломался штекер, весьма просто – как правило, поломка заключается в том, что от контактов отошли провода, передающие сигнал к динамикам. В таком случае звук должен понемногу возвращаться (правда, с помехами) после разных манипуляций со штекером, вставленным в линейный выход на источнике звука.

Чтобы понять, что штекер нуждается в ремонте, сделайте следующее:

  • подключите наушники к источнику звука и включите музыку;
  • пошевелите штекер в гнезде – покрутите, подергайте кабель в месте его соединения с мини-джеком.

Если в наушниках при этом появляется хоть какой-нибудь звук – возможно, это будет простое хрипение – корпус наушников разбирать не придется, достаточно отремонтировать штекер. Сделать это можно двумя способами:

  • разобрать имеющийся штекер и починить отошедшие контакты;
  • купить новый штекер и соединить его с кабелем наушников.

Конструкция мини-джека весьма проста. Мини-джек, или разъем TRS, имеет три основные части: это кончик (top), кольцо (ring) и рукав (sleeve). Первые две части отвечают за передачу сигнала; колец может быть несколько в зависимости от типа джека – монофонические наушники имеют одно кольцо, стереофонические – два, гарнитуры – три. Рукав же заземляет устройство.

Чтобы разобрать штекер, придется разрезать и отодрать пластиковый корпус этой детали. В более дорогих наушниках корпус просто развинчивается, но такая возможность доступна далеко не всегда

Если штекер пришлось разрезать, восстановить его, вероятно, уже не получится – придется просто заматывать все изолентой и обращаться с ним очень осторожно при дальнейшей эксплуатации

Под пластиковым корпусом вы найдете несколько медных полосок, к которым присоединены провода наушников. Один из них будет прилегать неплотно – именно из-за этого в одном из динамиков или в обоих ушах нет звука. Достаточно прижать его поплотнее и запаять – звук вернется. Помните, что контакты не должны соприкасаться друг с другом.

Замена штекера производится примерно так же – старый штекер отрезается и на его место устанавливается новый

При этом важно правильно присоединить провод – к коротким контактам присоединяются каналы, а к длинному (рукаву) – оголенный провод заземления. Если вы неправильно соедините каналы, звук все равно появится, но левый и правый наушники поменяются местами

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом

Здесь теперь важно правильно припаять все контакты
