Пайка штекера к наушникам

Сломан динамик на наушниках, как починить гаджет самостоятельно

Если при попытке определить причину неработающего наушника удалось выяснить, что виноват именно динамик, починить его весьма трудоёмко. Даже в сервисных центрах вам сразу предложат сделать замену на новый. Это устройство достаточно микроскопическое, поэтому его пайка — это тонкий труд, который под силу не всякому мастеру, да и большинство приспособлений не поддаётся ремонту.

ПОЛЕЗНО ЗНАТЬ!

Если вам заменяют динамики на наушниках в мастерской, удостоверьтесь, что подобрана точная деталь, соответствующая вашей модели устройства. Остерегайтесь подделок, ведь китайские динамики отличаются худшим качеством звучания.

Если ваши наушники не фирменные и стоят недорого, то наверняка не стоит тратить деньги на ремонт, лучше купить абсолютно новый аксессуар

Ремонт наушников

При обладании минимальными навыками работы паяльником и тестером оборванные провода можно отремонтировать.

Поиск неисправности

В исправных наушниках звук должен быть чистым, без треска и пропадания звука, и голос говорящего на втором конце линии также должен быть без треска и обрывов. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Для проверки штекер наушников следует подключить к заведомо исправному аппарату:

• проблемы остаются – неисправность в наушниках;
• проблемы пропали – неисправен аппарат.

Можно поступить наоборот: подключить к аппарату заведомо исправные наушники:

• проблемы пропали – неисправны стереонаушники;
• проблемы остались – неисправен аппарат.

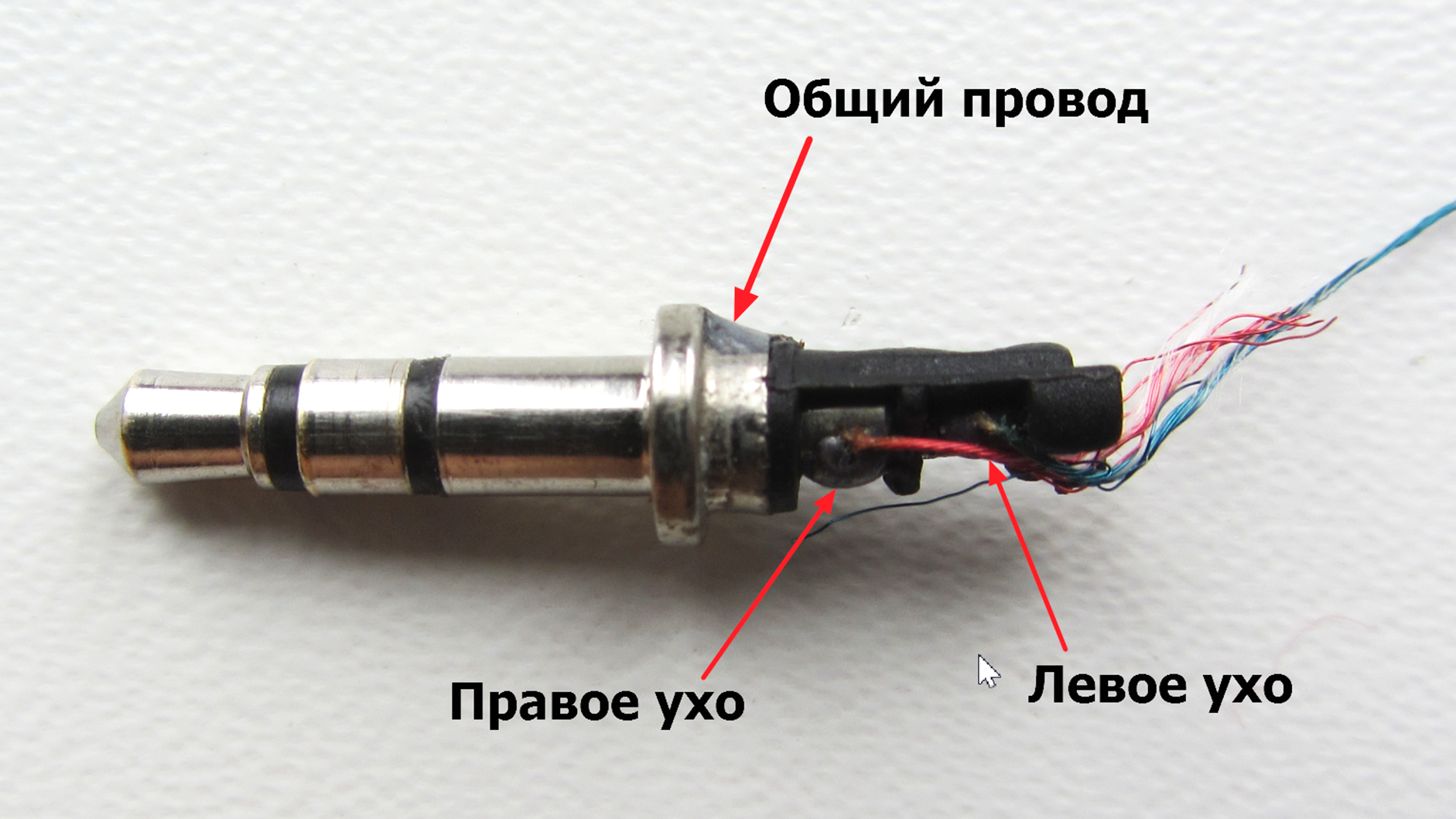

В большинстве случаев причина в обломанных проводах к штекеру или «качельке» (кнопки регулятора громкости) или в динамике. Наушник или «качельку» следует разобрать и припаять провода, а штекер поменять или отремонтировать.

Перед тем, как припаять провода, идущие к штекеру, определяется место обрыва. Это делается тестером или мультиметром, включённым на проверку сопротивлений:

1. подключить к штекеру тестер; изгибать провод, следя за показаниями тестера;
2. при изгибе кабеля в месте обрыва у штекера показания прибора будут меняться;
3. если обрыв постоянный, то возможна неисправность или обрыв возле наушника.

Прозвонка проводов

При обрыве кабеля внутри штекера или невозможности снять с него защитную оболочку необходимо определить соответствие проводов динамикам, микрофону и панели управления. При этом возможны разные варианты схем соединения:

• микрофон и «качелька» подключаются одной парой проводов или разными;
• иногда микрофон подключается экранированным проводом;
• общий провод один для всех элементов или для каждой детали свой.

Прежде всего, перед тем, как спаять провода наушников, необходимо найти концы, идущие к динамикам. Это делается тестером или мультиметром, включённым для измерения сопротивлений:

1. зачистить провода на 10 мм от изоляции, если среди них есть экранированный, то он идёт к микрофону;
2. надеть наушники и начать поочерёдно прозванивать провода;
3. при подключении тестера к одному из каналов и общему проводнику слышен треск в одном из телефонов;
4. к левому и правому каналу – в обоих.

Если наушники без микрофона, то кабель припаивается к штекеру, а в гарнитуре после прозвонки динамиков определяются провода, идущие к микрофону и кнопкам:

• 4 провода. Оставшаяся подключена к микрофону;
• 5 жил. Две оставшиеся соединены между собой и не прозваниваются с динамиком – подключены к микрофону и припаиваются к общей клемме и клемме микрофона. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу;
• 7 жил. Это две пары – к микрофону и к кнопкам. Припаиваются по цветам параллельно на общую и микрофонную клеммы.

Как припаять наушники к штекеру

Штекер изготовлен из мягкой пластмассы, и штырь с контактными кольцами в неё залит. Для ремонта корпус придётся разрезать, а потом соединить при помощи термоусадочной трубки подходящего диаметра.

Обрыв провода, идущего к штекеру, устраняется с помощью пайки:

1. обрезать кабель;

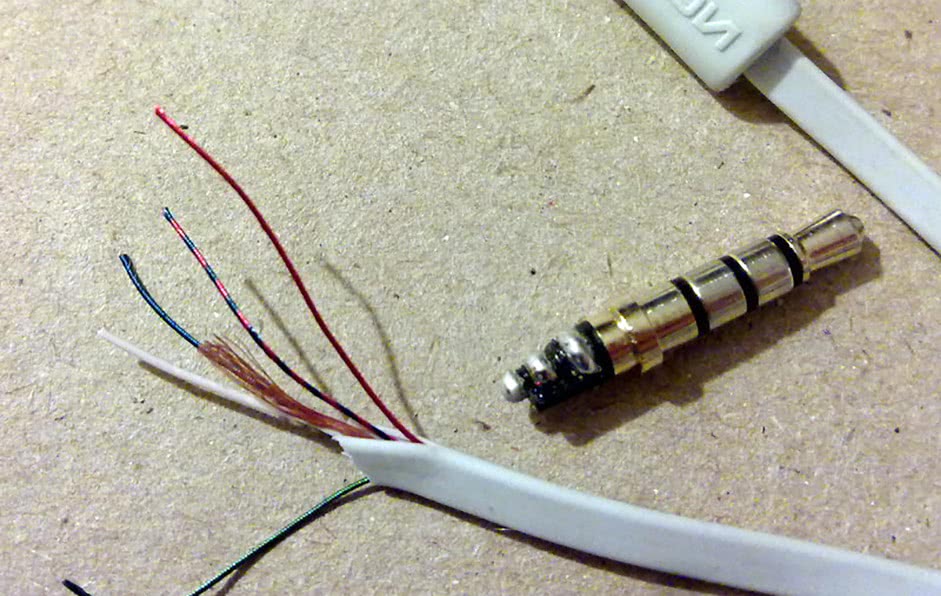

2. аккуратно разрезать запаянный пластмассовый корпус и достать из него сам штекер;
3. удалить остатки кабеля из корпуса тонким сверлом;

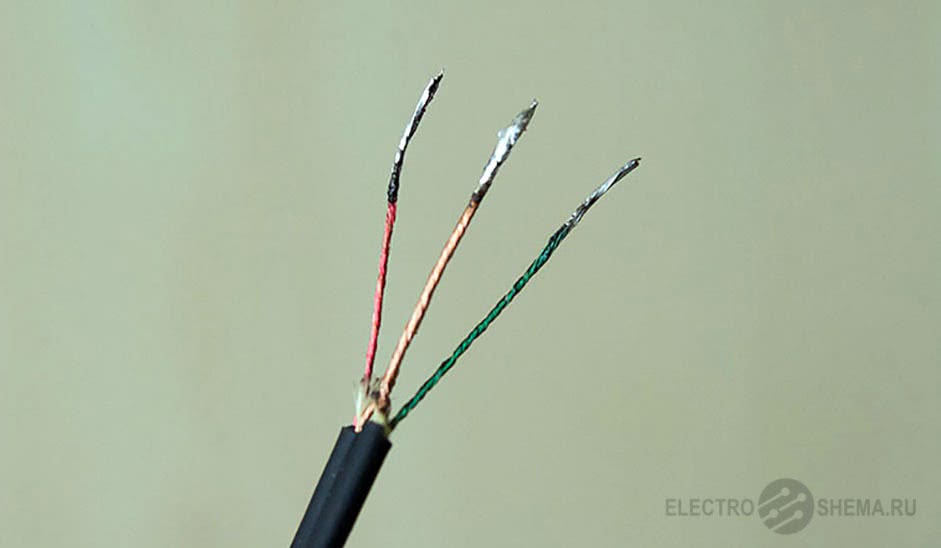

4. кабель, идущий к наушникам, зачищается на длину, необходимую для пайки;
5. тестером проверить исправность наушников;
6. концы жил облудить на 5 мм;
7. надеть надрезанный корпус через ранее высверленное отверстие на кабель;

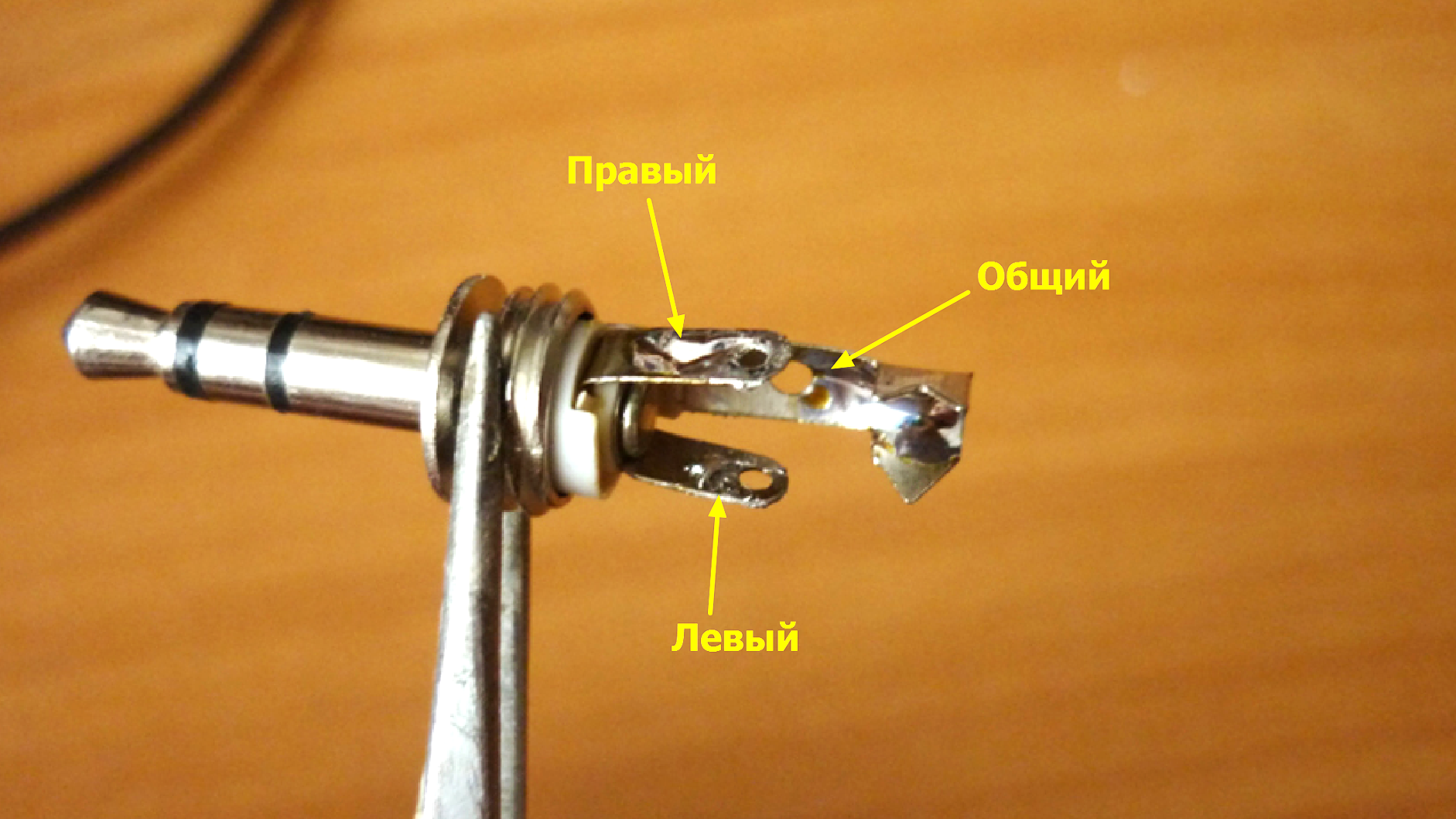

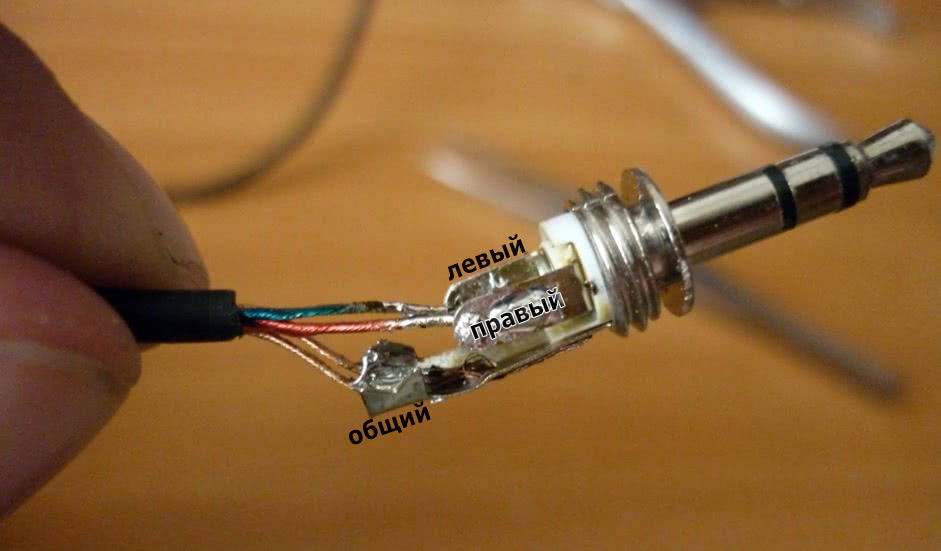

8. припаиваем провода к металлической середине штекера, согласно цветам изоляции или результатам прозванивания;
9. середина с припаянным кабелем укладывается в пластмассовый корпус;
10. сверху надевается кусочек термоусадочной трубки и прогревается феном.

Также производится замена штекера на наушниках.

Ремонт динамика наушников

При отсутствии звука в одном из динамиков причиной может быть обрыв провода на подключении к нему. Для ремонта неисправный наушник необходимо вскрыть. В больших моделях крышка крепится шурупами, а в маленьких – на защёлках или с помощью клея. Такие динамики вскрываются ножом, вставленным в щель между крышками.

Припаянный провод необходимо закрепить внутри. Для этого на нём завязывается узел, или он приклеивается суперклеем.

Разобранный динамик собирается, и при необходимости крышки приклеиваются друг к другу.

Знание того, как заменить провод и как поменять штекер, поможет сэкономить на приобретении новых стереонаушников, а для того, чтобы припаять штекер к наушникам, необходимо знать распиновку проводов.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

• паяльник;
• припой;
• жидкий флюс или канифоль;
• канцелярский нож;
• штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

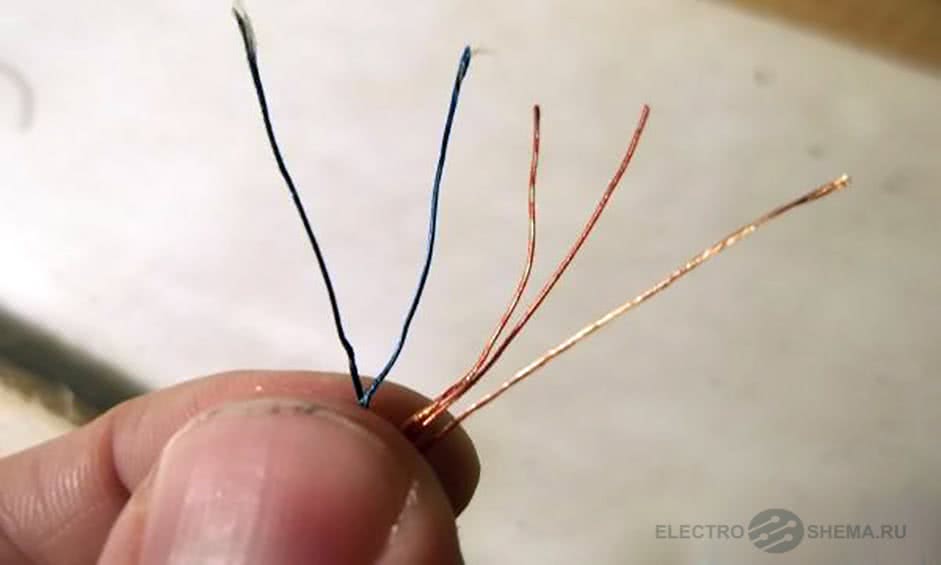

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

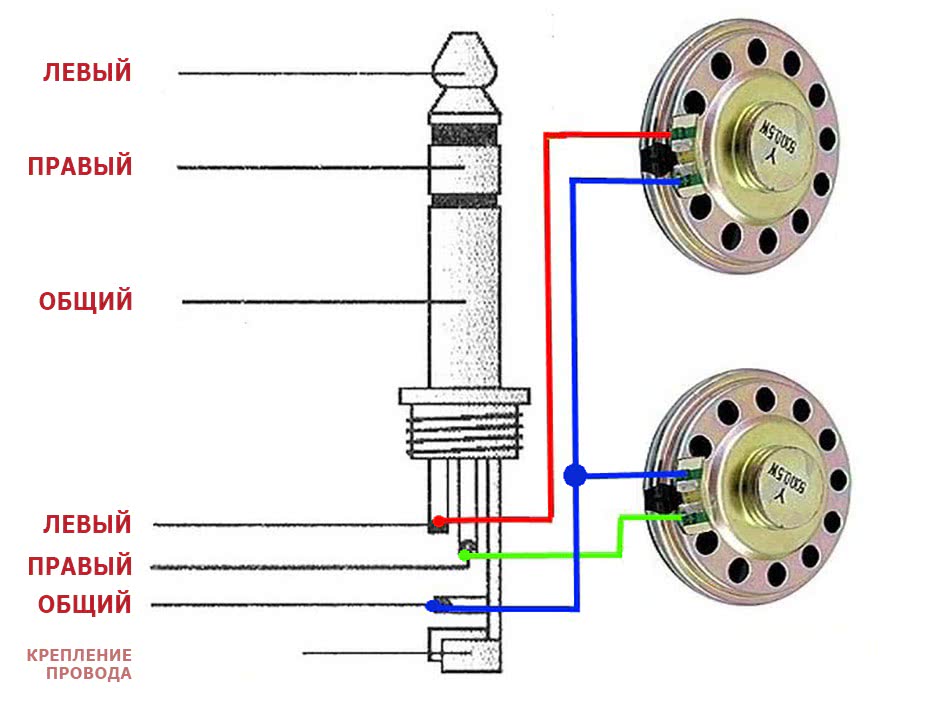

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Как определить размер разъёма для наушников

Диаметр разъёма или штекера большинство пользователей способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор. Отличить джек от Lightning и USИ труда не составит.

Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.

Проблемы с регулятором громкости

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

Рано или поздно это случается с каждым – любимые наушники ломаются и перестают играть, либо хрипят и в них периодически пропадает звук. Если наушники недорогие, то их несложно поменять на новые, но если дорогие и качественные, а с финансами проблемы, то можно попробовать починить их самостоятельно.

Итак, чиним наушники сами

Первым делом надо определить причину неисправности – это либо обрыв провода, либо неисправность самого динамика наушника. Определить неисправность можно по симптомам. Если звук периодически пропадает и появляется, или если одно “ухо” не играет совсем – скорее всего это обрыв провода. Если один из наушников стал играть тише, или играет с хрипением – это неисправность динамика. Впрочем, иногда неисправный динамик может также не играть совсем.

Браться чинить самому наушники стоит только в случае обрыва провода. В случае неисправности динамика – это гиблое дело. Впрочем, обрыв катушки динамика – это гарантийный случай, так что если ваши наушники еще на гарантии, то стоит попробовать отдать их в сервисный центр для замены.

Если вы точно уверены что в неисправности наушников виновен обрыв провода, то эту проблемы можно устранить. В случае если звук пропадает и появляется периодически, найти место обрыва проще всего – включаем плеер и начинаем пальцами шаг за шагом теребить, сгибать и разгибать провод по всей длине. В том месте, где изгибание провода приводит к пропаданию звука и находится искомая “сопля” (место обрыва). Далее нам нужно всего лишь вырезать неисправный кусок и соединить концы друг с другом. В том случае, если звук пропал и не появляется совсем, можно пойти наугад и попробовать отрезать конец провода со штекером (чаще всего провод рвется именно вблизи штекера). Для проверки оставшегося провода удобней всего использовать мультиметр в режиме измерения сопротивления. Если наушники большие, то провода там как правило имеют собственную изоляцию. В этом случае перед проверкой надо счистить 2-3 мм изоляции ножом с каждого провода. Если наушники карманные, то в качестве изоляции провода обычно покрыты лаком и ножом его соскоблить не так уж и просто, тут нам поможет зажигалка – нужно просто опалить концы проводов и слегка поскоблить ножом. После этого измеряя мультиметром сопротивление между проводами можно понять отрезали ли мы место обрыва, или еще нет. Если у вас нет мультиметра, а отступать от починки наушников вы не собираетесь, можете взять обычную пальчиковую или мизинчиковую батарейку на 1,5 Вольт. При подключении ее к концам проводов в нашнике должен раздаваться легкий щелчок.

После того как мы отрезали поврежденный участок провода, перед нами стоит задача приделать к наушникам штекер. Обычно там используется штекер который называется 3,5′ мини-джек. Его легко можно найти в магазинах торгующих радиолюбительскими товарами. Другой (возможно более простой вариант) – купить какие-нибудь дешевые китайские наушники не дороже 100 рублей и отрезать кусок провода со штекером от них. Далее нужно просто срастить провода и заизолировать их. Если умеете паять – спаяйте их, будет надежнее. Для изоляции можно использовать изоленту, термоусадочную трубку, ну или на худой конец даже обычный скотч.

Если у вас сломались наушники с микрофоном (то есть гарнитура) и надо их отремонтировать, то способ починки в общем-то похож. Единственный момент, что там будет больше проводков.

Чтобы не мешать другим, многие люди при прослушивании музыки и просмотре видео используют наушники. К сожалению, со временем они ломаются, и если дешевые выбросить не так жалко, то с полюбившейся редкой и дорогой моделью расставаться как-то не очень хочется. Поэтому многих интересует, как починить Samsung, Sony и т.д. В принципе, последовательность ремонта для всех моделей одинакова, и если дома есть паяльник, не стоит преждевременно расстраиваться – восстановить работу аксессуара не так уж и сложно.

Как обойтись без паяльника

Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:

1. Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
2. Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
3. Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.

Посмотрите видео-инструкцию https://www.youtube.com/watch?v=uPcwfKYVp1s

Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.

Анастасия Кербель

Читайте далее:

Проверка наушников правый-левый

Sennheiser cx 300 ii

Чем отличается гарнитура от наушников

Лучшие наушники

Основные признаки неисправности, определение возможных неисправных элементов

Для того чтобы определить конкретное место неисправности, необходимо иметь опыт работы с мультиметром. Для ремонта наушников достаточно простейшего цифрового мультиметра.

Возможные признаки неисправности:

1. Нет звука из одного динамического излучателя.

Первым делом следует прозвонить цепь. Для этого необходимо воспользоваться мультиметром и схемой наушников. Типовая схема для наушников без микрофона с трехконтактным разъемом.

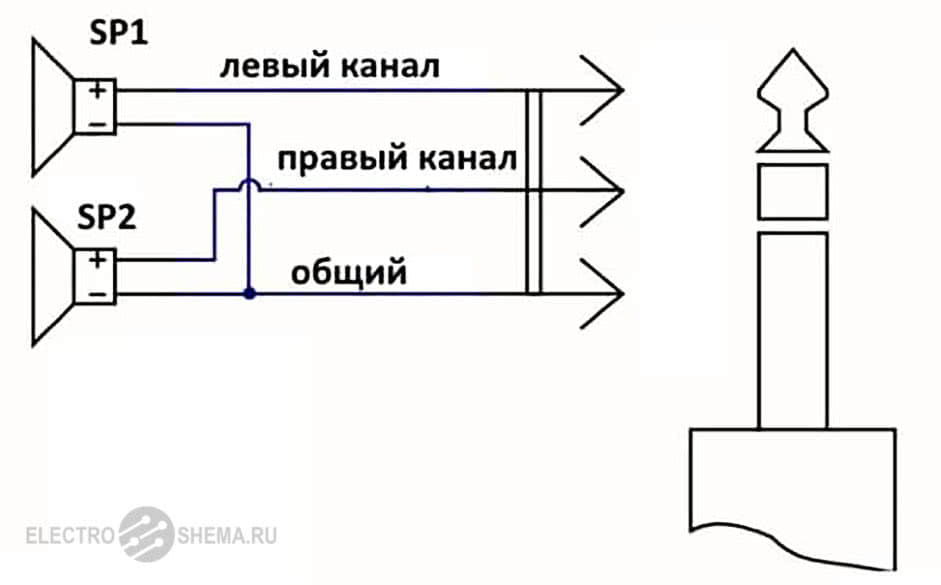

В случае с коаксиальными проводниками схема имеет вид:

Таким образом, чтобы прозвонить левый канал, следует щупы мультиметра (в режиме измерения сопротивления на пределе 200 Ом) подключить к крайним контактам разъема. Для контроля правого канала – к первому и второму контактам от корпуса разъема.

В зависимости от типа динамических излучателей сопротивление может быть от единиц до десятков и сотен Ом. Нулевое сопротивление свидетельствует о замыкании в цепи, бесконечное – об обрыве в цепи либо неисправности динамика. Для получения более точной причины неисправности необходимо пошевелить шнур в местах соединения с разъемом, излучателями, разветвителем и регулятором.

В местах соединений проводников к этим элементам наушников чаще всего происходит обрыв (облом) проводников. Если контакт появляется при воздействии на шнур, скорее всего, динамики исправны. Таким образом можно определить точное место обрыва проводки.

2. Излучатели работают, но громкость меньше, и из наушников идет монозвук.

Причиной этого является обрыв общего провода. В таком случае наушники не будут прозваниваться ни в одном из вариантов, представленных на рис.5. Они будут звониться при подключении щупов мультиметра между крайним и средним контактами разъема.

3. Оба динамических излучателя не работают.

В таком случае обычно присутствует двойная неисправность: не работают оба излучателя, обрыв двух проводников, либо проводник плюс нерабочий излучатель. Такая неисправность появляется при сильном механическом воздействии на шнур наушников, либо в результате длительной эксплуатации с одним неработающим каналом.

4. Треск во время регулировки громкости регулятора.

Неисправность заключается в результате износа переменного резистора. Его следует менять. На некоторое время удалить треск можно, потерев рабочую зону резистора грифелем простого карандаша.

5. Не работает микрофон.

Микрофон обычно подключается к 4-му контакту разъема.

В этом случае необходимо прозвонить 1 и 4 (крайние) контакты разъема. Если в наушниках применен микрофон конденсаторного типа, он может не звониться. Для контроля его исправности требуется осциллограф.

6. Звук в одном из динамиков стал тише.

Возможно, засорился звуковой канал излучателя. Его можно продуть, применяя обычный велосипедный насос (ни в коем случае не собственным дыханием).

Как восстановить порванный провод

Если исследование показало, что кабель всё-таки порвался, придется его соединить. Данная процедура проводится в несколько этапов.

В самом начале придется позаботиться об изолирующем материале. С проводов от наушников необходимо полностью удалить изоляцию и прозрачный защитный слой. Значительно облегчить работу помогут специальные кусачки или канцелярский нож. В крайнем случае можно воспользоваться ножницами, но это чревато перекусыванием провода
Вам необходимо зачистить всего полтора сантиметра провода, а после этого уже просто провести разрез.

Обратите внимание на то, что наушники с микрофоном состоят из соединенных между собой проводков. Два провода, один из которых проводит сигнал, а второй является заземлением, находятся рядом
Перелом может возникнуть на одном из них, а может затронуть и оба.
Перейдем к следующему шагу и отрежем часть провода

Разрез нужно нанести таким образом, чтобы разделить наушники точно пополам, важно не расщепить провод, а именно перекусить. Чтобы не подвергать кабель электрическим повреждениям, укоротить его нужно на одинаковую длину с двух сторон.

Можно считать везением, если порвался только один проводок

В этой ситуации можно обойтись без обрезки и наращивания кабеля. При одинаковом результате это значительно экономит время.
Скрутите провода таким образом, чтобы они образовали надежное соединение.
Воспользовавшись паяльником, нанесите слой припоя, надежно фиксирующий место скрутки.

В качестве завершающего шага нагрейте термоусадочную трубку для придания нужной формы. Специалисты рекомендуют воспользоваться феном или аналогичным устройством.

Многие владельцы при поломке гарнитуры интересуются, а возможен ли ремонт наушников своими руками без паяльника. Специалисты отвечают – нет. Все провода требуют надежной спайки для обеспечения стабильного контакта. Скрутки, не зафиксированные припоем, будут постоянно распадаться, о качестве звука и речи не идет.

Чаще всего встречается расцветка

• земля (общий) — желтый (золотой)
• левый — синий (зеленый)
• правый — красный

Как и у любого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый — синий, а красный — это микрофон. Иногда провода не полностью одного цвета, а в цветную полосочку в сочетании с желтым.

Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.

Поэтому первым делом скручиваем между собой желтые провода наушников и AUX-кабеля.

Теперь поочередно скручиваем проводки наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными,можно просто отрезать.

Итак, проводки скручены, наушники поют — на лице улыбка)

Электрические схемы с распиновкой

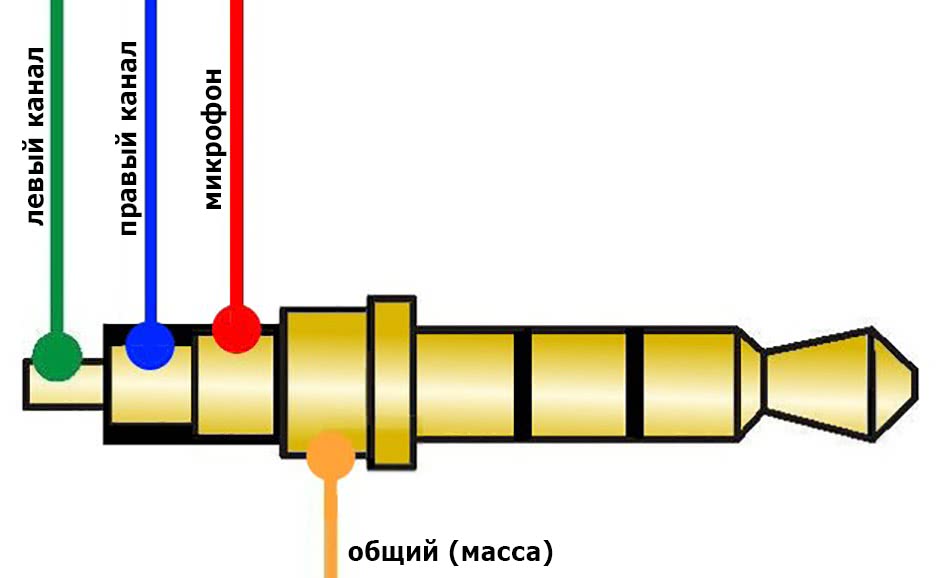

Схемы распиновки наушников TRS штекеров (3 контакта):

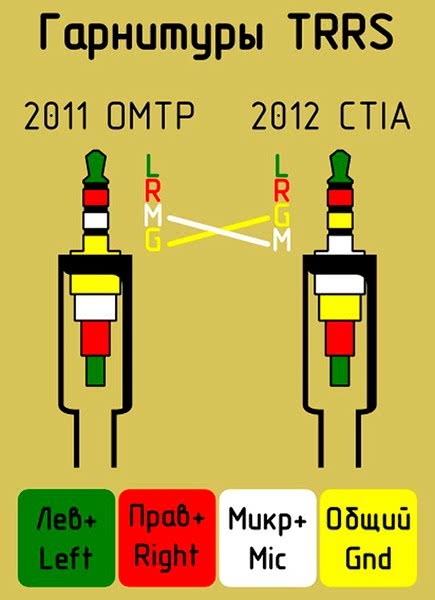

Схемы TRRS штекеров (4 контакта):

В таблице CTIA и OMTP – типы распиновки (распайки), новый и старый стандарты соответственно.

Для удобства были введены условные обозначения:

L – левый канал (аудио)

R – правый канал (аудио)

M – микрофон

G – “земля”

Распиновка наушников LRMG устарела. Из-за этого ушли в прошлое такие модели устройств, как BlackBerry Curve 8330, некоторые аппараты Bravis с Explay, Huawei U8950D. Поистине древними устройствами с LRMG является продукция Siemens и неубиваемая Motorola C650.

Схемы TRRRS штекеров (5 контактов):

К 1-му типу гарнитур относят Sony MDR NC-31. Оба типа пятипозиционного разъема совместимы с четырехпиновыми штекерами.

Схемы распайки при количестве жил провода более двух

Пользователи часто интересуются можно ли починить наушники более сложной конструкции, когда внутри проводов больше? К одному штекеру может подходить разное количество проводков — это зависит от класса наушников:

• моно — 2 провода, здесь трудно что-то перепутать;
• стерео и моно — три проводка и разные схемы подключения;
• стерео гарнитуры — 4 шт.;
• гарнитуры или наушники с микрофоном — 5-6 шт.

Теперь о каждом классе, кроме первого, расскажем подробнее.

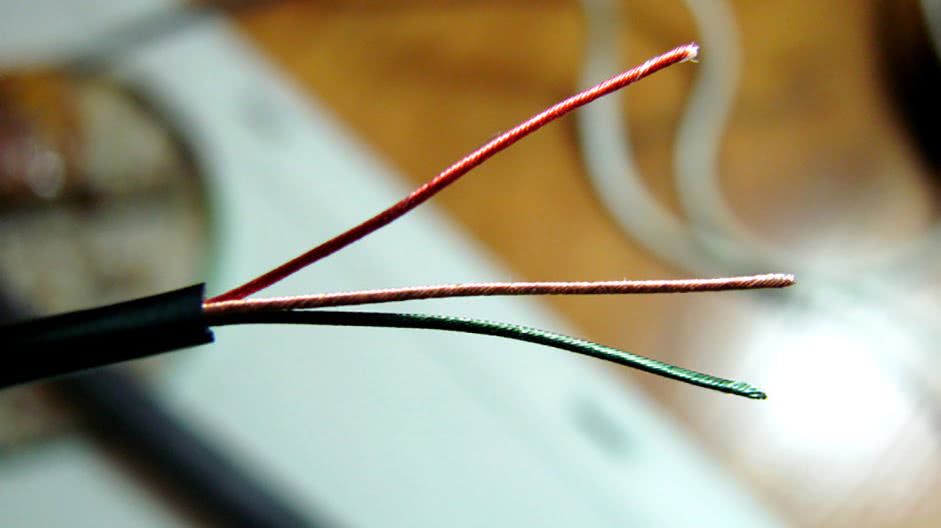

Три жилы

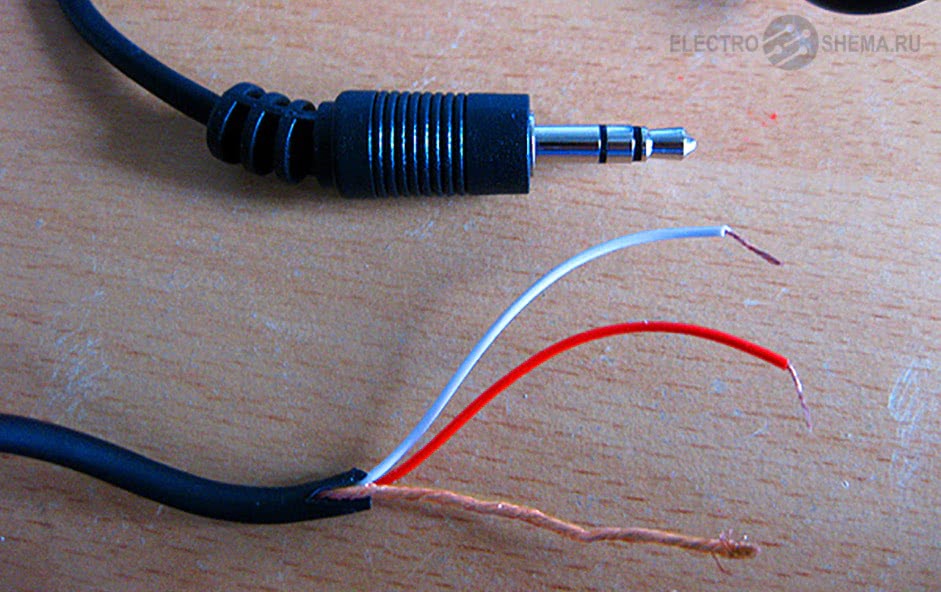

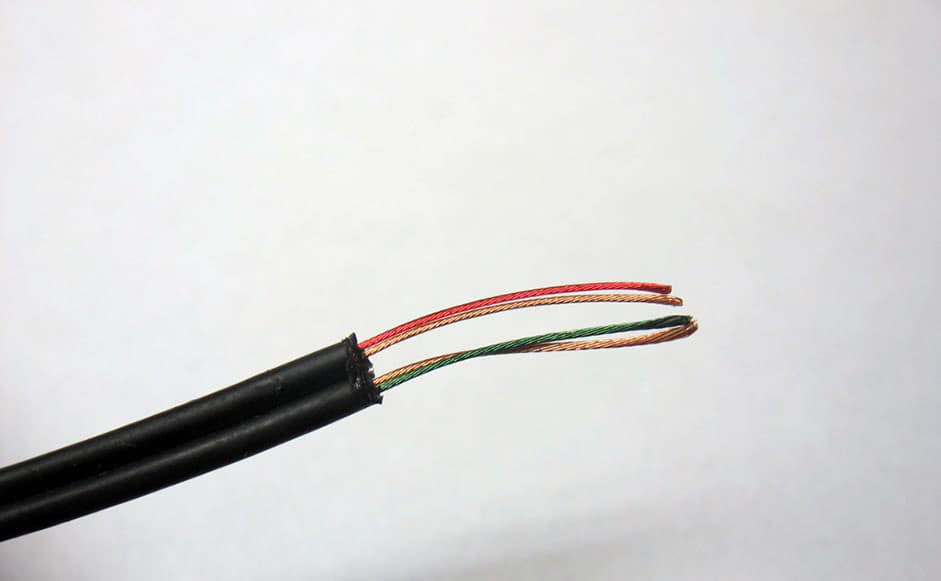

От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Иногда в конце, при подсоединении к штекеру, конструкторы объединяют минусовые в один жгут и получается на выходе 3 штуки. Чтобы всем пользователям было ясно, приводим подробную схему распайки штекера, где видно, куда именно надо припаивать проводки согласно их цветовому оформлению.

Четыре жилы

Здесь существуют два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.

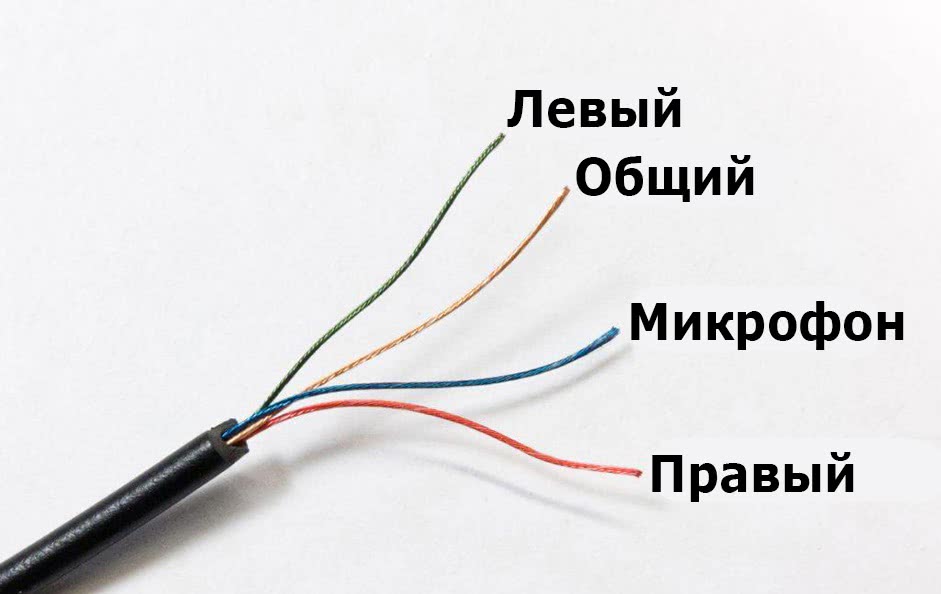

2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

5 жил и более

У различного вида гарнитур последнего класса может обнаружиться от 5 до 10 отдельных жилок, поэтому ориентироваться будет гораздо сложнее. Сигнальная жилка от микрофона всегда в оплетке одного цвета, а остальные бывают всевозможных оттенков. Ни один специалист точно вам не скажет точно, какой провод куда надо припаять. Как заменить провод от штекера на наушниках в этом случае? Здесь действует только такая методика: проверяем мультиметром каждую жилку, чтобы определить к левому или правому динамику она идет, затем находим общие, объединяем в один жгутик.

Припаивать к штекеру надо согласно схемам, которые мы показывали, или найдите в интернете отдельную схему, которая подходит для вашего случая.

Отремонтируйте таким методом вашу гарнитуру или наушники к мобильнику и сэкономьте деньги из домашнего бюджета.

Как отремонтировать штекер от наушников

Отремонтировать адаптер от наушников нельзя. Его конструкция не предусматривает замену каких-либо составных частей. Поэтому если сломался штекер, то нужно выполнить замену джека на наушниках. При этом нужно приобрести более надёжное изделие.

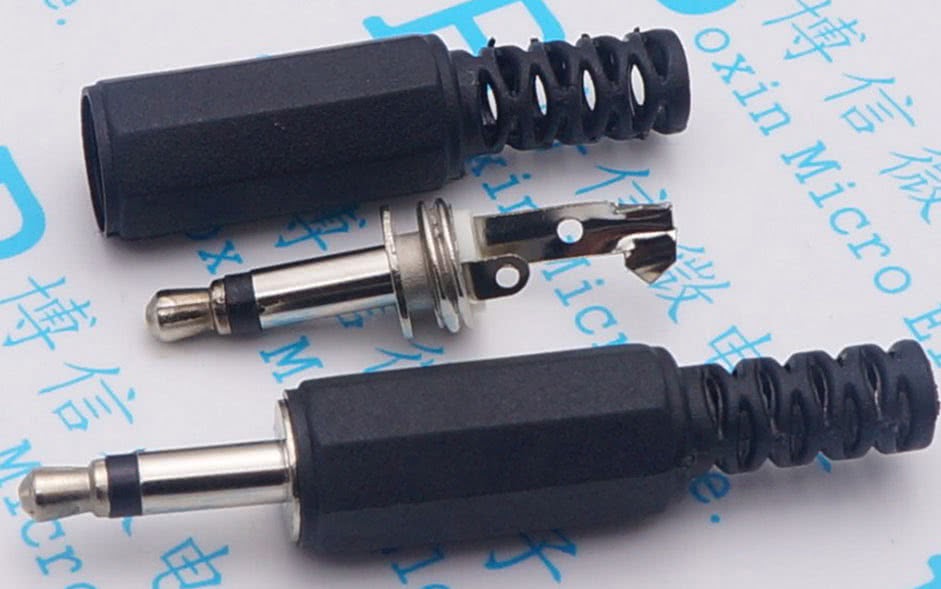

Среди моделей коннекторов особенно выделяются адаптеры с металлическим корпусом и позолоченными контактами. Такие модели, в основном, выпускаются для профессиональной аппаратуры, но есть и коннекторы Mini-jack 3,5 мм.Они разборные, очень надёжны и благодаря золотому покрытию обеспечивают идеальный контакт активной части и гнезда.

При замене входа нанаушниках нужно выбирать разъём такой конструкции, чтобы тыловое отверстие корпуса соответствовало диаметру соединительного кабеля. Некоторые модели имеют с задней стороны корпуса пружинку.

Она предотвращает критические перегибы провода и его поломку.После распайки соединительного кабеля на разъёме телефона или смартфона, полезно обработать контакты любым влагоустойчивым лаком. Часто используется обычный лак для ногтей. Это поможет избежать окисления и нарушения контакта в процессе эксплуатации.

Источник

Обрыв проводов

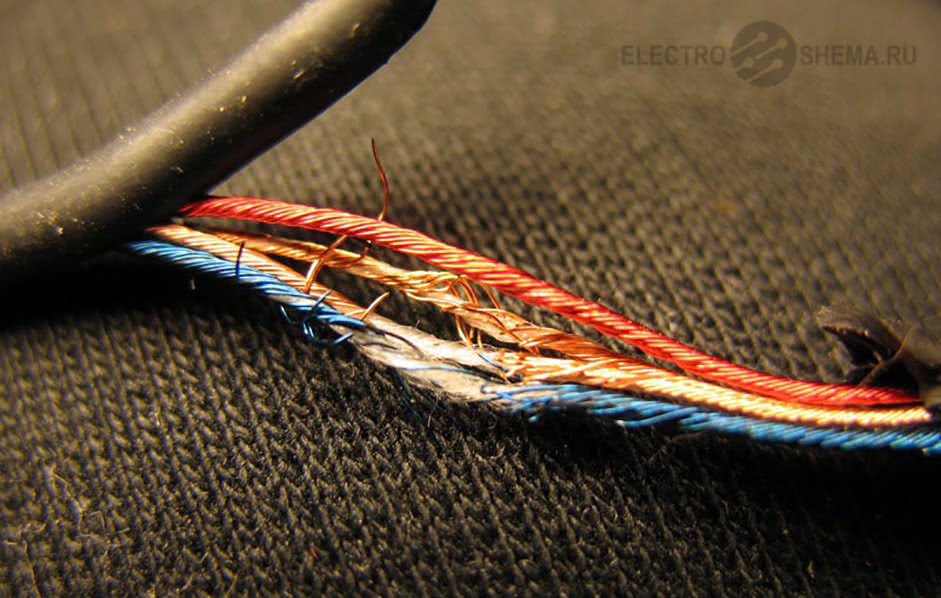

Вероятно, это самая распространённая поломка наушников. Чтобы отремонтировать их, нам понадобятся такие инструменты:

• паяльник с припоем;
• острый нож и кусачки;
• термоустойчивый клей и трубки;
• нитки высокой прочности.

Для начала следует определить, в каком именно месте оборвался кабель. Ведь часто бывает, что верхний резиновый шар не имеет каких-либо визуальных подтверждений разрыва. Возможно, для поиска придётся подключить наушники к телефону или компьютеру, а потом аккуратно сгибать провод, пока не появится звук.

Определив место, где оборвался кабель, разрезайте его на расстоянии двух-трёх сантиметров с каждой стороны от вероятной проблемной точки. Теперь надо снять изоляционный слой и «залужить» провода.

Воспользуйтесь любым из доступных флюсов, чтобы подготовить поверхность кабеля к пайке. Положите его на деревянную дощечку, придавите разогретым паяльником и делайте движения как при очистке провода от лака, например.

После лужения наденьте на электрический кабель термоустойчивые трубки и проведите пайку, обращая внимание на цвета проводов. Теперь для улучшения соединения сложите их буквой Z и зафиксируйте нитками

При желании можно провести декорирование кабеля с помощью термостойкого клея. Его нужно аккуратно наносить паяльником. Это не даст ниткам разматываться и сделает место соединения эстетично привлекательным.

Проблемы со штекером могут быть связаны с неаккуратным использованием техники

https://youtube.com/watch?v=uY8-zD0UhZo

https://youtube.com/watch?v=Gw3d3TuuI_U

https://youtube.com/watch?v=F6EUIs4h9UA

Проверьте, не подключен ли смартфон к другому устройству через Bluetooth

Если ваш смартфон сопряжен с беспроводными наушниками, динамиком или любым другим устройством через Bluetooth, возможно, что мини-джек для наушников отключен. Обычно, когда вы подключаете наушники, смартфон должен их распознавать, и все должно работать по назначению, независимо от настроек Bluetooth. Однако это бывает не всегда так.

Это быстрое и легкое решение, так как все, что вам нужно сделать, это открыть меню настроек на вашем устройстве, найти опцию Bluetooth и проверить, включена ли она, а смартфон не сопряжен с одним из других устройств, которые у вас есть в вашем доме.

Если это так, просто выключите его, подключите наушники и посмотрите, не решит ли это проблему. Если они все еще не работают, просто переходите к следующему решению в этом списке.

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом

Здесь теперь важно правильно припаять все контакты

Ремонт внутриканальных наушников

В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.

Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.

Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода. В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.

В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.

Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.

После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.

Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.

Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.

Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный – правый канал;
• зеленый, синий или белый провод – левый канал;
• бесцветный лак – общий провод (масса).

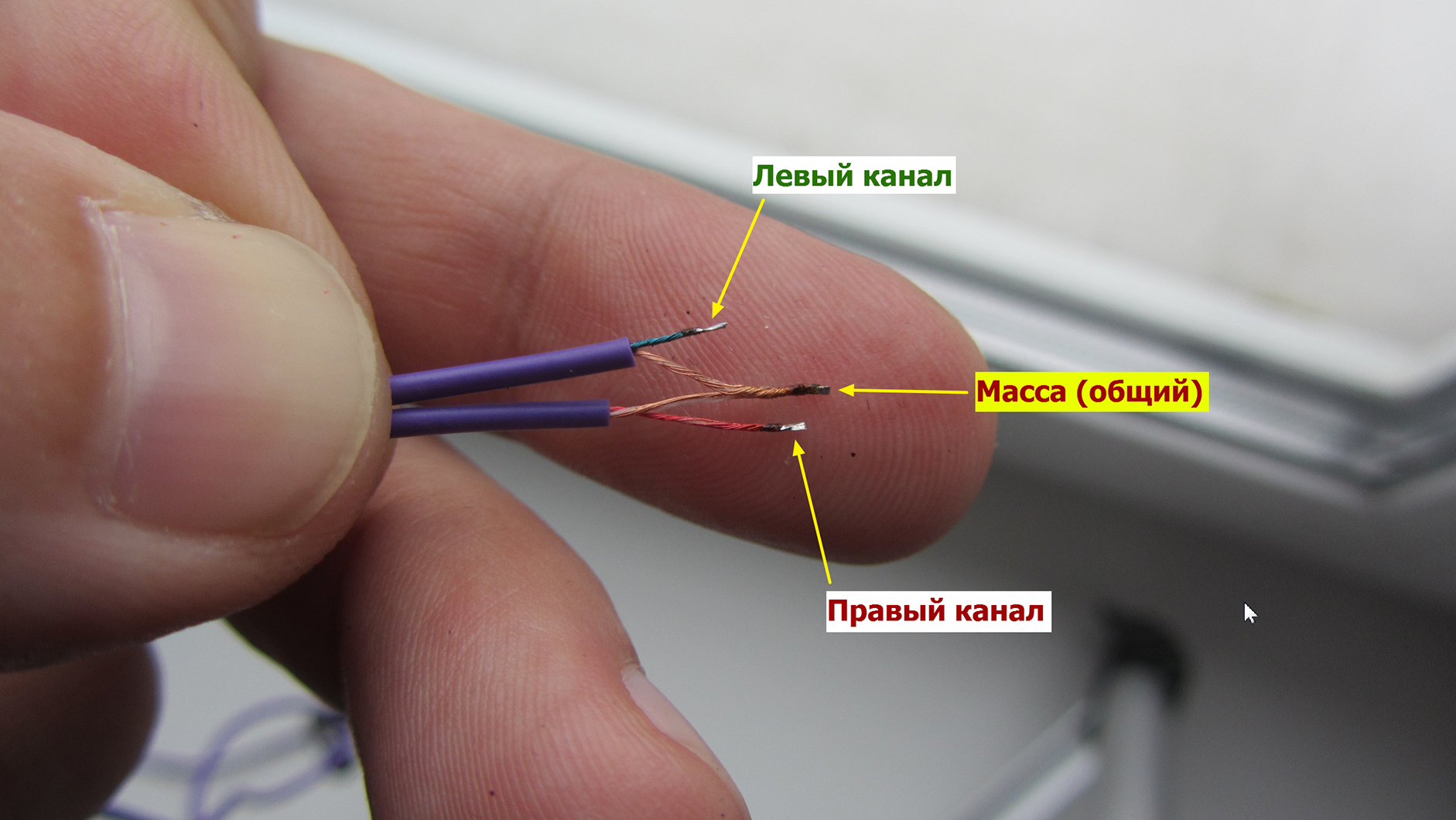

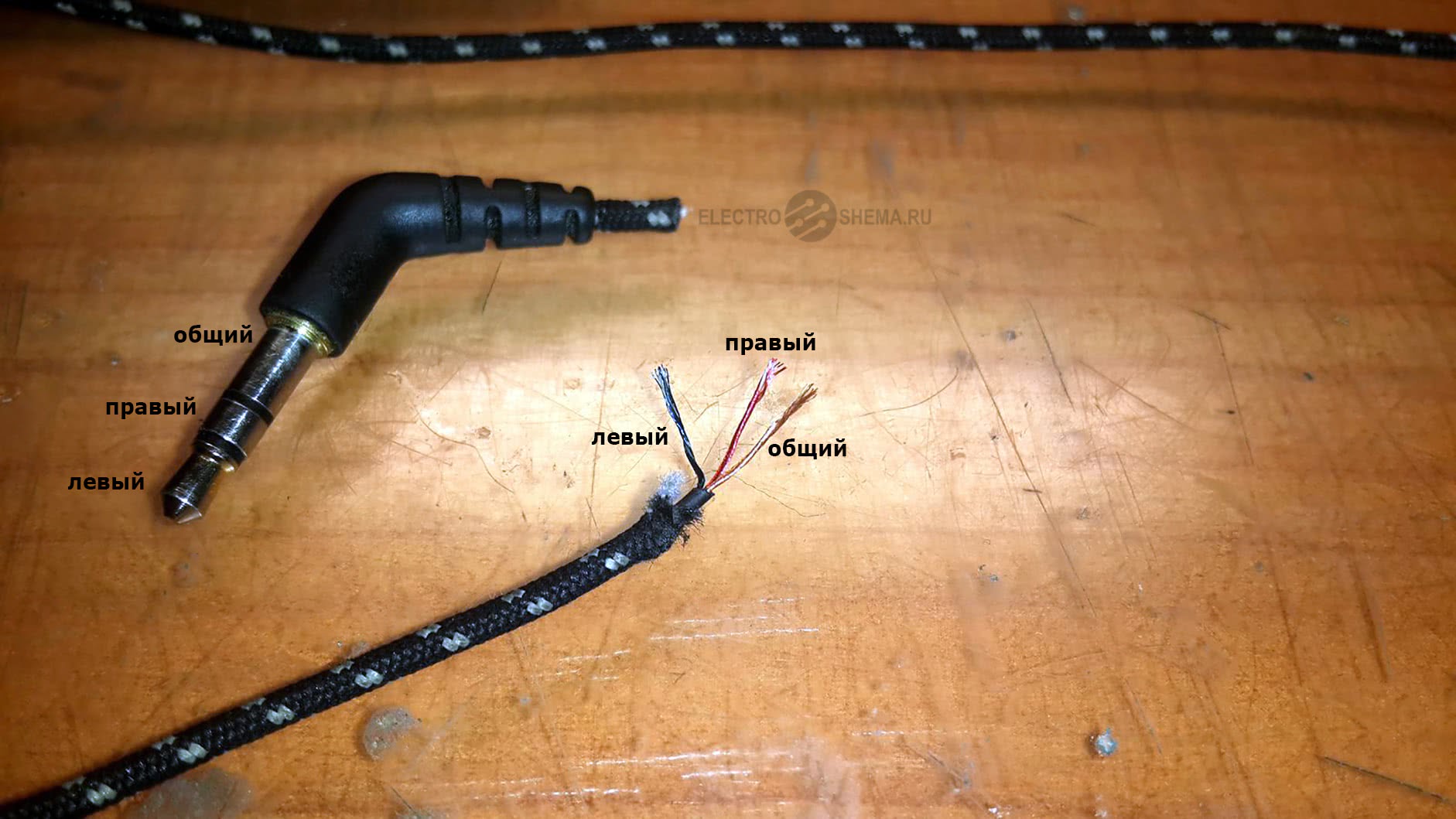

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:

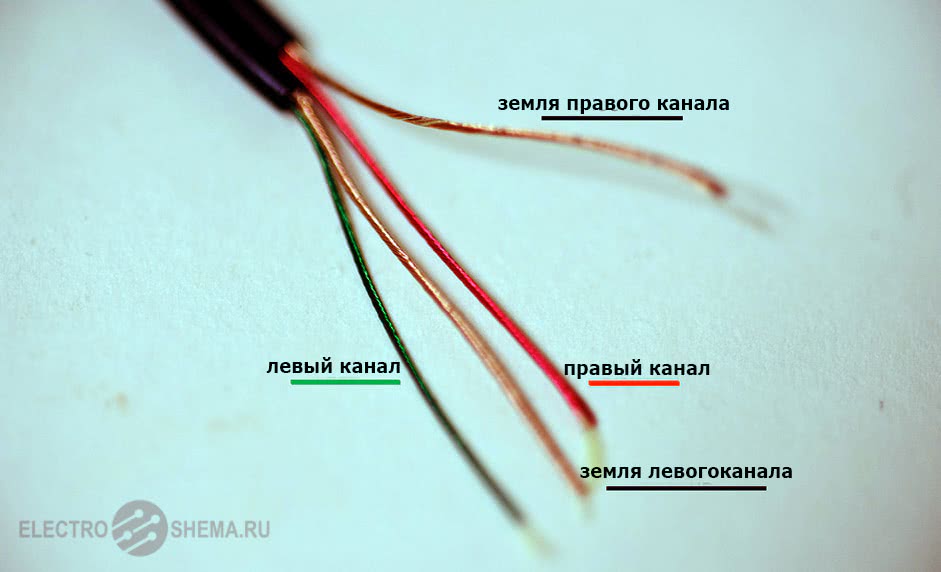

у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй:

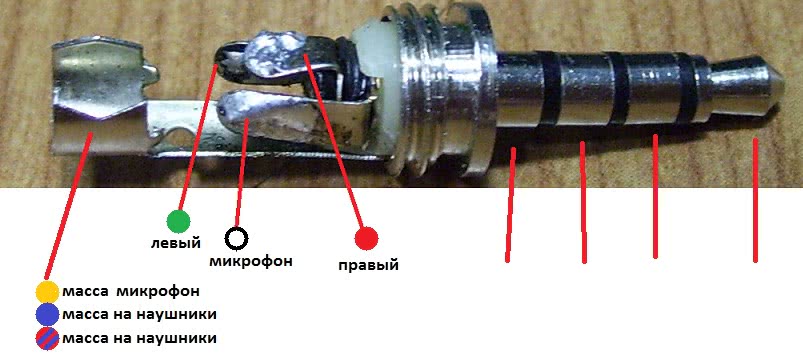

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

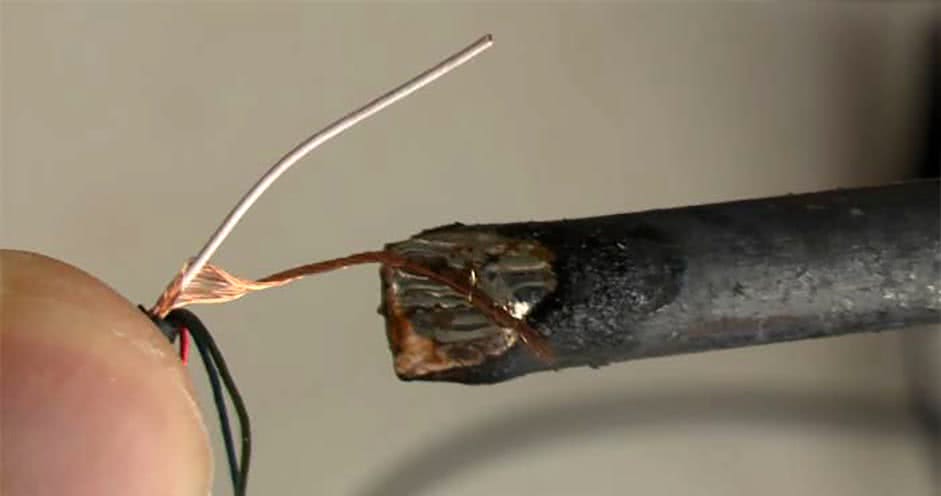

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

• заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
• неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Похожие записи:

Удаляем старый силиконовый герметик в ванной комнате Самодельный паяльник: как сделать прибор своими руками Изготавливаем плоскорез фокина Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
