Как сделать окучник для картофеля своими руками

Окучиватель для картофеля своими руками

Те, кто имеют финансовые возможности, покупают готовые модели окучников, другие – мастерят агрегаты собственными руками. Кстати, даже самые совершенные готовые устройства требуют подгонки под тип почвы, привыкания, так что не все так просто. Недаром опытные дачники, которые умеют работать с различными инструментами, предпочитают изготавливать свои модели окучивателей.

Для того, чтобы собрать дисковый агрегат, потребуется набор специальных инструментов:

• болгарка;
• тиски;
• дрель со сверлами;
• газовые резак и горелка;
• сварка.

Хорошо, если имеется трубогиб, хотя это не обязательно.

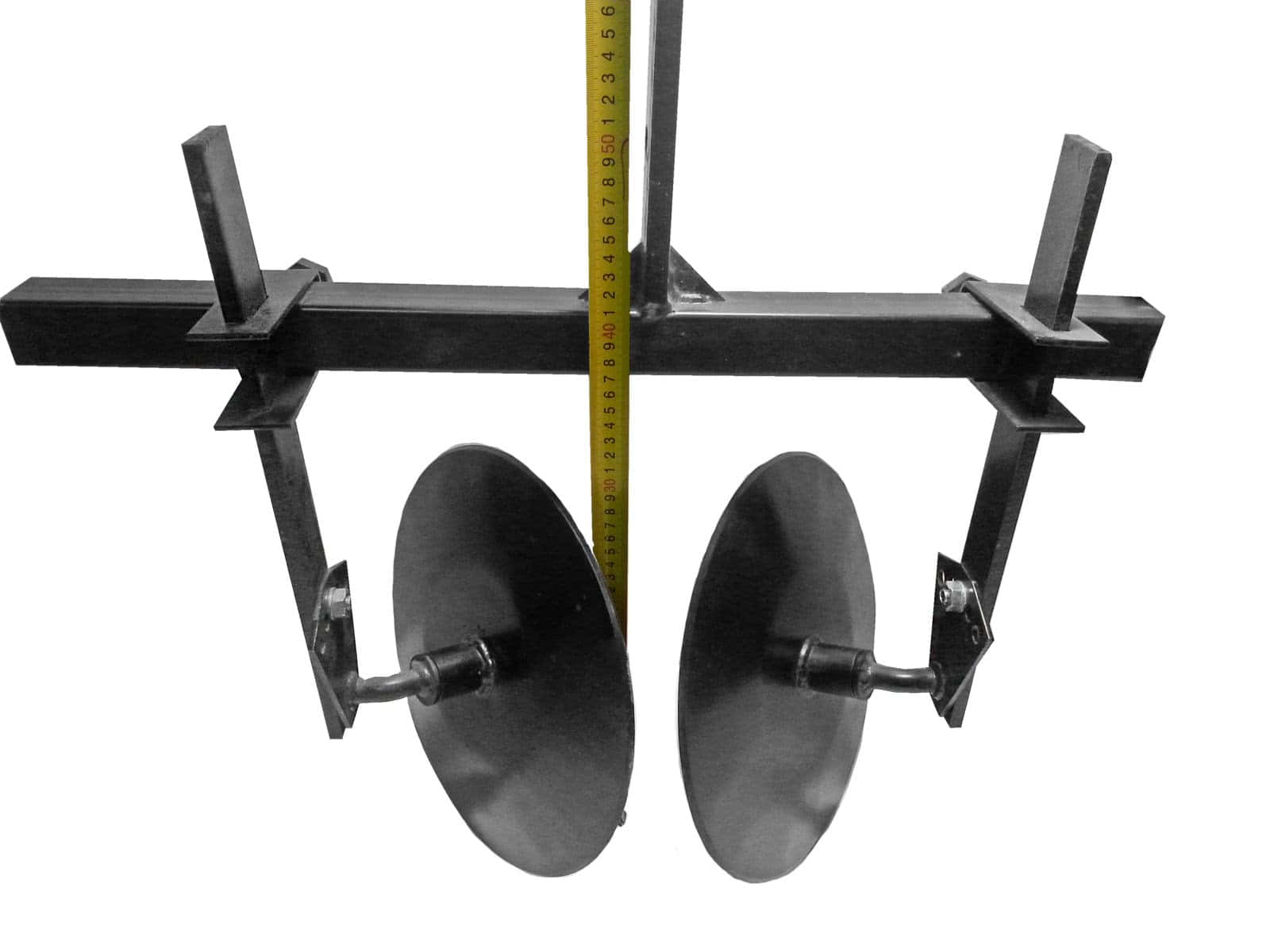

Рабочий элемент такого агрегата – диски, которые должны иметь заостренные кромки. Диаметр выбирается в диапазоне от 37 до 70 см, форма дисков должна быть слегка вогнутой. Самый хороший вариант – заказать изготовление дисков из прочной нержавеющей стали на производстве. Там же им придадут и нужную форму.

Если такой возможности нет, используют подручные материалы: диски от сеялки, крыши от бачков или кастрюль, дно от нагревательных емкостей бойлеров, диски пил, имеющих подходящий диаметр.

При сборке окучника с постоянной шириной между дисками, для их крепления используют сваренные втулки. Чтобы рабочие элементы вращались, во втулки вставляют оси. В этом случае придется междурядья делать такой ширины, какая предусмотрена в агрегате.

При монтаже ступиц с шарикоподшипниками и специальными кулачковыми механизмами, обеспечивается свободное вращение дисков. Такие устройства отличаются не только простотой, но и легкостью в работе. Иногда на оси устанавливают специальные скребки, которые убирают с дисков налипшую почву.

Можно сделать и регулируемое расстояние между дисками, для чего придется сделать несколько отверстий на основной балке конструкции. Выбирают определенный шаг (обычно это 5 см), чтобы затем устанавливать диски соответственно ширине междурядий. Это ручной окучиватель дискового типа, с которым лучше всего работать вдвоем.

Передняя и задняя тяга изготавливаются из трубок, вилки каждой имеют одинаковую ширину, а вот размеры – различные. У передней тяги длина ручек вилки должна быть удобной для взрослого человека (обычно – 55-60 см). Иногда передняя тяга оснащается прочным ремнем, который накидывается на плечи человека, разгружая нагрузку рук.

Для того чтобы самодельный агрегат с дисками установить на мотоблок, придется добавлять к конструкции еще и специальный узел сцепления. Детали изготавливают из прочной высокоуглеродистой стали, обеспечивающей надежность конструкции.

ВАЖНО! Для того, чтобы регулировать угол поворота рабочих элементов – дисков, на окучиватель ставят два талрепа.

При сборке необходимо, чтобы все элементы модели были строго симметричны друг другу, все узлы надежно закреплены. Иначе, при работе на мотоблоке агрегат не выдержит прямое движение, его будет постоянно уводить в сторону, заваливать.

https://youtube.com/watch?v=1xtzGgCNBAQ

Применение окучников

Окучник монтируется к мотоблоку на кронштейн сцепки без грядителя за счет использования стопорного элемента, двух болтов и шайб. Для максимального результата процесс обработки кустов выполняется на первой, пониженной, передаче. Если посадка картофеля производится при помощи мотокультиватора, формировка борозд делается с учетом ширины захвата однорядного окучника. Предварительно участок перед посадкой нужно очистить от излишней растительности.

По ходу движения техники происходит загребание почвы и формирование из нее высоких гряд, которые собирают растение «в кучку» и улучшают аэрационные качества земли посредством ее измельчения.

Двухрядный окучник

Преимущество – возможность обработать сразу два ряда. С таким усовершенствованием можно: ускорить обслуживание участка, сэкономить время работы, сберечь горючее. Для создания сдвоенной конструкции осуществляют следующие действия:

1. Подготавливают самодельные окучники со стойками.
2. Их устанавливают на квадратную, горизонтальную штангу. Такие элементы из металла найти просто.

Процесс крепления выглядит так.

1. Нужно вырубить, выпилить полоску из стали толщиной в 2 мм.
2. В каждом кончике делают щели прямоугольной формы.
3. Полотно сгибают в середине так, чтобы эта часть могла обогнуть квадратную штангу сзади под прямым углом.
4. Образуется передняя, двойная проушина.
5. В нее продевают стойку навесного устройства.
6. Заранее в креплении нужно просверлить отверстие, чтобы туда поместился болт.
7. В полости штанги высверливают дыры с левой, правой стороны. Между ними выдерживают одинаковое расстояние.
8. Резьбу стоит нарезать вручную. Желательно работать с метчиком и воротком.
9. В заднюю часть крепления, сквозь резьбу, сделанную в штанге, закручивают болт до упора.

Обратите внимание! Стойка окучника, вдетая в проушину будет постепенно сдвигаться. Элемент будет грамотно закреплен.. В середине штанги приваривают небольшую стойку, чтобы обеспечить жесткое, надежное крепление подвесного и мотоблока

Посредством передвижения конструкции по штанге подбирают ширину рядов, осуществляя двойное окучивание. За счет раздвижных крыльев устанавливают режим отвала

В середине штанги приваривают небольшую стойку, чтобы обеспечить жесткое, надежное крепление подвесного и мотоблока. Посредством передвижения конструкции по штанге подбирают ширину рядов, осуществляя двойное окучивание. За счет раздвижных крыльев устанавливают режим отвала.

Советы и рекомендации относительно выбора аппарата

Многие ошибочно полагают, что цена является главным критерием при выборе ручного окучника. На самом деле это не так. Можно отдать несколько десятков тысяч за изделие, которым будет неудобно работать в определенном типе почвы.

Каким окучником для картофеля пользуетесь Вы?

РучнымНавесным

Поэтому, перед покупкой крайне важно обращать внимание на такие характеристики:

1. Количество операторов – единичные варианты удобны в управлении, но для более глубокого возделывания лучше подходят окучники по типу «тяни-толкай». Один человек полностью контролирует глубину погружения окучника, а второй исключительно тянет плуг.
2. Размеры возделываемого участка – если это 5-6 соток, то одному вполне можно справиться с работой. Обработку 30-50 соток рекомендовано осуществлять прицепным окучником, который устанавливается на мотоблок или мини-трактор.
3. Тип почвы – для мягких и рыхлых подходит дисковый окучник, тогда, как для более плотных понадобится плужок.

Всегда обращайте внимание на толщину метала и его качество. Хлипкие конструкции при чрезмерном надавливании могут проседать и деформироваться, что вызовет затруднения в работе. Всегда производите рыхление почвы после обильного орошения

На высушенной земле работать сложнее, особенно при использовании ручного окучника.

Всегда производите рыхление почвы после обильного орошения. На высушенной земле работать сложнее, особенно при использовании ручного окучника.

Про окучивание

Сама процедура окучивания проводится трижды. Окучивать необходимо:

1. Первый раз – через 2-3 недели после посадки, когда стебли достигнут высоты 5-8 см.
2. Второй раз – спустя ещё 2-3 недели, ориентируясь на то, чтобы высота ботвы была 12-15 см.
3. Третий раз – за 5-7 дней до цветения, когда ботва подрастёт до 20-30 см.

Важно!Второе и третье окучивание не обязательно. Если почва песчаная или супесчаная, без них можно обойтись. Но на глине, суглинке или тяжёлом чернозёме лучше их провести.

Но на глине, суглинке или тяжёлом чернозёме лучше их провести.

Само по себе окучивание может проводиться следующими способами:

• Вручную с помощью тяпки или, на тяжёлых почвах, мотыги. Это оптимальный вариант для небольших делянок – но на большом огороде он слишком трудозатратен и требует немалого опыта.
• С помощью специальной насадки к мотоблоку.

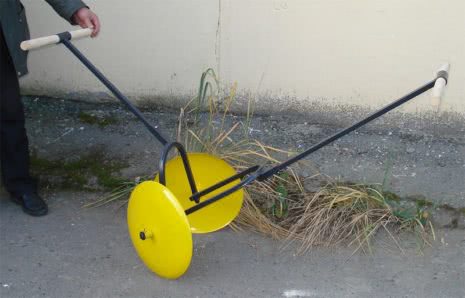

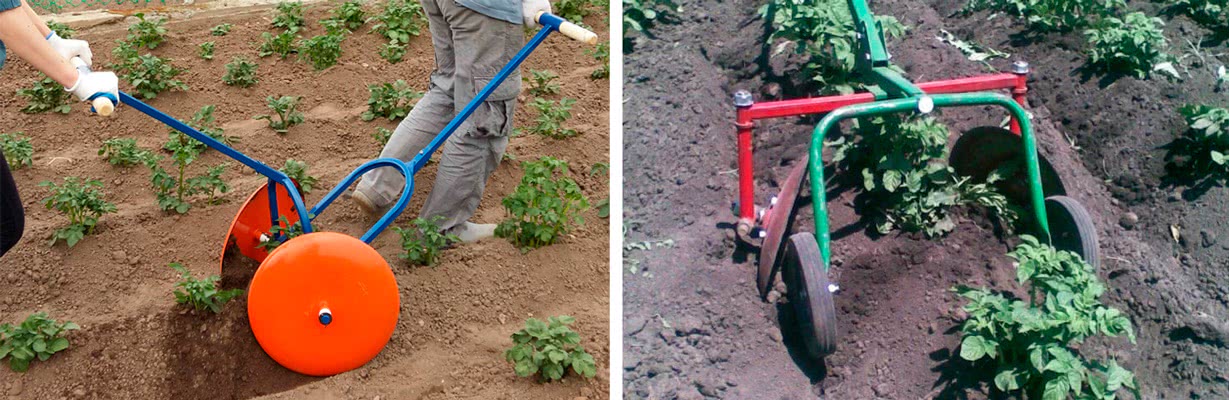

• С помощью ручного дискового или листерного окучника.
• С помощью лемеха. Им перепахиваются междурядья при массовом выращивании картофеля.

Специальные приспособления нужны по следующим причинам:

• Окучник меньше травмирует корни, чем обычная тяпка или мотыга. Да, умелый огородник творит с тяпкой чудеса, получая прекрасный урожай без малейших повреждений – но такое выращивание требует десятилетий практического опыта.
• Использование окучника менее трудозатратно, чем окучивание вручную.
• Крупномасштабное выращивание картофеля (начиная где-то с 8-10 соток) уже требует немалого времени на ручную обработку. Окучник позволяет ускорить процесс без потери качества.

Ручной плужковый окучник: инструкция и чертежи

Здесь понадобится набор материалов.Следует подготовить:

• трубы диаметром 32 и толщиной 2,5 (L 1000 миллиметров и 700 миллиметров);
• стальную трубу диаметром 45, 6,5 (L 1000 миллиметров);
• трубы диаметром 21, 2,5 (L 1000 миллиметров и 1700 миллиметров);
• железо листовое толщиной 3 миллиметра, электроды, болты и гайки, талреп.

Далее необходимо изготовить стойку:

• согнуть стальную трубу диаметром 45 и в длину 1000 миллиметров вдвое, при этом делая угол в 30 градусов;
• на одной из сторон высверлить 5 сквозных отверстий диаметром 12 и с промежутком 50 миллиметров;
• на второй стороне необходимо сварить 2 кронштейна для рукояти и талрепа.

После стойки нужно заняться изготовлением самого плуга:

• совершить разметку по чертежу;
• вырезать;
• заняться заточкой ножей;
• приварить два отвала и сварить все со стойкой.

Далее очередь подходит к задней рукояти:

• согнуть стальную деталь диаметром 32 и в длину 1000 миллиметров с обоих боков в перпендикуляр, соблюдая расстояние от края в 150 миллиметров;
• необходимо высверлить 5 сквозных отверстий диаметром 12 с расстоянием 50 миллиметров друг от друга в трубе диаметров 32 и длиной 700 миллиметров;
• затем это все сварить.

Важность и необходимость инструмента

Это нехитрое приспособление помогает одновременно решить сразу несколько сложных задач:

1. Увеличивает аэрацию почвы – клубни получают больше кислорода, вода и растворенные в ней питательные вещества проникают быстрее, соответственно улучшается урожай.
2. Удаляет сорняки в междурядьях – нет необходимости прополки после каждого полива или выпавших осадков. Мелкие сорняки выкорчевываются, сохнут непосредственно на грядке, создавая естественную мульчу, которая предотвращает, перегрев почвы в жаркие летние дни и исключает перерождение картофеля.
3. Ускоряет процесс окучивания – приспособление устанавливается в междурядьях, после чего при надавливании на рабочий элемент рыхлится часть почвы. Временные затраты на окучивание каждого куста картофеля вручную на порядок ниже.

Окучник имеет достаточно незамысловатую конструкцию, собрать его можно в домашних условиях, обладая элементарными навыками в пользовании инструментом.

Как монтировать орудие для окучивания на мотоблок

Чтобы установить дисковые окучники для мотоблока или любые другие нужно соблюдать ниже представленные правила. К мотоблоку подсоединить элементы в виде колеса, сцепки, окучника. Оборудование размещают на ровной поверхности. Навесную конструкцию устанавливают опущенной к земле. Закрепление проводят на сцепку.

https://youtube.com/watch?v=Z9rVE6dZxeg

Рекомендации:

1. Во время монтажа нужно отслеживать состояние стойки окучника. Она не должна быть наклоненной. Так обеспечивается правильная настройка угла атаки.
2. Устройство опускают до уровня, на котором расположена поверхность грунта. Если наблюдается углубление в почву, то стойку отклоняют немного вперед, приподнимая носовую часть. Если отмечается не дотягивание до грунта, то стойку отклоняют в обратную сторону.
3. Осуществляют тестовое вспахивание.

Активные части агрегата настраивают в зависимости от того, какова должна быть ширина между рядами.

Полезные советы для правильного окучивания:

• Процедуру необходимо делать в определенное время. Идеально — 2 раза за 1 сезон. Первый раз, когда картофель вырастет примерно на 10 см. Второй — уже где-то на 20 см. Цветки при этом не должны быть раскрыты.
• Отдавайте предпочтение пасмурной погоды. Если это редкое явление в вашем регионе, то выбирайте раннее утро и поздний вечер. Идеально — после дождя или полива.
• Забудьте про грабли и тяпку. Доверьтесь современному инструменту — окучиватель картофеля.

Читать также: Как связать рыболовную сеть своими руками

Итак, без такой процедуры не видать вам хорошего результата. А без правильного приспособления не сделать вам ее максимально легкой и эффективной.

Пошаговая инструкция по изготовлению ручного окучника плужкового типа

Необходимые инструменты:

1. Газовый резак;
2. Сварочный аппарат;
3. Тиски и слесарные инструменты;
4. Дрель со сверлом по металлу;
5. Угловая шлифмашинка.

Материалы, которые понадобятся в работе:

1. Труба д 32 толщ 2,5 длиной 1000 мм и 700 мм;
2. Труба д 45 толщ 6,5 длиной 1000 мм;
3. Труба д 21 толщ 2,5 длиной 1000 мм и 1700 мм;
4. Железо листовое толщ 3 мм;
5. Электроды;
6. Болты М10 — 4 шт;
7. Гайки М10 — 4 шт;
8. Ремень из гибкого материала — 2 м;
9. Механизм талпер.

Изготовление стойки

Изготовление стойки производится следующим образом:

1. Нужно согнуть трубу д 45 длиной 1000 мм пополам под углом 30 градусов;
2. На одной стороне трубы просверлить пять сквозных отверстий д 12 с шагом 50 мм;
3. Приварить на другой стороне два кронштейна для крепления передней рукояти и механизма талпер, как показано на рисунке 2.

Производство двухотвального рабочего органа с подрезным ножом

Для изготовления рабочего органа окучника с двумя отвалами и подрезным ножом следует выполнить следующие действия:

1. Разметить на листе металла два отвала как показано на рисунке 1;
2. Вырезать их при помощи резака;
3. Заточить ножи шлифмашинкой;
4. Сварить два отвала по схеме, изображенной на рисунке 1;
5. Приварить рабочий орган окучника к стойке.

Рис.1. Разметка и сборка рабочего органа окучника плужкового типа

Изготовление задней рукояти управления

Изготовление задней рукояти производится в три этапа:

1. Загнуть трубу д 32 длиной 1000 мм с двух сторон в точках загиба 150 мм от краев под углом 90 градусов;
2. Просверлить пять сквозных отверстий д 12 шагом 50 мм в трубе д 32 длиной 700 мм;
3. Сварить обе заготовки согласно рисункам 2,3.

Рис.2. Схема сборки ручного окучника плужкового типа (вид сбоку)

1. Рабочий орган двухотвальный;
2. Подрезной нож;
3. Стойка;
4. Задняя рукоять управления;
5. Передняя рукоять управления;
6. Механизм талпер;
7. Кронштейн;
8. Кронштейн;
9. Рукоять левая;
10. Рукоять правая;
11. Ремень для нашейно- подмышечной тяги;
12. Спецболт.

Рис.3. Схема сборки ручного окучника плужкового типа (вид сверху)

Изготовление передней рукояти управления

Чтобы изготовить переднюю рукоять управления необходимо:

1. Просверлить сквозное отверстие д 12 на расстоянии 10 мм от края на трубе д 21 длиной 1000 мм;
2. Приварить кронштейн для крепления талпера на расстоянии 500 мм от края, как показано на рисунке 2;
3. Загнуть в трех точках трубу д 21 длиной 1700 мм в точках загиба 850 ии и 500 мм с обеих сторон;
4. Приварить на сгибах трубы с обеих сторон на расстоянии 500 мм от краев два кронштейна для крепления ремня;
5. Сварить все элементы согласно схеме на рисунках 2,3.

Сборка ручного окучника

Для окончательной сборки ручного плужкового окучивателя нужно соединить все элементы окучника болтами, как показано на рисунках 2,3.

Сделать самодельный окучник довольно просто, лучше потратить некоторое количество времени и сил на сооружение этого необходимого приспособления, чем обрабатывать картофельный участок вручную при помощи подручных средств.

Важно!Иметь в хозяйстве такой инструмент не только необходимо, но и выгодно.

В эксплуатации такой окучник удобен и прост, он может корректироваться под рост и параметры своего хозяина и станет просто незаменимым помощником в нелегком труде огородника.

Читайте далее:

Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство

Как выбрать окучник для картофеля — ручной, тракторный и на культиватор? Практичные советы.

Виды вил для копки картофеля, их плюсы и минусы. Можно ли сделать своими руками?

Упростите работу на огороде! Посадка картошки мотоблоком с помощью картофелесажалки и других приспособлений

Как осуществлять посадку картофеля в гребни вручную и мотоблоком, в чем плюсы и минусы метода?

Виды окучников

Выделяют две разновидности инструмента для окучивания картофеля:

• Устройство в виде плуга, для работы с которым необходимо присутствие еще одного человека, если рыхлить почву вручную. Но чаще всего такой окучник используют в качестве распашника к трактору, мотоблоку. Благодаря совместному применению появляется возможность обработать большую площадь независимо от состояния земли.
• Дисковый окучник, который можно использовать и для формирования гряд, и для вспашки огорода весной, осенью. Он позволяет изменять расстояние поворота дисков, что удобно на небольшом огороде. Сделать дисковый ручной окучник для картофеля своими руками вполне под силу каждому огороднику, главное, придерживаться принципов изготовления.

Характеристики

Любому огороднику, который имеет на своем участке картофель, скорее всего, пригодится окучник. Этот инструмент характеризуется универсальностью, помогает эффективнее справиться со сложной работой. Самый распространенный вариант – это ручной окучник. Характерные особенности изделия позволяют нарезать гребни земли по грядам, проводить довсходовую и послевсходовую обработку. Размеры стандартного инструмента подходят для одновременного боронования и окучивания междурядий на поле с картофелем. В зависимости от особенностей инструмента возможна обработка сразу нескольких рядов с посадками.

Кроме рыхления земли в междурядьях, окучник одновременно удаляет сорняковые растения. Качественный инструмент, купленный у производителя, имеет спецприспособление, способствующее самоочищению от налипшей грязи. Окучники успешно справляются с задачей на любых типах почв.

Изготовление окучника «ёжик» своими руками

Сделать самостоятельно окучник-пропольник «ёжик» для мотоблока будет сложнее, чем окучиватель дискового или листерного типа. Поэтому перед началом изготовления стоит более тщательнее подготовиться, просмотрев несколько видео- и фото-инструкций различных «самоделок».

Сначала из листовой стали толщиной 5-8 мм при помощи болгарки нужно вырезать 2 круга диаметром 27 см и 2 круга диаметром 6 см, кромку выровнять и хорошо зашкурить.
Определив центр больших дисков, вырезать в них круги меньшего диаметра (около 15-16 см), чтобы получились кольца. Для того, чтобы вырезать внутренние круги, понадобится плазморез или сверлильный станок. Кромку колец и получившихся средних дисков следует выровнять и зачистить. В малых дисках просверлить отверстие около 2 см, для этих целей подойдет дрель и коронка по металлу.
При помощи дрели и сверла по металлу необходимо просверлить отверстия для крепления шипов. В кольцах около 15 штук, в средних дисках – 10, в малых – 5. Далее болгаркой прорезать края дисков и колец до отверстий. Заготовки по форме должны напоминать шестеренки.
Теперь необходимо изготовить ступицы. Для этого подойдет стальная труба с диаметром сечения 25 мм и 4 подходящих по внутреннему диаметру трубы подшипника. Болгаркой отрезать 2 отрезка трубы, обточить кромку и внутреннюю поверхность с двух сторон, вставить подшипники.
Средние диски в центре расточить на токарном станке до диаметра ступиц. Диск должен насаживаться на ступицу плотно, но с возможностью снятия без дополнительных инструментов.
На токарном станке изготовить упорные втулки (пыльники), закрывающие подшипники. Две втулки должны подходить по диаметру к осям, а две – под болт на 10.
Сборку начинаем с оси, на нее надевается втулка, далее – подшипник, распорная втулка и подшипник со ступицей. Сверху ставится втулка с меньшим отверстием, и вся конструкция фиксируется болтом. Вторая ступица собирается аналогично.
Можно приступать к нарезке шипов длиной 6 см. Для них берется стальная проволока диаметром 12 мм, и нарезается под углом 45° с одного конца. Таких заготовок нужно такое количество, сколько вырезов под них подготовлено на дисках и кольцах будущего окучника. Обточить неровности срезанных кромок шипов на наждаке. Приварить их к дискам и кольцам.
Этап сборки «ежей» включает в себя установку на ступицы колец (с помощью шаблонов: втулки и приваренной к ней шайбой по внутреннему диаметру колец), средних и малых дисков

Следует обратить внимание на то, чтобы все шипы «смотрели» режущей кромкой в одну сторону, по ходу движения. Установленные детали фиксируются сваркой.
Из проволоки диаметром 12 мм изготовить распорные прутья и приварить к шипастым деталям, по 6 на каждый окучник

Шаблоны убрать, отрегулировать диски и все еще раз проварить сваркой. К свободному концу осей приварить крепежные втулки. Конструкцию покрасить для предотвращения коррозии.
Для полученных «ежей» будет использоваться рама от дискового окучника, под которую необходимо сделать кронштейны из прута диаметром 30 мм и самодельных втулок с отверстием под болт на 16. Прикрутить окучники болтами.

Зная принцип изготовления самодельных окучивателей, можно сделать вывод о том, какой окучник является лучшим в работе, а какой легче собрать. Технология применяется одна и та же, за исключением малых деталей для каждого вида окучивателя. От способа сборки и типа оборудования зависит настройка приспособления. Не покупая заводские плуги, а изготовив их своими руками, можно сэкономить денежные средства.

Какими окучниками для мотоблока вы пользуетесь для возделывания картофеля или других овощных культур?

Полностью на самотяге

Если вы только планируете покупку мотоблока, а окучивать картошку надо, вам подойдет ручной плужный окучник с возможностью переделки на механическую тягу. При этом гибкая веревочная лямка заменяется жестким грабельником, а плужковый лемех с размахом крыльев до 25 см (больше не потянете) на листерный или чизельный.

Чертежи ручного окучника такого типа приведены слева на рис. Это, собственно, «полуручной» агрегат: он без переделки пригоден для тяги от агролебедки. Если ее мощность достаточна, можно сразу ставить лемех пошире. Колесо при переделке под мотоблок можно оставить, но тогда работать надо будет вдвоем: один ведет тяговый агрегат; второй – окучник. Так, кстати, и удобнее: работа быстрее спорится, а результат ее получается лучше.

Чертежи ручных плужных окучников.

Если же на ваших 4-12 сотках окупаемости мотоблока не предвидится, то можно сделать (или приобрести) полностью ручной окучник, см. справа на рис. Его особенность – оперативная регулировка талрепом 1 одновременно величины отвала и тягового усилия сообразно свойствам грунта. Базовые размеры такие же, как пред. случае. Излом водила также одинаков, 5 градусов. Излом грабельника ок. 80 градусов, а излом передних рукоятей подбирается по росту и телосложению источника тяги.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.
4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Нюансы одно- и двухрядных устройств

На мотоблок можно установить один или два окучника. Однорядными бывают листерный и пропеллерный, тогда как в паре могут применять все типы. В зависимости от их количества, меняется характер культивации. При обработке грядки одним окучником проход осуществляют с каждой стороны, а колеса мотоблока размещают в колее между растениями. Такой способ культивации не позволяет получить высокую производительность.

Двухрядные окучники для мотоблока повышают эффективность культивации. За один проход, формируется гребень с обеих сторон грядки. Однако при работе пользователю приходится контролировать зону контакта с двух сторон. Часто это приводит к повреждению корней растений. Удобством таких моделей является возможность регулировки ширины окучивания, что позволяет подогнать ее под нужные параметры.

К сведению!Для извилистых грядок больше подходит применение однорядного способа обработки.

Дисковый окучник для мотоблока

Своими руками для мотоблока Нева изготовить дисковое устройство можно. Для этого подойдут подручные материалы, что снизит себестоимость готового изделия. Подготавливают лист стали. Достаточно толщины в 2 мм. Вырезают круглые диски – 2 штуки. Необходимо заточить каждый край, чтобы предотвратить сопротивление грунту при работе.

Тщательно соблюдают все этапы:

1. Элементы изгибают молотком. Одна сторона будет вогнутая, другая выпуклая. Так лопасти смогут больше загребать почву и выполнять присыпку растений.
2. Крепежными болтами, сварки соединяют стойку, талреп, Т-образный поводок.
3. Для скрепления колес применяют переходники.
4. Между лопастями должно быть расстояние равное ширине междурядий на грядке.

На заметку! При помощи талрепа обеспечивают угол поворота в вертикальной плоскости.

Всю конструкция за счет поводка устанавливают на кронштейн мотоблока, закрепляя болтами, стопорными элементами. Оборудование для вспашки готово.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Читать также: Заточка охотничьего ножа в домашних условиях

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Мастер-класс: окучиватель для картошки

В магазинах вы найдете окучиватели, которые предназначены для сельхозтехники. Ручные модели придется сделать самостоятельно, если вы хотите облегчить выращивание овощей на даче. Окучиватели разделяют на два типа:

• плуговой;
• дисковый.

Плуговой исполнен в виде маленького плуга с длинными ручками, а дисковый – в виде двух дисков, суженных книзу, также с двумя длинными рукоятями. Конструкция такого окучивателя толкается вперед, а диски или плужок выворачивает пласт земли. С данными приспособлениями лучше работать вдвоем. Опытные огородники советуют пользоваться дисковым окучивателем, т.к. он формирует более качественные и аккуратные валки земли.

Похожие записи:

Удаляем старый силиконовый герметик в ванной комнате Самодельный паяльник: как сделать прибор своими руками Инжекционная горелка и принцип ее работы Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
