Как сделать ручной окучник для картофеля своими руками, приспособления

Об окучнике

Устройство в виде окучника для мотоблока является орудием, напоминающим плуг. Им можно окучивать культуры, выращиваемые в сельском хозяйстве. Ранее использовали конные окучники, а с течением времени их стали устанавливать на оборудование – например, трактор. Новшество применяют как насадку, которую закрепляют на креплениях. При помощи приспособления можно выполнить возделывание:

• картошки;
• свеклы;
• моркови;
• репы.

На заметку! Конструкция предназначена для формирования параллельных, ровных, аккуратных борозд.

С его помощью легче выполнить:

• засыпание земли в подготовленные борозды;
• прополку;
• рыхление;
• удаление сорных культур вместе с корешками.

https://youtube.com/watch?v=ANR2bD5ZmjE

Каждый из представленных процессов будет более быстрым, качественным. Когда все посадки ровные, то их проще обрабатывать, собирать. Проходы будут свободными, не заселенными сорняками. Так как почва будет разрыхлена на большую глубину, то корневая система получит достаточное количество кислорода. Клубни смогут активно расти и развиваться.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Смотрите видео: Дисковый окучиватель для мотоблока

https://youtube.com/watch?v=bYcGhv3cgA0

Чтобы сделать окучиватель для картофеля, вам необходимо выполнить следующие шаги:

1. Сначала два диска фиксируются под нужным углом с помощью сварки или штифтов (болтов). Отклонение дисков должно быть наружу. При таком варианте крепления промежуток между дисками не регулируется.
2. Для изготовления дисков с регулируемым расстоянием для оптимизации работ на балке крепления сверлят отверстия, закрепляя в них натяжные цепи, идущие от внешних краев дисков.
3. Далее конструируются либо рукояти для управления человеком, либо держатели на сельхозтехнику. Для ручного управления лучше сделать сразу управление на двоих.

Если окучиватель собирается для управления одним человеком, то он утяжеляется сверху и на него устанавливается клин «предплужник», для того, чтоб при тяге на себя рулить. Для работы пригодятся различные крепления, кулачковый механизм, кронштейны, другие детали.

Приведенные чертежи и модели окучивателя для картофеля условны, потому как каждый умелец будет собирать конструкцию целесообразно своим потребностям и удобству. При работе с ручным окучивателем для картофеля к нему надо приноровиться, рассчитать силу нажима, чтоб выворачивать пласт земли нужной высоты. Также следует учесть, что окучивание лучше проводить после осадков. Такой окучиватель можно использовать и для рытья борозд под посадку картофеля.

Полезное видео: Как сделать окучник дисковый ручной

Окучиватель дисковый ручной для картошки своими руками сможет сделать любой фермер, у которого есть необходимые инструменты и немного свободного времени. Простая техника, изготовленная из подручных материалов облегчит выращивание овощей на даче и поможет собрать хороший урожая с минимальными затратами.

Изготовление

Вовсе необязательно покупать это приспособление в магазине. Мы расскажем, как своими руками сделать разные виды окучников для мотоблока, в том числе дисковый, на основании чертежей с размерами и фото.

Листерный окучник

Чтобы сделать листерный тип насадки с нерегулируемой шириной будем использовать следующие чертежи и схемы:

Схема листерного навесного устройства.

Конструктивные элементы:

Листерный окучиватель для мотоблока.

Для вырезания крыльев окучника следует воспользоваться чертежом на картинке ниже:

Шаблон для вырезания половинок изделия.

Пошаговое изготовление:

1. Из листов металла толщиной 2 мм нужно по шаблону выше вырезать две идентичные части рабочего инструмента. Далее половинки сгибаются и скрепляются между собой при помощи сварки в несколько подходов.
2. Швы необходимо обработать и зачистить.
3. Из трехмиллиметровых листов металла необходимо сварить основание.
4. Из листов металла толщиной 4-5 мм нужно изготовить кронштейн и полевую доску.
5. Из толстого листа металла нужно изготовить стойку.

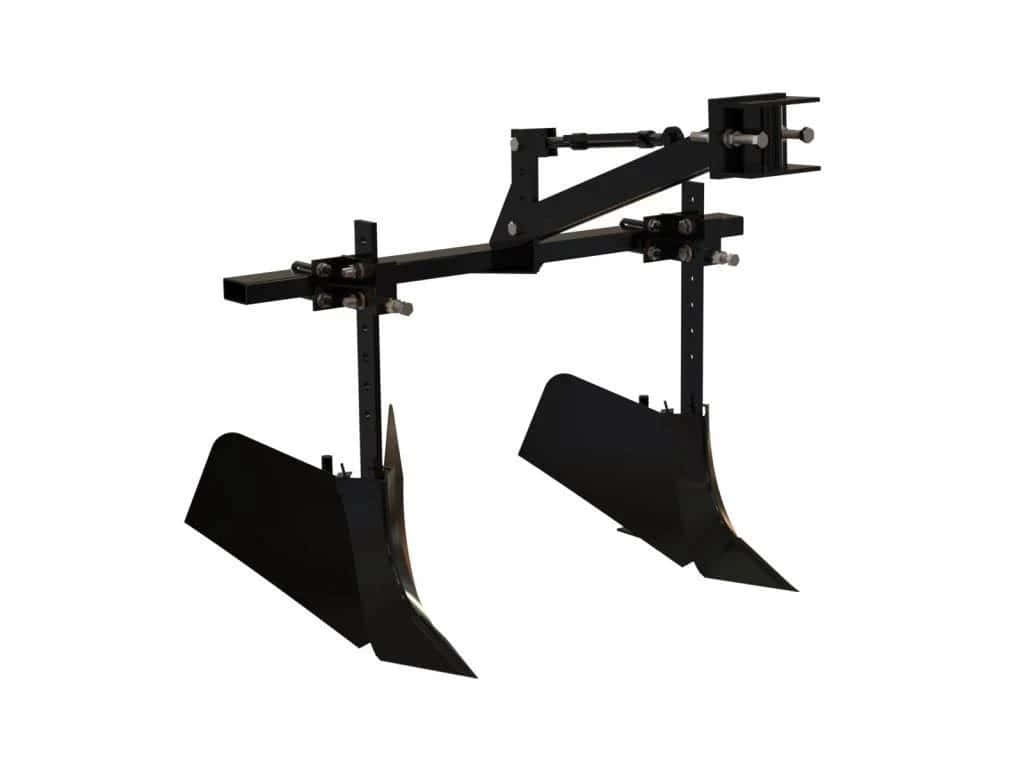

6. У двухрядного окучивателя можно добавить функцию регулировки ширины при помощи шарнирных механизмов. А чтобы контролировать угол наклоны листов, используйте штанги.

Важно! Для изготовления стойки необходимо использовать металл толщиной от 8 мм. Эта часть конструкции должна быть очень прочной и надежной, поскольку на нее припадают самые большие нагрузки.

Конструкция листерного окучника

Конструкция листерного окучника.

Дисковый окучник

Для создания такого типа насадки на мотоблок потребуется чертеж:

Чертеж дискового окучника.

Также подготовьте материалы и инструменты для работы:

• сварочный аппарат;
• шлифовальная машина;
• наждачный станок;
• электродрель с набором сверл;
• крепежные элементы (болты и т.д.);
• два металлических диска диаметром около 50-60 см, толщина стали – около 3 мм;
• металлическая труба длиной 1 м, шириной от 2,5 см;
• регулируемые переходники;
• винтовые талрепы – 2 шт.;
• кронштейн;
• газовая лампа.

Cовет: для изготовления дисков умельцы часто используют металлические крышки от кухонной посуды, старые диски от сельхозтехники и даже донца от газовых баллонов.

Дисковый окучник в работе.

Процесс изготовления пошагово:

1. Заточите диски по всей окружности.
2. При помощи молотка дискам нужно придать правильную форму – выпуклую с одной стороны, и вдавленную с противоположной. Именно за счет этого они будут способны собирать грунт.
3. Из трубы необходимо сделать Т-образную конструкцию. Для этого элементы можно скрепить посредством сварки или болтами.
4. При помощи сварки необходимо соединить Т-образный поводок, стойки и тарлепы.
5. Для изготовления окучника с фиксированным шагом закрепите диски на ширину, равную междурядьям. Если же это вид с регулируемой шириной, диски нужно закрепить при помощи регулируемых переходников.
6. Закрепите устройство к мотоблоку при помощи кронштейнов, поводка, болтов.

Важно! Диски должны быть зафиксированы строго симметрично. При малейшем отклонении мотоблок будет водить в стороны, работать с ним будет очень проблематично и неэффективно.

В данном видео вы можете посмотреть об изготовлении дискового окучника:

В данном видео вы можете посмотреть об изготовлении дискового окучника:

https://youtube.com/watch?v=RnG8vZnbRtg

Ручной окучник для картофеля – описание

Среди самых простых и известных инструментов – обыкновенная тяпка, мотыга, применяемая очень многими дачниками. Одни покупают их в магазине, другие предпочитают сделать своими руками, учитывая тип почвы, необходимый вес инвентаря. Подсыпать грунт тяпкой удобно, но работа эта не из легких, требует много физических усилий.

Небольшие участки можно обработать и мотыжкой, для гряд большой площади чаще всего используют специальные ручные окучники. Такой окучник (распашник) удобен для рыхления и окучивания, его можно подсоединять к спецтехнике (мини-трактору, мото-культиватору). Существуют различные модели таких агрегатов, соответственно, и стоимость их также разная.

Среди популярных:

• окучник дискового типа;
• ручной окучиватель с плугом.

Конструкции различаются устройством рабочего элемента, так как в первом случае – это диски, во втором – лемеха. Лемеха и диски монтируются на определенном расстоянии (ширина захвата), при этом окучник может иметь регулируемую ширину или постоянную.

Агрегаты имеют ручки, чтобы удобнее было работать или специальные узлы, служащие для навешивания их к спецтехнике. Устройства, которые рассчитаны для работы на мотоблоках, для более высокой производительности оснащаются несколькими парами дисков или плугов. Чем выше мощность, тем больше на специальной раме может быть размещено рабочих элементов.

При желании каждый дачник может сделать себе ручной окучник собственными руками, но придется разобраться с чертежами, запастись необходимыми материалами и инструментами.

Основные виды приспособлений

Существует множество моделей самодельных окучников. В зависимости от типа рабочего элемента ручной окучник бывает с постоянной или регулируемой шириной захвата.

По принципу работы окучники можно разделить на две группы.

Дисковые

Окучник ручного или дискового типа конструкции предназначен для рыхления и окучивания почвы. Дисковые модели часто применяют для автоматизированной обработки грядок. Устройство для окучивания грядок прикрепляют к трактору.

Главное преимущество самодельного дискового культиватора кроется в возможности регулирования стоек между дисками. Установить стойки можно в соответствии с шириной междурядий.

Плужного типа

По своему механизму действия и комплектации модель в виде плуга схожа с дисковым культиватором. Но данная модель ручного окучника для картофеля считается более удобной в эксплуатации. Для большей эффективности окучник плужного типа можно присоединить к мотоблоку.

Плужок для окучивания грядок с картошкой помогает рыхлить почву, окучивать картофельные кусты, нарезать борозды и грядки, осуществлять посадку различных сельскохозяйственных культур.

Другие варианты окучников

Окучник можно купить в готовом виде, но сделать своими руками дешевле и проще (не выходя из дома). Вариантов самодельных окучников также множество: из тачки, из коляски, из трёхколёсного велосипеда, из велосипедного колеса и трубы и т. д. Для ручного окучника из тачки берётся за основу рама с колесом. На неё крепится секция культиватора. Управляется ручками тачки.

Окучник из детского трёхколёсного велосипеда можно сделать, сняв сиденье и переднее колесо. Готовый тракторный культиватор здесь не подойдёт. Нужно с внутренней стороны рамы рядом с колёсами под определённым углом приварить лопасти. Такая конструкция будет двигаться по ряду, а не по междурядью. Окучник из коляски изготавливается по тому же принципу.

Один из вариантов, как сделать ручной окучник своими руками, мы показали в данной статье. Таким самодельным агрегатом можно выполнять на участке разнообразные работы, особенно, если менять насадку: пропалывать, рыхлить, культивировать и т. д. Причём выполнять эти работы с лёгкостью может один человек.

https://youtube.com/watch?v=GnfzHUHsVeQ

https://youtube.com/watch?v=sqHYd3tLFxM

https://youtube.com/watch?v=McH_yfxffSc

Самостоятельное изготовление

Для самостоятельного изготовления инструмент несложен. Чтобы изготовить окучник самому, нужны чертежи и навыки работы с металлом. Желательно иметь следующие инструменты:

• сварочный аппарат;
• газовая горелка;
• угловой шлифовщик;
• дрель;
• точило.

Альтернативой послужат самодельные окучиватели, которые можно использовать с любыми мотоблоками и культиваторами. Для изготовления детали нужен стальной лист, из которого варится основание. Труба будет играть роль кронштейна. Всю нагрузку на себе будет нести элемент, называемый стойкой. Для крыльев нужно два листа одинаковой величины. Если окучник будет регулируемым, то к основанию крыльев крепятся шарниры. Для лучшей жесткости изделия изгибаются под небольшим углом. Двухрядный окучник отличается от простого увеличенными размерами кронштейна. Он должен быть достаточным для крепления двух пар плугов (крыльев).

https://youtube.com/watch?v=uC_-BWzkpEE

https://youtube.com/watch?v=lBtygg7gjc0

https://youtube.com/watch?v=1xtzGgCNBAQ

Как устроен и работает этот инструмент

Оборудование используется вместе с фрезами, которые устанавливаются на валу редуктора. В ходе поступательных движений мотоблока окучник углубляется в грунт и формирует борозду с впадиной определенной глубины. Габариты подошвы впадины позволяют огороднику передвигаться по грунту, не нарушая борозды.

Одновременно с этим окучник перемещает почву из впадины наверх, образуя тем самым «гребни» с фиксированным расположением.

Помимо формирования борозд для посадки культур, окучник нужен для таких целей:

• рыхлить грунт между рядами и одновременно присыпать растения;
• пропалывать готовые грядки и избавляться от сорняков.

Чаще всего его применяют, чтобы высаживать картофель, морковь, репу или свеклу.

Изготовление окучника «ёжик» своими руками

Сделать самостоятельно окучник-пропольник «ёжик» для мотоблока будет сложнее, чем окучиватель дискового или листерного типа. Поэтому перед началом изготовления стоит более тщательнее подготовиться, просмотрев несколько видео- и фото-инструкций различных «самоделок».

Сначала из листовой стали толщиной 5-8 мм при помощи болгарки нужно вырезать 2 круга диаметром 27 см и 2 круга диаметром 6 см, кромку выровнять и хорошо зашкурить.
Определив центр больших дисков, вырезать в них круги меньшего диаметра (около 15-16 см), чтобы получились кольца. Для того, чтобы вырезать внутренние круги, понадобится плазморез или сверлильный станок. Кромку колец и получившихся средних дисков следует выровнять и зачистить. В малых дисках просверлить отверстие около 2 см, для этих целей подойдет дрель и коронка по металлу.
При помощи дрели и сверла по металлу необходимо просверлить отверстия для крепления шипов. В кольцах около 15 штук, в средних дисках – 10, в малых – 5. Далее болгаркой прорезать края дисков и колец до отверстий. Заготовки по форме должны напоминать шестеренки.
Теперь необходимо изготовить ступицы. Для этого подойдет стальная труба с диаметром сечения 25 мм и 4 подходящих по внутреннему диаметру трубы подшипника. Болгаркой отрезать 2 отрезка трубы, обточить кромку и внутреннюю поверхность с двух сторон, вставить подшипники.
Средние диски в центре расточить на токарном станке до диаметра ступиц. Диск должен насаживаться на ступицу плотно, но с возможностью снятия без дополнительных инструментов.
На токарном станке изготовить упорные втулки (пыльники), закрывающие подшипники. Две втулки должны подходить по диаметру к осям, а две – под болт на 10.
Сборку начинаем с оси, на нее надевается втулка, далее – подшипник, распорная втулка и подшипник со ступицей. Сверху ставится втулка с меньшим отверстием, и вся конструкция фиксируется болтом. Вторая ступица собирается аналогично.
Можно приступать к нарезке шипов длиной 6 см. Для них берется стальная проволока диаметром 12 мм, и нарезается под углом 45° с одного конца. Таких заготовок нужно такое количество, сколько вырезов под них подготовлено на дисках и кольцах будущего окучника. Обточить неровности срезанных кромок шипов на наждаке. Приварить их к дискам и кольцам.
Этап сборки «ежей» включает в себя установку на ступицы колец (с помощью шаблонов: втулки и приваренной к ней шайбой по внутреннему диаметру колец), средних и малых дисков

Следует обратить внимание на то, чтобы все шипы «смотрели» режущей кромкой в одну сторону, по ходу движения. Установленные детали фиксируются сваркой.
Из проволоки диаметром 12 мм изготовить распорные прутья и приварить к шипастым деталям, по 6 на каждый окучник

Шаблоны убрать, отрегулировать диски и все еще раз проварить сваркой. К свободному концу осей приварить крепежные втулки. Конструкцию покрасить для предотвращения коррозии.
Для полученных «ежей» будет использоваться рама от дискового окучника, под которую необходимо сделать кронштейны из прута диаметром 30 мм и самодельных втулок с отверстием под болт на 16. Прикрутить окучники болтами.

Зная принцип изготовления самодельных окучивателей, можно сделать вывод о том, какой окучник является лучшим в работе, а какой легче собрать. Технология применяется одна и та же, за исключением малых деталей для каждого вида окучивателя. От способа сборки и типа оборудования зависит настройка приспособления. Не покупая заводские плуги, а изготовив их своими руками, можно сэкономить денежные средства.

Какими окучниками для мотоблока вы пользуетесь для возделывания картофеля или других овощных культур?

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Читать также: Заточка охотничьего ножа в домашних условиях

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Пошаговая инструкция по изготовлению ручного окучника плужкового типа

Необходимые инструменты:

1. Газовый резак;
2. Сварочный аппарат;
3. Тиски и слесарные инструменты;
4. Дрель со сверлом по металлу;
5. Угловая шлифмашинка.

Материалы, которые понадобятся в работе:

1. Труба д 32 толщ 2,5 длиной 1000 мм и 700 мм;
2. Труба д 45 толщ 6,5 длиной 1000 мм;
3. Труба д 21 толщ 2,5 длиной 1000 мм и 1700 мм;
4. Железо листовое толщ 3 мм;
5. Электроды;
6. Болты М10 — 4 шт;
7. Гайки М10 — 4 шт;
8. Ремень из гибкого материала — 2 м;
9. Механизм талпер.

Изготовление стойки

Изготовление стойки производится следующим образом:

1. Нужно согнуть трубу д 45 длиной 1000 мм пополам под углом 30 градусов;
2. На одной стороне трубы просверлить пять сквозных отверстий д 12 с шагом 50 мм;
3. Приварить на другой стороне два кронштейна для крепления передней рукояти и механизма талпер, как показано на рисунке 2.

Производство двухотвального рабочего органа с подрезным ножом

Для изготовления рабочего органа окучника с двумя отвалами и подрезным ножом следует выполнить следующие действия:

1. Разметить на листе металла два отвала как показано на рисунке 1;
2. Вырезать их при помощи резака;
3. Заточить ножи шлифмашинкой;
4. Сварить два отвала по схеме, изображенной на рисунке 1;
5. Приварить рабочий орган окучника к стойке.

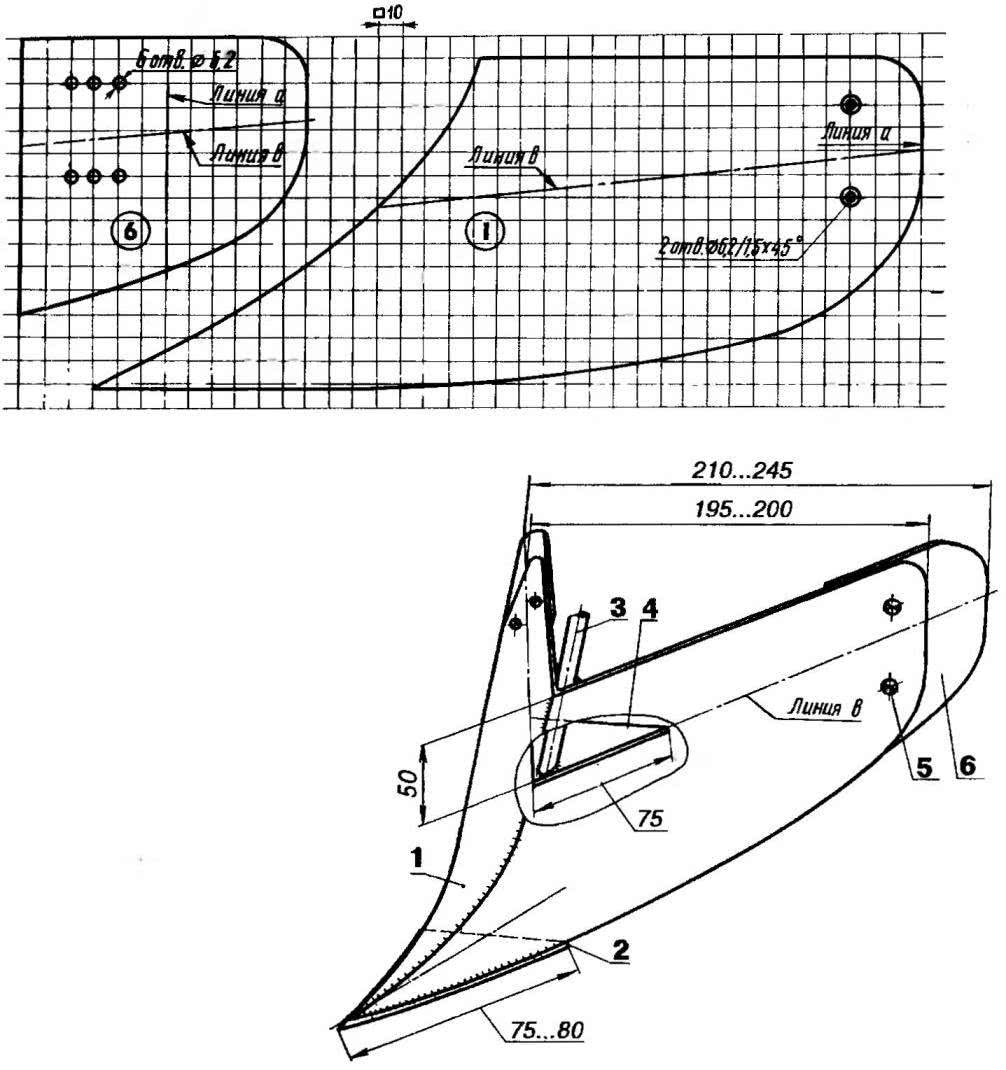

Рис.1. Разметка и сборка рабочего органа окучника плужкового типа

Изготовление задней рукояти управления

Изготовление задней рукояти производится в три этапа:

1. Загнуть трубу д 32 длиной 1000 мм с двух сторон в точках загиба 150 мм от краев под углом 90 градусов;
2. Просверлить пять сквозных отверстий д 12 шагом 50 мм в трубе д 32 длиной 700 мм;
3. Сварить обе заготовки согласно рисункам 2,3.

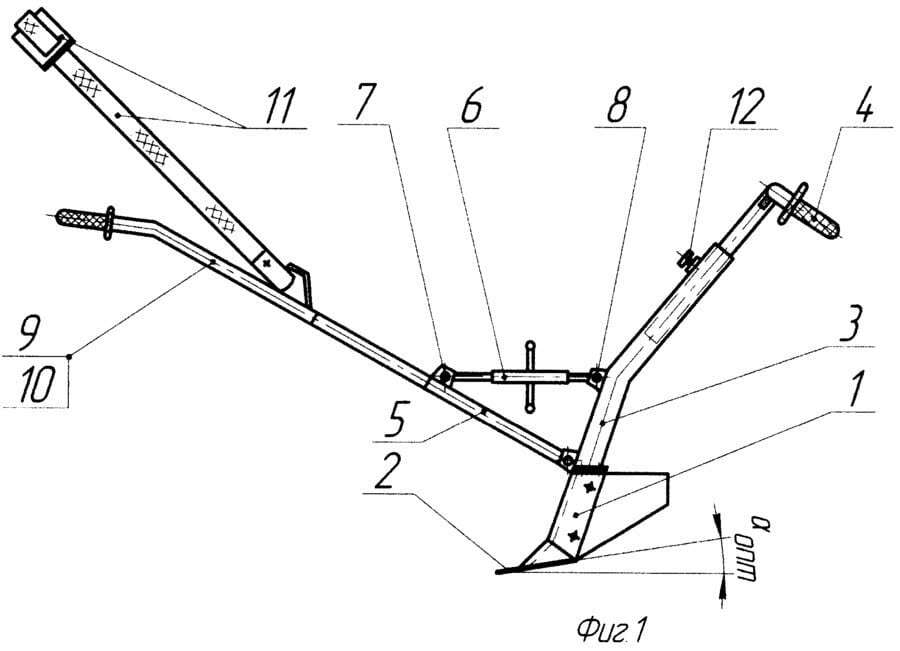

Рис.2. Схема сборки ручного окучника плужкового типа (вид сбоку)

1. Рабочий орган двухотвальный;
2. Подрезной нож;
3. Стойка;
4. Задняя рукоять управления;
5. Передняя рукоять управления;
6. Механизм талпер;
7. Кронштейн;
8. Кронштейн;
9. Рукоять левая;
10. Рукоять правая;
11. Ремень для нашейно- подмышечной тяги;
12. Спецболт.

Рис.3. Схема сборки ручного окучника плужкового типа (вид сверху)

Изготовление передней рукояти управления

Чтобы изготовить переднюю рукоять управления необходимо:

1. Просверлить сквозное отверстие д 12 на расстоянии 10 мм от края на трубе д 21 длиной 1000 мм;
2. Приварить кронштейн для крепления талпера на расстоянии 500 мм от края, как показано на рисунке 2;
3. Загнуть в трех точках трубу д 21 длиной 1700 мм в точках загиба 850 ии и 500 мм с обеих сторон;
4. Приварить на сгибах трубы с обеих сторон на расстоянии 500 мм от краев два кронштейна для крепления ремня;
5. Сварить все элементы согласно схеме на рисунках 2,3.

Сборка ручного окучника

Для окончательной сборки ручного плужкового окучивателя нужно соединить все элементы окучника болтами, как показано на рисунках 2,3.

Сделать самодельный окучник довольно просто, лучше потратить некоторое количество времени и сил на сооружение этого необходимого приспособления, чем обрабатывать картофельный участок вручную при помощи подручных средств.

Важно!Иметь в хозяйстве такой инструмент не только необходимо, но и выгодно.

В эксплуатации такой окучник удобен и прост, он может корректироваться под рост и параметры своего хозяина и станет просто незаменимым помощником в нелегком труде огородника.

Читайте далее:

Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство

Как выбрать окучник для картофеля — ручной, тракторный и на культиватор? Практичные советы.

Виды вил для копки картофеля, их плюсы и минусы. Можно ли сделать своими руками?

Упростите работу на огороде! Посадка картошки мотоблоком с помощью картофелесажалки и других приспособлений

Как осуществлять посадку картофеля в гребни вручную и мотоблоком, в чем плюсы и минусы метода?

Похожие записи:

Охота на жучка. какими бывают шпионские устройства и как их искать Пиньята своими руками в домашних условиях Станок для гибки арматуры: назначение, описание, виды Вкусные и сочные манты Какие бывают соединения канализационных труб в зависимости от используемого материала для трубопровода Картофелесажалка для трактора т-25: картофелесажалка т-40 и самодельная для мтз-82
