Дисковая пилорама своими руками в домашних условиях: видео, чертежи

Подготовка к сборке дискового механизма. Монтаж рабочей поверхности

В работе по изготовлению пилорамы вам понадобится составить чертёж. Поскольку устройство само по себе не сложное, можно взять один из типовых. Сборка начинается с монтажа рабочего стола. Он должен быть устойчивым, прочным, выдерживать тяжесть бревна, поэтому деревянные части следует усилить металлом.

Для работы над основой пилорамы вам потребуются:

металлические пластины;
деревянные доски;
гайки;
шурупы;
винты;
инструмент для фиксации крепёжных материалов;
приборы для обработки металла и древесины.

Особое внимание обратите на пилу. Она может иметь электрический или бензиновый двигатель

Мотор и будет выполнять функцию вращающего устройства при помощи шкива, увеличивающего частоту оборотов вала.

Определившись с размерами стола, приступайте к его сборке:

Сварите раму, располагая опоры крест-накрест для большей устойчивости и надёжности пилорамы.
Прочно зафиксируйте на ней металлическую плиту (реже берут деревянную). Нередко опоры крепятся к деревянной крышке, а уже сверху неё кладётся тяжёлый металл цельным листом или пластинами (фиксируются болтами).
Сделайте по центру прорезь, в которую впоследствии будет углублена дисковая пила. Размеры отверстия должны обеспечить минимальный зазор между самой плитой и режущей поверхностью. Прорезь стоит раззенковать, а затем скрепить винтами.

Совет. Заранее рассчитайте и проделайте в плите отверстия для закрепления двигателя.

Основные типы пилорам

Существуют следующие разновидности пилорам:

Рамная. Она представляет собой конструкцию с плоскими пильными полотнами, закрепленными на раме. Рамная пилорама чаще всего устанавливается в крупных деревообрабатывающих цехах. Этот аппарат отличается высокой мощностью, прочностью конструкции. Рамная пилорама не требует дополнительного обслуживания. Ее недостатком является большая толщина среза, что увеличивает количество вырабатываемой стружки.
Ленточная. Обработка заготовок осуществляется при помощи пильной ленты, регулируемой стабилизирующими роликами. Режущий элемент совершает только поступательные движения, получаемые от роликов. Ленточные пилорамы используются в небольших деревообрабатывающих цехах.
Дисковая. Является одним из самых распространенных видов ручных пилорам. Она оснащена диском с зубьями. Каждый зуб распиливает небольшую часть бревна. Для улучшения производительности данные станки оборудуются несколькими режущими дисками.
Цепная. Распиловка бревен производится при помощи цепной пилы, установленной на каркасе с металлическим профилем. Цепная пилорама отличается малым весом и небольшими габаритами. Поэтому этот мини-станок чаще всего используется в бытовых условиях.

При выборе пилорамы необходимо определить объем обрабатываемых заготовок и условия эксплуатации оборудования. Также нужно учитывать технические характеристики и материалы, из которых изготовлены режущие элементы. Одним из основных критериев выбора является прочность конструкции. Деревообрабатывающий станок должен выдерживать вес обрабатываемых бревен.

Сборка своими руками

Если вам нужна качественная, высокопроизводительная распиловка бревна, древесины, стоит обратить внимание на заводские модели станков. Заметным спросом пользуется ленточная пилорама МВ 2000, хотя и ленточная пилорама Байкал ей не сильно уступает

Если же вы хотите сделать устройство своими руками, запрещать это никто не будет. А вот с основными принципами сборки ознакомиться нужно.

Начните с чертежей. Чертежи можно выполнить своими руками, либо найти готовые варианты. На них следует указать все размеры, длина, ширина, параметры будущего станка, его технические характеристики. Так вы будете знать, какие материалы вам потребуются для сборки и сколько на это уйдет денег.

Среди основных узлов будущей конструкции следует выделить:

Раму;
Направляющие для перемещения пильного элемента;
Винтовой узел для движения режущей ленты;
Пружина для натяжения пилы;
Шкивы — неподвижный и подвижный;
Защитный чехол;
Передаточные узлы;
Электродвигатель (можно заменить бензиновым);
Емкость с жидкостью для системы охлаждения;
Стопор;
Устройства фиксации обрабатываемых заготовок.

Уделите внимание режущему элементу. Многие пилорамщики при создании самодельных мини станков используют электрические и бензиновые пилы

Они отлично подходят, когда нужно сделать небольшой объем работ.

Применение колес может заменить шкивы. Главное грамотно подобрать размер колес, чтобы они прочно и эффективно удерживали, натягивали пильный элемент.

Сначала выполняется сборка рельс. Ориентировочная длина — 8 метров. Чтобы не деформировать их под весом бревна, усильте конструкцию металлическими ножками. Если планируется работа с крупными заготовками, правильно будет установить станок стационарно, сделать фундамент под него.
В роли подвижной телеги будет выступать стальная бесшовная плита. Ее длина — 60 сантиметров, а ширина — на 80 мм больше, чем ширина рельсового пути.
Подвижная каретка, она же тележка, также предназначена для монтажа колес или шкивов. Одно из колес фиксируется в неподвижном состоянии, а второе будет подвижным.
Не рекомендуется размешать шкивы параллельно друг другу. Лучше сделать отклонение в 4 градуса в вертикальной плоскости. Это не позволит ленте слетать со своего места во время работы устройства. Не каждая инструкция это указывает, хотя рекомендация важная.
Если удастся, выполните блок управления для пилорамы. Но на простых моделях используется штурвал, движение от которого можно передавать через металлическую цель.
Завершается сборка установкой прижимов на пилораму.
Напоследок оставьте монтаж режущей пилы и электрического двигателя.

По мере модернизации вашего самодельного ленточного устройства на нем может появиться электронная линейка, более мощный двигатель, всевозможные запчасти. Также некоторые расширяют габариты станка, чем обеспечивается работа с более крупными заготовками на пилораме.

Если собирать самостоятельно ленточную пилораму не хотите, инструкция кажется сложной, тогда выбирайте заводские модели. Ленточная пилорама Байкал, которая пользуются внушительным спросом, стоит порядка 150-200 тысяч рублей. Цена не маленькая, но и возможности станка огромные.

Читать также: Редуктор для колесных гаек

Обрезная доска является экологически чистым и простым в обработке материалом, но стоимость 1 кубометра качественной древесины обойдётся довольно дорого. В том случае, когда нужно приобрести большое количество стройматериалов, многие домашние мастера задумываются о самостоятельном изготовлении пиломатериалов.

Для самостоятельного изготовления качественной доски или бруса не обойтись без использования специальных деревообрабатывающих устройств. Новое оборудование будет стоить десятки тысяч рублей. Поэтому при желании заняться самостоятельным изготовлением такого устройства, в статье будет описано пошаговое руководство, как сделать ленточную пилораму своими руками с минимальными финансовыми затратами.

Мобильная шинная пилорама своими руками

Самодельная и мобильная шинная пилорама позволяет распиливать бревна диаметром 35 см в диаметре на доски и брус , самостоятельно для своих хозяйственных нужд. Простота конструкции и мобильность цепной пилорамы собранной своими руками по образу «PORTAMILL» решат проблему дорогостоящих пиломатериалов, потому что распускать бревна на доски и брус самому намного выгоднее. Для изготовления мобильной пилорамы понадобится проф труба 40 х 20 х 2 мм в количестве 2 шт длинною по 6 метров каждая, для направляющей лестницы. Ручка толкателя сделана из проф трубы с сечением 30 х 30 длинна составляет 1500 мм. Тележка на которой установлены ролики и крепление подъемного механизма пилы и сам толкатель, сварена из профиля и отделана листовым металлом толщиной 3 мм. Подъемник сделан из проф трубы 40 х 40 мм длинной 700 мм и дополнительно 450 мм для фиксации толкателя из трубы 30 х 30 мм , шпилька М-18 длинна 700 мм, все остальные материалы, уголок, труба и прочее, вообщем что было под рукой-то и пошло в дело)

Три верхних ролика для тележки заказывались у токаря, в качестве роликов фиксирующих тележку в нижней части стоят подшипники на болтах М-10.

Пилорама предназначена для бытовых нужд по хозяйству. Бензопилу рекомендуется брать с объемом двигателя не менее 50 см³ у меня установлена «Stihl 660» цепь под углом 10° . Длинна направляющей лестницы составляет 4700 мм.

Основные преимущества самодельной пилорамы-это конечно же мобильность, а именно направляющая лестница с легкостью размещается на багажнике легкового автомобиля, тележка с подъемным механизмом располагаются в багажнике, тоесть такую пилораму легко транспортировать на дальние расстояния и производить распиловку древесины непосредственно в выделенной делянке (лесу) предварительно расчистив и выровняв площадку под установку направляющей лестницы. На втором месте естественно удобство использования, потому как нет необходимости поднимать бревно как на стандартных пилорамах логосоль и удобно регулировать толщину доски. Линейка еще не установлена, потому как не хватило времени.

Оригинал пилорамы попался на просторах интернета (Цепная пилорама Portamill) Собирал без чертежей по картинке (на глаз) по месту как счел нужным внес свои коррективы. Себестоимость пилорамы (без цепной пилы) составляет порядка 5 тысяч трублей

сварочный аппарат
дрель
УШМ(болгарка)
набор гаечных ключей
напильник
слесарный и измерительный инструмент
уровень

Материалы

проф труба для направляющей лестницы 40 х 20 х 2 мм 2 шт длинной по 6 метров каждая
труба 30 х 30 мм для ручки толкателя, длинна 1500 мм
листовое железо толщина 3 мм
подъемник 40 х 40 мм длинна 70 см
фиксатор толкателя (труба) 30 х 30 мм длинна 45 см
шпилька М-18 длинна 70 см
подшипники
ролики
болты М-10
краска
тросик

1 Общие данные

Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:

дисковая;
цепная;
ленточная;
дисковая угловая (углопильная).

Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.

При этом она сэкономит массу денежных средств и поможет стать настоящим специалистом в области деревообработки.

1.1 Дисковая пилорама

Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.

Дисковая пилорама сделанная своими руками

Очень хорошо зарекомендовала себя самодельная дисковая пилорама, устроенная по промышленно изготовленным изделиям с названием «Урал» и «Корвет»:

«Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
«Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.

Самодельная дисковая пилорама состоит всего из нескольких узлов:

станины;
электродвигателя;
дисковой пилы.

Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.

Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.

Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.

Дисковая пилорама УРАЛ

Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.

Сделать режущие зубья можно из сломанного сверла или твердосплавной стали. Угол реза у них должен быть выдержан в пределах 30 градусов, а задние углы не менее 15 градусов. После закрепления зубьев на диске, его необходимо сбалансировать, для того чтобы избежать ненужной вибрации при вращении.

1.2 Ленточная пилорама

Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.

Ленточная мини пилорама может иметь такие основные характеристики:

каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.

Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.

Схема устройства дисковой пилорамы

Поэтому слово мини — вполне подходит для такого устройства, так как при необходимости его легко можно перевозить в разобранном виде даже на легковом автомобиле.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;
уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания

из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

Пилы с приводом.
Механизма для регулирования толщины изготавливаемой доски.
Механизма для передвижения пильной части конструкции.
Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника

на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней

– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Ленточная пилорама своими руками чертежи

Уважаемые посетители сайта “Самоделкин друг“ из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

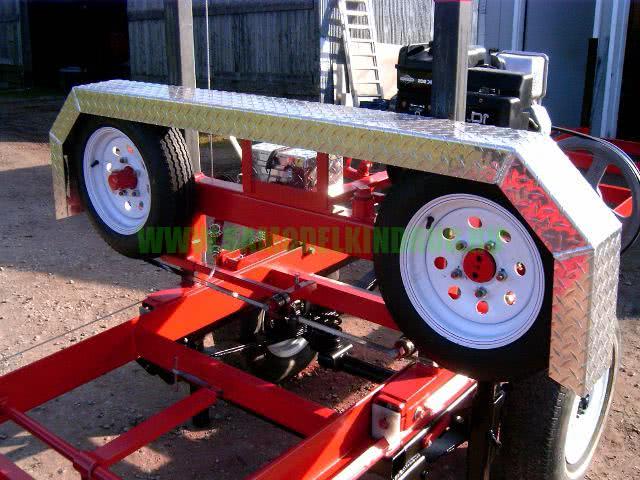

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
колеса от легкового автомобиля
ступицы
подшипники
профтруба квадратного сечения
шпилька с резьбой
цепь
домкрат
капельница
силовой агрегат (бензиновый или электродвигатель)
арматура
болты, гайки, шайбы, граверы
листовой металл 1 мм
шкив
ремень

Инструменты

сварочный аппарат
дрель
наждак
болгарка
молоток
рулетка
набор гаечных ключей
уровень (лазерный)
линейка
уголок

Процесс сборки ленточной пилорамы своими руками.

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится “Семь раз отмерь, один раз отрежь.

1 Ленточная пилорама с электродвигателем.2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона. Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка

Обратите внимание!!! На фото уголок расположен ребром вверх

Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов.

Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря. После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз. Рама же сварена из профтрубы квадратного сечения. В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги. Далее изготавливается механизм подъема.

После чего устанавливаются шкивы и ступицы.

Подключение к силовому агрегату.

Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.

Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь .

Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.

Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео. Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Большое спасибо за внимание!

Изготовление самодельной пилорамы

Перед изготовлением установки следует нанести подробные чертежи всех комплектующих, входящих в состав конструкции агрегата. Наиболее простым вариантом установки является однодисковая пилорама. Схема такой конструкции включает в свой состав следующие элементы:

движущаяся каретка;
два электропривода.

Один из электроприводов обеспечивает перемещение портала вдоль направляющих, а второй привод служит для движения дисковой пилы.

Схема сборки пилорамы.

Такая конструкция носит название горизонтальной. Каретка устройства изготавливается из металла, она должна с легкостью перемещаться на роликах вдоль направляющих установки.

Изготовление оборудования своими руками начинается с подготовки инструмента и материалов для конструирования, ими являются:

строительные козлы;
доски;
металлические пластины;
элементы;
электродвигатели;
набор инструментов и приспособления для проведения сборки агрегата.

Для изготовления агрегата сначала требуется заняться сборкой рамы устройства. Для этой цели строительные козлы объединяются при помощи досок. Длина используемых досок зависит от размера материала, который предполагается обрабатывать на самодельном станке.

После изготовления рамы приступают к плоскости стола. Его основание изготавливается из дерева, а на поверхности закрепляются металлические пластины, имеющие ширину 230-250 мм и толщину 1,2 мм. Пластины между собой соединяются перемычками и винтами. После изготовления стола в его деревянной части делается паз с таким расчетом, чтобы установленная дисковая пила не соприкасалась с его краями.

Режущий инструмент изготовить самостоятельно можно, но лучше всего его приобрести в строительном магазине. Диск закрепляется на валу, привод которого осуществляется при помощи ременной передачи. При закреплении двигателя следует предусмотреть возможность небольшого его перемещения, что нужно для осуществления натяжения ременной передачи. Направляющую для пилорамы изготавливают из досок.
