Выбираемся из грязи без помощи: копеечная лебедка из диска своими руками

Крутой самовытаскиватель для автомобиля, который должен быть у каждого

Сегодня увидел одну самоделку и не мог не поделиться с вами. Рассказываю.

Если кратко, то эту самоделку можно назвать «самовытаскивателем», работающим по принципу лебедки и не требующим ничего кроме основной наипростейшей конструкции, веревки и крепкого кола.

Здесь я должен просить поставить «лайк» и подписаться на канал, но делать этого не буду. Кому реально понравится — сделают все и без моих напоминаний.

Итак, самое нужное, что нам понадобится — колесный диск. Желательно от какого-нибудь мотороллера (поменьше). Далее нужно «создать» так называемые крючки (фото ниже), чтобы самовытаскиватель можно было спокойно «надеть» на диск колеса вашего автомобиля. Штук 8-10 хватит за глаза (можно и 6-8).

Обратите внимание, что тип, размер, расположение крючков зависит от того, какой диск у вас установлен именно НА МАШИНЕ. В нашем случае это обычная штамповка:. А вот и сами крючки, которые нам нужны:

А вот и сами крючки, которые нам нужны:

Сделать эти «закорючки» можно, например, из ручки покрасочного валика, сгибая ее в тисках.

Далее необходимо поточнее свериться с колесом, установленным на автомобиле, сделать наброски примерного расположения крючков и, соответственно, приварить их к будущему «вытаскивателю». Вот, что получается:

Единственное, что осталось — вырезать отверстие под веревку. Если есть желание, то можно и покрасить.

Все сделано — можно «идти в бой». Моделируем ситуацию: где-нибудь в поле после дождичка на дороге появилось препятствие в виде подъема, на который не получается заехать из-за грязи.

Цепляем самовытаскиватель на колесо, в отверстие продеваем веревку и завязываем в узел.

Другой конец привязываем к железному и ДЛИННОМУ колышку, который забиваем в землю поглубже. Либо просто цепляем веревку к дереву, если таковое имеется. На кол кстати, лучше накинуть что-нибудь типа куртки или кофты, чтобы в случае «провала» полет был кратковременным и безболезненным.

Садимся в машину и спокойно заезжаем в гору. Многие скажут: «а как же дифференциал?» Оставим этот вопрос без ответа, ибо «попытка не пытка». В нашем случае все получилось просто идеально:

Машина спокойно заезжает, несмотря на то, что до этого у нее не было никаких шансов. Считаю, что данная вещь достойна права на жизнь и имеет место быть в каждом гараже.

Классификация лебёдок

Лебёдки делятся на несколько видов по таким критериям:

• конструкция;
• тип подключения;
• технические особенности.

В зависимости от конструкции и привода выделяют такие типы:

• Ручная. Имеет небольшие габариты. Обычно оснащена барабаном, вращающимся вручную с помощью рукоятки. Не подходит для весов выше 1 т.
• Механическая. Не имеет своего привода, поэтому подключается к отдельному мотору. Отличается большим весом, не применяется в автомобилях.
• Электрическая. Самая удобная и практичная модель. Барабан вращается электромотором. Может поднимать до 4 т.
• Гидравлическая. Отличается сложной конструкцией, бесшумностью работы, высокой мощностью и грузоподъёмностью,

Также они бывают стационарными и съёмными.

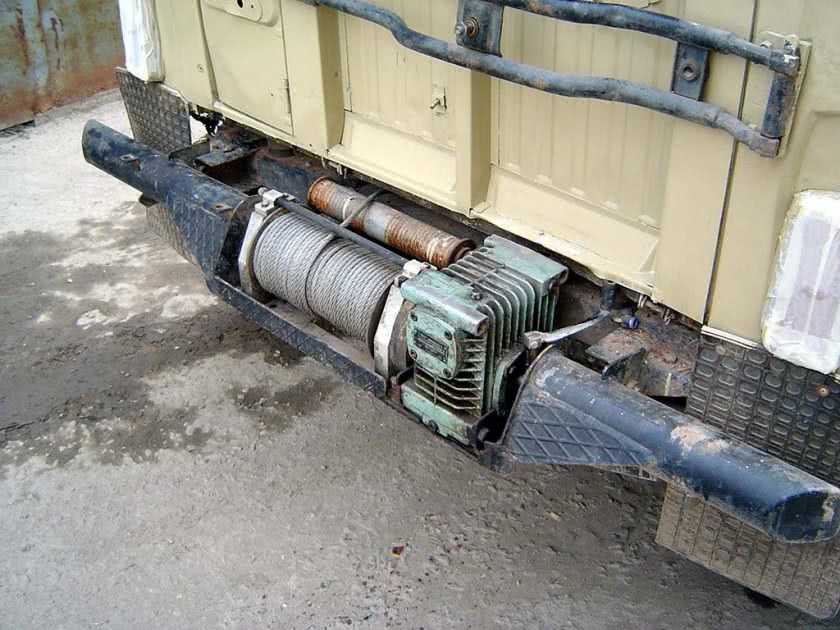

Монтаж лебедки на УАЗ Патриот своими руками

Автомобильная лебедка — незаменимое приспособление для тех, кто часто ездит по бездорожью. Хорошая автоматическая или механическая лебедка на УАЗ способна выручить в сложных ситуациях и помочь преодолеть возникающие в пути трудности. В специализированных магазинах можно отыскать десятки таких конструкций, однако их можно сделать и самостоятельно.

Самодельные электрические системы

Зачастую в качестве двигателей самодельных электролебедок на УАЗ используются переделанные генераторы от тракторов и различной грузовой техники, стартеры автомобилей, электродвигатели.

Учтите, что электрическая лебедка должна питаться от 12 вольт. Только в данном случае ее можно будет без проблем подключить к электрооборудованию УАЗа. Электропривод конструкции обязан обладать большой силой, высоким крутящим моментом и потреблять минимум тока

Также важно, чтобы площадка под лебедку была прочной. Это касается не только «буханок», но и любых других автомобилей

Механические конструкции

Самодельные механические лебедки, как и фабричные модели, не оснащаются движками. Вместо мотора их приводит в движение физическая сила человека. В определенной степени мощность таких лебедок зависит от длины их рычага.

Рассчитываем тяговое усиление

Чтобы самодельная лебедка была эффективной, при ее изготовлении важно принять во внимание такой параметр, как тяговая сила. Рассчитать его несложно. Допустим, что «буханка» с водителем весит 2000 килограммов

Чтобы вычислить необходимое тяговое усилие лебедки, данный параметр нужно умножить на 1.15 – коэффициент утяжеления условий

Допустим, что «буханка» с водителем весит 2000 килограммов. Чтобы вычислить необходимое тяговое усилие лебедки, данный параметр нужно умножить на 1.15 – коэффициент утяжеления условий.

Важные нюансы монтажа

1. Грамотная установка лебедки своими руками предполагает тщательную подготовку площадки. Но перед этим нужно определиться, где именно лучше установить конструкцию – спереди или сзади. В качестве площадки можно использовать кусок швеллера, который обязан идеально «встать» в автомобильную раму. Его рекомендуемые параметры: ширина – 240 мм, длина – 1 м, толщина – 6 мм, высота – 90 мм.
2. Монтируется лебедка на болты. Располагать ее нужно не под углом, а прямо, в противном случае при вытягивании автомобиля агрегат может сломаться. Блок соленоидов разумно убрать под капот или в салон. Второй вариант более предпочтителен. Ведь блок, находясь в салоне, не будет замерзать или подвергаться воздействию влаги.
3. Если вы используете не самодельную, а фабричную лебедку для УАЗ, замените ее штатный генератор на движок от автобуса «Бычок». В этом случае вы сможете быстро вытаскивать транспортное средство из ям и грязи, не «сажая» аккумулятор.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

https://youtube.com/watch?v=Fred3bEcbak

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Плюсы и минусы самовытаскивателей

Отношение владельцев внедорожников к самовытаскивателям неоднозначно. Кто-то считает их вполне достойной заменой лебедки, другие напротив – крайне негативно отзываются об этих приспособлениях. Попробуем выделить основные плюсы и минусы, которыми обладает самовытаскиватель на УАЗ или другой внедорожник.

Итак, достоинства:

• простота и надежность конструкции;
• дешевизна или легкость самостоятельного изготовления;
• занимает немного места в багажнике;
• не требует специального крепления и профессиональной установки;
• при правильном использовании сила тяги ограничена только мощностью двигателя.

Возможно, устройство обладает и другими достоинствами. А теперь перечислим очевидные недостатки самовытаскивателей:

• риск повреждения автомобиля (особенно рулевых тяг);
• ограниченная функциональность (лебедку можно использовать для множества других задач, помимо вытаскивания автомобиля);
• неравномерность наматывания троса;
• неудобство использования (лебедкой вытащить авто проще).

Список может быть также не полным, возможно у самовытаскивателей есть и прочие недостатки.

Что представляет собой самовытаскиватель?

Самовытаскиватель – это, по сути, простейшая лебедка на колесо. Она крепится на ступицу колеса с помощью болтов или иным образом. После этого на нее наматывается трос, другой конец которого надежно привязывается к дереву. Самовытаскиватель проворачивается вместе с буксующим колесом, наматывает на себя трос и таким образом вытягивает автомобиль из грязи.

Самовытаскиватель на УАЗ

Обычно самовытаскиватель крепится не к одному колесу, а к двум на одной оси. Один конец троса крепится к одному колесу, второй – к другому. Середина пропускается через блок, который крепится к дереву или другому надежному объекту. Таким образом достигается равномерное наматывание троса и плавное движение. К тому же на обычных мостах с неблокированным дифференциалом установка самовытаскивателя на одно колесо бесполезна, т.к. устройство его просто заблокирует, а противоположное колесо будет буксовать на месте.

Можно также пустить трос не напрямую, а через систему блоков на бампере таким образом, чтобы трос выходил из центра бампера, хотя такое решение обладает сомнительными преимуществами. По возможности такая простейшая самодельная лебедка должна устанавливаться на колеса задней оси, т.к. при установке на переднюю ось есть риск погнуть рулевые тяги.

Где купить самовытаскиватель?

Приобрести это простейшее устройство можно обычно, просмотрев объявления в интернете. В большинстве своем они самодельные и стоят меньше 1000 и даже 500 рублей. К тому же изготовить самовытаскиватель можно своими руками или заказать у местного умельца. Для этого не потребуется каких-либо специфических навыков и инструментов. Чертежи можно отыскать в интернете, а можно и вообще обойтись без них, т.к. устройство самовытаскивателя невероятно простое.

Конструкция самовытаскивателя очень проста

Из колесного диска

Для автомобиля со штампованными дисками можно своими силами изготовить устройство, которое поможет машине самостоятельно выбраться из грязи или снега. Приспособление работает как катушка, которая наматывает на себя веревку. Ее свободный конец закрепляется на дереве, столбе, вбитом в землю металлическом колышке. Главное, чтобы такая опора держалась максимально прочно.

Изготовление приспособления нужно проводить по следующему алгоритму:

Вначале необходимо собрать шпулю из любого колесного диска

Важно, чтобы его размер был меньше, чем у штатного колеса, установленного на конкретном автомобиле.
Изготовить специальные зацепы в форме буквы Г. Чтобы сделать правильную разметку, лучше достать запаску и приложить к ней будущую шпулю.
На заготовке нужно сделать отметки напротив отверстий колесного диска запасного колеса.
На эти отметки необходимо приварить Г-образные зацепы из стальной круглой проволоки

Они необходимы для того, чтобы обеспечить прочное сцепление доработанной шпули с колесным диском автомобиля. Здесь достаточно изготовить по одному зацепу через одно отверстие колесного диска. Чтобы избежать неточностей, можно вначале слегка прихватить проволоку, еще раз примериться, а только потом уже обварить изделие капитальным образом. На последнем этапе желательно покрасить изделие, поскольку его придется перевозить внутри багажника.

Изготовленное приспособление на практике применять достаточно просто. Если машина застряла на бездорожье, то нужно действовать следующим образом:

1. Вначале нужно зацепить шпулю на ведущее колесо автомобиля.
2. В отверстие соска камеры на диске шпули завести крепкую веревку, завязать узел не ее конце.
3. Ее свободный край нужно привязать к дереву или колышку, вбитому в землю.
4. Запустить двигатель, включить первую скорость и начать движение. Машина будет вытаскивать саму себя.

Во время движения недопустимо вращать рулевым колесом, поскольку в таком случае повышается вероятность перетирания каната из-за его схождения со шпули.

Если используется колышек, то нужно особое внимание уделять надежности его установки. В противном случае его может вырвать весом авто

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

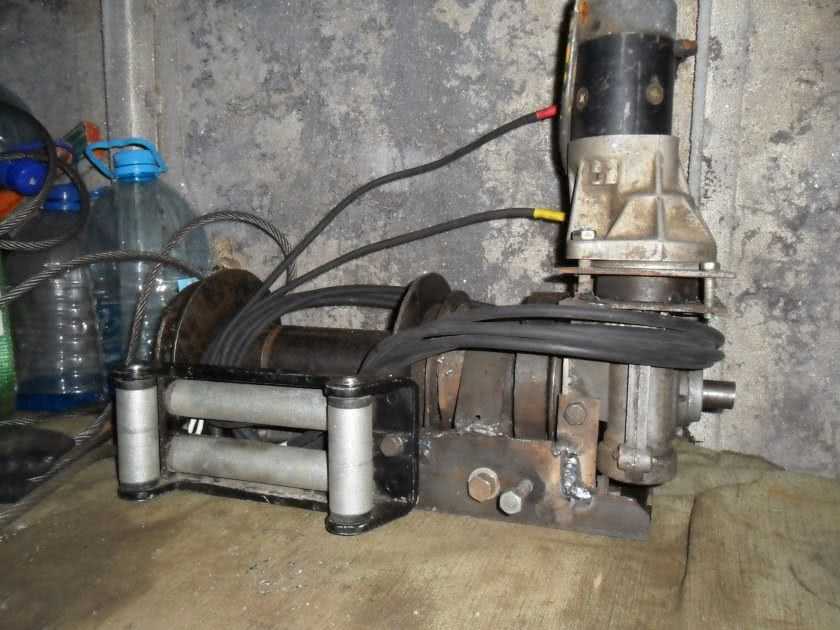

1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.

2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.

3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.

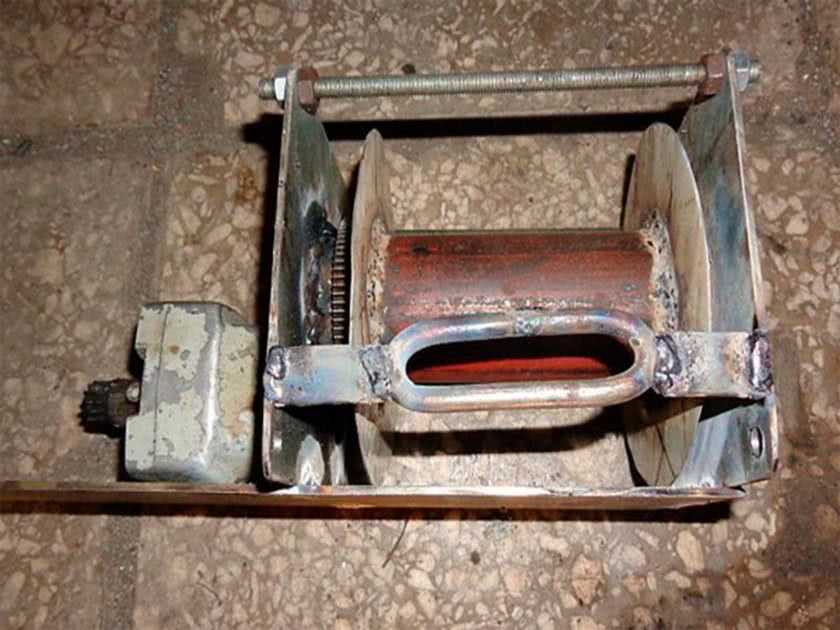

8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

Плюсы и минусы самовытаскивателей

Отношение владельцев внедорожников к самовытаскивателям неоднозначно. Кто-то считает их вполне достойной заменой лебедки, другие напротив – крайне негативно отзываются об этих приспособлениях. Попробуем выделить основные плюсы и минусы, которыми обладает самовытаскиватель на УАЗ или другой внедорожник.

• простота и надежность конструкции;
• дешевизна или легкость самостоятельного изготовления;
• занимает немного места в багажнике;
• не требует специального крепления и профессиональной установки;
• при правильном использовании сила тяги ограничена только мощностью двигателя.

Возможно, устройство обладает и другими достоинствами. А теперь перечислим очевидные недостатки самовытаскивателей:

• риск повреждения автомобиля (особенно рулевых тяг);
• ограниченная функциональность (лебедку можно использовать для множества других задач, помимо вытаскивания автомобиля);
• неравномерность наматывания троса;
• неудобство использования (лебедкой вытащить авто проще).

Список может быть также не полным, возможно у самовытаскивателей есть и прочие недостатки.

Лебедка, собранная своими руками – цена вопроса

При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.

А в принципе, компоненты следующие:

• Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
• Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
• Обрезок водопроводной трубы, найден в сарае;
• Металл для станины, стенок корпуса, барабана. Также найден в сарае;
• Ось барабана – приобретена в пункте приема металлолома за гроши;
• Трос и крюк куплен в магазине товаров для туризма.

С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.

Многие владельцы внедорожников хотя бы раз задумывались над установкой лебедки на свой автомобиль. Оно и понятно, это полезное приспособление поможет вытащить машину откуда угодно. Но установить лебедку, скажем, на УАЗ не так просто; мало того, что она стоит весьма прилично, так еще и требует специального места под установку, которое обычно предусмотрено в силовом бампере. Опять же, придется потратиться на силовой бампер. Можно, конечно, сэкономить и изготовить силовой бампер и даже лебедку своими руками, но это требует специального оборудования, определенных навыков и времени. Неплохой альтернативой лебедки является самовытаскиватель.

https://youtube.com/watch?v=LMR5WYk1gj4

Плюсы и минусы самовытаскивателей

Отношение владельцев внедорожников к самовытаскивателям неоднозначно. Кто-то считает их вполне достойной заменой лебедки, другие напротив – крайне негативно отзываются об этих приспособлениях. Попробуем выделить основные плюсы и минусы, которыми обладает самовытаскиватель на УАЗ или другой внедорожник.

• простота и надежность конструкции;
• дешевизна или легкость самостоятельного изготовления;
• занимает немного места в багажнике;
• не требует специального крепления и профессиональной установки;
• при правильном использовании сила тяги ограничена только мощностью двигателя.

Возможно, устройство обладает и другими достоинствами. А теперь перечислим очевидные недостатки самовытаскивателей:

• риск повреждения автомобиля (особенно рулевых тяг);
• ограниченная функциональность (лебедку можно использовать для множества других задач, помимо вытаскивания автомобиля);
• неравномерность наматывания троса;
• неудобство использования (лебедкой вытащить авто проще).

Список может быть также не полным, возможно у самовытаскивателей есть и прочие недостатки.

Вывод

В ряде случаев самовытаскиватель вполне способен заменить лебедку. Конечно, если автомобиль участвует в соревнованиях или используется на очень тяжелом бездорожье, где его необходимо вытаскивать из плена каждые несколько минут, то здесь лучше использовать лебедку, причем значительной мощности. Если же автомобиль используется для рыбалки, охоты или прочих покатушек по не очень тяжелому бездорожью, то самовытаскиватель вполне подойдет. Конечно, лебедка в большинстве случаев более удобна и предпочтительна, но, учитывая ее стоимость, не всегда доступна. Самовытаскиватель же обойдется в смешную сумму, при этом он вполне способен справиться с задачами, которые обычно возлагаются на лебедку.

Еще один вариант конструкции
