Съемник для рулевых наконечников своими руками фото

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

  • Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
  • Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
  • Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
  • Установить съемник рулевого наконечника.
  • Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.
  • Расшпринтовать и выкрутить гайку второго пальца наконечника.
  • С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
  • Снять рулевую тягу.
  • Установить новую тягу.
  • Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

Клин

Такая конструкция считается наиболее простой в изготовлении. Принцип ее работы основан на знаменитой пословице «клин клином вышибают». Клиновидный съемник представляет тонкую пластинку из прочного металла, которая утолщена с одной из сторон. На узкой стороне приспособления выточена специальная выемка под палец.

Демонтаж пальцев рулевых наконечников при помощи клина осуществляется так: тонкая сторона съемника забивается ударами молотка в щель между шарниром наконечника и поворотным кулаком. По мере продвижения приспособления, наконечник рулевой тяги будет постепенно освобождаться, пока месть полностью не выдвинется из уха. Изготовить съемник клиновидной конструкции можно из любого прочного металлического листа, высверлив либо выточив в нем канавку под палец.

Устранение деформации деталей

При изгибе любого элемента есть два пути:

  1. Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
  2. Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Если ременной вариант себя не оправдал – делаем цепной

Для изготовления своими руками цепного съемника понадобится отрезок полудюймовой или дюймовой б/у трубы с непроржавевшими, неповрежденными стенками и резьбой на одном конце. Длина куска должна быть не меньше высоты фильтра. Подбираем подходящую заглушку для трубы, чтобы накручивалась на ее резьбу. Еще понадобится велосипедная цепь.

Велосипедная цепь и труба

Просверливаем по центру заглушки отверстие диаметром 9 мм. С помощью треугольного напильника придаем ему своими руками квадратную форму. Обработку проводим до тех пор, пока размеры отверстия не станут подходить под ключ-трещотку, а точнее – под его концевик. Последний должен входить в полученный проем заглушки достаточно плотно, почти без люфта. Накручиваем заглушку на конец трубы и очень плотно затягиваем. Чтобы она при использовании съемника не открутилась, ее рекомендуется прихватить к трубе с помощью сварки.

В крайнем случае можно попробовать смять металл в конце резьбы, используя тупое зубило и молоток, но только аккуратно, чтобы не деформировать трубу. Делаем на трубе разметку для сверления отверстий под цепь. Для надежного обхватывания фильтра достаточно 2 ее отрезков, установленных на съемнике напротив противоположных концов очистителя. Но можно сделать и 3-е отверстие, между 2-мя крайними, под еще 1-у цепь. В этом случае съемник станет более универсальным, так как позволит откручивать фильтры с различными размерами по высоте.

Самодельный аппарат для надежного обхватывания фильтра

Продев сквозь одно из просверленных отверстий трубы цепь, накидываем ее вокруг фильтра петлей, примеряясь, какой длины отрезки понадобятся. Отмеряем столько, чтобы съемник в разжатом состоянии свободно одевался на очиститель. Можно даже сделать некоторый запас цепи по длине под фильтры, диаметр которых больше, чем у установленного на автомобиле. Но надо учитывать, что с таким съемником будет менее удобно работать. По отмеренной длине разбираем цепь на отдельные фрагменты – выдавливаем штифты и разъединяем в этом месте звенья.

Продев полученные отрезки через отверстия в трубе, делаем из них петли – соединяем звенья концов и запрессовываем штифты. Чтобы открутить фильтр, накидываем на него петли съемника и, при необходимости, когда цепи оказываются длинноваты, вручную поворачиваем трубу против часовой стрелки, выбирая тем самым слабину. Затем вставляем в заглушку ключ-трещотку и уже с его помощью начинаем демонтировать очиститель.

Главная →

Эксплуатация → Расходные материалы →

Предназначение и конструктивные особенности

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги

выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности. В целом, данная деталь состоит из восьми основных частей, это:

  • корпус, в который встроена полуось;
  • шаровый палец, на котором нарезана резьба;
  • вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
  • крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
  • чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
  • кольцо, с помощью которого чехол фиксируется на пальце;
  • пружина, которой чехол крепится к корпусу;
  • гайка для пальца.

Практически все рулевые наконечники имеют одинаковую конструкцию, различаясь преимущественно размерами и материалами, из которых изготавливаются их детали.

Стоит ли самостоятельно изготавливать съемник?

Как сделать столярный верстак своими руками?

Выше было сказано, что стоимость съемника для ВАЗ 2107 его не превысит 500 рублей – это, во-первых. Во-вторых, для самостоятельного изготовления вам понадобится материал – два отрезка прочных стержней. Из них нужно сделать рычаги. В-третьих, обязательно нужны болт и гайка. Резьба у них должна быть прочной и с большим шагом. И это только основные затраты, если всего материала у вас нет, придется его купить. Это, конечно же, обойдется в какую-то сумму.

Сравнив все статьи расходов, можно сделать вывод о том, что лучше всего купить готовый съемник и не заниматься лишними действиями. Может, это будет немного дороже, но зато вы не потратите свое время и силы

Когда покупаете съемник, обращайте внимание на то, из какого металла он изготовлен. В противном случае он не выдержит нагрузки и попросту сломается. И тогда придется выкручиваться из ситуации, прибегать к хитростям, чтобы снять шаровую ВАЗ 2107

И тогда придется выкручиваться из ситуации, прибегать к хитростям, чтобы снять шаровую ВАЗ 2107.

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.

Снимаем колесо. Для этого откручиваем крепежные болты.

Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.

После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.

Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.

Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.

Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.

После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.

Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Бывают случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Съемник рулевого наконечника для авто своими руками

Привет всем любителям самоделок. В этой статье я расскажу, как сделать съемник своими руками, который поможет заменить вам рулевой наконечник, а также шаровую опору на своем автомобиле. Материалы, необходимые для сборки не являются труднодоступными, их можно найти у себя в гараже или на приемном пункте металлобазы. Также изготовление данной самоделки поможет вам сэкономить ваши деньги и набраться опыта, что весьма полезно.

Перед тем, как начать читать статью, предлагаю посмотреть ролик, где показан подробный процесс сборки данного съемника и его проверка в действии.

Для того, чтобы сделать съемник рулевого наконечника для авто своими руками, понадобится:

* Углошлифовальная машинка, отрезной диск * Тиски слесарные * Токарный станок по металлу, сверло по металлу * Проходной резец * Сварочный аппарат, электроды * Средства индивидуальной защиты, краги, сварочная маска, защитные очки, наушники * Рулевой наконечник для тестирования самоделки * Болт от автомобильной ступицы * Баллончик молотковой краски * Линейка, маркер * Шарик от шарикоподшипника * Металлический квадратный прут * Сверлильный станок * Метчик для нарезания резьбы под болт ступицы * Швеллер 8 мм с толщиной полки 10 мм

Шаг первый.

Первым делом нужно подготовить швеллер для дальнейших работ.

Его поверхность нужно очистить от ржавчины, старой краски и других дефектов, которые легче всего убрать при помощи углошлифовальной машинки, закрепив в ней круг с наждачными лепестками для зачистки. При работе с углошлифовальной машинкой соблюдайте меры безопасности, одевайте защитные очки, наушники и перчатки.

Шаг второй.

Зачищенную часть швеллера нужно отпилить, но перед этим ее нужно разметить. При помощи маркера и линейки делаем разметку на швеллере.

Работа с углошлифовальной машинкой без защиты диска запрещена, это очень опасно для вашего здоровья. Далее закрепляем швеллер и выпиливаем нужную часть при помощи УШМ, в процессе реза следим за положением диска, чтобы не было перекосов.

Шаг третий.

Затем на полках заготовки посередине делаем кернение, которое поможет позиционировать сверло.

После этого сверлом по металлу делаем отверстие в заготовке при помощи сверлильного станка, периодически добавляя смазки в место сверления, что позволит сверлу дольше сохранять заточку.

Сначала проделываем отверстие маленьким сверлом, затем сверлом побольше. Когда отверстие готово, зажимаем деталь в тиски, устанавливаем на углошлифовальную машинку отрезной диск и пропиливаем часть одной полки до отверстия, как это показано на фото.

В итоге получается такая деталь, которую можно считать практически готовым съемником.

Шаг четвертый. Для того, чтобы при работе с самодельным инструментом не было нареканий, привариваем к плоской части заготовки квадратный металлический прут, это будет своего рода ребро жесткости.

Зажимаем деталь в тисках и к ней привариваем прут при помощи сварочного аппарата.При работе со сварочным аппаратом будьте аккуратны, одевайте защитную сварочную маску и краги.Шаг пятый.

Теперь нужно доработать ступичный болт.

После этого зажимаем болт за его проточенную шляпку, в самой резьбовой части делаем отверстие сверлом по металлу, которое должно быть чуть меньше диаметра шарика от шарикоподшипника, но перед этим делаем небольшое углубление центровочным сверлом, чтобы добиться большей точности.

После сверления фиксируем болт в тисках и легкими ударами молотка вбиваем шарик подшипника в ранее просверленное отверстие. Шарик в данном случае нужен для того, чтобы болт при работе не плющился.

Шаг шестой.

Шаг седьмой.

Краска на самодельном съемнике высохла, а значит его можно протестировать. Вкручиваем гайку с шпильки рулевого наконечника и устанавливаем съемник на поворотный кулак, следя за тем, чтобы он не повредил пыльник и встал без перекосов и начинаем постепенно затягивать болт.

На данном этапе будьте осторожны, так как наконечник может вылететь из своего места в любой момент.

Всем спасибо за внимание, желаю творческих успехов и удачи в новых самоделках. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст

Подробнее здесь

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как съемник может облегчить процесс демонтажа тяг рулевого управления?

Это один из основных вопросов интересующий большинство автомобилистов, которым приходится (или придется) воспользоваться этим устройством. Увы, но не все знают о существовании подобного приспособления, значительно продлевающего эксплуатационный период рулевого управления. При отсутствии этого инструмента, для демонтажа рулевых тяг приходится пользоваться молотком, а это негативно отразится на функционировании всей системы. Удары молотком вызывают вибрацию рейки, вследствие чего нарушается ее баланс.

Варварский способ демонтажа наконечников при помощи молотка отнимает много усилий и времени. При помощи этого приспособления все можно сделать за считанные минуты. Таким образом, облегчается рабочий процесс, и полностью исключаются повреждение деталей.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

  1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

  2. Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

  3. В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

Как пользоваться съемником шаровых опор

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Винтовой съемник

Усилие в этом механизме создается благодаря заворачиванию болта в корпус. Сам же корпус инструмента надевают на проушину в шаровой опоре. В процессе закручивания болта он упирается в палец. Последний выпрессовывается из своего посадочного гнезда.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью.

Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда.

После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален.

Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см.

Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Добро пожаловать! Шаровые опоры – при езде по хорошим дорогам они живут гораздо долгую жизнь и меняются редко, так же и остальная ходовка, но в России встретить качественные дорого очень большая редкость, особенно для тех кто живет в небольших деревнях, в небольших городах и сёлах, поэтому то и шаровые опоры менять очень часто придётся, из-за изношенных опор колесо при наезде на кочку больно сильно заваливаться будет, в связи с этим будет происходить потеря сцепных качеств с дорогой а на большой скорости это уже не так то и безопасно.

Примечание! Опор на классике всего четыре, две в левой части находятся и две в правой, снимаются что верхние, что нижние опоры абсолютно идентично, закреплены они на трёх гайках (Сразу думайте какой инструмент Вам понадобится), но прежде чем эти гайки выкручивать, нужно будет гайку пальца шаровой опоры отвернуть, выбить палец из рычага (Лучше всего в этом случае спец. съёмником воспользоваться, для снятия опор) и уже выкрутив гайки, шаровую снять можно будет, учтите одно Но! Шаровые находятся в самом низу, поэтому со временем закисают и рукой их подцепить просто не получается (Когда откручено всё), в этом случае понадобится небольшой лом или же толстая мощная отвёртка!

Читать также: Саморезы по металлу с прессшайбой цветные

Где находятся шаровые опоры? В подвески классического автомобиля присутствуют такие элементы которых в передне приводных машинах нет, так в классике есть рычаги, а именно нижний и верхний рычаг, между которыми находятся пружины и амортизаторы, на данных же рычагах закрепляются ещё и шаровые опоры, одна шаровая располагается сверху, другая же шаровая находится внизу, обе они указаны стрелками на фото ниже:

Когда нужно менять шаровые опоры? Шаровая опора состоит из пыльника (Так называемая резинка, указана она синей стрелкой) под которым находится вся сердцевина (Главная часть) шаровой опоры, если быть более точнее то там расположен шар который может перемещаться, кроме этого туда набита ещё и смазка, так вот это главная часть у шаровой опоры и если внутри всё разобьётся или попадёт грязь, то такая опора будет подлежать сразу же замене, иначе колёса как мы уже сказали будут заваливаться уже при наезде на небольшую яму, что очень опасно при наезде на скорости на кочку и ещё кой что, изношенные опоры будут издавать различного рода звуки, в основном это стук и скрипы, поэтому если Вы начали слышать постоянно при езде что то из перечисленного, то в таком случаем займитесь проверкой шаровой опоры, это очень легко, главное чтобы инструмент нужный под рукой был (Как проверить опору, показано в видео-ролике в самом конце этой статьи).

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

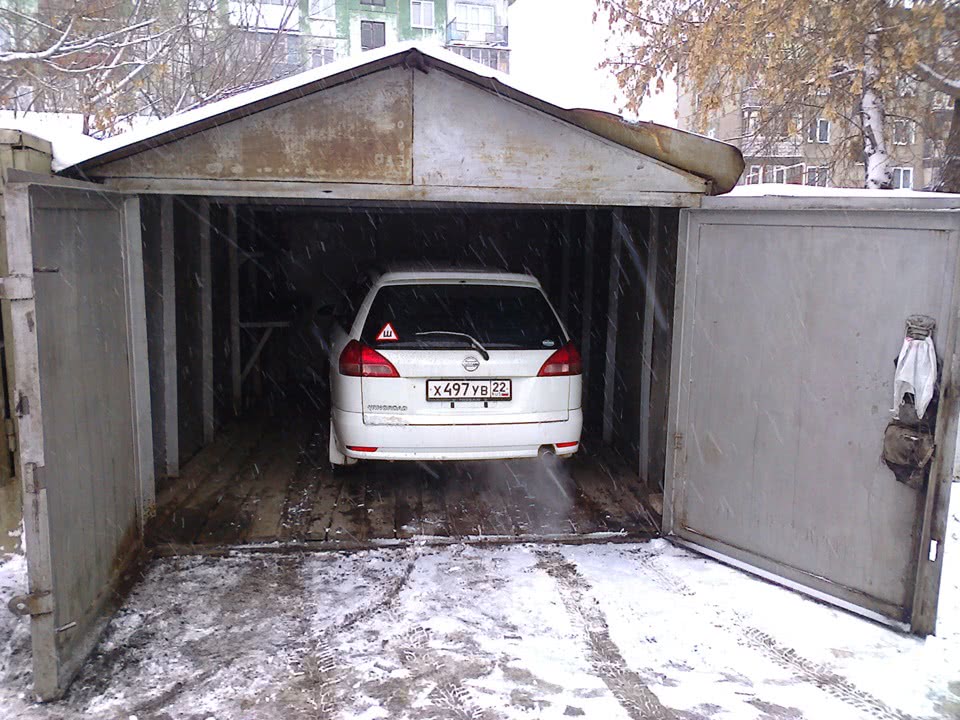

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Чертежи съемника ступичных подшипников.

Также понадобилась шпилька длиной 320 мм к ней приварили гайку. Так же запрессовал шарик от подшипника в центр шпильки.

По чертежам были выточены вот такие делали:

Чашка с ответной частью.

Также две шайбы размерами 74 мм и 62 мм.

Вот так выглядит весь комплект приспособления для выпрессовки ступичных подшипников.

На этом видео автор подробно показывает съемник ступичных подшипников.

Во время проведения ремонт ходовой части и рулевого управления практически всегда возникает надобность в снятии шаровых опор или наконечников рулевых тяг.

Особенностью этих конструктивных элементов является то, что палец опоры или наконечника имеет конусную форму, которой он входит в посадочное гнездо.

В процессе эксплуатации плотность посадки возрастает настолько, что поверхности данного соединения практически прикипают друг к другу.

Дополнительно между пальцем и гнездом может попасть влага, вызывающая очаги коррозии, которые еще больше уплотняют соединение.

Поэтому для снятия шаровых опор или наконечников применяются специальные съемники, позволяющие выпрессовать палец с минимальными усилиями.

Особенности демонтажа

Какой бы хороший инструмент в ваших руках не был, им нужно правильно воспользоваться. Иначе, толку не будет никакого

Важно правильно подготовить к ремонту рычаг. Во время эксплуатации, соединение поворотного кулака и пальца рулевого наконечника подвергается воздействию химических реагентов, находящихся на дороге

Также, в резьбовое соединение попадает пыль и песок. Все это приводит к прикипанию деталей. Чтобы не мучиться с их разборкой, нужно перед работой их зачистить.

Делается это с помощью металлической щетки. Счистив грязь, соединение обильно смачивают проникающей смазкой. Производить эти действия нужно за несколько часов до ремонта, чтобы смазка разъела достаточное количество ржавчины.

Заключение

. Для полноценного ремонта автомобиля имеется большое количество приспособлений. Все они облегчают работу. При этом, водители часто задаются вопросом, как сделать съемник рулевых наконечников своими руками. Ведь продающиеся в магазине варианты не слишком надежны, что делает ремонт лотереей, риск сломать инструмент достаточно большой.

Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.

Причина – конструктивные особенности названных элементов: их пальцы имеют конусовидную форму, которой они входят в посадочные гнезда, со временем место этого вхождения загрязняется, замасливается, ржавеет, делая соединение поверхностей слишком плотным, практически единым, то есть таким, которое простым физическим воздействием не разъединить. Нужен помощник – съемник шаровых опор – инструмент в разы упрощающий выпрессовку.

Стать его обладателем несложно: для этого нужно пойти в ближайший автомагазин и там его приобрести либо сделать съемник шаровых опор своими руками любым из представленных ниже способов, которые мы сгруппировали в зависимости от того, каким образом в них создается усилие.
