Виды сендвич-панелей

Стеновые сэндвич-панели

Стеновые сэндвич панели — это современный материал для быстрого, качественного и легкого строительства применяются для возведения наружных стен и внутренних перегородок. В основном, стеновые сэндвич панели используются в строительстве зданий и сооружений промышленного, торгового и складского секторов, но в последнее время нашли применение в жилищном строительстве. Использование сендвич-панелей для строительства объектов не только уменьшает время, необходимое на возведение сооружения, но и снижает трудовые и финансовые затраты на строительство.

Структура стеновой сэндвич панели

Конструкция стеновых сэндвич панелей имеет трехслойную структуру. Внешние слои состоят из высококачественной оцинкованной стали с полимерным покрытием. Внутренний слой, являясь необходимым элементом тепло – и звукоизоляции, может состоять из различных наполнителей и иметь различные толщины.

1. Оцинкованная тонколистовая рулонная сталь с полимерным покрытием толщиной 0,5 — 0,7 мм. Применяются различные виды полимерных покрытий, в соответствии с европейским каталогом цветов RAL.
2. Защитная прозрачная полиэтиленовая плёнка.
3. Двухкомпонентный полиуретановый клей с высокими адгезивными свойствами
4. Ламели из минеральной ваты на основе базальтового волокна.
5. Замковое соединение «Z-Lock».

Размеры стеновых сэндвич панелей

Наполнители стеновых сэндвич панелей

В зависимости от назначения и предъявляемых характеристик, внутренний слой сэндвич панелей может состоять из пенополистирола, минераловатной плиты или пенополиуретана.

Виды профилирования металлической облицовки стеновых сэндвич панелей

Металлические облицовки стеновых панелей могут быть как гладкими, так и профилированными.

Профиль облицовки может быть разным с внутренней и наружней стороны панели. Гладкий профиль не рекомендуется для сэндвич панелей с большой длиной, т.к. при монтаже легко повредить такую поверхность панели.

Другие виды сэндвич-панелей

Строительный материал стал настолько популярен, что его теперь выпускают не только для стен и перекрытий, но и для других конструктивных элементов здания.

Кровельные сэндвич-панели

СИП-панели стали использовать и для сооружения крыши. Материал приобрел популярность и в этой сфере потому, что является готовым кровельным пирогом. Если использовать данную конструкцию, то даже дополнительная изоляция не потребуется. Под такой крышей можно устроить достаточно теплую мансарду.

Каркас кровельных сэндвич-панели образует тонколистовая сталь. Листы оцинковывают и покрывают полимерными материалами, которые не только придают эстетичный вид, но и защищают металл от влаги и других неблагоприятных условий, вызывающих коррозию. В качестве утеплителя используют как пенополистирол, так и минеральную вату. Кровля из СИП-панелей выдерживает снежную шапку, сильный ветер.

Отдельные элементы кровли скрепляются друг с другом замками ROOF-LOCK. Они обеспечивают герметичное соединение, и не допускают протеканий на стыках.

Кровельная сэндвич-панель

СИП-панели для кровли приобретают популярность по следующим причинам:

• привлекательный экстерьер;
• длительный срок эксплуатации;
• устойчивость к внешнему воздействию, обусловленному климатическими условиями;
• хорошая защита от шума;
• низкая теплопроводность.

Таблица 3. Характеристики и размеры

Использование сэндвич-панелей

Сэндвич-панели для оконных откосов

СИП-панели все чаще используют для монтажа оконных откосов. Они имеют такую конструкцию:

• наружная декоративная панель;
• слой полистирола в качестве утеплителя;
• направляющая деревянная рейка;
• профиль F и П-образный.

F-образный профиль фиксируют на внутренний край оконного откоса — он закрывает торец конструкции. По этой причине отпадает потребность в переклеивании обоев после монтажа. Под этим профилем пролегает рейка, которая примыкает к П-образному профилю. На него упирается конструкция.

В таком случае металлопластиковое окно максимально защищает от уличных шумов и сквозняков. При использовании такой отделки стеклопакеты могут прослужить 20–30 лет без серьезного ремонта.

Строители отмечают у материала такие преимущества:

• вес до 1,7 кг/м2, в том время как у гипсокартонного листа (12,5 мм) — до 10 кг/м2;
• теплоизоляция минимум на 20% выше, чем у ГКЛ.

С этим материалом работать легче, поскольку он не крошится и не образует много строительного мусора. Лицевой слой панели обычно покрыт материалом, который можно мыть, но без абразивных чистящих средств.

СИП-панель для откоса

Но применение этого материала на откосах имеет и ряд недостатков. Так, если сторона солнечная, а покрытие некачественное, не исключена вероятность деформации верхнего покрытия. Белый пластик под воздействием солнечного света со временем желтеет, что ухудшает вид окна.

Монтаж откоса — пошаговая инструкция

Монтаж конструкции выполняется в такой последовательности:

Шаг 1. Проводят замеры окна по контуру.

Шаг 2. Вырезают из сэндвич-панелей куски нужного размера.

Шаг 3. По краю оконной рамы крепят П-образный профиль.

Шаг 4. Монтируют сэндвич-панель.

 Шаг 5. Заливают пену в щель между стеной и панелью.

Технические свойства

Особенности эксплуатации панельных изделий зависят от их технических характеристик, соответствующих заявленным показателям от отечественных и зарубежных производителей.

Состав

Стеновые сэндвич-панели состоят из следующих составляющих:

1. Сердечник. Его делают из пенополистирола, пенополиуретана, минеральной ваты и других видов поропластов. Он представлен теплоизолирующим элементом, и считается внутренней частью изделия.
2. Два листа-обшивки, сделанные из металла. Их всегда располагают по обе стороны от сердечника. Листы обеспечивают защиту от внешних повреждений и влаги.

Для сэндвич-панелей с профилированными оцинкованными листами, покрытие которых делают на основе полимеров типа «Полиэстер», слой утеплителя некоторые заказчики формируют на производстве по индивидуальному заказу. Чем больше утеплителя используется – тем плотнее слой получается.

В производстве любых панелей-сэндвич используются правила из установленных ТУ 5284-001-18201124-2016, а также ТУ 5284-001-62357959-2010.

Состав СП представлен в таблице:

Экологичность

Материал сэндвич-панелей считается экологичным, так как он полностью выполнен из природных материалов, пропитан дезинфицирующими и антигрибковыми средствами, и не вызывает аллергий. Стены получаются «дышащими», создающими в помещении хороший микроклимат.

Морозостойкость

Панели считаются прочными и стойкими к морозу, так как они имеют хорошие теплоизоляционные качества, при теплопроводности λ=0,05 Вт/Мк. Этот показатель может увеличиваться, в зависимости от толщины – 50-250 (мм).

Степень шумоизоляции и огнестойкости

Изделия обладают также хорошей шумовой звукоизоляцией – 30-43 дБ, и огнестойкостью от EI 30 – до 150 (относятся к группе «НГ», считающейся негорючей), в соответствии с ГОСТом 30247.0-94.

Плотность

Плотность всех видов панелей при любой толщине составляет 120-140 кг/м3. Панели обладают водоотталкивающими свойствами, но, как и всякий другой природный материал, имеют показатели водопоглощения, равное 1,5 % за 24 часа.

Размеры

Сэндвич-панели представлены длиной от 2 000 мм до 13 500 мм, при этом их принято делить на стеновые и кровельные. Стеновые имеют ширину 1 000 и 1 200 мм. Это 2 варианта данного вида изделий. Кровельные представлены шириной 1 000 мм.

Вес и несущая способность

Чем больше толщина изделия, тем выше их вес

Кроме того, сэндвич-панели способны выдержать огромные нагрузки (кгс/м2), которые полностью зависят от их размерного ряда – толщины, длины, ширины, а также размерного ряда опоры и пролетов.

Это указывает на высокую несущую способность, которая может различаться в зависимости от вида наполнителя + его габаритов. В среднем, для всех панелей она составляет 426 кгс/м2.

Подробнее о том, каким бывает вес сэндвич-панелей, читайте здесь.

Срок службы СП и зданий

Панели имеют определенный срок службы, зависящий от особенностей производства, сырья, качественно сделанной упаковки, соблюдения правил хранения готовой продукции и ее дальнейшей эксплуатации. Также, долговечность изделий во многом зависит от антикоррозийного покрытия и ширины пласта.

Из чего делают стеновые сэндвич-панели

В настоящее время на рынке строительных материалов широко представлены самые разные виды панелей. Независимо от используемых материалов, технология изготовления сэндвич панелей остается практически неизменной: все три слоя панели спрессовываются между собой. Прессование может осуществляться, как горячим, так и холодным способом. Для предотвращения расслаивания используется двухкомпонентный полиуретановый клей.

Виды наружной обшивки

Внешняя обшивка обеспечивает механическую прочность и жесткость изделия, устойчивость к атмосферным воздействиям и придает оригинальный внешний вид готовой конструкции. В качестве наружной облицовки панелей могут использоваться:

• оцинкованный стальной лист толщиной от 0,5 до 0,7 мм;
• стальной металлопрокат с полимерным защитным покрытием;
• алюминиевый листовой прокат;
• высокопрочный пластик;
• магнезитовые листы;
• гипсокартон, ДВП, ДСП, ЦСП, OSB плиты.

Металлические сэндвич панели с защитным полимерным покрытием

Самое широкое распространение получили стеновые панели с защитным полимерным покрытием. Это обусловлено их высокой коррозионной стойкостью, устойчивостью к воздействиям агрессивных сред и атмосферных осадков. Кроме того, панели с полимерным покрытием отличаются большим количеством расцветок и могут достоверно имитировать различные натуральные материалы (натуральный камень, кирпичную кладку, дерево и т.д.).

Виды и эксплуатационные характеристики защитных полимерных покрытий

Существует несколько видов полимерных защитных покрытий:

1. Полиэстеровое (РЕ). Используется преимущественно для внутренних перегородок. Толщина слоя может составлять от 25 до 30 мкм. Покрытие не отслаивается при изгибе и вальцевании и обладает достаточной твердостью. Сэндвич панели с полиэстеровым покрытием выпускаются как в глянцевом, так и в матовом исполнении.
2. Пластизолевое (PVC) . Представляет собой полимер, состоящий из поливинилфторида и пластификаторов. Панели с таким покрытием могут использоваться как для внутренних, так и для наружных работ. Для пластизолевых покрытий характерна высокая коррозионная стойкость и устойчивость к механическим воздействиям.
3. Полидифторионадное (PDVF) . Хорошо переносит колебания температуры в диапазоне от -60 до +1250С. Панели с таким покрытием надежно защищены от механических повреждений, воздействия агрессивных химических соединений и коррозии.
4. Пураловые (Pural) . Основным компонентом пулара является полиуретан. Покрытия устойчивы к амплитудным колебаниям температуры, воздействиям агрессивных сред, ультрафиолету и механическим воздействиям. Благодаря привлекательной матовой поверхности, панели с пураловым защитным слоем используются для возведения наружных стен и декоративной отделки фасадов.

Технические характеристики полимерных защитных покрытий, используемых при изготовлении сэндвич панелей приведены в таблице.

Стеновые сэндвич панели из гипсокартона, ДВП, ДСП, ЦСП, OSB

Перечисленные выше материалы используются исключительно для внутренней обшивки сэндвич панелей. В качестве лицевого слоя используется алюминиевый или стальной лист. Из таких панелей возводят внутренние перегородки и другие элементы строительных конструкций, работающих в щадящих условиях.

Стеновые панели из пластика

Такой материал широко применяются при установке межкомнатных перегородок, изготовлении дверных полотен и отделке откосов. Для наружных работ такие панели используются редко, поскольку не обладают достаточной стойкостью к механическим воздействиям, особенно при низких температурах.

Существуют сэндвич панели с бумажной, пропитанной битумными составами, облицовкой. Эта разновидность плит часто применяется в качестве теплоизоляции при устройстве вентилируемых фасадов.

Виды сэндвич-панелей по типу защитного покрытия

При выборе ограждающих конструкций также следует исходить из того, какой материал применяется в качестве верхнего слоя, какова его толщина и защитные свойства.

Среди доступных вариантов:

• Полиэстер (PE обозначение) толщиной до 25 мкм. Отличается твердостью, хорошей укрывистостью и небольшой стоимостью. Применяется для увеличения срока службы облицовки панелей, предназначенных для монтажа внутри помещения. Покрытие — матовое, глянцевое. Теплостойкость — порядка 120°С.
• Пластизоль (маркировка PVC 200), в состав которого входят пластификаторы и поливинилхлорид. Толщина слоя соответствует цифровому обозначению и выражается в мкм. Это универсальное, легко формируемое покрытие, которое применимо ко всем климатическим зонам. Часто применяется с панелями для отделки фасадов и конструкций внутри здания. Сохраняет устойчивость к вальцовке, коррозии и механическим повреждениям;
• Полидифторионад (аббревиатура PDVF) — сверхустойчивое покрытие к перепадам температур. Способно выдерживать повышение t до 110-120°С и падение до —40-60°С. По своим защитным свойствам не уступает аналогам, сохраняя устойчивость также к агрессивным веществам;
• Пурал (от англ. Pural) — декоративно-защитное покрытие, для изготовления которого используется полиуретан и полиамид. Рекомендовано для строительных модулей, предназначенных для отделки конструкций снаружи здания. Предотвращает коррозийно-активные процессы, устойчиво к ультрафиолетовому излучению и другим воздействиям окружающей среды.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

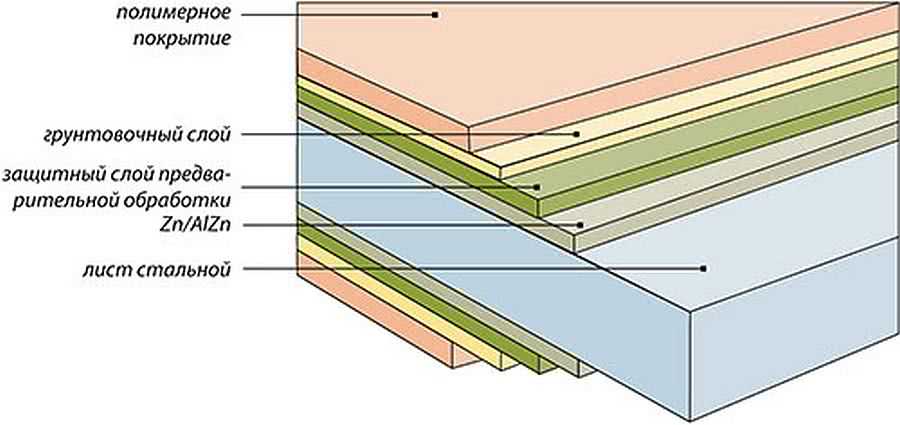

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

  Предприятия стараются сделать защитное покрытие как можно более надежным

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

  Цвета могут быть самыми разными. Большая часть покрытий позволяет выбирать любой цвет из таблиц RAL

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Монтаж сендвичных панелей: инструкция

Монтаж сендвичных панелей – серьёзное мероприятие, которое требует профессиональных строительных навыков и знаний. Поэтому лучший вариант в такой ситуации – воспользоваться услугами квалифицированных специалистов. Однако в случае необходимости можно провести установку сендвичной конструкции самостоятельно.

Перед началом монтажа необходимо подготовить следующие инструменты и материалы:

• сендвичные плиты;
• шуруповёрт и дрель;
• уголок из металла или профиль в форме буквы U;
• уровень;
• мелкозубчатая пила;
• минвата;
• отвес.

Схема монтажа сэндвич плит. Коньковое соединение (рисунок слева): 1 — кровельная сэндвич панель, 2 — коньковый профиль, 3 — конковый уплотнитель, 4 — подьконьковый профиль, 5 — монтажная пена или минвата, 6 — саморез крепления панели, 7 — саморез крепления профиля. Парапетное соединение (рисунок в центре): 1 — кровельная сэндвич панель, 2 — стеновая сэндвич панель, 3 — П-образный профиль, 4 — профиль примыкания, 5 — саморез крепления профиля, 6 — герметик. Угловое соединение (рисунок справа): 1 — стеновая сэндвич панель, 2 — профиль угловой наружный, 3 — монтажная пена или минвата, 4 — герметик, 5 — саморез крепления профиля

• специальные саморезы;
• захваты;
• анкеры с прокладкой;
• самоклеящаяся лента;
• подъёмный механизм;
• устройства для зажима;
• специальный герметизирующий состав на основе силикона.

Монтаж стеновых плит производится двумя способами:

• горизонтальный;
• вертикальный.

Специалисты рекомендуют применять вертикальный метод установки в том случае, если высота дома находится в пределах от 3 до 6 м. Вертикальный монтаж таких плит выполняется довольно просто: панели фиксируются с использованием саморезов ближе к цоколю и крыше. Между собой плиты стыкуются посредством специальных замков.

Схема монтажа стены из сендвичной плиты и гипсокартона

В свою очередь, при горизонтальном варианте монтажа гораздо проще зафиксировать замки. В таком случае монтаж выполняется от цоколя постройки. Отдельные плиты фиксируются по краям к каркасу.

Рассмотрим алгоритм действий при монтаже кровельных плит:

Перед началом монтажа необходимо проверить замки плит. Минвата не должна располагаться за внутренней полочкой замка, иначе это сделает монтаж невозможным. Установка панелей выполняется от конька кровли. На этом этапе необходимо зафиксировать первую плиту (открытой волной к торцу дома). Далее панель выравнивается. Затем необходимо проверить, насколько выступает свес панели

Очень важно, чтобы при монтаже сохранялось проектное расстояние. На этом этапе нужно протянуть шнур (по коньку кровли)

Кромка изделия монтируется параллельно оси дома. Панель фиксируется посредством специальных саморезов. В конце нужно провести герметизацию стыков замков.

Монтаж крыши здания с использованием кровельных сендвич плит

Сендвичные плиты являются инновационным современным материалом и выпускаются в различных вариациях. С каждым годом конструкция таких панелей совершенствуется. Их стоимость уменьшается, а технические характеристики, наоборот, усиливаются, что гарантирует стабильное повышение спроса на данную продукцию у покупателей.

Сэндвич-панели из металла

В этом типе материала в качестве внешних слоев используются металлические листы. Чаще всего это гладкая или профилированная оцинкованная тонколистовая сталь, которая имеет толщину 1,5 мм и покрыта декоративным полимерным покрытием. Она защищена 10 микрометровым грунтовочным слоем. Профиль на металлическом листе бывает волнообразным или трапециевидным. Высота волны или канавок может быть совершенно разная, что зависит от вида панели профиля. Чаще всего профнастил с маленькой высотой волны применяют для стеновых сэндвич-панелей. Кровельным материалам чаще свойственны высокие ребра. В качестве утеплителя между двумя листами металла помещают минеральную вату, пенополиуретан или пенополистирол. Между собой слои крепятся с помощью двухкомпонентного полиуретанового клея.

Сэндвич-панели из листового профилированного металла

Такой теплоизолирующий материал, как пенополиуретан обладает самым низким коэффициентом теплопроводности от 0,02 до 0,04 Вт/м С, что зависит от плотности, и очень хорошими гидроизолирующие свойствами. Он имеет вид особой пены, которая застывает при высыхании и прочно прикрепляется к изолируемой поверхности. Это его свойство позволяет использовать материал при производстве сэндвич-панелей. Вначале пенополиуретан напенивают на один лист металла, пока он пенится, вспучивается и полимеризуется, его накрывают вторым листом профнастила. Соединяют сэндвич-панели с металлическими слоями в монолитную прочную конструкцию с помощью особого замка, который позволяет панелям максимально плотно примыкать друг другу и сохранять тепловые характеристики.

Среди металлических сэндвич-панелей различают варианты с открытым и закрытым типом крепления. Лучшим считается скрытый замок. Конструкция его такова, что выступающая часть облицовки позволяет закрывать не только сам стык, но и крепежные элементы панели. Это не позволяет холодному воздуху и атмосферной влаге проникать между стыками панелей, что исключает появление мостиков холода. Панели с открытым типом крепления устроены более просто. Такое крепление представляет собой соединение шип ПАЗ, отличающиеся только конфигурацией и глубиной паза.

Крепление шип-паз на сэндвич-панелях

Важно заметить, что соединяемые места являются одним из слабых мест конструкции, так как влага может проникнуть через эти стыки и ухудшить теплоизоляционные качества утеплителя. Множество циклов замораживания/размораживания рано или поздно приведут к разрушению не только внутреннего утеплительного слоя, но и всего сэндвича в целом

Заметим, что металлические сэндвич-панели применяют для возведения быстровозводимых или мобильных зданий, которые не предназначенные для постоянного проживания. Ограждающие конструкции кровли и стены для них возводятся именно из такого материала. Сэндвич-панели из металла не применяют для капитального строительства, так как такой дом не будет обеспечивать должного комфорта для человека в процессе проживания. Однако этот материал может с успехом использоваться для возведения хозяйственных построек, временных сооружений, а также гаражей и различных ангаров.

Таким образом, материал, имеющий название сэндвич-панели, является очень удобным, долговечным и эффективным не только в частном строительстве, но и при возведении промышленных зданий и сооружений.
