Самодельная соковыжималка: простая и подробная инструкция как сделать своими руками

Соковыжималка из фронтальной стиральной машинки

Изготовление соковыжималки из фронтальной стиралки несколько сложнее и займет больше времени. Для конструирования устройства понадобятся:

• машинка с фронтальной загрузкой и приводом от ремня;
• пара металлических сеток размером 300х60 мм;
• крепеж из болтов и гаек диаметром 3 мм;
• емкость для сока;
• заглушки из резины;
• патрубок для слива;
• набор отверток и торцевых ключей;
• ножницы по металлу;
• болгарка;
• электродрель;
• молоток и плоскогубцы.

Подготовительные работы

Со стиральной машинки снимают все лишние элементы (помпу, датчики, фильтр, клапан, устройство управления), после чего ее кладут тыльной стороной на бруски и хорошо фиксируют. Затем выполняют следующие шаги:

1. Снимают приводной ремень со шкива.
2. Открывают люк и отгибают резинку, демонтируют хомут и уплотнитель.
3. Отворачивают крепеж и снимают амортизирующие элементы.
4. Демонтируют все детали, препятствующие снятию бака.
5. Вынимают и разбирают бак, для чего выкручивают болты и разжимают защелки. Если бак выполнен из пластика, его распиливают пополам.
6. Очищают бак от различных загрязнений.
7. Все отверстия затыкают резиновыми заглушками, кроме сливного.
8. Монтируют бак и остальные элементы в обратной последовательности.

Процесс изготовления

После подготовительных мероприятий остается сделать следующее:

1. Сетку фиксируют внутри барабана посредством шурупов. Для чистки ее можно будет легко демонтировать.
2. Чтобы сырье измельчалось, ребра нужно заточить.
3. К сливному отверстию закрепляют патрубок.
4. Монтируют электромотор.

https://youtube.com/watch?v=DuUa80dIar4

Принцип работы соковыжималки

Прежде чем запустить собранную конструкцию, нужно убедиться в ее устойчивости, а также в равномерном вращении барабана без заклиниваний. После этого вымывают фрукты и загружают их внутрь машинки.

Не нужно набивать устройство фруктами доверху. Иначе машинка измельчать не будет и может сломаться.

Если загружаются твердые яблоки, то барабан должен быть заполнен наполовину. Мягкое сырье можно класть в большем количестве. Под сливной патрубок устанавливают ведро или кастрюлю для сока. Остается запустить мотор в режим отжима. Во время вращения барабана яблоки будут биться, а из получившейся смеси — вытекать сок. Как и с предыдущей конструкцией, нет необходимости в резке сырья на кусочки. Производительность такой соковыжималки примерно такая же, как и в описанном выше варианте.

https://youtube.com/watch?v=GWINoLgwK_w

https://youtube.com/watch?v=Y2fnQF8mhNg

https://youtube.com/watch?v=FFFVXwBuLfc

Типы устройств

Перед тем как сделать соковыжималку своими руками по собственному чертежу, нужно изучить принцип работы устройства. В зависимости от конструкционных возможностей процессы выжимки могут выполняться с соблюдением определенной последовательности стадий работы или одновременно.

Центробежные соковыжималки перерабатывают плоды до состояния кашицы. Они работают по схеме, в которой после измельчения центрифугой происходит отжим с помощью пресса. Шнековая соковыжималка позволяет извлекать из плодов сок в процессе переработки.

Подбор необходимых элементов конструкции проводят в зависимости от типа устройства для выжимания сока. Для упрощения процесса переработки фрукты измельчают, например, с помощью ручной свеклорезки. Сложные конструкции предполагают использование механического привода для измельчения.

Шнековые устройства по конструкции и внешнему виду являются близкими родственниками домашней мясорубки. С их помощью можно одновременно измельчать и выжимать сок, требуют больше затрат времени на изготовление.

Для приготовление домашних напитков из фруктов часто используются бытовые приборы, которые могут справиться с небольшим объемом. Для переработки обильного урожая выходом из ситуации является самодельная соковыжималка для яблок и других фруктов.

Простой дедовский способ извлечения сока из плодов предусматривает стадию измельчения и отжим жидкости из образованной массы. Очищенные от сердцевины и испорченных частей яблоки насыпались в деревянное корыто. С помощью специального ножа для измельчения фрукты перерабатывали в однородную массу.

Подготовленная кашица упаковывалась в марлю и ставилась под пресс в кадку из дерева. Чтобы собрать яблочный сок в емкость, для стока жидкости в нижней части устройства конструкцией предусматривалось отверстие. Роль пресса могли выполнять тяжелые предметы (камни).

Винтовой вариант пресса оснащался:

• рамой, на которой крепится устройство;
• винтом с закрепленной или съемной рукоятью;
• доской для опоры, круглой формы, соответствующей диаметру внутренней части емкости.

Как создать винтовой пресс для яблок большой производительности можно увидеть на видео. Соковыжималка для яблок своими руками собирается из заготовленных деталей.

Для создания конструкции нужно подготовить 2 трубы, на которые сверху с помощью сварки закрепляют металлический профиль. В верхней части профиля проделывается отверстие, в которое вставляется головка с резьбой.

В нижней части винта конструкцией предусмотрен упор для отжима. Вверху закрепляют рукоять вращения, а снизу стационарно привариваются струбцины или опорная конструкция для крепления. Технические возможности пресса зависят от объема кадки, в которую закладывают измельченное сырье для отжима.

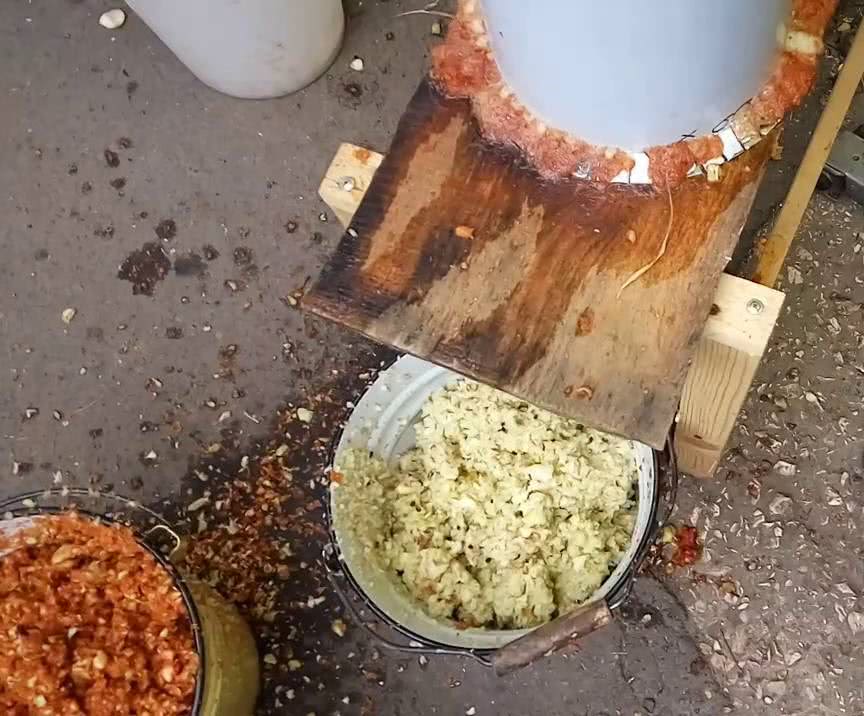

Соковыжималка для яблок из стиральной машины своими руками

Старая стиральная машина идеально подходит для создания агрегата центробежного типа для переработки ягод, фруктов и овощей.

В числе многочисленных функций этой бытовой техники имеется отжим, позволяющий быстро отжать большое количество сырья. Для работы подойдет машина, как с вертикальной, так и с горизонтальной загрузкой, но при условии наличия ременного привода, так как модели с прямым приводом для этой цели не подходят. Технику с фронтальной загрузкой потребуются положить люком вверх.

Что понадобится

Перед началом сборки необходимо подготовить следующее:

• крепеж: болты и гайки на 3 мм;
• 2 металлические сетки (30 × 6);
• емкость для сбора сока;
• резиновые заглушки;
• сливной патрубок;
• болгарка;
• гаечные ключи;
• сварочный аппарат;
• набор отверток;
• пассатижи;
• дрель;
• ножницы по металлу;
• молоток.

Кроме того, понадобятся бруски-подставки, на которые будет положена и закреплена стиральная машина.

Пошаговая инструкция изготовления

Сборку соковыжималки из стиральной машины следует начинать с подготовки корпуса, придерживаясь алгори src=»https://yabloki.site/wp-content/uploads/2021/03/1612173362jzqjt455nf.jpg» class=»aligncenter» width=»750″ height=»563″

1. Снять со шкива ремень привода и потянуть на себя.
2. Отогнуть уплотнительную резину, снять манжету и хомут.
3. Открутив болты, снять амортизаторы.
4. Убрать все элементы, препятствующие извлечению бака из корпуса.
5. Разобрать бак: выкрутить болты, разжать пластмассовые защелки, после чего снять его верхнюю половину. Неразборный бак распилить на две части болгаркой.
6. Тщательно очистить все детали от ржавчины и накипи. Закрыть резиновыми заглушками или заварить все отверстия, которые не пригодятся в дальнейшем. Оставить лишь только те, через которые будет стекать готовый сок.
7. Заварить сваркой все отверстия в барабане, так как они чересчур большие, а по периметру просверлить большое количество мелких отверстий.
8. Собрать бак, фиксируя шурупами. В неразборном резервуаре предварительно проделать отверстия под саморезы.
9. Вставить бак на прежнее место в корпус, а также вернуть все извлеченные элементы: пружины-амортизаторы и уплотнительную резину.

Далее необходимо доработать барабан, для этого потребуется:

1. Изготовить терку, установив между ребрами барабана, по кругу предварительно подготовленные полоски сетки.
2. Зафиксировать их небольшими шурупами.
3. Заточить лопасть (бойник), которая будет выполнять функции измельчающего устройства.
4. Прикрепить к сливному отверстию патрубок.
5. Подключить к готовой конструкции выключатель и мотор, руководствуясь электрической схемой.

Изготовление соковыжималки не потребует много дополнительных финансовых затрат, поскольку большая часть деталей будет извлечена из самой стиральной машины.

За один час собранная таким способом машина позволяет получить до 12 л готового продукта. При этом сырье не требует предварительной очистки и измельчения, его достаточно вымыть и загрузить в барабан.

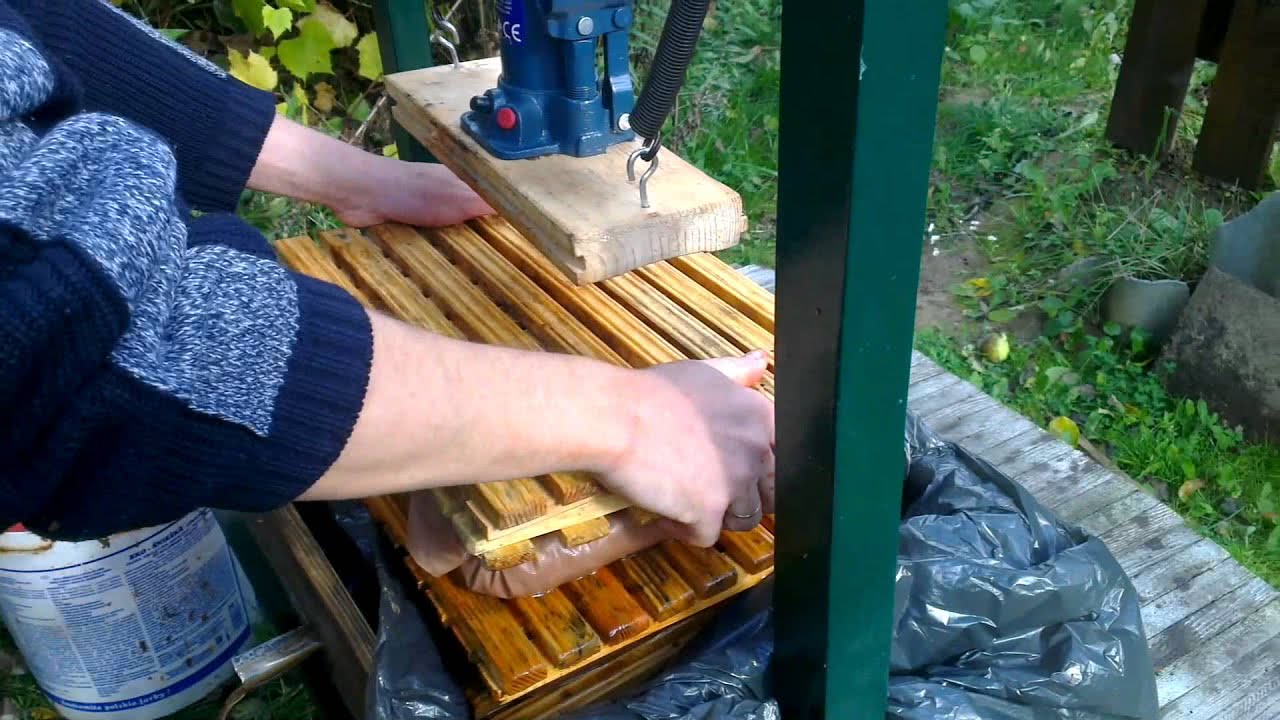

Гидравлическое устройство

Сократить затраты труда на изготовление сока можно с помощью конструкции с домкратом. Для ее изготовления потребуется:

• металлический прокат (уголок, швеллер);
• перфорированная корзина;
• доска;
• шурупы для крепления;
• короткое бревно.

Составные части станины измеряются и свариваются в конструкцию. В кастрюле просверливаются дырки. Измельченные яблоки укладываются в емкость. Сверху устанавливается деревянный круг, выпиленный из доски, равный диаметру перфорированной корзины. Сверху помещается кусок дерева. Гидравлическая соковыжималка приводится в движение с помощью домкрата.

Соковыжималка из стиральной машины

Для демонтажа машину надо положить на заднюю стенку и закрепить. На раме должны остаться:

• загрузочный люк;
• уплотнительная манжета;
• барабан;
• электродвигатель и привод.

снять со шкивов ремень, вращающий барабан;

Снятие шкива

• снять амортизирующие пружины и другие части, мешающие снятию бака;
• снять уплотнительную манжету;

Снятие манжеты

снять барабан и бак;

Снятие барабана и бака

очистить их от загрязнений, промыть уксусом.

Из бака также следует снять нагревательные элементы, датчики и прочее оборудование и заглушить оставшиеся проемы резиновыми заглушками.

Теперь настает этап доработки деталей и узлов:

• Собрать бак и закрепить его на прежнем месте.
• Поставить уплотнительную манжету.
• Заварить отверстия в барабане.
• Снять ребра внутри барабана. Крепления снимать не нужно.
• Просверлить в нем 100-200 отверстий диаметром 1 – 1,5 мм.
• Внутри барабана закрепить саморезами полоски сетки между местами крепления ребер.
• Закрепить амортизирующие пружины.
• Подключить электродвигатель к сети через выключатель. Мощность двигателя должна быть не менее 1- 1,5 киловатт.
• Окончательно закрепить устройство на горизонтальном основании люком вверх.

Пробный запуск следует проводить без загрузки. Барабан при вращении не должен задевать стенки бака. Если все в порядке – к сливному патрубку нужно подставить емкость для сока.

Что собой представляет пресс для яблок

В зависимости от навыков и знаний можно создать пресс своими руками нескольких типов. Каждый из них имеет свои особенности изготовления и эксплуатации.

Распространенные виды:

1. Механический. Самый популярный среди садоводов-любителей. Его легко создать своими руками. Не требует больших затрат. Собрать такой пресс можно всего за день, а прослужит он не менее 10 лет.
2. Гидравлический. Для его использования не нужно прилагать много сил. Самый популярный пресс такого вида создан из домкрата. За счет нажатия на рукоять, механизм приходит в действие. Устройство способно выжать до 75% сока от всего объема сырья.
3. Комбинированный. Устройство имеет домкрат и винт. Эта особенность отличает аппарат от других. Сначала сырье обрабатывают с использованием винта, а после при помощи домкрата. Такой подход сокращает время получения напитка, радуя дачника количеством сока.

Изготовление яблочного сока в домашних условиях очень полезно. Полученный продукт отличается натуральностью, по сравнению с покупными напитками.

Применение пресса для яблок имеет ряд преимуществ:

• обеспечение семьи напитком высокого качества;
• возможность регулярно обрабатывать полученный урожай, делать заготовки на зиму;
• легкость изготовления аппарата и его использования;
• возможность эксплуатации в течение нескольких лет;
• механизм работает бесшумно.

Во время работы можно отметить несколько недостатков пресса:

• добиться большой производительности сложно, для этого придется приложить много времени и сил;
• аппарат требует постоянного обслуживания;
• все детали пресса нужно тщательно промывать под большим напором воды;
• самодельная соковыжималка довольно громоздкая, требуется много места для ее хранения.

Заготовка листа из нержавеющей стали с просверленными отверстиями

Сгибание заготовки в цилиндр

Нижняя часть рамы из профильной трубы

Верхняя часть с гайкой для винта

Готовый пресс

Производительность и эффективность соковыжималок для дома

При использовании агрегата для нужд семьи такой параметр, как производительность (способность перерабатывать определённое количество сырья за единицу времени), особого значения не имеет, так как подготовка овощей и фруктов длится гораздо дольше, чем сам процесс переработки.

Намного важнее такой показатель, как эффективность оборудования.

Наиболее надёжный способ выяснить, насколько эффективна работа агрегата, — ознакомиться с мнениями пользователей в независимых обзорах.

Производительность важна, если перед вами стоит задача переработки тех же яблок в промышленных масштабах, когда речь идет о десятках и сотнях килограмм.

Каким производителям стоит довериться

Если вы собрались купить достаточно мощный пресс для переработки урожая в своем саду, обратите внимание на отечественных производителей. И дело не столько в патриотизме, сколько в практичности

Изделия китайского производства имеют, как правило, некачественную сталь. Она может оставлять странный привкус, вступая в реакцию с кислотами в соке.

Самым популярным производителем в этом сегменте является «Фермер» из Миасса Челябинской области. Эта компания производит оборудование для переработки сельскохозяйственной продукции из качественных материалов с использованием новейших технологий.

Как сделать центробежную соковыжималку из стиральной машины

Соковыжималка сконструирована на основе старой стиральной машины «Рига» круглого образца. От стиральной машины я взял корпус, крышку, бак из нержавейки, а все остальное (электрический двигатель, активатор, опорные колеса) убрал про запас.

Для такой самодельной соковыжималки из стиральной машины понадобился трехфазный электрический двигатель мощностью 1,1 кВт, частота вращения его вала составляла 1420 об/мин. Для подключения двигателя к однофазной сети понадобились рабочие конденсаторы общей емкостью 70 мкФ, рассчитанные на 300 В. Обошлись без пусковых конденсаторов, так как двигатель прекрасно запускался только на рабочих. Для уменьшения биения центрифуги электрический двигатель подвесил к корпусу на шести пружинах средней жесткости, три пружины из которых уравновешивают двигатель в горизонтальной плоскости, а оставшиеся пружины (они расположены под углом 45° к оси двигателя) поджимают его вверх (рис. 1).

Самая сложная и ответственная деталь самодельной соковыжималки из стиральной машины — это корпус центрифуги, изготовленный из листовой нержавеющей стали. Для исключения при работе установки выброса жмыха вверх корпус центрифуги выполнен в форме усеченного конуса. Размеры корпуса соответствуют максимальной производительности соковыжималки. Развертка усеченного конуса приведена на рис. 2.

Сначала развертку лучше выполнить на плотной бумаге, а затем перенести на лист нержавейки толщиной 1 мм. Для экономии металла стенки центрифуги выполнены из трех частей и сварены (с нахлестом краев заготовок этих частей) точечной сваркой (можно соединить части и на заклепках). Сваривают части на оправке, которая показана на рис. 3.

Основание корпуса — круг диаметром 360 мм, выполнен он из нержавеющей стали толщиной 2 мм. К основанию приварен фланец, выточенный на токарном станке из нержавейки. Приварив стенку корпуса к его основанию, оправку с корпусом зажимают в токарный станок и подравнивают стенку центрифуги резцом, избавляясь от биений. Затем в стенке корпуса формируют сверлом диаметром 3 мм ряд отверстий, чтобы сок мог свободно вытекать из центрифуги.

Для соединения вала электрического двигателя с центрифугой изготовлена втулка-ось (рис. 4), выполненная из нержавеющей стали. Один конец втулки-оси надевают на вал двигателя и фиксируют на валу винтом М8, другой конец вставляют (на шпонке) во фланец, приваренный к дну центрифуги.

В баке, где осуществлялась стирка белья, на отверстие для активатора наложил заплату из алюминия на шести заклепках. По центру наклонного дна бака просверлил отверстие диаметром 22,5 мм и при помощи заклепок закрепил над отверстием направляющий патрубок (рис. 5), сваренный из стальных трубки и пластинки. Сложность изготовления подобного патрубка в том, что продольная ось трубки находится под некоторым углом к пластинке, так как последнюю крепят к расположенному наклонно дну бака, а сама труба должна быть ориентирована строго вертикально. (Соответствующий угол определяют при помощи транспортира и отвеса.) Патрубок выполняет несколько функций, но главное, что он является опорой для втулки-оси, соединяющей центрифугу и вал электрического двигателя.

Для фильтрации сока и задержания жмыха в центрифуге служит расположенный на стенке центрифуги вкладыш из нержавеющей металлической сетки с ячейкой размером 0,5х0,5 мм, изготовленный по развертке усеченного конуса корпуса центрифуги (см. рис. 2).

Бункер для фруктов (см. рис. 1) представляет собой полый цилиндр, сваренный точечной сваркой из листовой нержавейки толщиной 1 мм. Вмещает бункер до ведра яблок. Для надежного крепления бункера к крышке стиральной машины в последней проделывают с помощью электрической дрели и зубила отверстие, диаметр которого несколько меньше диаметра бункера, далее молотком загибают вверх края отверстия в крышке. Вставленный плотно в крышку бункер крепят к крышке на заклепках с таким расчетом, чтобы между теркой, расположенной на дне центрифуги, и стенками бункера был зазор в 2…3 мм.

Терку с насечкой, изготовленную из листовой нержавеющей стали толщиной 1 мм (рис. 6), к основанию центрифуги крепят на заклепках из алюминия.

5) Гидропресс для давки сока из яблок и винограда

Такой пресс отжимает сок используя давление воды в водопроводе. В нержавеющую корзину засыпается измельчённое сырьё, и закрывается крышка.

Посередине корзины находится каучуковая мембрана, которая расширяясь под давлением воды отжимает сок.

Такие прессы для изготовления сока из винограда и яблок выпускаются с объёмом корзины от 20 до 200л, однако цена такого пресса на 20-40 литров с несколько раз раз дороже, чем цена пресса с гидравлическим домкратом или цена винтового пресса. Такой пресс окупается только при большом объёме отжимаемого сока, так как он является полуавтоматическим и прост в использовании.

Также мембрана гидропресса может со временем порваться и тогда придётся покупать новую.

И такой пресс требует наличия водопровода с создаваемым давлением в 2-3 атмосферы.

Способы изготовления своими руками

Время от времени яблони дают урожай в огромных масштабах. В таких случаях дачники не знают, куда деть фрукты для получения от них максимальной пользы. Переработать яблоки можно не только в компот и варенье, но и в сок. Многие садоводы избегают такого вида заготовки на зиму, считая его слишком сложным. Все потому что аппараты для бытового использования не способны справиться с таким объемом работы. Приобретение профессионального оборудования на один сезон невыгодно. Отличной альтернативой покупной модели является самодельная. Она также быстро и качественно выполняет свою главную задачу. Кроме того, сделать соковыжималку как для яблок, так и для груш можно из подручных материалов.

Из стиральной машинки горизонтальной загрузки

Собрать устройство для выжимания сока центробежного типа можно из старой стиральной машины. Подобная бытовая техника оснащена множество разных режимов, один из которых отжим. Именно он позволит получить сок из овощей и фруктов.

Инструкция, как сделать соковыжималку своими руками из стиральной машины, выглядит следующим образом:

Проверьте двигатель на работоспособность, а барабан – на целостность.
Произведите разбор машинки и выньте барабан.
Тщательно вымойте устройство

Уделите особое внимание уплотнительным резинками.
Места, пораженные накипью и ржавчиной, необходимо зачистить наждачной бумагой.
Проверьте функционирование в режиме отжима с использованием тестера. Если такой возможности нет, найдите провод, отвечающий за работу мотора на высоких оборотах

Монтируйте в разрыв этой цепи выключатель.
Снимите насос для слива и фильтр.
Хорошо промойте старый шланг слива или поставьте новый.
Для управления и контроля над потоком сока установите в слив шаровой кран.
Герметизируйте все лишние сливы. Должно остаться только отверстие для подачи воды, которое нужно для мытья соковыжималки после использования.
Верните барабан на место.
Машинку зафиксируйте так, чтобы крышка загрузки была сверху.
Проверьте корпус на предмет течи. Для этого залейте воду на 15 минут, закрыв кран слива.

Создать соковыжималку из машинки можно без корпуса. Так устройство получается менее громоздким. Кроме того, крышку при переделке придется менять на металлическую. В ней должно быть отверстие для загрузки сырья без остановки работы оборудования.

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы сделать такой пресс для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

• лист нержавеющей стали;
• швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
• труба диаметром 16 мм;
• штанга, на поверхность которой нанесена резьба;
• гайка;
• доска толщиной 30 мм;
• сварочный аппарат;
• болгарка и электрическая дрель;
• молоток;
• ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Если вы решили сделать соковыжималку для яблок или другого плодово-ягодного сырья, начните с изготовления перфорированной корзины, в которую будут загружаться плоды для отжима. Для такой корзины используют лист нержавеющей стали, на котором необходимо предварительно разметить места расположения будущих отверстий. После выполнения разметки отверстия сверлят, а потом зенкуют сверлом большего диаметра, чтобы сделать их конусными. Назначение этих отверстий состоит в том, чтобы обеспечить вытекание сока из корзины после его отжима.

Заготовка из листа нержавеющей стали с просверленными отверстиями

Из листа нержавейки с уже просверленными отверстиями необходимо сформировать цилиндр и проварить сформированный стык. Чтобы сок, выходящий через отверстия в стенках перфорированной корзины соковыжималки, не разбрызгивался и равномерно стекал в накопительный поддон, необходимо сделать защитный кожух, для чего также используется лист нержавеющей стали. Для изготовления такого кожуха, диаметр которого должен превышать размеры поперечного сечения перфорированной корзины, лист нержавейки сгибают в цилиндр и сформированный шов также проваривают.

Сгибание заготовки в цилиндр

После того как перфорированная корзина и кожух соковыжималки будут готовы, можно приступать к изготовлению станины. Ориентируясь на чертежи или рисунки своей самоделки, необходимо нарезать из швеллера или квадратной трубы куски требуемого размера, из которых сваривается рамная конструкция. Для того чтобы обеспечить устойчивость полученной конструкции, к ее нижней части привариваются ножки, также сделанные из швеллера или металлической трубы квадратного сечения.

Нижняя часть рамы из профильной трубы

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

Верхняя часть рамы с гайкой для винта

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Заключительные процедуры изготовления соковыжималки предложенной конструкции – приваривание рукоятки к винтовой штанге, посредством которой ее можно будет вращать, и установка корзины и защитного кожуха на накопительный поддон.

Пресс почти готов, остается лишь покрасить раму

Если мощность и эффективность обычного винтового пресса для отжима сока вас не устраивает, то можно самостоятельно изготовить соковыжималку, которая будет приводиться в действие обычным механическим или гидравлическим домкратом. Следует иметь в виду, что даже простейшие отжимные прессы, приводным устройством которых является домкрат, позволяют извлекать до 70% сока от общей массы загруженного в них сырья.
