Как самому сделать соковыжималку: чертежи самодельного ручного пресса для отжима сока из фруктов и томатов, сборка сокодавки своими руками

Содержание

Принципы выбора пресса для получения порции свежевыжатого сока

Прессование позволяет отобрать все полезные клеточные вещества, соковыжималка оставляет половину их в отходах. Работа пресса всегда бесшумна, в отличие от надоедливого гудения соковыжималки. Утреннюю порцию свежеотжатого сока получить способом прессования удобно. Поэтому компактные установки становятся кухонными приборами повседневного пользования.

Пресс для сока своими руками — видео

Переработка урожая ягод и фруктов – одна из важнейших задач, которую приходится решать не только фермерам, но и владельцам приусадебных участков. К техническим устройствам, которые значительно облегчают этот процесс, относится пресс для отжима сока, позволяющий оперативно и без приложения значительных физических усилий превратить фрукты и ягоды во вкусный и богатый витаминами сок. На современном рынке представлено большое разнообразие подобных устройств, но те домашние мастера, которые хотят сэкономить на их приобретении, вполне могут сделать такой пресс своими руками.

Отжим сока на садовом прессе

Популярные производители

На российском рынке представлены в основном модели отечественных и китайских компаний. Последние обычно выполнены из нержавеющей стали. Достаточно высок риск приобрести изделие, которое вступит в реакцию с кислотами и добавит неприятный привкус конечному продукту, поэтому лучше выбрать пресс для сока от производителей РФ.

Фирма Особенности Популярные модели
Фермер Использует современные технологии для выпуска оборудования для переработки сельскохозяйственной продукции СВР-01М из нержавеющей стали — производительность до 15 л/ч, управление ручное. Дополнительно используется для прессования сыров домашнего изготовления и получения воска
Магарыч Основная задача — защита населения от контрафактного алкоголя через выпуск продукции для изготовления качественного домашнего алкоголя СПМ 15 — по основным характеристикам такая же, как предыдущая модель. С ее помощью можно спрессовать еще и мясо
Форком Производство по европейским стандартам, линейка продукции включает не только прессовые соковыжималки, но еще измельчители, шинковки, сыроварни и многое другое Муромец П — от предшественников отличается производительностью (30 литров в час) и системой управления (пневмопривод)
Добрый жар Занимаются производством товаров для самогоно- и пивоварения, консервирования, виноделия. Начинали с маленькой компании, но за семь лет превратились в крупный завод Кроме нержавеющий стали, в изделии используются каучук и латунь. Подходит для больших объемов производства (производительностью до 100 литров в час). Работает на гидравлическом управлении, имеется клапан сброса давления

Добрый жар

Магарыч

Фермер

Форком

Как сделать гидравлический пресс

Для изготовления понадобится:

  • Шлифовальная машина,
  • Сварочный аппарат,
  • Емкость на 50-60 л,
  • Дрель,
  • Металлические трубы с толщиной стенок от 0,3 см,
  • Гидропресс,
  • Прочные дубовые реи.

Как сделать гидравлический пресс: снизу бака просверливают отверстие и монтируют кран для слива сока. Емкость вставляют в бочку, собранную из досок или реек. Расстояние между ними не должно быть менее 0,3 см. Скрепить бочку рекомендуется оцинкованной сталью. Если используется бочка без кожуха, то ее ставят на поддон. В нем предусматривают отверстие для слива сока.

Основание — металлическая рама — должна быть прочной, поскольку принимает на себя основное давление. Изготавливают ее по тому же принципу, как для винтового пресса. Гидравлический пресс своими руками станет более устойчивым, если к нижней части рамы приварить по 2-3 металлических отреза трубы.

Поршнем может служить круг, сделанный из древесины. Диаметр должен быть чуть меньше, чем у емкости для сока. Изготавливают его из двух дубовых досок, скрепленных саморезами. В качестве упора обычно используют круг того же диаметра из нержавеющего металла. На упор устанавливается гидравлическое устройство.

В качестве пресса можно использовать также эластичный бочонок. Он подключается к водопроводу и расширятся под напором воды. Пресс давит на яблоки, в результате чего выделяется сок.

Подготовка яблок для измельчения

Так как для измельчения используют различные приспособления, многие из них могут выходить из строя при попадании в дробилку твердых предметов. Поэтому предварительно очистите яблоки от косточек и палочек. От кожуры тоже желательно избавиться, это продлит срок службы рабочих деталей на технике. Фрукты следует порезать на небольшие дольки.

Преимуществом яблочной дробилки выступают такие обстоятельства:

  • для измельчения большого количества яблок понадобится немного времени;
  • практически безотходный процесс, сока много, а жмых практически полностью сухой;
  • для конструирования домашнего приспособления понадобится минимум затрат;
  • переработка небольших партий фруктов, что удобно для домашнего хозяйства;
  • оборудование практичное и надежное, главное – не забывать о правилах безопасности;
  • не нужно прилагать особых физических усилий при дроблении фруктов;
  • возникшие неисправности можно легко поправить самостоятельно, что опять же экономит домашний бюджет.

Как сделать основные детали прессов

Можно всё сделать самому. Заранее готовятся материалы и инструменты, читается этот материал, а потом делается за один раз. Так выйдет недолго по времени, а инструкция подскажет, где ждать сюрпризы.

Поддон

Если для изготовления пресса используются части барабана стиральной машинки, то для поддона берётся внешний кожух барабана:

  1. Он обрезается на нужную высоту.
  2. Снизу глушатся все отверстия.
  3. Делается только одно отверстие для стока фруктового напитка. Это отверстие должно быть сбоку в нижней части.

В качестве поддона также используется хоть бочка, хоть пластиковый или металлический таз. В нём также делается отверстие для слива сока.

Фильтры

Этот элемент пресса для яблок изготавливается своими руками из деревянных плашек или барабана стиральной машинки. Если берётся дерево, то выбираются плотные сорта, которые не впитывают влагу, не имеют смол и сильного собственного запаха. В случае изготовления из металла, все части, в том числе болты и гайки, нужны из нержавейки.

В барабане стиральной машинки все лишние, большие отверстия глушатся с помощью резиновой прокладки, стянутой металлической пластинкой. Если потребуется, в барабане дополнительно пробиваются тонкие отверстия, диаметром 1 мм.

Из деревянных реек собрать такой узел несложно. Количество материала будет зависеть от потребности в объёме:

  1. Необходимый объём бочонка для обработки урожая с собственного огорода получится из 20 деревянных плашек высотой от 40 до 50 см, шириной 50-60 мм, толщиной от 20 мм.
  2. Потребуются 3 металлические ленты шириной 2-3 см и толщиной 1 мм для крепления дощечек. Из них получатся стягивающие обручи.
  3. Для фиксации дощечек берутся 60 шурупов и 3 пары болт – гайка из нержавейки.

Из инструментов потребуются:

  • отвёртка или шуруповёрт;
  • наждачная бумага;
  • ножовка по металлу или дереву.

В результате получится негерметичный бочонок без дна. Рассмотрим по шагам:

  1. Все деревянные планки ножовкой ровняются по высоте и обрабатываются наждачной бумагой, чтобы убрать заусенцы, шероховатости и отшлифовать.
  2. Две металлические ленты кладутся параллельно между собой на расстоянии по 5 см от верха и низа получаемого узла и третья посередине.
  3. Плашки раскладываются поперёк лент с зазором 10-12 мм между собой.
  4. Шурупами дощечки крепятся к лентам.
  5. Полученная конструкция сворачивается, а ленты скрепляются на концах болтами.

Будет лучше, если яблочную массу положить в мешки из сетчатой ткани. Либо берутся отрезы ткани, и плоды заворачиваются в них, как в конверт. Весь жмых останется в ткани, а в чистый сок стечёт в приготовленную посуду. Ткань выступает как дополнительный фильтр.

Дренажная решётка

В таком агрегате обязательны дренажные прокладки, они помогают распределить нагрузку пресса и лучше отжать сок. Обычно они изготавливаются из дерева:

  1. Берётся либо достаточно широкая и толстая доска, либо из нескольких плашек, в 2-3 слоя с поперечной укладкой.
  2. Плашки стягиваются шурупами или гвоздями. Соединение шурупами надёжнее.

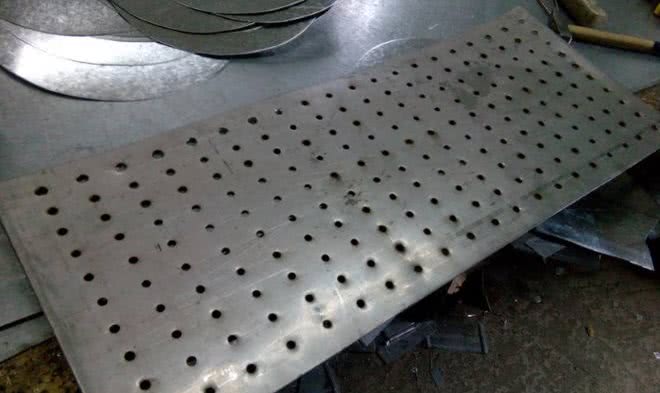

  3. В полученной прокладке сверлятся отверстия для стекания сока. Такая дренажная конструкция делается с учётом возможного большого давления на неё.
  4. В резервуар укладываются тканевые мешки с резаными яблоками или яблочной массой, иногда яблоки кладут целыми. Если это резаные или целые яблоки, то рекомендуется укладывать один слой мешок с плодами, второй слой, дренажную решётку и так далее.

Если в мешке тёртая масса, то можно класть в один слой 2-3 мешка, в зависимости от того, как мелко натёрты плоды.

Измельчитель

В случае, если пресс мощный и яблоки небольшие и не сильно жёсткие, то можно их давить целиком. Если жёсткие и крупные и пресс средний по мощности, то надо нарезать плоды или перетереть.

Как вариант используется шнековый механизм для измельчения или делается сразу шнековый пресс.

Как сделать пресс для отжима сока

Сложности в самостоятельном изготовлении возникают, потому что неизвестно какие материалы нужны, где взять чертежи и в какой последовательности надо собирать. Из-за этого уйдёт много времени, сил и нервов.

Независимо от того, какого типа будет пресс, создаётся рама. Она бывает из деревянных брусков, металлических пластин или швеллеров. Если нет сварочного аппарата, используйте болтовое соединение.

Механический

Имеется в виду ручной привод. Конструкция может быть:

  • шнековая;
  • винтовая;
  • из обычного домкрата;
  • можно использовать редуктор, это уменьшит усилие.

Приводится в действие мускульной тягой через поворот рукоятки, насаженной на вал.

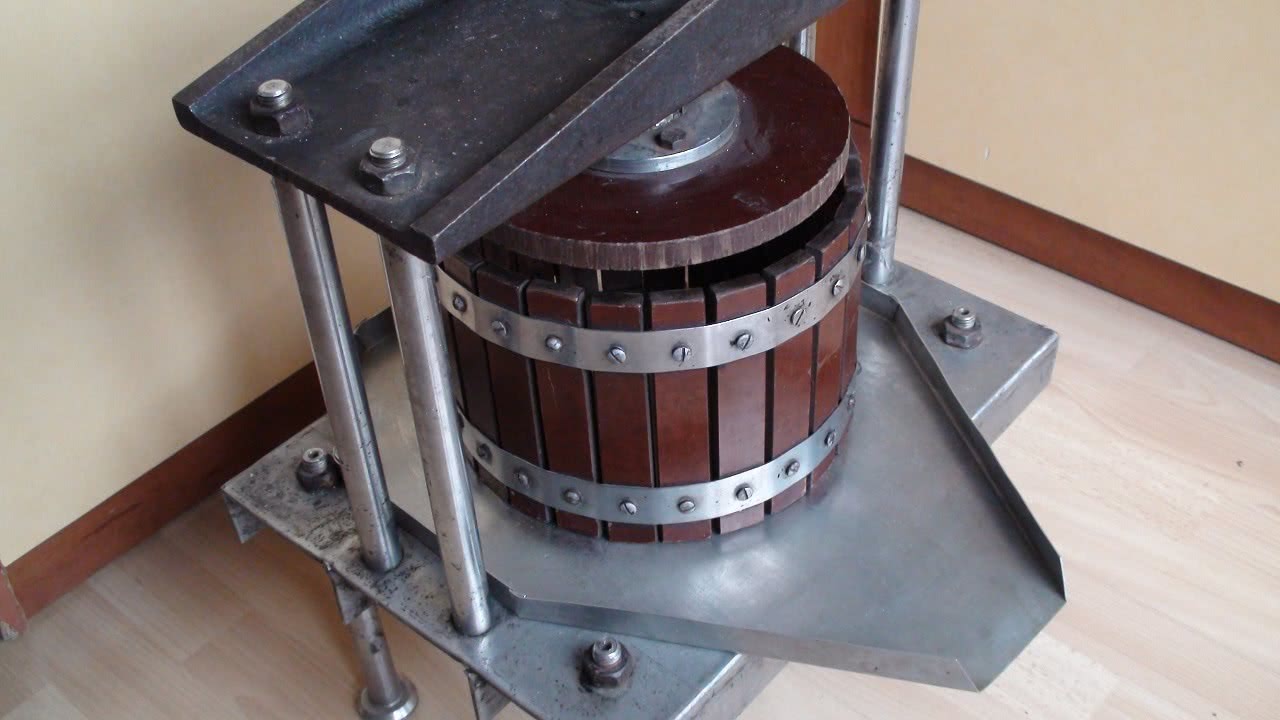

Механический пресс.

Гидравлический

В качестве гидравлического узла используется гидравлический домкрат:

  1. Ставится на поршень или узел его заменяющий.
  2. Верх упирается в раму.
  3. Нагнетая давление внутри домкрата, создаётся давление на поршень пресса. За счёт этого выжимается сок.


Схема работы гидравлического пресса.

Шнековый

Принцип работы такой же, как у обычной шнековой соковыжималки. Только шнек большего размера, потому что обработать надо большее количество плодов. Электродвигатель, в случае электрического привода, надо выбирать мощный и низко оборотистый или подключать через редуктор.

Шнек надо заказать у специалиста. Самому его сделать без специального оборудования и навыков не получится. Далее порядок действий такой:

  1. Лист металла скручивается в цилиндр с внутренним диаметром чуть большим, чем шнек.
  2. Чем меньше зазор, тем больше сока получится на выходе и тем суше жмых.
  3. По образу и подобию мясорубки, в верхней части цилиндра вырезается отверстие для установки загрузочной камеры.
  4. Шнек насаживается на вал, с одной стороны, на валу крепится втулка для соединения с двигателем, с другой стороны, ставится сито.
  5. Шнек, размельчая и продвигая массу яблок, вдавливает их в сито, так происходит отжим.


Шнековый пресс.

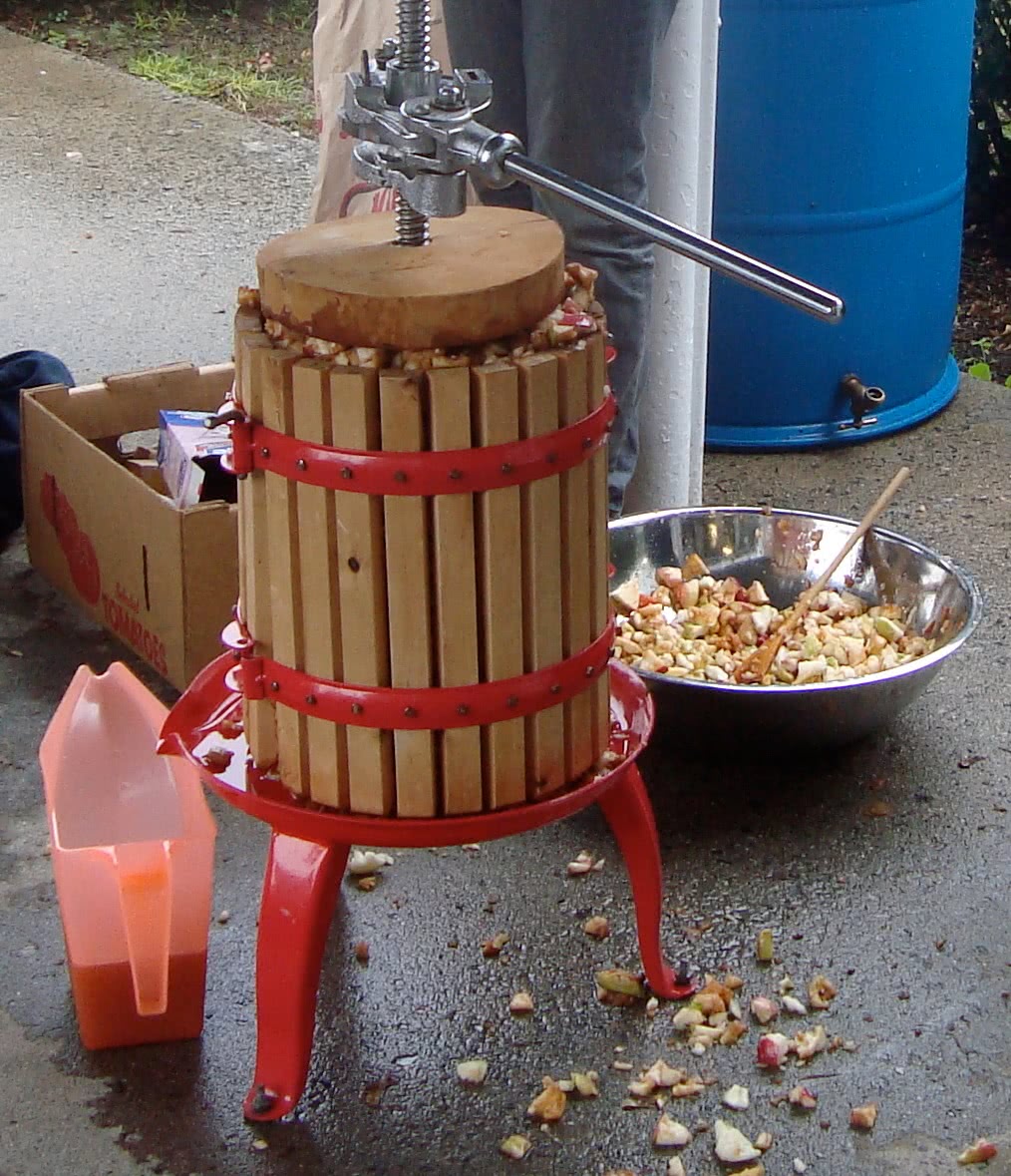

Винтовой механизм

Последовательность работ по созданию винтового пресса:

  1. В верхней части рамы нарезается резьба.
  2. В неё вкручивается винт.
  3. Он упирается в поршень.
  4. Если нет возможности нарезать резьбу, то делается отверстие чуть большего диаметра, чем винт, и он просовывается в это отверстие сверху.
  5. На винт накручивается гайка, удерживается гаечным или разводным ключом и вращается винт.
  6. В случае рамы из металла и наличия сварочного аппарата, гайку можно приварить к раме.
  7. К винту делается рукоятка в случае механического варианта, то есть ручного привода.
  8. Продевается в него и за счёт кручения рукоятки, винт отправляет поршень вниз, оказывая на него давление.
  9. Если вариант с электроприводом, то винт соединяется с валом электродвигателя или через редуктор.
  10. При соединении напрямую с валом, двигатель берёт мощный с малым количеством оборотов в минуту.

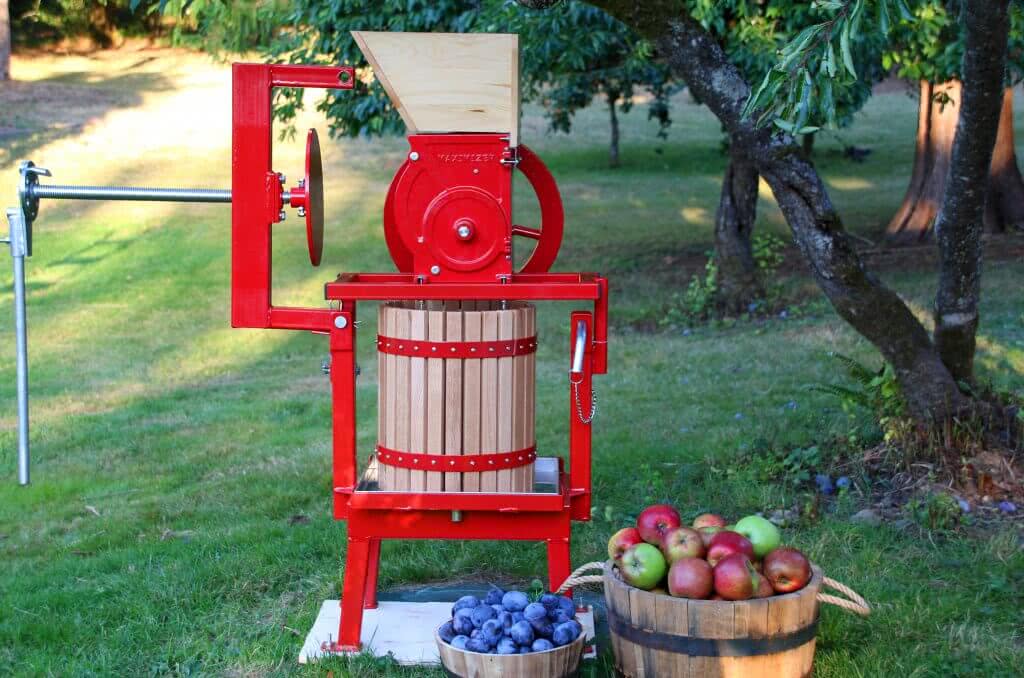

Комбинированный тип

Встречается редко, но даёт возможность лучше отжать сок. Отличие только в том, что сверху на поршень воздействие идёт от винта, а снизу от гидравлического домкрата.

Плюсы и минусы

Яблочный сок является полезным напитком. Свежевыжатые, или самостоятельно законсервированные соки обогащают организм полезными веществами и витаминами. При использовании домашних яблок, выращенных самостоятельно, качество сока намного превосходит тот продукт, что представлен на полках магазинов. Среди плюсов использования пресса для яблок можно выделить:

  • регулярное обеспечение себя и домочадцев качественным напитком;
  • возможность регулярно изготавливать новую партию продукции, не кипятить и не стерилизовать продукт, что помогает сбережению полезных свойств и витаминов;
  • возможность изготовить данный аппарат самостоятельно и эксплуатировать его на протяжении нескольких сезонов;
  • использование данного аппарата для отжатия сока из других плодово-ягодных культур;
  • бесшумную работу аппарата во время отжатия сока;
  • экономию средств, выплачиваемых на аренду соковыжималок или пользование услугами пресса.

Данные виды соковыжималок имеют не только достоинства, но и недостатки, проявляющиеся во время эксплуатационного периода. Среди таковых можно перечислить:

  • прикладывание физических усилий для отжатия даже небольшой порции;
  • регулярное техническое обслуживание в течение сезона;
  • необходимость тщательного промывания от сильной струи воды (желательно со шланга) всех деталей, принимающих участие в отжатии сока;
  • большие габариты аппарата, который необходимо сохранять в чистом и сухом месте на протяжении всей зимы.

И всё же такими аппаратами с успехом пользуются многие любители яблочного сока и владельцы земельных участков. Но следует выбирать эргономичный аппарат, окупаемый в течение сезона и оправдывающий свое предназначение. Перед покупкой габаритного аппарата следует подумать о месте его сбережения в течение зимы. Некоторые аппараты являются очень тяжелыми и трудно транспортируемыми.

Шнековый самодельный пресс

Шнековый пресс напоминает мясорубку. Работает он от электрического двигателя, который вращает шкив при помощи ременной передачи. В подающую камеру загружается сырье, шнек его измельчает и продавливает через сито. На выходе шнековый пресс дает сок с мякотью.

Для домашнего изготовления это самый сложный вариант. Чтобы его собрать, потребуются чертежи и схемы, а также:

  • Прочный корпус из нержавеющей стали,
  • Шнековый пресс, который ставится внутри корпуса,
  • Емкость для приёма сырья,
  • Емкость для готового сока,
  • Электрический двигатель, дающий от 1500 оборотов в минуту.

Конструкцию собирают на металлической раме. В качестве корпуса можно использовать корпус от обычной или электрической мясорубки. В него устанавливается шнековый пресс, который при помощи привода крепится к двигателю. На выходное отверстие монтируют сито с нужным диаметром ячейки. В качестве емкости для готового сока можно использовать банки, кастрюли или тазы.

Производительность такой машины — до 7 литров сока за 5 минут.

Поделиться в соц. сетях:

Если у вас нет в хозяйстве соковыжималки, а на даче каждый год большой урожай яблок, из которых нужно приготовить сок, то вам необходим механический пресс. Подобная ситуация возникает и у любителей вина, которые не желают вручную мять сочные ягоды или топтать их. Домашние умельцы предлагают изготовить пресс своими руками для переработки фруктов. В данной статье мы рассмотрим, как сделать пресс для яблок своими руками.

Советы по выбору

Выбрать эргономичной пресс поможет взвешивание преимуществ и недостатков каждого конкретного типа. Для приобретения качественного, эргономичного, требуемого в конкретной ситуации аппарата в первую очередь следует разобраться с его предназначением и подумать о возможностях его эксплуатации. Следует задуматься над следующими вопросами:

  1. Планируемый объём отжимаемого сырья в течении одного дня;
  2. Количество яблок, которое планируется обрабатывать за один раз;
  3. На сколько сезонов работы приобретается аппарат;
  4. Требуемое время на техническое обслуживание;
  5. Место для хранения соковыжималки;
  6. Если ли целесообразность приобретения электрического аппарата.

Раздумывая над вышеописанные вопросами, получается выбрать наиболее качественный и экономичный аппарат. Если он необходим для промышленного производства сока, рекомендуется выбирать электрический. Такие соковыжималки работают на больших объёмах. Используемые на дачах и садовых участках варианты могут быть с чашами от 10 до 50 л, а для домашнего использования (для отжатия порции сока на большую компанию или на несколько дней приёма) достаточно выбрать аппарат с чашей 3-5 л. Качественный аппарат, отслужив один год, пригоден для дальнейшего использования лишь в случае правильного сбережения в течение зимы.

Червячный механизм или гидравлический домкрат: что выбрать?

Винтовой (червячный) механизм в прессе реализовывается в виде крупного винта (резьбовой оси) с гайкой или механического домкрата. Последний вариант гораздо проще – можно купить в магазине запчастей или достать из багажника автомобиля, не потребуется ничего искать, подгонять, вытачивать и сваривать.

Конструкции на основе гидравлического домкрата значительно производительнее (усилие от 1т), чем механические, и требуют минимум трудозатрат со стороны человека. Бутылочные гидравлические домкраты дают возможность отжимать сок быстро и в больших объемах. Они удобно вписываются в любую конструкцию.

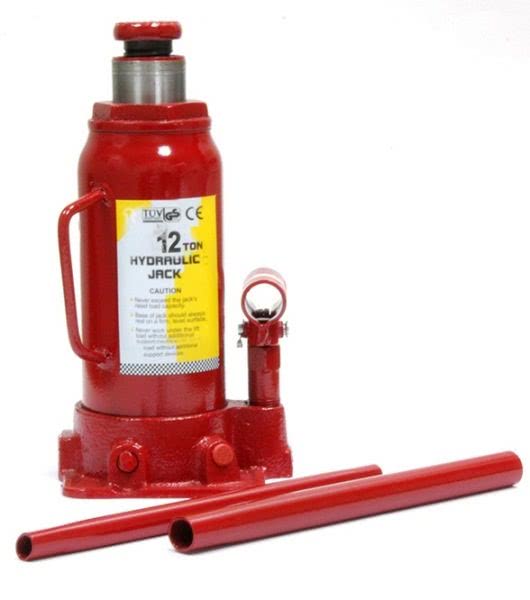

Бутылочный гидравлический домкрат

Можно сконструировать пресс со съемным механизмом, тогда не придется специально покупать домкрат, а можно воспользоваться дежурным в багажнике. Ведь урожай яблок бывает хорошим не каждый год.

Применение жмыха

Жмых отлично подойдёт не только в качестве ароматной наживки, но и станет прекрасным ингредиентом в приготовлении прикормки для вашей добычи. Ведь первостепенным моментом является именно заманивание рыбы на нужную территорию для последующей её ловли.

Для изготовления стоит придерживаться следующих нюансов:

  1. Лучше всего подходит использование жмыха вместе с крупами, ведь так ваша прикормка не будет разваливаться у самой поверхности воды, а дойдёт до самого дна. При этом, наличие в составе различных круп придаст вашей приманке более насыщенный аромат, что позволит насладиться богатым уловом.
  2. Крупу не следует доваривать до конца, ведь тогда она будет оказывать слабительное воздействие на добычу, и та, в свою очередь, не сможет ей быстро насытиться.
  3. Готовую сваренную кашу смешивают с необходимым количеством макухи до состояния определенной консистенции и смело используют полученную смесь в качестве прикормки.

Как сделать основные детали прессов

Изначально нужно подготовить металлическое основание, затем формировать верхнюю половину рамы, располагаемую горизонтальным образом. Для нее подбирают очень прочный материал с толстыми стенками, что позволит исключить деформацию составляющих при нагрузке. Исключить коррозию можно, обработав поверхность рамы краской. Затем на основание укладывают фанеру, сверху устанавливают бачок с поддоном. Фанеру покрывают лаком.

Поддон

Если пресс изготавливается самостоятельно, важно правильно изготовить поддон. Здесь иногда используют большой горшок, где возле бортика вырезают круглое отверстие и закрепляют трубочку

Посредством этой трубочки сок будет стекать из поддона в приемник. Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку.


Поддон можно сделать из большой тарелки или из подставки под цветочный горшок

Фильтры

Фильтрами служат мешочки, в которые складывают мезгу. Лоскуты ткани, которые нужны для изготовления мешочков с плодами, должны быть прочными. Для этого подходят: бязь, хлопок или мешковина. Некоторые используют льняное полотно. Плотность ткани не должна уменьшать ее фильтрационные качества, но и не должна быть ворсистой.


Для фильтрации сока стоит использовать прочную ткань с мелкой сеткой, например, лавсан или полиэстер.

Дренажная решетка

Решетку для дренажной функции в виде корзины можно смастерить из дубовых, березовых или буковых дощечек. Выбирают такие, толщина которых равна 20 мм и более. Для этого берут несколько одинаковых дощечек, две стальные полосы, саморезы, имеющие специальное покрытие. Дощечки прикручивают к полосам, загибают полосы по кругу, закрепляют болтами. Корзина готова. Расстояние между планками около 10 мм. Не стоит брать пластинки из ДСП, такой материал будет выделять в сок смолы, опилки и прочие вредные вещества.

Для пошива мешочков используют любую прочную ткань, которая не порвется при давлении сырья. Кроме того, ткань должна обладать фильтрующими свойствами.

Измельчитель

Эта деталь является обязательной частью прессов, поскольку их модели работают в комплексе с такой составляющей любой отжимающей конструкции. Наиболее простым среди подобных измельчающих механизмов считается барабан-терка из стали, который помещают в самодельный кожух с отверстием для загрузки мезги. При повороте ручки измельчитель приводят в движение, превращают плоды в мезгу.

Делают его из листа влагостойкой фанеры, листа антикоррозийной стали или деревянных дощечек. Полученный бункер монтируют на круговой вал. Ко дну бункера крепят два брусочка для устойчивости. Внизу полученной емкости врезают валик из деревянного материала, на которые накручены саморезы по спирали. Ось вращения элемента выводят наружу, вставляют дрель в него. Он будет играть роль измельчительного барабана. Для этого можно воспользоваться обычной скалкой, которая есть на каждой кухне.

Изготавливая модель приспособления для получения сока, следует обратить внимание на ее устойчивость. Чтобы справиться с этой проблемой внизу рамы приваривают три куска трубы с квадратным сечением

Они будут вместо ножек придавать агрегату устойчивость. В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон.

Самостоятельно сделать пресс для качественного отжима для получения любого сока можно, не затрачивая на это больших денежных средств или специальных умений, навыков или знаний. Использования сложного оборудования тоже не требуется.


Силовой элемент конструкции


Поршень

Популярные производители

На российском рынке представлены в основном модели отечественных и китайских компаний. Последние обычно выполнены из нержавеющей стали. Достаточно высок риск приобрести изделие, которое вступит в реакцию с кислотами и добавит неприятный привкус конечному продукту, поэтому лучше выбрать пресс для сока от производителей РФ.

Фирма Особенности Популярные модели
Фермер Использует современные технологии для выпуска оборудования для переработки сельскохозяйственной продукции СВР-01М из нержавеющей стали — производительность до 15 л/ч, управление ручное. Дополнительно используется для прессования сыров домашнего изготовления и получения воска
Магарыч Основная задача — защита населения от контрафактного алкоголя через выпуск продукции для изготовления качественного домашнего алкоголя СПМ 15 — по основным характеристикам такая же, как предыдущая модель. С ее помощью можно спрессовать еще и мясо
Форком Производство по европейским стандартам, линейка продукции включает не только прессовые соковыжималки, но еще измельчители, шинковки, сыроварни и многое другое Муромец П — от предшественников отличается производительностью (30 литров в час) и системой управления (пневмопривод)
Добрый жар Занимаются производством товаров для самогоно- и пивоварения, консервирования, виноделия. Начинали с маленькой компании, но за семь лет превратились в крупный завод Кроме нержавеющий стали, в изделии используются каучук и латунь. Подходит для больших объемов производства (производительностью до 100 литров в час). Работает на гидравлическом управлении, имеется клапан сброса давления


Добрый жар


Магарыч


Фермер


Форком

Особенности модели

Выгодные отличия от моделей конкурентов заключаются в:

  • улучшенной центрифуге;
  • сменной терке;
  • автоматическом отводе жмыха;
  • высокой производительности;
  • долгой непрерывной работе.

Улучшенная центрифуга

Сито сепаратора имеет конусообразную форму и совмещает преимущества цилиндрической и конусной конструкции. Небольшой угол наклона обеспечивает эффективный отжим, почти как у цилиндрических аналогов. При этом исключен их характерный недостаток — чрезмерное накопление жмыха. За счет этого увеличивается продолжительность работы.

Сменная терка

В конструкции сито и терка установлены отдельно друг от друга. Для крепления терки используется осевой винт с эластичной прокладкой. Такая установка удобна при обслуживании. А с возможностью смены вариантов терки на соковыжималке можно шинковать овощи, например, капусту для салата.

Автоматический отвод хмыха

Работая на конкурирующих аналогах, приходится периодически останавливать работу и удалять жмых. Это замедляет переработку и предполагает еще и дополнительную чистку устройства. В Садовой соковыжималке отходы выводятся автоматически. Это способствует ускорению работы, облегчает обслуживание после использования.

Производительность и время непрерывной работы

По отзывам владельцев аппарат способен переработать ведро яблок за пять минут. В инструкции указана такая обработка — 50 килограммов фруктов за час. На выходе получается от 20 до 30 литров сока в зависимости от конкретной модели. В техпаспорте нет данных о времени непрерывной работы, но опыт пользователей показывает возможность достаточно долгой работы без вмешательства оператора.

Садовая соковыжималка отлично справляется с поставленными задачами, отличается простой и надежной конструкцией. Устройство может исправно проработать несколько лет, что свидетельствует о его долговечности. Незначительные дефекты можно легко устранить самостоятельно с помощью резервных деталей, которые идут в комплекте.

Какие материалы потребуются

Чтобы самостоятельно сделать стандартный пресс не требуется специальных навыков и чертежей. Отмерять, отпилить рейку, забить гвоздь или завинтить гайку при желании сможет каждый. Необязательно владеть сварочным аппаратом, любую конструкцию можно воспроизвести в деревянном исполнении с помощью обычных садовых инструментов.

Самодельный деревянный пресс для яблок

Для изготовления домашнего пресса из инструментов потребуются ножовка по дереву и металлу (или болгарка), сварочный аппарат, отвертки, плоскогубцы, молоток. Что касается материалов, то в ход идут в основном следующие:

  • металлический швеллер;
  • деревянные бруски, рейки, доски;
  • саморезы, болты и гайки;
  • бак или бочка, стальной лист из нержавеющей стали;
  • верстачный винт и гайка, вентиль, резьбовой стержень или домкрат – в зависимости от выбранной конструкции;
  • прочная ткань с хорошими дренажными свойствами для мешочков под яблоки: бязь, хлопок, джутовая мешковина, лен.

Деревянные элементы лучше выполнять из дуба, березы или бука, поскольку материалы из биологически активных пород деревьев (ель, сосна) могут изменить вкус сока.Из ДСП дренажные решетки не делать ни в коем случае: в продукт будет попадать мелкая пыль, пропитанная фенолформальдегидным клеем.

Изготовление технопланктона своими руками

Несколько лет назад никто и предположить не мог, что в ближайшем будущем сможет ловить толстолобик целенаправленно. Дело в том, что поймать толстолоба – это была редкая удача. Но сейчас многие используют техноплактон – специальную приманку для этой рыбы.

Технопланктон – это смесь сухих прикормок мелкого помола.

Обычно, он изготовлен в виде капсул, которые так и называются «палочки толстолоба». Главная задача технопланктона – пылить и мутить воду.

Наиболее популярным является венгерский технопланктон, оснащенный ароматными добавками на основе вишни, клубники, корицы, а также кукурузы и ванили.

Больше всего толстолобиков в реке Амур. Но распространили они свои владения на многие реки, пруды, и даже узкие каналы. Отправляясь на рыбалку, не забудьте приготовить технопланктон, принцип работы которого не отличается особой сложностью.

Типы устройств

Перед тем как сделать соковыжималку своими руками по собственному чертежу, нужно изучить принцип работы устройства. В зависимости от конструкционных возможностей процессы выжимки могут выполняться с соблюдением определенной последовательности стадий работы или одновременно.

Центробежные соковыжималки перерабатывают плоды до состояния кашицы. Они работают по схеме, в которой после измельчения центрифугой происходит отжим с помощью пресса. Шнековая соковыжималка позволяет извлекать из плодов сок в процессе переработки.

Подбор необходимых элементов конструкции проводят в зависимости от типа устройства для выжимания сока. Для упрощения процесса переработки фрукты измельчают, например, с помощью ручной свеклорезки. Сложные конструкции предполагают использование механического привода для измельчения.

Шнековые устройства по конструкции и внешнему виду являются близкими родственниками домашней мясорубки. С их помощью можно одновременно измельчать и выжимать сок, требуют больше затрат времени на изготовление.

Инструкция, как сделать соковыжималку в домашних условиях

Самостоятельно соковыжималку можно изготовить из любой стиральной машины-автомат – с фронтальной или вертикальной загрузкой. Главное – чтобы был ременной привод, поскольку прямоприводная модель не подойдет.

Если у вас стиралка с фронтальной загрузкой, придется положить ее на спину, люком вверх.

Подготовка к работе

Сначала достаньте из корпуса машины все детали, которые больше не нужны: насос, прессостат, заборный клапан, сливной фильтр и панель управления.

Облегчить работу помогут заранее подготовленные чертежи и рисунки. Так вы сможете последовательно выполнять все действия, сверяясь со схемой.

Приготовьте необходимые детали:

  • две металлические сетки размером 30х6 см;
  • болты с гайками на 3 мм;
  • посуда для сбора сока;
  • сливной патрубок;
  • резиновые заглушки.

Также понадобятся инструменты:

  • отвертки и гаечные ключи;
  • болгарка;
  • сварочный аппарат;
  • дрель;
  • пассатижи;
  • молоток;
  • ножницы по металлу.

Перед тем, как положить машину, подготовьте бруски-подставки, на которых она закрепится.

Подготовьте корпус к переделке

Как это сделать:

  • Все отверстия в барабане нужно заварить сваркой, поскольку они слишком большие.
  • Просверлите по периметру барабана множество мелких отверстий.
  • Теперь соберите бак обратно, ввинчивая шурупы. Если бак был неразборный, заранее нужно подготовить отверстия для саморезов.

Поставьте бак обратно в корпус, верните на место уплотнительную резину и пружины-амортизаторы.

Доработайте барабан

Поскольку для изготовления соковыжималки самому понадобится большинство деталей от стиралки, то обойдется она вам почти бесплатно. Но чтобы барабан стал полноценным измельчителем для яблок и прочих фруктов, его нужно доработать.

Изготовьте терку. Дело в том, что отверстия, расположенные на поверхности барабана слишком большие. Они будут превращать плоды в пюре, а не сок. Поэтому возьмите заготовленные полоски сетки, установите их по кругу, между ребрами барабана. Закрепите сетку на месте мелкими шурупами. При необходимости вы сможете снять сетку и почистить.

Измельчать фрукты и овощи поможет ребробойник, который нужно дополнительно заточить. Не забудьте к сливному отверстию прикрепить патрубок. Конструкция готова, осталось подключить мотор.

Чтобы правильно подключить двигатель, действовать нужно по электрической схеме. Мы уже описывали это в других статьях, поэтому посмотрите видео по теме:

Что собой представляет пресс для яблок

В зависимости от навыков и знаний можно создать пресс своими руками нескольких типов. Каждый из них имеет свои особенности изготовления и эксплуатации.

Распространенные виды:

  1. Механический. Самый популярный среди садоводов-любителей. Его легко создать своими руками. Не требует больших затрат. Собрать такой пресс можно всего за день, а прослужит он не менее 10 лет.
  2. Гидравлический. Для его использования не нужно прилагать много сил. Самый популярный пресс такого вида создан из домкрата. За счет нажатия на рукоять, механизм приходит в действие. Устройство способно выжать до 75% сока от всего объема сырья.
  3. Комбинированный. Устройство имеет домкрат и винт. Эта особенность отличает аппарат от других. Сначала сырье обрабатывают с использованием винта, а после при помощи домкрата. Такой подход сокращает время получения напитка, радуя дачника количеством сока.

Изготовление яблочного сока в домашних условиях очень полезно. Полученный продукт отличается натуральностью, по сравнению с покупными напитками.

Применение пресса для яблок имеет ряд преимуществ:

  • обеспечение семьи напитком высокого качества;
  • возможность регулярно обрабатывать полученный урожай, делать заготовки на зиму;
  • легкость изготовления аппарата и его использования;
  • возможность эксплуатации в течение нескольких лет;
  • механизм работает бесшумно.

Во время работы можно отметить несколько недостатков пресса:

  • добиться большой производительности сложно, для этого придется приложить много времени и сил;
  • аппарат требует постоянного обслуживания;
  • все детали пресса нужно тщательно промывать под большим напором воды;
  • самодельная соковыжималка довольно громоздкая, требуется много места для ее хранения.

Заготовка листа из нержавеющей стали с просверленными отверстиямиСгибание заготовки в цилиндрНижняя часть рамы из профильной трубыВерхняя часть с гайкой для винтаГотовый пресс

Из машинки активаторного типа

Центробежную соковыжималку также можно изготовить из стиральной машины активаторного типа. Активатор и вал снимаются со дна бака, устанавливается вал нужного диаметра. На резьбу вала гайками под углом 60 градусов устанавливаются три ножа. Отверстие слива закрывается. Сетка из нержавейки с ячейкой примерно 1,5 мм укладывается на стенку центрифуги с перекрытием 40-50 мм. На дно кладут комплектную резиновую крышку, заткнутую пробкой. Всё промывают питьевой содой. Реле таймера отключают или заклинивают его тумблер.

Яблоки по несколько штук опускают в бак на движущиеся ножи. Плоды 20-30 минут измельчаются. За раз в центрифугу перемещают не более 3-х литров полученного пюре, чтобы оно не вылилось. Через 2-3 минуты вынимается сетка с отходами.

Собранный аппарат готовит 10-12 литров сока с мякотью в час, работает с сочными плодами. Чтобы убрать осадок, сок отстаивают, а затем пропускают через марлю.

Тип сырья

Прессы бывают универсальными или специальными. Универсальные могут работать с любым типом сырья: ягодами, фруктами, твердыми фруктами и овощами, косточковыми ягодами. Многие универсальные прессы подходят и для отжима масла.

Специальные прессы предназначены для работы с одним типом сырья. Как правило, это прессы для ягод, мягких фруктов. На них не рекомендуется давить твердые фрукты или овощи.

Например, профессиональный пресс для цитрусовых и гранатов способен переработать около 50 кг фруктов за час. Он пригодится не только любителям крафта, но и будет полезен владельцам заведений общепита, где подают свежевыжатые соки. Стоимость пресса – 23 800 рублей.
