Солнечная батарея своими руками: делаем солнечную батарею в домашних условиях

Солнечные панели своими руками

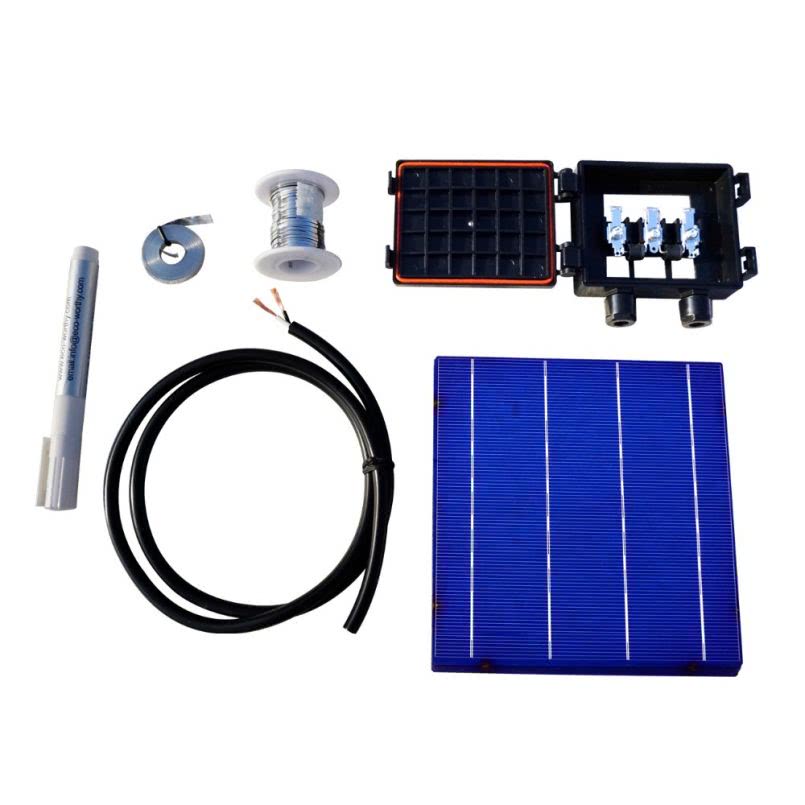

А теперь о том, как сделать солнечную батарею. Первым, что придется приобрести, будет набор преобразующих пластин, количество которых зависит от мощности самодельной гелиоэлектростанции. Для одной батареи нужно будет 36 штук. Можно воспользоваться набором Solar Cells, а также приобрести поврежденные элементы или с дефектами – это скажется лишь на внешнем виде батареи. Если они рабочие, то на выходе получится почти 19 Вольт. Спаивать их нужно с учетом на расширение – оставляя зазор до пяти миллиметров между ними. Устройство солнечной батареи своими руками требует предельной внимательности при исполнении пайки фотопластинок. Если пластинки приобретались без проводников, то их необходимо напаивать вручную. Процесс сложный и ответственный. Если работа выполняется паяльником на 60 Вт, лучше всего последовательно с ним подключить простую стоваттную лампочку.

Качество пайки – основное требование к безупречной работе солнечных батарей. Перед установкой подложки необходимо все места пайки протестировать. Выводить ток рекомендуется с использованием проводов малого сечения. Например, акустическим кабелем с силиконовой изоляцией. Все проводники необходимо закрепить герметиком.

Затем стоит определиться с поверхностью, на которую эти пластины будут крепиться. Вернее, с материалом для ее изготовления. Самым подходящим по характеристикам и легкодоступным является стекло, которое имеет максимальную пропускную способность светового потока по сравнению с оргстеклом или карбонатом.

Следующим шагом станет изготовление короба. Для этого используется алюминиевый уголок или деревянный брус. В каркас на герметик сажается стекло – желательно тщательное заполнение всех неровностей. Следует заметить, что герметик должен высохнуть полностью – во избежание загрязнения фотопластинок. Затем на стекло крепится готовый лист из спаянных фотоэлементов. Способ крепления может быть различный, но солнечные батареи для дома, отзывы о которых распространены, закреплялись в основном с помощью прозрачной эпоксидной смолы или герметика. Если эпоксидку наносят равномерно на всю поверхность стекла, после чего на нее помещают преобразователи, то герметиком крепят в основном на каплю посредине каждого элемента.

Для подложки используется различный материал, который также крепится на герметик. Это могут быть и древесно-стружечные плиты небольшой толщины или лист ДВП. Хотя можно, опять же, залить и эпоксидной смолой. Корпус батареи должен быть герметичным. Сделанная таким способом солнечная батарея своими руками, схема сборки которой оговаривалась выше, даст 18–19 Вольт, обеспечив зарядку 12-вольтового аккумулятора.

Общий принцип выбора и компоновки деталей для солнечных батарей

В связи с последними требованиями к производству электрической энергии, которые направлены на переход с традиционного сырья, используемого при его производстве, тема солнечных источников питания принимает все более практическое значение. Массовое производство элементов для создания собственной электрической сети уже предлагает потребителю различные варианты обеспечения автономной электроэнергией. Но пока еще стоимость автономного солнечного источника питания достаточна высока и недоступна для массового потребителя.

Но это не значит, что нельзя смастерить солнечные батареи своими руками. При этом просто необходимо определиться со способом сборки такого устройства. Или, приобретая отдельные элементы, компоновать их самостоятельно, или делать все составные части собственноручно.

Из чего, собственно, состоит система питания, основанная на преобразовании солнечной энергии в электрический ток? Основным, но не последним из ее элементов, является солнечная батарея, конструкция которой была рассмотрена выше. Вторым элементом в схеме является контроллер солнечной батареи, задача которого состоит в контроле зарядки аккумуляторных батарей электрическим током, полученным в солнечных батареях. Следующей частью домашней солнечной электростанции является батарея электрических аккумуляторов, в которой и накапливается электричество. И последним элементом «солнечной» электрической цепи будет инвертор, позволяющий полученное электричество небольшого вольтажа использовать для бытовых приборов, рассчитанных на 220 В.

Рассматривая каждый элемент домашней гелиоэлектростанции отдельно, можно увидеть, что каждый ее элемент может быть приобретен в розничной сети, на электронных аукционах и т. д. или собран собственноручно. И даже контроллер солнечной батареи своими руками можно изготовить – при наличии определенных навыков и теоретических знаний.

Теперь что касается задач, которые ставятся перед собственной электростанцией. Они просты и сложны одновременно. Простота их в том, что солнечная энергия используется для определенных целей: освещения, отопления или полного обеспечения потребностей жилища. Сложность – в правильном расчете требуемой мощности и соответствующем подборе комплектующих частей.

Преимущества и недостатки

К преимуществам солнечной батареи относятся:

  • простота монтажа и обслуживания;
  • отсутствие вреда для окружающей среды;
  • небольшая масса панелей;
  • бесшумная работа;
  • независящие от распределительной сети поставки электрической энергии;
  • неподвижность элементов конструкции;
  • небольшие денежные затраты на изготовление;
  • долгий срок эксплуатации.

В число недостатков солнечной батареи входят:

  • трудоёмкость процесса изготовления;
  • бесполезность в тёмное время суток;
  • потребность в большой площади для установки;
  • восприимчивость к загрязнениям.

Хотя изготовление солнечной батареи является трудоёмким процессом, её можно собрать своими руками.

Как работает технология

Принцип действия солнечных батарей основан на возможности взаимодействия солнечного света (а это электромагнитное излучение) с веществом. При этом взаимодействии энергия фотонов (световых частиц) передается электронам вещества, то есть, энергия света преобразуется в постоянный электрический ток.

Явление было открыто еще в 19 веке, и получило название фотоэлектрического эффекта (фотоэффекта). Для его возникновения и поддержания необходимы фотоэлектрические преобразователи (фотоэлементы), полупроводники по способу функционирования.

Полупроводник – материал с избытком или недостатком электронов. В полупроводниковом элементе имеется два слоя с разной проводимостью. Слой с лишними электронами играет роль катода, слой с недостатком электронов – анода. В большинстве современных изделий роль полупроводников выполняют кремниевые пластины, обладающие необходимыми полупроводниковыми свойствами.

Отдельные фотоэлементы имеют слишком малую мощность, чтобы питать электроприбор. Поэтому их объединяют в электрическую цепь, которая формирует то, что называют солнечной батареей (или панелью). Устройство имеет следующее строение:

  • Изделие выглядит как панель, в которой заламинированы кремниевые пластины, ответственные за преобразование энергии.
  • Сверху панель защищает закаленное стекло. Чтобы повысить эффективность, выбирают марку стекла с низким содержанием оксидов железа. Благодаря такому решению достигается высокая прозрачность, что также играет на эффективность системы.
  • Благодаря ламинации панель получается полностью герметичной, а используемые материалы делают ее стойкой к ветровым и снеговым нагрузкам.

Возможные варианты обустройства солнечного отопления

Варианты сооружения системы солнечного отопления полностью зависят от пожеланий владельца домохозяйства:

  • Применение фабричных изделий. Покупка готовых коллекторов с самостоятельной установкой и монтажом.
  • Сооружение пилотного проекта.  Он нужен для проверки эффекта от использования системы для дальнейшего производства точных расчетов.
  • Самостоятельное выполнение полного цикла работ.  Расчет, проектирование, сооружение «с нуля» гелиосистемы, ее установка.

Вариант №1. Подразумевает выбор правильного места расположения солнечных установок, ведь от этого будет зависеть эффективность их использования. Для монтажа также потребуются специальные навыки.

Рассчитывать же количество панелей не понадобится – достаточно будет озвучить все свои пожелания фирме-поставщику оборудования. Еще нужно будет ответить на уточняющие вопросы менеджеров – все, подбор оптимального количества панелей (коллекторов) произойдет безо всяких сложностей.

Для монтажа гелиоустановки своими руками на крыше нужно заручиться поддержкой как минимум одного помощника. Одному с такой работой справиться не удастся

Вариант №2 – сооружение пилотного проекта. Он будет оптимальным решением для сомневающихся людей. Ведь окончательное решение о замене системы отопления сложно сразу принять. Соорудить солнечный коллектор (воздушный или водяной) небольшого размера и проверить его «в действии» станет полезным опытом.

Оценив реальные затраты на изготовление, сопоставив их с рыночной стоимостью аналогичных систем и просчитав экономию от использования в хозяйстве, принять ответственное решение будет просто.

Вариант №3 – выбор настоящих мастеров.

Для полноценного отопления объекта понадобится провести колоссальную работу:

  • Просчитать нужную площадь гелиосистемы.
  • Определить место будущего монтажа, укрепить его.
  • Дополнительно утеплить жилище.
  • Приобрести все элементы для сооружения системы.
  • Соорудить солнечную батарею.

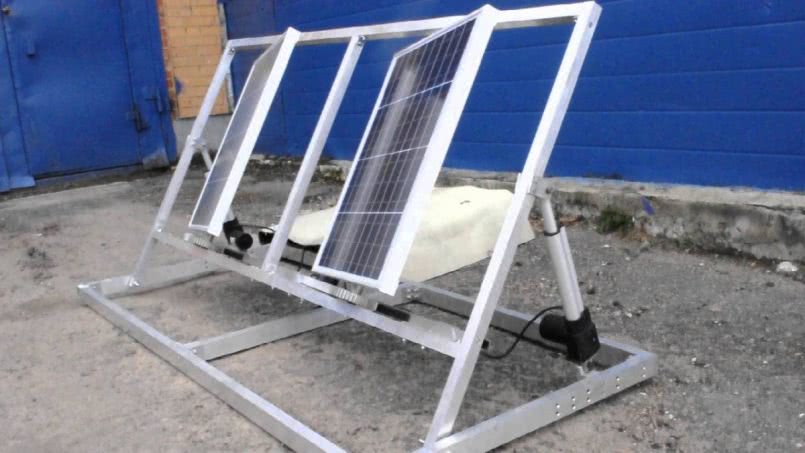

  • Установить сооруженную систему, ориентируясь на основные требования – угол наклона относительно падения солнечных лучей.

Выполнение полного цикла работ по устройству системы нельзя назвать легким делом, но процесс крайне увлекательный. К тому же, позволяющий сэкономить довольно солидную сумму.

Выбирая тип отопления, использующего солнечную энергию, следует определиться, будет ли оно дополнительно использоваться для нагревания воды и выработки электроэнергии (кликните для увеличения)

Монтаж

Сборка состоит из следующих шагов.

В пластинах необходимо припаять контакты. Иногда элементы продаются вместе с металлическими проводниками, но в другом случае те и другие соединяют пайкой.

Приготавливают каркас под размещение фотопластин. Рамки складывают из алюминиевых уголков (70 или 90 мм) или реек. Внутри наносят герметик. Задний корпус выполняют из ДСП с бортами до 2 см высотой, привинченными саморезами.

При расчете размеров оставляют зазор для элементов до 5 мм. В корпусе делают отверстия для вентиляции, шаг 10 см. Прозрачный элемент вставляют в раму, прикрепляется метизами на углах и сторонах.

Нужно смонтировать элементы, разложив их поверхностью вниз на стекло. Делают пайку с «+» на лицевой и «-» на обратной стороне. Соединяют контакты. Припаивают рядами. Затем элементы надо приклеить, нанеся в середину каждого герметик.

Затем цепочки переворачиваются вверх лицом и располагаются по предварительной разметке. Немного прижимаем, выводим на шину контакты через каркасные отверстия. Устройству нужен также диод Шоттки для блокирования обратного тока.

Работоспособные части, размещенные на подложке, переносят в корпус.

Герметизацию делают эпоксидным компаундом или силиконовым герметиком, что дешевле. Заливают полностью или между элементами.

Ждут просыхания после чего ставят оргстекло. В каркас можно подложить амортизирующий поролон. На стекло надавливают для удаления воздуха.

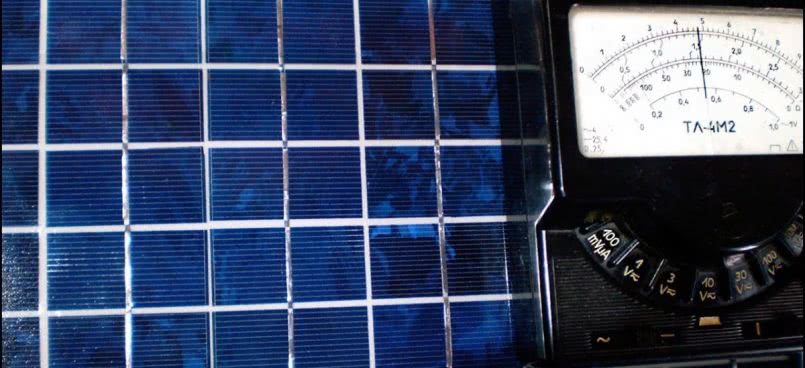

Осталось лишь вновь протестировать конструкцию и разместить в месте функционирования. Сделать ее не так просто, а также КПД несколько меньше, чем у промышленного образца.

Для тренировки рекомендуется сначала соорудить небольшой солнечный агрегат.

Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

  • специальный готовый химикат;
  • оксиды разных металлов;
  • тонкий теплоизоляционный материал;
  • чёрный хром;
  • селективную краску для коллектора;
  • чёрную краску или пленку.

Из подручных материалов

Ниже предлагаем вам рассмотреть изготовление солнечной батареи из подручных материалов, а именно:

  • Вариант 1-й – из медного листа.
  • Вариант 2-й – из алюминиевых банок.

Вариант 1

Для того чтобы сделать солнечную батарею из меди, вам потребуется подготовить такой материал:

  • Медный лист размером в 0,45 м2.
  • Зажимы (крокодильчики) – 2 шт.
  • Тестер для измерения электричества между 10 и 50 микроамперами.
  • Электроплита, мощностью от 1100 Ватт.
  • Пластиковая бутылка со срезанным горлышком.
  • Соль.
  • Теплая вода.
  • Наждачная бумага.

При наличии всего этого, можно приступать к работе, ниже приводится пошаговая инструкция:

Отрежьте кусок меди, равные размеру спирали на кухонной плите. Медь следует тщательно очистить от пыли и грязи.
При нагревании меди на плите происходят химические реакции медь начнет чернеть. Когда она приобрела такой окрас должно пройти полчаса. За этот период слой черного цвета должен стать толстым.
После этого выключите плиту. Кусок меди должен остыть. При этом процессе медная окись и сама медь начнет сжиматься с разной скоростью. Именно в этот момент и произойдет отслоение окиси.
Теперь, когда температура заготовки снизится до комнатной, помойте ее в теплой воде

Важно не отскребывать черные остатки окиси.
На следующем этапе можно начинать сборку солнечной батареи. Для этого отрежьте второй кусок меди, по размеру соответствующий первому.
2 листа сгибаете так, чтобы их можно было поместить в бутылку

Далее необходимо прицепить к ним зажим так, чтобы они не соприкасались друг с другом.
В завершение присоедините шнур от второго непрогретого куска меди на плюс, а от прогретого на плите к минусу.
На следующем этапе добавьте пару ложек соли в нагретую воду и перемешайте ее до полного растворения.
Полученный раствор вылейте в бутылку, где расположены медные заготовки. Пластины заливайте не полностью, от их краев оставьте 0,5 см.

Изготовленная таким методом солнечная батарея сможет давать несколько миллиампер даже в пасмурную погоду.

Вариант 2

В этом случае вам потребуются такие материалы:

  • Алюминиевые пивные банки.
  • Обезжириватель.
  • Деревянная рама.
  • Оргстекло.
  • Фольга.

Итак, работа по изготовлению такой батареи выглядит следующим образом:

  1. На первом этапе осуществляете подготовку банок. Для этого промойте каждую банку. Для потока и сборки тепла, дно банок пробивается.
  2. Поверхность банки необходимо обезжирить.
  3. По принципу конструктора, банки склеиваете друг на друга.
  4. Далее изготавливаете каркас для теплообменника из деревянных реек и оргстекла.
  5. В качестве подложки лучше всего использовать фольгу, так как этот материал имеет хорошие показатели по светоотражению.

Вот такими простыми и нехитрыми методами, можно сделать солнечные батареи из подручных средств.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

  • Сборка из уголка прямоугольного каркаса.
  • В каждом углу конструкции сверлятся отверстия под крепления.
  • Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
  • Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
  • Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
  • Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

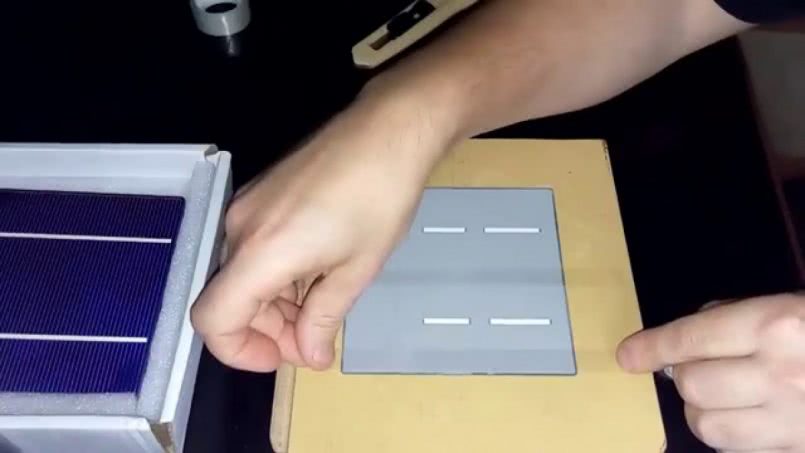

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

  • Шины размечаются и разрезаются на требуемое количество полосок.
  • Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.

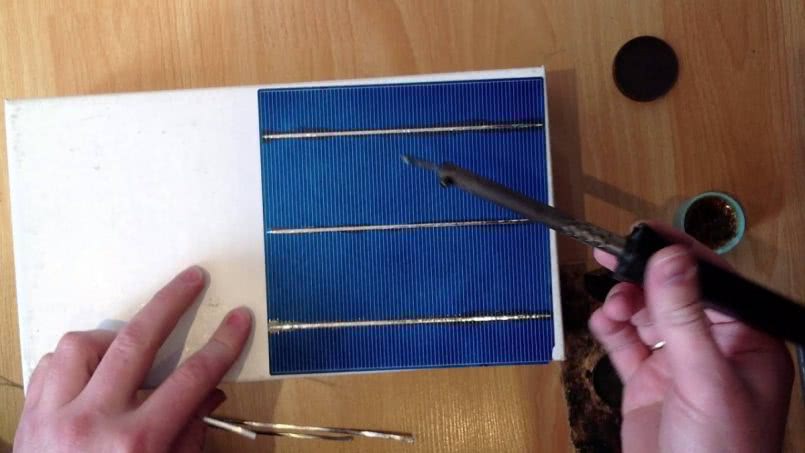

  • Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
  • Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

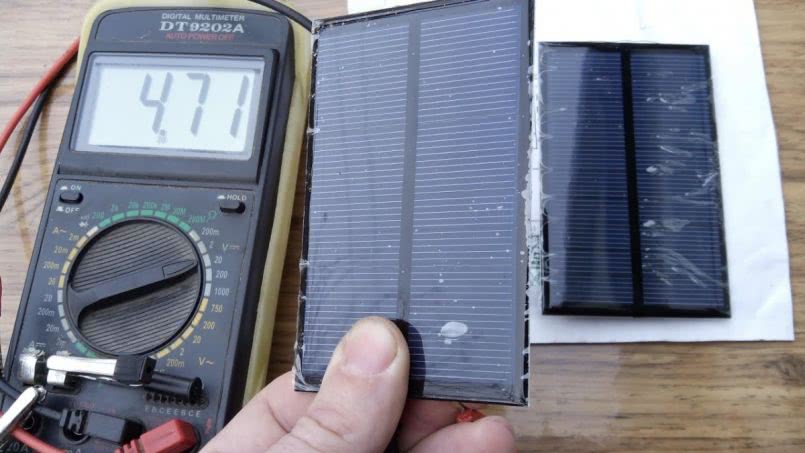

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

  • Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
  • На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
  • В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

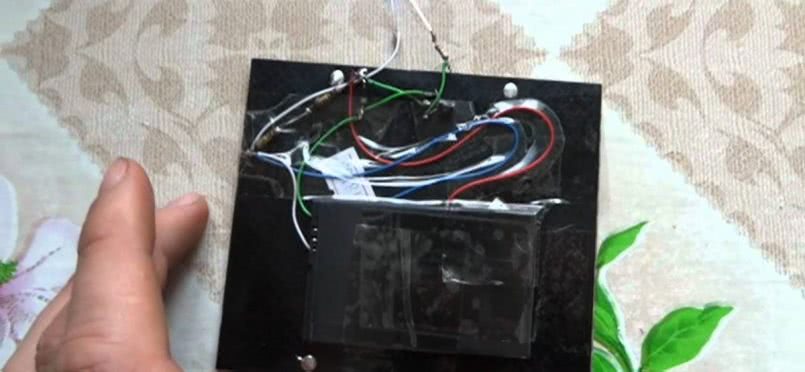

  • В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
  • С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
  • Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
  • После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Фотоэлектрические системы частного дома

Электрические домашние системы энергообеспечения с использованием солнечных элементов можно разделить на 3 вида:

  • автономная;
  • гибридная;
  • безаккумуляторная.

Если дом подключен к центральной энергосети, то оптимальным вариантом будет смешанная система: днем питание производится от солнечных батарей, а ночью – от аккумуляторов. Центральная сеть в данном случае является резервом. Когда нет возможности подключиться к центральному энергоснабжению, его заменяют топливными генераторами – бензиновыми или дизельными.

Контроллер необходим для предотвращения короткого замыкания в момент максимальной нагрузки, аккумулятор – для накопления энергии, инвертор – для распределения и подачи ее к потребителю

При выборе наиболее удачного варианта следует учитывать время суток, в которое происходит максимальное потребление энергии. В частных домах пиковый период выпадает на вечер, когда солнце уже зашло, поэтому логичным будет использовать либо подключение к общей сети, либо дополнительное применение генераторов, так как солнечное энергоснабжение происходит в дневное время.

В фотоэлектрических системах энергоснабжения используют сети и с постоянным, и с переменным током, причем второй вариант подходит для размещения приборов на расстоянии более 15 м

Для дачников, режим работы которых часто совпадает со световым днем, подходит солнечная энергосберегающая система, которая начинает функционировать вместе с восходом солнца, а заканчивает вечером.

Выбор фотоэлементов

Любая солнечная батарея для дома сделанная своими руками, будет в любом случае стоить значительно ниже, чем заводская. У известных производителей производится тщательный отбор фотоэлементов, в процессе которого отсеиваются заготовки, имеющие пониженные или нестабильные показатели. Поверхность готовых изделий покрывается специальным стеклом, снижающим отражение света, отсутствующим в свободной продаже. В производстве применяются многие другие методы исследования пластинок, совершенно не подходящие для домашних условий.

Однако, солнечная батарея своими руками вполне может быть изготовлена, а полученные самоделки обладают хорошей работоспособностью и не столь заметно отличаются от изделий промышленного производства. Зато экономия денежных средств получается практически в два раза, и в определенных условиях делать панели не только целесообразно, но и выгодно.
Следовательно, основная цель на стадии подготовки заключается в правильном выборе наиболее подходящих фотоэлементов. По техническим причинам пленочные или аморфные изделия можно сразу же исключить и остановиться на пластинках их кремниевых кристаллов. В самых первых домашних опытах рекомендуется воспользоваться более дешевыми элементами из поликристаллов и лишь потом переходить к работе с монокристаллическими кремниевыми материалами.

Приобрести фотоэлементы для солнечной батареи возможно на известных зарубежных торговых площадках, таких как Алиэкспресс, Амазон и других. Они находятся там в свободной продаже в виде отдельных пластинок с различной производительностью и габаритными размерами, что позволяет собрать солнечную панель требуемой мощности.

Кроме того, существуют бракованные изделия, относящиеся к так называемому классу В, имеющие различные повреждения в виде небольших сколов и трещин. На производительность это почти не влияет, зато их стоимость значительно ниже, поэтому они чаще всего используются в самодельных гелиосистемах.

Выбор пластинок прежде всего осуществляется по их внешнему виду. Монокристаллические элементы имеют однотонную поверхность темно-синего цвета, на которой расположена хорошо заметная электродная сетка. В поликристаллических пластинках поверхность покрыта более светлым узором, образованным многочисленными мелкими кристалликами. Подробнее чем отличаются монокристаллические панели от поликристаллических читайте здесь https://electric-220.ru/news/monokristallicheskie_i_polikristallicheskie_solnechnye_batarei/2018-12-26-1624

Эффективная альтернатива или всеобщее заблуждение?

Разговоры об автономном питании бытовых приборов и освещении в домах с использованием солнечной энергии ведутся еще с середины прошлого века. Развитие технологий и всеобщий прогресс позволили приблизить эту технологию к обыкновенному потребителю. Утверждение о том, что использовать солнечные батареи для дома станет довольно эффективным способом замены традиционных энергосетей, можно было бы считать бесспорным, если бы не пара существенных «но».

Основным требованием эффективности использования гелиевых батарей является количество солнечной энергии. Устройство солнечной батареи позволяет эффективно пользоваться энергией нашего светила только в регионах, где большую часть года солнечно

Необходимо также принимать во внимание и широту, на которой монтируются солнечные батареи, – чем выше широта, тем меньшей силой обладает луч солнца. В идеале можно добиться эффективности около 40%

Но это в идеале, а на практике все несколько иначе.

Следующий момент, на который стоит обратить внимание, – необходимость использования достаточно больших площадей, позволяющих смонтировать автономные солнечные батареи. Если батареи планируется размещать на дачном участке, загородном доме, коттедже, то здесь проблем не будет, а вот живущим в многоквартирных домах думать об этом придется серьезно

Выводы и полезное видео по теме

Ролик #1. Показ установки солнечных батарей на крышу дома своими руками:

Ролик #2. Выбор аккумуляторных батарей для гелиосистемы, виды, отличия:

Ролик #3. Дачная солнечная электростанция для тех, кто все делает сам:

Рассмотренные пошаговые практические приемы расчетов, основной принцип эффективной работы современной солнечной панельной батареи в составе домашней автономной гелиостанции помогут хозяевам и большого дома густонаселенного района, и дачного домика в глуши обрести энергетическую суверенность.

Хотите поделиться личным опытом, который получили в ходе сооружения мини гелиосистемы или только батареи? Возникли вопросы, на которые хотелось бы получить ответ, нашли недочеты в тексте? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.
