Разновидности и устройство водопроводного крана

Какие марки пользуются наибольшей популярностью среди пользователей

Все перечислить невозможно, да и не нужно. В таблице указаны известные бренды и некоторые виды их продукции. Отличие между видами незначительно и касается в большей степени дизайна, чем технических характеристик.

Краткий перечень наиболее популярных марок смесителей для ванны с длинным изливом

Наименование бренда	Краткие характеристики	Примерная стоимость
Mofem Evrosztar	Универсальный смеситель с двумя регулировочными керамическими вентилями. Запорный клапан из резины, излив поворотный. Декоративное покрытие хромовое.	4400 руб.
Edelform Verde	Рукоятки управления имеют фирменные узоры, с керамическими кран-буксами, имеется аэратор. Гибкий шланг для душа из нержавеющей стали, внешнее покрытие под золото.	12400 руб.
SMARTsant Квадро	Однорычажное управление, керамический картридж. Монтируется на стену, с настенным держателем душевой лейки. Материал изготовления – латунь, излив оригинальной квадратной геометрии.	5600 руб.
Rossinka	Излив S-образной формы, однорычажные управление, установлен керамический картридж. Внешнее покрытие из хрома, смеситель только открытого монтажа.	3700 руб.
Edelform Flor	Крепление на стену, поворотный, однорычажный, с керамическим картриджем.	7200 руб.
Am.Pm Sense	Не комплектуется лейкой, имеет керамический картридж. Универсального назначения, для открытого монтажа. Материал изготовления – хромированная латунь.	8400 руб.
ZorG	Двухвентильный универсальный смеситель, имеет картридж. Поверхность хромирована, материал изготовления – латунь.	4200 руб.
Ideal Standard Ceraplan	Фиксируется на стену, душа не имеет. Регулировка однорычажная, клапан переключения направления потока воды резиновый.	5800 руб.
Grohe Multiform	Для душевой лейки имеется отдельный гарнитур. Картридж керамический, переключение однорычажное. Монтируется на стену.	9200 руб.
Lemark Luna	Плоский излив, картриджная регулировка. Настенного монтажа, есть аэратор.	5700 руб.

Смеситель с длинным изливом

Какой фирмы смеситель лучше выбрать

Видео по теме

Какие смесители чаще ломаются — советы от эксперта по ремонту

Кликните Play для просмотра

Какой фирмы смеситель лучше выбрать, чтобы наслаждаться его «бесперебойной» работой несколько лет? Каждый сам для себя решает, отдать предпочтение российскому или импортному товару, для облегчения задачи предлагаем ознакомиться с рейтингами, основанными на анализе продаж по стране и отзывах покупателей. Среди отечественных производителей доверие потребителей успели завоевать такие марки, как:

• «Санлит-Т» из города Колпина;
• Iddis — Санкт-Петербург;
• «Аркон» из Тулы;
• «Сантарм» из Ростова-на-Дону;
• «Сантехприбор» из Казани.

Средняя розничная цена на них составляет 1500 рублей.

Что касается зарубежных заводов-изготовителей, то среди них отличились:

• немецкие Grohe и Hansgrohe;
• французский JacobDelafon;
• финский Oras;
• испанский Roca;
• болгарский Vidima.

Цены стартуют от 3200 рублей и могут достигать более сотни тысяч на некоторые эксклюзивные образцы.

Как всегда, не забывайте о гарантиях не только производителя, но и дилера или продавца. Не все работают добросовестно и предоставляют полные заводские гарантии покупателям. Кстати, надежные производители и продавцы всегда предоставляют услуги по квалифицированной установке изделий, в каком бы населенном пункте покупатель не проживал. Оплата за услугу выставляется отдельно. А для самостоятельного монтажа паспорт фирменного агрегата всегда содержит подробную и понятную инструкцию.

Рычажный запор

Стоячий (торчащий) однорычажный смеситель для умывальника.

Такие приборы приобрели широкую популярность в последние годы. Это произошло потому, что в таких конструкциях можно практически мгновенно регулировать температуру и напор воды легким поворотом рычага. Такие смесители делятся на следующие два типа:

• агрегаты с вертикальным джойстиком;
• приборы, где рычаг укреплен вдоль носика.

Для правильной установки рычажных конструкций нужно учесть следующее:

1. Для укрепления аппарата используется эксцентрик. На него сверху насаживается накидная гайка и декоративная розетка конического типа (фланец).
2. Применяется специальная уплотнительная прокладка с фильтром в виде сетки. Она служит для грубой очистки воды и герметизирует стык между накидной гайкой и эксцентриком.

Центральная часть таких смесителей с рычажным запором состоит из таких деталей, как:

1. Установленный на фиксирующий винт рычаг.
2. Прижимаемый гайкой к месту установки специальный картридж (это самая слабая деталь таких смесителей).

Особенности гусака

Гусак для смесителя

Гусак для смесителя – это носик, из которого выливается вода, по-другому его называют излив. Для изготовления используют материалы:

• Латунь. Это прочный сплав, не подвергается коррозии. Имеет большой вес, высокую стоимость. Отличается продолжительным сроком службы.
• Нержавейку. Долговечный, менее дорогостоящий металл. Может покрываться коррозией со временем.
• Силумин. Дешевый сплав на основе алюминия, неустойчив к нагрузкам. Менее прочен и недолговечен. Отличается легким весом и небольшой плотностью.

В зависимости от разновидности гусаков, смесители выпускаются для использования на кухне или в ванной.

Кухонные модели

Эти изделия служат для подачи воды в нужном направлении. Они отличаются от приборов, используемых в ванных комнатах, формой, размерами излива, видом монтажа.

Правильно подобранный прибор не разбрызгивает воду по сторонам.

Обычно используется смеситель с поворотным гусаком. Это позволяет легко мыть посуду различных размеров, обрабатывать раковину, наполнять водой чайник или другие емкости.

Если мойка многофункциональна, состоит из нескольких чаш, устанавливается кран с выдвижным изливом.

Высота зависит от глубины раковины: чем ниже гусак, тем глубже мойка.

По виду исполнения гусаки различают:

• С, J, S, R–образной конфигурации;
• круглой или плоской формы.

Особенно популярны классические прямые краны. Смесители устанавливают на мойку либо на стену.

По виду конструкции бывают:

• литые гусаки, которые крепятся к корпусу без швов;
• сборные, состоят из нескольких элементов, которые соединены между собой.

Литые неповоротные варианты считаются более надежными, они реже ломаются, устойчивы к механическим воздействиям. Корпус выполнен из прочного материала. Кран реже протекает из-за отсутствия подвижного сочленения. Стоит такое изделие дешевле выдвижного варианта.

В сборных поворотных кранах из-за постоянного перемещения быстро изнашивается резиновая прокладка, выходят из строя другие детали.

Гибкий кран представляет собой шланг, с помощью которого меняется высота излива. Это упрощает его использование, позволяет набирать воду в любую емкость.

Краны для ванной

Кран для ванной

Для удобства используют поворотный гусак для душа и умывальника. Особенно популярны модели с длинным изливом. Существуют настенные смесители с подвижным краном, такие конструкции прочны и надежны.

Крепят изделия:

• на бортик мойки или ванны;
• на стену;
• на стойку.

Первый вариант используют для установки небольших приборов, которые не создают сильную нагрузку на раковину. Для ванных комнат применяют крепеж изделия на стену или специальную стойку. Этот способ надежен и долговечен.

По форме конструкции не отличаются от кухонных приборов.

Параметры изделий:

• укороченный вариант – 15 – 18 см;
• средняя длина – 20 – 23 см;
• длинная модель – 24 и 28 см.

Производители выпускают также гусаки длиной 50 см, приплюснутой формы со встроенным аэратором. С помощью него происходит насыщение потока воздухом, размер струи увеличивается, в результате сокращается расход воды.

От диаметра излива зависит упругость струи, при больших размерах расход воды увеличивается.

Для ванны используют монолитный кран, который предназначен для набора воды. На раковину чаще устанавливают подвижные модели.

Принцип выбора смесителя

Итак, вы пришли в магазин сантехники и вам предстоит выбрать смеситель. Дома эта задача казалась вам достаточно простой, а когда вы оказались лицом к лицу с огромным количеством самых разных устройств, то вам так уже не кажется. В настоящем мире сантехники выбор конструкций настолько велик, что просто разбегаются глаза.

Устройство кухонного смесителя

Многие из них напоминают произведения искусства, а не приспособление для смешивания горячей и холодной воды. Все эти блестящие штучки, имеются даже с подсветкой и сенсорные, просто ставят в тупик многих покупателей, а некоторые бродят среди полок магазина, как в выставочном зале. Для того, чтобы не бродить бесцельно среди этого разнообразия, необходимо еще до похода в магазин определиться, для какой комнаты вам нужен смеситель, какая у вас раковина, да и просто – чего вы хотите от этого устройства. Удобство его использования так же надо учитывать.

Устранение неисправностей

Для того, чтобы отремонтировать поломки, следует воспользоваться услугами мастеров с практическим опытом работы. В этом случае неплохо иметь определенные представления о том, как устроены смесители, и каких видов они бывают.

Любой смеситель состоит из нескольких узлов:

• корпус;
• резиновые прокладки;
• кран-букса;
• декоративные элементы;
• вентили;
• золотник;
• переходник;
• кривошип.

Чаще всего встречаются неисправности в виде протекания, они бывают:

• под гусаком;
• под рычагом смесителя;
• под вентилем смесителя с двумя клапанами;
• в точках соединения шланга и душа.
• под гайкой крепления вода может подтекать из-за износа прокладки.

В этом случае ремонт можно провести своими руками, здесь не требуется квалификация слесаря-сантехника.

Часто неисправности без труда можно устранить с помощью замены изношенного кольца на новое из партонита. При накручивании гусака следует обязательно прокладывать ленту ФУМ, чтобы зазоры были лучше уплотнены. Протекание в рычажном смесителе возникает, когда ломается сам картридж. Подобная неисправность устранима, если поменять картридж. Он может быть разных размеров, это зависит от производителя. При покупке нового картриджа целесообразно брать с собой вышедший из строя, их соответствие должно быть 100%.

Из-под рычага протекание ликвидируется таким образом:

• сначала снимается заглушка, которая размечена красно-синим маркером на ручке;
• откручивается крепежный болт;
• снимается рычаг;
• картридж меняется;
• смеситель вновь собирается.

Далее процесс ремонта происходит следующим образом:

• с вентиля снимается заглушка;
• выкручивается болт;
• удаляется заглушка;
• выкручивается вентиль;
• демонтируется кран букса;
• находятся причины неисправности.

Далее узел вновь собирается, при этом устанавливаются новые прокладки. Если вода подтекает в местах стыка душевого шланга, причиной является износ прокладок.

Ремонтировать следует таким образом:

• выкручивают крепежные гайки;
• меняют прокладки;
• резьба укрепляется лентой ФУМ;
• все элементы собирают вновь в прежнем порядке.
• чаще всего возникают проблемы у классических двухвентильных смесителей для ванны. Они могут иметь подвижный излив, быть круглой или плоской конфигурации. Неисправности возникают в большинстве случаев из-за износа прокладок, располагающихся под гайкой крепления. Причина всегда одна: слишком жесткая вода.

Устраняем течь в из-под однорычажного смесителя

Причиной такой поломки может быть вышедший из строя картридж. Здесь для проведения необходимых работ потребуется уже новый картридж, плоскогубцы и шестигранная отвертка. Обычно, при покупке устройства покупают сразу и запасной картридж для смесителя. Если вы этого не сделали, то покупать новый следует только после того, как вы демонтировали старый, который и будет служить вам в качестве образца. Для того, чтобы устранить неполадку, вам потребуется сделать следующее:

• снять с рычага заглушку;
• демонтировать фиксирующий болт;
• снять рычаг;
• демонтировать старый картридж;
• установить новый картридж, купленный по образцу старого;
• все проделать в обратном порядке.

Установка в зависимости от типа резервуара

Основная проблема монтажа смесителей на ванну — сверление отверстий для закрепления и подвода воды. При проведении работ следует учитывать такие особенности:

1. Акриловые ванны. Для сверления потребуется специальная насадка для электродрели в виде корончатой фрезы. Её размер должен соответствовать нужному диаметру отверстия. Окончательная обработка обеспечивается напильником.
2. Чугунная ванна. Процесс сверления осложняет эмаль. Для проведения работы потребуется специальное сверло перового типа для керамики или стекла. Место сверления заклеивается скотчем, а по границе формируется бортик из пластилина. Внутрь такой лунки наливается вода. Сверление производится на скорости порядка 550-650 об/мин, причём вначале сверлом диаметром 10-12 мм. Расширение отверстия до нужного диаметра осуществляется с помощью диска шлифовальной машины.

Причины неисправностей бесконтактных смесителей

Причина здесь только одна, ведь этот тип смесителей считается самым надежным: отсутствуют узлы, подвергающиеся механическим нагрузкам.

Производители предоставляют гарантии на эти устройства не менее чем на пять лет.

Ремонтировать бесконтактные смесители всегда непростая задача. Поломки в них чаще всего происходят из-за выхода из строя датчиков, отвечающих за поступление воды. Самостоятельно устранить такого рода неполадку сложно, разумнее будет делегировать эту работу специалисту.

Велика вероятность, что причиной выхода из строя смесителя может быть слишком жесткая вода, в которой присутствует избыточное количество солей железа.

Наиболее распространенные поломки:

• струя воды очень тонкая. Самая простая неисправность, которую легко устранить. Чаще всего подобное наблюдается, когда выходит из строя аэратор, это – специальное устройства на конце излива. Делается аэратор обычно из металла или пластмассы;
• переключение режимов поступления воды происходит с трудом. В этом случае ремонтируется механизм переключения.

Неполадку можно починить самостоятельно

Имея в наличии поломку смесителя с душем и необходимость её устранения, вызов сантехника будет вовсе не обязательной процедурой. Любую неисправность на однорычажных и двухвентильных агрегатах можно устранить самостоятельно. Детали, которые не подлежат ремонту, легко заменяются на новые.

Следует внимательно изучить информацию и конструкцию смесителя. Однако при поломке бесконтактного изделия ремонтировать собственноручно не рекомендуется. Тут необходимо вмешательство профессионала

Важно помнить, что долговечная и безупречная работа смесителя зависит от правильности его эксплуатации

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Особенности замены картриджа в смесителе своими руками

Если возникает неисправность с краном стоит сначала позаботиться о нужных инструментах под рукой. Для замены картриджа в смесителе для ванной или кухни понадобится:

• стандартный набор отвёрток;
• газовый ключ (разводной);
• чистая тканевая салфетка;
• плоскогубцы;
• вещества для удаления накипи (уксус).

Многих замена картриджа в кране как вид ремонта пугает. Но на самом деле это сделать довольно просто если знать как извлечь картридж из смесителя. Пошаговая инструкция о том, как поменять картридж для смесителя выглядит следующим образом:

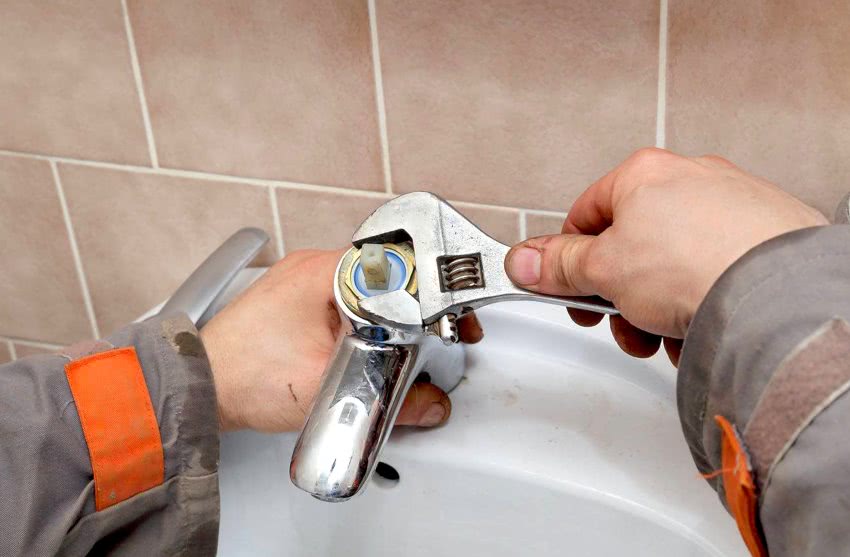

Самым сложным действием является откручивание гайки картриджа смесителя

1. Отвёрткой снять декоративную заглушку. Если она очень туго прикреплена (прикипела) можно воспользоваться раствором уксуса. Стоит нанести его на соединение и вновь повторить попытку.
2. После снятия заглушки необходимо открутить закрепляющий винт с помощью подходящей отвёртки. Когда винт извлечён, нужно руками снять рычаг.
3. Далее, нужно открутить гайку картриджа смесителя. Нередко из-за накипи она тяжело поддаётся. Как открутить гайку картриджа смесителя в таком случае? Придётся снова воспользоваться средством от никапи. Ещё можно попробовать приложить больше усилий на ключ, но стоит быть крайне аккуратными, потому как вынуть картридж из смесителя нужно не повредив гайку, найти новую в продаже вряд ли удастся.
4. Следующим шагом является очистка местонахождения элемента.
5. Новый картридж стоит ставить так, чтобы выступы совпали с сёдлами устройства.
6. Далее, всё вновь собирается в обратном порядке. Таким же способом выполняется замена картриджа для одноручного смесителя.

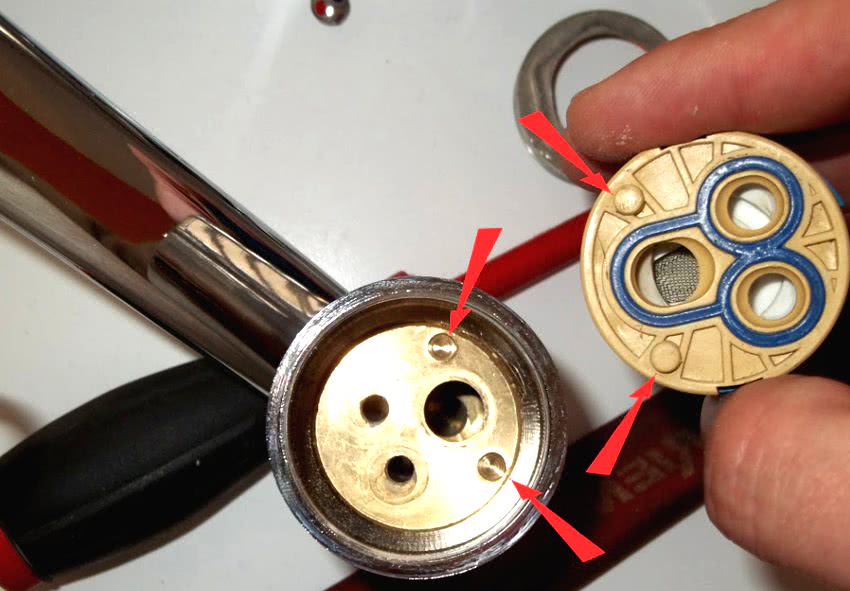

Новый картридж необходимо устанавливать так, чтобы выступы на нём совпадали с углублениями в смесителе

Тонкости ремонта картриджа смесителя и переключателя в ванной

При ремонте переключателя смесителя для ванны стоит понимать, с каким видом устройства нужно работать. Ремонт этих изделий может несколько отличаться.

В советские времена был крайне распространён золотниковый вид смесителя, который сегодня встречается крайне редко. В большинстве случаев современные смесители оснащены картриджами. Замена картриджа в смесителе для душа стандартная. Иногда проблема возникает не только с тем как вытащить картридж из смесителя в ванной, но и с тем как его отремонтировать. Очень часто картридж ремонту не подлежит, приходится покупать новый.

Неисправностью сантехнического устройства в ванной может служить не только картридж, но и проблемы с уплотнительными кольцами или износом пружины. При износе уплотнительных колец часто можно наблюдать протекание воды. С появлением такой неисправности стоит заменить кольца на новые или попробовать размягчить имеющиеся.

Замена происходит следующим образом:

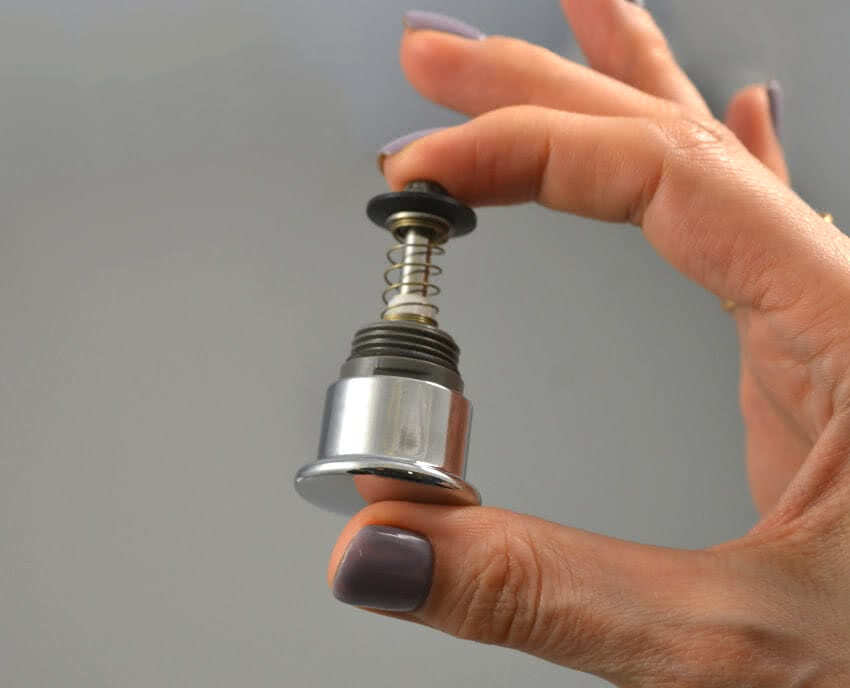

Износ уплотнительных колец и пружины переключателя также могу привести к выходу из строя смесителя

• крайне аккуратно снимается кнопка переключателя. Для этого лучше использовать разводной ключ;
• также ключом раскручивается всё устройство смесителя;
• вынимается шток;
• извлекаются вышедшие из строя уплотнители, которые впоследствии меняются на новые;
• вся конструкция собирается обратно.

Пружину же отремонтировать нельзя, придётся приобретать новую. Способ замены пружины выглядит следующим образом:

• разводным ключом снимается излив, душевой шланг;
• вытаскивается переходник;
• вынимается шток со старой пружиной;
• старый элемент меняется на новый;
• происходит обратная сборка.

Если кнопка переключателя ремонту не подлежит, можно произвести ее замену

Причины неисправностей бесконтактных смесителей

Причина здесь только одна, ведь этот тип смесителей считается самым надежным: отсутствуют узлы, подвергающиеся механическим нагрузкам.

Производители предоставляют гарантии на эти устройства не менее чем на пять лет.

Ремонтировать бесконтактные смесители всегда непростая задача. Поломки в них чаще всего происходят из-за выхода из строя датчиков, отвечающих за поступление воды. Самостоятельно устранить такого рода неполадку сложно, разумнее будет делегировать эту работу специалисту.

Велика вероятность, что причиной выхода из строя смесителя может быть слишком жесткая вода, в которой присутствует избыточное количество солей железа.

Наиболее распространенные поломки:

• струя воды очень тонкая. Самая простая неисправность, которую легко устранить. Чаще всего подобное наблюдается, когда выходит из строя аэратор, это – специальное устройства на конце излива. Делается аэратор обычно из металла или пластмассы;
• переключение режимов поступления воды происходит с трудом. В этом случае ремонтируется механизм переключения.

Отделка

Что подразумевается под отделкой смесителя? Как выбрать наиболее «опрятную» модель?

Косвенный параметр выбора, затрагивающий чисто эстетическую сторону смесителей. Отделка немало влияет на эксплуатационные показатели кранов, в частности, как долго они окажутся способны сохранять первоначальный цвет.

Дело в том, что для увеличения привлекательности своего продукта многие производители покрывают основной металл эмалью, либо наносят незначительный слой краски (как правило, ею выступают благородные металлы) гальваническим способом. Несмотря на первоначальную эффектность данные слои не отличаются высокой стойкостью, постепенно сходя с изделия в процессе активной эксплуатации и (чаще всего) при чистке. Больше всего процессу схода краски подвержены краны с поверхностным напылением хрома, коих на рынке подавляющее большинство. Самым оптимальным выбором здесь станут модели с оригинальной (непокрытой) поверхностью: бронзовые, латунные или металлические. Только эти варианты будут сохранять первозданный вид в течение неограниченного времени.

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото — СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами

Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

• Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
• При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
• Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
• В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
• В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
• В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

Этапы установки смесителя в ванной

Когда модель собрана, можно приступать к её установке. Она включает в себя такие этапы:

1. Обмотайте эксцентрики ФУМ-лентой, затем аккуратно вставьте их в настенные фитинги, оставшиеся от прежнего крана. Если ленты нет, то возьмите подмоточную паклю и добавьте в неё пасту марки «Унипак».
2. Вкрутите эксцентрики, соблюдая расстояние между входами на смесителе 150 мм при помощи строительного уровня.
3. Накрутите на эксцентрики основной блок. Они установлены верно, если блок с обеих сторон накручивается без проблем. Затем его снимают, и накручивают на эксцентрики декоративные плафон, которые должны плотно прилегать к стене и скрывать места врезки смесителя к проводу.
4. Прикручиваем блок обратно, применяя для этого подмотку.
5. Чтобы усадка была плотной, применяйте прокладки, которые находятся в прижимных гайках.
6. Гайки подтяните ключом не сильно, чтобы он слегка скрипнул.
7. Откройте магистральный кран и источник поступления горячей воды для проверки смесителя на его работу.

Виды и устройство смесителей

Рассмотрим, как устроен смеситель для ванной с душем. Это поможет понять принцип его работы в зависимости от конструкции. Все смесители, которые можно использовать в ванной комнате, подразделяются на 3 категории:

1. Сенсорные. Управляющим элементом такого устройства является фотоэлемент, подающий команду на включение прибора в работу и его отключение. Самостоятельный ремонт таких устройств очень сложен, поэтому рациональнее всего будет отнести его к специалистам.

2. Вентильные. Устройство смесителя для ванной с душем вентильного типа совсем простое:

• корпус;
• излив;
• вентили. Предназначены для ручного управления смесителем;
• кран-буксы. Они регулируют подачу воды. Старые модели оснащаются резиновыми прокладками, а новые имеют керамические пластины.

3. Рычажные. В последнее время такой вид смесителей набирает популярность. Состоит типичная рычажная модель из таких элементов:

• корпус;
• излив (гусак);
• керамический или шаровый картридж, в котором происходит смешивание воды. Керамические картриджи не подлежат разборке. Если такой картридж пришел в негодность, ремонт смесителя для ванной с душем будет заключаться в замене такого картриджа;
• управляющая рукоятка, регулирующая напор воды и ее температуру. Крепится на рычаге картриджа;
• гайка, фиксирующая картридж в корпусе;
• крышка корпуса, прикрывающая собой картридж, и предназначенная для придания смесителю более эстетичного вида.

Техника ремонта однорычажного картриджного смесителя

Прежде чем приступать к любым ремонтным работам сантехники и труб, нужно перекрыть подачу воды и по возможности слить остатки той, что находится в трубах. Затем можно приступать.

Пошаговая инструкция:

Взять небольшую отвертку или нож, осторожно снять декоративный колпачок на однорычажном смесителе. Он круглый, поделен на две части – синюю и красную, обозначающие холодную и горячую воду.
Внутри отверстия можно увидеть фиксатор, который удерживает рычаг, отвечающий за регулировку подачи и напора воды, а также за температуру

Эта деталь очень важна, так как через него рычаг передает движения на основной смесительный элемент – картридж.
Теперь необходимо открутить фиксатор. Для этого используют специальную отвертку, так как у него углубленная шестигранная головка. Но мастера утверждают, что сделать это можно и обычной крестовой.
Когда фиксатор удален, снимают рычаг с корпуса.
Следующий шаг – вручную открутить колпачок, который закрывает собой сам картридж. Сделать это просто, так как он оснащен резьбой.
Далее расположена прижимная гайка. Открутить ее вручную не удастся – затянута она плотно. Чтобы это сделать, необходимо взять в руки разводной ключ.
Теперь из корпуса можно доставать скартридж и провести его осмотр. В нижней его части располагаются 3 отверстия – в два поступает холодная и горячая вода, а из третьего уже смешанная жидкость определенной температуры прямо в носик крана.
Если смешивающий элемент поврежден – проводят его замену на идентичный, купленный в магазине.
Собирают устройство: картридж, гайка, защитный колпачок, рычаг, фиксатор, сине-красная пробка.

Разборка смесителя с картриджем пошагово

После сборки обязательно проверяют работоспособность. Открывают горячую воду, холодную и выбирают нейтральный режим, например, подачу жидкости комнатной температуры.

Самые распространенные причины поломок

Изучив внимательно устройство смесителя для ванной, вы убедитесь, что починить его не такая уж и проблема

Важно лишь разобраться в сопутствующих поломку причинах. Выделяют несколько основных факторов, влияющих на душевые смесители и провоцирующих поломку изделия:

1. Устройство смесителя воды для ванной некачественное. Это значит, что изделие собрано из некачественных комплектующих и расходников.
2. Использование несовременных расходных материалов, срок службы которых гораздо ниже современных паронитовых или силиконовых прокладок. Кроме этого, они мене склоны к деформации и пересыханию.
3. Низкокачественная трубопроводная вода.
4. Жесткая вода, негативно влияющая на износостойкость внутренних частей смесителя. Накипь может образоваться не только внутри, но и снаружи, негативно влияя на смеситель для ванной. Бронза и хром – защитное покрытие для сантехнических изделий, защищающих их от образования накипи и развития коррозионных процессов.

https://youtube.com/watch?v=C3goP7vh3fU

К каким ваннам какие смесители подходят

Выбор смесителя нужно согласовывать с типом ванн, не все они универсальной установки, каждый имеет свои особенности.

1. Стальные. Наиболее распространенные, рекомендуется монтировать настенные смесители. Можно ставить и фиксируемые на бортик, но это долго и требует профессиональных навыков. Для сверления отверстий в металлических бортиках нужен набор специальных инструментов. Кроме того, в этих местах может повредиться эмаль, что станет причиной коррозии металла.

2. Чугунные. Просверлить отверстие в бортике чугунной ванны почти невозможно. Соответственно, для них рекомендуется покупать все типы устройств, кроме установки на бортик.

3. Акриловые. Самые универсальные ванны, к ним монтируют смесители всех типов, в том числе и напольные. Но акриловые ванны имеют один общий недостаток – невысокую физическую прочность, алгоритм монтажа самой ванны должен учитывать эту проблему. Рекомендуется принимать специальные меры для понижения нагрузок на дно ванны или покупать толстые акриловые изделия. Цена толстых прочных ванн может на порядок превышать стоимость стандартных.

4. Отдельно стоящие. Используются в больших по площади ванных комнатах, по материалу изготовления могут быть стальными, чугунными, акриловыми или эксклюзивными каменными. Такие ванны можно использовать с напольными смесителями, допускается монтаж устройства на бортик.

Из чего состоит смеситель для кухни

Существуют три основных вида конструкций: однорычажные, кран-буксовые и сенсорные.

Однорычажные

Модели этого вида состоят из таких частей:

• излива;
• рычага-переключателя;
• аэратора;
• картриджа или шара;
• корпуса.

Для настройки напора из однорычажного изделия вроде Novara-Plus ручку-переключатель перемещают вертикально вверх-вниз. Чтобы достичь нужной температуры, рычаг смесителя двигают горизонтально – влево-вправо. Вода из крана течет равномерно благодаря работе аэратора. Такой вариант для кухни – один из лучших, так как для управления нужна одна рука. Приспособления с одним рычагом бывают шаровыми и картриджными.

Шаровые

В моделях этого типа для смешивания воды конструкция предусматривает использование полого шарика. Эту деталь еще называют сместительным элементом. В нем есть три отверстия: одно – для выхода воды нужной температуры и два – для поступления холодной и горячей воды в шарик.

Емкость с тремя отверстиями размещают на двух так называемых «седлах». Эти приспособления изготовлены из резины. Когда рычаг в однорычажного прибора перемещают, шарик также передвигается относительно «седел». Таким образом происходит регулировка температуры и напора. Для закрепления сместительного элемента сверху предназначены стопорная гайка и манжета-уплотнитель.

Картриджные

К этому типу относятся изделия вроде VEGA оникс, в которых шаровой механизм заменен на картридж. При одинаковом принципе работы устройство смесителей разительно отличается. Картриджи внутри не пустые – в них размещены специальные металлокерамические диски. Если рычаг крана поворачивать, диски сдвигаются. От того, в каком положении они окажутся, и насколько будут перекрыты отверстия, подающие воду, зависит напор и температура.

Рачительным хозяевам: Стоит ли покупать посудомоечную машину: 6 плюсов прибора

Кран-буксовые

Их также называют двухвентильными. Устройства вроде AMBRA хром представляют собой привычную и распространенную конструкцию для кухни или ванной комнаты. Выглядят они, как излив, по бокам которого размещены два крана. Смеситель объединяет их в корпусе. Регулировать поступление холодной и горячей воды таким образом можно индивидуально. Минусом этого типа является необходимость при каждом использовании настраивать вентили для нужного уровня температуры.

Механизм состоит из корпуса, маховиков, кран-букс, аэратора и излива. При установке двухвентильной модели надежной герметизации достигают, используя прокладку-уплотнитель в месте стыка с мойкой. Прокладка может быть из пластика или резины.

Комплексный подход: Как подобрать мойку для кухни: 4 критерия выбора

Кран-буксы, они же запорные детали – основа системы. Могут быть одного из двух типов – с вентильными головками или с притертыми дисками из керамики. Именно эти элементы обычно становятся причиной неисправностей. Но их ремонт – не сложен и не накладен для бюджета. Как правило, устранить протечки помогает замена истертых прокладок из резины.

Сенсорные

Модели, для включения и выключения которых не нужно к ним прикасаться, называются сенсорными. Для управления их оснащают фото-, инфракрасными или ультразвуковыми сканерами. Комплектация подобной сантехники включает излив, соединительный шланг, электронный модуль, ручки отладки температуры и напора, фильтр, а также аккумуляторы. За поступление водной струи несет ответственность соленоидный клапан. Также в конструкцию входит индукционный контроллер, который формирует магнитное поле.

Горячая вода – всегда: Как выбрать бойлер: 9 главных критериев качественного прибора

При всех положительных качествах – экономном расходе воды, гигиеничности – такие аппараты подойдут не для каждого помещения. Так, на них настраивается определенная стабильная температура воды. В кухне же часто приходится попеременно использовать то горячую, то холодную, то теплую. К тому же, чтобы налить полный чайник или кастрюлю, придется держать руку под краном. Эти же недостатки распространяются на нажимные порционные модели.

Устройство с двумя вентилями

Это классический тип приборов для ванных комнат. В них напор воды и ее температура регулируются при помощи вращения ручек смесителя вручную. Этот прибор представляет собой камеру небольшого объема, предназначенную для смешивания струй горячей и холодной воды.

Эта смесь попадает к потребителю через его носик, на который установлена сетка для предотвращения разбрызгивания воды. Прибор с двумя запорными вентилями имеет и некоторые особенности:

Схема устройства смесителя для ванной комнаты.

1. Для его укрепления к трубам водопроводной сети используются специальные эксцентрики.
2. Расстояние между подводными трубками для воды должно быть от 14,8 до 15,2 сантиметра, а иначе смеситель невозможно будет установить.
3. Самая важная деталь (от нее зависит продолжительность срока эксплуатации прибора и его надежность) – это встроенные в корпус смесителя две вентильные головки. На них сверху закрепляются винтами ручки. Их выполняют из различных материалов, и они могут иметь самый разнообразный дизайн, форму и размеры.

Для предотвращения вытекания воды из мест крепления к корпусу смесителя различных его частей используются уплотнительные прокладки из резины или пластика. Для нормального функционирования прибора их нужно периодически менять, чтобы не было протечек воды. Так как такие смесители широко распространены, то ниже приводится полное описание устройства аппарата такого типа.

Похожие записи:

Ремонт оборотов болгарок своими руками Как сделать багажник-палатку на автомобиль своими руками Изготавливаем плоскорез фокина Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
