Станок для разделки кабеля своими руками чертежи

Как очистить провода от изоляции на цветмет

Используя любой из приведённых выше способов, вы сможете снять изоляционное покрытие для последующей реализации сердцевины электропроводов на цветмет. Однако стоит заметить, что в случае обжигания с помощью открытого огня общая стоимость реализуемого сырья значительно снизится, так как в процессе обжига происходит выгорание материала.

Как и к любой другой работе, к удалению изолирующего материала следует тщательно приготовиться, позаботиться о рабочем месте и инструментах. Благодаря этому снятие изоляционного слоя даже с большого количества кабелей не покажется вам сложным.

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

• два деревянных бруска размером 40 х 40 х 400 мм;
• два винта длиной 90 мм с гайками М 8;
• малярный или канцелярский нож.

Пошаговая сборка:

1. Бруски стягивают струбциной.
2. Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
3. Винты продевают в отверстия и стягивают деревянные элементы гайками.
4. Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
5. Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
6. Острие резака помещают в середине проёма нужного диаметра.
7. Гайки окончательно затягивают. Устройство готово к работе.

Простое приспособление Удаляют изоляцию следующим образом:

• ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
• провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
• ухватив пассатижами жилу, протягивают весь провод через отверстие;
• металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

• стальной лист толщиной 8 мм;
• две конусные шестерни;
• шток с нарезанной резьбой М 8;
• круглый стальной стержень ø 8 мм;
• г-образный рычаг;
• гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

1. Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
2. Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
3. В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
4. Также делают подвижную П-образную рамку режущего блока.
5. Боковые стенки корпуса и блока просверливают с обеих сторон.
6. В корпус вставляют вал с одетыми на него роликами.
7. На конце вала закрепляют Г-образную ручку.
8. В отверстия внутренней рамки вставляют вал с дисковым ножом.
9. Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
10. В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
11. Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
12. Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
13. В проём вставляют конец кабеля и начинают поворачивать ручку.
14. Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.

Советуем изучить Гост р 58107.1-2018 освещение автомобильных дорог общего пользования. нормы и методы расчета

Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

Технические параметры

Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.

Максимальный/минимальный диаметр кабеля

Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.

Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.

Стриппер для проводов различного диаметра

Наличие сменных ножей

В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.

Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.

Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.

Стриппер со сменными ножами

Регулировка диаметра и глубины реза

Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.

Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.

Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр.

Устройство с регулированием диаметра и глубины реза.

Дополнительные возможности

Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.

Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.

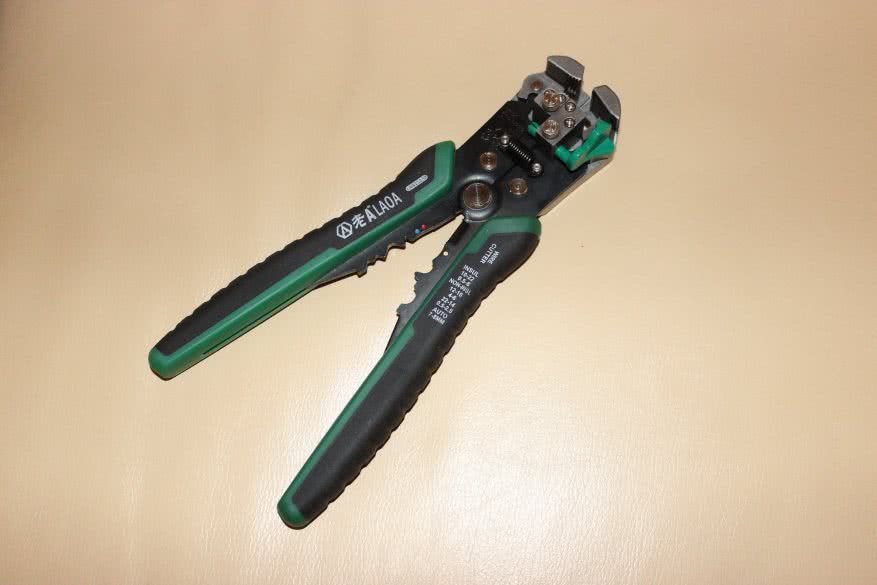

Многофункциональный стриппер

Производитель

Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления. Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.

Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика. Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.

Ручные инструменты

Ручной инструмент для снятия изоляции с проводов – это, как правило, всевозможные щипцы, клещи и пассатижи, которые просты по конструкции и имеют ряд соответствующих режущих кромок.

Механический стриппер

Самым дешевым и распространенным инструментом являются простые ручные стрипперы-кримперы, которые сочетают в себе клещи-кусачки для снятия изоляции с концов проводов разных диаметров, а также пресс-клещи для обжима и опрессовки проводов.

Представленный выше на фото стриппер также имеет приспособление для срезания шпилек и болтов. Главный недостаток таких инструментов – низкое качество ввиду невысокой цены. В магазине перед покупкой хорошо бы подержать в руках конкретный экземпляр, дабы убедиться, что это не одноразовая китайская поделка.

Цена – от 120 руб.

Пассатижи для снятия изоляции

По своему назначению и функциональности этот инструмент полностью аналогичен вышеописанному стрипперу. Но он чуть компактен и удобен.

Впрочем, цена у него тоже выше

При покупке стоит обратить внимание на его функциональные возможности. У разных моделей они отличаются. Бывает, что все ограничивается только очисткой концов проводов от изоляции

Бывает, что все ограничивается только очисткой концов проводов от изоляции.

Цена – от 700 руб.

Клещи для снятия изоляции

Весьма распространенный инструмент. С помощью винта он подстраивается под провода разных диаметров.

Для снятия изоляции провод надо слегка прикусить и покрутить, а затем стянуть надрезанную оболочку. Впрочем, многим этот тип стрипперов кажется неудобным, хотя им сподручнее работать в труднодоступных местах.

Цена – от 300 руб.

Щипцы для снятия изоляции с кабелей круглого сечения

Это многофункциональный инструмент ориентирован на снятие изоляции с круглых и коаксиальных кабелей.

Несмотря на его необычную форму, работать с ним удобно. Особенно с кабелями больших диаметров. Для снятия изоляции кабель укладывается в раскрывающуюся ручку, слегка зажимается и немного поворачивается для произведения кольцевого надреза. Затем этими же режущими кромками перехватывается и стягивается надрезанная часть изоляции.

Цена – от 800 руб.

Нож для снятия изоляции

Существует масса ножей различных форм, предназначенная для продольного и поперечного реза изоляции.

Наиболее популярные – с крючкообразным загибом лезвия. Нож на фото выше имеет еще и лапки, которые затрудняют его выскальзывание из разрезаемой оболочки.

Цена – от 700 руб.

Нож для удаления оболочек кабелей

Этот нож имеет небольшое выдвижное регулируемое лезвие, которое благодаря поворотному механизму позволяет резать оболочки кабелей в любом направлении (вдоль, поперек).

Не все инструменты данного типа одинаковы по своему удобству, потому в магазине хорошо бы сначала повнимательнее изучить понравившиеся экземпляры.

Цена – от 200 руб.

Массовая профессиональная очистка

Если необходимо снимать изоляцию с большого числа кабелей, разумнее приобрести специальный станок. Это устройство для разрезания оболочки с массивным корпусом из двух блоков. Между ними как раз и размещается провод.

Нижний блок станка считается упорным, а верхний – прижимным, поэтому его оснащают встроенным лезвием. Этот нож и разрезает верхнюю изоляцию. Поскольку такие устройства сделаны на основе электродвигателя, никаких дополнительных усилий для проталкивания и очищения кабеля не требуется.

Одними из популярных устройств данного типа выступают съёмники . Они позволяют избавиться от изоляции из сшитого полиэтилена в силовых кабелях. Как правило, модели «Шток» имеют возможность точной настройки лезвий из высоколегированной стали. Однако цена подобных инструментов начинается от 30 000 рублей.

Модель SHTOK 14004

Нож обеспечен частично изолированным лезвием и пяткой, рассчитанной на работу с большими и малыми сечениями. Опорный башмак характеризуется закругленной формой, поэтому снижается риск повреждения даже внутренней изоляции провода, которую в соответствии с задачей нужно будет оставить целой. Также инструмент имеет защиту от проскальзывания и барьерные вставки, входящие в конструкцию рукоятки

Важно иметь в виду, что производитель в последних версиях сделал небольшой отход от классических форм. В чем это проявляется? Рассматриваемый нож для снятия изоляции с пяткой «Шток» имеет уменьшенный колпачок, оптимизированное по размерам лезвие и уменьшенное окончание

Причем пятка не только стала компактнее, но также получила угол относительно режущего полотна. И в этом случае асимметрия является не браком, а вполне осознанным конструкционным решением.

Виды электромонтажных приспособлений

Многообразие инструментов можно классифицировать по следующим признакам:

• способу удаления изоляции;
• объемам выполняемых работ;
• автоматизации процесса.

Изоляционную оболочку можно убрать двумя способами: термическим и механическим.

Первый вариант допустим только для тонких, маломощных проводников, применяемых в устройствах связи, аудиоаппаратуре и электронике, работающей от напряжения около 5 вольт.

Тепловое воздействие подойдет для одноразовой зачистки небольшой партии проводников. Для разогрева изоляционной оболочки используют: зажигалку, паяльник, разогретой нитью хрома

Профессиональные методы – это исключительно механическое снятие изоляции. Работа инструментов базируется на одном из принципов удаления защитного покрытия:

1. Разрезание. Острие прорезает изоляционный слой по кругу, оставляя токонесущие жилы без повреждения. После – часть отрезанного покрытия снимают с провода.
2. Разрыв. Изоляцию зажимают и, приложив усилие, буквально срывают с проводника.

Исходя из предполагаемых объемов выполняемых работ, все инструменты условно можно разделить на две группы:

• бытовые;
• профессиональные.

К числу первой категории некоторые относят нож электрика. Однако такой инструмент неизменно присутствует и в арсенале профессионала. Нож часто используют в быту благодаря его ценовой доступности и простоте применения.

Профессиональные приспособления: клещи, щипцы, съемники и стрипперы. Для выполнения небольшого объема работ подойдут плоскогубцы и бокорезы

Наиболее востребованы среди электромонтажников – стрипперы. Профессиональный инструмент для быстрой зачистки кабеля бывает трех типов: ручной, полуавтоматический и автоматический.

Помимо общей классификации приспособления могут отличаться назначением. Если универсальные инструменты или приборы, используемые исключительно для интернет проводов или электрических кабелей. Может отличаться и диаметр зачищаемого провода, диапазон значений порядка – 4-40 мм.

Особенности работы со станками для бронированных кабелей

Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.

Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.

Поперечное сечение бронированного кабеля

Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.

Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты

После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.

Советуем изучить Вакансии и работа инженером электрик-энергетик в москве

Стриппер для разделки бронированного кабеля

Краткий обзор модельного ряда

Если проанализировать инструмент для снятия изоляции, выпускаемый различными производителями, то можно заметить, что определенного деления на какие-либо категории не существует. Все стрипперы относятся к ручному электромонтажному инструменту, однако по форме, размерам, функциям они могут сильно отличаться.

Бытовые и промышленные зачистители проводов принято делить по степени автоматизации на 3 группы:

• механические, требующие дополнительной настройки;
• полуавтоматические, частично настраиваемые;
• автоматические, не требующие регулировки.

По большей части это своеобразные клещи или кусачки с изолированными ручками и двумя «губами», движущимися за счет скрепляющего их шарнира. На «губах» располагаются отверстия различного диаметра или ножи, с помощью которых удаляется кабельная оплетка.

Строгой границы между категориями нет, как и нет единой конструкции механизма откусывания изоляции. Примеры популярных видов:

Перечислить все виды не представляется возможным – это огромный ассортимент от маленького устройства, помещающегося в ладони, до компактного станка, беспрерывно работающего на производстве. Но популярными остаются зачистители, которые удобно переносить в ящике для инструментов, комфортно держать в одной руке и при необходимости настраивать для разделки различного вида кабелей.

Но не забывайте учитывать, что кроме универсальных моделей существует немало специальных клещей – для оптоволокна, интернет-кабеля, силовых проводов, медных жил и др. Однако для домашних дел лучше приобретать универсальные – недорогие и многофункциональные.

Как работать ножом электрика с пяткой

С устройством познакомились, теперь давайте на практике посмотрим, .

В моей работе чаще всего приходится сталкиваться с кабелем марки ВВГ сечением от 1.5 мм2 до 6 мм2. Иногда приходится работать и с проводом марки ПВС. Поэтому сейчас попробуем разделать все эти кабели с помощью вышеописанного ножа.

Пример 1. Зачищаем кабель ВВГ-П 3х2.5 мм2 ножом электрика

Для того чтобы разделать кабель заводим пятку под изоляцию . Чтобы пятка легче входила, некоторые товарищи делают надрез вначале, я же углубляю пятку легкими покачиваниями ножа «влево-вправо», внешняя изоляция прорезается, тем самым пяточка легко входит под оболочку.

Затем аккуратно протягиваем нож от себя вдоль кабеля, тем самым разрезаем вдоль жил внешнюю изоляцию

на необходимую длину. Пятка скользит внутри кабеля, а лезвие прекрасно режет изоляцию.

При разделке проводов таким инструментом вероятность повреждение изоляции жил и самих жил сводится к нулю. Как видно на фото изоляция токопроводящих жил остается целая и невредимая.

Это мы выполняли разделку передним лезвием. Давайте попробуем проделать то же самое задним лезвием. Углубляем пяточку под оболочку и плавно ведем нож вдоль жил на себя.

Изоляция отлично прорезается и в этом направлении. Еще одно преимущество ножа с пяткой остаются целыми пальцы на руках, но все равно нужно быть очень осторожным и работать в перчатках.

Абсолютно не важно, каким лезвием вы будете разрезать оболочку задним или передним. Здесь нет ни какой разницы, и каждый работает так, как ему удобно. Кому-то удобнее вести нож от себя, кому-то наоборот

Кому-то удобнее вести нож от себя, кому-то наоборот.

Как видите нож с пяткой ШТОК

снимает изоляцию с кабеля ВВГ сечением 3х2.5 мм2 без особых проблем. Перейдем к следующему примеру.

Пример 2. Снимаем изоляцию с кабеля ВВГ-П 3х1.5 мм2

Следующим экземпляром для нашего ножа будет кабель сечением немного поменьше – 3х1.5 мм2. В данном случае пятка немного туго заходит под изоляцию.

Если у Вас не получается подцепить пяткой изоляцию можно воспользоваться обычными плоскогубцами или тонкогубцами. Легонько сжимаем край кабеля тонкогубцами, между жилами образовывается пустое пространство, в которое легко помещается пятка ножа.

Затем толкаем нож от себя и разрезаем внешнюю изоляцию кабеля.

Попробуем теперь работать, ведя нож на себя. Лезвие с легкостью прорезает оболочку в обоих направлениях.

Пример 3. Зачищаем кабель ВВГ 2х1.5 мм2 ножом электрика

В интернете встречал отзывы что ребята жаловались что таким ножом трудно разрезать кабели сечением 2х1.5 мм2 и меньше. Пятка по сравнению с шириной кабеля большая и туго входит под оболочку. Давайте это проверим.

Берем кусок кабеля ВВГ-П сечением 2х1.5 мм2 и пытаемся его разделать.

Да действительно, относительно ширины кабеля пятка немного великовата.

Чтобы завести пятку под оболочку необходимо приложить небольшое усилие. Под оболочку пятка заходит с натяжкой, поэтому толкать нож приходится с небольшим усилием. Не из-за того что лезвие тупое и плохо режет, а потому что пятка туго идет. Усилие есть, но работать можно.

При разделке нож от себя идет легче, чем, если резать изоляцию на себя. К тому же в последнем случае существует большая вероятность поранится, если нож соскочит.

Пример 4. Снимаем изоляцию ножом электрика с провода ПВС 3х1.5 мм2

Теперь попробуем разделать круглый провод марки ПВС и посмотрим как нож электрика с пяткой

справится с этой задачей. Внешняя изоляция у ПВС очень плотно прилегает к жилам и зависти пятку под изоляцию довольно трудновато.

Вставляем кончик пятки между жилами и покачиваниями ножа прорезаем край внешней оболочки. Затем толкаем нож от себя и прорезаем изоляцию дальше. Нож проходит. Немного туго идет, но проходит. Конечно, разделывать плоский кабель гораздо проще и быстрее, но если приспособится, то можно и с круглого снимать, хоть на это уходит немного больше времени.

Чем ниже окружающая температура, тем труднее таким ножом снимать изоляцию с провода ПВС — изоляция на холоде становится просто дубовая. Соответственно если работаете с ПВС или NYM, то лучше работать в тепле.

Еще один момент, на который бы хотел обратить Ваше внимание друзья это напряжение, на которое рассчитана изоляция рукоятки ножа. По паспорту изоляция выдерживает напряжение до 1000 Вольт. Хотя мне трудно представить, как таким ножом можно работать под напряжением

Хотя мне трудно представить, как таким ножом можно работать под напряжением.

Особенности и преимущества монтерского ножа

Этот инструмент предназначен для разрезания кабелей, зачистки их от первичной изоляции и снятия изолирующего материала с токопроводящих жил. Одним из основных требований, предъявляемых к нему, следует назвать наличие изолированной ручки, без которой работа с электричеством чревата последствиями вплоть до серьезного поражения током. Кроме того, на ней должен быть указан номинал напряжения, выдерживаемого изоляцией. Если нож не имеет такой ручки, то использовать его можно только при работе с обесточенными линиями.

Нежелательно при электромонтажных работах пользоваться длинными и слишком острыми приспособлениями, иначе при спутанных проводах можно легко повредить лишние кабели. К тому же, мелкие и точные манипуляции лучше производить коротким лезвием, которое хорошо ощущается ладонью и более удобно в стесненных условиях.

Нередко электрики пользуются самодельными ножами, обматывая один из краев полотна несколько изоленты. Понятно, что о высокой надежности такой изоляции говорить не приходится.

Если специалист работает на высоте, при этом необходимые приспособления находятся в специальном поясе, можно использовать режущий инструмент с ножнами. Такой нож может фиксироваться на поясе, он не мешает передвижению и в любой момент может быть извлечен рукой наощупь. Ножны на качественном изделии держатся плотно и не спадают от вибрации, но при этом могут быть легко сняты одним большим пальцем. Впрочем, многие монтеры не любят носить их на поясе, считая это неудобным.

Однако то, что в ножнах инструмент меньше тупится и его легче найти наощупь, когда он лежит в куче других приспособлений, отмечают практически все электрики.
