Снятие изоляции с проводов своими руками

Виды электромонтажных приспособлений

Многообразие инструментов можно классифицировать по следующим признакам:

• способу удаления изоляции;
• объемам выполняемых работ;
• автоматизации процесса.

Изоляционную оболочку можно убрать двумя способами: термическим и механическим.

Первый вариант допустим только для тонких, маломощных проводников, применяемых в устройствах связи, аудиоаппаратуре и электронике, работающей от напряжения около 5 вольт.

Тепловое воздействие подойдет для одноразовой зачистки небольшой партии проводников. Для разогрева изоляционной оболочки используют: зажигалку, паяльник, разогретой нитью хрома

Профессиональные методы – это исключительно механическое снятие изоляции. Работа инструментов базируется на одном из принципов удаления защитного покрытия:

1. Разрезание. Острие прорезает изоляционный слой по кругу, оставляя токонесущие жилы без повреждения. После – часть отрезанного покрытия снимают с провода.
2. Разрыв. Изоляцию зажимают и, приложив усилие, буквально срывают с проводника.

Исходя из предполагаемых объемов выполняемых работ, все инструменты условно можно разделить на две группы:

• бытовые;
• профессиональные.

К числу первой категории некоторые относят нож электрика. Однако такой инструмент неизменно присутствует и в арсенале профессионала. Нож часто используют в быту благодаря его ценовой доступности и простоте применения.

Профессиональные приспособления: клещи, щипцы, съемники и стрипперы. Для выполнения небольшого объема работ подойдут плоскогубцы и бокорезы

Наиболее востребованы среди электромонтажников – стрипперы. Профессиональный инструмент для быстрой зачистки кабеля бывает трех типов: ручной, полуавтоматический и автоматический.

Помимо общей классификации приспособления могут отличаться назначением. Если универсальные инструменты или приборы, используемые исключительно для интернет проводов или электрических кабелей. Может отличаться и диаметр зачищаемого провода, диапазон значений порядка – 4-40 мм.

https://youtube.com/watch?v=u_y7CujU9QM

Ножи электромонтера: особенности и виды

У правильного ножа электромонтера не обязательно прямой клинок, ведь часто необходимо делать на проводах круговые надрезы, а это удобнее делать изогнутым лезвием. Конечно, можно снимать оболочку с проводки обычным ножом, надрезая верхний изоляционный слой вдоль, а оболочку контактов круговыми движениями, снимая после этого оплетку, как чулок. Но, если лезвие ножа, его размеры и рукоятка не отвечают определенным требованиям, можно легко повредить сам проводник, особенно, если жилы тонкие.

https://youtube.com/watch?v=2o9ysj3C_mY

Для упрощения круговых надрезов на лезвии ножа делают выемки под разный диаметр проводов, поместив туда кабель можно круговыми движениями сделать надрез на оплетке, не боясь повредить саму жилу.

Общие требования к ножу для электромонтажных работ следующие:

1. Нож для снятия изоляции лучше выбирать небольшого размера, это позволит работать в тесном пространстве (щит, шкаф). Размеры самого лезвия тоже должны быть миниатюрными, дабы в пучке проводки не отрезать лишнего. Кроме того, маленькое лезвие небольшой длины лучше сидит в руке, с ним удобнее проводить зачистку тонких проводов.
2. Режущая кромка должна быть прямой. Это упростит операцию по разделке проводов в двойной оплетке — когда понадобится снять только внешнюю изоляцию, а внутреннюю оставить целой.
3. Рукоятка не обязательно должна быть анатомичной. Форма должна позволять на ощупь определять, где острие лезвия.
4. Материал клинка – углеродистая сталь, это позволит дольше сохранять необходимую остроту.
5. Рукоятка обязательно должна быть изготовлена из диэлектрического, прочного материала: прочный пластик, углеродистое волокно, чтобы предотвратить поражение электрическим током при проведении работ. «Инструкция по применению и испытанию средств защиты, используемых в электроустановках» — п. 2.16.

Электромонтеру не нужен нож с отточенным лезвием. Во-первых, при множестве мелких операций, особенно в тесных и темных помещениях, электрик будет невольно касаться пальцами режущей стороны, а во-вторых, отточенным, как бритва, лезвием легко будет повреждаться металлический провод. В-третьих, при работе с пучком проводки острым ножом легко повредить соседние провода.

Если нож приобретен в отделе электротехники, на рукоятке должно быть указано, какое напряжение, она способна выдерживать. Если же в работе используется самоделка, пред тем, как проводить удаление изоляции, нужно позаботиться о надежной защите рукоятки, обмотав ее электроизолирующим материалом (кабельной оплеткой, изолентой). Конечно, назвать такой способ защиты рукоятки совершенно безопасным невозможно.

Как использовать инструменты правильно

Качество очищения проводов от защитного слоя зависит от умения электромонтера работать с тем или иным вариантом инструмента. Чтобы проблем в процессе зачистки не возникло, стоит рассмотреть принцип работы:

• Перед тем, как уложить провод между режущими гранями стриппера, стоит определить правильную борозду по сечению проводника и крутящими движениями отделить защиту от металлической части. В полуавтоматических производится та же манипуляция по выбору ячейки, а срез делается благодаря нажатию на рукоятку. В моделях автомат всю вышеперечисленную работу производит прибор.
• Работать с бокорезами просто и безопасно, если знать несколько нюансов. Использовать приспособление можно двумя способами. Подрезать изоляцию с разных сторон на одном уровне, сформировавшийся кусочек стянуть с проводника (для большого сечения). Зафиксировать оплетку и прорезать острой частью бокореза, потом стянуть остатки в сторону, прокручивая деталь защиты.
• Принцип использования плоскогубцев идентичен бокорезам. Нужно начала сделать надрез по окружности той частью, где размещены острые лезвия. Потом зафиксировать подготовленную часть в зажимной части и просто стянуть покрытие с жилы. В данном случае не стоит сильно воздействовать механическим методом – можно оторвать кусок жилы и растянуть остальные части кабеля.
• Принцип использования ножа электромонтера зависит от его вида. Некоторые модели оголителей данного типа могут использоваться только для осуществления определенного надреза и по особенной технике. Лучше выбирать самые простые модели для использования, так как слишком мудреные формы и функциональные особенности могут привести в замешательство неопытного пользователя.
• Щипцы по принципу использования идентичны бокорезам и плоскогубцам. Отличительной особенностью является потребность в контроле глубины надреза. Если за этим действием не проследить, то может произойти повреждение металлической части провода.

Бокорезы в работе

При использовании любого варианта оборудования действовать нужно аккуратно, чтобы не повредить или не удалить отделенную часть проводника полностью. Особенно внимательно производить нужно продольные и круговые надрезы.

Нож

Чтобы «разделать» провода качественно, нужно обязательно тренироваться. Если постоянно оттачивать мастерство в работе, используя разные приспособления, то можно в значительной мере повысить свой профессионализм.

Готовые провода

Чтобы справиться с работой электромонтера не хуже профессионала, нужно иметь представление о проводимой работе, а также подобрать правильный инструмент. В частности, это касается подбора очистителя для изоляции проводов. Есть несколько вариантов, каждый из которых имеет свои отличительные особенности и принцип действия. Каждый зачистительный прибор может относиться к профессиональным или любительским категориям использования. Некоторые варианты могут стать неактуальными для неопытного пользователя из-за сложности кострукции и применения без определенных навыков, которые можно приобрести лишь со временем и при постоянном использовании.

https://youtube.com/watch?v=PkMHpf7_yD4

Толщина провода и величина тока

При величине тока, проходящего через проводник, превышающей расчетные номинальные значения, нарушается баланс в работе электросети, что приводит к перегреву слоя изоляции, а при критических значениях — к расплавлению металлических элементов проводов. На этом принципе работают электрические сварочные аппараты.

Уменьшение толщины проводника приводит к возрастанию его электрического сопротивления, снижению эксплуатационных характеристик. Такой провод не будет выдерживать требуемых токовых нагрузок, но при меньших их значениях может работать достаточно долго. Помимо этого, дополнительно снижаются механические свойства.

Как влияет поперечное сечение проводника на величину тока, пропускаемого через него, можно определить, используя закон Ома.

Из рисунка видно: если приложить большое усилие на нож, прорезающий слой изоляции, то лезвие, после входа в металл, нарушит площадь поперечного сечения и структуру провода. Как прорезается металл наглядно видно на фото.

Совет: При снятии слоя изоляции с провода, необходимо следить за состоянием металлической жилы, не допускать на ней царапин и надрезов. Даже при незначительной их глубине, со временем может произойти значительное уменьшение площади сечения, что станет причиной отказов и сбоев в работе оборудования.

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

• плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
• многопроволочное исполнение для алюминия исключено, для меди — возможно;
• удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в этом материале.

Зачем необходим инструмент для снятия изоляции с проводов

Чтобы выполнить в квартире подключение выключателя или розетки, необязательно пользоваться профессиональным инструментом. Здесь можно применять подручные приспособления, которые находятся в арсенале любого домашнего мастера. Однако качественно справиться с зачисткой проводов от изоляции вряд ли удастся, особенно когда речь идет о масштабных электротехнических работах.

Без инструмента для снятия изоляции вряд ли получится качественно зачистить провода

Некачественная зачистка проводов от изоляции может привести к негативным последствиям. При использовании обычного кухонного ножа повышается вероятность повредить кабель, в результате чего снижается уровень безопасной эксплуатации электрической проводки. В случае надреза токопроводящей жилы уменьшится сечение провода, что может спровоцировать обрыв или подгорание в месте соединения. Неаккуратный срез нередко становится причиной перелома кабеля при его изгибе.

При эксплуатации высокочастотных систем с переменным током может возникнуть скин-эффект, что способствует неравномерному распределению тока в верхнем слое проводника. Любое, даже самое незначительное повреждение жилы приведет к выходу из строя всего оборудования.

При выполнении масштабных электротехнических работ игнорирование использования специального инструмента для зачистки проводов от изоляции может вызвать возникновение пожара, выход из строя техники или спровоцировать поражение током.

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
6. За счёт механического усилия создаётся максимально прочное контактное соединение.
7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
8. Скорость монтажа – минимальная, качество соединения – максимальное.
9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

• зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
• с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

• Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
• Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
2. Провод устанавливают в этот ручей.
3. Сжимают рукоятки.
4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу

Нужно приноровиться к усилию обжатия.

Нужно приноровиться к усилию обжатия.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Работа в подрозетниках и распредкоробках

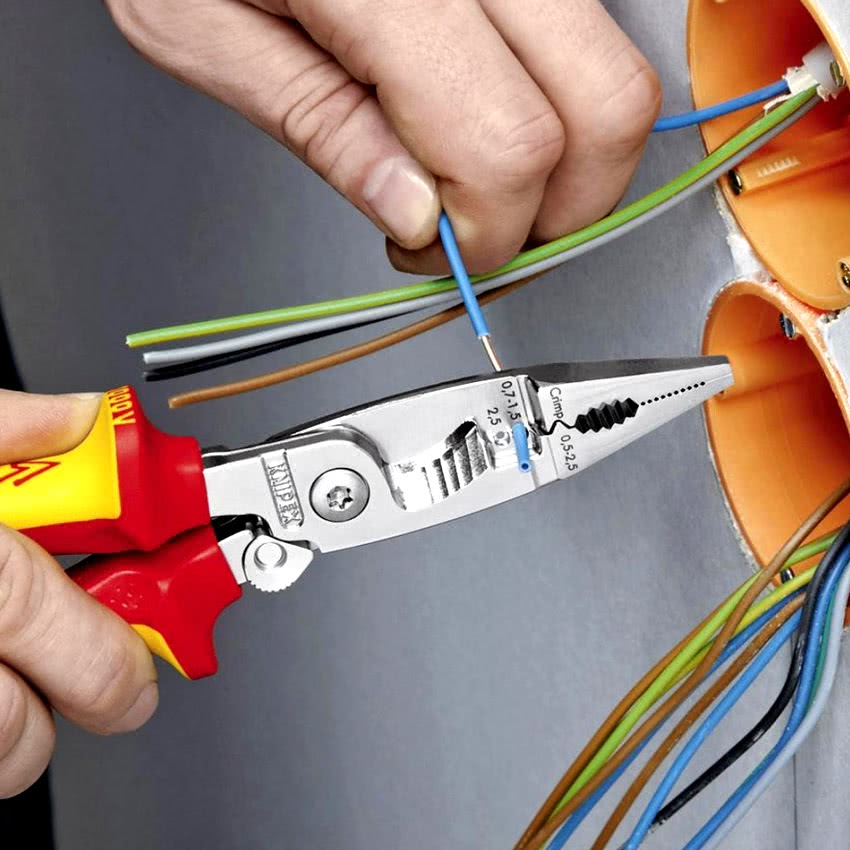

При работе с кабелем в подрозетниках съемником Jokari, благодаря кольцевому надрезу, уже не будет наблюдаться неаккуратных порезов или заусенцев изоляции. Срез окажется ровным и позволит уложить кабель максимально плотно.

При этом торец ножа из-за малых размеров практически входит вплотную к стенке подрозетника. Благодаря чему, зачистку изоляции можно сделать на большую глубину. Останутся необходимые 7-10мм внешней оболочки, которые необходимы для защиты, чтобы жилы не передавило стенками подрозетника.

В распредкоробках и подрозетниках съем изоляции происходит как правило, в два этапа — сначала поперечный, круговой рез, потом продольный. Иначе внешнюю оболочку очень неудобно снять из-за стесненных обстоятельств.

А если провод внутри держится не крепко, то можно ненароком его и вытянуть. Легко работать в таких условиях только с кабелем nym, поэтому его и любят электрики.

После снятия внешней изоляции этим же инструментом можно зачистить и сами жилы, сечением от 0,2мм2 до 4мм2 включительно. Это самые ходовые размеры жил при монтаже домашней проводки.

Многие конечно этим пользуются редко и отдают предпочтения специальным съемникам другой конструкции. Однако инструмент поэтому и является универсальным, что может быть применен для всех видов зачистки с круглыми кабелями без покупки других девайсов.

Процесс зачистки простой и незамысловатый — вставили жилу под нож своего сечения, сжали Jokari, провернули по кругу и стянули изоляцию. При выборе правильного размера, на жиле не останется никаких заусенцев и надрезов.

Лучшие модели инструмента для снятия изоляции немецких брендов

Одним из лучших производителей ручного инструмента является немецкая компания Knipex. Бренд специализируется на изготовлении стрипперов с уникальными конструктивными особенностями.

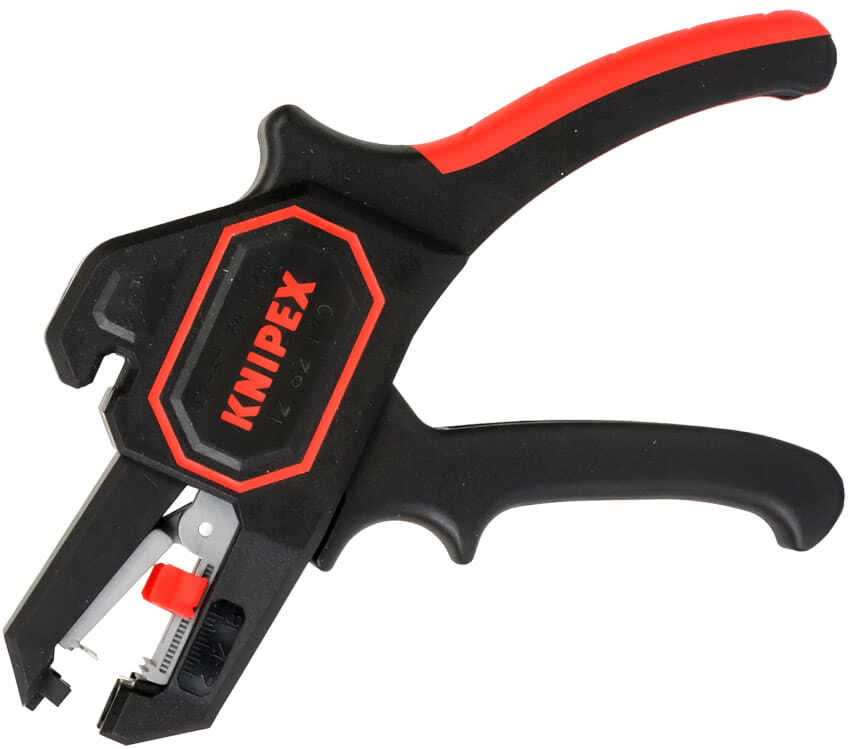

Инструмент для снятия изоляции Knipex KN 1262180 может быть использован для работы с одножильными, многожильными и тонкими проводами

Заслуживает внимания инструмент для снятия изоляции Knipex KN 1262180, который может быть использован для одножильных, многожильных и тонких проводов сечением 0,2-6 мм2. При удалении оплетки инструмент автоматически подстраивается под разный размер кабеля, что исключает вероятность повреждения целостности жил. Благодаря особой конструкции головки, которая имеет удлиненное исполнение, можно работать с инструментом в труднодоступных местах.

Корпус выполняется из ударопрочного пластика, усиленного стекловолокном. Ножи изготовлены из нержавеющей стали, они прошли прецизионную обработку, что улучшает качество выполняемой работы. Купить такой инструмент можно за 3,9 тыс. руб.

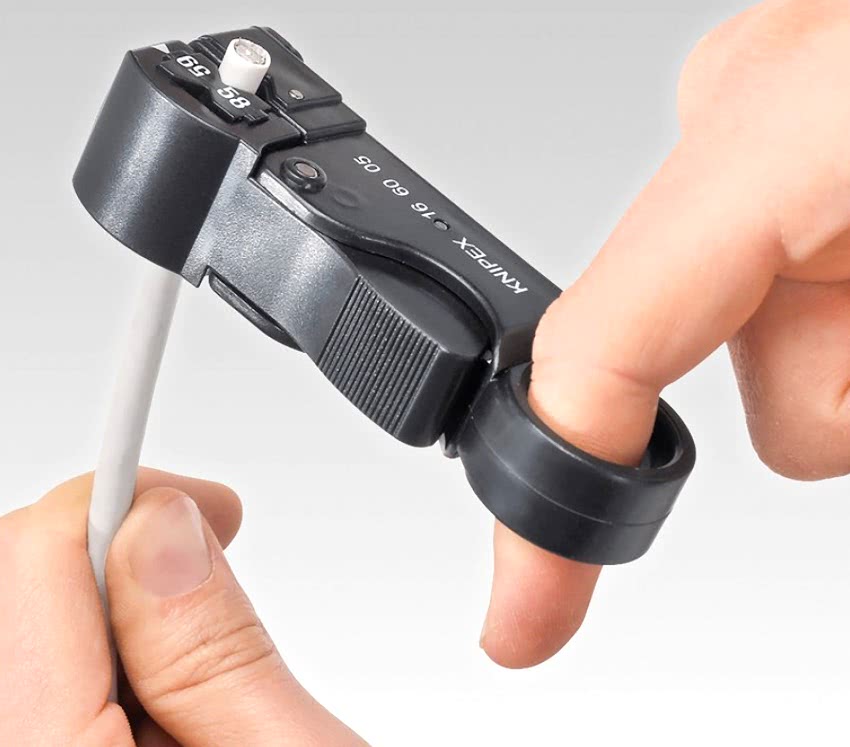

Для удаления изоляции с коаксиальных кабелей хорошей моделью является инструмент Knipex KN-166005SB. Он способен в один прием снять наружную оплетку, экран и изоляцию. Стриппер оснащен тремя встроенными ножами, для каждого из которых можно настроить глубину при помощи шестигранного ключа. Удаление изоляции осуществляется посредством прокручивания стриппера на 360°.

Процесс выполняется быстро и удобно благодаря наличию отверстия для пальца в корпусе устройства. Корпус инструмента изготовлен из противоударного пластика. Купить это приспособление для снятия изоляции с проводов можно за 2 тыс. руб.

Модель Knipex KN-166005SB является лучшим инструментом для удаления изоляции с коаксиальных кабелей

Другим популярным немецким производителем, выпускающим ручной электромонтажный инструмент, является компания Jokari. Изделия отличаются эргономичностью, надежностью и безопасной эксплуатацией.

Большим спросом пользуется инструмент для снятия изоляции Jokari JK 30140, который применяется для работы с круглыми и плоскими кабелями с ПВХ изоляцией. Особая конструкция инструмента позволяет работать в труднодоступных местах. Автоматический стриппер самостоятельно настраивается на глубину реза в зависимости от сечения проводника. Инструмент можно использовать при работе с разветвлениями и распредкоробками. Стоимость стриппера составляет 1,3 тыс. руб.

Важно! Инструмент позволяет снимать оплетку с отдельных жил продольного реза. Для выполнения обработки электрических проводников не обойтись без специализированного инструмента для зачистки изоляции

Подбор определенной модели должен осуществляться на основании типа кабеля и его диаметра. Для обеспечения безопасного выполнения работ лучше отдавать предпочтение инструменту, оснащенному ручками с диэлектрическим покрытием

Для выполнения обработки электрических проводников не обойтись без специализированного инструмента для зачистки изоляции. Подбор определенной модели должен осуществляться на основании типа кабеля и его диаметра. Для обеспечения безопасного выполнения работ лучше отдавать предпочтение инструменту, оснащенному ручками с диэлектрическим покрытием.

https://youtube.com/watch?v=ozpPmqmDEZE

https://youtube.com/watch?v=XgBegDLCJnE

Изготовление съемника

Процесс изготовления съёмника изоляции очень прост. С точилки нам нужно снять только сам нож и винт, корпус точилки нам не понадобится.

Дальше берём нож и располагаем его на прищепке, так как показано на рисунке.

Нож должен выступать внутрь отверстия не больше одного миллиметра, иначе кроме изоляции он будет прорезать провод под изоляцией, а это нам ник чему.

Размещаем правильно нож и прикручиваем его к прищепке тем винтом, которым он был прикручен к точилке.

Для более лёгкого закручивания винта в прищепку, место под винт можно просверлить тонким сверлом, либо проколоть шилом.

Теперь наше устройство готово к использованию, и его можно применять на различных типах кабеля толщиной от 6 до 12 мм.

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

• два деревянных бруска размером 40 х 40 х 400 мм;
• два винта длиной 90 мм с гайками М 8;
• малярный или канцелярский нож.

Пошаговая сборка:

1. Бруски стягивают струбциной.
2. Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
3. Винты продевают в отверстия и стягивают деревянные элементы гайками.
4. Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
5. Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
6. Острие резака помещают в середине проёма нужного диаметра.
7. Гайки окончательно затягивают. Устройство готово к работе.

Простое приспособление Удаляют изоляцию следующим образом:

• ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
• провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
• ухватив пассатижами жилу, протягивают весь провод через отверстие;
• металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

• стальной лист толщиной 8 мм;
• две конусные шестерни;
• шток с нарезанной резьбой М 8;
• круглый стальной стержень ø 8 мм;
• г-образный рычаг;
• гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

1. Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
2. Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
3. В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
4. Также делают подвижную П-образную рамку режущего блока.
5. Боковые стенки корпуса и блока просверливают с обеих сторон.
6. В корпус вставляют вал с одетыми на него роликами.
7. На конце вала закрепляют Г-образную ручку.
8. В отверстия внутренней рамки вставляют вал с дисковым ножом.
9. Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
10. В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
11. Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
12. Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
13. В проём вставляют конец кабеля и начинают поворачивать ручку.
14. Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.

Советуем изучить Пылевлагозащищенные осветительные приборы для любых нужд

Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

Технология

1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Как подключить телефон через блютуз к магнитоле Ремонт смесителя на кухне своими руками: пошаговая инструкция и подробное видео Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
