Самодельный заточной станок для цепей бензопил

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Общие критерии выбора заточных станков

Скорость вращения диска

Скорость вращения диска во многом определяет скорость обработки материала, то бишь заточки цепи. Чем скорость выше, тем цепь точится быстрее. Однако здесь есть и обратная сторона: так как с высокоскоростными станками металл снимается с зуба быстрее при меньшем времени воздействия, то при неумелом обращении можно быстро сточить зуб и угробить цепь, если вдруг неправильно выставили угол заточки.

Устройства со скоростью вращения шпинделя от 2000 до 3000 об/мин считаются низкоскоростными, поэтому их стоит покупать, только если заточка цепей не планируется выполняться часто. А для постоянной заточки, например, в лесничестве или для заработка на заточке инструмента лучше купить прибор со скоростью вращения круга 3000 – 7500 об/мин. К примеру, можно взять недорогой станок Калибр-ЭЗС 220 со скоростью 7500 об/мин.

Мощность

Этот параметр не является ключевым при выборе заточного станка в дом. Для большинства станков мощность составляет от 70 до 250 Вт, и ее вполне хватает для работы. Лишь у единиц мощность движка может достигать 600 Вт. Заточный станок какой лучше: с мощностью 200 или 600 Вт? В большинстве своем мощность влияет на то, как станок будет справляться с нагрузками, то есть с количеством затачиваемых цепей за короткий промежуток времени. Так, если вы будете точить одну цепь в день, то за гнаться за мощностью нет абсолютно никакого смысла. А вот для постоянной заточки, например, если будете зарабатывать этим сидя в мастерской на рынке, мощный прибор будет предпочтителен. Скажем по опыту, что найти мощный станок за адекватную цену, довольно проблематично.

Габариты точильного круга

В комплекте с заточным станком для пильных цепей всегда идет родной круг. Толщина кругов может быть от 1,5 до 5 мм — толще использовать нецелесообразно из-за небольшого шага цепи. Чем тоньше диск, тем проще с ним работать, но и износ у него гораздо выше. Хотя в этом случае стоит отметить, что при нечастом использовании износ особо и незаметен.

ПокупкаКак выбрать пескоструйный пистолет для компрессора?

Размер диска для таких станков составляет порядка 100 — 145 мм

На этот показатель стоит обращать внимание при покупке запасных дисков. Также обращайте внимание на диаметр посадочного гнезда

В некоторых приборах он может быть 10 мм, а в каких-то 22,3 мм. На устройства с большим посадочным гнездом круги с меньшим отверстием уже не посадишь. А вот наоборот можно, воспользовавшись приспособлением типа наборной гайки, как в случае с циркулярными пилами.

Переносной или стационарный

Подавляющее большинство лучших заточных станков являются стационарными, причем для работы их необходимо предварительно прикрутить к верстаку. Для регулярной заточки цепей в домашней мастерской стационарный станок — идеальный вариант.

Однако существуют еще и переносные станки (не ручной напильник), которыми можно затачивать цепи в полевых условиях. Например, заготавливая дрова в лесу вы поймали цепью проволоку, и она затупилась. Таким мини станком можно быстро подточить цепь, не возвращаясь домой. Он работает от напряжения в 12 В, поэтому его можно подключать к обычному автомобильному аккумулятору. Правда качество заточки будет зависеть от профессионализма мастера, поэтому если планируете купить именно такой станок, будьте готовы много тренироваться. Из недорогих можно купить Champion C2002.

Дополнительные параметры

Для кого-то решающими в выборе бытового дискового станка могут стать дополнительные функции, которыми оснащаются некоторые модели:

• Подсветка. Подсветка реально выручает при работе в плохо освещенном гараже, или просто у кого плохое зрение. Она дает лучшую визуализацию затачиваемого звена цепи. Лишь единицы моделей оснащаются подсветкой, хотя это реально полезная вещь.
• Быстрый доступ к угольным щеткам. Угольные щетки двигателя время от времени стираются и выходят из строя. В некоторых устройствах, чтобы до них добрать придется раскрутить чуть ли не весь движок. А есть устройства, в которых на корпусе располагается специальный люк, открыв который можно легко извлечь угольные щетки без разбора всего прибора и обращения в сервисный центр.

Мобильный станок

Все доступные для заточки бензопил станки могут быть классифицированы на два типа:

• стационарные;
• мобильные.

Если говорить о последних, то они отличаются небольшим весом, из-за чего во время выполнения заточки их можно одеть непосредственно на шину пилы. С помощью подобного оборудования можно обеспечить высокую точность направления заточного инструмента, исключить погрешности при выполнении заточки в ее углах.

Процесс заточки

Если вы выбрали ручной мобильный станок для возвращения бензопиле былой остроты, то вам следует знать, в каком порядке необходимо выполнять операции.

• Первое, что необходимо сделать — ослабить зажим цепи.
• Далее ее необходимо разместить таким образом, чтобы каждое звено было направлено в сторону заточного полотна.
• После этого необходимо выставить угол, под которым и будет выполняться заточка инструмента.
• Затем уже производится сама заточка зубьев бензопилы, где необходимо периодически менять направление, в котором будет перемещаться заточное полотно.

По своему исполнению подавляющее количество мобильных станков схожи с лучковой пилой за одним исключением: вместо полотна здесь используется круглый напильник. Если рассматривать положительные стороны подобного метода, то главным следует назвать то, что выправление цепи позволяет обеспечить правильное расположение всех режущих кромок в соответствии с одним общим для всей цепи размером.

Чаще всего для этого выбирается один конкретный зуб, под который и выполняется настройка ручного станка. Во время выполнения заточки эту операцию совершают несколькими движениями, переходя от одного зуба к другому. Действуя подобным образом, можно быть уверенным, что настройки останутся прежними, в результате этот бензопила будет иметь идеально заточенные зубья.

Важные нюансы

Чтобы создать подобный станок, с помощью которого можно будет затачивать бензопилы своими руками, необходимо иметь в наличии фрезерное и токарное оборудование, хотя и их наличие не является обязательным требованием. Здесь важнее всего обеспечить необходимую точность, а этого можно добиться, если использовать подходящие крепления и фиксаторы. Однако вначале стоит подумать над тем, будет ли это наиболее целесообразным вариантом, учитывая, что мобильный станок является очень доступным устройством, которое можно приобрести в любом магазине, где предлагаются различные инструменты.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Порядок изготовления станка

Как вы уже поняли, в качестве точильного элемента будет использоваться обычный круглый напильник для цепей. Им также можно точить цепь, делая это долго и изнурительно, если вручную. Куда быстрее будет ускорить данный процесс, если вставить напильник в патрон шуруповёрта, а чтобы напильник не соскальзывал с зубьев бензопилы, установить на свободный его конец, подшипник.

Итак, берём небольшой подшипник с внутренним диаметром до 10 мм и заполняем его отверстие куском стержня от термопистолета. Можно также использовать и древесину, однако, в таком случае, придётся высверливать точно такое же отверстие, как диаметр у круглого напильника. Поэтому эффективней и быстрей воспользоваться именно стержнем.

Отрезаем небольшой кусок стержня и просовываем его в отверстие подшипника. Затем берём газовую горелку или самую обычную зажигалку, и нагреваем кончик круглого напильника. После этого, пока металл не остыл, вставляет конец напильника, точно по центру подшипника, таким образом, чтобы напильник расплавил пластик и, застыл в нем.

Обязательно необходимо подождать несколько минут, пока пластик остынет, и только после этого можно использовать самодельный станок для заточки цепей бензопил, в работе. Использовать его очень удобно, ведь теперь не придётся точить цепь вручную. Для этого достаточно установить другой конец напильника в патрон шуруповёрта, и удерживая подшипник рукой, производить заточку цепи.

В данном случае напильник не будет соскальзывать вниз и все время уходить в сторону, что весьма мешает нормальному процессу заточки цепи. И ещё один момент, который связан вот с чем

Неважно, какое приспособление вы используете для заточки цепей, важно правильно осуществлять данный процесс. Положение напильника при заточке должно быть под определённым углом, касательно вертикальной и горизонтальной плоскости

На этой картинке наглядно показано, как производится заточка цепей бензопил при помощи круглого напильника. Если соблюдать неправильный угол заточки, то можно испортить цепь бензопилы или существенно сократить срок её службы.

Причины возникновения проблемы

Бензопила — это ручной инструмент, который применяют для продольной и поперечной распиловки древесины. Режущий элемент пилы оснащён зубьями с режущей кромкой, они затачиваются в особом порядке. Древесина — относительно мягкий материал, несмотря на это при интенсивной эксплуатации цепи зубья подвергаются естественному затуплению, на них появляются мелкие дефекты и сколы.

https://youtube.com/watch?v=ArDWa3ax0gw

Эти дефекты приводят к снижению КПД (коэффициента полезного действия) распиловки, ощущается значительное утяжеление, а также затягивание процесса. Правка бензопилы своими руками улучшает работу. Эту стандартную процедуру можно произвести при помощи различных приспособлений.

Определение состояния цепи

К выраженным признакам износа режущей части инструмента можно отнести следующие проявления:

1. При распиле древесины инструмент «гуляет» из стороны в сторону.
2. В электрических пилах на предельных оборотах значительно ощущается нагрузка на двигатель.
3. Наблюдается чрезмерная ширина и неровность распила.
4. Появляется обилие мелкой стружки.
5. Увеличивается привычное время распиловки и снижается производительность работ.

Во время работы необходимо прилагать дополнительные усилия, это не только приводит к быстрой усталости работника, но и повышает риск поломки инструмента или разрыва цепи. Поэтому не стоит медлить с решением вопроса устранения дефектов, а в отдельных случаях замены цепи.

https://youtube.com/watch?v=qCs7Q4eGQqE

Правила заточки зубьев

Используя самодельный станок, нужно строго соблюдать правила точения режущих кромок звеньев:

• не нарушать геометрию зубцов (углы наклона, высоту ограничителя), которая была изначально задана в процессе их производства;
• сохранять одинаковые размеры зубьев для качественного распила и получения ровных торцов деталей с минимальной шероховатостью;
• угол атаки должен составлять 90 вдоль вертикальной осевой линии, а вдоль горизонтальной – от 10 до 30;
• при ручном точении или доводке требуется применение круглого напильника или абразивных инструментов, позволяющих выполнять аналогичные операции.

Когда требуется заточка

Цепь следует наточить при появлении одного из негативных факторов:

• снизилась эффективность резания;
• для распила заготовки нужно прикладывать усилия большие, чем при работе с новой бензопилой;
• мелкие опилки с оттенком темнее, чем при установке заточенной цепи;
• при работе появляются вибрации, становится сложно удерживать пилу;
• возникают проблемы с выниманием шины из запила;
• увеличился расход топлива при выполнении одинакового объёма работ.

Затупленная цепь бензопилы

Форма зубьев цепи

При натачивании цепей своими руками важно сохранять форму зубцов, от которых зависит качество пиления. Наиболее популярной формой является Г-образная

Зубья по конструкции бывают правосторонние и левосторонние, которые крепятся к режущим звеньям цепи. Для сужения линии распила и экономии мощности применяют также приводные зубья.

Качественно формы зубьев бывают поперечными или продольными, отличаются углом атаки режущих кромок. По величине профиля бывают низко- или высокопрофильные.

https://youtube.com/watch?v=Os2a_5l0ass

Особенности изготовления самодельного станка

Если у хозяина работает смекалка и ему не хочется тратить деньги на новый аппарат, то он легко сделает его самостоятельно. Процесс изготовления самоделки довольно прост:

• Подготовка основания: его легко взять из старого оборудования (слесарных тисков).
• В основании делаются отверстия для крепежа. Их диаметр зависит от того, какое оборудование будет крепиться на основании.
• Установка поворотной шины – она должна быть оснащена фиксаторами. Именно на нее надевается цепь, требующая заточки.
• Монтаж заточного устройства, оно крепится на кронштейны. При этом следует обеспечить регулировку их наклона.
• Установка электропривода: в этом процессе понадобится обычный электродвигатель на 220 вольт.
• Для домашнего использования хватит устройства, мощность которого составляет 85 Вт.
• Монтаж заточного диска. Оптимальный диаметр изделия – 12,5 см.
• Подключение кабеля питания к двигателю, лучше выбрать провод сечением 3×2,5 мм.
• Установка кнопки включения или выключения питания, но делать это необязательно.
• Монтаж опорной ручки на корпус двигателя, она делает использование устройства удобнее.
• Крепление светодиодного фонаря: необходимо поставить на станок защитный экран. Он защитит человека от воздействия механической пыли.
• Установка шкалы с градусами поворота, она крепится на поворотной шине. Такой фокус нужен для максимально точной обработки цепи.

Только в этом случае бензопила будет работать эффективно и исправно. Дополнительно должна присутствовать точка отсчета от 0 до 35 градусов в обе стороны.

Бензопила – это уникальное устройство, которое применяется для обработки дерева. Но со временем зубцы режущей цепи начинают стираться, затупляться. Даже самодельный станок позволит вернуть ей прежний вид.

2 Популярные модели станков для заточки

В наши дни наиболее часто покупатели выбирают для себя такие версии подобного оборудования:

• Stern CSS 220- электрический компактный станок для работы с цепями. К особенностям такого оборудования нужно отнести плавный ход, минимальный уровень вибрации, а также высокую производительность, ведь CSS 220 дает до 7500 оборотов в минуту. Подойдет CSS 220 для всех типов цепей. Именно на данную модель сейчас лучшие отзывы;
• Stihl – точильный инструмент, предельно простой и надежный в использовании. Имеет Stihl весьма скромные габариты, также может работать практически со всеми видами цепей как для бензиновых, так и для электрических пил. Выпускается продукция Stihl с огромным количеством дополнительных комплектующих (есть тут даже вариант ручного инструмента), позволяющих адаптировать устройство практически под любые условия работы. Идеально Stihl подходят для домашнего хозяйства, а также небольшого производства;

Станок для заточки цепей Калибр Мастер эзс — 130 М

Все виды оборудования, представленные в данном перечне, имеют весьма хорошие отзывы и могут быть использованы для различных нужд.

Многие из них, в том числе, Калибр ЭЗС 130, могут получить и самодельный аналог.

2.2 Как сделать станок для заточки своими руками?

Для частных хозяйств покупка готового станка, даже если это Калибр ЭЗС, Stihl, практически всегда является делом экономически невыгодным.

Для выполнения станка своими руками вам нужно будет изготовить основание с фиксаторами, которое по размерам будет соответствовать вашей пилке. К нему крепим движимую часть, на которую фиксируем рабочую деталь.

В качестве последней может использоваться самая обычная лучевая пилка. Движимая часть в данной конструкции должно помимо горизонтальных движений позволять также настроить высоту рабочей поверхности по вертикали. В качестве нее можно использовать любую схожую деталь от старого мобильного станка.

Самодельное устройство для заточки пил

В том случае, если необходимо сделать самодельный станок максимально функциональным для работы, рекомендуются дополнительно установить на основание линейку, по которой можно выстраивать высоту зубца.

Кроме того, мобильный станок можно дополнительно оборудовать подсветкой. Для этого желательно использовать светодиодные лампочки, которые максимально надежные в работе и энергетически малозатратные.

Станок, сделанный своими руками по такой конструкции, выйдет довольно дешевым в обустройстве и позволит вам работать в быту с любыми пилами.

Самодельное устройство для заточки цепей бензопил

Станок для заточки цепей бензопил своими руками: теория, практика и наглядные примеры. Подробно рассказываем как сделать самодельное приспособление. В дополнение к инструкции фото и видео.

Изготовить станок для заточки цепей бензопил своими руками не сложнее, чем собрать самодельный гриндер или ленточную пилораму. Однако такие самоделки пользуются меньшей популярностью. Вероятно, это связано с их узкой специализацией, а также наличием множества альтернативных вариантов с использованием достаточно простых приспособлений, которые позволяют заточить цепь с таким же качеством и практически за то же самое время. Чаще всего самодельные станки для заточки пильных цепей конструируют те, кто живет «на земле», вдали от городов, и часто пользуется бензопилой как для заготовки дров, так и для домашнего строительства.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Основные ошибки новичков при затачивании

Есть ряд рекомендаций, как заточить цепь бензопилы, чтобы избежать типичных ошибок, характерных для новичков:

• нужно делать одинаковое количество движений для каждого зубца;
• требуется прикладывать равные усилия для всех зубьев, чтобы избежать неравномерности;
• если цепь слишком затупилась, то напильник для работы не подойдёт и рекомендуется использовать электрический станок;
• угол устанавливают с учётом того, в каком направлении в дальнейшем будет происходить распиловка брёвен.

Пользуясь напильником надо учитывать, что он снимает металлическую стружку с цепи, когда двигается вперёд.

Смотрите в видео как заточить пилу болгаркой:

https://youtube.com/watch?v=DMPdgx-K-dc

Рекомендуется не задевать им поверхность зубьев, при выполнении возвратного движения назад. Преимущественно все цепи точат под углом 30°, но после завершения процедуры следует проверить их шаблоном. Делают это последующему алгоритму:

• шаблон накладывается на цепь;
• проверяется насколько выступает ограничитель глубины;
• осуществляется подравнивание ограничителя плоским напильником.

Обычно расстояние глубины у ограничителя составляет 0.65 мм, но в целом при необходимости его разрешается варьировать в пределах 0.45 – 0.80 мм.


Как правильно затачивать цепьИсточник mauro-gianvanni.ru

Затачивание станком

Наиболее эффективной считается методика с применением электрического станка, позволяющего добиться заводской точности. Разберёмся, как точить цепь бензопилы таким способом, добиваясь нужного результата с минимальными временными и трудозатратами. Пилу ставят в специальное отверстие. Необходимо ослабить винт, зажимающий цепь и настроить нужный уровень заточки по таблицам или самому тупому зубцу. Процесс выполняется в соответствии с выбранными параметрами, после чего пила обрабатывается машинным маслом. Можно использовать две методики при заточке станком:

1. Последовательное воздействие на зубцы один за другим, время от времени изменяя полярность.
2. Зубцы затачиваются через один, сначала правый, а потом левый, что позволяет обойтись без изменения полярности.

Заточка цепи станком Источник instrumentgid.ru

Смотрите в видео инструкцию по заточке цепи бензопилы при помощи станка:

https://youtube.com/watch?v=TvneoHpC2DM

Почему цепь тупится

Есть несколько причин, по которым цепь быстро затупляется у неопытных пользователей. Преимущественно это происходит по следующим причинам:

• Использование некачественного масла, не рекомендованного производителем;
• Неправильная установка параметров, зазор между кромкой и ограничителем должен быть 0.7 мм;


• Отсутствие смазки инструмента перед работой. Непосредственно перед каждым использованием смазывайте ведущую звёздочку маслом М8.
• Нет нормального натяжения цепи, при установке она должна располагаться точно по пазам, находящимся на шине.

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

• заточное устройство;
• абразивный брус;
• пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

1. Установить цепь с шиной;
2. Закрепить брус, устанавливаемый непосредственно на шину;
3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharpИсточник greenindustrypros.com

Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Смотрите в видео, как заточить цепь бензопилы народными способами:

https://youtube.com/watch?v=sptgyGW8548

Коротко о главном

Надо постоянно следить за цепью и пользоваться экспертными рекомендациями при её заточке. Это необходимо, так как от этого зависит хороший распил древесины и удобство при работе с бензопилой.

Понять, что цепь затупилась, можно, если при распиливании от дерева летит пыль, а не древесные стружки, а также тот факт, что древесину тяжело пилить, цепь покрылась ржавчиной и потеряла блеск.

Заточка цепи бензопилы производится на специальном станке или ручным способом, а также при помощи болгарки. Во всех этих случаях нужно соблюдать технику безопасности.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Конфигурация звена

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

• Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
• Задний угол верхнего лезвия — от 50 до 60°.
• Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

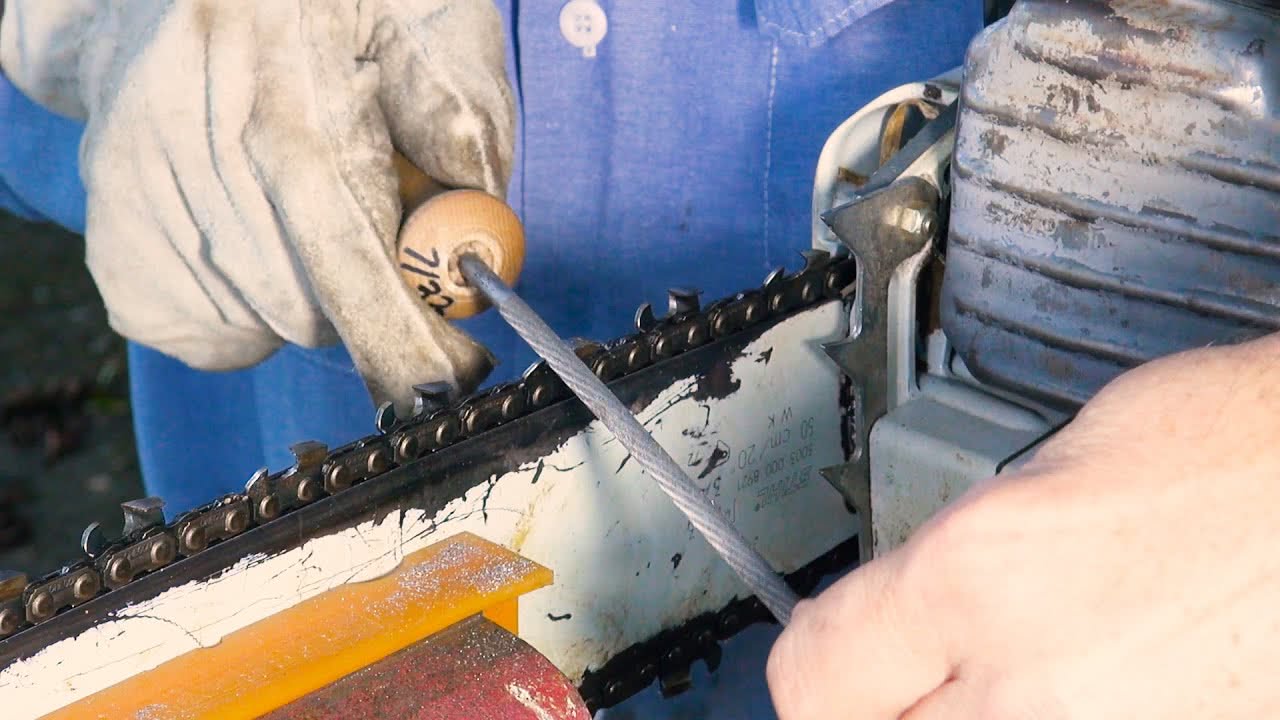

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

• Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
• Низкая скорость заточки.
• При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
• Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструкция станка

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

• Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
• Оптимальная мощность — от 250 до 600 Вт.
• Скорость вращения – 3000—6000 об/мин.
• Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

7 SAFUN CSH-150-104

Проблема многих людей, решивших заточить цепь бензопилы, но не имеющих опыта в этом деле, заключается в настройке инструмента. В большинстве случаев она производится при помощи двух регулировочных болтов, и все делается на глаз. С данной моделью у вас таких проблем не возникнет, так как система настройки здесь максимально продумана и ее можно смело назвать лучшей в своем роде. К сожалению, производителю пришлось пожертвовать универсальностью станка, и далеко не любая пила может быть заточена на нем, поэтому перед покупкой убедитесь, что ваша модель подходит под данные параметры.

Чтобы выставить необходимый размер, нужно просто установить направляющие на соответствующие ризки на станине. Никаких наладок и подгонок. Все уже продумано и рассчитано. Очень удобно и главное быстро, а к тому же это бытовой станок, который устанавливается на любую ровную поверхность и не требует фиксации. При необходимости его можно установить на болты, но даже без них уровень вибрации будет самым низким из-за того, что на борту установлен отлично сбалансированный двигатель со скоростью вращения 5 тысяч оборотов в минуту.

Технические параметры цепей бензопил

максимально большие зубья

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

• интервал шага;
• количество звеньев;
• их толщина;
• планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

https://youtube.com/watch?v=idKTaOx0xRQ

CHAMPION (ПРОФФИ) С2001

Основные характеристики:

• Частота вращения шлифовального круга — 3000 об/мин;
• Мощность двигателя — 230 Вт;
• Диаметр диска — 145 мм;
• Толщина круга — 3,2 мм;
• Посадочный диаметр — 22,2 мм.

Особенности конструкции. Этот станок предназначен для профессиональной заточки цепей. Его следует жестко фиксировать на рабочем столе, для чего предусмотрены крепежные болты. Габариты в сборе не превышают 25х38х35 см, что позволяет устанавливать инструмент в условиях небольшой мастерской. Модель оснащена мощным двигателем на 230 Вт с хорошим обдувом и рельефной наружной поверхностью. На его вал диаметром 22,2 мм устанавливаются диски доступного размера 145х3,2 мм.

Функционал и удобство использования. При нормальном режиме абразивный круг вращается со скоростью 3000 об/мин. Рабочая головка имеет резиновую рукоятку с упором для руки. Есть регулятор угла наклона и ограничитель хода в зоне обработки для выбора глубины заточки.

Шкала заточки по горизонтали.

Шкала заточки по вертикали.

Быстрозажимные тиски эксцентрикового типа способствуют легкости переключений и могут фиксировать заготовку с нужным углом поворота.

Безопасность. Прозрачный экран защищает мастера от искр и разлета осколков диска в случае его разрушения. Встроенная лампа хорошо подсвечивает рабочую зону даже при выключенном общем освещении.

Защитный кожух.

Плюсы CHAMPION (ПРОФФИ) С2001

1. Высокая мощность.
2. Надежность.
3. Удобная конструкция.
4. Низкий уровень шума и вибрации.
5. Подсветка.
6. Комплектация включает в себя необходимые для настроек ключи, точильный круг, правильный брусок и шаблон контроля формы диска.

Минусы CHAMPION (ПРОФФИ) С2001

1. Пластмассовую шайбу фиксатора тисков лучше сразу заменить на стальную.
2. Относительно высокая стоимость.

Самый первый из картона и дерева

Необходимо приготовить плотный картон, досточку, пластиковые или металлические уголки – 2 штуки, используемые в ремонте квартиры, а также приобрести в канцтоварах офисные зажимы – 10 штук. Вырезаем прямоугольники из прочного картона с размером изделия (2 шт.), которое собираетесь плести. Далее, заворачиваем картоном уголки, проделываем прорези около 2-х мм глубиной на сгибе и с двух сторон на доске прикрепляем канцелярскими зажимами. Затем определённое число ниток натягиваем, кончики загибаем и закрепляем к досточке зажимами с обеих сторон. Он лёгкий и простой в использовании.

Похожие записи:

Удаляем старый силиконовый герметик в ванной комнате Самодельный паяльник: как сделать прибор своими руками Инжекционная горелка и принцип ее работы Крепеж для профильной трубы Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
