Стрелочные индикаторы выходного сигнала

Схема

Её основой является советская микросхема К157ДА1, двухканальный двухполупериодный выпрямитель среднего значения сигналов. Напряжение питания схемы лежит в широком диапазоне напряжений, от 12 до 16 вольт, т.к. схема содержит стабилизатор на 9 вольт (VR1 на схеме). Если использовать стабилизатор в металлическом корпусе ТО-220, то напряжение можно подавать вплоть до 30 вольт. Подстроечные резисторы R1 и R2 регулируют уровень сигнала на входе микросхемы. Схема не критична к номиналам используемых компонентов. Можно экспериментировать с ёмкостями конденсаторов С9, С10, которые влияют на плавность хода стрелки, а также с резисторами R7 и R8, которые задают время обратного хода стрелки. In L и In R на схеме подключаются к источнику звука, в качестве которого может выступать любое устройство с линейным выходом – будь то компьютер, плеер или телефон. (cкачиваний: 223)

Принципиальная схема и печатная плата модуля управления

Здесь можно скачать чертеж Layout для печатной платы: scaler_indicator-LayoutТеперь необходимо установить плату на устройстве с индикаторами, закрепить в усилителе и можно делать подключение.

Коннектор схемы управления индикаторами имеется питающее напряжение 24v, но это нормально, потому что на стабилизатор напряжения КРЕН 7809 можно спокойно подавать до 36v, а на выходе получить нужные 9v. А также выходной сигнал обоих каналов. Провода я паял непосредственно к разъему, затем заизолировал, а провода стянул капроновым хомутиком.

Завершающий этап монтажа

Прежде чем устанавливать корпус на шасси усилителя необходимо подстроить переменным резистором, установленном на управляющей плате, нужный предел значения стрелочных индикаторов. И после этого ставим на место корпус и можно приступать к испытанию.

Цифровой VU meter с OLED дисплеем на Arduino, он же измеритель уровня звука, можно собрать на Ардуино платформе. Устройство довольно простое, для начинающих это будет полезный опыт. Разумеется, как высокоточный прибор измерения уровня звука оно не годится, но как показометр в любой УНЧ — вполне.

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал , который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.

Конструкция микросхемы LM3915

Набор деталей «Индикатор уровня звука на LM3915»

Детали набора «Индикатор уровня звука на LM3915»

Плата индикатора уровня звука на LM3915

Плата индикатора уровня звука на LM3915

Схема индикатора звука на LM3915 представлена на фото.

Схема индикатора звука на LM3915

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4. Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Индикатор уровня сигнала

   Думаю многие согласятся, что стрелочные индикаторы в УМЗЧ смотрятся красиво и стильно, вот только где их найти… Выход есть — сделаем такой измеритель, в котором роль стрелки будут выполнять светоизлучающие диоды управляемые микросхемой. LM3916 — это специальная микросхема для LED индикаторов уровня.

   В отличие от LM3915, которая имеет фиксированный шаг между уровнями напряжения 3dB, LM3916 нелинейная: -20, -10, -7, -5, -3, -1, 0, +1, +2, +3db, подобно старым аналоговым VU-метрам. Предлагаемая схема имитирует движение стрелки в аналоговой головке. И для начала изучите datasheet на LM3916.

Схема стрелочно-светодиодного индикатора

   Светодиоды подключены через разъёмы J3 — J12 (показан на схеме только один ряд светодиодов). Схема индикатора потребует двухполярный источник питания для правильной работы. Положительный потенциал питания LED линейек должен быть ниже +25 В и в сочетании с напряжением отрицательного плеа не должен превышать 36 В.

Минимальный уровень вольтажа зависит от рабочего напряжения светодиодов. Например, если светодиод на 1.9 В, а у нас 7 светодиодов на один контакт, то минимальное положительное напряжение будет 7 х 1.9 В + 1.5 В (падение напряжения на LM3916) = 14,8 вольт. Зеленые светодиоды, как правило, имеют чуть выше напряжение — 2.2-2.

4 В, так что +18 В будет достаточно в большинстве случаев.

   Светодиодный ток определяется резистором R1_REF, и с сопротивлением 2,2 кОм будет 5 мА.Формула для расчёта: Iled = 10 х (1.2 V / R1_REF)

   В качестве двойного операционного усилителя на входе можете ставить — TL072, TL082, LM358. Выходной режим может быть установлен 3-х контактной перемычкой JP1. Максимальное входное напряжение для LM3916 имеет значение 1,2 В, и с помощью R8-R7 можно регулировать уровень входного сигнала.

Видео работы индикатора

   Цвет светодиодов на ваш выбор. Тут использованы зеленые светодиоды для отрицательных уровней, желтый — 0dB и красный для положительного уровня звукового сигнала. Для этого нужны прямоугольные светодиоды. Архив с рисунками печатных плат можно скачать здесь.

Сборка схемы

Плата индикатора изготавливается методом ЛУТ на кусочке текстолита размерами 30 х 50 мм. Микросхему на всякий случай стоит установить в панельку, тогда её можно будет в любой момент заменить. Плату после травления обязательно нужно залудить, тогда она будет красиво выглядеть со стороны дорожек, а сама медь не будет окисляться.

В первую очередь запаиваются мелкие детали – резисторы, керамические конденсаторы, а уже затем электролитические конденсаторы, подстроечные резисторы, микросхема. В последнюю очередь припаиваются все соединительные провода. Плата содержит в себе сразу два канала и предполагает использование двух стрелочных головок – на правый и левый канал, однако можно использовать и одну стрелочную головку, тогда контакты входа и выхода для другого канала на плате можно просто оставить пустыми, как я и сделал.

После установки на плату всех деталей обязательно нужно смыть весь оставшийся флюс, проверить соседние дорожки на замыкание. Для подключения платы к источнику сигнала удобнее всего использовать штекер jack 3,5. При этом, если длина проводов от платы будет большой (больше 15 см), следует использовать экранированный провод.

Сборка схемы

Плата индикатора изготавливается методом ЛУТ на кусочке текстолита размерами 30 х 50 мм. Микросхему на всякий случай стоит установить в панельку, тогда её можно будет в любой момент заменить. Плату после травления обязательно нужно залудить, тогда она будет красиво выглядеть со стороны дорожек, а сама медь не будет окисляться. В первую очередь запаиваются мелкие детали – резисторы, керамические конденсаторы, а уже затем электролитические конденсаторы, подстроечные резисторы, микросхема. В последнюю очередь припаиваются все соединительные провода. Плата содержит в себе сразу два канала и предполагает использование двух стрелочных головок – на правый и левый канал, однако можно использовать и одну стрелочную головку, тогда контакты входа и выхода для другого канала на плате можно просто оставить пустыми, как я и сделал. После установки на плату всех деталей обязательно нужно смыть весь оставшийся флюс, проверить соседние дорожки на замыкание. Для подключения платы к источнику сигнала удобнее всего использовать штекер jack 3,5. При этом, если длина проводов от платы будет большой (больше 15 см), следует использовать экранированный провод.

Детали и монтаж

Теперь о радиодеталях: конденсаторы С1 и С2 подберете по своему вкусу, я взял каждый по 22МкФ на 63В(на меньший вольтаж не советую брать для УНЧ с выходом в 100Ватт), резисторы все МЛТ-0.25 или 0.125. Транзисторы все — КТ315, желательно с буквой Б. Светодиоды — любые которые сможете достать.

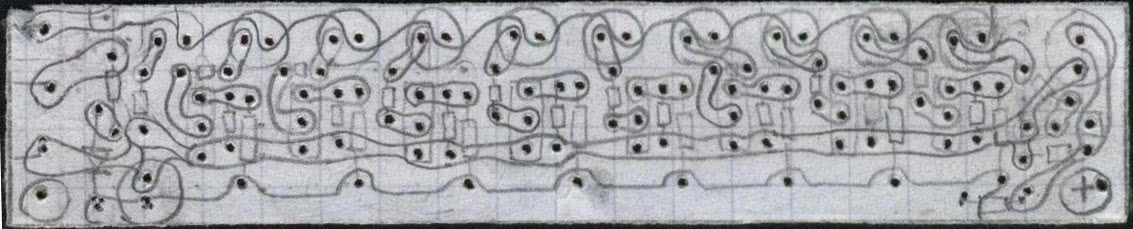

Рис. 4.Печатная плата индикатора выходной мощности УНЧ для 10 ячеек (кликни для увеличения)

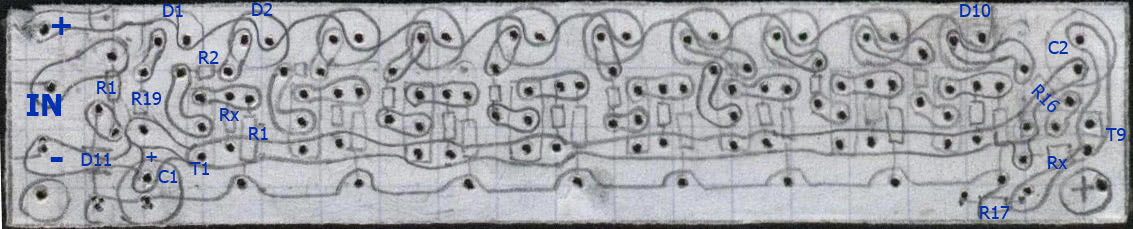

Рис. 5. Расположение компонентов на печатной плате индикатора выходной мощности УНЧ

Все компоненты на печатной плате не обозначал поскольку ячейки идентичны и вы без особых усилий сами разберетесь что и куда впаивать.

В результате моих трудов получились четыре миниатюрных платки:

Рис. 6. Готовые 4 канала индикации для УНЧ мощностью 100 Ватт на канал.

Основные виды индикаторов

Индикаторы являются составной частью устройств усиления звука. Они позволяют получить визуальную оценку композиции в диапазоне звуковых частот. Для наблюдения уровня сигнала используются как стрелочные приборы, так и устройства, выполненные в виде светодиодных столбцов, изменяющих свои геометрические размеры по мере нарастания или спада звукового сигнала в выбранном частотном диапазоне. Можно выделить основные типы индикаторов:

1. Шкальные, представляющие собой устройства различной степени сложности, в которых для оценки силы звукового сигнала используются стрелочные микроамперметры.
2. Пиковые (светодиодные) индикаторы уровня сигнала, которые могут использовать в своем составе как одиночные элементы, так и светодиодные ленты.
3. Пиковые люминесцентные.

Современные комплексы воспроизведения звуковой информации используют электронные устройства, отражающие целый ряд необходимых параметров. В их схемах применяются те или иные основные типы индикаторов, перечисленных выше.

Печатная плата и детали сборки

• R1, R5 R8 – 1 кОм;
• R2 – 100 Ом;
• R3 – 10 кОм;
• R4 – 50 кОм, любой подстроечный;
• R6 – 560 Ом;
• R7 – 10 Ом;
• R9 – 20 кОм.

Конденсаторы С1, С2 – 0,1 мкФ. ИМС LM3915 рекомендуется запаивать не напрямую, а через специальную панельке для микросхемы. В нагрузке можно применить ультраяркие LED любого цвета свечения, вплоть до фиолетового. Но это уже личные эстетические предпочтения. Для отображения стереосигнала потребуются две одинаковые платы с независимыми входами. Более подробные данные о LM3915 можно найти в техническом описании здесь.

Работоспособность данного индикатора доказана на практике многими радиолюбительскими кружками и по-прежнему выпускается в виде наборов МастерКит.

Стрелочная головка

Найти в продаже советские стрелочные головки сейчас не трудно, их существует множество видов, разных форм и размеров. Я использовал небольшую стрелочную головку М42008, она не занимает много места и красиво выглядит. Для этой схемы подойдёт любая головка с током полного отклонения 10-100 микроампер.

Для полноты картины можно также заменить родную шкалу, проградуированную в микроамперах, на специальную звуковую, отградуированную в децибелах. Однако подключать стрелочную головку к схеме нужно не напрямую, а через подстроечный резистор номиналом 1-2 мегаома. Средний его контакт подключается к любому из крайних и подключается к плате, а оставшийся контакт подключается непосредственно к головке, как видно на фото ниже.

Принципиальная схема

Схема до безобразия проста и состоит из одинаковых ячеек, каждая из которых настроена на индикацию нужного уровня напряжения на выходе УНЧ. Вот схема на 5 ячеек индикации:

Рис. 2. Схема индикатора выходной мощности УНЧ на транзисторах КТ315 и светодиодах

Выше приведена схема на 5 ячеек индикации, клонировав ячейки можно получить схему на 10 ячеек, как раз такую я и собирал для своего УНЧ:

Рис. 3. Схема индикатора выходной мощности УНЧ для 10 ячеек (кликни для увеличения)

Номиналы деталей в данной схеме рассчитаны под напряжение питания порядка 12 Вольт, не считая резисторов Rx — которые нужно подбирать.

Расскажу о том как работает схема, все очень просто: сигнал с выхода усилителя НЧ идет на резистор Rвх после чего диодом D6 срезаем полуволну и потом постоянное напряжение подаем на вход каждой ячейки. Ячейка индикации представляет собой пороговое ключевое устройство которое зажигает светодиод при достижении некоторого уровня на входе.

Конденсатор С1 нужен для того чтобы при очень большой амплитуде сигнала сохранялась плавность выключения ячеек, а конденсатор С2 реализовывает задержку свечения последнего светодиода на некую долю секунды, чтобы показать что достигнут максимальный уровень сигнала — пик. Первый светодиод обозначает начало шкалы и поэтому светится постоянно.

Состав набора:

▼ ️ 41,57 Kb ⇣ 1510 Нужен файл? Зарегистрируйтесь и войдите с вашим логином и паролем.

— высококачественная заводская ПП — размер 82мм х 28мм. 2 стороны, металлизация, маска, подписи. Красота! Приятно взять в руки. — полный комплект радиодеталей, не включая светодиоды — тут у всех разные вкусы и желания — схема принципиальная — описание сборки и настройки — описание точной калибровки индикатора от Игоря (Audiokiller) Цена за 1-канальный набор. Любое количество каналов можно каскадировать: 1 канал, 2 канала, кинотеатр 5.1 или спектр-анализатор.

Сборка конструктора. Установлен триммер, затем (с соблюдением полярности) конденсаторы, затем (с проверкой тестером) полосатые резисторы. Я устанавливаю все пассивные элементы и немного разгибаю ножки элементов с обратной стороны ПП, чтобы они не выпали. Затем я пропаиваю сразу все ножки. Использую недорогую паяльную станцию начального уровня LUKEY-702. Паяльник доработан, установлено отдельно купленное фирменное жало — паять одно удовольствие. Затем кусачками убираю всё лишнее. Следите, чтобы кусочки металла из-под кусачек не улетели в глаз или на пол. Обрезок тонкой ножки — отличная заноза. Будьте осторожны, друзья! В последнюю очередь я впаиваю чип в корпусе DIP22. Блок Р-2 готов.

Здесь я хочу показать альтернативный вариант установки светодиодов с обратной стороны платы. При этом самыми высокими элементами на плоскости получаются сами светодиоды: очень удобно регулировать расстояние от ПП до панели вашего аппарата. «Лишние» длинные ножки не обрезал специально, чтобы светодиоды можно было без потерь извлечь после окончания съемок роликов. Другой удобный вариант — установка светодиодов под углом 90° (ножки нужно предварительно отформовать). Вобщем, вариантов оформления исполнительной «сияющей»части масса — дело за вашим вкусом, предпочтениями и возможностями.

Распаиваем провода и каскадируем два блока. Очень удобно пользоваться шлейфом. Каскадированием мы добиваемся синхронности работы систем задержки отображения пиков всех объединенных блоков. Иначе, из-за неидеальности элементов времязадающих цепей, мы бы наблюдали разброд и шатание в этом вопросе.

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал , который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.

Конструкция микросхемы LM3915

Набор деталей «Индикатор уровня звука на LM3915»

Детали набора «Индикатор уровня звука на LM3915»

Плата индикатора уровня звука на LM3915

Плата индикатора уровня звука на LM3915

Схема индикатора звука на LM3915 представлена на фото.

Схема индикатора звука на LM3915

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4. Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Как собрать светодиодный индикатор уровня на LM3915 своими руками

Конструкция микросхемы LM3915 представляет заключенных в корпусе десяти однотипных операционных усилителей компараторов. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. На обратные входы усилителей поступает входной сигнал , который формируется буферным усилителем (вывод 5). Конструкция микросхемы включает также интегральный стабилизатор (выводы 3, 7, 8), а также ключ задания режима работы индикатора (вывод 9). Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт. Величина опорного напряжения задается в пределах от 1,2 до 12 Вольт внешними резисторами. Шкала индикатора соответствует уровню сигнала 30 дБ с шагом в 3 дБ. Выходной ток устанавливается в пределах от 1 до 30 мА.

Конструкция микросхемы LM3915
Набор деталей «Индикатор уровня звука на LM3915»
Детали набора «Индикатор уровня звука на LM3915»
Плата индикатора уровня звука на LM3915
Плата индикатора уровня звука на LM3915

Схема индикатора звука на LM3915 представлена на фото.

Схема индикатора звука на LM3915

Принцип действия. Напряжение питания 12 Вольт подается на третий вывод LM3915. Оно же, через ограничивающий резистор R2 поступает на светодиоды. Сопротивления R1 и R8 выравнивают яркость свечения красных светодиодов в шкале. Также напряжение 12 Вольт подается на перемычку управления режимом работы индикатора (вывод 9). В замкнутом состоянии перемычки схема обеспечивает свечение только одного светодиода, соответствующего уровня сигнала. При разомкнутой перемычке схема работает в эффектом режиме «столбик», уровень входного сигнала пропорционален высоте светящегося столбца или длине строки. Делитель собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Точная настройка делителя осуществляется многооборотным подстроечным сопротивлением R4.  Делитель R9 R6 задает смещение для верхнего уровня логарифмической линейки сопротивлений микросхемы (вывод 6). Нижний уровень логарифмической линейки сопротивлений (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7) увеличивает величину опорного напряжения и влияет на яркость светодиодов. R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/Iled, где Iled – ток одного светодиода, А. Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. По инструкции во избежание повреждения микросхемы, не следует превышать ограничение в 20 мА тока подаваемого на светодиоды.

Простейшие шкальные

Индикаторы этого типа содержат в своем составе электромеханический микроамперметр с током полного отклонения стрелки до 500 мкА. Прибор работает при протекании по обмотке его катушки постоянного тока. Поэтому изменяющийся во времени выходной звуковой сигнал требуется предварительно преобразовать при помощи диодной схемы.

Изменяя величину сопротивления резистора, ограничивающего ток, протекающий через микроамперметр, можно добиться полного отклонения стрелки для максимального уровня звукового сигнала. Шкала градуируется в процентах максимального уровня или в децибелах (дБ) его ослабления.

Схема индикатора звука и принцип её действия

Как видно из рисунка, принципиальная электрическая схема индикатора уровня звука состоит из двух конденсаторов, девяти резисторов и микросхемы, нагрузкой для которой служат десять светодиодов. Для удобства подключения питания и аудиосигнала её можно дополнить двумя разъёмами под пайку. Собрать такое простое устройство под силу любому, даже начинающему, радиолюбителю. Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.

Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле:

R5=12,5/ILED, где ILED – ток одного светодиода, А.

Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. Во избежание перегрева корпуса ИМС, не следует превышать ток LED более 20 мА. Все-таки это индикатор, а не новогодняя гирлянда.

Схема индикатора звука и принцип её действия

Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.

Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле:

R5=12,5/I_LED, где I_LED – ток одного светодиода, А.

Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. Во избежание перегрева корпуса ИМС, не следует превышать ток LED более 20 мА. Все-таки это индикатор, а не новогодняя гирлянда.

Индикаторы пиковых значений

Светодиодные индикаторы этого вида выполняются на основе компараторов напряжения уровня входного сигнала. Напряжение на их выходах появляется в момент превышения входным сигналом определенного, заранее установленного элементами схемы значения величины входного сигнала. При этом уровня напряжения, возникающего на выходе компаратора, достаточно для загорания светодиода линейки индикаторов.

Чем большее количество пороговых устройств содержит схема индикатора уровня сигнала, тем меньше будет заметно скачкообразное движение светодиодного столбика по шкале, тем естественнее будет наблюдаемая картинка.

Стрелочный индикатор для усилителя мощности. VU meter P-78WTC-BGB-S106

Всем привет, сегодня рассмотрим красивый стрелочный индикатор уровня сигнала для звукового усилителя мощности. Когда-то в аналоговые времена это был полезный индикатор перегрузки, а сейчас, это просто антуражное украшение звуковой аппаратуры. Согласитесь, есть что-то завораживающее в движении стрелок в такт музыке, а если они еще мягко подсвечены, то создается теплая ностальгическая атмосфера, как в те времена, когда аппаратура звучала иначе. Некоторые производители применяют стрелочные индикаторы уровня до сих пор, например элитный McIntosh:

Один из моих первых самодельных усилителей был со стрелочными индикаторами:

индикаторы эти я покупал на ebay в 2010 году, а драйвер там был на отечественной микросхеме К157ДА1. Позднее я применял круглые индикаторы, когда делал бумбокс в ретро стиле:

Посмотрим теперь на современное китайское видение, каким должен быть стрелочный индикатор сигнала. Начнем с упаковки, тут это важный момент, так как прибор хрупкий:

Вполне надежно. Доставка ТК Достаем индикатор:

Он сдвоенный, два канала находятся в одном корпусе. Отградуирован -40…+3 Дб. Технические характеристики: Материал крышки: PMMA + PS Модель: P-78WTC-BGB-S106 Размер: около 15,4 смx 1,8 см x 4,6 см DCR = 650Ω +-10%, если = 500uA +-10% Лампа: белый свет x 3 шт. Светодиодный светильник напряжение: 12 В постоянного тока (С резистором для ограничения тока для защиты светодиодов)

Внешний вид индикатора:

Размер паза под установку: 150х32 мм. 18 мм от нижней плоскости корпуса до низа видимой части. Корпус состоит из двух частей, сам индикатор и отражающая пластина подсветки сзади, части скреплены между собой скотчем. В корпусе усилителя индикатор можно крепить на термоклей или прижимать уголком. Сбоку:

Выступает видимая часть от корпуса на 3 мм. Сзади расположены подключения:

Посередине планка с контактами для подачи питания на светодиоды подсветки. Не забываем, что нужен токоограничивающий резистор для питания светодиодов.

Я поначалу подключил 12 В и сразу спалил светодиоды (там плоские 3 мм шириной), русские люди сначала сломают, а потом читают инструкцию… Так вот, защиты «от дурака» нет, поэтому про резистор не забываем. Я поставил 10к при питании 12 В. Можно вообще снять отражающую пластинку с подсветкой, и сделать подсветку на дампах накаливания или мощных LED диодах.

Видны катушки измерителя:

Это по сути амперметр стрелочный. Масса прибора на всякий случай:

Работа подсветки в темноте:

Голубой цвет подсветки любимый в Китае)) Можно поиграть с резистором и повысить яркость диодов:

Сам по себе стрелочный индикатор уровня работать не будет, ему нужен драйвер. Я использую бюджетные платки на микросхеме TA7318:

Эта платка работает от 12 В, к ней подключается входной сигнал, а она управляет стрелочными индикаторами и их подсветкой.

Вот так «залипательно» двигаются стрелки:

Видео работы индикатора:

на

Этот индикатор будет хорошим украшением корпуса самодельного усилителя, но нужно «позаморачиваться» с подсветкой.

Спасибо за просмотр. Удачных покупок!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
