Двухканальный усилитель на TDA7265 (20Вт+20Вт)

Усилитель, схема которого представлена в данной статье, построена на одной из популярных микросхем – TDA7265. Она представляет собой двухканальный усилитель НЧ, работающий в классе AB, который может применяться в музыкальной аппаратуре высокого качества, типа музыкальных центров и телевизоров. Также ее можно применить как в виде отдельного оконечного усилителя НЧ.

Микросхема выполнена в корпусе Multiwatt и имеет одиннадцать выводов.

Усилитель может работать как на 8Ом нагрузку, так и на 4Ома и если верить даташиту, то микросхема защищена от короткого замыкания (КЗ) на выходе. Если TDA7265 не оригинальная, то защита от КЗ может отсутствовать, и при нулевом сопротивлении на выходе обязательно выйдет из строя. Кроме защиты от «козы» имеется тепловая защита, которая срабатывает при внутренней температуре равной 145°С.

Основные характеристики микросхемы TDA7265

Напряжение питания (рекомендованное) ………. ±20В

Напряжение питания (max) ………. ±25В

Выходная мощность (8Ом, ±20В, THD = 10%) ………. 25Вт (на один канал)

Выходная мощность (4Ома, ±16В, THD = 10%) ………. 25Вт (на один канал)

Выходная мощность (8Ом, ±20В, THD = 1%) ………. 20Вт (на один канал)

Выходная мощность (4Ома, ±16В, THD = 1%) ………. 20Вт (на один канал)

Пиковый выходной ток ………. 4,5А

Температура срабатывания защиты ……… 145°С

Остальные интересующие вас характеристики можете найти в даташите.

Схема двухканального усилителя на TDA7265

Компоненты схемы

Все резисторы мощностью 0,25Вт, кроме R7 и R10 (0,5Вт).

Конденсаторы C1-C4 и C6 электролитические и должны быть рассчитаны на напряжение 35В, хотя можно и на напряжение 25В, но только если питание усилителя не будет превышать ±18В. Остальные конденсаторы керамические или пленочные, разницы в данном случае вы не услышите, так что ставьте то, что есть под рукой.

Транзистор VT1 можно заменить на BC547.

Радиатор необходимо установить через силиконовую или слюдяную прокладку и фторопластовую втулку, если корпус усилителя металлический.

Режимы MUTE и ST-BY

Для удобства чтения я на схему наложил подсказку по данным режимам. За эти режимы отвечает вывод 5.

Для дальнейшего понимания примем напряжение питания (Vs) = ±20В.

Если на выводе 5 присутствует напряжение в диапазоне +Vs …+Vs-2.5В (от +17,5В до +20В) то усилитель находится в спящем режиме (ST-BY) с минимальным потреблением тока (3мА).

Если на выводе 5 присутствует напряжение в диапазоне +Vs-6В …+Vs-2,5В (от +14В до +17,5В), то усилитель выйдет из спящего режима, но включится режим приглушения MUTE.

Если на выводе 5 присутствует напряжение менее +Vs-6В (менее +14В), то усилитель войдет в режим воспроизведения звукового сигнала.

Теперь простыми словами о режимах MUTE и ST-BY

Для того чтобы усилитель начал работать необходимо с помощью переключателя SW1 замкнуть вывод резистора R1 на плюсовую шину. Далее, чтобы появился сигнал на выходе усилителя (т.е. отключить режим MUTE), необходимо замкнуть контакты выключателя SW2. Для тех, кто в танке, положения SW1 и SW2, установленные как на схеме обеспечат звучание в колонках.

Печатная плата двухканального усилителя на TDA7265

Даташит на TDA7265

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.

Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир (vladimirm2) Хайфа Список всех статей

Профиль vladimirm2

Живу в Израиле, родом из Одессы, бывший военный психолог, сегодня инженер сетевых компьютерных технологий или просто сисадмин.Лет десять, как увлекся ламповым звуком, в то время построил свой первый усилитель. Полгода выслушивал и настраивал, доволен. С тех пор были построены разные устройства, некоторые из них благодаря материалам и помощи людей этого портала. Нашел на вашем ресурсе много полезной для себя информации.С уважением ко всем! )

↑ Анализ даташитов и реальных измерений TDA7379

TDA7379Али

Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.

TDA7379

Заявленные 2×38W/4Ω @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.

↑ Принципиальная схема усилителя

Тестовая схема включения микросхем из даташита практически пригодна для «боевого» применения (рис. 1).

Рис. 1. Схема включения микросхем при питании от двухполярного источника

В реальной схеме (рис.2) воспользуемся рекомендациями, изложенными в публикации .

Рис. 2.

Принципиальная схема усилителя

Коэффициент усиления

с замкнутой петлей ООС KU=1+R7/R5=1+R8/R6=33,26 (30,4 дБ).

Выходная мощность определяется типом примененной микросхемы и сопротивлением нагрузки (см. табл. 1).

Управление микросхемой осуществляется подачей соответствующих напряжений на вывод 5 (Mute/Stand-by) микросхемы DA1.

Рабочий режим Play реализуется при напряжении, меньшем чем +Uп-6. Например, для напряжения питания ±20 В режим Play обеспечивается при напряжении на выводе 5 микросхемы от 0 до 14 В.

Для режима отключения звука Mute достаточно подать напряжение в диапазоне от +Uп-6 до +Uп-2,5 (от 14 В до 17,5 В).

Микросхема входит в режим ожидания (Stand-by) при напряжении, большем чем +Uп-2,5 (в нашем примере от 17,5 В до 20 В).

Схема управления на транзисторе VT1 необходима для развития, при реализации микропроцессорного управления. Для постоянно включенной микросхемы (режим Play) вполне достаточно соединить вывод 5 микросхемы с общим проводом.

В зависимости от положения джамперов P1 и P2 схема управления обеспечивает напряжение на выводе 5, равное 11,5 В в режиме Play; 16,1 В в режиме Mute и около 20 В в режиме Stand-by.

Для снижения электролитических искажений емкость конденсаторов С1, С2 увеличена в два раза по сравнению с типовой схемой включения.

Для подавления радиочастотных помех добавлены входные пассивные ФНЧ R3, C3 и R4, C4.

В целях предотвращения самовозбуждения УМЗЧ на комплексной нагрузке и без нее, включены цепи Зобеля R9, C9 и R10, C10.

Datasheet Download — ST Microelectronics

Номер произв TDA7496
Описание 5W+5W AMPLIFIER WITH DC VOLUME CONTROL
Производители ST Microelectronics
логотип

1Page

No Preview Available !

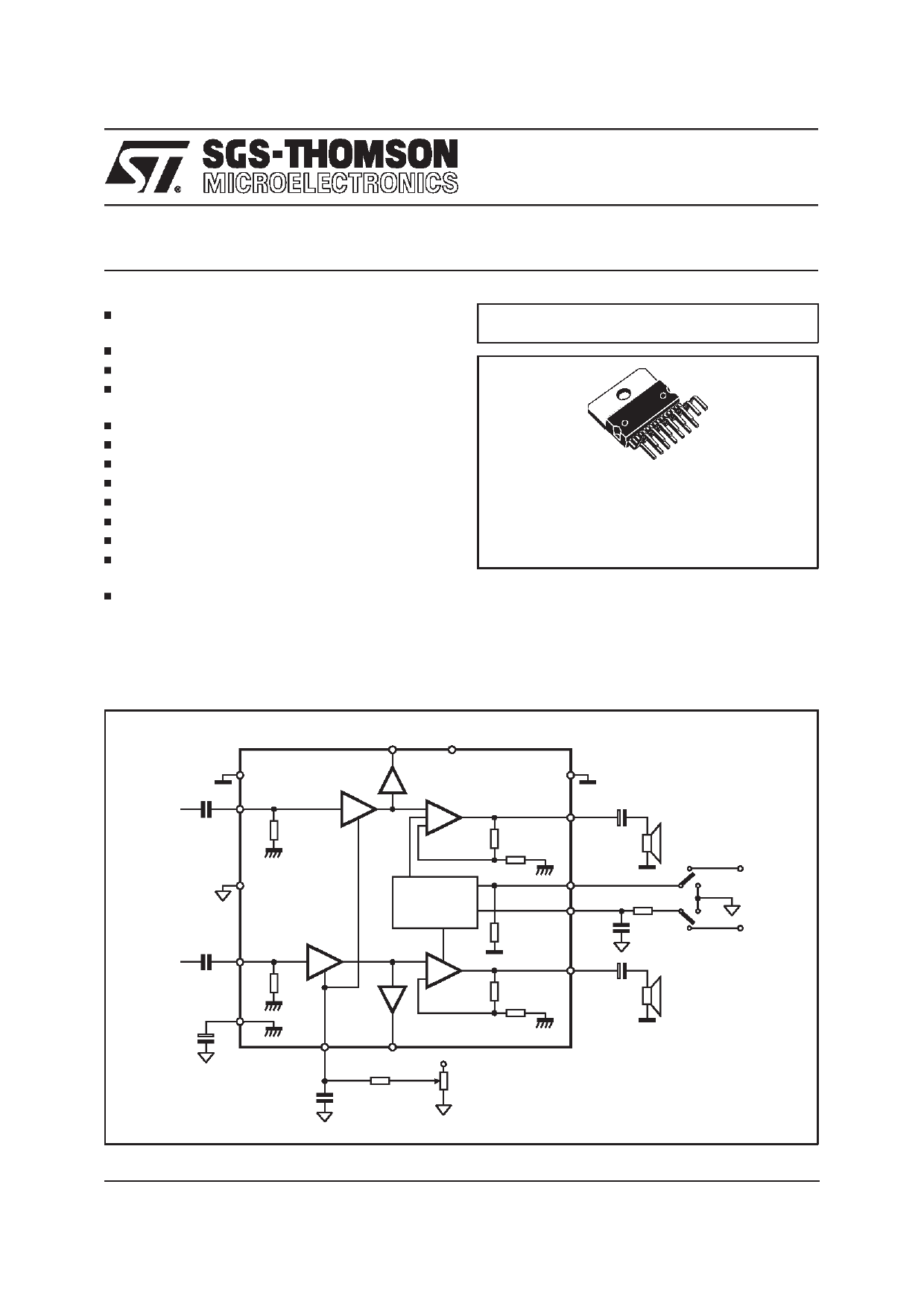

TDA7496
5W+5W AMPLIFIER WITH DC VOLUME CONTROL
5+5W OUTPUT POWER

RL = 8Ω @THD = 10% VCC = 22V

ST-BY AND MUTE FUNCTIONS
LOW TURN-ON TURN-OFF POP NOISE
LINEAR VOLUME CONTROL DC COUPLED
WITH POWER OP. AMP.
NO BOUCHEROT CELL
NO ST-BY RC INPUT NETWORK
SINGLE SUPPLY RANGING UP TO 35V
SHORT CIRCUIT PROTECTION
THERMAL OVERLOAD PROTECTION
INTERNALLY FIXED GAIN
SOFT CLIPPING
VARIABLE OUTPUT AFTER VOLUME CON-
TROL CIRCUIT
MULTIWATT 15 PACKAGE
DESCRIPTION
The TDA7496 is a stereo 5+5W class AB power
BLOCK AND APPLICATION DIAGRAM
MULTIPOWER BI50II TECHNOLOGY
Multiwatt15

ORDERING NUMBER: TDA7496

amplifier assembled in the @ Multiwatt 15 pack-
age, specially designed for high quality sound, TV
applications.
Features of the TDA7496 include linear volume
control, Stand-by and mute functions.
PW_GND
11
INR
470nF
1
30K
VAROUT_R
2

VS

13
VOLUME
+

OP AMP
S_GND
8
INL
470nF
5

470µF

SVR 7
VOLUME
30K
VOLUME
3
MUTE/STBY
PROTECTIONS
+

OP AMP
4
VAROUT_L
+5V
100nF
300K
PW_GND
15

1000µF

14
OUTR
9 STBY
10K
10 MUTE

60K 1µF

12 OUTL

1000µF

D96AU440D
S1 ST-BY
+5V
S_GND
+5V
S2 MUTE
April 1998
1/10

No Preview Available !

TDA7496

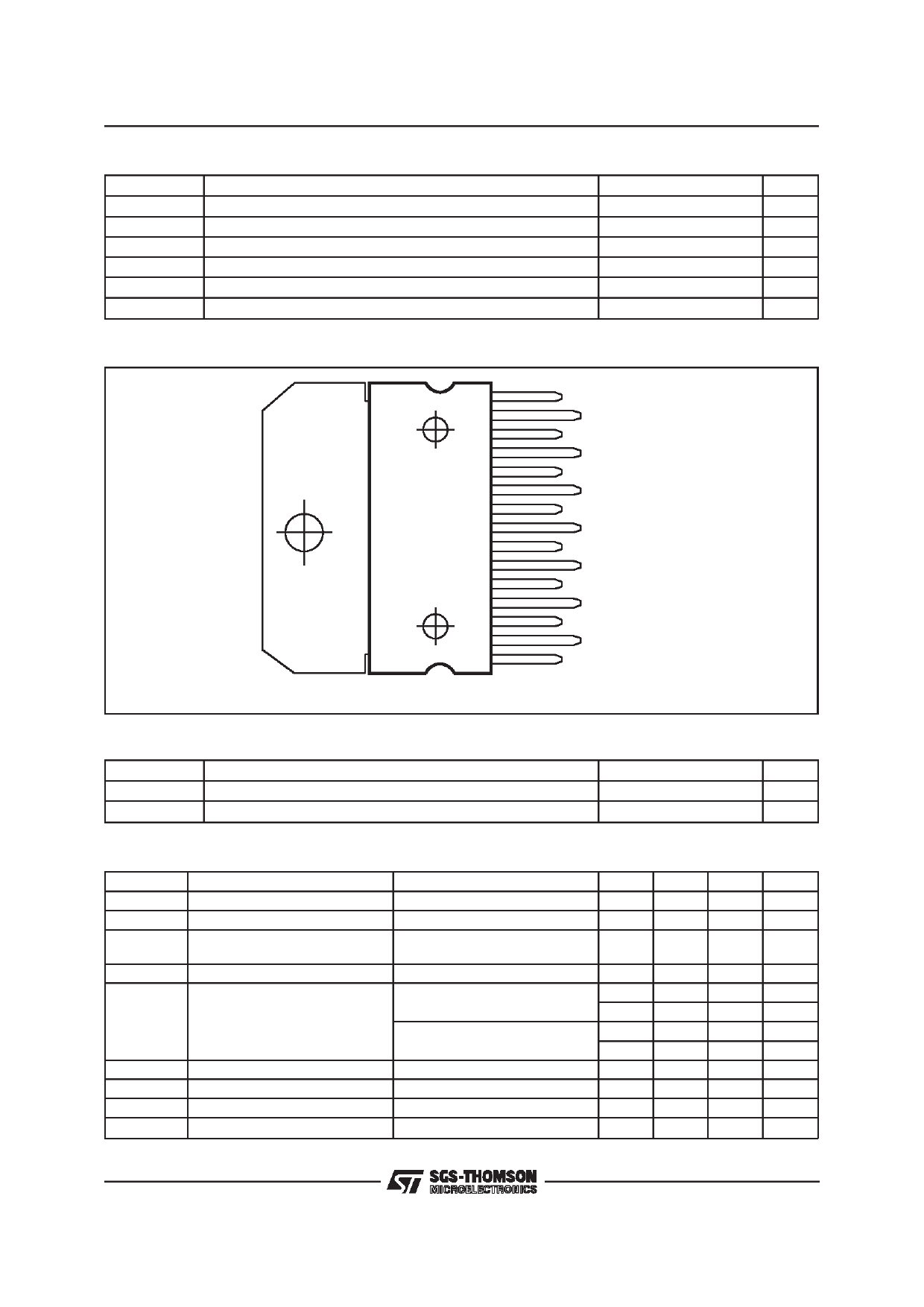

ABSOLUTE MAXIMUM RATINGS
Symbol

VS

VIN

Ptot

Tamb

Tstg, Tj

V3

Parameter
DC Supply Voltage
Maximum Input Voltage

Total Power Dissipation (Tamb = 80°C)

Ambient Operating Temperature
Storage and Junction Temperature
Volume CTRL DC voltage

PIN CONNECTION (Top view)

Value
35
8
15
0 to 70
-40 to 150
7
Unit
V
Vpp
W

°C

°C

V
15 PW_GND
14 OUTR

13 VS

12 OUTL
11 PW_GND
10 MUTE
9 STBY
8 S_GND
7 SVR
6 N.C.
5 INL
4 VAROUT_L
3 VOLUME
2 VAROUT_R
1 INR
D96AU441B
THERMAL DATA
Symbol

Rth j-case

Rth j-amb

Parameter
Thermal Resistance Junction-case
Thermal Resistance Junction-ambient
Value
Unit
Typ. = 4

Max. = 4.6 °C/W

max 35 °C/W

ELECTRICAL CHARACTERISTICS (Refer to the test circuit VS = 22V; RL = 8Ω, Rg = 50Ω, Tamb = 25°C).

Symbol

VS

Iq

DCVOS

VO

PO

Parameter
Supply Voltage Range
Total Quiescent Current
Output DC Offset Referred to
SVR Potenial
Quiescent Output Voltage
Output Power
THD

Ip eak

Vin

GV

Total Harmonic Distortion
Output Peak Current
Input Signal
Closed Loop Gain
Test Condition
No Input Signal
Min.
10

THD = 10%; RL = 8Ω;

THD = 1%; RL = 8Ω;

THD = 10%; RL = 4Ω; VCC = 12V

THD = 1%; RL = 4Ω; VCC = 12V

GV = 30dB; PO = 1W; f = 1KHz;

(internally limited)
5
1
Vol Ctrl > 4.5V
28.5
Typ.
25
200
11
5.5
4
2.1
1.0
1.3
30
Max.
32
50
Unit
V
mA
mV
0.4
2.8
31.5
V
W
W
W
W
%
A
Vrms
dB
2/10

No Preview Available !

TDA7496

ELECTRICAL CHARACTERISTICS (continued)
