Изготовление прицепа-трейлера для мотолодки собственными силами
Сегодня, когда в некоторых регионах довольно трудно найти хорошую и недорогую стоянку для катера, и для обеспечения мобильности у водномоторников возникает необходимость в лодочном трейлере, существуют два варианта получить в собственность столь необходимое транспортное средство. Первый — это приобрести прицеп промышленного изготовления. На рынке в настоящее время представлены трейлеры следующих производителей:
К сожалению, цены на продукцию этих фирм колеблются от 700 до 1000 USD, что довольно дорого для среднестатистического водномоторника. Второй способ — это изготовление трейлера своими силами. Для меня этот способ наиболее предпочтительный в виду того, что можно изготовить прицеп непосредственно под мою лодку «Сарепта» и сэкономить несколько сотен долларов. У меня уже имелся опыт переоборудования грузового прицепа в трейлер под ПВХ-лодку «Кайман-400» (к сожалению, фото нет), но здесь задача стояла более сложная — изготовление прицепа «с нуля». Переоборудовать какой-нибудь грузовой прицеп практически невозможно т.к. под «твердокорпусную» лодку до 5 метров колея трейлера должна быть около 1900 мм. Грузовые прицепы с такой колеей — редкость, а при использовании обычного прицепа лодку придеться размещать выше колес, что сильно затруднит спуск-подъем лодки на трейлер. Поискав в Интернете, я не обнаружил никакой подробной информации по данному вопросу, пришлось думать самому и опираться на устные советы Энди Крым Вихрь-30 г. Москва уже изготовившего трейлер самостоятельно, кстати, спасибо ему.

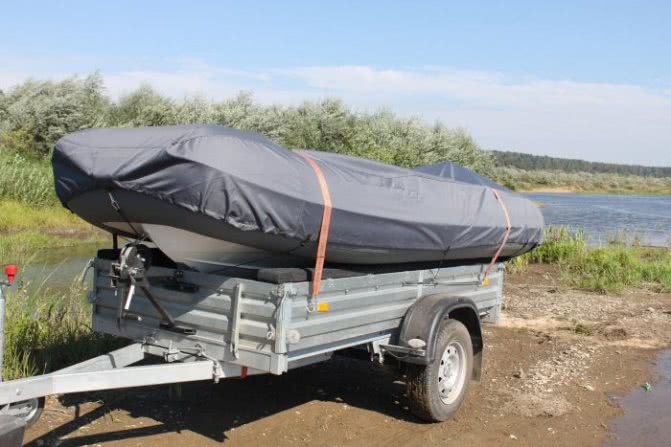

За основу был взят трейлер производства ООО «Вектор» ЛАВ-81014 (Рис. 1).
| Рис.1 Трейлер производства ООО «Вектор» ЛАВ-81014 |
На мой взгляд, этот прицеп наиболее подходит для перевозки лодок длиной до 4,5 м и не снимаемыми моторами весом от 100 кг. Если лодка у вас короче и мотор полегче или вообще его снимаете, для лучшей балансировки прицепа ось желательно сместить вперед. На трейлере ЛАВ-81014 использована рессорная подвеска, но я рекомендую вам применить торсионную. Хотя она и менее надежна и долговечна, но легкость монтажа перекрывает все недостатки.
Вот чертеж с размерами, по которым я изготавливал трейлер (Рис.2). Советую вам немного изменить размеры, что бы прицеп получился именно под вашу лодку.
| Рис. 2 Чертеж изготовленного трейлера |
Теперь остановимся на комплектующих для изготовления трейлера и их стоимости. Они подразделяются на две группы. В первую входят сертифицированные узлы промышленного изготовления: 1. Торсионная ось -3000 руб. 2. Сцепное устройство — 270 руб. Во вторую — комплектующие которые можно приобретать везде или изготавливать самому: 1. Опорная ножка — 490 руб. 2. Крылья — 500 руб. 3. Светотехника — 450 руб. 4. Проводка — 300 руб. 5. Крепеж — 400 руб. 6. Лебедка — 1300 руб. 7. Колеса — 2200 руб. 8. Кильблоки — 1600 руб. 9. Металлопрокат — 2000 руб. 10. Краска — 850 руб. Итого материалов необходимо на 13360 руб. или 430 USD. Забегая вперед скажу, во сколько мне обошлась работа специалистов: 1. Сварщик — 500 руб. 2. Слесарь -300 руб. 3. Маляр — 500 руб. Итого 1300 руб. или 50 USD. По предварительной информации экспертиза мне встанет в 400 руб. и регистрация в ГАИ 300 руб. Всего 700 руб. или 20 USD.
Можно подвести итог, трейлер мне обошелся в 500 баксов. Самый дешевый прицеп в Москве стоит 700. Для кого 200 бачей не деньги могут дальше не читать, а сразу идти по вышеуказанным ссылкам за готовыми решениями. Для остальных добавлю, что прототип моего трейлера стоит на заводе 1000 USD. Оговорюсь конечно, что прицеп под катер «Скиф» стоит в Перми 500 баксов, но, как говорит пословица — «Телушка полушка, да рубль перевоз». Правда, однажды наФишинге я предложил скооперироваться и нанять фуру для доставки десятка прицепов в Москву. Идея нашла понимание у 7 человек и была поддержана Василием Румянцевым, но после подробного ознакомления с прицепом я понял, что он мне не подходит, и вышел из концессии. О дальнейшей судьбе проекта мне ничего не известно.
Теперь расскажу, какие и где я приобретал комплектующие для изготовления трейлера. Искалось все через Яндекс
. Пункты 1,2 и 1-3 были приобретены в фирмеАвтофлекс-Кнотт . Очень любезные люди, даже бесплатно доставили в Питер. Пункты 6,7 и 8 воФранкарди , но вообще рекомендую приобрести по каталогуБилтема или заказать в фирме иномарочных автозапчастей работающих по этому каталогу, будет дешевле. С остальными пунктами я думаю ясно. Металлобазы и магазины запчастей. Обязательно берите чеки и сертификаты на все что покупаете. Они понадобятся при регистрации прицепа в ГАИ.
Прицеп для лодки ПВХ: как сделать своими руками, чертежи, размеры
Здравствуйте, дорогие друзья! Этот материал особенно заинтересует рыбаков, поскольку ПВХ лодки это по большей части их прерогатива.
Что мы уже успели изучить за последнее время? Обсудили прицепы для поклонников разной колесной и не только техники:
Теперь очередь за теми, кто любит посидеть с удочкой где-то в зарослях камыша и половить рыбку. Потому обсуждать мы сегодня будет прицеп для лодки ПВХ, который можно получить довольно простым путем.
Определенные переделки все же потребуются. Транспортировать можно на стандартном бортовом прицепе. Некоторые модернизации делают из обычного бортовика бюджетный и удобный лодочный автоприцеп. А когда нужно, вы своими руками за считанные превратить в простое ТС для транспортировки вещей, мешков с картошкой, стройматериалов и всего такого прочего.
Если у вас обычный надувной вариант лодки, которая оснащена мотором и имеет стандартные размеры, сложные чертежи и трудоемкие процессы переделки делать не придется, чтобы перевезти до водоема свой водный транспорт.
Такой вариант переделки выгодно отличается от покупки полноценного лодочного прицепа. Ведь его цена не самая низкая, плюс подходит он исключительно для транспортировки водного транспорта. Ту же картошку или строительные материалы вы вряд ли на нем закрепите.
Конструктивные особенности
Тележка по своей сути — это металлическая одноосная или двухосная конструкция. В нижней части расположена рама, на которую, собственно говоря, и фиксируется мотор.
Мотор опирается на раму ли платформу своим килем.
Тележка снабжена двумя колёсами, редко бывают конструкции на 4-х колесах, они рассчитаны для очень тяжёлых моторов. Иногда используют одноколёсную тележку, но она не так удобна в эксплуатации, как двухколёсная.
Верхняя часть оборудована ручкой, которая регулируется: ниже — выше.
Мотор должен быть надёжно закреплён. В качестве крепления используются:
- Ремни, изготовленные из прочной тканевой основы или резиновые.
- Металлические завинчивающиеся крепления в виде барашков.
- Металлические крепёжные штыри.
- Комбинированные крепления, совмещающие резиновые и металлические соединения.
Сами тележки бывают складные или иметь целостные. Складные, безусловно, удобнее, их хорошо перевозить в автомобиле, но они и дороже.
Особое внимание уделяется колесам. Они должны быть проходимы по мокрому песку или глинистому грунту и удобными для перемещения тележки по крутому берегу
Колеса различаются по сути: накачиваемые или монолитные.
В универсальных тележках изменяется высота стоек, подгоняется под различную высоту транцевой доски.
Тележки для сверхтяжелых моторов снабжены гидравликой, которая поможет повернуть мотор в правильное положение перед его установкой на плавсредство.
Мотор обычно крепится на транец лодки непосредственно с тележки, которая подкатывается прямо в водоём. Но есть недорогие конструкции, которые подразумевают, что мотор будет перенесён на лодку руками, это не совсем удобно.
Как работает тележка для лодочных моторов
Принцип работы простой по конструкции тележки заключается в следующем. Нижней частью дейдвуда (килем, редуктором) мотор упирается в опорную раму. Мотор закреплен к стойке тележки на фальш-транце с помощью штатных резьбовых зажимов. Небольшое смещение центра тяжести от оси колес в сторону упоров не позволяют мотору опрокинуться.
Для снятия с транца лодки мотора производим действия в обратном порядке. Ослабляем резьбовые зажимы кронштейна подвесного мотора. Подкатываем как можно ближе тележку. Снимаем мотор с транца и вешаем его на фальш-транец тележки. Закручиваем резьбовые соединения
Разновидности
В продаже можно встретить 2 основных типа тележек. Первый тип — грузовой прицеп. Эти тележки позволят вам закрепить на них свою лодку и доставить её до места рыбалки или любого другого пункта назначения. Существенным недостатком данного типа является то, что для погрузки лодки на тележку вам понадобятся помощники.
Также имеются свои трудности уже при спуске лодки с тележки: вы должны сначала снять её (чаще всего не без посторонней помощи), а только потом сплавлять на воду. Такие прицепы не подойдут пожилым людям, рыбакам-одиночкам, а также людям, не отличающимся особой физической подготовкой, ведь для этих категорий людей эксплуатация таких тележек будет либо невероятно трудна, либо невозможна.
Данный грузовой тип, в свою очередь, делится на 2 подгруппы.
- Для перевозки плоскодонных лодок – с плоским дном. Такие тележки неудобны тем, что у вас не получится транспортировать лодки с килем.
- Для перевозки любых типов лодок– с рамой. Конструкции этих прицепов предусматривают специальные углубления для удобства транспортировки плавсредств с килем.

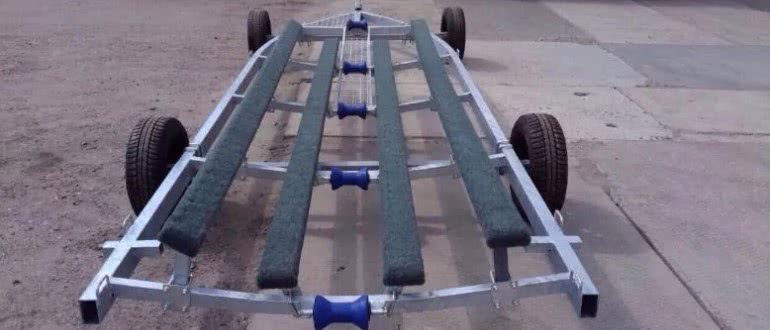

Второй тип — особые прицепы-конструкции, оснащённые специальными ложементами. Последние представляют собой две трубы, установленные продольно. Такие прицепы используют для перевозок не только лодок, но и катеров, катамаранов. Несомненным плюсом, отличающим данный тип от предыдущего, является то, что с этих прицепов можно спускать лодки прямо в воду. Очень удобно, что большинство моделей с таким видом конструкции являются разборными.
Этот тип прицепов также подразделяется на 2 подгруппы.
Одноосные. Такие конструкции значительно дешевле, но на них вам будет куда труднее транспортировать лодки. Проблемы во время движения с ним могут возникнуть даже из-за малейших поворотов. Ещё одним серьёзным минусом является то, что такие прицепы не универсальны – вам придётся подбирать точные размеры именно по своей лодке, чтобы более или менее нормально перевозить своё плавсредство.
Двуосные. Эти прицепы можно встретить уже по более дорогой цене, но они сбалансированы намного лучше. Хорошая балансировка позволяет добиваться высокой манёвренности и проходимости даже при относительно высокой скорости передвижения. К их плюсам можно также отнести возможность перевозить моторные лодки, имеющие более высокую грузоподъёмность.
Прицепы для перевозки лодок нельзя классифицировать по признаку «профессиональности», однако опытные люди чаще выбирают двуосные телеги из-за их удобства и возможности разбора.

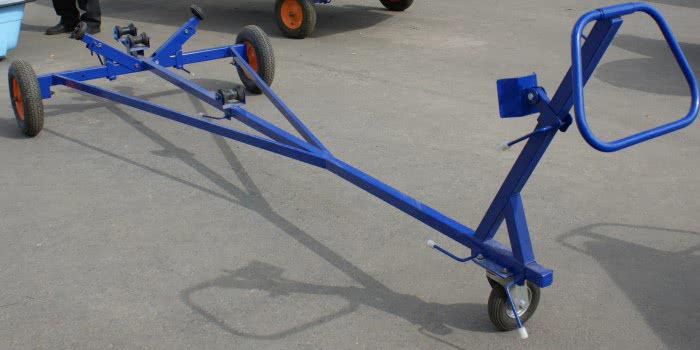

Удобная тележка для перевозки лодки, как ее можно сделать самостоятельно
С проблемой выбора подходящей для транспортировки лодки тележки сталкивается практически каждый владелец плавательного средства. Несмотря на то, что ряд производителей готов представить на рынке разнообразные модели, потенциальные покупатели проводят уйму времени на тематических форумах, чтобы пополнить свой багаж знаний в данной области.
Действительно, чем больше альтернативных решений, тем сложнее сделать правильный выбор. Между тем, на процедуру приобретения влияют несколько определяющих факторов. Первым делом, определимся с кругом потребителей, ведь транспортировка тяжелых судов, яхт и вместительных катеров нас мало интересует.
Среднестатистический читатель является, как правило, охотником, рыбаком или простым любителем активного отдыха на природе, и в его арсенале имеется либо легкая надувная резиновая лодка, лодка ПВХ или дюралевая лодка «Казанка». На первый взгляд может показаться, что на покупке тележки следует сэкономить. Есть несколько объективных фактов, доказывающих обратное.
- Лодку в компактном виде можно перевозить в автомобиле. Однако следует помнить, что для этого придется потратить пару часов времени на ее подготовку или упаковку. И это при условии, что у владельца есть электрический компрессор, так как постоянно накачивать баллоны ручным насосом вряд ли кому захочется.
- Даже самое легкое плавсредство имеет массу 50-60 кг. Но сюда следует добавить массу мотора, дополнительного оборудования, снастей и топлива. Не в каждой машине есть такой вместительный багажник, а нести на себе всю эту амуницию просто нереально. Тележка же позволит удобно переместить лодку не небольшое расстояние.
- Перевозка лодок на крыше автомобиля – распространенный вариант транспортировки, однако одному вручную погрузить и выгрузить лодку весьма проблематично.
Использование тележки считается самым оптимальным вариантом, причем мы пока не уточняем, какое именно прицепное устройство имеется в виду.
Проверка баланса рамы прицепа
После указанных действий необходимо проверить сбалансированность рамы и перпендикулярность оси в соотношении с центральной балкой прицепа.
Для такого тестирования нужно просто установить колеса, подцепить изделие к автомобилю и попробовать немного проехаться. Если прицеп не увиливает в сторону, значит всё в порядке. После этого необходимо разместить на прицепе лодку и протестировать балансировку.
Фактическая нагрузка на сцепной шар должна колебаться в районе 50-80 кг.
Все параметры прицепа и динамические показатели должны быть корректными, иначе возникает угроза безопасности, да и регистрацию в ГИБДД вы вряд ли получите.
Основные требования к конструкции
Как и любое другое транспортное средство, прицепы подлежат регистрации. Даже если вы собрали прицеп полностью сами, государственная регистрация в ГИБДД необходима. Для того чтобы всё прошло успешно, необходимо соблюдать некоторые условия.
Ходовая часть
Очень важно рассчитать распределение нагрузки на каждую ось будущей лодочной тележки. Должно быть так, чтобы примерно 66% от общей нагрузки приходилось на переднюю ось, а оставшиеся 34% — на заднюю
Это условие очень важно, ведь его несоблюдение ведёт к тому, что при перевозке задняя часть вашего автомобиля будет приподнята вверх. Это не даст вам нормально транспортировать своё плавсредство.
Не менее важная задача — рассчитать центр тяжести. Он должен находиться в середине будущей конструкции. Это нужно для корректного и равномерного распределения веса лодки на оси.
Чтобы быстро вычислить центр тяжести, поставьте свою лодку на любое бревно или полено таким образом, чтобы она ровно стояла и не заваливалась набок. Отметьте маркером на лодке то место, на котором она стабильно балансирует.
Если у вас имеется опыт в конструировании, то вполне возможно сделать прицеп универсальным или разборным. Вы можете сделать съёмными лебёдку, направляющие и упор, тем самым превратив тележку в настоящий конструктор. Такую телегу можно использовать не только для перевозки лодок, но и для каких-либо иных целей.
Если в вашем владении не резиновая или ПВХ, а тяжёлая металлическая лодка, не следует делать телегу на роликах. Во время транспортировки эти ролики будут оставлять хорошо заметные вмятины. Лучше будет заложить направляющие каким-нибудь мягким материалом (о прочности, конечно, тоже не стоит забывать).
Размер
Прежде всего необходимо соблюсти конкретные обязательные размеры конструкции. Ваша конструкция в связке с автомобилем не должна превышать следующих размеров:
- длина сцепки — 20 метров;
- высота — 3.8 метра;
- ширина — 2.2 метра.
Вы можете делать свою тележку меньше, если это необходимо размерам лодки, но превышать данные размеры категорически запрещается.
Следующие чертежи подойдут для создания прицепа, грузоподъёмность которого будет больше 1 центнера.
Главное — не просчитаться с размерами. Лучше всё проверяйте и перепроверяйте, дабы не потратить денег на ветер. Если сравнивать ценники, то все материалы, о которых будет говориться ниже, вы сможете купить меньше, чем за 10000 рублей.
Не забудьте о том, что надо рассчитывать размеры будущей конструкции таким образом, чтобы ролики не находились под самой лодкой или катером. Если вы не соблюдёте это условие, вам будет намного труднее спускать лодку с тележки в воду.
Не менее важно при вычислении габаритов учесть место, с которого будете тащить прицеп в воду (для подъёма на него лодки), возможно, там будет большая глубина. Однако если вы предпочитаете рыбачить не в одном и том же месте, то этот совет для вас не так актуален
Обзор и стоимость
Для перевозки моторов водомоторниками используются тележки как индивидуального производства под свои нужды, конструкцию и вес мотора, так и промышленного производства (универсального применения), которые можно приобрести в магазинах, торгующих водомоторной техникой и лодками.
Тележка для перевозки лодочного мотора ТМ-2
Тележка предполагает перевозку с двигателем топливного бака, она имеет разборную конструкцию. Упор для устойчивого положения, крепление для стандартного топливного бака, ручка с колесами легко отсоединяются. Для установки мотора на лодку, его необходимо снимать с тележки и переносить к транцу лодки. Вес алюминиевой тележки 8,7 кг, что в два раза легче тележки из конструкционной стали. Стоимость 6500 рублей.
Цена – 6500 рублей.
Тележка Morlab
Это тележка трансформер. Конструкция запатентована. Стойка, упор, ручка для перевозки складываются, тележка в собранном виде очень компактна и позволяет ее брать с собой в лодку. Вес тележки 6 кг, что обеспечивается изготовлением каркаса из квадратного алюминиевого профиля. Специальная конструкция и форма фальш-транца позволяет перекидывать мотор с тележки на транец лодки без поднятия мотора. Стоимость 7500 рублей.
Цена – 7500 рублей.

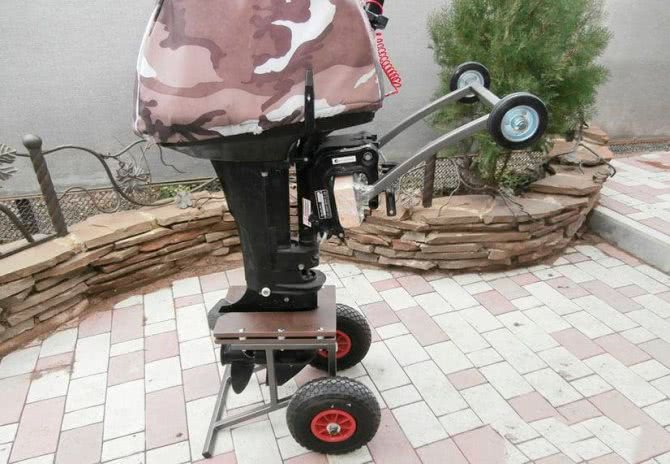

Особенности тележки для лодочного мотора
Описание
Основным составными частями данного простого, но в то же время надежного транспортного приспособления для подвесного двигателя плавсредства являются:
- Каркас – сварная конструкция из профиля квадратного сечения. Состоит каркас из двух длинных профилей соединенных поперечным усилителем на уровне опорной платформы. К верхним и нижним концам каркаса под прямым углом приварены короткие профиля с отверстиями для фиксирующей шпильки и шплинтов (болтов) крепления нижней ручки.
- Шасси — состоит из оси и двух бескамерных колес, привариваемых в нижней части каркаса.
- Опорная платформа – площадка из плотного материала с вырезом для фиксации в ней ноги мотора –«дейдвуда». Крепиться при помощи болтов под прямым углом к поперечному усилителю каркаса
- Нижняя ручка – «г»-образная вставляется внутрь приваренных к нижним концам каркаса профилям. Фиксируется при помощи шплинтов или болтов с барашковыми гайками
- Ручка-транец (транспортная) — состоит из 4 профилей (короткий-длинный) сваренных попарно под прямым углом друг к другу. Концы длинных профилей профилем с установленными на нем небольшими колесиками. Концы коротких профилей соединены усилителем, к которому прикручена толстая и широкая деревянная доска.
Принцип работы
Весь процесс крепления мотора, его навески на транец при помощи такого приспособления достаточно прост и не требует значительных усилий:
- Тележку устанавливают в вертикальное положение.
- « Дейдвуд» фиксируют в вырезе опорной платформы и пристегивают к каркасу ремнем.
- Отверстие транцевой струбцины совмещают с отверстиями в приваренных к верхней части каркаса коротких профилях, вставляют длинную шпильку из прочного металла. Для фиксации шпильки с двух ее концов применяют прочные шплинты.
- Транцевую струбцину крепят к доске ручки-транца.
- Зафиксированный таким образом мотор грузят в багажное отделение автомобиля и перевозят к месту рыбалки.
- Для установки мотора на лодку тележку аккуратно вытягивают из машины и поставив в вертикальное положение катят к ней.
- Подкатив тележку к лодке, ее разворачивают транспортной ручкой к опорной площадке для крепления мотора — транцу.
- Ослабив транцевую струбцину транспортную ручку снимают.
- Тележку с мотором наклоняют таким образом, чтобы транцевая струбцина попала на транец и, зажимая транцевую струбцину, фиксируют его на лодке.
- Снимая шплинты, вытягивают фиксирующую шпильку.
- Тележку снимают и кладут в багажное отделение автомобиля.
Для того чтобы после окончания рыбалки снять мотор с лодки выполняют описанные в самом начале операции.
После окончания рыбалки, тележку с укрепленной на ней мотором хранят в горизонтальном положении на балконе, в отапливаемом гараже.
Ручные тележки для перевозки лодки
Складная хозяйственная тележка для перевозки грузов чет.
Тележка для лодки
Тележка багажная ручная DT-02, грузоподъемность 30 кг
Тележка под мотор разборная CFBPM013B
Тележка для траспортировки лодки складная 060224T
Тележка для транспортировки лодки типа «Пелла".
Тележка для лодочного мотора ТМ-100
Тележка для перевозки 12-ти баллонов воды RUSKLAD Тсвд.
Тележка складная до 55 кг
Тележка для перевозки грузов, двухколесная
Тележка для траспортировки лодки
Тележка для транспортировки «Каяка»
Тележка для траспортировки лодки складная
Трейлер для транспортировки НЛ длиной до 3,8 м.
Тележка для мотора весом до 50 кг
Тележка ручная TOR ПР-1 (для перевозки баллона) без кол.
Тележка для перевозки шин RUSKLAD ТДШ 200
Тележка для транспортировки лодки типа Пелла 060221T
Трейлер для транспортировки НЛ длиной до 3,8 м.
Тележка ручная двухколесная TOR HT 300
Тележка для транспортировки бочек (КБ-1) без колес
Тележка для перевозки длинномерных грузов RUSKLAD ДЛ 20.
Тележка багажная ручная ТБР-02
Транспортная тележка для транспортировки Dinotec AquaCa.
Складная ручная тележка LTC Smart Living 2018 80 кг 908.
Тележка для траспортировки лодки
Тележка ручная двухколесная НТ1805, г/п 150 кг, п/н кол.
Тележка для траспортировки лодки складная
Тележка подкильная для надувных лодок большая стальная
Тележка ручная 2-х колесная НТ1805, г/п 150кг, платформ.
Тележка для лодочного мотора из нержавеющей стали
Складная ручная тележка LTC Smart Living 2018 80 кг 908.
Тележка для траспортировки лодки 060223T
Тележка для лодочного мотора до 95кг с местом под бак
Тележка для перевозки байдарок, лодок, досок для серфин.
Тележка ручная 2-х колесная НТ1805, г/п 150кг, п/н коле.
Транспортная тележка для транспортировки Dinotec AquaCa.
Тележка для перевозки грузов, двухколесная
Ручная двухколесная тележка для одного баллона Промышле.
Чехол для транспортировки лодок ПВХ 330, цвет: черный
Тележка подкильная для надувных лодок малая нерж.сталь
Тележка металлическая для перевозки грузов до 200 кг (4.
Тележка для мотора весом до 50 кг
Тележка для лодочного мотора ПЛМ складная
Тележка алюминиевая для лодки Оптимист EX1076
Тележка металлическая для перевозки грузов до 200 кг (4.
Тележка ручная 2-х колесная НТ1805, г/п 150кг, п/н коле.
Тележка для перевозки длинномерных грузов (450х1300) ДЛ.
Тележка для траспортировки лодки
Тележка для перевозки пропанового баллона (ПР-1) литые.
Тележка для перевозки пропанового баллона ПР 1 без коле.
Трейлер для транспортировки легких катеров (чер.мет.)
Трейлер для транспортировки НЛ длиной до 3,8 м.
Тележка для лодочного мотора из нержавеющей стали
Тележка для перевозки длинномерных грузов RUSKLAD ДЛ 20.
Тележка для перевозки длинномерных грузов RUSKLAD ДЛ 20.
Тележка подкильная для надувных лодок большая нерж.стал.
Складная ручная тележка LTC Smart Living 2018 80 кг 908.
Тележка ручная двухколесная НТ 300
Тележка для лодочного мотора разборная
Тележка для лодочного мотора ПЛМ складная
Тележка грузовая с ручкой ТГ-01, 58×29 см, грузоподъемн.
Тележка для перевозки пропанового баллона (ПР-1) пневмо.
Тележка для ПЛМ складная «Компакт»
Тележка для ПЛМ с доп. колесами
Трейлер для транспортировки НЛ и РИБ (чер.мет.)
Тележка для лодочного мотора до 35кг
Тележка для перевозки грузов до 200 кг металл
Тележка для мотора весом до 100 кг
Тележка для перевозки / транспортировки бочек (бочкокат.
Тележка для перевозки 6-и баллонов воды RUSKLAD Тсвд 6.
Тележка ручная OBI черная 35 кг
Тележка для перевозки / транспортировки газовых баллоно.
Тележка Сорокин с бортами, четырёхколёсная 150кг
Тележка гидравлическая Tisel 25-115 вилочная ручная с р.
Минусы покупных тележек

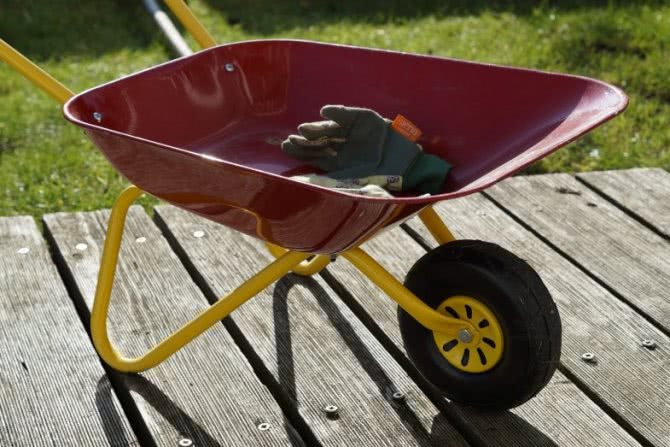

- Изучая очередное фото садовой тачки, не сразу можно определить ее полезность в действии. Когда же она создается самостоятельно, то дачник точно знает какой материал планирует на ней транспортировать, а, значит, сделает ее по необходимым размерам.
- Зачастую все приобретенные тележки могут уступать и по качеству. Так как производитель выпускает модели сериями, то, стоит отметить, что далеко не всегда используется прочный металл, именно поэтому они так быстро выходят из строя. Если же создавать тележку своими руками, то можно применить более прочные комплектующие, таким образом она прослужит более длительный срок.
Конструктивные особенности
Тележка по своей сути — это металлическая одноосная или двухосная конструкция. В нижней части расположена рама, на которую, собственно говоря, и фиксируется мотор.
Мотор опирается на раму ли платформу своим килем.
Тележка снабжена двумя колёсами, редко бывают конструкции на 4-х колесах, они рассчитаны для очень тяжёлых моторов. Иногда используют одноколёсную тележку, но она не так удобна в эксплуатации, как двухколёсная.
Верхняя часть оборудована ручкой, которая регулируется: ниже — выше.
Мотор должен быть надёжно закреплён. В качестве крепления используются:
- Ремни, изготовленные из прочной тканевой основы или резиновые.
- Металлические завинчивающиеся крепления в виде барашков.
- Металлические крепёжные штыри.
- Комбинированные крепления, совмещающие резиновые и металлические соединения.
Сами тележки бывают складные или иметь целостные. Складные, безусловно, удобнее, их хорошо перевозить в автомобиле, но они и дороже.
Особое внимание уделяется колесам. Они должны быть проходимы по мокрому песку или глинистому грунту и удобными для перемещения тележки по крутому берегу
Колеса различаются по сути: накачиваемые или монолитные.
В универсальных тележках изменяется высота стоек, подгоняется под различную высоту транцевой доски.
Тележки для сверхтяжелых моторов снабжены гидравликой, которая поможет повернуть мотор в правильное положение перед его установкой на плавсредство.
Мотор обычно крепится на транец лодки непосредственно с тележки, которая подкатывается прямо в водоём. Но есть недорогие конструкции, которые подразумевают, что мотор будет перенесён на лодку руками, это не совсем удобно.
Что собой представляет тележка для лодочного мотора
Тележка для лодочного мотора представляет собой металлическую конструкцию с колесами на оси, позволяющая навешивать и перевозить мотор. Самая простая конструкция состоит из металлического каркаса (стойки) с прикрепленным шасси (два колеса), опорной платформы, позволяющей удерживать закрепленный на тележке мотор в вертикальном положении на земле (другой поверхности), чтобы мотор с тележкой не падал.
В качестве крепления мотора к тележке также используют ремни, хомуты. Хомуты и ремни могут быть изготовлены из прочной ткани или резины. Если в качестве крепления мотора к тележке используются только ремни или хомуты, то они должны иметь крепкую фурнитуру.
При транспортировке мотора они будут испытывать сильные нагрузки при тряске, чтобы удержать тяжелый мотор. Мотор может иметь одновременно крепление как в горизонтальном направлении (к фальш-транцу), и в вертикальном направлении (нижней части дейдвуда). К каркасу может крепиться ручка для удобства перемещения.
Для транспортировки в горизонтальном положении используются дополнительные колеса, установленные на оси ручки. Для них целесообразнее применять колеса меньшего размера, так как они несут вспомогательную функцию при закатывании в багажник или прицеп.
Существует множество конструктивных решений, упрощающих и облегчающих жизнь водомоторника при использовании тележки для мотора. Тележка в зависимости от модели позволяет абсолютно без поднятия мотора перемещать его, грузить, выгружать, устанавливать на транец и снимать с транца, а также хранить мотор в вертикальном положении.
https://youtube.com/watch?v=w15Psyd8NAE
