Как определить неисправности?
Тестер для диагностики СЗ Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.
Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:
- В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
- Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
- Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
- Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
- Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
- Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
- Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
- Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
- Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.
Две СЗ — с налетом и без него
Визуальный метод
Как уже было замечено, самый простой метод диагностики – визуальный
Как проверить работоспособность свечей зажигания? Здесь особое внимание уделяется внешнему облику. Далее предложены фотопримеры с разными кондициями:
- Нормальное рабочее состояние.
- Повышенные траты горючего.
- Слабый состав из горючего и воздуха.
- Лишнее образование присадок.
- Маслоотражательные колпачки в плохом состоянии.
- Сломан один из клапанов или перегородка между кольцами поршня.
- Мотор трудился слишком долго или применялось топливо низкого качества.
- Сгорело масло из-за выработки маслосъёмных колец поршня.
Как проверить исправность свечей зажигания? На них исключаем: деформации, сколы, разные царапины и т. д.
Если на каждом тепловом конусе сажа и гарь, то горючее подаётся равномерно и прогарает стабильно. Если есть разница в количестве нагара, топливо подаётся проблематично.
Это интересно: Важнейший элемент топливной системы — бензонасос ВАЗ 2106
Если на элементах есть масляный нагар, это признак, что мотор топливная технология подлежат восстановлению.
Исключаем также тёмные дорожки. Это признак разрушенного глазурованного покрытия.
Если был обнаружен один или несколько их обозначенных признаков, это ещё не является свидетельством полной изношенности. Абсолютно удостовериться в этом возможно только оборудованием.
Общие проблемы являются причинами
Неисправности, которые чаще всего возникают с магнитом, характерны для триммеров разных производителей. Как правило, это слабая искра или ее отсутствие, а также перебои в этом процессе.
Нестабильное искрение
Если магнит периодически мигает, проверьте сначала контакты. Они могут быть сожжены или сальные. Обнаруженные отложения углерода очищаются напильником, а масло вытирается замшей, предварительно пропитанной бензином. Вторая возможная причина проблемы. неправильная регистрация. Разрыв между контактами. Чтобы устранить это, вам нужно установить правильное расстояние.
Если искра появляется периодически, это также может означать, что крышка рычага переключателя изношены. Для устранения неполадок замените рычаг на новый. Кроме того, зазор следует отрегулировать, как и при любой другой возможной причине неисправности. отрегулируйте контур.
Пробираясь через конденсатор также может вызвать перерывы в формировании искры. В этой ситуации поврежденную деталь необходимо заменить, так как она не может быть отремонтирована и заряжена.
Без искрения
Если магнит не испускает искры вообще, основная причина обрыв одной из цепей трансформатора (первичный или вторичный). Для ремонта кустореза замените неисправную деталь. Если это случилось короткое заземление первичной цепи, это также может вызвать недостаток искры. Вы должны исправить это, чтобы решить проблему.
Без искрения
Слабая искра на магните вызвана поврежденным конденсатором. Для устранения неисправности необходимо заменить неисправную деталь.
Как определить неисправности?
Тестер для диагностики СЗ Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.
Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:
- В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
- Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
- Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
- Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
- Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
- Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
- Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
- Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
- Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.
Две СЗ — с налетом и без него
Визуальный метод
Как уже было замечено, самый простой метод диагностики – визуальный
Как проверить работоспособность свечей зажигания? Здесь особое внимание уделяется внешнему облику. Далее предложены фотопримеры с разными кондициями:
- Нормальное рабочее состояние.
- Повышенные траты горючего.
- Слабый состав из горючего и воздуха.
- Лишнее образование присадок.
- Маслоотражательные колпачки в плохом состоянии.
- Сломан один из клапанов или перегородка между кольцами поршня.
- Мотор трудился слишком долго или применялось топливо низкого качества.
- Сгорело масло из-за выработки маслосъёмных колец поршня.
Как проверить исправность свечей зажигания? На них исключаем: деформации, сколы, разные царапины и т. д.
Если на каждом тепловом конусе сажа и гарь, то горючее подаётся равномерно и прогарает стабильно. Если есть разница в количестве нагара, топливо подаётся проблематично.
Это интересно: Cхема предохранителей Mazda 6: месторасположение и способы замены
Если на элементах есть масляный нагар, это признак, что мотор топливная технология подлежат восстановлению.
Исключаем также тёмные дорожки. Это признак разрушенного глазурованного покрытия.
Если был обнаружен один или несколько их обозначенных признаков, это ещё не является свидетельством полной изношенности. Абсолютно удостовериться в этом возможно только оборудованием.
Способы диагностики
Во многих транспортных средствах доступ к узлам системы зажигания свободен и не загромождён сторонними деталями. Поэтому, водитель без проблем может проверить свечи на первичном этапе на предмет их работоспособности.
Главное сохранять последовательность и не путать их местами при выкрутке с цилиндров. Проверка модуля зажигания всегда проводится с обязательным соблюдением очерёдности по отношению к группе цилиндров. Смешивание приведёт к некорректным итоговым заключениям.
Изначально следует заглушить силовой агрегат, поочерёдно отсоединить провода от самих проводников и распределителя. Если во время запуска двигателя звук не изменился, значит, неисправность на лицо. В противном случае, продолжайте поиск далее.
https://youtube.com/watch?v=VY3h8RjRbbA
https://youtube.com/watch?v=28bFBKX7iak
https://youtube.com/watch?v=PdaoSM_jEHc
Приборы для проверки, которые можно сделать самостоятельно
Существует большое количество схем, по которым можно самостоятельно соорудить стенд, предназначенный для проверки свеч. Прибор, сделанный своими руками, поможет сэкономить деньги. Использовать такие аппараты можно многократно. Способ подойдет для тех, кто интересуется конструированием и желает иметь в распоряжении устройства собственного производства.
Проверка с помощью пьезоэлемента от зажигалки
Дешевый способ проверки – использование инструмента, сделанного из простой зажигалки. Ее необходимо разобрать. Для устройства понадобится пьезоэлемент, содержащийся внутри. Провод, выходящий из данного модуля, можно удлинить.
Чтобы проверить работоспособность свечи, достаточно подсоединить провод к наконечнику свечи, а корпус пьезоэлемента прикрепить к ее корпусу. После нажатия кнопки на пьезомодуле, должна проскочить искра. Если ее нет, деталь нуждается в замене. Конструкция простого самодельного тестера выглядит следующим образом:
Прибор имеет один существенный недостаток. При работе на деталь оказывается давление. С помощью тестера на основе пьезоэлемента давление не создается. Поэтому результаты могут быть некорректными.
Самодельное устройство для проверки свечей под давлением
Устройство, позволяющее производить такую проверку, имеет более сложную конструкцию. Но справиться с его сборкой может даже новичок. Детали для самодельного разрядника достать просто. Понадобится:
- два шприца (один на 20 миллилитров и еще один маленький, которым будет наноситься клей);
- гужон (должен соответствовать свечи по диаметру);
- клей.
После приобретения всех деталей можно приступать к сборке. Порядок действий выглядит следующим образом:
- Срезается носик шприца.
- На образовавшийся срез наносится клейкое вещество.
- Устанавливается резьбовая втулка (гужон). Рекомендуется изолировать крепление с помощью герметика.
Стенд для проверки свечей зажигания
Чтобы проверить деталь, необходимо вкрутить ее в резьбовую втулку, после чего подсоединить к ней высоковольтный провод. Корпус элемента замкнуть «на массу». После этого следует запустить двигатель. Шприц позволит провести проверку под давлением. Для этого необходимо надавливать на его поршень. При наличии слабой искры, как и в случае ее отсутствия, деталь нужно заменить.
Таким образом, проверить работоспособность свеч может даже начинающий автолюбитель. Можно воспользоваться инструментами, присутствующими на рынке, либо создать самодельный тестер
Важно помнить, что давление, оказываемое самодельными устройствами, может отличаться от давления, которое оказывается на свечу во время эксплуатации
https://youtube.com/watch?v=-rE9Yg0-vFo
Как сделать прибор для проверки свечей зажигания под давлением своими руками
Чтобы собрать такое приспособление, нужно подготовить следующее:
•два шприца: один 20-миллилитровый и один меньшего объема, который будет использоваться для нанесения клея;
•гужон: соответствующий диаметру свечи;
•клей.
Когда все необходимое уже есть под руками, приступаем к изготовлению прибора. Для этого делаем следующее:
•срезаем носик шприца;
•на получившийся срез наносим клей;
•устанавливаем резьбовую втулку (гужон); крепление лучше заизолировать герметиком. Проверяем деталь следующим образом: вкручиваем ее в резьбовую втулку, затем подсоединяем к ней высоковольтный провод. Корпус элемента замыкаем “на массу”. Затем запускаем двигатель. С помощью шприца проводим проверку под давлением – это значит, нужно надавить на его поршень. Если искра слаба или вовсе отсутствует, тогда деталь меняем.
Как видим, проверка работоспособности свечи зажигания – дело простое даже для начинающего автолюбителя. Это можно сделать и с помощью инструментов, которые доступны на рынке, и самодельным тестером
Нужно брать во внимание то, что уровень давления, который получается от самодельного устройства, может не совпадать с показателем, который образуется при работе свечи во время реальной эксплуатации автомобиля
Если при помощи подобных устройств и невозможно обнаружение мелких неполадок в работе свеч, они помогут выявить свечу, которая не работает совсем.
Чем полезный этот прибор
Устройство для проверки свечей зажигания своими руками можно в легкий способ изготовить даже автомобилисту новичку. Проверив элементы зажигания с помощью этого прибора, можно рассмотреть всю картину их работы, а именно такие результаты: 1) Мощность искры. Ее цвет всегда может сказать автовладельцу, справляется ли искра с поджогом топливной смеси. Сильные искры имеют белый и голубой цвет, слабые – розовые искры. Также может случиться, что искры вовсе не будет. 2) Как ведет себя искра с разными оборотами. Прибор для проверки свечей зажигания своими руками проводит диагностику работы электродов под давлением, при этом он воссоздает наименьшие и наибольшие обороты. 3) Устройство может использоваться в качестве чистящего инструмента для свечи. Если свеча выполнена с электродами из драгоценных металлов, то чтобы почистить свечи, нужно только получить мощную искру. Поскольку топлива, которое поджигается, нет, на электроды не поступает дополнительный нагар. Другими словами, очищаемая поверхность получает заряд от мощной искры – в условиях большого давления она сжигает на поверхности нагар.
Это интересно: Эффективная промывка системы охлаждения автомобиля: какое средство лучше
Стенд для проверки свечей зажигания своими руками
Привет всем любителям самоделок. В данной статье я расскажу, как сделать стенд для проверки свечей зажигания своими руками. Данный стенд поможет определить состояние свечи, а также посмотреть на ее работу под давлением. Он будет полезен тем, кто самостоятельно обслуживает свой автомобиль, а также занимается небольшими ремонтами.
Для того, чтобы сделать стенд для проверки свечей зажигания своими руками, понадобится:
* Автомобильный переносной компрессор, работающий от 12 В * Коммутатор с проводкой от автомобиля «Жигули» * Катушка зажигания с бронепроводом * Два тумблера * Компьютерный вентилятор с тремя выводами * Переменный резистор * Паяльник, флюс, припой * Небольшой отрезок шланга * Камера высокого давления с резьбой под свечу зажигания * Лист металла толщиной 2 мм * Сварочный аппарат * Баллончик краски * Сварочная маска, краги * Защитные очки, наушники, перчатки * Углошлифовальная машинка, отрезной круг * Электродрель
Шаг первый.
Главной деталью стенда является камера высокого давления.
Она была заказана у токаря, но при желании ее можно сделать самому, если есть токарный станок по металлу. Сделана данная камера из круглой металлической болванки, в ней проточено отверстие и вставлено под углом 45 градусов зеркало, нарезана резьба на корпусе и на крышке.
В крышку установлено оргстекло толщиной порядка 4 мм, для плотного прилегания имеется резиновое кольцо внутри крышки, а также на самом корпусе посажено кольцо, но большего диаметра, что обеспечивает наибольшую герметизацию.
На самом корпусе просверлено отверстие и нарезана резьба под свечу зажигания, а относительно этому отверстию на 180 градусов приварен спускной клапан, роль которого выполняет ниппель,предназначен он для спуска давления в камере перед выкручиванием свечи.
Также на самом корпусе находится штуцер для подключения шланга к компрессору, с той же стороны просверлены два отверстия и нарезана резьба под установку на стенд.Шаг второй.
Далее собираем электрическую часть.
По схеме подключаем детали, после чего проверяем схему в работе, подключив питание 12 вольт.
При подключении питания начинает крутиться вентилятор и катушка зажигания вырабатывает искру, а при помощи переменного резистора можно изменять частоту биения искры, то есть имитировать обороты двигателя.
После проверки спаиваем надежно провода при помощи паяльника и припоя, для лучшей пайки используем флюс, далее изолируем оголенные провода.Шаг третий.
Из листа толщиной 2 мм выпиливаем части корпуса углошлифовальной машинкой, особых требований здесь нет, главное чтобы все детали стенда поместились внутри корпуса.При работе с углошлифовальной машинкой будьте аккуратны, одевайте защитные очки, перчатки и наушники. Затем при помощи сварочного аппарата свариваем из листов металла корпус.При работе со сварочным аппаратом не забывайте использовать сварочную маску и краги.
Далее устанавливаем все детали внутрь корпуса, ко дну прикручиваем катушку зажигания, а к стенке коммутатор, также прикручиваем компрессор.
Для отвода воздуха в боковой стенке просверливаем отверстия по кругу и устанавливаем вентилятор.
Для регулирования частоты оборотов на верхнюю крышку прикручиваем переменный резистор в заранее просверленные отверстия, а также два тумблера, один под включение компрессора, другой под включение катушки зажигания и вентилятора. Камеру высокого давления прикручиваем также на верхнюю крышку при помощи двух болтов, к ее штуцеру подсоединяем шланг от компрессора. Из корпуса выводим провода для подключения питания и бронепровод с насвечником.
Шаг четвертый.
Завершающим этапом является покраска готового стенда при помощи баллончика с краской.
После высыхания можно переходить к тестированию свечей зажигания. Сначала вручную вкручиваем свечу в камеру высокого давления, далее хорошенько затягиваем ее при помощи гаечного ключа.
Включаем тумблер, отвечающий за катушку зажигания и вентилятора, в окошке видно, как пробивает искра, если пробоев по корпусу нет, повышаем давление в камере.
Если есть пробой искры по корпусу, то свечу можно считать негодной
На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст
Подробнее здесь.
Проверка свечей зажигания под давлением
Среди ассортимента автомагазинов присутствуют специальные приборы для проверки свечей зажигания под давлением, их внешний вид напоминает «пистолет». Стоимость устройств небольшая: приборы пользуются спросом среди автомобилистов. В этой статье описан принцип работы тестера для диагностики СЗ, а также способы, позволяющие изготовить измерительное устройство своими руками.
Заводское изделие
Тестер заводского производства.
Заводской прибор для проверки свечей зажигания под давлением имеет следующие основные узлы:
- корпус в виде пистолета, оборудованный специальным наконечником, выполняющим роль щупа;
- световой индикатор;
- колпачок из пластика, имеющий внутри сердечник, подсоединенный к проводу;
- внутри устройства расположен небольшой генератор, его назначение — диагностика работоспособности СЗ.
При проверке исправности СЗ вышеописанным прибором, нет необходимости запускать двигатель — это позволяет сэкономить расход топливной смеси.
Работоспособность СЗ проверяется таким образом:
- осмотрите СЗ, при наличии внешних дефектов (нагарообразование, нарушение целостности свечного корпуса, повреждение контактов) замените изделия новыми;
- отсоедините высоковольтный провод, на его место установите пластиковый колпачок измерительного устройства;
- наконечник «пистолета» уприте в ГБЦ;
- надавите кнопку измерительного прибора несколько раз, при этом следите за лампочкой – индикатором, присутствие на ней вспышек указывает на исправность диагностируемой СЗ.
Учтите: отсутствие искрообразования во время проведения диагностики указывает на неисправность тестируемой свечи.
Основной недостаток устройства — погрешность измерений, нельзя судить по наличию искры о сто процентной исправности свечи: давление, создаваемое «пистолетом» отличается от параметра давления действующего внутри двигателя. Образованная искра может иметь недостаточную мощность для обеспечения нормальных эксплуатационных характеристик силового агрегата.
Изготовление тестера в домашних условиях
Разная сила искрообразования на свечах, тестируемых с помощью камеры высокого давления.
Проверить работоспособность СЗ можно при давлении от десяти атмосфер. Предлагаем вам ознакомиться с одним из способов изготовления стенда для проверки работоспособности свечи, своими руками:
- Для проведения диагностики сварите специальную герметическую камеру, с помощью которой можно наблюдать за искрообразованием. Создать высокое напряжение можно используя КЗ от машины и УАЗовский вибратор.
- С помощью сварки, изготовьте из листа стали куб 60х60 мм.
- На одной грани куба предусмотрите крепление для специального органического стекла, имеющего большую толщину. Толщина стекла играет важную роль: внутри куба будет создаваться высокое давление. Через стекло вы будете наблюдать мощность свечной искры.
- Напротив грани со стеклом внутри куба приклейте небольшое зеркало, оно необходимо в ситуациях, когда обзор будет преграждать боковой электрод.
- С торца изделия приварите штуцер для СЗ;
- Приварите наконечник, для подачи сжатого воздуха.
Принцип работы самодельного устройства простой состоит из последовательности:
- вкрутите свечу;
- подайте в куб сжатый воздух;
- включите катушку зажигания;
- через смотровое окошко из стекла, наблюдайте за искрообразованием.
- Отсутствие искры указывает на необходимость замены тестируемого изделия.
- Рекомендуем посмотреть видео об изготовлении прибора для проверки свечей зажигания под давлением своими руками:
Заключение
Неисправность свечей зажигания приводит к возникновению неприятных симптомов у автомобиля:
- чрезмерное потребление горючего машиной;
- плохой пуск силового агрегата на холодную;
- снижение КПД автодвигателя;
- нестабильная работа мотора;
- недостаточное количество оборотов;
- поломка двигателя.
Возникают вышеописанные неисправности не только при езде на изношенных свечах, такие перебои в работе машины можно наблюдать и после установки совершенно нового свечного комплекта. Часто среди 10 новых СЗ оказывается 30%неработающих изделий.
Поэтому стоит проверить свечи зажигания под давлением перед их установкой на силовой агрегат, эта процедура не займет много времени. Для проведения диагностики можно купить специальный тестер в автомагазине либо соорудить его самостоятельно.
Обратите внимание: условия на стенде для тестирования СЗ отличаются от реальных, поэтому если свечная искра во время проведения диагностики отсутствует, можно смело заявлять о неисправности СЗ
Подготовка к диагностике
Перед тем, как проверить свечи, их нужно подготовить. С любой, даже идеально работающей системой зажигания, будет налет на электроде. Его желательно убрать до диагностики. Способов много – от очистки ультразвуком до всеми известной «Колы».

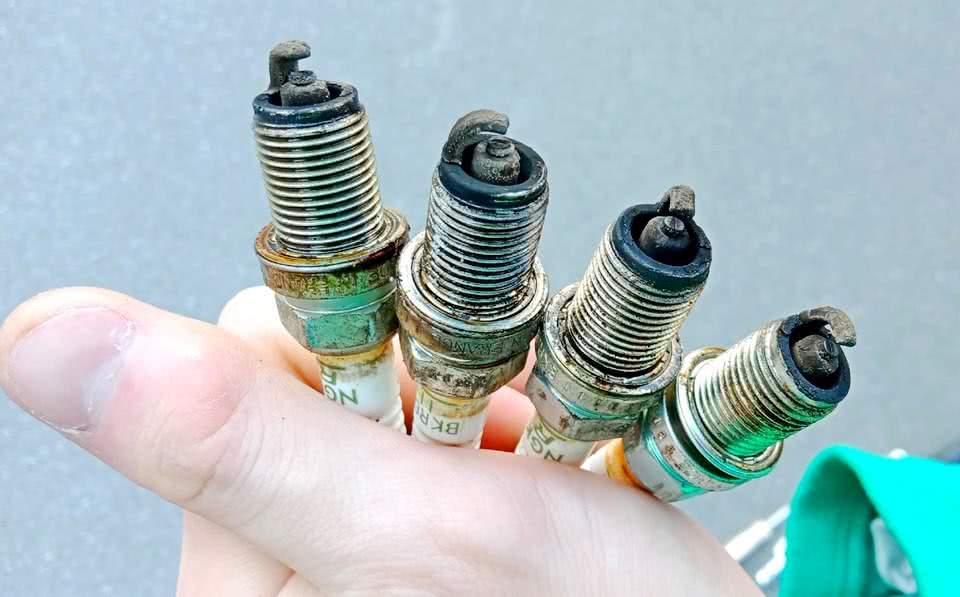

Свечи зажигания с нагаром
Но большинство используют 2 способа:
- Металлическая щетка, наждачная бумага. Способ имеет право на жизнь, но нужно понимать, что наждак уменьшает толщину электрода, который и без того будет малым уже через 20 тысяч.
- Специальная химия. Детали на ночь замачивают в очистителе карбюратора или инжектора. В этой химии нагар хорошо откисает, а электрод остается нетронутым.

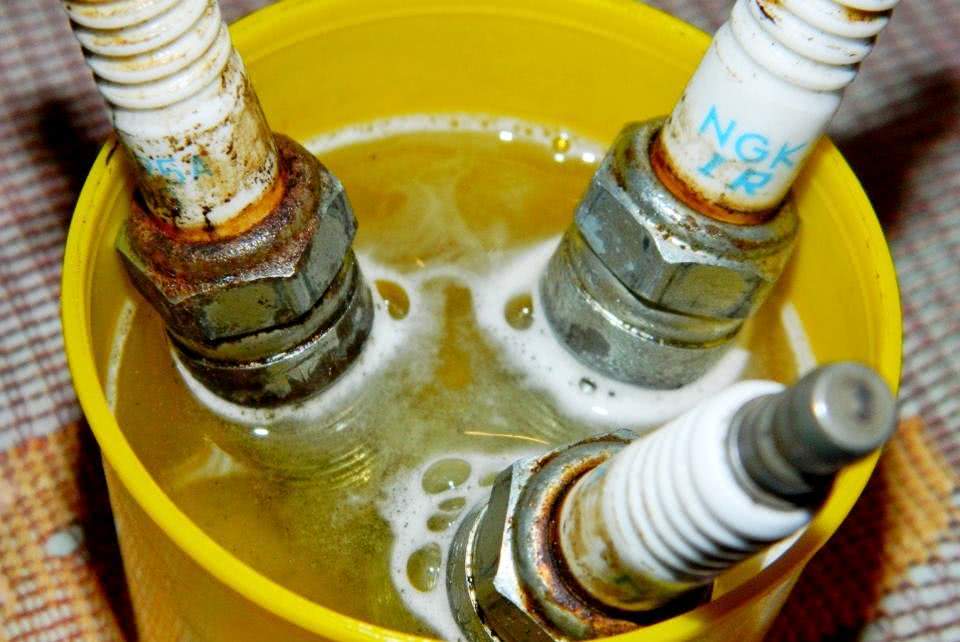

Чистка нагара химией
Дальше, используя измерительный щуп, настраиваем зазор. Со временем он «уплывает», и это нормально – постепенно центральный электрод выгорает, и его высота уменьшается. Если это вовремя не проконтролировать, искра станет слабой для поджога смеси. Несгоревший бензин детонирует в цилиндре со всеми «приятностями».

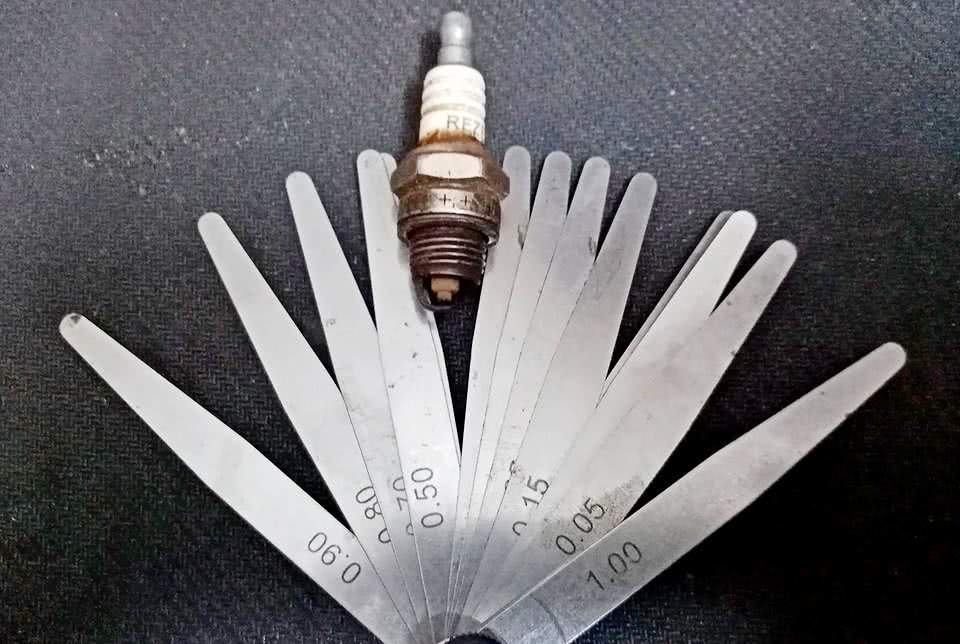

Инструмент для замера зазора
Правильный зазор может быть разным:
- от 0.5 до 0.6 мм — для карбюраторных двигателей с контактным зажиганием;
- от 0.7 до 0.8 мм — для карбюраторных ДВС с электронным зажиганием;
- от 1 до 1.3 мм — для инжекторных двигателей.
