Топ-3 вариантов подключения нескольких телевизоров к одной антенне

Как подключить к телевизору телевизионный делитель

Далее будет объяснено, как подключить на два телевизора разветвитель. При большем количестве устройств способ подключения остается таким же.
Процесс соединения начинается с разметки и планировки.

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Какие бывают делители сигнала

Антенные разветвители – это устройства, с помощью которых телевизионный сигнал делится между двумя или большим количеством устройств. Они также известны под названием «крабы», но это общее понятие, поскольку существует не один вид разветвителей.

Для равномерного распределения между несколькими бытовыми приборами используются сплиттеры. Если изучить их конструкционные особенности, стоит отметить один вход и как минимум два выхода. Подобные изделия могут быть оснащены электронной платой, благодаря которой происходит увеличение мощности. При подключении антенны к двум телевизорам стоит учесть, что качество изображения может снизиться. Для размножения сигнала рекомендуется использовать антенны, оснащенные активным компонентом. Комнатные приемные конструкции для подобных целей не подойдут. Для подсоединения одной антенны ДМВ к двум панелям помимо сплиттера понадобится 2 штекера, провод и около 5 F-разъемов

Если нужен ТВ делитель на 2 телевизора, при выборе изделия нужно обратить внимание на количество выходов, их также должно быть два. Если их будет больше, потребуется дополнительно приобрести один или несколько балластных резисторов на 75 Ом

Подключение кабеля от антенны к двум ТВ-панелям выполняется согласно следующей пошаговой инструкции:

  1. Для сплиттера потребуется подобрать правильное местоположение. Рекомендуется, чтобы он находился на малом расстоянии от двух приборов, а кабель проложить к нему в свободном положении.
  2. После того как делитель сигнала будет установлен на подходящее место, подсоединить к нему провода. Этот процесс требует некоторых подготовительных мер. Кабель нужно зачистить у края до нужной длины, затем завернуть его оплетку. Если центральная жила выходит на расстояние примерно в 5 мм, ее следует накрутить на кабель с F-разъемом.
  3. Следующий шаг – подготовка двух проводов, которые будут идти к ТВ-панелям. Их нужно подготовить уже известным способом, после чего надеть на них штекеры и F-разъемы.
  4. Далее к сплиттеру подсоединяется кабель от антенной конструкции, а затем – отрезанные куски, вторые концы которых подсоединяются к телевизорам.
  5. После завершения данных действий необходимо подключить оба ТВ-приемника и проверить качество изображения. Если все было сделано правильно, картинка должна быть четкой.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Как выбрать сплиттер

Наибольшей популярностью пользуются такие бренды, как Lans, Sat, Alda, Rexant, Hama, Premier и пр. По сравнению с китайскими или самодельными изделиями, они позволяют получить на выходе высокий уровень сигнала. Если изучить рейтинг самых лучших сплиттеров, то в него войдут следующие виды приборов:

  1. RTM тип SAH 204F. Используется на два направления. Уровень развязки составляет 28 дБ, на проход допустимы потери до 3,6 дБ.
  2. TLC тип SAH 306F. Максимальное количество направлений – 3. Развязка составляет 28 дБ, на проход могут наблюдаться потери до 5,8 дБ.
  3. Tbtec тип HST 0408/F. Представляет собой приспособление на 4 направления с развязкой в 32 дБ и потерями до 7,2 дБ.

Какие антенные разветвители лучше? При выборе необходимо руководствоваться следующими параметрами:

  • частотные характеристики доступных каналов;
  • количество ТВ-приемников, которые необходимо внедрить в одну сеть;
  • тип сечения проводов по диаметру.

Чтобы после покупки изделия в процессе эксплуатации не возникло проблем, необходимо подобрать качественный и надежный сплиттер. План действий при выборе разветвителя должен выглядеть следующим образом:

  1. Следует открыть меню телевизора и узнать частотные характеристики принимаемых каналов. Потребуется сравнить канал с самой высокой частотой и верхнюю границу диапазона сплиттера. Если у последнего она выше, значит, устройство подойдет как нельзя лучше.

  1. Подсчитывая количество ТВ-приемников, стоит подумать и о перспективах. Число выходов на делителе должно превышать количество домашней техники.
  2. Важным параметром считается уровень затухания краба. Данное значение можно увидеть на корпусе прибора. Чем ниже оно будет, тем лучше.
  3. Внешний облик и размеры также имеют большое значение. Если его необходимо поместить в специальный короб для проводов, рекомендуется подобрать изделие небольшого размера.
  4. Если для устройства предусмотрены крепежные отверстия, его можно монтировать на любой поверхности.
  5. В конце – определить способы подключения. В первую очередь стоит ориентироваться на тип подсоединяемых кабелей, а также на наличие возможности выполнить пайку.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

  1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
  2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания

Подключение через приставку

Схема не отличается от предыдущих, с той разницей, что кабель от «краба» подключается к Т2-тюнеру. Затем выполняется стандартное подключение цифровой приставки к телевизору. В зависимости от имеющихся разъемов на корпусе телевизора, подключение возможно через HDMI или AV кабель (3RCA, тюльпаны).

Ресиверы могут пускать напряжение по антенному фидеру, поэтому питающий усилитель блок не обязателен. В настройках тюнера в меню «Поиск» или «Установка» включается опция «Питание антенны».

Включать питание необходимо только на одной приставке в системе.

В зависимости от находящихся на ресивере разъемов, можно не устанавливать «краб». Это возможно, если хотя бы на одном тюнере есть ретранслирующий выход «RF OUT». С него выходит тот же сигнал. Поэтому нужно соединить разъем «RF OUT» первого ресивера со входом «RF IN» второго.

Если нужно смотреть закодированные платные каналы, потребуется в каждый ресивер вставить отдельную смарт-карточку и делать оплату.

Принцип работы разветвителя

Если попробовать просто соединить несколько проводов параллельно, чтобы сделать разветвитель для телевизионного кабеля на 2 или 3 телевизора своими руками, то получится плохой сигнал со сниженной контрастностью, большим количеством помех и шумов. Все из-за того, что у любого кабеля есть такой показатель, как волновое сопротивление, и его можно подключить только к такому компоненту, чье волновое сопротивление такое же. Поэтому и нужно специальное устройство — разветвитель, так как кабель нельзя подключать к чему попало.

Вам это будет интересно Обжим коннектора витой пары

Разновидности сплиттеров с разным количеством выходов

Обратите внимание! При наличии качественного сигнала достаточно обычного сплиттера. Сплиттер — пассивный разделитель, при прохождении через который кабельный сигнал в любом случае затухает, причем затухание прямо пропорционально количеству выходных штекеров

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

  1. Ресивер подключается и настраивается для приема спутниковых каналов.
  2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
  3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

  1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
  2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Комплектующие, которые понадобятся для выполнения работ

Для разводки сигнала между двумя телевизорами потребуется:

  • Разветвитель (сплиттер) на два выхода. Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).
  • 5 F-разъемов. Один разъем потребуется для присоединения кабеля антенны к разветвителю и по 2 шт. для каждого телевизионного кабеля.
  • 2 штекера. Эти переходники предназначены для присоединения телевизионных кабелей непосредственно к телевизорам.
  • 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Характеристики сплиттеров

Сплиттеры используются, когда нужно подключить несколько устройств к одной антенне. От разветвителя они отличаются равномерностью деления сигнала между телевизорами.

Выбирая сплиттер, необходимо обратить внимание на:

  1. Количество выходов – определяет количество подключаемых устройств и уровень сигнала для каждого.
  2. Конструктивные особенности – некоторые имеют вид трубы с распаянной жилой внутри, а другие выполнены в виде печатной платы.
  3. Диапазон частот – любой делитель имеет определенный диапазон частот.
  4. Потери – данный показатель указывает, насколько мощность сигнала при выходе меньше, чем при входе.
  5. Вносимые потери – затухание сигнала, вносимое самим делителем.
  6. Максимальная мощность – максимальный показатель входной мощности делителя.
  7. Уровень затухания – показывает уровень понижения мощности сигнала. Чем данный показатель меньше, тем менее заметны будут потери.

Максим

Мастер по ремонту техники

Задать вопрос

Вопрос эксперту

Какие делители наиболее востребованы?

Это делители с 2, 3 и 4 выходами, рассчитанными на 29, 28 и 32 дБ соответственно.

Наличие усилителя

Чтобы сохранить мощность сигнала, при этом увеличивая его, лучше установить сплиттер с ВЧ-усилителем

Важно учесть, что такой вид оборудования требует дополнительного источника питания, без которого он не сможет выполнять свои функции

Пропускная способность

Данный показатель указывает на частотный диапазон, в котором может работать устройство. Универсальным является разветвитель, частота которого составляет 5-2500Мгц. Он может подсоединяться как к эфирному, так и к аналоговому ТВ. Оборудование с частотой 5-1000 Мгц используются для улучшения сигнала только эфирного вещания.

Уровень затухания

Очень важно учитывать данный показатель, который помогает определить уровень понижения мощности сигнала. Лучше выбирать сплиттеры с наименьшим показателем уровня затухания, тогда потери качества будут не столь заметны

Допустимая величина на два телевизора – 3-3,5 дБ.

Как выбрать нужный делитель сигнала

Когда в доме есть один телевизор, пользователю для просмотра любимых программ нужно просто подключить антенну ДМВ. В случае с более старыми моделями понадобится специальная приставка, так как встроенный декодер присутствует в основном в ТВ-приемниках, выпущенных после 2010 года. Когда возникает необходимость подключения второй панели, на помощь приходят специальные устройства – сплиттеры. Их выбор требует соблюдения определенных правил, поскольку если подобрать неправильное изделие, можно вообще остаться без любимых каналов.

Существуют делители питания от антенны к ТВ-приемнику, которые используются для наземного цифрового вещания, а есть специальные изделия для спутниковых тарелок. Вторые отличаются по техническим характеристикам, их рабочий частотный диапазон варьируется от 5 до 2400 МГц. С точки зрения электрических параметров, сплиттеры делятся на два типа: пассивные и активные. Первый тип используется для простого разделения сигнала, но его главное преимущество в том, что не требуется внешний источник питания. Перед тем как приобрести подобное изделие, следует рассчитать мощность входящего сигнала. Если ее будет недостаточно, качество картинки пострадает. Активный разветвитель по конструкционным особенностям практически идентичен с пассивным, но внутри него имеется усилитель. Задача активного компонента состоит в компенсации потери качества из-за подключения второго телевизора.

При покупке сплиттера первое, на что рекомендуется обратить внимание, – это количество выходов. В продаже имеются изделия с количеством портов от 2 до 16

На корпусе прибора должен быть указан рабочий частотный диапазон. Для распределения сигнала в формате DVB-T2 достаточно диапазона от 5 до 860 МГц. Также стоит обратить внимание на несколько факторов:

  1. Уровень затухания. Данные параметры также указываются на корпусе изделия, а измеряются они в децибелах. Рекомендуется выбрать делитель, у которого данное значение находится на минимальной отметке.
  2. Выбирая между активным и пассивным сплиттером, необходимо вначале изучить характеристики антенны. Если сигнал требует усиления, стоит заранее позаботиться о том, чтобы рядом с изделием была электрическая розетка.
  3. Приборы могут отличаться и по методу подсоединения проводов. В продаже есть изделия с зажимами винтового типа, коаксиальными соединениями, разъемами для резьбы и прочие.

Для некоторых пользователей важны и эстетические характеристики делителей. Кто-то выставляет устройство напоказ, другие абоненты находят для него неприметное место. В некоторых случаях потребители выбирают приборы настенного типа, для них нужно покупать специальные кронштейны.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

  1. Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
  2. Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
  3. Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах

Однако такое устройство потребует подвода питания или включения в розетку.

Как подключить 2-3 телевизора к пассивной антенне

Пассивной является антенна, которая ловит сигнал от ретранслятора только из-за конструктивного исполнения (формы). Принимающие элементы выполняются в разных формах и размерах так, чтобы словить волны метровой или дециметровой длины. В первом случае говорится об аналоговом вещании, во втором – цифровом. Усилителя в конструкции не предусмотрено. Если потребуется установка, то он подключается на линии как можно ближе к антенне, но внутри помещения. Например, кабель зашел через стену на кухне, и сразу присоединился усилитель.

Популярные разветвители:

Схема подключения на примере двух телеприемников показа ниже.

А вот схема для трех телевизоров.

Как видите, основная задача – подготовить кабели, надеть на них F-разъемы и выполнить подключение по схемам.

Задействовать при этом можно пассивный делитель или активный.

  • Пассивный. Актуален при высокомощном сигнале, когда деление не будет препятствовать нормальному приему.
  • Активный. Внутри делителя дополнительно есть усилитель. Устройство предназначено для распределения сигнала, а также компенсации потерь при делении. Усилитель внутри разветвителя должен получать питание, как и антенный. Подачу напряжения можно сделать отдельным блоком, который шнуром подключается к «сплиттеру». Или питание поступает от DVB-T2 приставки. В меню ресивера необходимо включить соответствующую опцию. Способ «запитки» зависит от самого разветвителя.

Можно взять разветвитель с увеличенным количеством каналов, чем нужно. Например, сейчас работают две телевизионных панели, но планируется покупка еще одного TV. Тогда вместо двухканального «краба» можно сразу установить трехканальный. На время отсутствия третьего телевизора лишнее выходное гнездо нужно заглушить. Делается имитация подключения антенного фидера. Кабель имеет сопротивление 75 Ом, поэтому требуется подключение резистора с таким же значением. В будущем резистор заменится на кабель.

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

Делители (сплиттеры)

Делители для телевизионного кабеля

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

  • От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
  • От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители

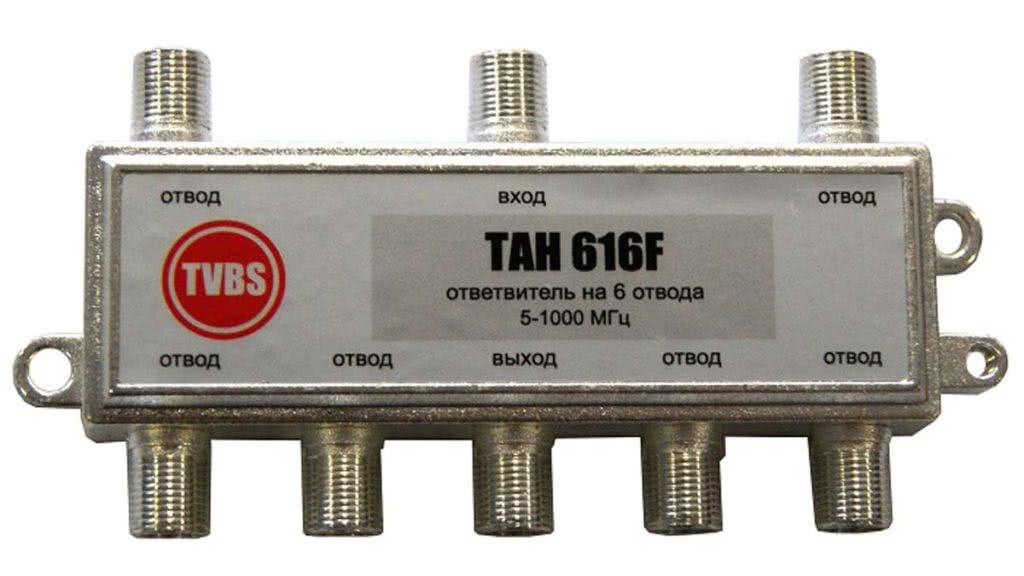

Ответвитель (ТАР)

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Сумматор (diplexor)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.
