Варианты упоров на распашные ворота и их изготовление своими руками

Упор на карабинчике

Это наверное самый дешёвый и оригинальный самодельный фиксатора гаражных ворот. Понадобятся:

• стропа для груза или прочная цепь в двух экземплярах;
• 2 карабинчика для каждой створки;
• 2 рым-болта с резьбой М8.

Подготовьте также дрель с соответствующим сверлом и клей-герметик. Сам процесс довольно прост:

1. На каждой створке нужно просверлить по 2 отверстия с внутренней стороны, находящиеся на одном уровне. Затем в них нарезается резьба.
2. Специальные болты обмотайте пропитанным герметиком, после чего их надо врезать в сделанные отверстия.
3. Карабинчики надеваются на рым-болты, в которые продевают стропы для груза либо цепь.

У опытных автолюбителей процесс изготовления оригинального фиксатора займёт не более 30 минут. Крючки могут цепляться как за соседние ворота, так и скобы, прикреплённые на стену, заборный столб либо другую прочную конструкцию. Единственный небольшой минус приспособления – его «дешёвый» вид, но вряд ли это весомый аргумент.

Наверняка многие владельцы сталкивались с ситуацией, когда распашные ворота вдруг самопроизвольно закрывались из-за порывов ветра либо по другим причинам. Такой момент приводит к последствиям в виде внешних повреждений автомобиля и даже травм для человека.

Чтобы избежать неприятных последствий рекомендуется установить упор для ворот. Их без проблем можно сделать самостоятельно, вариантов множество. Всё зависит лишь от имеющихся подручных средств и фантазии автолюбителя.

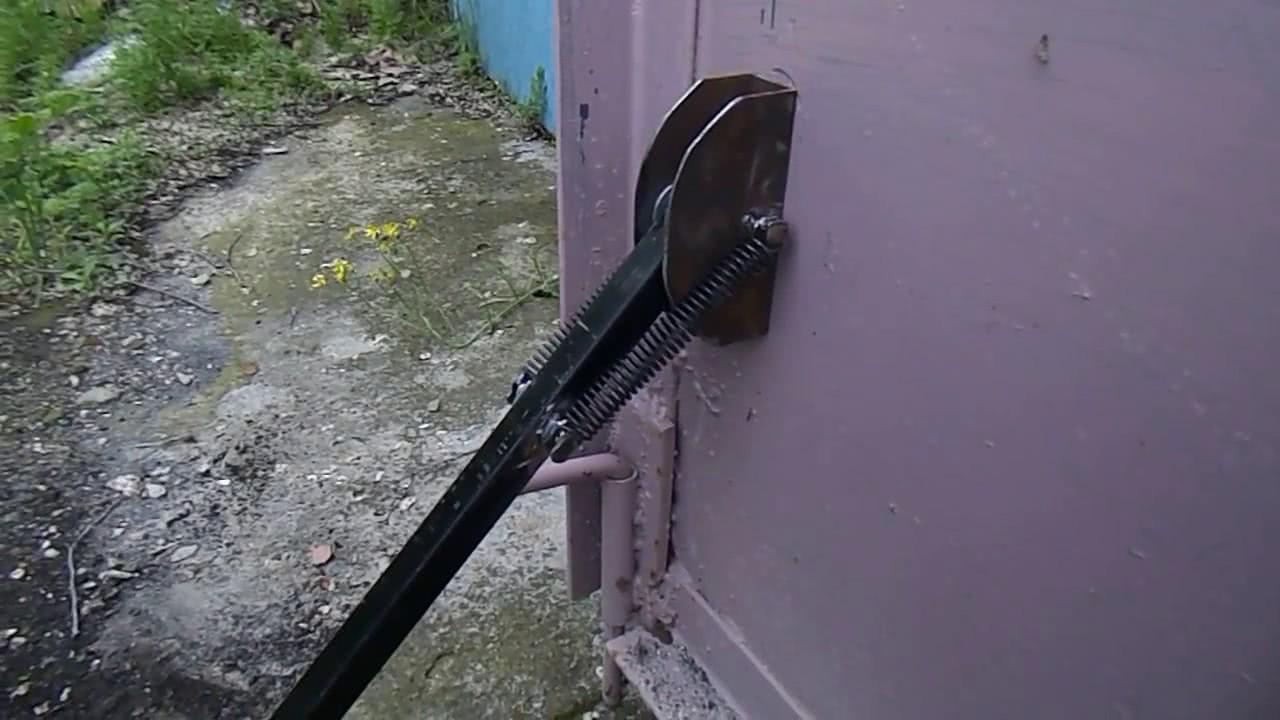

Фиксатор-ловушка с собачкой и пружиной

Сложное в конструкции приспособление, но оно способно осуществлять автоматическую фиксацию ворот благодаря пружине. Нужно следующее:

Чтобы закрыть ворота, когда устройство находится в нижней части, достаточно слегка опустить собачку ногой.

• скоба с пазом, сделанная из уголка 5 см. Ее крепят к створке;
• собачка в форме крюка;
• шарнир, чтобы собачка была подвижной;
• стальная труба. Диаметр – 4 см;
• приваренная к трубе железная пластина. Толщина – 0,4 см;
• приклеенная к трубе прокладка из резины. Ее предназначение – сделать работу устройства бесшумной.

Трубу с собачкой крепим на определенной дистанции от стены. Фиксируем скобу на створке. Работает система следующим образом – в процессе движения створок зафиксированная скоба приподнимает крючок, который опускается и хорошо закрепляет створку.

Установить конструкцию можно и внизу ворот, но в таком случае нам понадобится пружина. Она позволит собачке изменить положение на горизонтальное. А для закрывания дверей нужно немного опустить крюк.

Фиксатор-ловушка

Такое приспособление отличается от тех двух, которые описаны выше, довольно сложной конструкцией. Изготовить его своими руками уже не так просто. Усложняется процесс изготовления тем, что фиксация открытых ворот осуществляется автоматически, но зато такие стопоры гораздо удобнее в использовании. Ведь достаточно довести до них створку, и они ее сами надежно зафиксируют.

Итак, для изготовления фиксаторов-ловушек потребуются металлическая труба с прямоугольным сечением 5х3 см и прямоугольная пластина со сторонами 30 см и 5 см.

Подготовив эти материалы, можно приступать к работе, которая обычно проходит в четыре этапа:

• Первый этап — установка профтрубы. Сначала выкапывается яма, затем в нее строго вертикально ставится труба. Пустое пространство вокруг на глубину примерно 40 см заливается бетонной смесью. Предварительно в профтрубе необходимо просверлить отверстие для прикрепления металлической пластины, которая в будущем будет выступать в качестве фиксатора.

• Второй этап — работа с пластиной. В ней нужно просверлить пару отверстий, а один край необходимо загнуть под конус и прикрепить с помощью сварки небольшую накладку, выступающую за край пластины примерно на 2 см. В итоге должен получиться элемент, внешне напоминающий крюк. Что касается двух отверстий, то одно из них должно быть проделано в центре пластины, а другое — с края. С помощью одного из них пластина будет прикрепляться к трубе, а второе отверстие нужно для пружины.

• Третий этап — прикручивание фиксатора к профтрубе. Убедившись, что труба, закопанная в грунте и залитая бетонной смесью, стоит строго вертикально, можно присоединять к ней фиксатор, который был изготовлен ранее. Это делается с помощью болта. После этого к нижней части трубы нужно приварить металлическое кольцо. Один из концов пружины, предназначенной для возвращения приспособления в исходное положение, должен цепляться за это кольцо.

• Четвертый этап — присоединение специального стопора, необходимого для удержания пружины в горизонтальном положении. Этот стопор можно изготовить из кусков металла, оставшихся после выполнения каких-либо других работ. Для того чтобы открытые створки ворот зафиксировать в нужном положении, их нужно лишь придавить к созданной конструкции.

Виды и их конструкционные особенности

Прежде чем установить такое приспособление, надо разобраться с его основными разновидностями и их отличительными особенностями. Это поможет выбрать подходящий стопор.

Стопоры запоры

Эту разновидность конструкции используют часто, так как ее проще всего изготовить собственноручно и установить на калитку. Стопоры-запоры способны удержать даже наиболее прочные ворота, изготовленные из железа.

Чтобы самостоятельно сделать воротный стопор, понадобятся следующие материалы:

• две металлические трубы с диаметром полтора сантиметра и длиной около 10-15 сантиметров;
• металлические листы размером 10 х 15 сантиметров;
• штыри.

Упоры на карабинах

Среди дешевых вариантов изготовления фиксаторов выделяют карабинные упоры. Чтобы закрепить каждую из воротных створок, понадобится заранее приготовить:

• болты с резьбой М8;
• карабин;
• стропы, на конце которых устанавливается крепежный крючок для фиксации.

Самостоятельная установка упоров на карабине занимает не больше 25-30 минут.

Крюк

Довольно эффективное приспособление, которое фиксирует ворота сразу в нескольких положениях. Специалисты рекомендуют пользоваться крюками для фиксации массивных металлических ворот, которые часто закрываются из-за ветра. Перед созданием крюков-фиксаторов подготавливают такие материалы:

• Стальные прутья длиной полтора метра и сечением десять миллиметров. Они используются для создания крюка, которым будет удерживаться воротная конструкция.
• Уголки, изготовленные из металла толщиной более 55 миллиметров. Их применяют в качестве крепежных петель.

Стопор упор

Это изделие подходит для владельцев гаражей, в которых ворота обшиты древесиной. Чтобы сделать такой фиксатор, пользуются форточными петлям и брусками из дерева. Один из концов петель подсоединяется к воротной створке, а второй — к брусу.

Некоторые делают не деревянные, а металлические изделия, для создания которых понадобятся небольшие трубы, подсоединяемые к створке.

Фиксатор ловушка с собачкой и пружиной

Приспособление такого типа автоматически фиксирует ворота гаража и удерживает их в открытом состоянии. Такие конструкции состоят из следующих компонентов:

• крючковидная собачка;
• шарнир, отвечающий за правильное функционирование собачки;
• металлическая труба с диаметром от сорока сантиметров;
• скоба с крепежным пазом, который подсоединяется к створке;
• плотный железный лист, соединенный с трубкой;
• прокладка из резины, которая соединена с листом.

Без пружины

Фиксаторы, в которых не используется пружина, менее функциональны, так как они не позволяют автоматически удерживать ворота. Однако несмотря на это, многие владельцы гаражей устанавливают такие приспособления.

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

Другие виды

Электромагнитный замок для калитки набирает все большую популярность за счет своей современности и возможности обезопасить частный дом и участок на высшем уровне.

Можно также купить на калитку электромагнитный замок.

Они стали очень популярными для дачи или коттеджа. Покупатели часто выбирают магнитные замки, поскольку это идеальное соотношение цены и качества.

Приобрести электромагнитную опору можно на рынке. Можно найти как сложные и прочные модели, так и дешевые и доступные. Монтировать такую конструкцию несложно самостоятельно, помощь специалистов не требуется.

Существует несколько видов электромагнитных замков:

• Сдвиговые модели. Замок обеспечивает устойчивую фиксацию. Но чтобы это обеспечить, необходимо правильно врезать конструкцию в полотно ворот. Для этого лучше обратится к профессионалам.
• Удерживающая модель более популярная. Это накладной запор, который сможет установить владелец территории.

Принцип работы всех замков схож:

1. К магниту притягивается ответная пластина.
2. Конструкция удерживается определенное количество времени.

Отличия в замках могут быть связаны с силой удержания. Поэтому при выборе нужно отталкиваться от веса ворот, которые придется удерживать при помощи замка. Обычно калитка весит до 200 кг, поэтому выбираем соответствующий замок.

Технологии развиваются, и замков становится все больше. Устройства также могут отличаться особенностями и управлением. К примеру, в сложных моделях часто ставят контроллеры, управляющие механизмом.

Замки рассчитаны на использование на улице.

Магнитный замок на калитку имеет специфичное расположение самого магнита. Он, как и скважина, ставится на стороне улицы, в то время как кнопка контроля находится во внутренней части.

Основные виды упоров для ворот гаража от ветра, 13 фото с процессом изготовления и примерами работ

Главным недостатком распашных ворот является склонность дверей к бесконтрольному, самостоятельному захлопыванию. Спровоцировать его может даже небольшой порыв ветра. В результате на машине появляются серьезные повреждения, требующие серьезного ремонта.

Воротные упоры для гаража могут быть изготовлены самостоятельно

Избежать этой неприятности помогут специальные упоры, или створчатые фиксаторы. Это достаточно простой механизм, но именно благодаря ему владелец гаража оказывается избавлен от многочисленных проблем.

Упоры для ворот гаража от ветра своими руками могут быть изготовлены только в том случае, если человек обладает необходимыми ЗУНами и четко придерживается требований, изложенных в инструкции.

Фиксатор-крюк

Этот вариант упора для ворот тоже очень прост. Для изготовления такого фиксатора не понадобится много времени и физических усилий.

Всю работу можно разделить на пять этапов:

• Первый этап — изготовление петли под крюк. Для этого нужно взять металлический уголок шириной 5 см и длиной около 0,8 м. На одной из сторон этого уголка делаются три отверстия. А на другой его стороне, по краям должно быть сделано два отверстия. Диаметр их должен соответствовать толщине будущего крюка.

• Второй этап — изготовление самого крюка. Этот элемент делается из стального прута диаметром чуть больше 1 см. Оптимальная длина прута — 120 см. Один его конец нужно согнуть так, чтобы он принял форму кольца. При этом противоположный конец должен быть согнут под прямым углом. Разумеется, предварительно прут необходимо раскалить посредством газовой горелки, а потом надежно зафиксировать в тисках, чтобы удобнее было придавать ему нужную форму.

• Третий этап — создание навеса. Для этого также подойдет металлический уголок шириной 5 см, а оптимальная длина — 150 мм. На одной его стороне проделываются два отверстия, которые затем будут использоваться для крепления. На другой стороне, посередине нужно просверлить всего одно отверстие, предназначенное для навешивания крюка.

• Четвертый этап — присоединение всех подготовленных элементов конструкции. Прежде всего, к створкам необходимо присоединить навес. Если поверхность полотна деревянная, то уголок следует прикреплять посредством саморезов. Если же створки выполнены из металла, то уголок целесообразно просто приварить. Петлю держателя нужно завести в отверстие навеса и загнуть.

• Пятый этап — крепление петли к коробке. Здесь также можно применять либо сварку, если коробка выполнена из металла; либо саморезы, если она изготовлена из древесины. Поскольку у петли есть не одно, а два отверстия, открытые ворота могут быть зафиксированы в двух положениях: либо полностью открытом, либо слегка приоткрытом. Но независимо от того, в каком из двух положений находятся створки, можно не сомневаться в надежности их фиксации. Ведь стопоры в виде крюка хорошо выполняют свою главную функцию.

https://youtube.com/watch?v=pS00o_cEvuY

Системы запоров на гаражные ворота

Отличительной особенностью конструкции запоров является их способность противостоять грубой физической силе и полное отсутствие возможности разблокировать запор с внешней стороны.

Наиболее распространенные конструкции запорных систем на гаражные ворота:

• Дверная щеколда или шпингалет. Самый легкий и простой способ закрыть гаражные ворота изнутри;
• Засовы и вертикальные стопоры. Такой тип запоров обладает средней стойкостью и относительно простой конструкцией;
• Специальные системы запоров с поворотными стойками и рычагами. Чаще конструкцию таких запоров копируют с контейнерных, вагонных и даже судовых дверей.

Чаще всего для фиксации сворки ворот к раме без зазора используют различные рычаги и вороты, прижимающие запоры и задвижки для гаражных ворот к несущим элементам — порогу и верхней балке.

Особенности упоров

Главное назначение фиксатора – служить определенного рода защелкой при открытом состоянии створок. В рабочем состоянии фиксатор не дает возможности ветру закрыть ворота. Стержень упирается в землю, фиксируя створку.

Сегодня торговая сеть магазинов «Леруа Мерлен» предлагает купить упор для ворот DMX 8822 или стопор 250х14 мм ST250. Эти фиксаторы ворот от ветра изготавливаются в Китае. Изделия отличаются лишь длиной упорного стержня. Цена изделий начинается от 550 руб.

Распашные и откидные ворота могут оборудоваться врезными электромагнитными или электромеханическими замками (популярные производители: Came, Cisa, Nice. Цена – от 8 тыс. руб.), а также автоматической системой открытия створок.

Плюсы автоматических распашных ворот:

1. Автоматика исключает риск повреждения машины во время открытия ворот.
2. Сдвижными воротами с автоматикой удобно пользоваться. Открыть гараж можно из салона автомобиля. Это наиболее актуально зимой или во время дождя.
3. Надежность. Откатный механизм позволяет произвести более 30 тыс. циклов открытия и закрытия ворот.

Минусы автоматического электропривода:

1. Можно перехватить незакодированный сигнал с пульта д/у. Поэтому желательно после покупки системы установить защитный код.
2. Для автоматики требуется постоянная подача электропитания. При регулярных отключениях электричества потребуется установка аккумулятора.
3. Распашные и откатные ворота с калиткой и автоматикой стоят примерно в 3 раза дороже, чем механические традиционные конструкции.

Фото распашных ворот можно посмотреть ниже.

Изготовление запоров своими руками

В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:

• Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
• Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
• Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
• Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.

Как соорудить упор собственноручно

Самостоятельное изготовление стопоров на ворота требует предварительной подготовки. Поэтому надо заранее ознакомиться с основными нюансами создания и установки воротных упоров.

Подбор деталей и подготовка инструмента

Сначала подготавливаются все инструменты и материалы, которые понадобятся для изготовления фиксатора.

При создании большинства разновидностей упоров используются следующие детали:

• железные трубы;
• металлическая пластина толщиной 3-5 миллиметров;
• железные уголки 5-7 сантиметров в длину;
• прутья.

Среди инструментов, при помощи которых выполняется работа, выделяют:

• Сварочный аппарат. Незаменимое устройство, использующееся для крепления деталей, изготовленных из металла.
• Дрель. Таким инструментом пользуются для создания отверстий, в которые будут вкручиваться крепежные шурупы или болты.
• Тиски. Их используют для фиксации обрабатываемых металлических или деревянных деталей.

Сборка комплектации

Изготовление стопоров осуществляется в несколько этапов:

• Установка труб. Все металлические трубы привариваются к железным пластинам, после чего в конструкции делают крепежные отверстия под шурупы.
• Создания рычага. Для изготовления рукоятки к верхней части упора приваривают прут.
• Крепление штыря. Чтобы закрепить его, придется открыть створку и вбить штырь на глубину сорок сантиметров.

Монтаж на ворота

На конечном этапе создания упора его устанавливают на ворота. Для этого между петлями просверливают отверстия, которые будут использоваться для установки фиксатора. Затем отверстия сверлят на стопоре, после чего его прикручивают к воротам. Закрепленную конструкцию упора надо проверить на надежность крепежа и только после этого использовать для фиксации ворот.

https://youtube.com/watch?v=2rwQ12LKS4I

Запоры

Самый используемый и простой вариант фиксации гаражных ворот, подходящий для любого гаража с распашной конструкцией. Принцип работы можно сравнить с оконным шпингалетом, однако у стопора размеры более внушительные. К тому же приспособление не выпускается серийно, но его без проблем удастся сделать самостоятельно.

Для этого заранее подготовьте:

• стальные трубки размером около 15-20 см в длину и 1,4-1,6 см в диаметре, понадобятся две штуки – по одной на каждую створку;
• пластины из стали, имеющие 15-20 см в длины и 8-10 см в ширину;
• штыри для патрубка, размером не менее 20 см.

Процесс изготовления стопора-запора делится на несколько этапом и выглядит следующим образом:

Подготовленные стальные трубки необходимо приварить к стальным пластинам, затем прикрепить их с нижней стороны ворот. Если створки обшиты деревом, следует использовать саморез.
Возьмите штырь, и к его верхнему концу приварите рычажок. Он будет выступать в роли рукоятки. Вместо него можно использовать обычный штырь, согнув его края с помощью газовой горелки.
На следующем этапе понадобится открыть ворота и определить место, где будут вбиты будущие трубы под фиксацию штырей. Следует учесть, их нужно вбить в грунт на глубину не менее 30 см, а штырь должен входить в них не менее, чем на 10 см

На этом шаге важно помнить, что створки гаражных ворот иногда имеют более высокое положение по сравнению с самим подъездом.
Последний шаг заключается в приваривании крюка выше запора, на него будет опираться рукоятка штыря. Это делается, чтобы он не мешал открывать гаражные «двери».

Следует иметь в виду, в таком случае конструкция будет менее надёжной.

https://youtube.com/watch?v=KJVmNWZKgkA

https://youtube.com/watch?v=_KU2dXNMlKI

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

• пружинку;
• специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
• штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Стопоры

Стопоры имеют простую конструкцию. Они представляют собой вертикально установленный засов, и больше всего подходят для желающих сделать упоры своими руками. По принципу действия это шпингалет. Он прочно удерживает распашные и откатные ворота.

Идея размещения стопора в форме засова

Для изготовления понадобится прут, пластина и труба.

1. Прут диаметром 10–14 мм обточить с одной стороны на конус. Вверху загнуть под прямым углом – сделать ручку и упор.
2. Приварить к пластине два кольца из трубы на расстоянии друг от друга 100–120 мм. Это направляющие для прута.
3. Вставить в кольца прут.
4. Выше верхнего кольца закрутить болт или приварить кусочек проката таким образом, чтобы при повороте ручка штыря фиксировалась и не позволяла ему подниматься.
5. Прикрепить пластину к полотну и вставить стопор в кольца. К железной раме приваривается изнутри. К деревянной обшивке крепится саморезами.
6. Разрезанную трубу или гайку приварить к раме в верхнем положении штыря для аналогичной фиксации в закрытом виде.
7. Открыть ворота и отметить точку, где прут упирается в почву.
8. Просверлить в земле отверстие по метке и забить трубу длиной 300 мм.

Схема стопора

Стопор должен заходить в трубу не менее, чем на 150 мм, в районах с сильным порывистым ветром желательно на 200–220 мм. Откатные ворота могут фиксироваться в двух крайних положениях. Для этого под один прут забивается две трубы. Одновременно в закрытом положении стопор дополнительно удерживает сплошное полотно откатной створки от опрокидывания порывами ветра.

Достоинство стопоров в прочной и надежной фиксации ворот. Модель простая. Даже не владеющие сваркой легко смогут понять, как сделать стопор или упор для распашных ворот своими руками, зафиксировав все болтами. Стопор можно использовать и для фиксации, как запор или упор, если выход из гаража с калиткой.

Фиксатор распашных ворот

Недостаток стопоров в возможности фиксировать распашные ворота только в одном положении, или приходится забивать несколько труб.

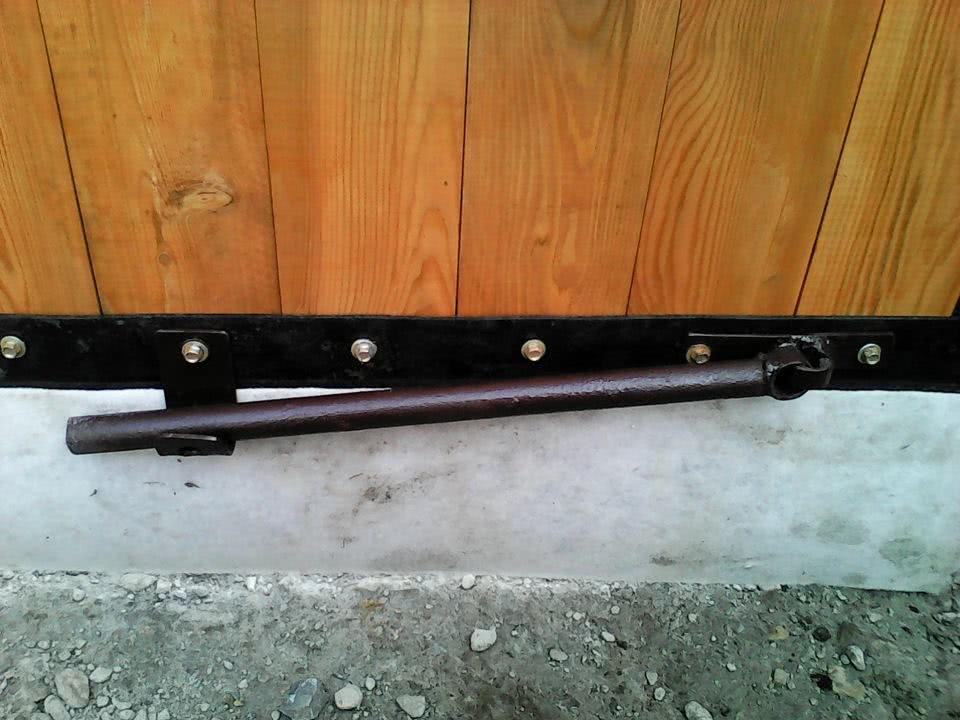

Упор-стопор

Упор антиветер, по конструкции напоминающий китайский, который свободно можно купить. Цена на него в магазине составляет 300–400 руб. Конструкция откидных упоров для ворот изготавливается своими руками.

Такие модели отлично справляются с порывами ветра

Вариант для владеющих сваркой.

1. В профильной трубе сечением 20х20 мм и длиной 400 мм вырезаем переднюю и боковые стенки на высоту 50 мм.
2. В оставшихся стенках просверливается отверстие Ø 6,5 мм.
3. Второй конец трубы приваривается торцом к пластине, перпендикулярно ей.
4. Пруток диаметром 14 мм и длиной 400 мм затачивается с одной стороны на острый угол. Он будет упираться в землю.
5. С другого конца сверлится такое же отверстие, как на профиле.
6. Болт М6×50 продевается в отверстия и закручивается. Штырь должен свободно проворачиваться в трубе.

Схема обычной конструкции

В пластине делаются отверстия под саморезы для монтажа на полотно. При открывании стопор скользит по земле и срабатывает как реверс, упираясь в землю, если ветер попробует закрыть створку.

Изделие в собранном виде

Чтобы в нерабочем положении стопор не мешал, его подтягивают к полотну пружиной. Для этого делают длинную пластину, примерно 150 мм. Трубу приваривают внизу. Вверху закрепляют один конец пружины, второй – на прут, приблизительно на 80 мм ниже оси вращения его в трубе.

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

Стопоры-запоры

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

• две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
• стальные пластины шириной в 10 см и длиной 15 см;
• штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

https://youtube.com/watch?v=tHtkDc5qLEU

Фиксатор-запор

Работу по изготовлению фиксаторов-запоров можно разделить на шесть основных этапов:

• Первый этап — подготовка металлических труб длиной 150 мм и шириной 16 мм. Так как ворота обычно состоят из двух створок, понадобятся два комплекта.

• Второй этап — подбор металлических пластин, длина которых должна соответствовать размерам подготовленных труб. Ширина одной такой пластины должна быть равна примерно 100 мм. На этом же этапе пластину нужно присоединить к одному из концов трубы посредством обычной сварки.

• Третий этап — прикрепление пластин к полотну ворот. Способ прикрепления зависит от материала, из которого изготовлено полотно. Если поверхность створок деревянная, то в их нижней части нужно дрелью проделать отверстия и присоединить пластины болтами. А если створки обшиты металлом, то пластины следует просто приварить. Впрочем, в случае с металлическими воротами можно и вовсе обойтись без вспомогательных пластин. Трубы крепко могут присоединиться к таким створкам и без них.

• Четвертый этап — изготовление штыря длиной чуть более 20 см. Вообще его длина зависит от направляющей трубы и от положения самих ворот в тот момент, когда они открыты. Ведь нередко створки располагаются выше, чем подъезд, а основная функция этого штыря — опускаться в установленную в почве трубу длиной около 100 мм.

• Пятый этап — присоединение рычага к верхнему концу штыря. Этот элемент будет применяться как рукоятка. Впрочем, рукоятку можно изготовить и другим способом: достаточно тщательно нагреть штырь посредством газовой горелки и согнуть его край.

• Шестой этап — вбивание труб в почву. Сначала необходимо определить, в каком месте будут располагаться трубы. Для этого следует открыть ворота и отметить прямо под ними точку. Сюда как раз и будут устанавливаться трубы. Длина одной такой трубы должна быть равна примерно 35 см. Большую ее часть (минимум 30 см) нужно забить в почву, а оставшаяся часть, длина которой не должна превышать 5 см, будет торчать из-под земли. После открытия ворот, специальный штырь, который прикреплен к нижней части их створок, нужно опустить в эту трубу, и тогда они останутся в открытом положении до тех пор, пока хозяин не посчитает нужным их закрыть.

С помощью этого своеобразного шпингалета, способ создания которого был описан выше, можно фиксировать створки ворот не только в открытом, но и в закрытом состоянии. Это нехитрое приспособление может выполнять роль не только фиксатора, но и замка, защищающего от воров. Соответственно, в этом случае трубы для штырей-задвижек должны быть установлены на том месте участка, над которым створки располагаются, будучи закрытыми.

Если нет желания изготавливать запор для ворот своими руками, то его всегда можно купить, как готовый элемент любого диаметра и длины.

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

Модель на воротах

Механизмы состоят из следующих элементов:

• скоба с отверстиями для крепления к створке саморезами;
• штырь;
• пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.

https://youtube.com/watch?v=zcItySmy7V0

https://youtube.com/watch?v=lRGOi3MsuhI

https://youtube.com/watch?v=gzhWFICQHa4

Похожие записи:

Какой выбрать поддон для бани, описание свойств материалов изготовления Подключение rfid к arduino с помощью rc522 и rdm3600 Чем удобрять яровой и озимый чеснок, чтобы получить хороший урожай Технология изготовления свайно-ростверкового фундамента своими руками: пошаговая инструкция + схема монтажа Эксцентрик смесителя обломился по резьбе, как выкрутить обломанный кусок из втулки Комната отдыха в деревянной бане: расписываем во всех подробностях
