Как сделать ветрогенератор из стиральной машины
Самая простая модель заводского ветрогенератора для освещения дачи обойдется, как минимум, в 60-70 тыс. руб. Альтернативный ветряк можно изготовить, используя в качестве главного элемента конструкции двигатель старой стиральной машины. И в этом случае без расходов не обойтись, но можно уложиться всего в несколько тысяч рублей.
Для ветрогенератора из стиральной машины своими руками придется купить ротор. Его можно сделать и самостоятельно, если купить неодимовые магниты, но их цена примерно такая же, как у готовых китайских роторов 2,5 кВт. Кроме того, производство ротора сложно технически. Кроме ротора, понадобится:
- вал длинный;
- редуктор;
- шестерни;
- крыльчатка;
- мачта длиной 10-12 метров (можно сделать из труб 32 мм).
Для корпуса редуктора подойдет электродвигатель промышленного насоса. Крыльчатка устанавливается в горизонтальной плоскости.
Крыльчатку с длиной лопасти от 1,5 м лучше изготовить из прочного дюралюминиевого уголка или стеклопластика. Нередко предлагается делать лопасти из фанеры, но по опыту, при ветре 10-15 м/сек на высоте фанерные лопасти ломаются. Вал должен быть прочно закреплен, и при этом свободно вращаться. Крутящийся вал соединяется с генератором фланцем.
Более подробно о том, как сделать ветрогенератор из стиральной машины, смотрите на видео ниже
Воздушные ветрогенераторы

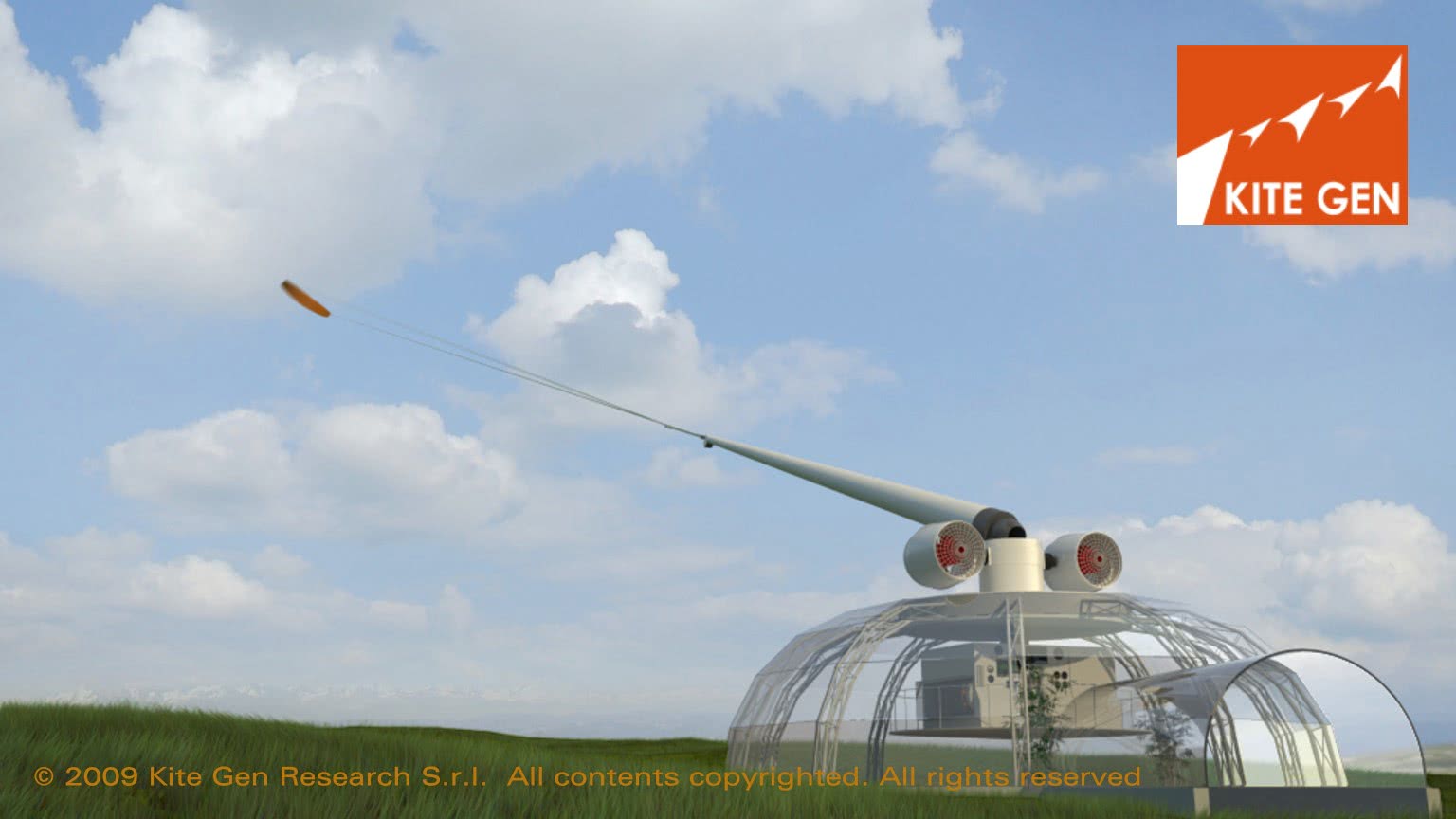

После Второй Мировой Войны, итальянец Массимо Ипполито задумал обуздать энергию ветра через воздушных змеев. Но технологий для этого ещё не было, и идея отправилась в долгий ящик. А вот ближе к концу 20-го века, она начала приобретать свое реальное воплощение. К этому времени, была создана карта высотных ветров Земли, и оказалось что именно над Европой, и над Патагонией, на высотах от 0,8 до 10 км, всегда есть мощные воздушные потоки.
Итальянский магистр технических наук Л. Фоджано написал диссертацию о возможностях системы ветрогенерации Kitegen.
Из расчётов следовало, что если построить кольцевой генератор диаметром 1,6 км, и запустить 6 дюжин высотных автоматических кайтов, то они смогут крутить это гигантское колесо со скоростью 15 об/час. Что даёт возможность генерировать 1 ГВт электроэнергии, т.е. мощность сравнимая с атомной электростанцией.
Но пока сосредоточились на малых проектах, мощность до 300 МВТ,
Разработка его закончена, и небольшие прототипы производительность 150-200 КВт, уже прошли испытания в итальянской Сардинии.

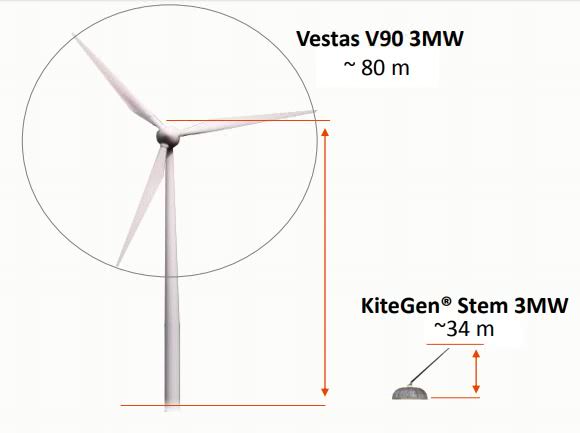

В сравнении с обычными ветрогенераторами аналогичной мощности, итальянский проект Kitegen обходит конкурентов на порядок.

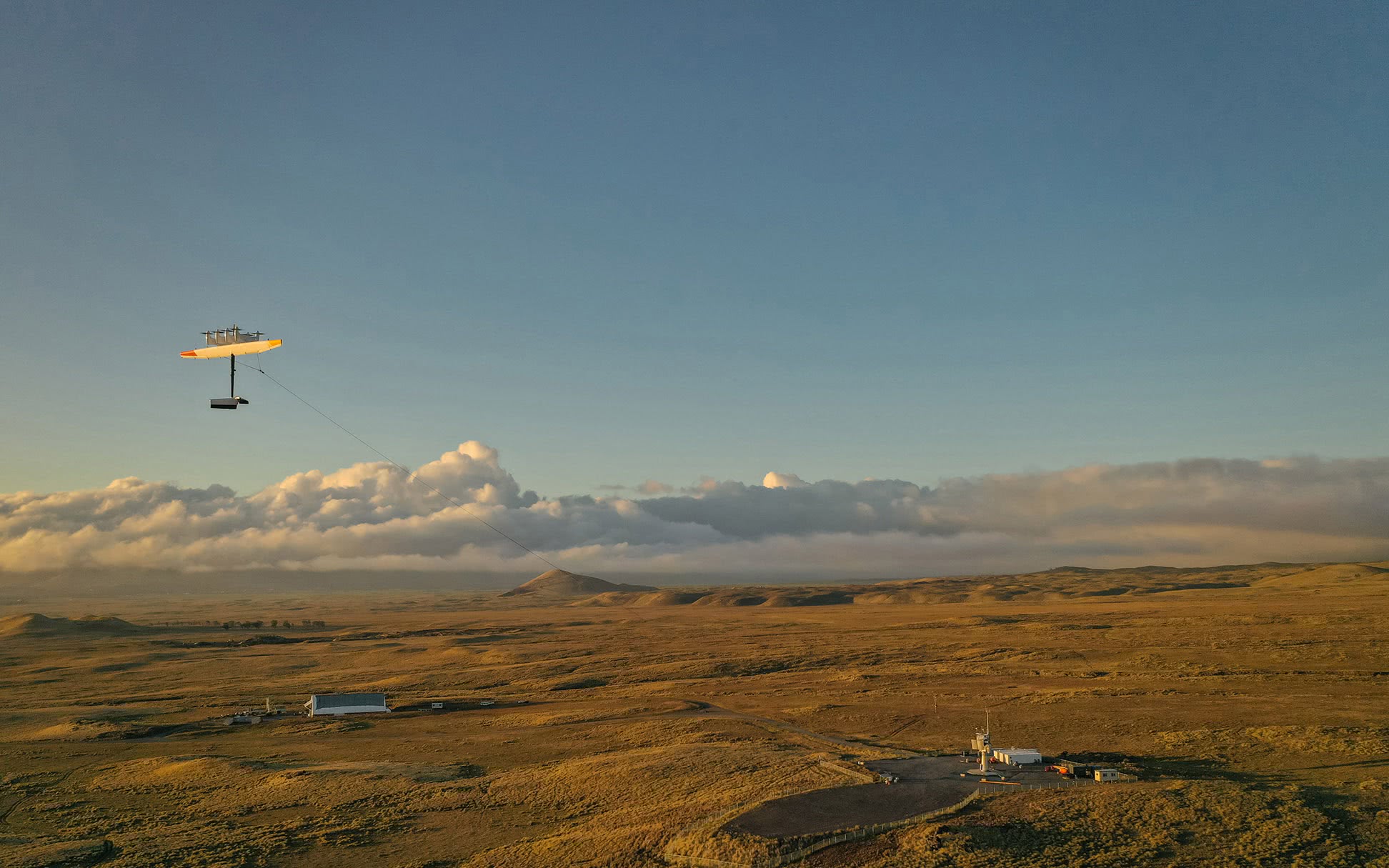

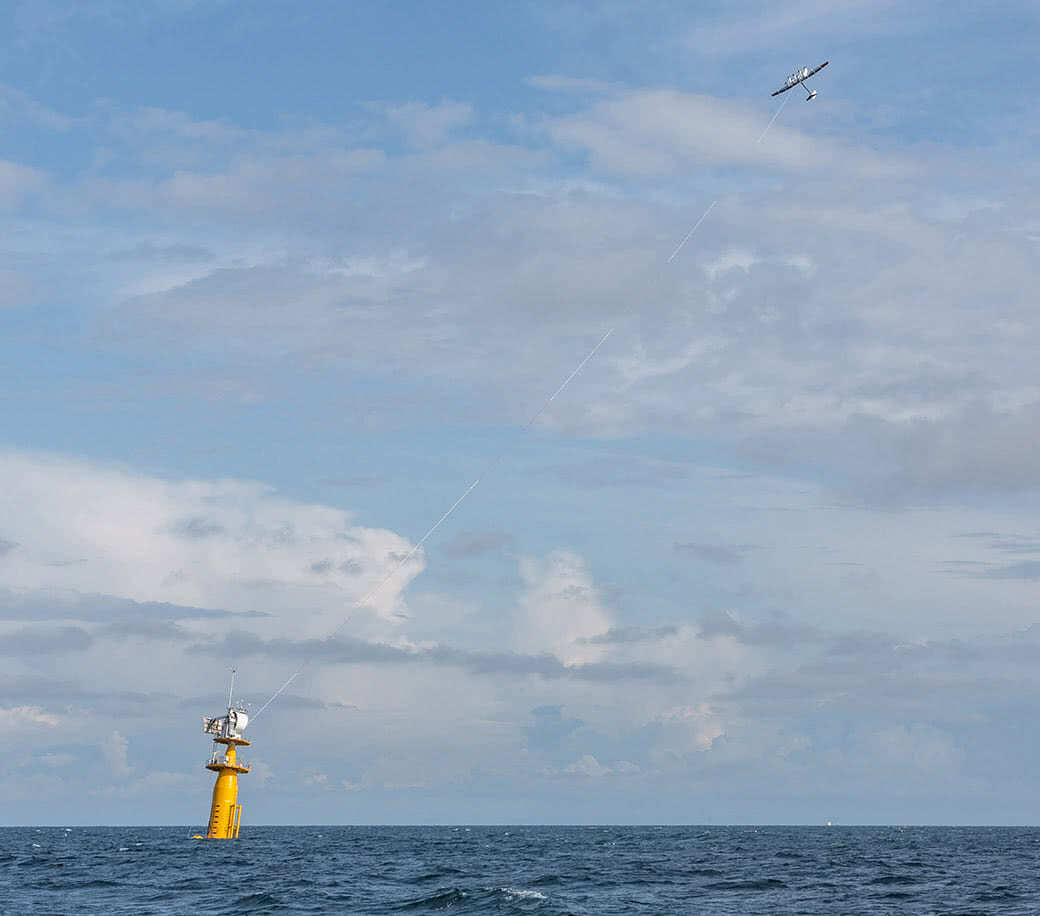

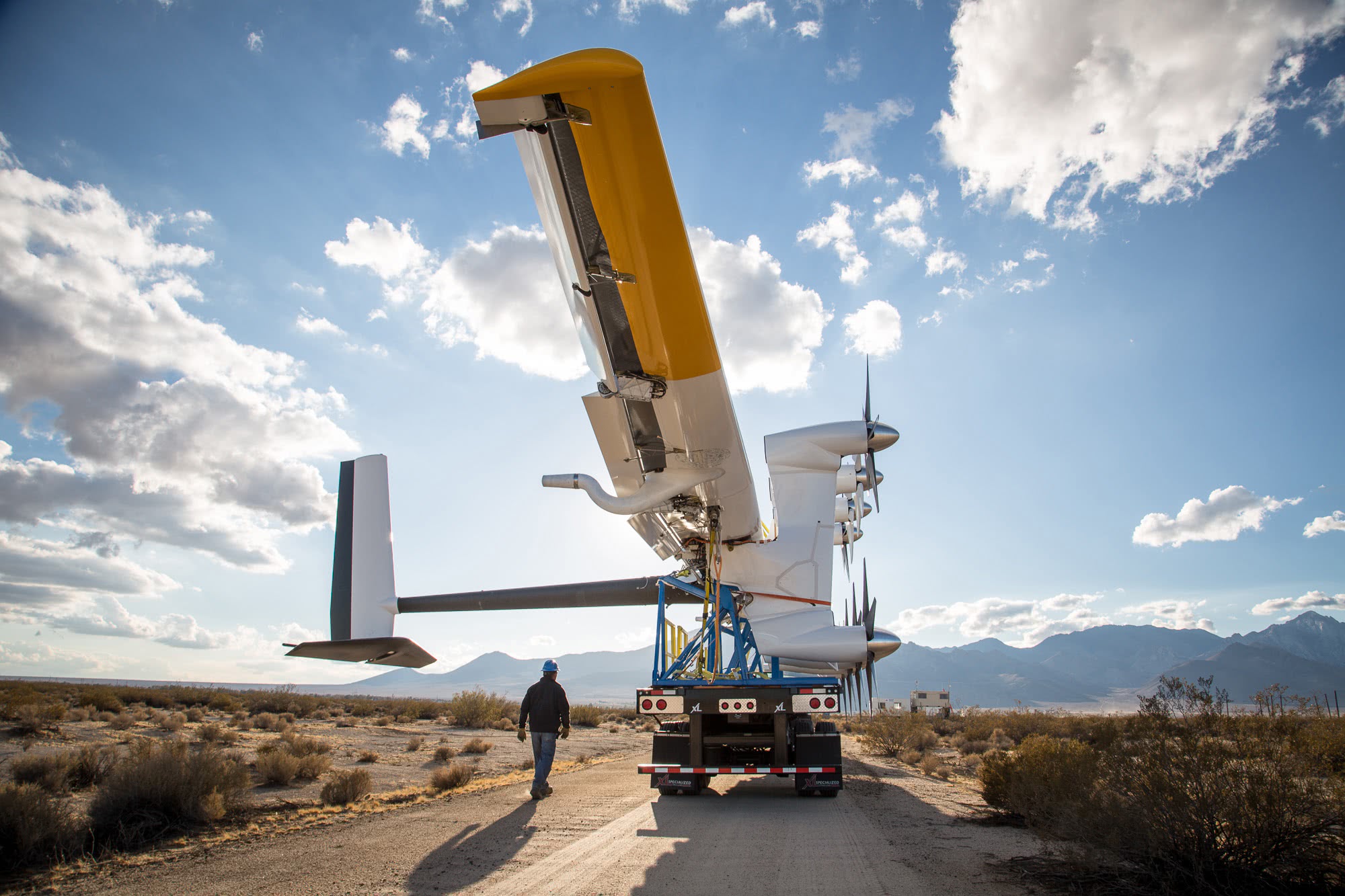

Однако не отстают и американцы. Они разработали свой проект X Development LLC, который уже представляет собой цельнометаллический планер.
Для запуска требуется энергия, которая передаётся по кабелю совмещённому с тросом, но после достижения расчётной высоты, он начинает парить как воздушный змей в набегающих потоках воздуха.
https://youtube.com/watch?v=AKW5g53AbWU

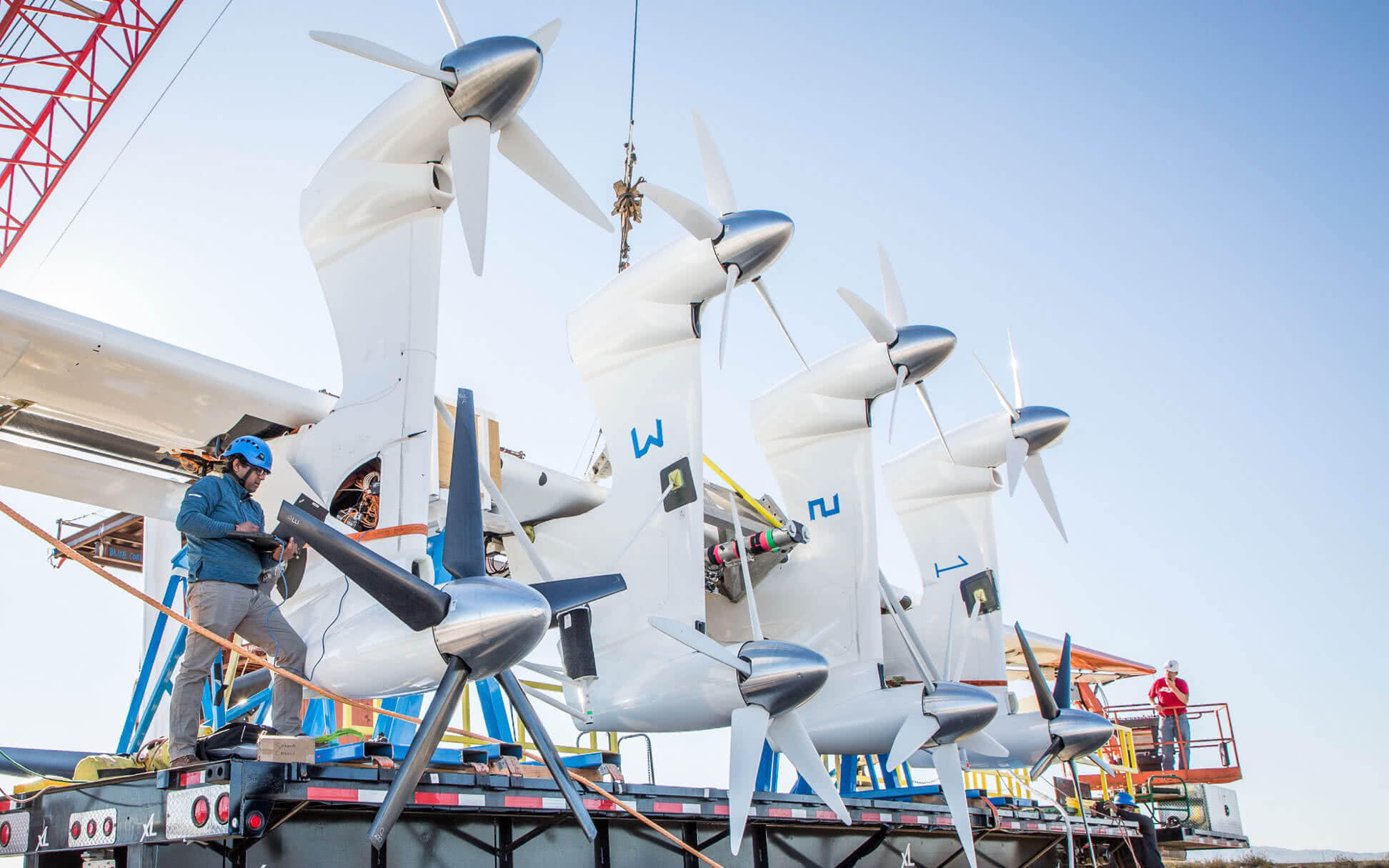

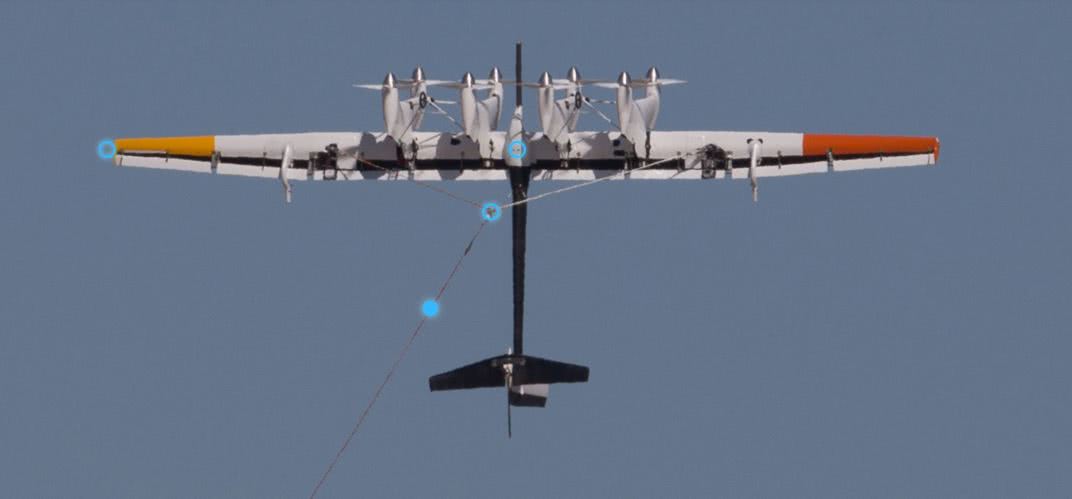

А небольшие генераторы на крыльях вырабатывают электроэнергию, которую и передают по кабелю на базу. Она (база) может быть как наземного, так и морского размещения.
Прототип уже проходит тестирование с 2018 года. Особых сложностей не замечено, расчётные мощности генерации достигнуты.

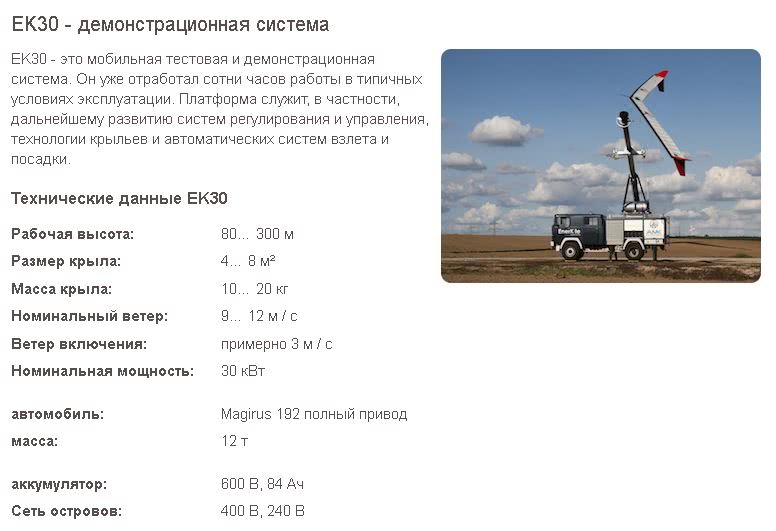

Но дальше всех продвинулись педантичные немцы, у них действительно фантастически смелые проекты и, кстати уже воплощённые в реальность. Мало того, они готовы к продаже! Концепт немецкого воздушного летающего генератора от фирмы Enerkite называется «ЕК 30».

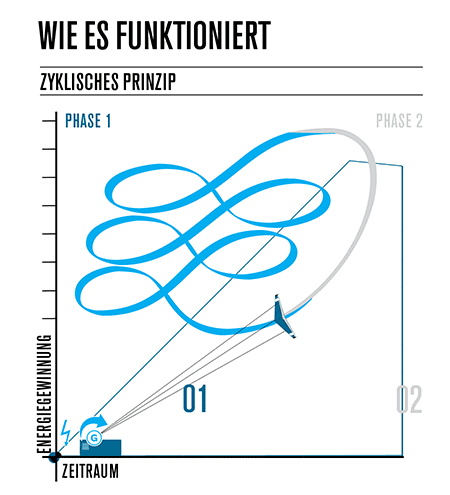

Принцип работы EnerKítes циклический, двухэтапный:
1 этап «Рабочая фаза» — крыло летит поперек ветра при максимальной натяжке каната. Веревка выпущена и натягивает лебедку генератора от базы.
2 этап «Возвратная фаза» — крыло прерывает восьмой заход, скользит быстро и с небольшим усилием назад к стартовой высоте, затем цикл повторяется.
https://youtube.com/watch?v=_BUV0LaJprE
Полный цикл занимает около минуты. На первый этап требуется около 7-12% полученной энергии. В отличие от классических летающих ветряных турбин, электрическая энергия вырабатывается на земле. Оттуда также контролируется крыло, так что в воздухе движется только то, что принадлежит воздуху. Вся работа выполняется автоматически.
Секрет генерации в запатентованном барабане для намотки троса.
Ветрогенератор «EnerKíte EK200» может покрыть собственные потребности малого бизнеса. Он заменяет дорогое дизельное электричество в неразвитых регионах.
Сборка своими руками
Приобретение готового ветряка, изготовленного на заводе, не по карману большинству потенциальных пользователей. Даже относительно дешевые китайские модели достаточно дороги, а европейские образцы имеют цену в несколько раз выше. Учитывая относительно небольшой срок службы установок — около 25 лет — становится ясно, что приобретение готовых комплектов для российского пользователя вариант неподходящий.
Решением вопроса становится самостоятельное изготовление роторного ветрогенератора. При использовании подручных материалов вполне можно уложиться в относительно невысокую сумму, на все вполне хватит 20000 рублей. Это обстоятельство вызвало рост изготовления различных моделей ветряков, что положительным образом сказывается на развитии направления в целом и на отработке конструктивных особенностей разных типов роторных ветряков.
Для создания действующего ветрогенератора требуются соответствующие материалы. Некоторые элементы комплекта придется приобрести. Например, аккумуляторные батареи, некоторые приборы (контроллер заряда или инвертор), которые нет возможности собрать самостоятельно, тоже придется покупать.
Практически все элементы рабочего колеса можно создать из подручных материалов. Генератор можно использовать готовый, например, мотор-колесо, автомобильный или тракторный генератор. Можно переделать асинхронный двигатель, или собрать аксиальный генератор на неодимовых магнитах. Обилие вариантов способствует развитию самодельных устройств на территории России, многие из которых успешно выполняют свои задачи на практике и способствуют подвижению ветроэнергетики среди населения.
https://youtube.com/watch?v=rt7m3nvJX5w
Виды ветряных электростанций
По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.
Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.
В зависимости от типа конструкции различают ветряные генераторы:
- с вертикальной осью вращения;
- с горизонтальной осью вращения.
Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.
Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.
Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м
Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.
В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.
Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий
Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.
Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:
- количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
- материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
- шагом винта – регулируемый или фиксированный.
Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.
В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.
Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.
Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.
Разновидности генераторов
Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:
По расположению генератора устройство может быть горизонтальным или вертикальным
- Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
- Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.
По номиналу генерируемого напряжения
- Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
- 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.
Преимущества и недостатки ветряных электростанций для дома
Как и любому другому виду оборудования, ветряным электростанциям присущи как преимущества, так и недостатки. Чтобы решиться на покупку этого устройства, желательно взвесить его сильные и слабые стороны.
Популярность использования ветряных электростанций обусловлена большим количеством преимуществ
Почему выгодно купить ветрогенератор (220В) для частного дома:
- Отсутствие дополнительных затрат, поскольку для работы устройства не требуется топливо.
- Нет необходимости в постоянном контроле. Конструкция вырабатывает электроэнергию самостоятельно каждый раз, когда дует ветер.
- Относительно бесшумный и полностью экологичный способ добычи электроэнергии.
- Устройство может использоваться практически в любых климатических условиях.
- Износ деталей минимален.
Установка ветрогенератора для дома сопровождается следующими недостатками:
- затраты на приобретение оборудования окупаются через 5-6 лет;
- относительно небольшой показатель КПД, что отражается на мощности;
- высокая цена ветрогенераторов;
- чтобы компенсировать бездействие устройства в безветренные дни, требуется дополнительное оборудование: генератор и накопительная батарея (стоимость этих элементов очень высокая);
- в некоторых режимах ветряки для дома издают инфразвуки (то же самое происходит, если установка оборудования выполнена с ошибками);
- требуется регулярное проведение профилактических работ;
- ураган может серьезно повредить оборудование.
В зависимости от мощности прибора и карты ветров местности, ветряк может обеспечить электричеством как маленький дачный дом, так и большой загородный коттедж
Правовая сторона вопроса
Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).
В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.
Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:
- Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
- Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
- Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.
Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).
- Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.
Электрическая схема ветряной электростанции
На рисунке изображена простейшая схема зарядки аккумуляторов: три вывода от генератора подключаются к трёхфазному выпрямителю, который представляет собой три диодных полумоста подключенных параллельно и объединённых звездой. Диоды должны быть рассчитаны на минимальное рабочее напряжение 50В и ток 20А. Так как максимальное рабочее напряжение от генератора будет равно 25-26 В, то выводы от выпрямителя подключаются к двух батареям на 12 вольт, соединённых последовательно.
При использовании такой простейшей схемы зарядка аккумуляторов протекает следующим образом: при низком напряжении менее 22 В зарядка аккумуляторов происходит очень слабо, поскольку ток ограничивается внутренним сопротивлением аккумуляторов. При скорости ветра 7-8 м/с вырабатываемое напряжение генератора будет в пределах 23-25 В, и начнётся интенсивный процесс зарядки аккумуляторов. При более высокой скорости ветра работа ветрогенератора будет ограничиваться боковой лопатой. Для защиты аккумуляторных батарей (при аварийной работе ветряной электростанции) от чрезмерного сильного тока в схеме должен быть плавкий предохранитель, рассчитанный на максимальный ток 25 А.
Как видите, эта простая схема имеет значительный недостаток — при тихом ветре (4-6 м/с) аккумуляторная батарея практически не будет заряжаться, а ведь именно такие ветра чаще всего встречаются на равнинной местности. Для того чтобы подзаряжать аккумуляторные батареи при несильном ветре, нужно использовать контроллер заряда, который подключается перед аккумуляторными батареями. Контроллер заряда будет автоматически преобразовывать необходимое напряжение, также контроллер более надёжен, чем плавкий предохранитель и предупреждает перезаряд аккумуляторов.
Чтобы использовать аккумуляторные батареи для питания бытовой техники рассчитанной на переменное напряжение 220 В, понадобится дополнительно инвертор для преобразования постоянного напряжения 24 В соответствующей мощности, которая подбирается в зависимости от пиковой мощности. Например, если Вы будете подключать к инвертору освещение, компьютер, холодильник, то вполне достаточно инвертора рассчитанного на 600Вт, если же планируете хоть изредка дополнительно пользоваться электродрелью или дисковой пилой (1500 Вт), то следует выбрать инвертор мощностью 2000 Вт.
На рисунке показано более сложную электрическую схему: в ней ток от генератора (1) сначала выпрямляется в трехфазном выпрямителе (2), далее напряжение стабилизируется контроллером заряда (3) и заряжает аккумуляторные батареи на 24 В (4). Для питания бытовых приборов подключается инвертор (5).
Токи от генератора достигают десятки ампер, поэтому для соединения всех приборов в цепи следует использовать медные провода общим сечением 3-4 мм2.
Желательно ёмкость аккумуляторных батарей взять не менее 120 а/ч. Общая емкость батарей будет зависеть от средней интенсивности ветра в регионе, а также от мощности и частоты подключаемой нагрузки. Более точно необходимая ёмкость будет известна в процессе эксплуатации ветряной электростанции.
Ветряной генератор: принцип работы, виды устройств
Большинство ветряков представляют собой стальную башню – мачту, на вершине которой закреплено три лопасти. Современный бытовой ветровик на 5 kw второй величины может легко генерировать до 5000 Вт электроэнергии. Этого вполне хватает для обеспечения электричеством жилого дома, дачи. Аксиальный генератор выдает до 500 Вт/ч. Самый мощный в мире ветряной генератор – 8 МВт.
Современная ветротурбина может иметь:
- Горизонтальную ось вращения;
- Вертикальную ось вращения.
Горизонтальный ветровик имеет ось, которая вращается параллельно земли (как обычная мельница). Вертикальные ветрогенераторы могут иметь как лопасти, так и роторы, которые движутся параллельно земли.
Роторы могут различаться по форме и размерам, и делятся на:
- Устройства Савониуса (роторы выполнены в виде полуцилиндров);
- Роторы Угринского (улучшенные роторы полуцилендриеского типа);
- Роторы Дарье (могут быть винтообразные, выгнутые и Н-образные);
- Многолопастные ветрогенераторы (используются в ветряках карусельного типа);
- Геликоидные роторы (имеют конусный ротор).
Часто вертикальные ветрогенераторы юла-образные (примером может служить роторный ветрогенератор “Чингисхан”). Наиболее эффективным устройством своей группы считается многолопастная конструкция типа волчок.
Законные требования
Чтобы ветровой генератор, установленный на частном доме или прилежащей территории, согласовывался с законодательной базой, он должен отвечать следующему ряду требований:
- Мощность не выше 5 кВт. Оборудование с таким показателем относится к бытовым устройствам, не требующим контроля со стороны энергонадзорных учреждений.
- Отсутствие муниципально-территориальных и технических ограничений на занимаемой площади. Некоторые частные территории могут находится внутри особо охраняемых, редких природных и иного статуса объектов, внутри которых запрещено размещение тех или иных технических средств.
- Согласование с соседями (помехи, шум, падающая тень и т. д.). Все виды помех, которые возникают от установки, могут стать причиной жалобы не только соседей, но и рядом размещенных предприятий, передающих центров.
- Высота мачты, отвечающая местным и федеральным требованиям. Высота мачты не превышает обычно 15 метров, но могут быть и исключения. Поэтому прежде чем сооружать высокую конструкцию, нужно убедиться, что она отвечает всем необходимым требованиям – отсутствие ЛЭП, вдали от аэропосадочной линии и т. д.
Ветряк на фасаде частного домаИсточник more-el.com
Отсутствие помех для местных и мигрирующих биологических видов. Птицы часто попадают в лопасти энергетических установок. Поэтому выбор места установки мачты с пропеллером должен исключать заранее известные пути их перелета.
Что собой представляет современный ветрогенератор
Отличие современного ветрогенератора от мельницы заключается в выдаваемом продукте (механическая сила и электроэнергия), а также в конструкции.
Интенсивность работы зависит от силы ветра, поэтому одной турбины на участке может не хватить для обеспечения дома бесперебойным электричеством.
Ветровой парк обычно состоит из нескольких турбин. Их можно использовать:
- параллельно с солнечными батареями;
- для автономной работы;
- наряду с дизельными или бензиновыми генераторами;
- другими видами аккумуляторов.
Как относитесь к ветрогенераторам?
Положительно, хочу себе поставить
67.24%
Предпочитаю более надежные источники
18.97%
Нейтрально
13.79%
Проголосовало: 58
Устройство и принцип работы

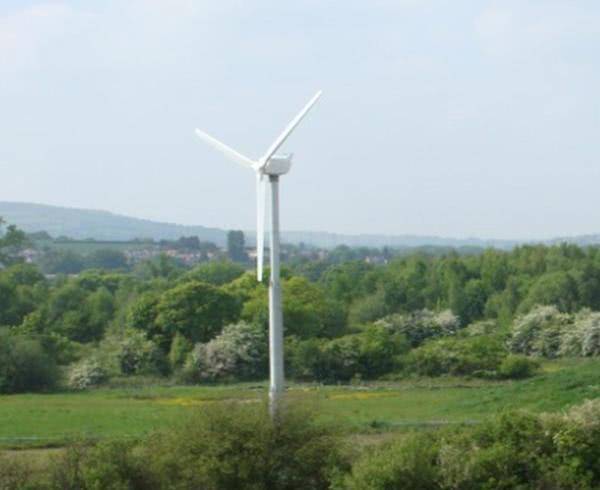

Высота ветрогенератора около 80 метров. Конструкция имеет 3 лопасти. Они достаточно узкие в отличие от мельницы, где крыльев больше и они шире. Это оптимальные характеристики для качества работы. Далее в дело включается ветер, который раскручивает лопасти, после чего энергия передается на систему шестерен, усиливающих вращение и увеличивающих количество энергии.
Внутри преобразователя механической энергии в электрическую находится батарея, в которой данная энергия накапливается и расходуется по мере необходимости. Аккумуляторной батареей управляет специальный механизм, который замедляет или ускоряет вращение лопастей. При полной разрядке устройство подает сигнал, чтобы ветряк начинал крутиться.
Плюсы и минусы ветрогенератора
Экологическая чистота
Не нужно топливо
Нет отходов
Бесшумная работа
Минимальные потери при передаче электроэнергии
Небольшие расходы на техническое обслуживание
Длительный срок эксплуатации
Высокая стоимость электростанции
Зависимость КПД от силы ветра
Изменения в природном ландшафте
Есть опасность падения турбины
Принцип работы
Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.
Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов
Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.
Принципиальная схема ветрогенератора
Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:
- для автономной работы;
- параллельно с резервным аккумулятором;
- вместе с солнечными батареями;
- параллельно с дизельным или бензиновым генератором.
Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.
https://youtube.com/watch?v=Z9Dj73YR2Io
Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.
Ветровое колесо
Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:
- Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
- Разрезаем трубу лобзиком вдоль на 4 части.
- Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
- Заусенца на краях сглаживаем абразивом.
- Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
- Далее к этому диску прикручивается генератор.
Лопасти для ветрового колеса
После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.
Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.
Схема сборки генератора
