Как сделать ветрогенератор на 220в своими руками: самодельный ветряк

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
2. Прочный пластик (два диска диаметром 60 см).
3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
4. Для основы – ступица автомобильная.
5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

1. Лобзик.
2. Болгарка.
3. Дрель.
4. Отвёртка.
5. Ключи.
6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

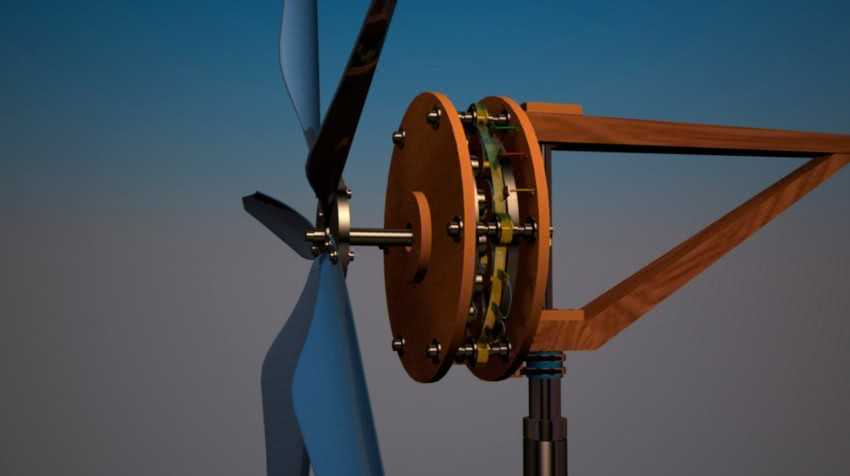

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

• На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
• Над ним закрепляется гайками ступица.
• В ступице 4 шпильки. На них закручивается генератор.
• Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
• На вторую пластину ротора закрепляется лопастная турбина.
• От статора провода клеммами подключаются на регулятор напряжения.

Как работает ветрогенератор?

Конструкция ветрогенератора включает в себя несколько лопастей, вращающихся под воздействием ветряных потоков. В результате такого воздействия создается энергия вращения. Образовавшаяся энергия посредством ротора поступает на мультипликатор, который в свою очередь передает энергию на электрогенератор.

Как работает ветрогенератор

Также существуют конструкции ветрогенераторов без мультипликаторов. Отсутствие мультипликатора позволяет существенно повысить производительность установки.

Принцип работы ветрогенератора

Ветрогенераторы можно устанавливать как по отдельности, так и группами, объединенными в ветропарк. Также ветродвигатели можно комбинировать с дизельными генераторами, что позволит экономить топливо и обеспечить максимально эффективную работу системы электрообеспечения дома.

Такие системы называются инверторными (или аккумуляторными) системами бесперебойного питания

Как рассчитать правильно

На КПД ветрового генератора оказывает значительное влияние аэродинамические характеристики устанавливаемых на него лопастей, поэтому перед их изготовлением, производятся специальные расчеты. В результате проведения таких расчетов, изделия проверяются на соответствие полученных результатов требуемым параметрам и прочим требованиям, предъявляемым к ним.

Ветер оказывает воздействие на лопасти генератора и эта сила, или иными словами – напор, действует по направлению воздушного потока. В свою очередь, перпендикулярно к силе напора действует подъемная сила, именно которая и работает в ветровых генераторах с горизонтальной осью вращения (показано на ниже приведенной схеме).

При расчете геометрических размеров лопасти определяется ширина ее хорды и угол ее установки, на схеме β, на всей протяженности элемента устройства.

При проведении расчетов используется метод конечных элементов, суть которого заключается в том, что лопасть рассматривается как совокупность отдельных элементов, входящих в ее состав.

Сила напора ветровых потоков направлена против движения лопасти (на схеме названа «истинным ветром») и на диаграмме разложена на вектора — «скорость ветра» и «окружная скорость». Окружная скорость обеспечивает движение лопастей в плоскости вращения, при этом подъемная сила оказывает воздействие именно в этом направлении.

Сила напора и подъемная сила, определяют производительность ветрового генератора (формула приведена в разделе «Основные характеристики») и зависят от коэффициента подъемной силы, а также коэффициента лобового сопротивления. Кроме этого, данные коэффициенты, находятся в прямой зависимости от геометрического профиля лопасти и угла между линией ее хорды и направлением воздушного потока.

Линия хорды– самая длинная линия при рассмотрении ее сечения, от носка лопасти до ее задней кромки.

  Угол между линией хорды и направлением воздушного потока (набегающий поток) называется углом атаки (угол α).

Коэффициенты подъемной силы и лобового сопротивления определены экспериментальным путем и занесены в специальные журналы (атласы). График зависимости подъемной силы от угла атаки (формы лопасти), выглядит следующим образом:

Наилучшие аэродинамические показатели имеют подобные элементы, обладающие углом α (углом атаки) равным значению – 5.

Еще одним важным параметром, при расположении элементов, является угол их установки (угол β), который определяется по формуле:

где:

R – радиус наружного круга вращения;

r – радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика данного элемента устройства.

Ширина лопасти (размер «b») это также важный параметр, требующий соответствующего расчета

Наиболее важной частью является наружная, что обусловлено кольцом ветра и площадью охвата, с которым эта часть устройства работает

Расчет выполняется по формуле:

где:

R – наружный радиус вращения;

r – внутренний радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика.

i – количество лопастей.

Из данной формулы видно, что:

• Ширина обратно пропорциональна внутреннему радиусу ее вращения, и что, в свою очередь говорит о том, что наиболее оптимальной формой, является форма треугольника;
• Ветровой генератор с малым количеством лопастей должен иметь более широкие лопасти;
• Увеличение быстроходности снижает их ширину.

Быстроходность с показателем «5», является наиболее оптимальной, что позволяет снизить потери установки при максимальном количестве лопастей. На приведенном ниже рисунке, указано, как количество однотипных элементов, установленных на ветровом генераторе, влияет на его быстроходность:

Высокая быстроходность позволяет увеличить КПД ветровых генераторов, при этом негативными факторами, при эксплуатации подобных устройств, будут:

• Повышенный уровень производимого шума;
• Вибрация, при использовании одной или двух лопастей;
• Повышенная эрозия кромок;
• Трудности старта при малых потоках ветра.

Для снижения уровня шума кончики лопастей делают заостренной формы, а для облегчения старта, основания изготавливаются несколько шире, чем размер «b».

Парусники

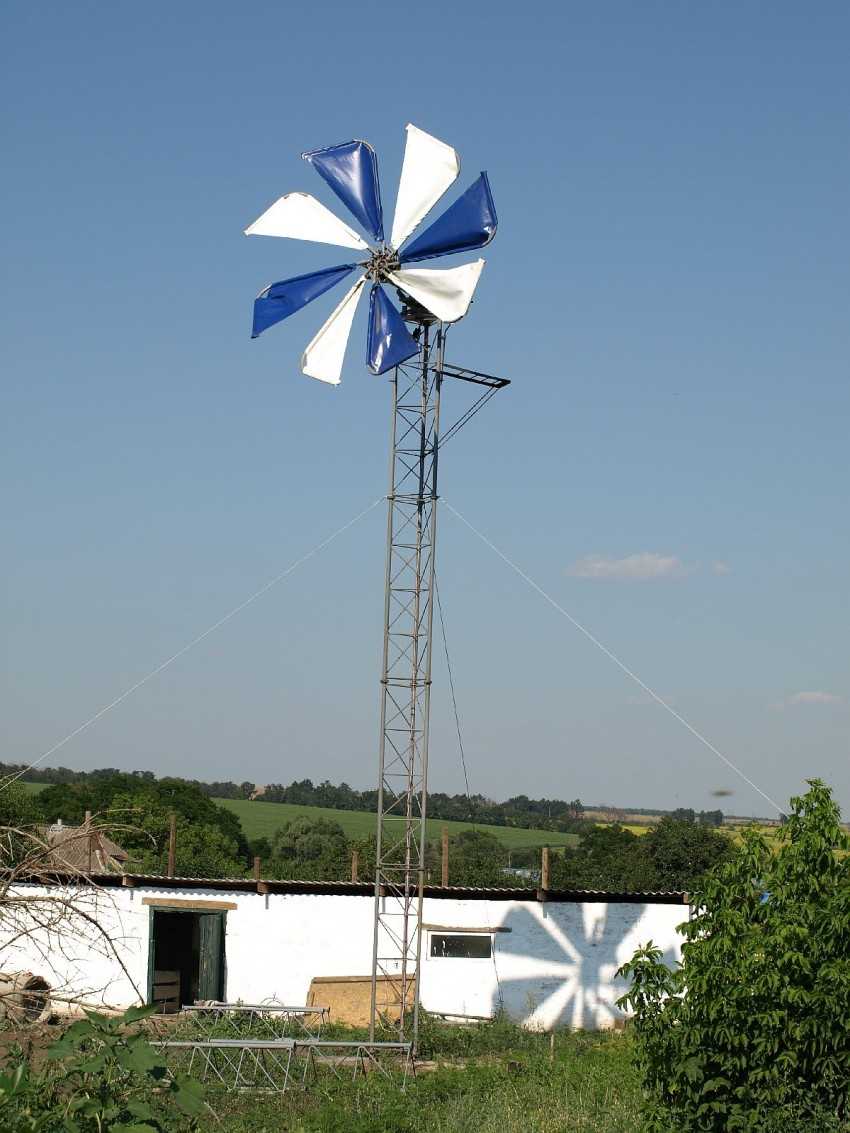

Парусные ветрогенераторы

Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.

Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.

К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.

Характеристики ВЭУ-4.380/220.50

Разумеется, ручательств за 100% достоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.

Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.

Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.

Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.

Ветряки для слабого ветра

Ветроэнергетика, имевшая невысокую ценность в глазах большинства еще совсем недавно, обретает уверенный подъем и рост. Даже в условиях преобладания слабых и умеренных ветров ведутся серьезные разработки, позволяющие использовать неограниченный природный ресурс с максимальной пользой. Создаются новые, более удачные и эффективные образцы конструкции ветряков, дающие возможность предполагать скорое развитие автономных сельских усадеб.

Европейская часть континента Евразия, исключая прибрежные зоны, имеет преобладающие слабые и умеренные ветра. Использование ветряков обычных горизонтальных конструкций в большинстве регионов малоэффективно. Ресурс устройства в таких условиях используется на ничтожно малый процент, поэтому эффективность крайне низка.

При этом, менее производительные в теории вертикальные модели зачастую выигрывают у горизонтальных, так как имеют более приспособленную для слабых потоков геометрию лопастей, не нуждаются в наведении на ветер, что снижает потери.

Тем не менее, разработки в области горизонтальных роторов продолжаются. Созданы различные устройства, дающие высокие показатели на низких скоростях вращения. Основные направления исследований:

• создание генератора, дающего высокую производительность при низкой скорости вращения
• изготовление оптимальной для слабых потоков конструкции крыльчатки, способной уверенно вращаться при слабом ветре

Решение вопроса возможно только при одновременном развитии в обоих направлениях, так как ветрогенератор представляет собой комплекс оборудования, работающий в единой системе. Слабый элемент в комплексе снижает его эффективность, что вынуждает подбирать оборудования в максимальном соответствии всех узлов и деталей.

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

• Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
• Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
• Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

  Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

• Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

1. Лопасти аэродинамической формы для улавливания ветра.
2. Генератор для продуцирования переменного тока.
3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Установка ветрогенератора: эффективно и полезно

Размер финансовых вложений на обустройство ВЭУ может варьироваться в большом диапазоне. Все зависит от выбранной конструкции, параметров и используемых компонентов. В расчете на 100 кВт месячной выработки затраты составят порядка 50 000-75 000 грн (с учетом стоимости инвертора, аккумуляторных батарей и мачты).

Можно сэкономить, если подготовить опорную мачту самостоятельно. Но сам ветряк лучше приобретать заводского изготовления.

Общие расходы на оборудование здания ветрогенератором, способным обеспечить потребности семьи из трех-четырех человек, могут составить 125 000- 200 000 грн.

А затраты на электроэнергию при современных тарифах находятся в пределах 4000-5000 грн в год. Это значит, что даже с учетом роста тарифов срок окупаемости вложений может составить 25-30 лет.

То есть в существующем и включенном в общую систему строении ветрогенератор – прежде всего, дань современным экологическим тенденциям. Но не все в жизни измеряется деньгами.

Ветряк для дома однозначно оправдан, когда подключение к общей электросети – сложно или даже невозможно. Тогда расходы на его приобретение и монтаж могут быть меньше, чем на прокладку лини электропередачи. Кроме того, увеличение традиционных энерготарифов в будущем может сократить период возврата вложенных средств.

А если общая сеть электроэнергии расположена рядом, имеет смысл подумать об увеличении мощности и росте первоначальных затрат в расчете на реализацию лишней энергии государству по «зеленому тарифу».

Простенький контроллер солнечной батареи своими руками

Люди, понимающие в электронике, зачастую сами пытаются собрать контроллеры для солнечных систем. Это у них получается, но эффективность таких механизмов все же уступает заводским. Впрочем, для небольших установок небольшого приборчика с малой мощностью бывает вполне достаточно.

Делая самодельный контролер заряда, следует иметь в виду, что:

• Напряжение зарядного устройства должно равняться 13,8 Вольт и изменяться в зависимости от номинальности тока;
• Напряжение при включении заряда обычно составляет 12,5 Вольт;
• А при отключении – 11 Вольт (как правило, этот параметр настраивается вручную);
• Самое большое входное напряжение устройства должно быть равно общему напряжению батарей без нагрузки;
• При токе в 0,5 А снижение напряжения на ключах должно равняться 20 мВ.

Лопастной винт

Разработано несколько видов конструкций этого элемента. Чертежи и размеры для изготовления ветрового колеса ветрогенератора легко найти в свободном доступе.

Для изготовления лопастей используют несколько видов материалов:

• листовое оцинкованное железо;
• нержавеющую сталь;
• дюралевые сплавы;
• тонкостенные трубы;
• твердый стеклопластик, имеющий запас прочности на изгиб;
• полипропилен;.

Алгоритм изготовления лопастей из трубы со стенкой 2-3 мм:

• необходимый диаметр трубы задается расчетной длиной элемента 20% расчетной длины;
• труба раскраивается на 4 равных продольных полосы;
• концы скругляются по заготовленному шаблону, лопасти нужны идентичные;
• они привариваются или клепаются к крепежному колесу, который одевается на ось генератора.

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Подводя итоги вышеизложенному

Ветряные генераторы, если они сделаны по всем правилам, могут помочь сэкономить на потреблении электроэнергии. А если они будут подключены к электросети частного дома через аккумуляторные батареи большой ёмкости, вполне возможно, что об оплате счетов за свет владелец и вовсе забудет. К тому же здесь уже можно будет не опасаться скачков напряжения, способных вывести бытовую технику и электронику из строя. А ведь с каждым днём подобных высокотехнологичных гаджетов в домах становится всё больше. А значит, не стоит жалеть свободного времени, которое хочется провести на диване перед плазменной панелью. Лучше потратить его как раз на защиту этой панели. В противном случае может случиться так, что в следующий выходной придётся везти её в ремонт или вовсе приобретать новую. Задумайтесь, нужно ли вам терять деньги вместо того, чтобы их экономить.

Watch this video on YouTube

Похожие записи:

Убрать супер клей с одежды Курятник своими руками на 10-20 кур пошаговая инструкция Скелетирование листьев в домашних условиях: мастер класс поделки c фото Ручной садовый бур своими руками Генератор сигналов для настройки усилителей Идеи для рабочего и нерабочего пылесова
