Разновидности виброреек для укладки бетонной смеси

Назначение и принцип работы

Для производства работ в промышленном строительстве используют профессиональные виброрейки для бетона. При малых масштабах бетонирования инструмент можно изготовить самому.

Приспособление применяют для:

  • уплотнения верхнего слоя бетона;
  • выравнивания поверхности.

Устройство представляет собой стальную или алюминиевую раму с горизонтальной нижней плоскостью и закрепленным на ней вибратором. Оснащено бензиновым, электрическим или пневматическим приводом.

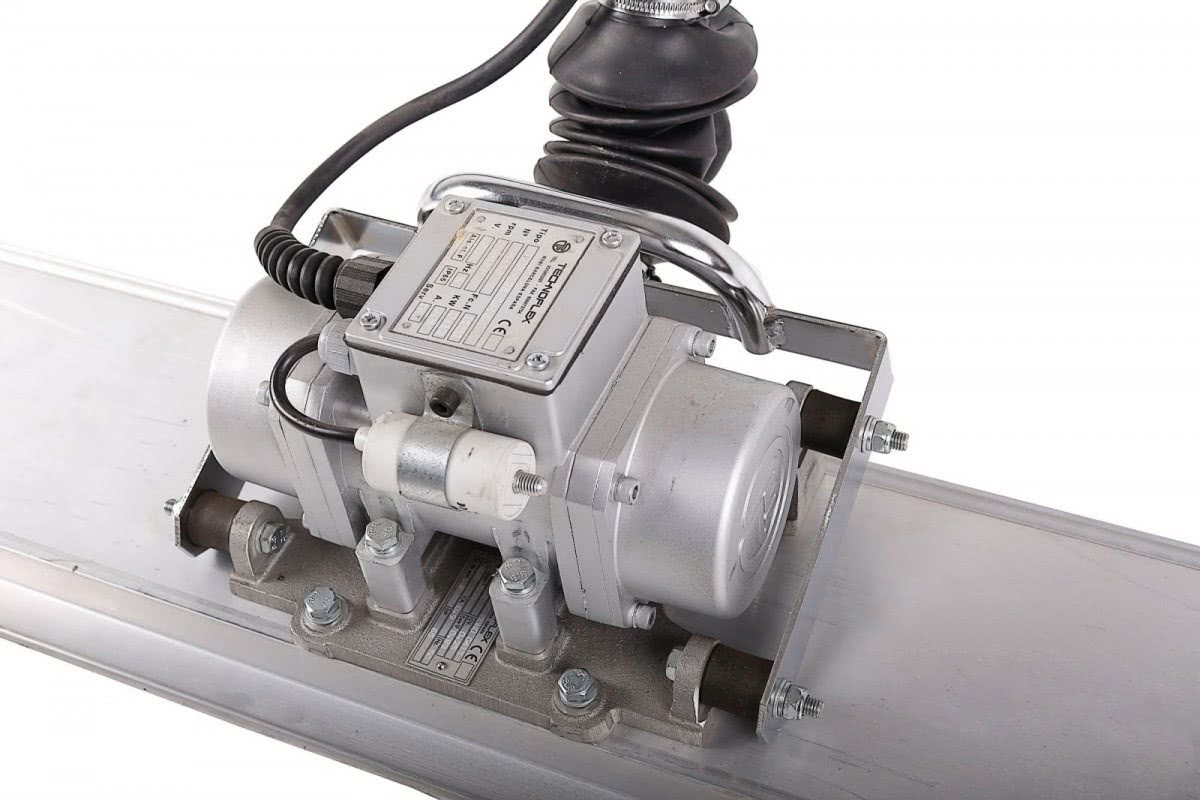

Источник колебаний вибрационной установки — вал с неуравновешенными грузами. Вибрация передается через рамный каркас в прилегающие слои бетона.

Если двигатель электрический, то предусмотрен питающий провод. В бензиновых установках его нет. Управляют рейкой с помощью рукояти или перемещают по направляющим.

Как удобнее выполнить подключение шлифмашинки

Здесь можно попросту приладить к длинному черенку розетку, в которую будет включаться штепсель шлифмашинки. Однако есть идея получше. Она вполне осуществима, если в кладовке найдётся старая дрель со сгоревшим мотором. Двигатель из неё извлекается, а вот всё остальное будет использовано.

Для начала из дрели выводятся провода, которые будут использованы для питания шлифмашинки. Далее они проводятся через небольшой отрезок трубы диаметром 50 мм и к ним цепляется круглая розетка от удлинителя. Если собрать всё воедино, получится некое подобие пистолета с довольно длинным и толстым стволом.

ФОТО: YouTube.comВот такая дрель вполне подойдёт для виброрейки

Теперь при подключении дрели в сеть на розетку будет подаваться питание, но только при условии давления на клавишу. При этом чем сильнее оператор будет давить, тем большее напряжение будет идти на шлифмашинку. Осталось закрепить получившуюся конструкцию на черенке, что можно сделать при помощи обычного скотча.

ФОТО: YouTube.comВот такая розетка будет с обратной стороны канализационной трубы

Основные преимущества виброреек

Ниже мы привели главные преимущества, которыми обладает описанный нами прибор.

1. При его помощи можно делать стяжку на «сухих» растворах, то есть на таким, уровень воды в которых не превышает двадцать процентов.

2. Виброрейка очень проста в эксплуатации.

3. Ее также легко транспортировать ввиду компактности.

4. Глубина, на которую устройство может выравнивать бетон, может составлять от 10 до 30 сантиметров.

5. После работы вы не увидите на поверхности разного рода повреждений, которые зачастую проявляются при стандартной укладке. Все, что остается после виброрейки, это едва заметные следы.

Классификация виброреек

Вибрационные рейки классифицируются по следующим критериям:

  • типу установленного двигателя;
  • по конструкции.

По типу двигателя

По этому признаку оборудование делится на 2 вида:

  • бензиновое;
  • электрическое.

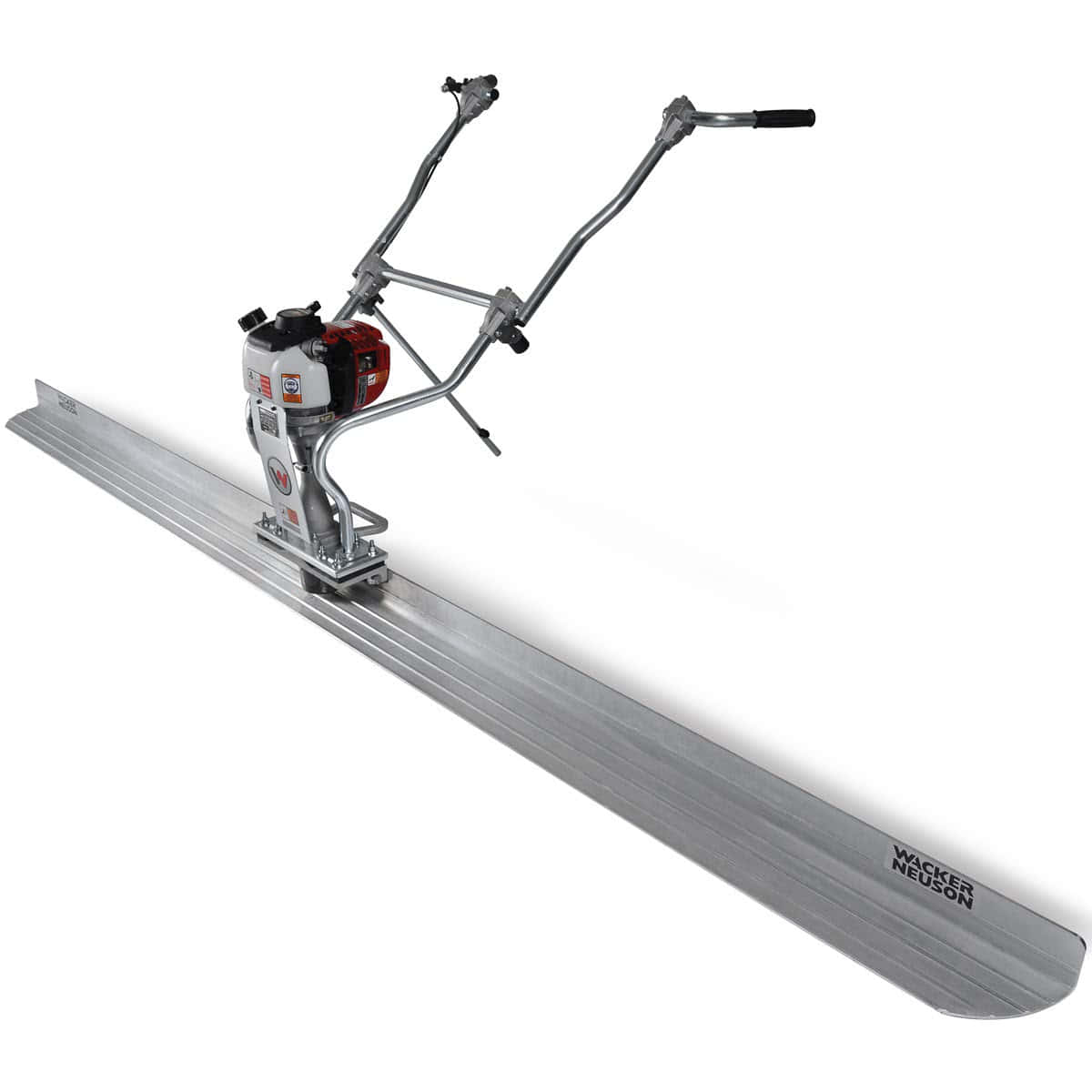

Бензиновая рейка отличается автономностью (не зависит от сети) и большей производительностью, если сравнивать с электрическим аналогом. Ее используют на стройплощадках открытого типа из-за того, что во время эксплуатации образуются выхлопные газы.

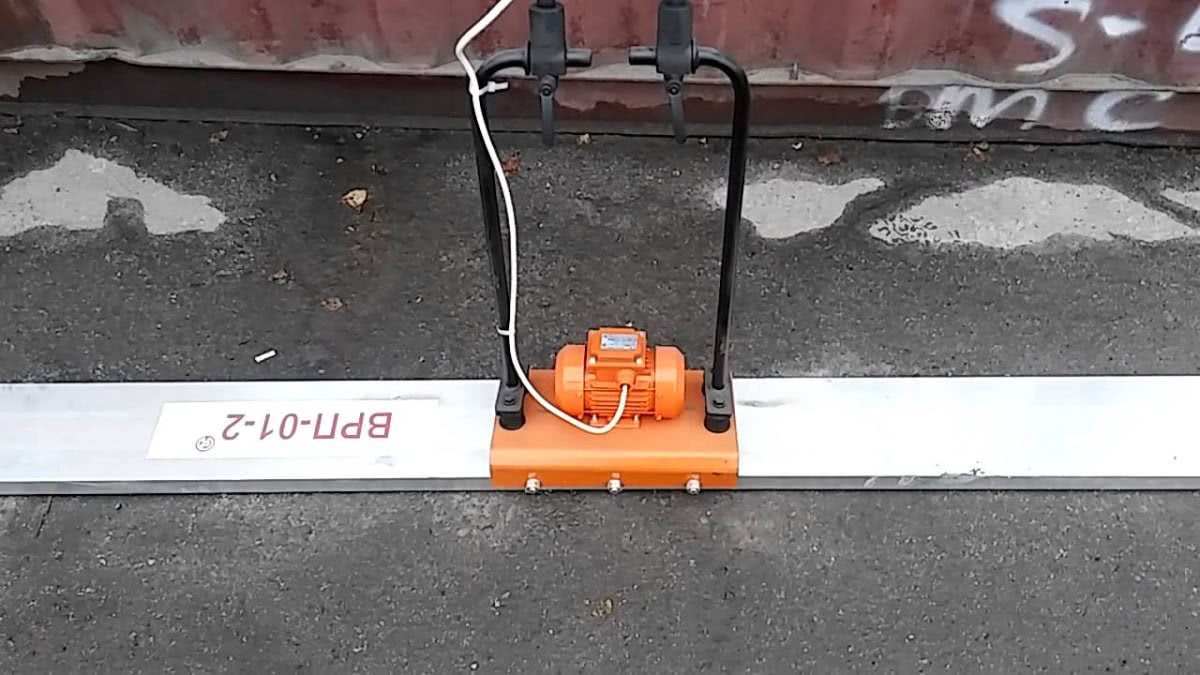

Электрическая техника по причине отсутствия вредных выбросов применяется в закрытых помещениях. Также электрооборудование во время работы меньше шумит. Оно легче и маневреннее бензинового.

По конструкции

По конструкции инструмент разделяют на следующие разновидности:

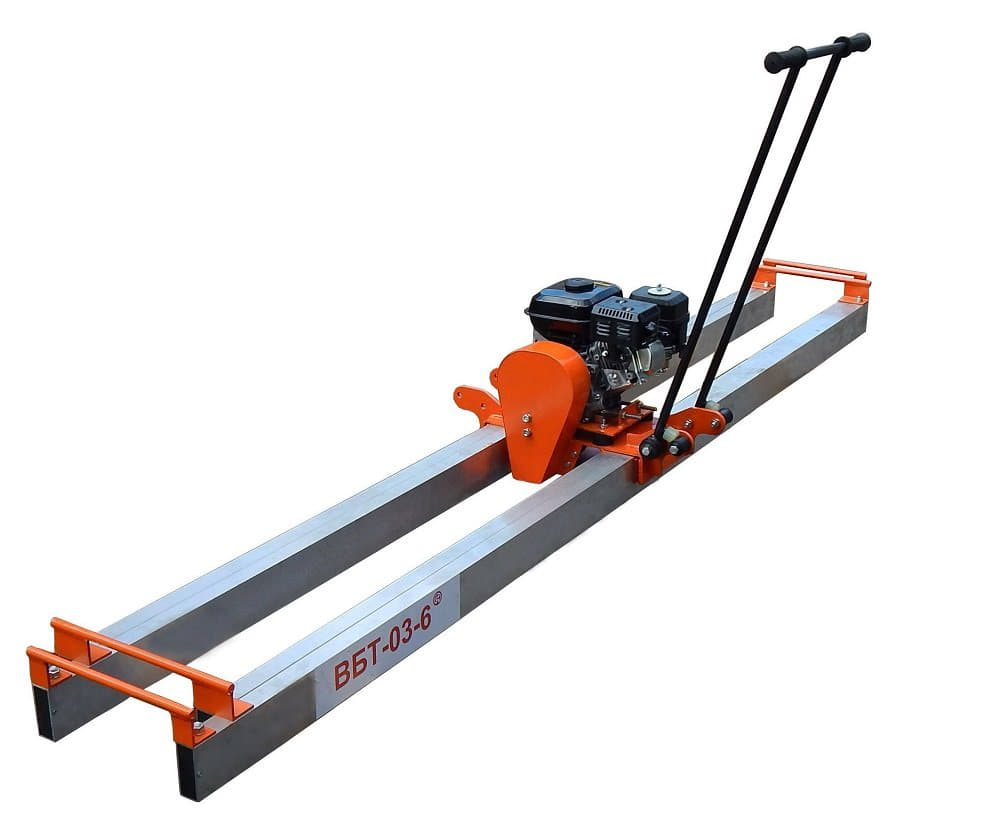

оборудование, имеющее двойную раму (жесткую);

секционные агрегаты;

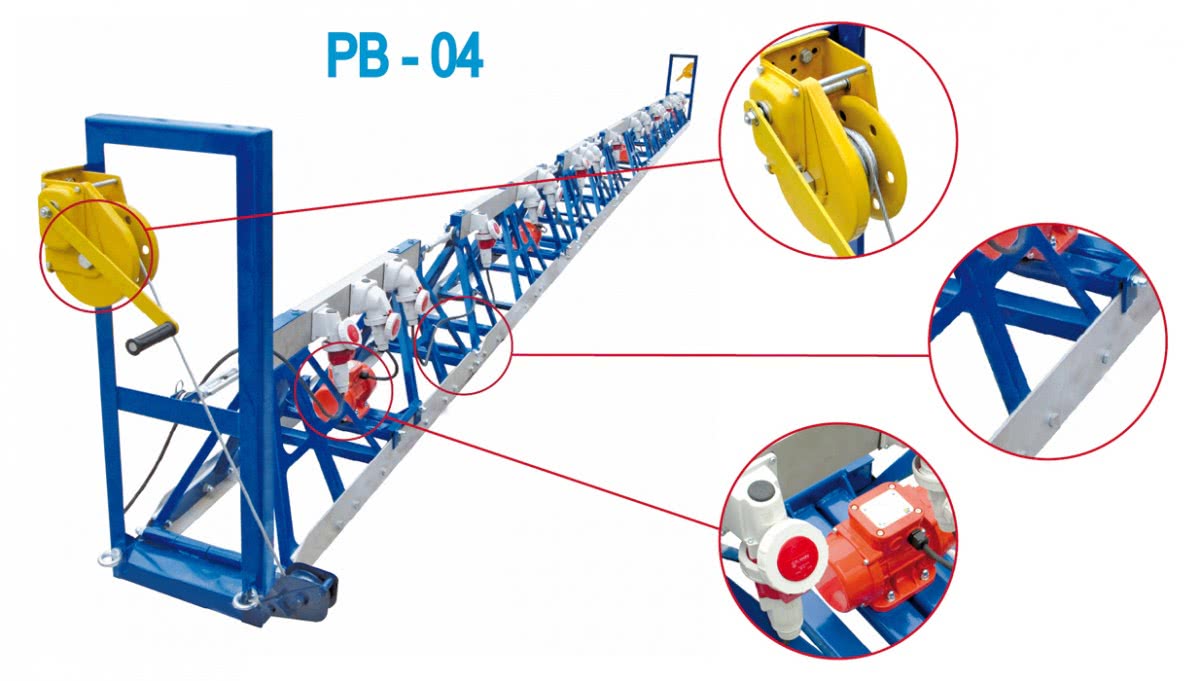

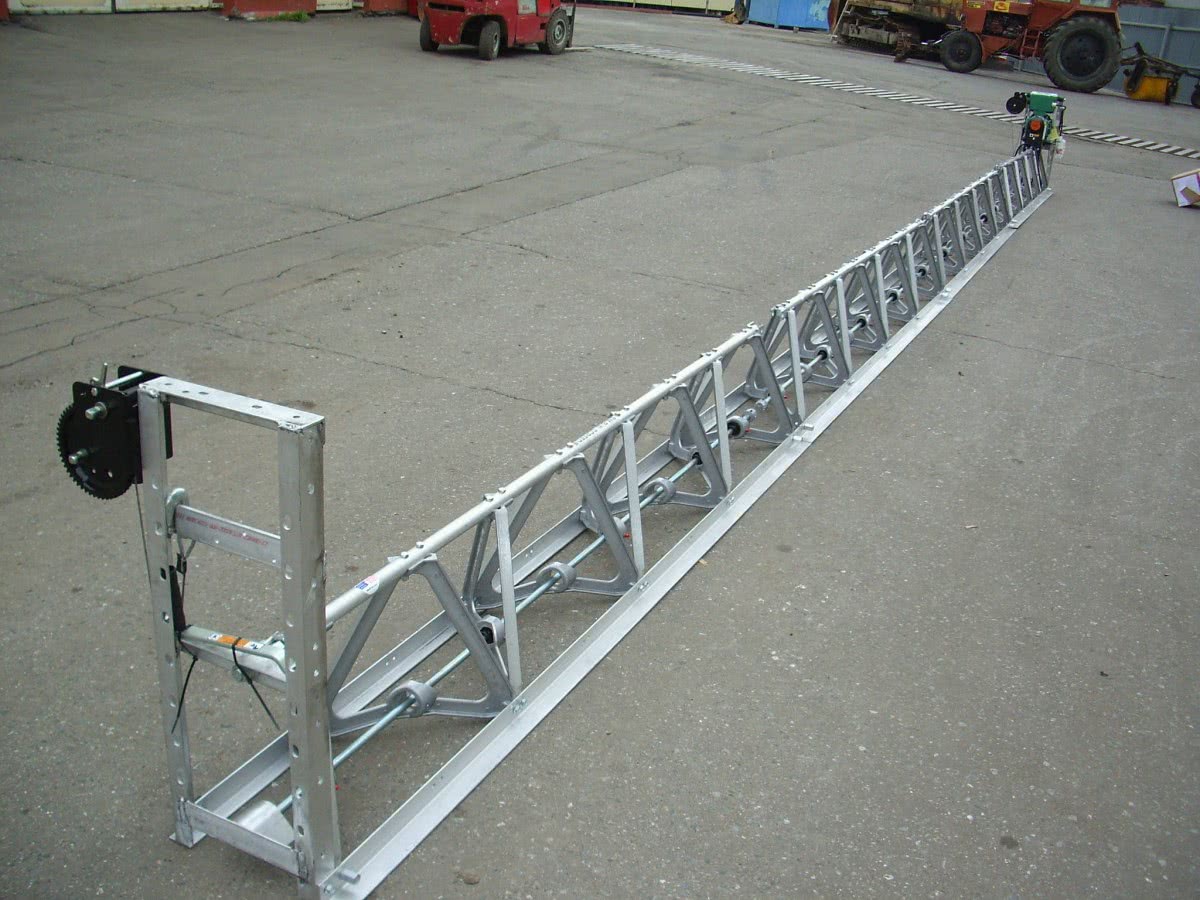

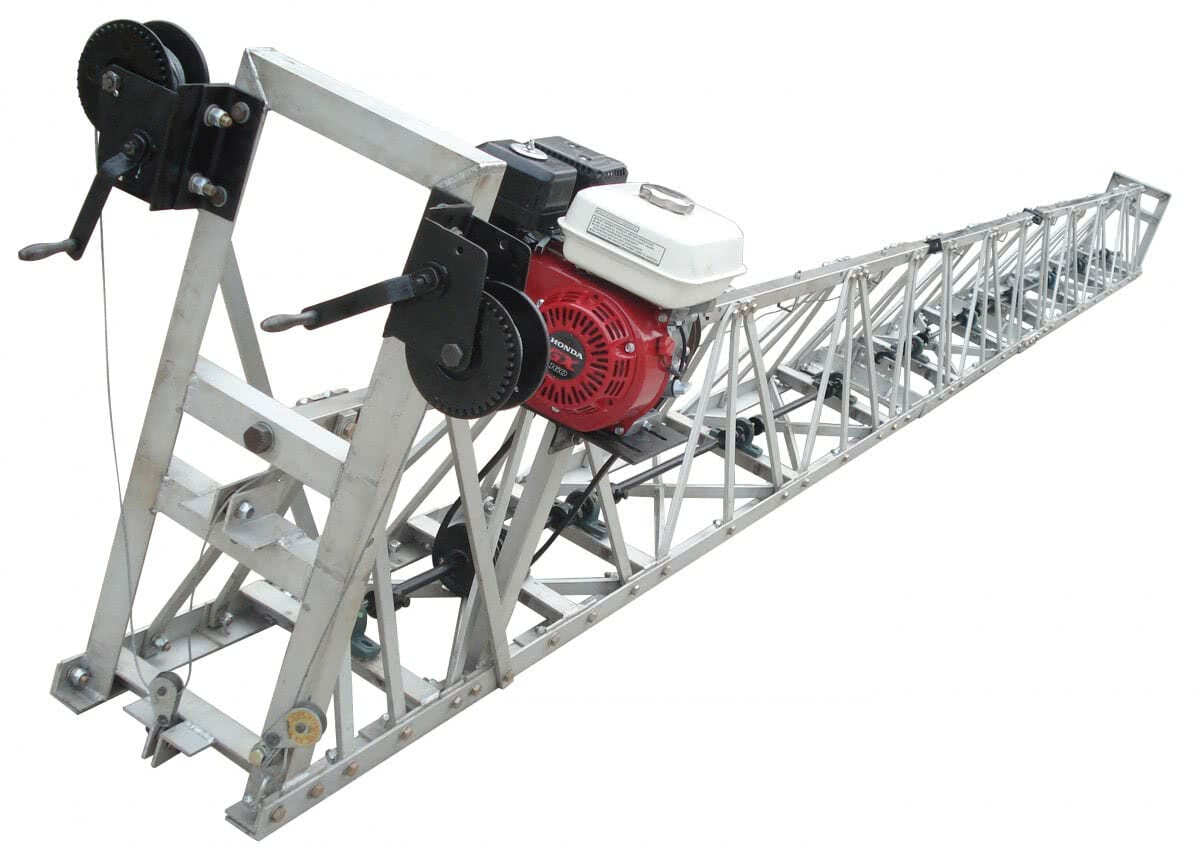

телескопические двойные модели — у них раздвижная рейка;

плавающие агрегаты.

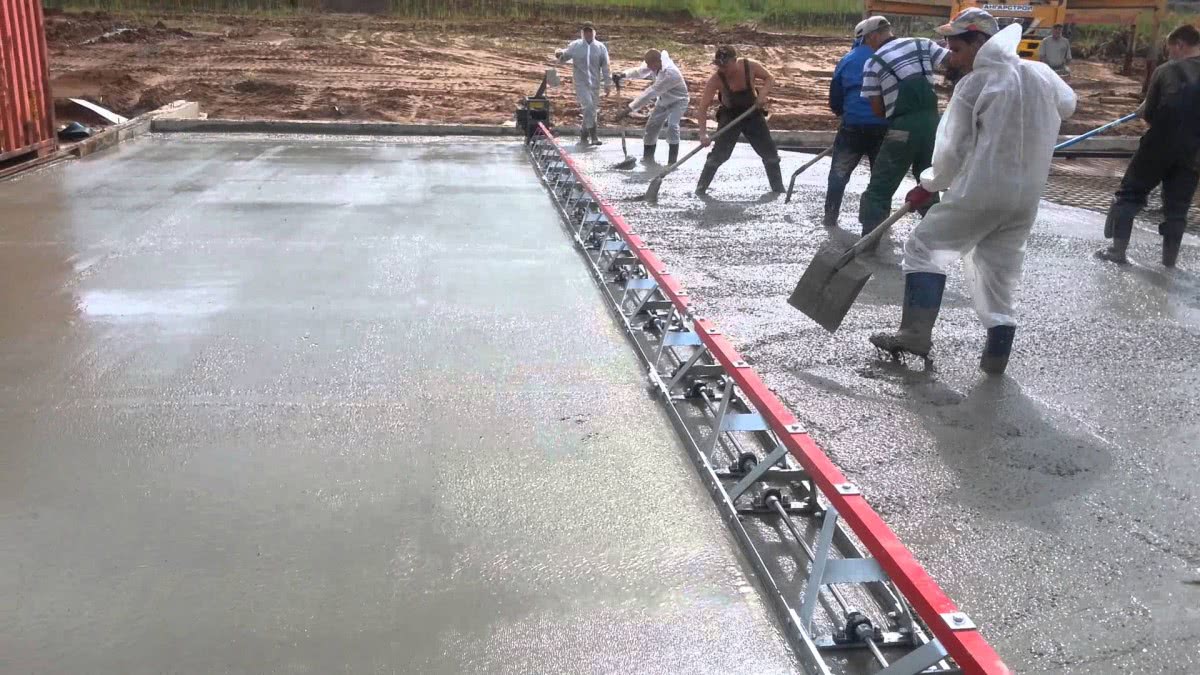

Виброустановки с жесткой двойной рамой имеют фиксированную длину. Перемещаясь по направляющим, они способны уплотнять слои толщиной до 0,3 м.

Секционная вибрационная рейка собирается из многих отдельных конструктивных элементов. В результате ее длина может достигнуть 30 м. Увеличенные габариты обеспечивают высокую производительность работ, потому что за один проход захватывается большая площадь обрабатываемого участка. Более высокая масса позволяет увеличить толщину уплотняемого слоя.

Телескопическая модель – это компактный инструмент в сложенном виде. Данная особенность является очень удобной при необходимости транспортировки виброоборудования. Длина рамы выдвижного типа составляет 2,5-4,5 м. Из-за относительно большого веса виброинструмент перемещается лишь по направляющим.

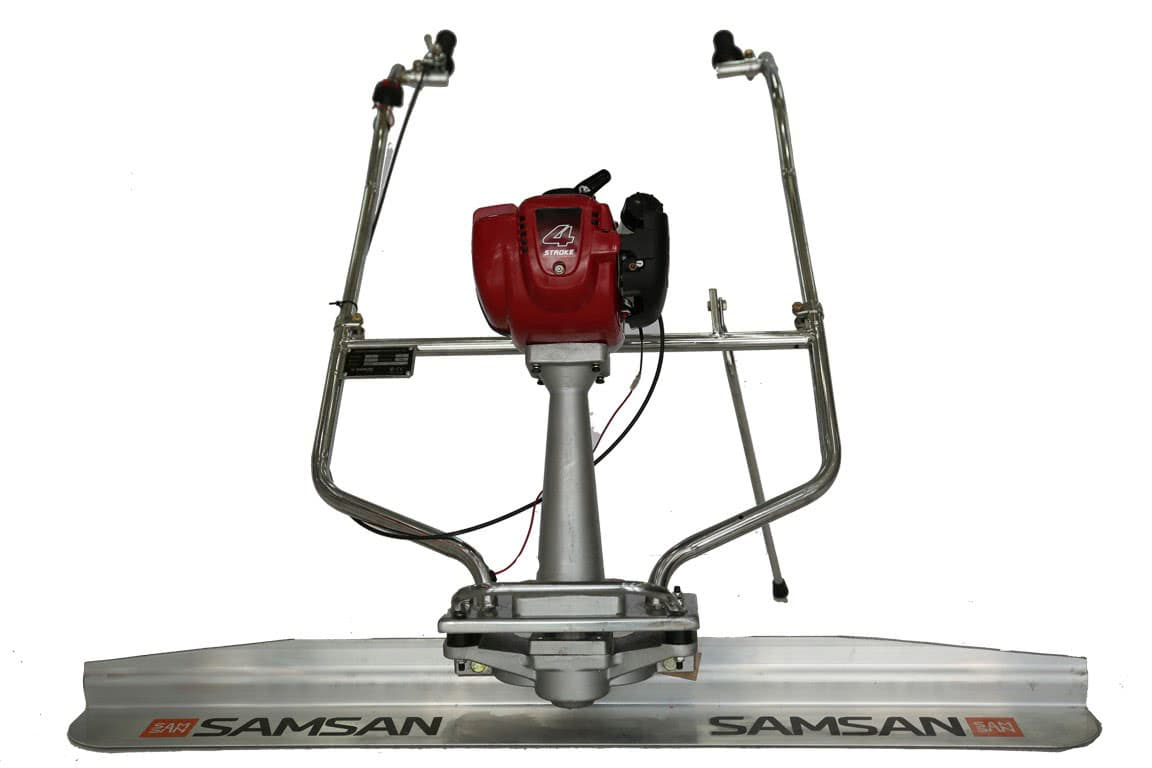

Плавающая виброрейка является отделочным виброоборудованием. Другое ее название – это виброшвабра. Она используется для уплотнения слоев до 200 мм толщиной и для их окончательного выравнивания. Эксплуатируют агрегат без направляющих. За счет того, что рейка сделана из алюминия, она легче скользит по поверхности бетонного раствора. Также по этой причине у изделия сравнительно небольшая масса.На рынке строительных инструментов представлены реверсивные модели разных видов, которые способны перемещаться при эксплуатации в двух направлениях: прямом или обратном. Для этого у реек края имеют закругленную форму. Поворот виброоборудования для движения в другую сторону происходит при вращении управляющей рукоятки.

https://youtube.com/watch?v=zLf4JqdL6tY

Виброрейка для бетона – классификация устройств

Вибрационные уплотнители реечного типа классифицируются по различным критериям:

  • особенностям конструкции;
  • области применения;
  • типу приводной станции;
  • материалу рейки;
  • мощности привода;
  • длине площадки.

Виброрейки также отличаются:

  • массой. Более тяжелые устройства применяются при повышенной плотности бетонного раствора, который следует утрамбовать на большую глубину;
  • частотой колебаний. Амплитуда вибрационного воздействия определяется конструктивным исполнением привода и эксцентрика;
  • эффективностью работы. Небольшая скорость перемещения с повышенной вибрацией обеспечивают максимальный эффект;
  • ценой. Продукция известных фирм-производителей и профессиональный инструмент стоит значительно дороже.

В зависимости от особенностей применения и видов выполняемых строительных работ инструмент классифицируется следующим образом:

  • устройства с плавающим рабочим органом. Устанавливаются на бетонную поверхность. Отличаются длиной рейки, которая достигает 5 метров. Глубина вибрационного воздействия составляет до 18 см вглубь бетонного массива. Плавающие устройства характеризуются малым весом и легко обслуживаются одним оператором;

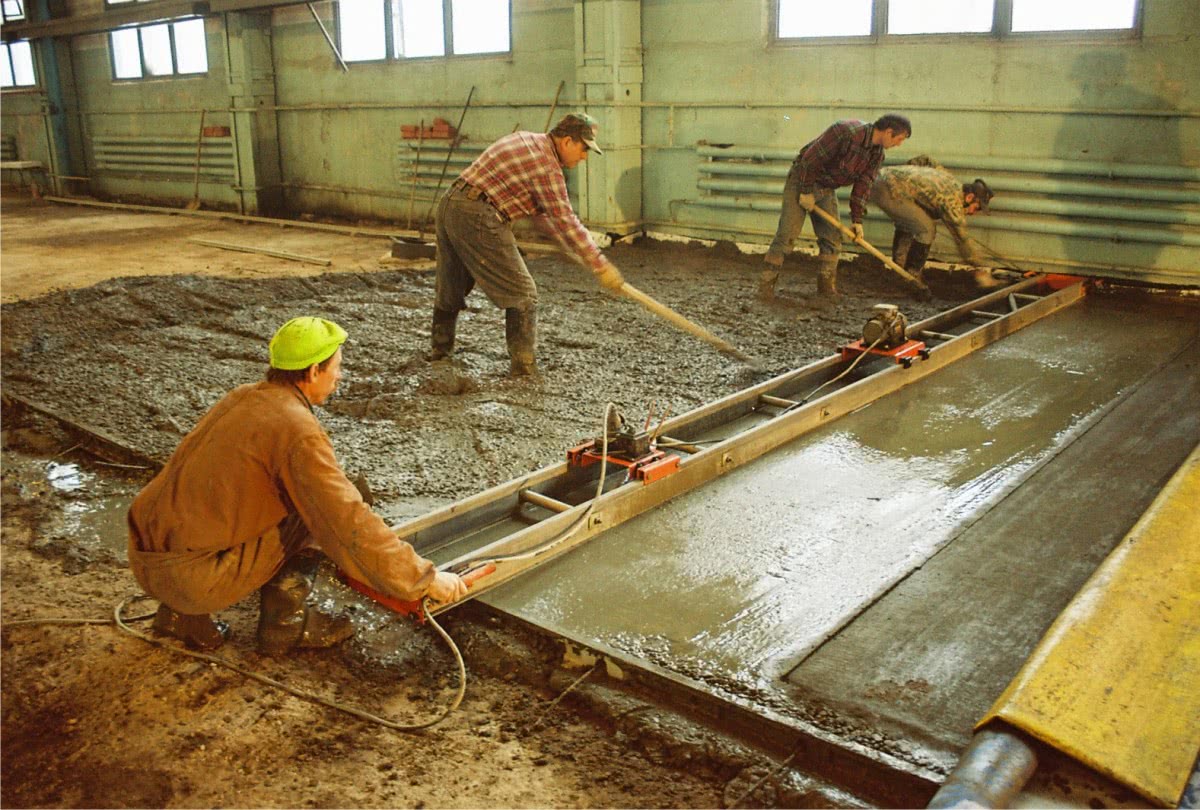

  • оборудование, которое перемещается по предварительно установленным направляющим. Отличается повышенной длиной рабочего органа, которая составляет более 6 метров. Характеризуется повышенной производительностью и может комплектоваться рабочим органом различной длины. Виброуплотнение бетона при этом достигает 30 см.

Конфигурация агрегатов определяет их функциональность и стоимость

Мероприятия по формированию бетонных оснований могут осуществляться в различных условиях:

  • закрытом помещении. Применяется оборудование, работающее от электрической сети;
  • открытой площадке. Используется виброинструмент с бензоприводом.

В зависимости от конструкции приводной станции и источника энергии устройства делятся на следующие виды:

  • электрические. Могут питаться от сети переменного тока или отдельного аккумулятора. Отличаются приемлемой ценой и позволяют легко выполнять работы в различных помещениях. Являются экологически безопасным и довольно бесшумным инструментом. При отсутствии электрической сети могут питаться от специального генератора;
  • бензиновые. Отличаются повышенной мощностью, но могут использоваться при выполнении мероприятий только на открытой строительной площадке. Не привязаны к источнику электроэнергии. Являются экономичным инструментом с высокими функциональными возможностями. Скорость выполнения работ зависит от массы вибрационного устройства.

В качестве материала для изготовления рабочего органа используется:

  • алюминиевый профиль. Отличается небольшим весом, что позволяет значительно снизить массу вибрационного оборудования. Рейки из легкого алюминия представляют собой мобильные устройства, которые легко переносятся на строительном объекте;
  • стальной прокат. Повышенная прочность материала позволяет увеличить прилагаемые усилия и уплотнить массив на большей площади. Устройства из стали отличаются увеличенной массой и требуют приложения значительных усилий при выполнении работ и транспортировке.

Самостоятельное изготовление

Заводские модели виброреек, как правило, имеют высокую стоимость, что ограничивает интерес к ним среди покупателей. Если планируется строительство только одного частного дома или дачи, тратиться на приобретение виброрейки бессмысленно, тем более, что ее конструкция достаточно проста. Большинство пользователей предпочитает изготавливать подобные приспособления самостоятельно, что значительно дешевле и не отнимет много времени.

Инструменты и материалы

Основным элементом приспособления является двигатель. Для самостоятельной сборки лучше использовать электродвигатель, который проще найти и не надо обслуживать или заправлять. Частота вращения вала не должна быть слишком большой, достаточно 1500 об/мин. Для создания эксцентрика понадобится шкив, от которого придется отрезать небольшой сегмент для образования дисбаланса.

Кроме этого, понадобятся:

  • отрезки трубы (можно заменить арматурой) для изготовления рукоятки;
  • отрезок швеллера длиной 1,5-2,5 м (длина определяется самостоятельно,
    исходя из условий предстоящей работы);
  • пара отрезков уголка 40 мм для установки двигателя.

Из инструментов надо приготовить:

  • болгарка с отрезным кругом;
  • сварочный аппарат;
  • электродрель или (лучше) сверлильный станок;
  • кабель для подключения электродвигателя;
  • измерительные инструменты — линейка, рулетка, угольник;
  • пассатижи, молоток, отвертка.

Мнение эксперта
Куликов Владимир Сергеевич

Выбор инструментов обусловлен возможностями и наличием навыков у мастера. Могут понадобиться и другие приспособления, если она есть в наличии.

Сборка

В первую очередь, надо проделать отверстия в уголках для крепления электродвигателя. Оба куска укладываются рядом и размечаются так, чтобы двигатель оказался ровно посередине уголков. После этого делают отверстия и присоединяют к ним двигатель, проверяя точность и правильность установки.

Следующим шагом станет соединение уголков со швеллером. Их приваривают так, чтобы крепления двигателя не оказались закрыты.

Рукоятку сгибают и приваривают к швеллеру. Ее форма должна быть удобна для человека, работающего с виброрейкой. На рабочую часть рукоятки надевают шланг из мягкой резины, чтобы смягчить вибрацию.

После этого устанавливают двигатель и подключают к нему кабель. Кнопку запуска и остановки выводят на рукоятку, чтобы имелась возможность быстро выключить устройство. На этом сборка устройства завершена, можно пробовать его в работе.

Работа на самодельных виброрейках требует навыка, но он быстро появляется даже у неподготовленных людей.

В заключение следует отметить простоту и эффективность вибрационных уплотнителей для бетона. Они позволяют уплотнить материал, сделать его более прочным и долговечным. В продаже есть разные модели и конструкции, но они довольно дороги. Поэтому, большинство мастеров изготавливают виброрейки самостоятельно. Процедура изготовления устройства не составляет сложности, а полученный эффект ничем не уступает готовым приспособлениям.

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

  • Бетонных полов.
  • Цементных стяжек полов.
  • Дорожных покрытий.
  • Площадок.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

  • Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
  • Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
  • Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
  • Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
  • Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

  • Бетонных полов.
  • Цементных стяжек полов.
  • Дорожных покрытий.
  • Площадок.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

  • Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
  • Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
  • Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
  • Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
  • Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

https://youtube.com/watch?v=uGfFDjulXK0

https://youtube.com/watch?v=3nRgM8lLxS4

Поры и капилляры, ослабляющие бетон

Бетон изначально – водный раствор цемента, песка и добавок. Вода, находящаяся между зернами песка и других заполнителей, в процессе застывания испаряется, образуя в массиве капиллярные поры. Их размеры могут быть много меньше микрона или достигать сотен микрон.

Процесс, происходящий под зернами заполнителей (седиментация), приводит к испарению воды. В результате под ними образуются седиментационные поры более 2 мм в диаметре (зависит от размеров фракций заполнителя).

Кроме того, при перемешивании в бетономешалке раствор может дополнительно набрать воздушных пузырьков. Суммарно все виды воздуха в неуплотненном растворе могут достигать 6% от массы бетонной смеси. Если дать бетону застыть в таком состоянии, то качество камня ухудшится в разы.

Аренда опалубки, вибратора, виброрейки

Для работы с раствором существуют следующие группы оборудования:

  • Бетономешалки
  • Вибраторы
  • Виброплиты
  • Виброрейки
  • Вибротрамбовки

Для операций с твердым бетоном применяются

  • Затирочные машины
  • Шлифовальные машины
  • Резчики.

Опалубка для монолитных бетонных строений

Опалубка перекрытий собирается из вертикальных стоек и горизонтальных щитов, опалубка стен возводится в соответствии с архитектурным проектом – это могут быть прямые, или плавно изгибающиеся, или пересекающиеся под произвольным углом формы.

Обработка твердого бетона

После полного застывания бетонной смеси ее можно обработать режущими инструментами. Наиболее распространенный способ обработки – шлифование бетонного пола. Выполнять эту операцию необходимо для того, чтобы качественно уложить напольное покрытие.

Бетоношлифовальное оборудование варьируется от ручных машинок до больших высокопроизводительных машин. Поскольку бетон – прочный материал, то в качестве абразива в лучших машинах применена алмазная крошка.

На что обратить внимание при выборе

Разобравшись в разновидностях, предлагаем вам ознакомиться с характеристиками, на которые стоит обратить внимание при выборе:

  1. Тип двигателя. Для работы в закрытом помещении используйте электрические виброрейки. На открытых площадках можно применять электрические и бензиновые.
  2. Мощность привода. Для увеличения производительности лучше выбрать более мощный вариант. Определитесь с объемом работ, для разового функционирования выгоднее применять маломощные устройства.
  3. Длина рамы. При работе на больших площадях лучше покупать виброрейку с длиной рамой.
  4. Материал. Алюминиевый инструмент стоит дороже, но он легче, более маневренный. Сталь отличается повышенной прочностью, дешевизной, но большим весом.
  5. Эргономичность. Зависит от конфигурации ручки, которые могут производиться в виде велосипедного руля или обычной палки.
  6. Скорость работы. Медленная работа при высокой скорости вибрации позволяет получить более качественный результат.
  7. Стоимость. Зависит от длины рейки, мощности, назначения. Бытовые приборы для разового употребления дешевле профессиональных аналогов.

При выборе также учитывайте производителей инструмента. Бренд VPK давно доказал свою надежность и выпускает качественный инструмент в ассортименте, которым мы и предлагаем воспользоваться.

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

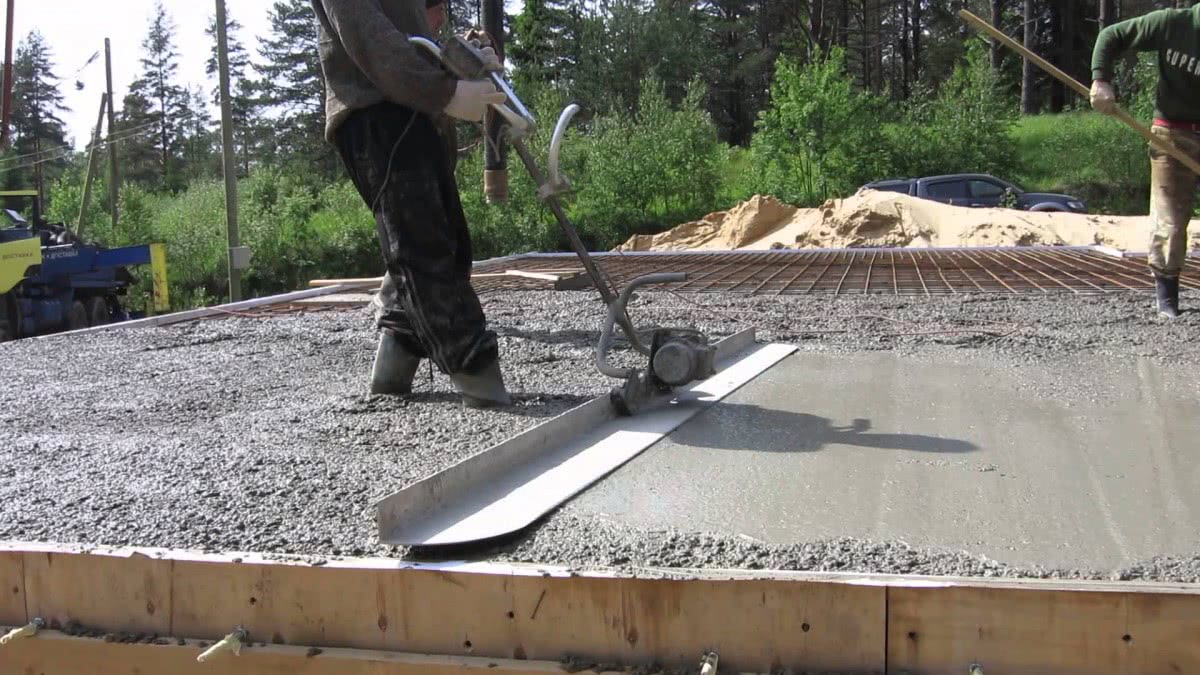

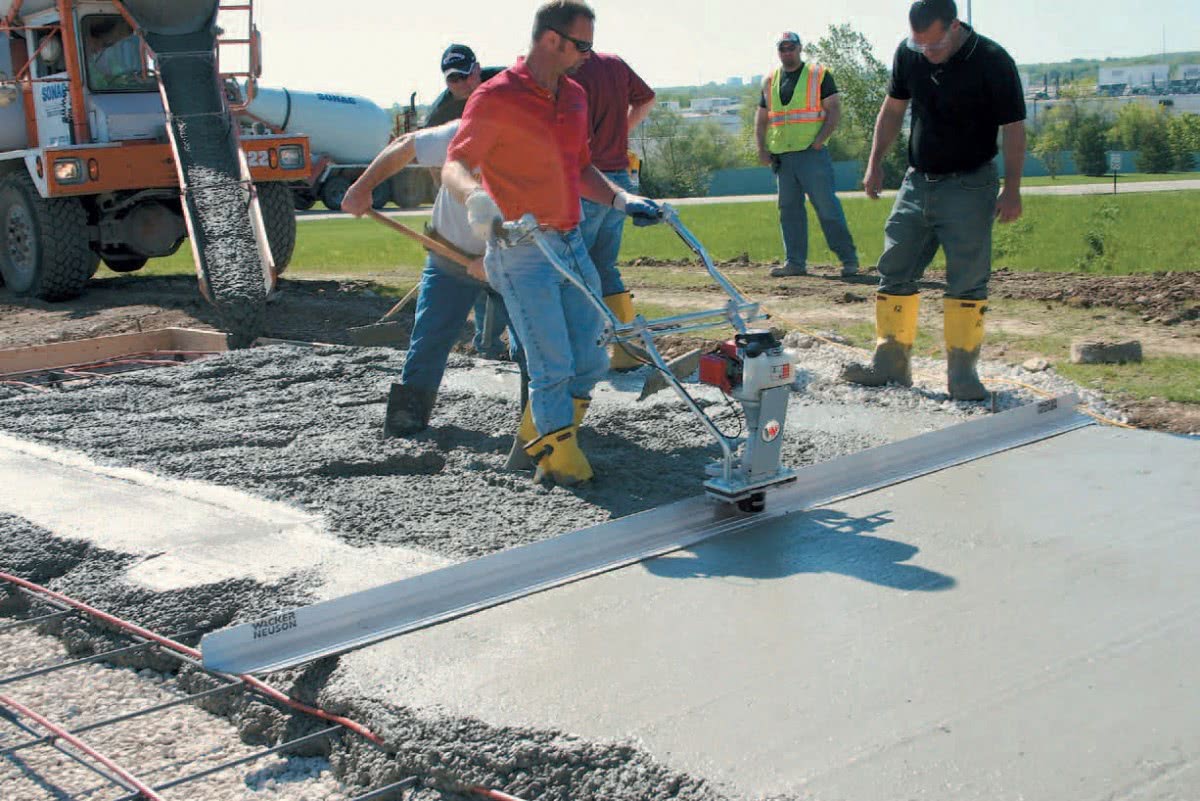

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

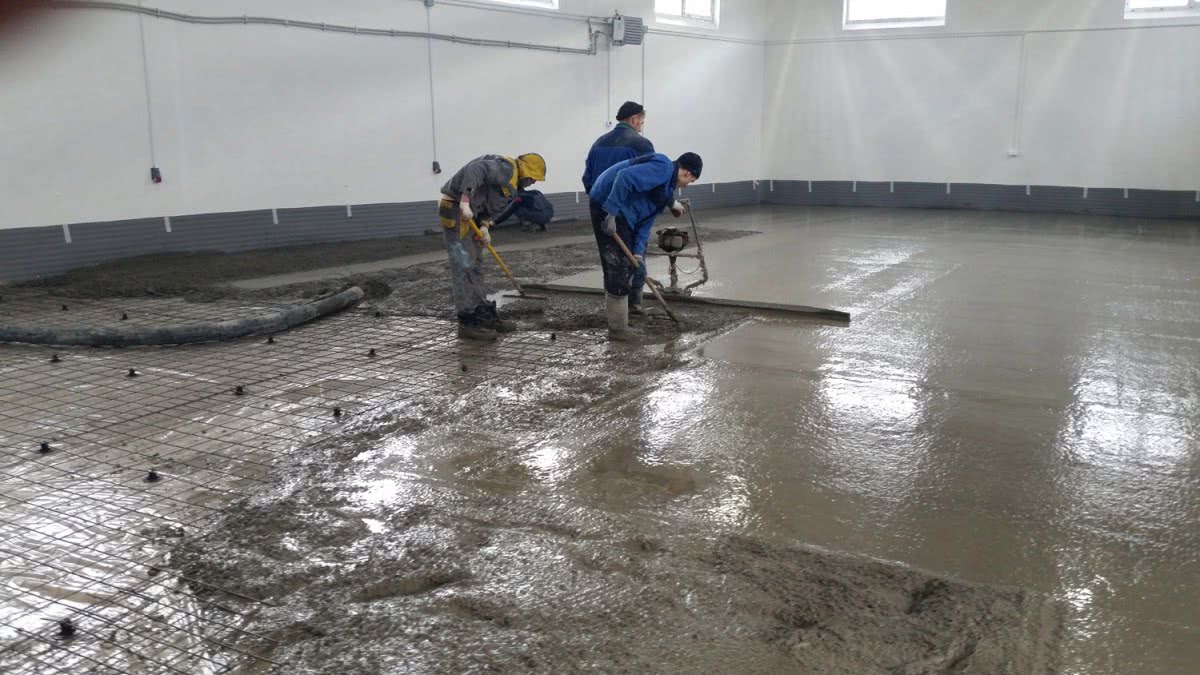

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Фото топовых виброреек

Также рекомендуем просмотреть:

  • Ремень стяжной с храповым механизмом
  • Как выбрать строительное правило
  • Строительные скобы для крепления бруса
  • Как выбрать штукатурный ковш
  • Как пользоваться пистолетом для герметика
  • Лучшие пистолеты для монтажной пены
  • Хорошая ручная лебедка
  • Как выбрать крестики для плитки
  • Какие бывают ножницы по металлу
  • Слесарные тиски
  • Как выбрать ручной заклепочник
  • Хороший монтажный пояс для инструментов
  • Кельма для штукатурки
  • Лом-гвоздодёр
  • Виды строительных лесов
  • Как выбрать малярный валик
  • Как выбрать стеклорез
  • Гладилка для бетона
  • Какие бывают строительные отвесы
  • Как выбрать строительный миксер
  • Рейтинг лучших бетономешалок 2018 года
  • Как правильно выбрать стремянку
  • Как сделать полку для инструмента своими руками
  • Как выбрать хороший шпатель
  • Как выбрать плиткорез
  • Лучшие ящики для инструментов
  • Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

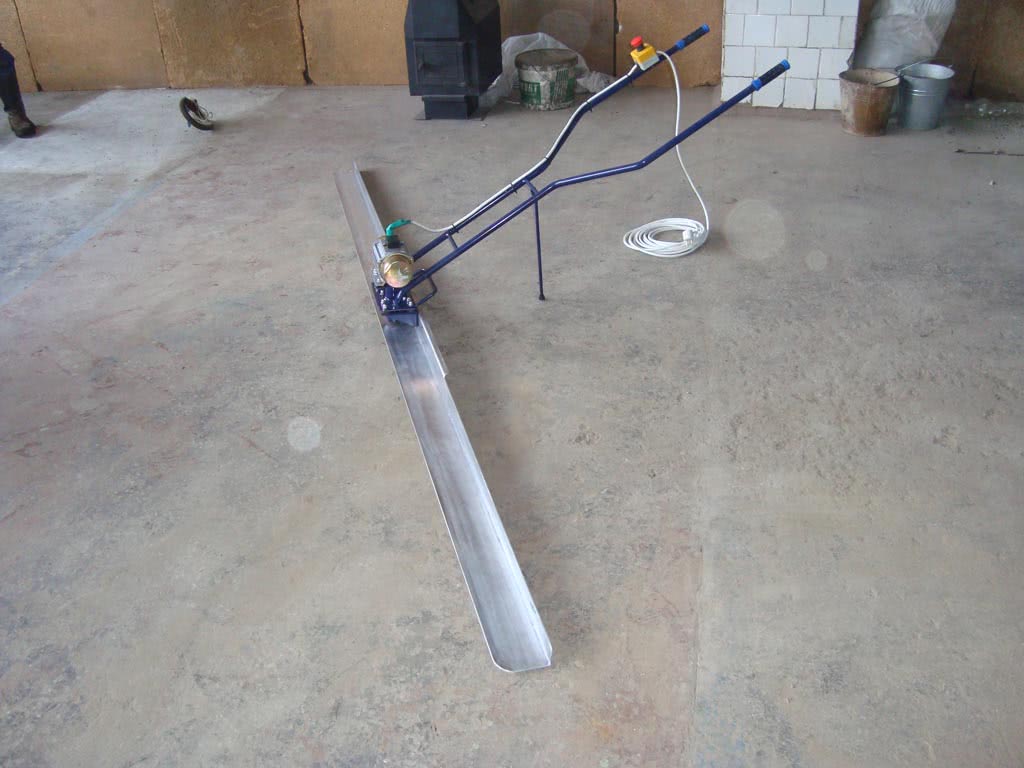

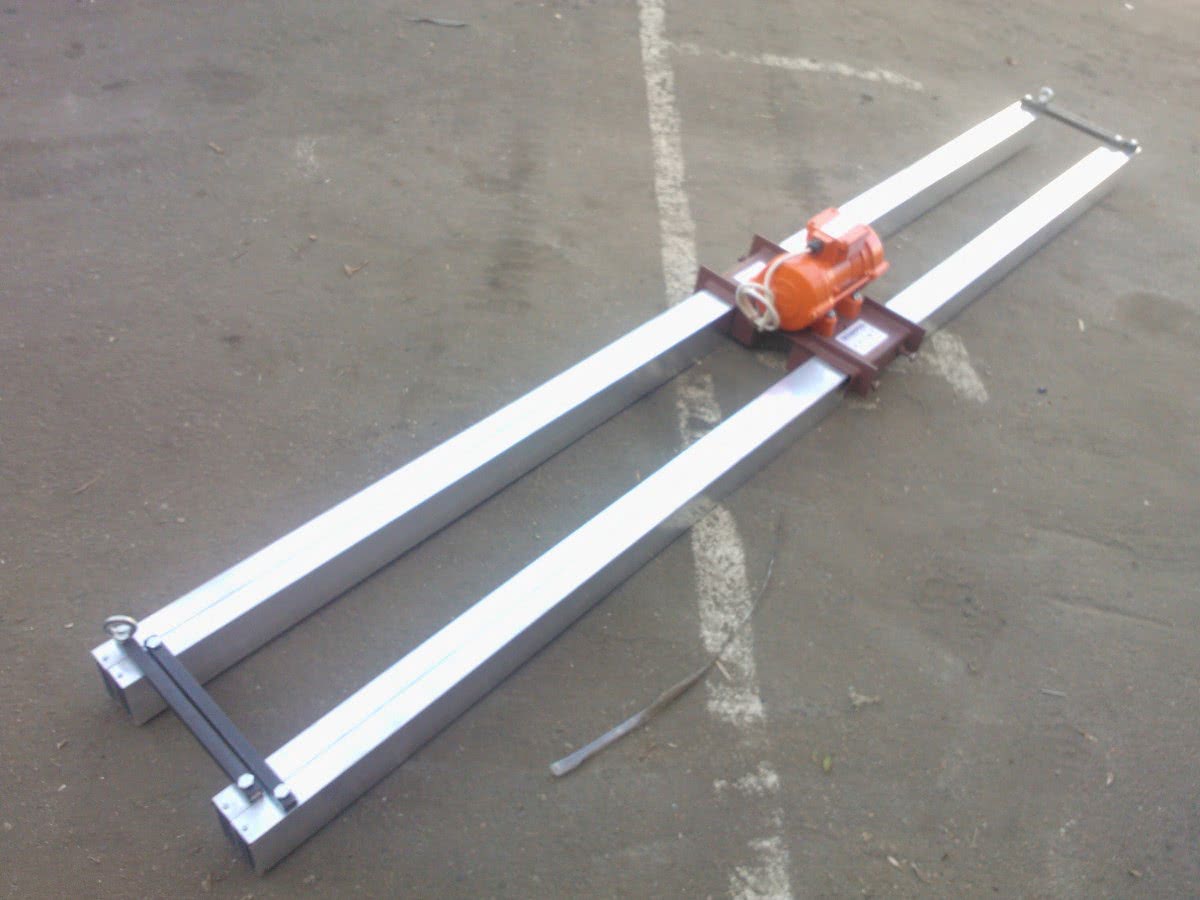

Методика выполнения виброрейки в домашних условиях

Чтобы сделать виброрейку для укладывания бетона самостоятельно, нужно обзавестись необходимыми деталями.

Для крепления запчастей между собой следует применять сварочный аппарат или другие имеющиеся варианты создания крепежа.

Ручки легко сделать из кусков арматуры либо трубы небольшого диаметра. Процесс сборки выглядит следующим образом:

  • Два уголка соединяются со швеллером необходимого размера (он будет играть роль рамы).
  • К швеллеру нужно присоединить ручки устройства. Их длина должна быть достаточна для удобной работы.

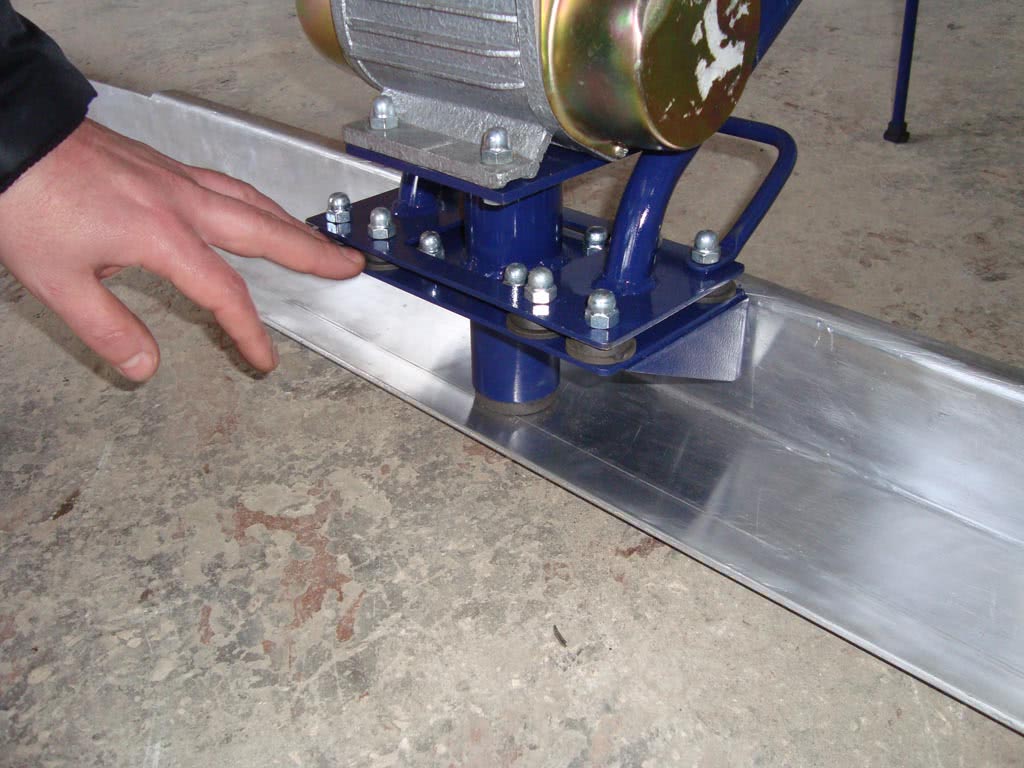

  • Двигатель закрепляется также на швеллере, обычно посредине.

Сделать агрегат для обработки бетонных поверхностей не так уж сложно. Использовать магазинное устройство будет однозначно приятнее, но и самодельный вариант при грамотном исполнении вполне легко справляться с поставленными на него задачами.

Мощность выбранного двигателя должна быть достаточной для создания колебаний высокой частоты

Чтобы получить ровное и уплотненное покрытие, нужно вести рейку неспешно, уделять внимание проблемным местам на бетонной поверхности, периодически прочищать рабочую раму от материала, который будет на нее налипать

Видео по теме: Виброрейка для укладки бетона

https://youtube.com/watch?v=f410HP46wYE

https://youtube.com/watch?v=sOvNjYO_HEA

Подготовка и вибрирование своими руками

При сильном желании залить бетон своими руками для личного строительства при отсутствии опыта необходимо тщательно изучить СНиП 3.03.01-87, посмотреть ролики на соответствующую тему. В том случае, если простукивание опалубки и штыкование раствора по качеству не устраивает, крепко обдумать следующие варианты:

  • поиск для выполнения задачи подходящего вибратора в интернете;
  • в случае нежелания покупать для разовой работы аппарат, попробовать взять в аренду в магазинах с инструментами или через соответствующие форумы;
  • если есть дрель или перфоратор, соорудить кустарный наконечник (при достаточном опыте работы руками – вполне посильная задача), можно поискать и набор наконечников с гибким приводом в аренду;
  • изготовить вполне приличный вибратор для домашнего строительства можно из почти любого электродвигателя от бытовой техники, благо чертежей и рекомендаций в сети достаточно.

Скрупулезно выполняя рекомендации по вибрированию цементного раствора, кустарным прибором можно вполне достойно справиться с качественным укреплением бетона.

Подготовительный процесс перед сборкой виброрейки

Браться за сборку виброрейки стоит тем застройщикам, которые имели ранее опыт работы с бетоном. Создать агрегат без представления о том, как раствор ведёт себя во время заливки, какие сложности возникают при отсутствии трамбовки залитого бетона, невозможно. К тому же для выполнения монтажа потребуются навыки владения сварочным аппаратом. Поэтому начинающим строителям рекомендуется обзавестись устройством заводского изготовления или взять его в аренду.

Важно перед началом сборки определиться, конструкция какого типа необходима для работы. Их существует несколько:. • виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для стяжки – выполняет функцию правила, модель облегчённая, работать с ней очень легко;

• виброшвабра – облегчённая установка, используемая в целях выравнивания тонкого слоя цементного раствора по рабочей поверхности.

Конструкция

Конструкция этого инструмента достаточно проста. Она состоит из трех основных узлов:

  • бензиновый или электрический двигатель с эксцентриком на валу;
  • рабочий орган в виде ровной длинной планки;
  • рукоятка с элементами управления и защитой от вибрации.

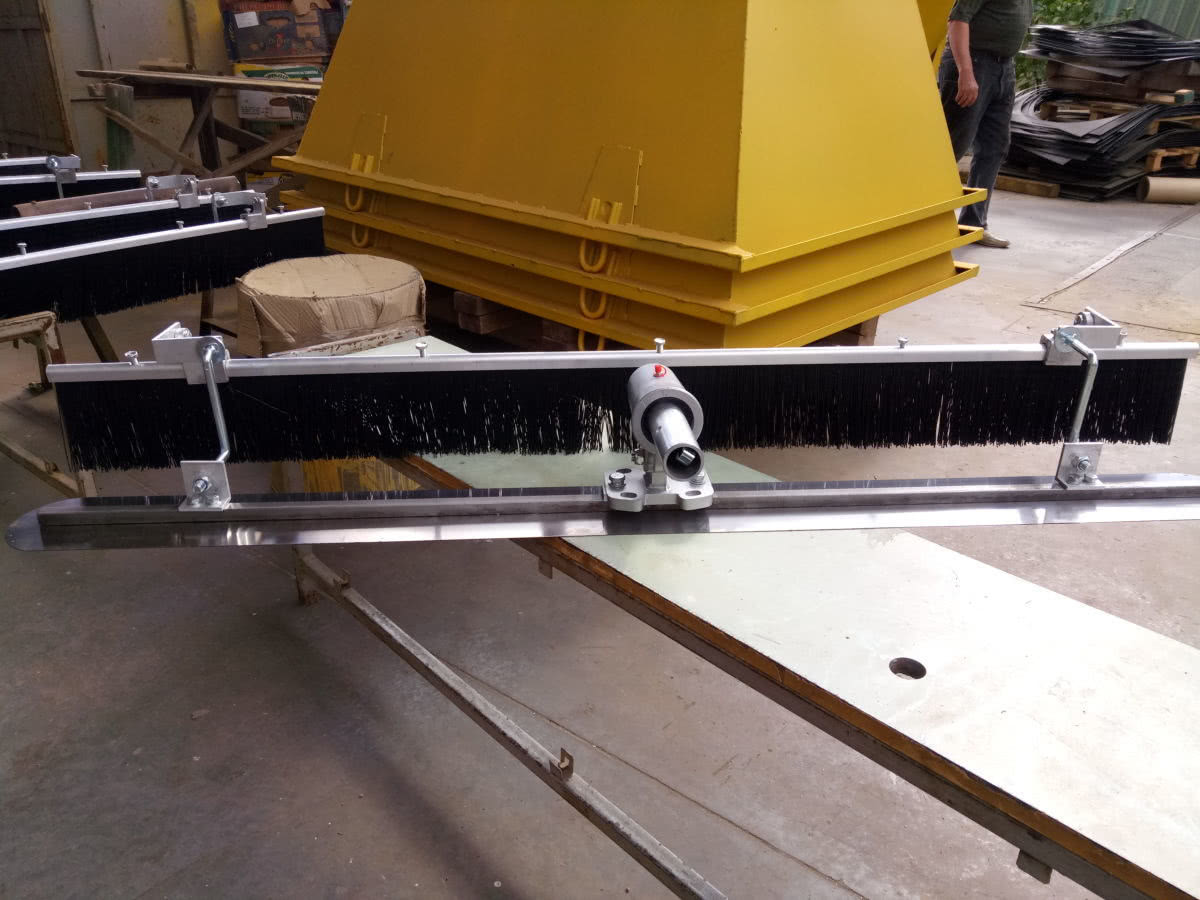

Рабочий элемент представляет собой ровную длинную планку из металла, не подверженного коррозии. К планке (рейке) прикреплен двигатель, на котором установлен вибратор (эксцентрик). Рукоятка позволяет перемещать приспособление, регулировать его положение, производить запуск и остановку работы.

Существуют модели виброреек разной величины и производительности. С увеличением размера меняется конструкция рейки — она становится более мощной, усиленной каркасом из труб и прочими деталями. Все изменения конструкции направлены только на обеспечение механической прочности и жесткости рабочего органа. Принцип действия не меняется.

На качество работы оказывают влияние частота колебаний и скорость перемещения рейки по поверхности отливки. Чем выше частота и ниже скорость, тем плотнее и ровнее будет слой. Однако, с возрастанием качества значительно замедляется работа. Падение производительности недопустимо, поэтому во время работы стараются выбрать компромиссный режим.

https://youtube.com/watch?v=NF3bl-Qc0_I

https://youtube.com/watch?v=rk3TVJa_IaA

https://youtube.com/watch?v=MCsSs1Cdohs

Виды виброреек

Виброрейки, в зависимости от типа двигателя, бывают бензиновые и электрические. Второй вариант идеален для проведения небольших работ около дома (на приусадебном участке), где есть возможность использовать близлежащую розетку, так как площадь работ ограничивается длиной шнура.

Что касается функциональности, то можно выделить:

  1. Плавающую виброрейку – самый простой и доступный для каждого вариант. Конструкция элементарна: алюминиевое правило, ручки и двигатель с мощностью не более 1,2 кВт. Работать может один человек без дополнительной помощи. Площадь работ (длина правила), как правило, составляет не более 3 метров, а толщина бетона – 18 см.
  2. Телескопическая виброрейка создана для проведения работ на больших площадях. Основная особенность устройства заключается в том, что правило может раздвигаться вплоть до 10 метров. Такое устройство оборудовано дополнительной параллельной рейкой. В быту подобные модели не используются.
  3. Виброрейка с направляющими – в этом случае дополнительным элементом являются направляющие, которые не дают увязнуть агрегату в бетоне.
  4. Виброрейки с реверсом еще более удобны в работе, так как могут двигаться в обратном направлении. Чтобы поверхность бетона была более гладкой, правило делают с закругленными краями.
  5. Секционные виброрейки длиной до 25 метров. Используются исключительно при больших строительных работах.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Читать также: Потенциальная энергия пружины в поле тяжести

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

  • двигатель с пускателем;
  • вибрационная установка;
  • металлическая арматура, уголки;
  • угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
  • трехфазный силовой кабель и резина для изоляции ручек;
  • шуруповерт, болты, ключи, сварочный аппарат.

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

В процессе строительства зданий и сооружений значительная часть работ связана с устройством бетонного покрытия. От качества его укладки зависит прочность и надежность конструкции. В этой статье мы рассмотрим, как работать виброрейкой для укладки бетона – приспособлением, которое необходимо для выравнивания и уплотнения рабочего раствора на поверхности.

Читать также: Чертежи пресса для изготовления технопланктона

Назначением данного инструмента является:

  • создание вибраций и направление их воздействия на поверхность бетонной массы;
  • формирование ровной поверхности при перемещении рабочей планки в продольной плоскости.

Существуют различные модификации инструмента, которые отличаются особенностями конструкции и длиной рабочей части. Секционные модели имеют устройство, при котором можно увеличивать длину рабочего элемента, но глубина воздействия при этом уменьшается. Плавающая модификация оснащена рукояткой с возможностью регулировки, что упрощает и облегчает управление агрегатом.

Применяется приспособление в таких направлениях:

  • создание и ремонт бетонных дорожек и площадок;
  • работа с малоподвижным раствором, который содержит до 20,0% жидкости;
  • устройство бетонной стяжки под монтаж финишного напольного покрытия;
  • создание виброизоляционного покрытия.

Для тяжелых растворов используют габаритные, массивные агрегаты, для стандартных смесей – более легкие модификации. В результате применения такой технологии:

  • повышается прочность бетонной конструкции;
  • увеличивается эксплуатационный срок;
  • удаляется воздух и выравнивается поверхность;
  • повышается качество и улучшается внешний вид.

Как сделать ручки?

Схема виброрейки для изготовления своими руками

Станина для двигателя готова, двигатель жестко закреплен на ней. Можно считать, что рейка для уплотнения бетона готова к использованию. Но работать с ней пока будет не очень удобно: нужны ручки управления. Сначала вам необходимо на расстоянии в 15 см от двигателя приварить (или прикрутить) два квадратных куска стали в вертикальном положении.

Размеры квадратов должны соотноситься с шириной швеллера. В нижнем углу квадрата сверлим отверстие, после чего от отверстия, как от центра окружности, проводим по обратной стороне квадрата дугу. На этой дуге на одинаковом расстоянии друг от друга должны быть тоже проделаны отверстия. Ручки для управления рейкой в нижней части закрепляются стационарно.

По дуге производится крепеж ручек в зависимости от пользователя рейкой. Не забудьте при крепеже подложить между металлическими квадратами и элементами крепежа прокладки из прессованной резины. Они позволят снять вибрацию от рейки к ручкам управления

При работе на большом участке это очень важно: вибрация может стать причиной плохого самочувствия оператора или даже его психического расстройства

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

  • проверьте функционирование оборудования до запуска;
  • смонтируйте, если необходимо, направляющие на нулевой отметке;
  • используйте рейку с мощностью, соответствующей толщине бетонного слоя;
  • залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
  • произведите пуск виброустановки и постепенно перемещайте устройство;
  • контролируйте в процессе работы рейки неизменность положения маячков;
  • добавляйте небольшие порции бетонной смеси в местах проседания;
  • производите очистку металлоконструкции от приставшего раствора;
  • зачистите после застывания бетона дефекты на чистовой поверхности.

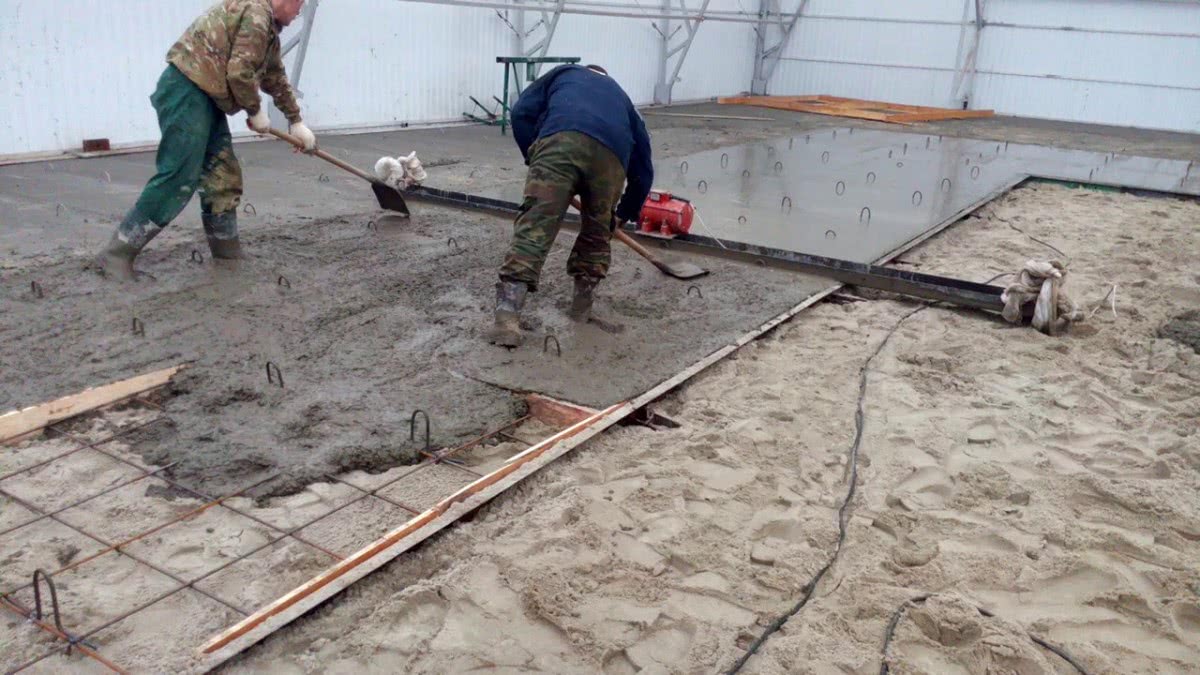

Как работать с виброрейкой

Перед началом эксплуатации, проверяют прочность монтажа направляющих, поскольку при вибрациях они могут терять свою устойчивость. Уровень вибраций задаётся в зависимости от мощности двигателя и толщины уплотняемой поверхности.

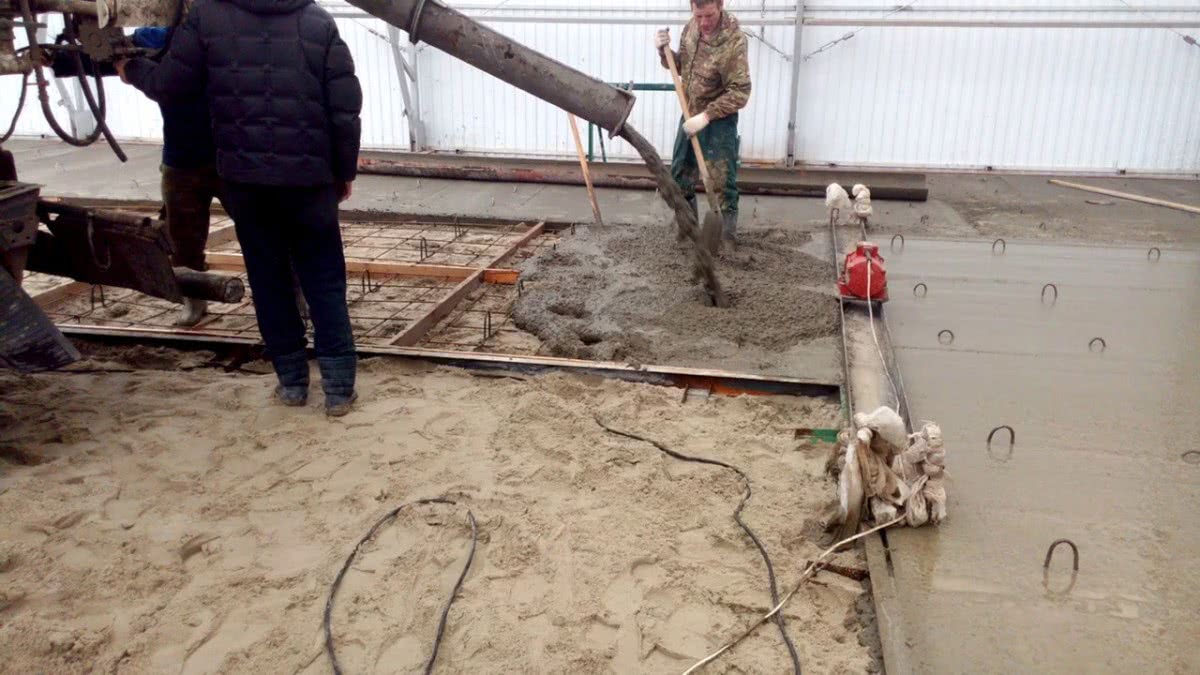

Бетонную смесь наливается на основание так, чтобы её высота немного превышала уровень вибрирующей рейки. Затем устройство включается. Как только смесь выровниться в определенной области, вибрационную раму перемещают вдоль направляющих к следующему участку

В процессе применения уплотняющей вибрационной рейки необходимо постоянно следить за тем, чтобы уровень смеси не опускался ниже рабочей отметки оборудования. Если это происходит, добавляют бетон совком так, чтобы раствор достиг уровня инструмента.

Выбор типоразмера виброрейки производят с учётом следующих факторов:

  • максимальной глубины уплотнения;
  • наибольшего значения амплитуды вибрации рамы;
  • наличия демпфирующих прокладок, продлевающих срок службы устройства;
  • для бензиновых моделей – ёмкости и места расположения топливного бака;
  • для электрических моделей – длины кабеля.

Оптимальная амплитуда выбирается исходя из высоты рамы и допустимой частоты колебаний. Цены на бензиновые виброрейки обычно выше, чем на электрические.

Вывод

Как вы смогли заметить, данный ручной инструмент многогранен и нужно четко понимать, какие работы вы хотите осуществить и какой тип оборудования будет более эффективен в различных случаях.

Но самое главное, что вы понимаете, каким преимуществом обладают бетонные поверхности, раствор для которых замешивался с помощью вибраторов, пускай это даже и самодельная виброрейка для бетона.

В подобранном видео в этой статье вы найдете дополнительную информацию по данной теме.

Порядок работы с виброрейкой. Виброрейка — оборудование, используемое для выравнивания и уплотнения бетонных поверхностей. В большинстве случаев итоговое качество покрытия напрямую зависит от того, насколько правильно работал с ней специалист. Помимо самого завершения работы, нужно и правильно ухаживать за инструментом – если вы не удалите бетонный раствор своевременно, то в дальнейшем в процессе удаления вы можете повредить виброрейку – не допускайте застывания раствора на поверхности инструмента

Виброрейка для бетона: особенности, область применения, преимущества, изготовление своими руками, меры предосторожности, советы. Виброрейки для бетона помогают сделать покрытие высококачественным и надежным

Бетон имеет массу преимуществ перед другими.

Похожие записи:

Как своими руками правильно сделать перегородку из гипсокартона с дверью или нишами, купе в стене или стену с проемом Габаритные размеры плит пеноплекса в зависимости от его марки Линолеум для пола: описание видов и правила укладки Бетонный пол в гараже своими руками Подключение амперметра и вольтметра в сети постоянного и переменного тока Не включается приставка цифрового тв: что дальше?
