Портативный высоковольтный блок питания thunder-4.2

Схема преобразователя для питания тиратронов 90В

Для питания тиратронов напряжением примерно 90 В применена схема преобразователя напряжения по рис. 4 с задающим генератором 1 и параметрами элементов: R1=R4=-1 кОм, R2=R3=10 кОм, С1 =С2=0,01 мкФ.

Здесь могут быть использованы широко распространенные маломощные транзисторы. Умножитель имеет коэффициент умножения 12 и при имеющемся напряжении питания можно было бы ожидать на выходе примерно 200В, однако реально из-за потерь это напряжение составляет всего 90 В, и величина его быстро падает с увеличением тока нагрузки.

Рис. 4. Схема преобразователя напряжения с многокаскадным умножителем.

Шаг 2: Материалы

• Трансформатор+выпрямительный мост+конденсаторы;
• Переключатели и разъемы;
• Термоусадочные трубки;
• Макетная и печатная плата;
• 555 таймер;
• 8 контактное гнездо;
• 7812 (если входящее питание в 555 > чем 14,5В или ниже, чем 35В);
• Малый радиатор для 7812 (при необходимости);
• 2*100 нФ;
• 1*1 мкФ;
• 1*10нФ;
• 1*68 мкФ ( или 100 мкФ);
• 2*4148 диода;
• 3*10k;
• (1 МОП) 10R;
• 1*680R;
• 1*470R;
• 1*10k переменный резистор;
• 1*100k переменный резистор;
• 2* ручки для переменных резисторов;
• 1*2N2222 и 2N2907 (или другая NPN-PNP пара);
• 1*Инфракрасный датчик;
• 1*Инфракрасный светодиод;
• 1*BC547(или аналогичный: 2N2222или 2N3904);
• 2* изолирующих разъема высокого напряжение;
• 3* МОП IRF540N, но рекомендую 1*IRFP260;
• Радиатор для транзисторов(и вентилятор, при необходимости);
• Кнопки;
• Трансформатор для строчной развертки от старого телевизора или монитора компьютера;
• Толстый медный кабель(около1 метра);
• Эпоксидный клей.

Применение многоуровневых инверторов [ править | править код ]

Многоуровневые инверторы включают в себя матрицу силовых полупроводников и конденсаторных источников напряжения, выход которых генерирует напряжения со ступенчатыми формами сигналов. Коммутация переключателей позволяет добавлять напряжения конденсатора, которые достигают высокого напряжения на выходе, в то время как силовые полупроводники должны выдерживать только пониженные напряжения. На рисунке справа показана принципиальная схема одного фазового отрезка инверторов с различным количеством уровней, для которых действует мощность полупроводников представленных идеальным выключателем с несколькими положениями.

Двухуровневый инвертор генерирует выходное напряжение с двумя значениями (уровнями) относительно отрицательного терминала конденсатора , в то время как трехуровневый инвертор генерирует три напряжения и так далее.

Представим, что m является количеством шагов фазового напряжения относительно отрицательного терминала инвертора, тогда количество шагов в напряжении между двумя фазами загрузки k,

k = 2 m + 1 <displaystyle k=2m+1>

и количество шагов p в фазовом напряжении трехфазной нагрузки в соединении

p = 2 k − 1 <displaystyle p=2k-1>

Имеется три различные топологии для многоуровневых инверторов: зафиксированная на диод (нейтрально зафиксированная) ; зафиксированная на конденсатор (навесные конденсаторы); и каскадно-расположенный многоэлементный с отдельными источниками постоянного тока .Кроме того, несколько модуляций и стратегий управления были разработаны или приняты для многоуровневых инверторов включая следующее: многоуровневая синусоидальная модуляция длительности импульса (PWM), многоуровневое выборочное гармоническое устранение и векторная пространством модуляция (SVM).

Основные положительные стороны многоуровневых инверторов заключаются в следующем:

1) Они могут генерировать выходные напряжения с чрезвычайно низким искажением и понизить dv/dt.

2) Они тянут входной ток с очень низким искажением.

3) Они генерируют меньшее напряжение общего режима (CM), таким образом уменьшая стресс в моторных подшипниках. Кроме того, с помощью сложных методов модуляции, напряжения CM могут быть устранены.

4) Они могут работать с более низкой частотой переключения.

Топология каскадных многоуровневых инверторов

Различная топология преобразователя представленная здесь, основывается на последовательном соединении однофазных инверторов с отдельными источниками постоянного тока. Рисунок справа показывает цепь электропитания для одного участка фазы девятиуровневого инвертора с четырьмя клетками в каждой фазе. Получающееся фазовое напряжение синтезируется добавлением напряжений, сгенерированных различными участками.

Каждый однофазный инвертор полного моста генерирует три напряжения на выводе: + Vdc, 0, и — Vdc. Это стало возможным путем подключения конденсаторов последовательно с ac стороной через четыре выключателя питания. Получающееся выходное колебание напряжения переменного тока от-4 Vdc до 4 Vdc с девятью уровнями и ступенчатой формой сигнала, почти синусоидальной, даже без применения фильтров.

Для преобразования электроэнергии, а точнее сказать, напряжения, можно использовать различные устройства, такие как трансформаторы, генераторы, зарядные устройства. Все они являются преобразователями электрической энергии. Так как для питания многих современных устройств нужно не только переменное, но и постоянное напряжение, то для этих целей не всегда есть возможность применять такой источник энергии, как аккумуляторная батарея. Именно она выдаёт идеальное постоянное напряжение путём химической реакции. Раньше для преобразования и понижения напряжения применялись только низкочастотные трансформаторы, работающие в паре с выпрямителем и сглаживающим фильтром. Однако они обладали очень большими габаритами. С ростом и развитием инновационных технологий в быту и на производстве стали появляться электронные устройства, требующие миниатюрных преобразовательных устройств. Так и появились импульсные преобразователи постоянного напряжения. Миниатюрность их требуется больше для переносных мобильных устройств, нежели для стационарных.

Все импульсные преобразователи можно разделить на следующие группы:

1. Повышающие, понижающие, инвертирующие;
2. Со стабилизацией и без неё;
3. С гальванической развязкой и без неё;
4. Регулируемые и нерегулируемые;
5. Обладающие различным диапазоном входного и выходного напряжения.

Однако импульсные преобразователи собраны на более сложных схемах, нежели их предшественники классические понижающие выпрямители.

Малогабаритный сетевой преобразователь напряжения

Схема простого малогабаритного преобразователя сетевого напряжения, выполненного из доступных элементов, показана на рис. 11. В основе устройства обычный блокинг-генератор на транзисторе VT1 (КТ604, КТ605А, КТ940).

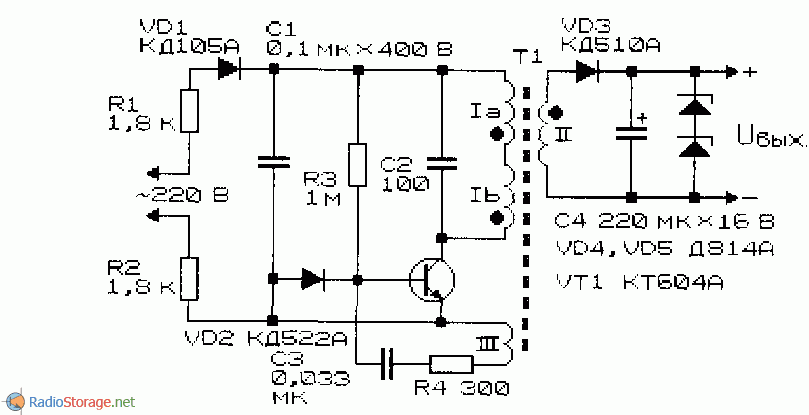

Рис. 11. Схема понижающего преобразователя напряжения на основе блокинг-генератора.

Трансформатор Т1 намотан на броневом сердечнике Б22 из феррита М2000НН. Обмотки Іа и Іб содержат 150+120 витков провода ПЭЛШО 0,1 мм. Обмотка II имеет 40 витков провода ПЭЛ 0,27 мм III — 11 витков провода ПЭЛШО 0,1 мм. Вначале наматывается обмотка Іа, затем — II, после — обмотка lb, и, наконец, обмотка III.

Источник питания не боится короткого замыкания или обрыва в нагрузке, однако имеет большой коэффициент пульсаций напряжения, низкий КПД, небольшую выходную мощность (до 1 Вт) и значительный уровень электромагнитных помех. Питать преобразователь можно и от источника постоянного тока напряжением 120 6. В этом случае резисторы R1 и R2 (а также диод VD1) следует исключить из схемы.

Как и откуда добывать детали для шокера — 10 Марта 2012

Может мало кому известно , но в современной аппаратуре есть все нужные детали для мощных шокерав, просто нужно знать где искать. Первое устройство — телевизор отечественного производства. В нем есть почти все , что нам нужно — катушки, трансформаторы, транзисторы, высоковольтные конденсаторы и диоды, в общем для настоящего шокеростроителя телевизор находка, но следует сказать, что подойдут транзисторные и тиристорные телевизоры производства ссср. В высоковольтном блоке таких телевизоров на глаза бросается гордо стоящая катушка — твс.

Это практически готовая высоковольтная катушка полностью залитая смолой, только размеры у нее не маленькие. В том же блоке вы можете найти и высоковольтные конденсаторы ( обычно в виде оранжевых или желтых кружков ).

Они делались на напряжение от 1600 до 5000 вольт, емкости тоже разные. Например если найдете пару таких конденсаторов на 5 киловольт 2200 пикофарад, то считайте, что у вас уже готовая высоковольтная часть для шокера на умножителе. Дальше диоды — КЦ106.

Такие диоды можно найти в умножителе напряжения того же телевизора.

Умножитель нужно поджечь, спустя несколько минут огонь нужно потушить и легкими ударами молотка разделить его на части.

В нем сразу можно увидеть 5 диодов в форме длинного прямоугольника. Эти диоды обычно оранжевого цвета без надписей или с точечной маркировкой, могут также встречаться коричневые диоды, которые по своим параметрам лучше КЦ106 и меньше размерами. Транзисторы также можно найти в таких телевизорах. Наиболее часто встречаются биполярные транзисторы типа КТ805, КТ837, КТ829, КТ818, КТ818 — все эти транзисторы смело можно применить в шокерах, кроме того встречаются также транзисторы типа КТ817, КТ816 — их можно применить в маломощных электрошокерах. Второе устройство, из которого можно сделать буквально готовый шокер, это — блок поджига ксеноновых фар автомобиля.

В нем етс высоковольтные конденсаторы, мощные полевые и биполярные транзисторы, компактная высоковольтная катушка, трансформатор преобразователя, искровый разрядник и несколько диодов на 1000 вольт и все это готовое , и не нужно ничего мотать, просто выпаять из платы и переместить в удобный корпус и все. Данный блок по сути — шокер, она предназначена для повышения питания 12 вольт до 30 киловольт для питания ксеноновых фар.

Еще одна важная часть любого шокера — источник питания. Наиболее для этого подойдут старые аккумуляторы для мобильных телефонов, хотя для качественного электрошокера следует использовать более надежное питание, но об этом как ни будь в другой раз. Для маломощного шокера также можно использовать детали фотоаппаратов или китайских зажигалок для газа и все подобные устройств в которых образуется высокое напряжение, в дальнейшем мы рассмотрим переделку китайской зажигалки для газа и попытаемся усилить его в несколько десяток раз — АКА

Обсудить на Форуме

x-shoker.ru

Описание

Высоковольтный модуль – это блок с 4 проводами, 2 из которых необходимы для подключения питания. Как видим, ничего сложного.

Если нужен высоковольтный модуль, его можно приобрести в интернет–магазине или изготовить собственными руками. Готовое устройство работает от пальчиковых литиевых батареек с 3,6 до 6 вольт на входе. На выходе может выдаваться мощность в 400 вольт.

Генератор высокого напряжения имеет в составе 4 провода. Для проверки качества покупки можно взять модуль литий-ионного аккумулятора на 3,7 вольта. По параметрам между электродами должна пролетать искра до 2 см.

Такие работы необходимо производить особенно аккуратно. Разведите провода высоковольтного модуля и подсоедините их к аккумулятору. При подаче питания отмечается звуковой эффект в виде свиста. Также произойдет разряд, длина воздействия которого — 1,5-2 см.

https://youtube.com/watch?v=PjT90CJuqp8

Описание

Высоковольтный модуль – это блок с 4 проводами, 2 из которых необходимы для подключения питания. Как видим, ничего сложного.

Если нужен высоковольтный модуль, его можно приобрести в интернет–магазине или изготовить собственными руками. Готовое устройство работает от пальчиковых литиевых батареек с 3,6 до 6 вольт на входе. На выходе может выдаваться мощность в 400 вольт.

Генератор высокого напряжения имеет в составе 4 провода. Для проверки качества покупки можно взять модуль литий-ионного аккумулятора на 3,7 вольта. По параметрам между электродами должна пролетать искра до 2 см.

Такие работы необходимо производить особенно аккуратно. Разведите провода высоковольтного модуля и подсоедините их к аккумулятору. При подаче питания отмечается звуковой эффект в виде свиста. Также произойдет разряд, длина воздействия которого — 1,5-2 см.

Правила выполнения намоточных движений

Высоковольтный модуль для электрошокера требует, чтобы была выполнена намотка первичного типа трансформаторной обмотки. Длину провода в 0,5 мм складывают в два раза. Оптимальные показатели диаметра – от 0,4 до 0,7 мм. Потребуется намотать не менее 8 витков и вывести второй конец проводов наружу.

Изолируем намотанную обмотку при помощи нескольких слоев фторопласта или прозрачного скотча. К тонкому поводу, толщина которого не более 0,05 мм, припаивается кусок многожильного провода, помещенного в толстую изоляцию.

Места, где была выполнена пайка, изолируем при помощи термоусадки. Выводим провод и фиксируем его термоклеем, чтобы случайно не оборвать в процессе обмотки.

Наматываем первичную обмотку, по 100-120 витков, чередуя ее с несколькими слоями изоляции. По своему принципу намотка проста: ряд – слева направо, второй – справа налево, с изоляцией между ними. Так повторяем от 10 до 12 раз.

После того, как намотка выполнена, провода срезаются, к ним припаиваются многожильные высоковольтные провода и термоусадка. Все фиксируют посредством нескольких слоев прозрачным скотчем и собирают трансформатор.

Если не хотите так долго наматывать витки, можно приобрести готовые модули в китайских интернет–магазинах по вполне доступной стоимости или изготовить высоковольтный модуль своими руками.

Делаем электрошокер: подготовка

Электрошоковые устройства могут быть очень мощными. Законом разрешено использовать устройства до 3 Ватт, которые не способны нанести тяжкий вред здоровью, но гарантируют довольно сильный удар током и ожог.

Схема устройства следующая:

• источник питания;
• повышающий преобразователь;
• высоковольтный умножитель напряжения.

Можно использовать обычный литий-ионный аккумулятор компактных размеров, лучше — литий-железофосфатный. Он имеет меньшую емкость при одинаковом весе, а номинальное напряжение составляет 3,2 вольт против 3,7 вольта в литий-ионном варианте.

Такое устройство обладает массой преимуществ:

• При собственной емкости всего в 700 мА/часов такой способен отдавать токи в 30-50 А.
• Имеет срок службы 10-15 лет.
• Способен работать при температуре до -30 градусов без утраты емкости и прочих негативных последствий.
• Экологически чист, безопасен, не вздувается и не взрывается.
• Утрачивает емкость гораздо медленнее.
• Не так чувствителен к параметрам зарядного устройства, может быть заряжен большими токами, не перегреваясь.

Для преобразователя можно использовать готовую модель из Китая. Или изготовить его собственными руками

Самое важное в таком устройстве – трансформатор. Его можно взять от дежурного источника неработающего блока питания компьютера

Желательно, чтобы он был удлиненного типа, что облегчит процесс мотания.

Преобразователь с 12В на 220В своими руками: пошаговое описание как сделать инвертор правильно (схемы, 95 фото + видео)

В местах далёких от цивилизации и её благ нередко хочется иметь доступ к хоть какой ни будь розетке. Если ночью требуется осветить местность, то для этого хорошо подойдут светодиодные лампы, но вот розетку для их подключения посреди леса будет найти весьма не просто.

Или например если внезапно отключили электричество на даче, поставить на огонь кипятиться электрочайник, увы не лучший вариант.

Выкрутиться из подобной ситуации помогут весьма распространённые в последнее время преобразователи.

Многие видели в машине у друзей или на фото, преобразователи с 12 на 220 вольт. Этот спасительный прибор помогает справиться с возникшими трудностями и улучшить качество отдыха на природе.

Какие бывают преобразователи

В современно мире существует множество видов преобразователей тока, как небольших для минимальных потребностей, так и крупных способных обеспечить энергией несколько электроприборов.

Для самых простых нужд можно использовать преобразователи работающие от прикуривателя в автомобиле. Работу холодильника они конечно обеспечить не смогут, но вот радио или зарядку телефона, планшета, ноутбука вполне осилят.

Благодаря ШИМ контролерам преобразователи заметно шагнули вперёд. Вырос коэффициент полезного действия, а форма тока приблизилась к привычным для приборов форме чистого синуса. А максимальная мощность выросла до нескольких кило ватт.

https://youtube.com/watch?v=UjQ_4Ea4iUk

Конечно всё это касается лишь дорогих и массивных преобразователей. Но и более простые, тоже не стояли на месте и улучшали свои характеристики.

Время работы будет ограниченно мощностью и ёмкостью аккумулятора. И если вы на долго отправляетесь в путешествие, то не следует слишком сильно нагружать аккумулятор и ограничивать себя в потреблении электроэнергии.

Для отдыха не природе лучше всего подойдёт компактный маломощный преобразователь. Его вполне хватит для бытовых нужд в походе.

Не каждый бытовой прибор сможет работать с такой формой тока и может вовсе прийти в негодность. Поэтому следует внимательно подходить к выбору приборов для поездок на природу.

Существует три вида преобразователей напряжения с 12 на 220 В:

• Автомобильный;
• Компактный;
• Стационарный тип.

Также нельзя забывать, что чем выше нагрузка на преобразователь, тем ниже его КПД. И если в этом нет необходимости, нагружать его следует минимально, чтобы не расходовать драгоценную энергию впустую.

Характеристики преобразователей

Прежде чем идти в магазин за преобразователем необходимо определиться с моделью. Для этого следует хорошо понимать под какие задачи он приобретается. И после этого изучив характеристики можно определиться с выбором.

В рекламе часто говорят об их чудесной максимальной мощности, но забывают рассказать, что работать в таком режиме преобразователь сможет лишь 5-10 минут, после чего перегреется и уйдёт в защитный режим остывать.

Давайте подробно разберёмся с возможными характеристиками и их влиянием.

Рабочая мощность

Пожалуй самый важный аспект при выборе. Стоит внимательно обдумать для чего вам преобразователь, какие приборы он будет питать.

Покупать прибор мощностью в 5 кВт для зарядки телефона будет просто не рационально. А преобразователь работающий от прикуривателя, попросту не справится с «тяжёлой» электротехникой.

КПД

Может показаться не столь значительным параметром, но в боевых условиях именно от него будет зависеть комфорт. Показатель КПД говорит о том, сколько энергии будет утеряно.

Если при зарядке смартфона этот показатель не окажет сильного влияния, то при подключении бытовых приборов потерять 1 кВт энергии из 5 будет очень не приятно.

Тип охлаждения

Тут есть два варианта активный и пассивный тип охлаждения. Если это маломощный преобразователь, то естественного отвода тепла вполне хватит. Но более серьёзные требуют хорошего охлаждения. Будет неприятно если через каждые 10 минут работы, преобразователь будет отключаться чтобы остыть.

Начинка

Тут всё просто чем дороже преобразователь, тем лучше его начинка. Различные уровни защиты, качество деталей. Всё это влияет на качество и долговечность прибора.

Не стоит максимально экономить на выборе, ведь от «неправильного» тока, могут пострадать электроприборы.

Преобразователь своими руками

Если вы постоянный посетитель радио рынка, а паяльник давно стал вашим продолжением руки. При помощи схемы простого инвертора тока, вы можете своими руки собрать небольшой прибор, который сможет питать карманные устройства.

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

• пробой корпуса;
• обрыв обмоток;
• межвитковые замыкания;
• обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор «.

Принцип построения инверторов [ править | править код ]

Преобразование постоянного напряжения первичного источника в переменное достигается с помощью группы ключей, периодически коммутируемых таким образом, чтобы получить знакопеременное напряжение на зажимах нагрузки и обеспечить контролируемый режим циркуляции в цепи реактивной энергии. В таких режимах гарантируется пропорциональность выходного напряжения. В зависимости от конструктивного исполнения модуля переключения (модуля силовых ключей инвертора) и алгоритма формирования управляющих воздействий, таким фактором могут быть относительная длительность импульсов управления ключами или фазовый сдвиг сигналов управления противофазных групп ключей. В случае неконтролируемых режимов циркуляции реактивной энергии реакция потребителя с реактивными составляющими нагрузки влияет на форму напряжения и его выходную величину .

Инверторы напряжения со ступенчатой формой кривой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования формируются однополярные ступенчатые кривые напряжения, приближающиеся по форме к однополярной синусоидальной кривой с периодом, равным половине периода изменения выходного напряжения инвертора. Затем с помощью, как правило, мостового инвертора однополярные ступенчатые кривые напряжения преобразуются в разнополярную кривую выходного напряжения инвертора.

Инверторы с синусоидальной формой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования получают напряжение постоянного тока, значение которого близко к амплитудному значению синусоидального выходного напряжения инвертора. Затем это напряжение постоянного тока с помощью, как правило, мостового инвертора преобразуется в переменное напряжение по форме, близкое к синусоидальному, за счет применении соответствующих принципов управления транзисторами этого мостового инвертора (принципы так называемой «многократной широтно-импульсной модуляции»). Идея этой «многократной» ШИМ заключается в том, что на интервале каждого полупериода выходного напряжения инвертора соответствующая пара транзисторов мостового инвертора коммутируется на высокой частоте (многократно) при широтно-импульсном управлении. Причём длительность этих высокочастотных импульсов коммутации изменяется по синусоидальному закону . Затем с помощью высокочастотного фильтра нижних частот выделяется синусоидальная составляющая выходного напряжения инвертора. . При использовании однополярного источника постоянного напряжения (доступны уровни 0 и U_d, где U_d — напряжение постоянного тока, питающего инвертор) эффективное значение первой гармоники фазного напряжения U e f f ( 1 ) = 0.45 U d <displaystyle U_< m >^<(1)>=0.45U_< m >>При использовании двуполярного источника постоянного напряжения (доступны уровни 0, -U_d/2 и U_d/2) амплитудное значение первой гармоники фазного напряжения U m ( 1 ) = 0.5 U d <displaystyle U_< m >^<(1)>=0.5U_>соответственно, эффективное значение U e f f ( 1 ) = 0.35 U d <displaystyle U_< m>^<(1)>=0.35U_< m >>

Инверторы напряжения с самовозбуждением

Инверторы с самовозбуждением (автогенераторы) относятся к числу простейших устройств преобразования энергии постоянного тока. Относительная простота технических решений при достаточно высокой энергетической эффективности привело к их широкому применению в маломощных источниках питания в системах промышленной автоматики и генерировании сигналов прямоугольной формы, особенно в тех приложениях, где отсутствует необходимость в управлении процессом передачи энергии. В этих инверторах используется положительная обратная связь, обеспечивающая их работу в режиме устойчивых автоколебаний, а переключение транзисторов осуществляется за счет насыщения материала магнитопровода трансформатора. В связи со способом переключения транзисторов, с помощью насыщения материала магнитопровода трансформатора, выделяют недостаток схем инверторов, а именно низкий КПД, что объясняется большими потерями в транзисторах. Поэтому такие инверторы применяются при частотах f <displaystyle f>не более 10 кГц и выходной мощности до 10 Вт. При существенных перегрузках и коротких замыканиях в нагрузке в любом из инверторов с самовозбуждением происходит срыв автоколебаний (все транзисторы переходят в закрытое состояние).

Преобразователь входного напряжения 4…18 В в напряжение 800 В/10 мА

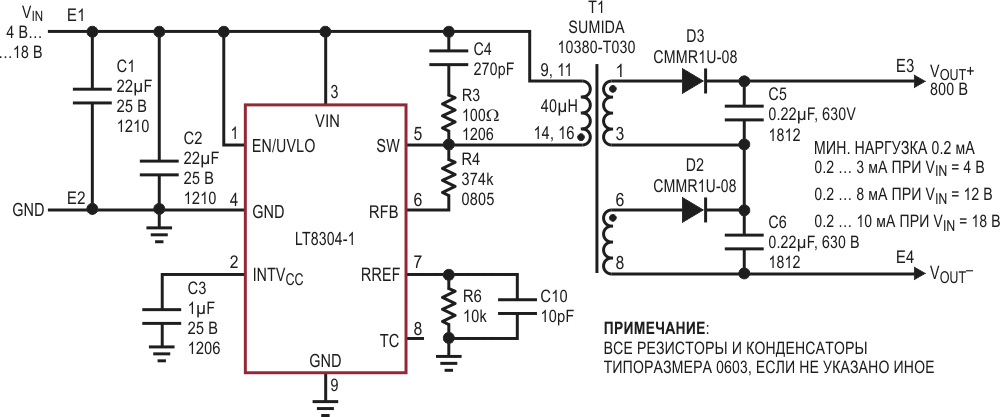

Рисунок 4.	Законченный изолированный обратноходовой преобразователь входного напряжения 4…18 В в напряжение 800 В/10 мА.

Схема, преобразующая напряжение от 4 В до 18 В в напряжение 800 В при максимальном выходном токе 10 мА, представлена на Рисунке 4. Пиковый КПД этого обратноходового преобразователя достигает 88.2% при входном напряжении 18 В и токе нагрузке 10 мА. Графики зависимости КПД от тока нагрузки для различных входных напряжений изображены на Рисунке 5, а Рисунок 6 позволяет судить о высоком качестве стабилизации выходного напряжения. Для этой схемы, так же как и для первой, требуется немного компонентов.

Рисунок 5.	Зависимость КПД схемы на Рисунке 4 от тока нагрузки при различных входных напряжениях.

Рисунок 6.	Зависимость выходного напряжения схемы на Рисунке 4 от тока нагрузки при различных входных напряжениях.

EMHP — СЕРИЯ

Особенности

• Приборы и световые индикаторы
• Дистанционное управление
• Защита от разрыва цепи
• Кнопка Вкл./Выкл. Совмещена с замком
• Принудительное воздушное охлаждение
• Дистанционное включение

Выходные характеристики

• Стабилизация по выходу: 0.1%
• Стабильность: 0.05%
• Рабочая температура: 0-50 °С полная мощность, показатели падают при температуре выше 50 °C.

Выходные характеристики

• Управление на лицевой панели и дистанционное управление сопротивлением, напряжением и током (стандарт) 0-5 В и 0-10 В (опция) RS232 и IEEE-488 (опция)
• Защита от перенапряжения (опция)
• Исполнение на несущем рельсе или роликах
• Аналоговые или цифровые приборы
• Цифровой программный интерфейс

Подробнее о серии на сайте производителя

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Испытание устройства (adsbygoogle = window.adsbygoogle || []).push({});

Следующая часть умножителя напряжения – высоковольтные диоды и конденсаторы, которые можно взять от компьютерного блока питания. Диоды нужны также высоковольтного типа. Их напряжение должно быть от 4 кВт. Такие элементы также можно приобрести в интернет–магазинах.

Корпусом может служить коробка от фонарика или плеера, но обязательно из диэлектрического материала: пластмассы, бакелита, стеклотекстолита.

Умножитель с высоковольтным преобразователем рекомендуется залить эбокситной смолой, расплавленным воском или термоклеем. Последний может сильно деформировать корпус, если не поместить его в емкость с холодной водой.

Электроды можно взять от обычной вилки. Шокер снабжен предохранительным выключателем для защиты от случайного включения. Для активации устройства его снимают с предохранителя. Загорается индикаторный светодиод, затем нажимают на кнопку.

Высоковольтный модуль — преобразователь напряжения успешно показывает работоспособность в электрошокере. Зарядное устройство построено на базе микросхемы, где на вход модуля подается напряжение в 5 вольт, на выходе в 3,6 вольта. Такая зарядка позволяет питать девайс от любого USB-порта.

С помощью припоя можно сделать защитные разрядники, ограничивающие длину дуги для безопасной работы высоковольтного преобразователя. Шокер готов.

Конструкция

Функционально ячейка состоит из двух частей: первая включает чоппер, инвертор и два трехфазных контактора, именно эта часть устанавливается в стойку, что обеспечивает удобство обслуживания и высокую ремонтопригодность. Внешний вид платы с указанными узлами показан на рис. 9а. На плате также располагаются установленные рядом с модулями IGBT конденсаторы звена постоянного тока. При сборке платы монтируются на изолирующих подложках, обеспечивающих напряжение изоляции между ячейками более 6 кВ. При установке ячеек в стойку индикаторные панели на краю платы должны обеспечивать обслуживающему персоналу хороший доступ к информации.

Вторая часть содержит сглаживающую индуктивность и трансформатор, устанавливаемые на выходе ячейки. Эти элементы монтируются в отдельных корпусах, размещаемых внутри преобразовательной станции в непосредственной близости от соответствующих ячеек и на одном уровне.

Пример конструкции инвертора, имеющего 5 уровней, приведен на рис. 9б. Стойка обеспечивает беспрепятственный доступ к ячейкам и простую и быструю их замену. Каждая ячейка может быть заменена и подключена к единой системе охлаждения и силовым цепям с помощью следующих соединений:

• DC-шина чоппера — 2 терминала;
• AC-выход инвертора — 3 терминала;
• питание платы управления и вентилятор (в режиме жидкостного охлаждения) — 3 терминала;
• радиатор жидкостного охлаждения — 2 терминала.
