Как переделать зарядное от сотового телефона на другое напряжение

Содержание

Простая технология модификации мобильного телефона «кнопочника»

Чтобы усовершенствовать мобильник, необходимо выполнить ряд простых действий. После обновления гаджета такие проблемы, как выход из строя гнезда для зарядки, путающиеся провода и прочее, станут несущественными.

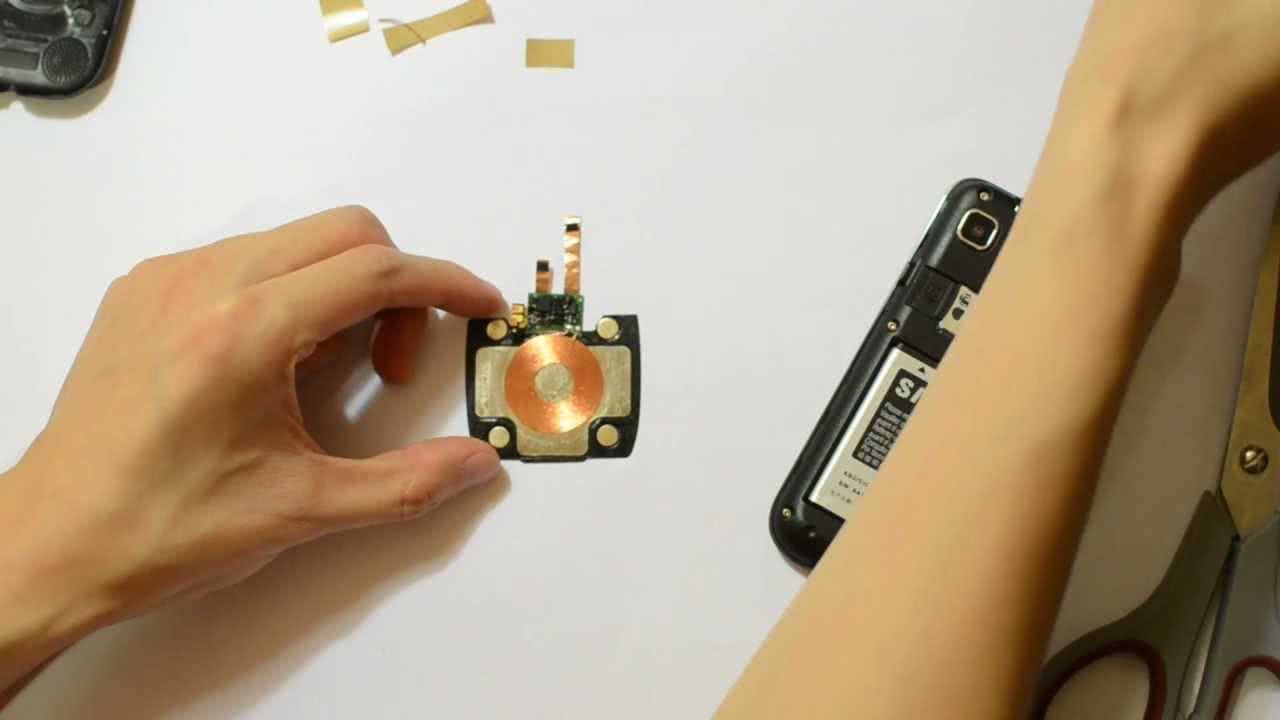

Для реализации беспроводной зарядки потребуется пара метров медной проволоки тонкого сечения. Проводник необходимо смотать в катушку. Оптимальное количество витков 15 шт. Спираль желательно закрепить посредством клея или двухстороннего скотча, чтобы сохранить её форму. При этом для пайки контактов оставляется несколько сантиметров проволоки. Для соединения с гнездом зарядного устройства применяется импульсный диод и конденсатор, прикрепляемые к разным концам.

С целью создания передающего контура беспроводной зарядки формируются витки размером 1,5 см. Диаметр катушки после скручивания должен составлять 10 см. Оба конца должны быть свободными. Остальная конструкция скрепляется при помощи изоленты или скотча.

Далее наматывается 30 витков более тонкого медного проводника для передатчика. Для замыкания контура применяются транзистор и конденсатор. Положив устройство, оснащённое под крышкой приёмника, в зоне передающего кольца вверх дисплеем, можно добиться беспроводной зарядки телефона.

Преимущества

  • Всегда на одном месте.
  • Не теряются.
  • Провода не перетираются.
  • Не спутываются.
  • Можно использоваться для разных устройств. Некоторые могут заряжать сразу несколько устройств одновременно.

Предыдущее преимущество используется для оснащения зарядками для телефона общественных заведений. То есть в скором времени вам не придётся везде таскать зарядное устройство с собой и искать кафе с розетками (столики рядом с которыми, как правило, всегда заняты; и надолго). Зато теперь придётся искать кафе с беспроводными зарядками. Которые, наверное, тоже будут заняты. Такова жизнь…

Если ваш смартфон не очень новый, у него могут износиться некоторые элементы в гнезде. Из-за этого тоже могут возникнуть проблемы: контакты просто не будут плотно соприкасаться друг с другом.

Общие сведения о процессе зарядки АКБ

Заряд автомобильного аккумулятора необходим при падении напряжения на клеммах менее 11,2 Вольта. Несмотря на то, что аккумуляторная батарея может запустить двигатель автомобиля и при таком заряде, во время длительной стоянки при пониженных напряжениях начинаются процессы сульфатации пластин, которые приводят к потере емкости АКБ.

Поэтому во время зимовки автомобиля на стоянке либо в гараже необходимо постоянно производить подзарядку аккумулятора, следить за напряжением на его клеммах. Более лучший вариант – снять аккумуляторную батарею, занести в теплое место, но все равно не забывать о поддержании его заряда.

Заряд аккумулятора ведется постоянным либо импульсным током. В случае зарядки от источника постоянного напряжения обычно выбирается ток заряда равный одной десятой от емкости АКБ.

Например, если емкость аккумуляторной батареи составляет 60 ампер-часов, ток заряда следует выбирать 6 Ампер. Однако, исследования показывают, что, чем меньше ток заряда, тем наименее интенсивно идут процессы сульфатации.

Мало того, существуют методы десульфатации пластин аккумулятора. Они заключаются в следующем. Сначала АКБ разряжается до напряжения 3 – 5 Вольт большими токами малой длительности. Например такими, как при включении стартера. Затем идет медленный полный заряд током около 1 Ампера. Такие процедуры повторяют 7-10 раз. Эффект десульфатации от этих действий есть.

Практически на таком принципе основаны десульфатирующие импульсные зарядные устройства. АКБ в таких приборах заряжается импульсным током. За период зарядки (несколько миллисекунд) на клеммы аккумулятора подается разрядный короткий импульс обратной полярности и более длительный зарядный прямой полярности.

Очень важно в процессе заряда не допустить эффекта перезаряда аккумуляторной батареи, то есть момента, когда он зарядится до предельного напряжения (12,8 – 13,2 Вольта в зависимости от типа АКБ). Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин

Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения

Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения.

Импульсный преобразователь напряжения MC34063

Долго выбирать драйвер для преобразователя напряжения не пришлось, так как выбирать то было особенно не из чего. На местном радиорынке по разумной цене (0,4$) я нашёл только популярную микросхему MC34063. Сразу купил парочку, чтобы выяснить, возможно ли как-либо принудительно отключить преобразователь, так как в даташите на данный чип такая функция не предусмотрена. Оказалось, что сделать это возможно, если подать на вывод 3, предназначенный для подключения частотозадающей цепи, напряжение питания.

На картинке типовая схема понижающего импульсного преобразователя. Красным отмечена цепь принудительного отключения, которая может понадобиться для автоматизации.

В принципе, собрав такую схему, уже можно запитать телефон или плеер, если, например, питание будет осуществляться от обычных элементов питания (батареек).

Я не буду подробно описывать работу этой микросхемы, но из «Дополнительных материалов» вы можете скачать и подробное описание на русском языке, и небольшую портативную программу для быстрого расчёта элементов повышающего или понижающего преобразователя, собранного на этой микросхеме.

Принципиальная схема

Рис. 1. Схема стабилизатора напряжения на +5В.

Рис. 2. Схема DC-DC преобразователя напряжения на микросхеме MC34063A.

Схема, показанная на рисунке 2 работает как импульсный источник, и при нормальном режиме работы рассеивает очень незначительную мощность.

Здесь совершенно нет ничего, чему требуется отвод тепла. Кроме того, что она имеет очень высокий КПД, такая схема позволяет собрать адаптер в виде очень легкой и компактной конструкции.

Конечно, есть и минус, — схема значительно сложнее, содержит много деталей, суммарная стоимость которых существенно больше цены КР142ЕН5А и пары конденсаторов.

Подключается «зарядка» к прикуривателю автомобиля. Диод VD1 на всякий случай защищает схему от неправильной полярности входного напряжения (вдруг прикуриватель меняли, и подключили неправильно). Стабилитрон VD2 — защита от коротких импульсов высокого напряжения, которые могут быть в сети не очень нового автомобиля.

На микросхеме А1 собраны основные узлы преобразователя, — генератор импульсов, регулятор их ширины и измерительный компаратор, сравнивающий выходное напряжениє с опорным, вырабатываемым внутренним стабилизатором микросхемы.

Вход компаратора, — вывод 5. На него подается напряжение с выхода схемы через делитель на резисторах R4-R6. Коэффициент деления зависит от положения движка подстроечного резистора R5. Этим резистором при настройке преобразователя устанавливают требуемое выходное напряжение (в данном случае это 5V).

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

  1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
  2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
  3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
  4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
  5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
  6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Что такое плата защиты?

Плата защиты (или PCB — power control board) предназначена для защиты от короткого замыкания, перезаряда и переразряда литиевой батареи. Как правило в модули защиты также встроена и защита от перегрева.

В целях соблюдения техники безопасности запрещено использование литиевых аккумуляторов в бытовых приборах, если в них не встроена плата защиты. Поэтому во всех аккумуляторах от сотовых телефонов всегда есть PCB-плата. Выходные клеммы АКБ размещены прямо на плате:

В этих платах используется шестиногий контроллер заряда на специализированной микрухе (JW01, JW11, K091, G2J, G3J, S8210, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.

Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны:

Если говорить об 18650, то они могут выпускаться как с платой защиты так и без нее. Модуль защиты располагается в районе минусовой клеммы аккумулятора.

Плата увеличивает длину аккумулятора на 2-3 мм.

Аккумуляторы без PCB-модуля обычно входят в состав батарей, комплектуемых собственными схемами защиты.

Любой аккумулятор с защитой легко превращается в аккумулятор без защиты, достаточно просто распотрошить его.

На сегодняшний день максимальная емкость аккумулятора 18650 составляет 3400 мА/ч. Аккумуляторы с защитой обязательно имеют соответствующее обозначение на корпусе («Protected»).

Не стоит путать PCB-плату с PCM-модулем (PCM — power charge module). Если первые служат только целям защиты аккумулятора, то вторые предназначены для управления процессом заряда — ограничивают ток заряда на заданном уровне, контролируют температуру и, вообще, обеспечивают весь процесс. PCM-плата — это и есть то, что мы называем контроллером заряда.

Надеюсь, теперь не осталось вопросов, как зарядить аккумулятор 18650 или любой другой литиевый? Тогда переходим к небольшой подборке готовых схемотехнических решений зарядных устройств (тех самых контроллеров заряда).

Как разобрать зарядное устройство телефона

Часть корпусов зарядных устройств собирается на винтах или саморезах. Но многие недорогие устройства заключаются в оболочку, которая просто склеивается.

Разрезание клеевого соединения.

Если возникла необходимость разобрать подобный адаптер, его придется разрезать по шву. Сделать это можно с помощью ножа или другого острого инструмента

Разрезать корпус надо с соблюдением мер предосторожности, чтобы нож не соскользнул и не нанес травму. Также надо следить, чтобы в процессе не повредить внутреннее содержимое

Корпус адаптера со снятой крышкой.

Если надо вновь собрать устройство после ремонта, его придется склеить. Это можно сделать дихлорэтаном или другим клеящим составом. В крайнем случае, можно замотать корпус изоляционной лентой, пожертвовав эстетикой.

Видео-пример вскрытия оригинальной зарядки Samsung ETA-U90E.

Описание и принцип работы пуско-зарядного устройства

Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.

Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:

В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:

Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.

Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.

Расчёт обмоток трансформатора

Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.

Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.

Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.

Расчёт выпрямителя

Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:

  1. Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
  2. Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
  3. Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
  4. Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
  5. Выключатель. Должен держать ток от 6 А.

Подбор сечения проводов

Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).

Главные причины выхода из строя

Замена разъема зарядки iPhone 5S, Nokia, Samsung и прочих разновидностей телефонов может потребоваться в нескольких случаях. К числу наиболее распространенных неисправностей относятся:

Механическое повреждение:

  • Неправильно вставлен штекер, и повреждение получили контакты.
  • Резко выдернут кабель питания из телефона.
  • Был вставлен инородный предмет.
  • Падение или удар о твердую поверхность.

Загрязнение. Пыль может попадать внутрь устройств. Также это могут быть чужеродные детали, которые мешают зарядке нормально работать.

Попала влага или жидкость. Залитый разъем нередко является неисправным. Это приводит устройство к поломке телефона.

Брак на производстве. Пути разъема не были пропаяны. Спустя некоторое время появляется неисправность.

Часто приходится сталкиваться с уже сломанным устройством для зарядки. Применять такое устройство или экспериментировать с ним невероятно опасно – можно сломать технику

Важно помнить, что замена разъема питания на телефоне включает в себя определенный перечень действий, в зависимости от типа телефона. К примеру, в аппаратах, изготавливаемых сегодня, все невероятно маленькое

Расположение у деталей плотное. Это несколько затрудняет ремонт.

Как устроен и работает аккумулятор

Весь широкий ассортимент аккумуляторной продукции работает по единому принципу преобразования энергии химических процессов в электрическую. Для ее протекания создана специальная конструкция.

Принципы устройства аккумулятора

Герметичный сосуд, который называют банкой, заполняют электролитом. В него помещают две отделенные друг от друга пластины из разных металлов, именуемых электродами. На них образуется разность электрических потенциалов, которая способна совершать полезную работу.


Для повышения мощности энергии банки с пластинами делают увеличенных размеров или подключают параллельными цепочками. Чтобы поднять выходное напряжение их соединяют последовательно. Такие конструкции называют аккумуляторными батареями.

Классификация

По видам электролита аккумуляторы делят на:

  • жидкостные;
  • гелевые.

По конструктивным особенностям жидкостные аккумуляторы разделяют на:

  • кислотные;
  • щелочные;
  • солевые.

Конструкции кислотных аккумуляторов используются относительно редко. Они могут встретиться в бюджетных моделях фонариков, где работают совместно с зарядным устройством.


Аккумуляторы щелочного типа, как правило, имеют повышенные габариты. Раньше их применяли для освещения в переносных фонарях, но сейчас подобные конструкции не удобны для работы и перестали применяться.


В мобильных устройствах для домашнего применения популярны модели аккумуляторов:

  • свинцово-кислотных (Pb+H2SO4);
  • никель-кадмиевых (Ni-Cd);
  • никель-цинковых (Ni-Zn);
  • никель-металл-гидридных (Ni-Mh);
  • литий-ионных (Li-ion);
  • литий-полимерных (Li-Pol)

Конструктивные особенности различных моделей

Типовое устройство батареи аккумуляторов, состоящей из отдельных банок с набором вставленных в них положительных и отрицательных пластин, последовательность их расположения можно наблюдать на примере кислотной аккумуляторной батареи.


Конструкции цилиндрических или «пальчиковых» моделей представлены разрезанным видом для литий-ионного аккумулятора с поясняющими надписями для каждого слоя.

Внешний вид аккумуляторов

Габариты и форма источников тока создаются для удобного их расположения в гнездах мобильных устройств, надежного питания потребителей, возможности быстрой зарядки.

Аккумуляторы могут иметь форму цилиндра или таблетки, как показано на фотографии для распространенных никель-кадмиевых устройств, которые собираются в блоки специальными перемычками.


Когда по условиям эксплуатации предпочтительнее получать питание от единого блока, то создают общий корпус. В него встраивают отдельные пальчиковые элементы, которыми за счет их параллельного и последовательного подключения, обеспечивают выходные характеристики по току и напряжению.

Такой принцип заложен в создание батареи аккумуляторов для ноутбука.


Для малогабаритных мобильных устройств создаются аккумуляторы в форме небольшого параллепипеда с закругленными краями. На одной из торцевых сторон у него смонтированы латунные площадки, обеспечивающие создание электрического контакта для источника и потребителей тока.

Самостоятельное изготовление автомобильного зарядного устройства

Теперь рассмотрим самые простые зарядные устройства, которые можно изготовить самому. Первым будет устройство, которое по принципиальной схеме очень сходно с описанным.

На схеме обозначено: S1 — выключатель питания (тумблер); FU1 — предохранитель на 1А; T1 — трансформатор ТН44; D1-D4 — диоды Д242; C1 — конденсатор 4000 мкФ, 25 В; A — амперметр на 10А.

Итак, для изготовления самодельного зарядного устройства понадобиться понижающий трансформатор ТС-180-2. Такие трансформаторы использовались на старых ламповых телевизорах. Его особенностью является наличие двух первичных и вторичных обмоток. При этом каждая их вторичных обмоток на выходе имеет по 6,4 В и 4,7 А. Поэтому чтобы добиться необходимых для зарядки АКБ 12,8 В, на которые способен этот трансформатор, нужно произвести последовательное соединение этих обмоток. Для этого используется короткий провод с сечением не менее 2,5 мм. кв. перемычкой соединяется не только вторичные обмотки, но и первичные.

Видео: Самое простое зарядное устройство для АКБ

Далее потребуется наличие диодного моста. Для его создания берутся 4 диода, рассчитанных на силу тока не менее 10 А. Эти диоды можно закрепить на текстолитовой пластине, а затем произвести правильное их соединение. К выходным диодам подсоединяются провода, которые устройство и будет подключаться к АКБ. На этом сборку прибора можно считать завершенной.

Теперь о правильности процесса зарядки. При подключении устройства к аккумулятору, нельзя перепутывать полярность, иначе можно вывести из строя и батарею, и прибор.

При подключении к АКБ, устройство должно быть полностью обесточено. Включать его в сеть можно только после подсоединения к батарее. Отключать от батареи его тоже следует после отключения от сети.

Сильно разряженную батарею нельзя подключать к прибору без средства, понижающего напряжение и силу тока, иначе прибор на АКБ будет подавать ток высокой силы, который может навредить батарее. В качестве понижающего средства может выступать обычная 12-вольтовая лампа, которая подсоединяется к выводным клеммам перед АКБ. Лампа при работе устройства будет гореть, тем самым частично забирая на себя напряжение и ток. Со временем, после частичной зарядки батареи, лампу из цепи можно исключить.

При зарядке периодически нужно проверять степень зарядки батареи, для чего можно воспользоваться мультиметром, вольтметром или нагрузочной вилкой.

Полностью заряженная батарея при проверке на ней напряжения должна показывать не менее 12,8 В, если значение ниже – требуется дальнейшая зарядка, для доведения этого показателя до нужного уровня.

Видео: Зарядное устройство для автомобильного аккумулятора своими руками

Поскольку данная схема не имеет защитного корпуса, не стоит оставлять устройство без присмотра во время работы.

И пусть этот прибор не обеспечивает оптимальные 13,8 В на выходе, но для подзарядки аккумулятора вполне годиться, хотя примерно через два года пользования батареей все же понадобиться выполнить ее зарядку заводским устройством, обеспечивающим все оптимальные параметры для зарядки батареи.

Ответы на 5 часто задаваемых вопросов

Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.

Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты

Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.

Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.

По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.

Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора

Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

FAQ

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Заключение

Нужно помнить о том, что приемник будет присоединен к реальному, достаточно дорогому устройству–потребителю. Поэтому, перед присоединением нужно мультиметром проверить полярность на выходах приемника и наличие необходимого напряжения при работе собранной схемы – оно должно быть в пределах 4-5В.

Также нужно определиться, как подключать потребителя. Здесь два варианта – или напрямую к аккумулятору, но в этом случае не будет видно, заряжен он уже или нет при выключенном устройстве, или в штатный разъем питания. В обоих случаях обязательна проверка полярности и допустимых токов! Цена упущения – последующая функциональность мобильного устройства.

Дополнительную информацию о предмете статьи можно узнать из файла «Как сделать зарядное устройство». А также в нашей группе ВК публикуются интересные материалы, с которыми вы можете познакомиться первыми. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение хочу выразить благодарность источникам, откуда почерпнут материал для подготовки статьи:
