Антенна 4g lte для модема своими руками

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Что собой представляет антенна Харченко

По внешнему виду это двойной квадрат, позади которого расположена решётка, или сплошной рефлектор. Изначально ещё в 1961 г. Константин Харченко спроектировал её для приёма телевизионного сигнала в дециметровом диапазоне. Однако впоследствии его изобретение модернизировалось, и сейчас подобные антенны используются для принятия сигналов в сетях 3G (сотовая связь) и даже Wi-Fi.

ФОТО: itmaster.guruВот такой аккуратной может быть антенна Харченко, изготовленная своими руками

Некоторые считают: для того чтобы изготовить антенну Харченко, достаточно выгнуть медную проволоку зигзагообразно, однако это заблуждение. Чтобы она работала, требуется произвести определённые расчёты. Все вычисления можно сделать согласно формул, о которых мы поговорим немного позже, или же воспользоваться онлайн-калькуляторами, которые несложно найти в сети интернет.

ФОТО: forum.rcdesign.ruНекоторые утверждают, что круг намного лучше квадрата улавливает сигнал, хотя это спорно

Антенна харченко для цифрового тв своими руками

Антенна с медной обмоткой

Собирается с медной обмоткой антенна для 3G-модема своими руками домашних условиях не сильно просто. С этой целью вибратор подбирается прямоугольной формы. При этом боковые стойки его должны быть загнуты. Все это необходимо для того, чтобы лучше улавливать сигнал. Непосредственно центральный штырь нужно устанавливать на пластине. С этой целью в ней следует сделать отверстие небольшого размера. После этого для фиксации штыря используется паяльная лампа.

Обмотка в данном случае должна располагаться на нижней мачте. На этом этапе проволоки нужно заготовить довольно много. Непосредственно передача сигнала должна осуществляться через диффузор. Устанавливается он, как правило, с лучевым транзистором

Подсоединение антенны важно выполнять только через расширитель. В основном он в магазинах продается с медными контактами

Чтобы закрепить антенну на крыше или стене, важно приобрести металлические дюбеля. Также у основы мачты требуется приварить опору.

Антенна для 3g модема: лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
Коаксиальный кабель сопротивлением 50 или 75 Ом;
Разъём для подключения антенны к модему;
Кусок фольги или DVD-диск в качестве рефлектора;
Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

Медная проволока или провод;
Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
Коаксиальный кабель с сопротивлением 75 Ом;
Короткая металлическая трубка, в которую можно продеть кабель;
Разъём для подключения антенны к модему;
Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

Поищите в Интернете схему Bi-Loop антенны для 3g модема — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
Запаять трубку и оплётку кабеля;
Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

МИМО

Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.

При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.

Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам

Усилитель

Для выбора максимально эффективного по всем показателям усилителя интернет-сигнала 3G, 4G для дачи или дома нужно знать основные отличия и типы существующих приборов.

Усилители, производимые или созданные вручную, по своим характеристикам делятся на два различных вида:

Активные. Данные устройства работают за счет усиления сотового сигнала с помощью специального оборудования: репитера, усилителя, ретранслятора;
Пассивные. Данный тип представляет собой усилитель сигнала сотовой связи, в котором отсутствует активное устройство. Он основывается на применении различного типа антенн и пассивного ретранслятора.

Простые и MIMO

Если просто расшифровать название технологии, то получится «наличие нескольких каналов входа и выходы данных». Следует внимательно подбирать такие усилители, в связи с тем, что не все операторы, предоставляющие передачу данных, поддерживают этот формат. Подобные приборы дают возможность получить намного большую скорость работы в Сети, которая достигает до 100 Мбит/с. Подобные усилители состоят из двух антенн, которые смонтированы в одном корпусе на небольшом расстоянии. Одновременно работают обе части, каждая из которых передает информацию по отдельному проводу.

Обратите внимание! Именно такой принцип работы обеспечил столь высокую скорость передачи данных

Уличные или внешние

Данная категория представляет собой более улучшенные и современные антенны для усиления сигнала. Принцип их работы заключается в установке антенны снаружи и подключения ее к внутреннему модему или другому принимающему данные устройству. В основном такая система подразумевает работу без усиливающего прибора или репитера.

Комнатные

Это простая антенна, которая повышает скорость и стабильность соединения, однако устанавливается внутри помещения. Данное устройство является так называемым рефлектором-отражателем и имеет выход сразу на модем через провод USB. Реальное улучшение качества сигнала можно получить только за счет установки комнатной антенны на подоконник у окна, иначе она будет ловить сигнал почти так же, как и любой телефон пользователя. Если разобрать пластмассовый корпус устройства, то можно увидеть тонкую фольгу. Эффективность такого прибора вызывает сомнения.

Обратите внимание! Использование комнатного усилителя равноценно простой установке модема на подоконник. Эффективность антенны немного выше только благодаря большему размеру приемника

Встроенные устройства

До сих пор все перечисленные усилители работали в виде комплекта отдельных устройств, которые в сборе образуют систему. В представленном случае получается отдельный интернет-центр, где в одном приборе заключены антенна, модем и усилитель. Кроме этого, в них входят роутеры, которые после приема и усиления сигнала раздают их на несколько девайсов пользователя.

Всенаправленные, направленные, секторные

Как можно понять из названий, это типы антенн и усилителей с возможностью направления в одну сторону или устройства, способные осуществлять прием сигнала одновременно с нескольких сторон.

Узкополосные и широкополосные

Разница заключается в том, что узкополосные способны работать только в одном диапазоне частот. Аналогичные широкополосные принимают сигнал в нескольких, а также автоматически переключаются между диапазонами и обеспечивают более стабильную передачу данных.

Репитеры

Обратите внимание! Репитер является дополнением к антенне. Он может помочь там, где работы простой антенны не всегда хватает для улучшения сигнала

Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов. Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы.

Простые и сложные методы улучшить сигнал своими руками

Если есть ощутимые проблемы с приемом 3G или 4G сигнала, то лучше сразу озаботиться покупкой стандартного удлинителя с USB-переходником. Обычно размеры кабеля составляют 3-5 метров, и этого достаточно, чтобы организовать даже внешнюю антенну, не говоря уже о простом поиске места для расположения модема, где он без дополнительных средств будет неплохо «ловить».

Если такое место не найти, то нередко приходится прибегать к усилению слабого сигнала. Для этого могут подойти любые подручные средства. Умельцы способны сделать неплохие антенны из жестяных банок, металлических листов или даже обычной проволоки.

Маленькие хитрости

Как понятно, если хитрости маленькие, то они не требуют больших затрат времени и сил, но и эффект от них будет слабо ощутим.

Например, один из народных методов говорит, что модем лучше на 10-15% начинает ловить сеть LTE, если расположить устройство рядом с обычными колонками для ПК. Правда, колонки начнут издавать характерное жужжание и потрескивание, но от него легко избавиться, если понизить звук до минимума.

Еще один способ — прокинуть 3G-модем поближе к плоским металлическим объектам. При удачном стечении обстоятельств, сигнал будет отражаться от поверхности и концентрироваться на принимающем устройстве. Но стоит сразу отметить, что поймать нужное положение часто сложно. А нередко и уровень сигнала может в один день быть хорошим, а потом резко ухудшиться.

Простые усилители сигнала

Иногда простых мер поиска удачного места явно недостаточно. Тогда можно прибегнуть к способам для усиления слабого 3G-сигнала. Основное правило, которому нужно следовать — это использование металлических отражателей радиоволн. Только металл может обеспечить повышение эффективности приема данных модемом.

Принцип сборки простой антенны для усиления сигнала потребует поиск рефлектора (отражателя), проведение кабеля до того места, где вышка ловится лучше всего, а также возможность заизолировать устройство, чтобы можно было его использовать в любую погоду.

Для рефлектора хорошо подходят жестяные банки. Эффективность их использования повысит качество работы 3G-модема на 20-40%. Главная задача будет заключаться в поиске нужного вектора приема волн. Обычно самое удачное место вычисляется быстро методом подбора наилучшего положения.

Обычная жестяная банка с вырезом для 3G-модема

Приемное устройство закрепляется ближе к основанию банки. Можно сделать так, чтобы оно легко вынималось и вставлялось, а можно использовать клей или герметик.

Еще один легкий метод усиления сигнала у 3G-модема — это использование обычного, старого CD-диска. Можно для улучшения эффекта обмотать его фольгой — такой рефлектор будет отражать еще больше радиоволн и передавать их на устройство.

Легкое крепление к диску и удлинитель — готовая антенна

Чуть посложнее, но эстетичнее и эффективнее можно сделать 3G-модем по типу спутниковой антенны. Обычно для этой цели лучше всего подойдет старый монитор.

Красивая и тонкая работа с хорошим сигналом

Если же сигнал совсем слаб, то некоторые умельцы научились приспосабливать внешние антенны или делать их самостоятельно. Одной из таких является антенна Харченко

Ее можно собрать самому, но важно соблюдать заданные параметры, чтобы ловить именно те волны, на которых осуществляется трансляция пакетных данных

Так выглядит конструкция антенны Харченко

В интернете приводится много сведений о том, какие размеры соблюдать при сборке антенны. Есть даже специальные калькуляторы, где рассчитываются размеры граней ромбов для нужной длины волны. Но по факту мобильный интернет может передаваться с волнами небольшой погрешности по длине. И многие пользователи отмечают, что приходится менять размеры граней ромба антенны несколько раз, прежде чем получится усилить сигнал. Но работа, как правило, стоит затраченных нервов и сил, так как на выходе получается качественная антенна с хорошими характеристиками.

Антенна Харченко тем хороша, что она в идеале должна подсоединяться к внутренней антенне модема, чем и усиливает сигнал. Но даже если не пытаться проникнуть внутрь устройства, можно провод на выходе просто обмотать вокруг модема. Это тоже позволит добиться серьезных успехов по усилению сигнала любого 3G-модема.

Принцип работы антенны

Проверено – работает

3G и 4G сигналы собой представляют радиоволны определённой частоты. Антенна разработана таким образом, что находящиеся на чётко определённых местах элементы, резонируют с длиной того или иного сигнала и усиливают.

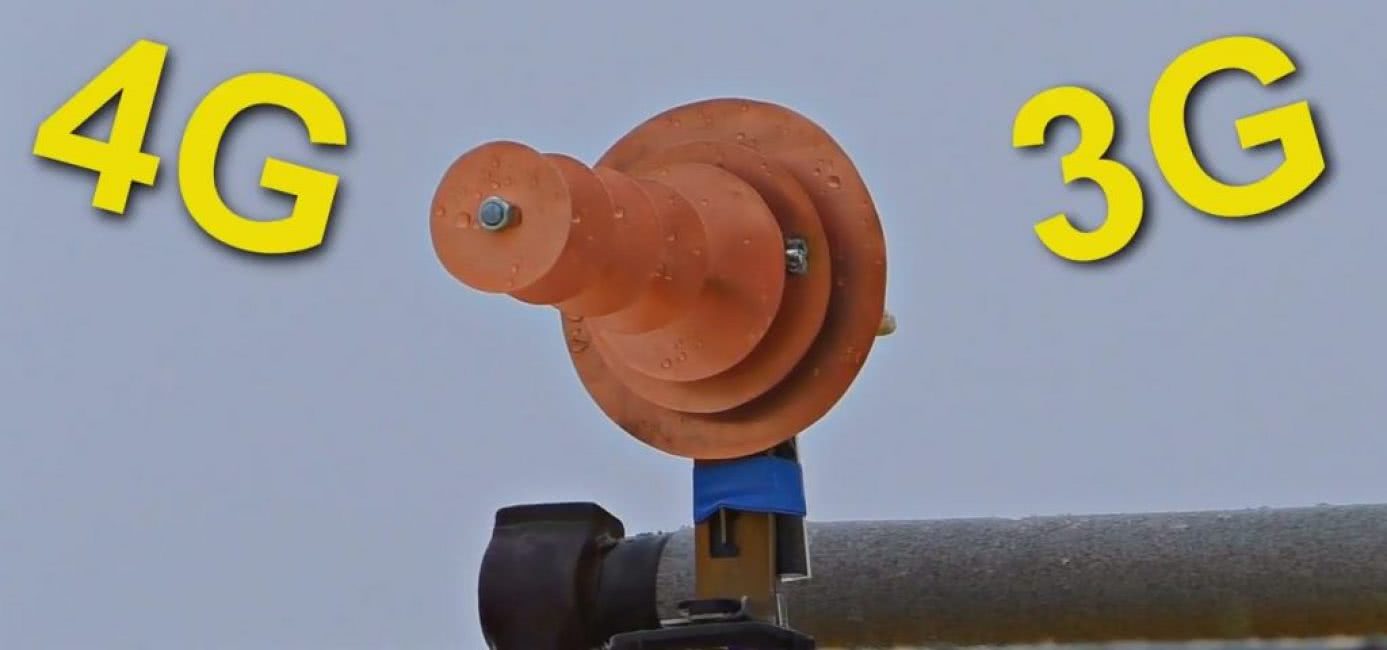

Антенна-пушка состоит из 6ти круглых медных элементов, закреплённых на резьбовой втулке, на определённом расстоянии друг от друга. Расстояние высчитывается исходя из длины того или иного радиосигнала. Первые четыре круга (меньшие по диаметру) входят в резонанс с радиоволной и её усиливают. Последний, самый большой круг отражает радиоволну обратно, и та аккумулируется на предпоследнем медном элементе.

С него-то и снимается несущий сигнал и по кабелю подаётся на 3G-адаптер. В целях дополнительного усиления, а также для придания устойчивости сигнала, к антенне присоединяют два коаксиальных кабеля.

Для каждой частоты требуется соблюдать свои размеры. Алгоритм их определения мы рассматривать не будем, а сразу предоставим полученный результат вычисления. На рисунках ниже указаны схемы сборки антенны с размерами под разные частоты радиоволн.

Иногда бывает, что узнать частоту радиосигнала для того или иного региона не представляется возможным. Тогда можно использовать схему для наиболее используемой частоты: 2100 МГц.

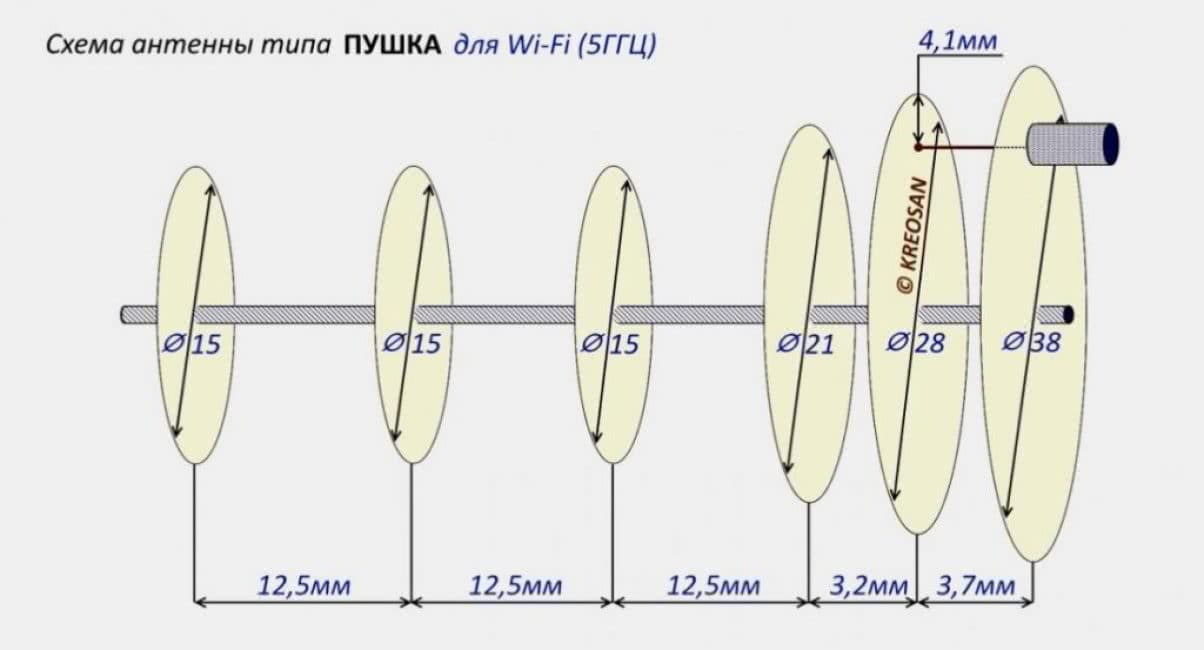

5ГГц

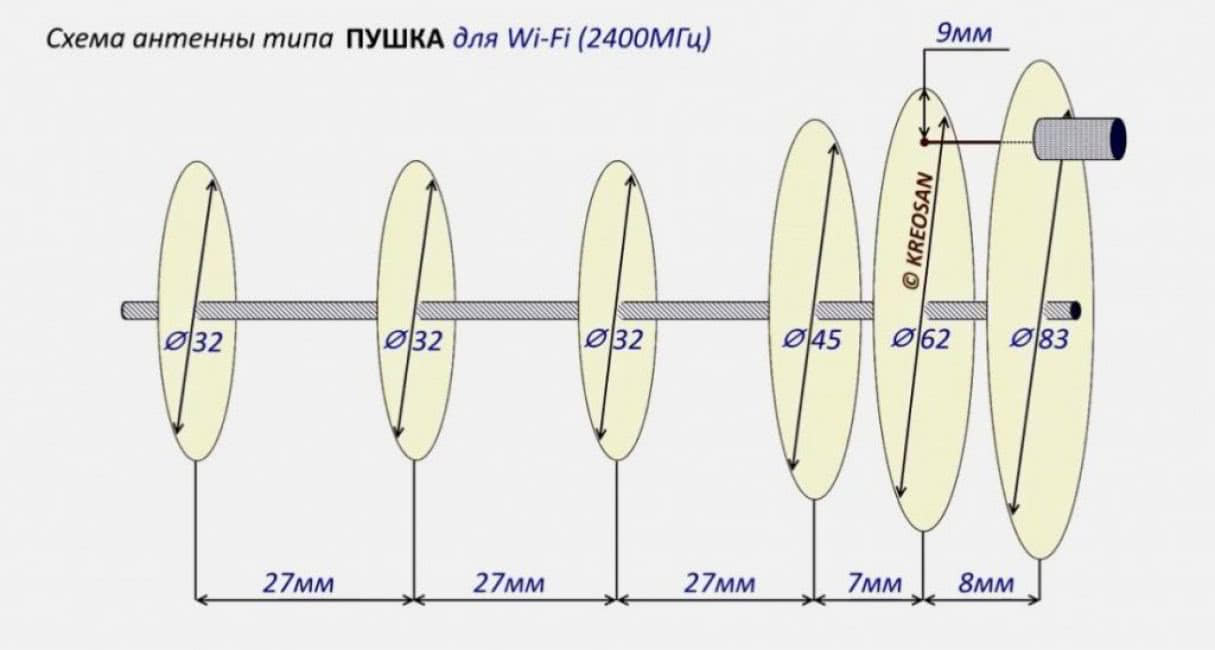

2400 МГц

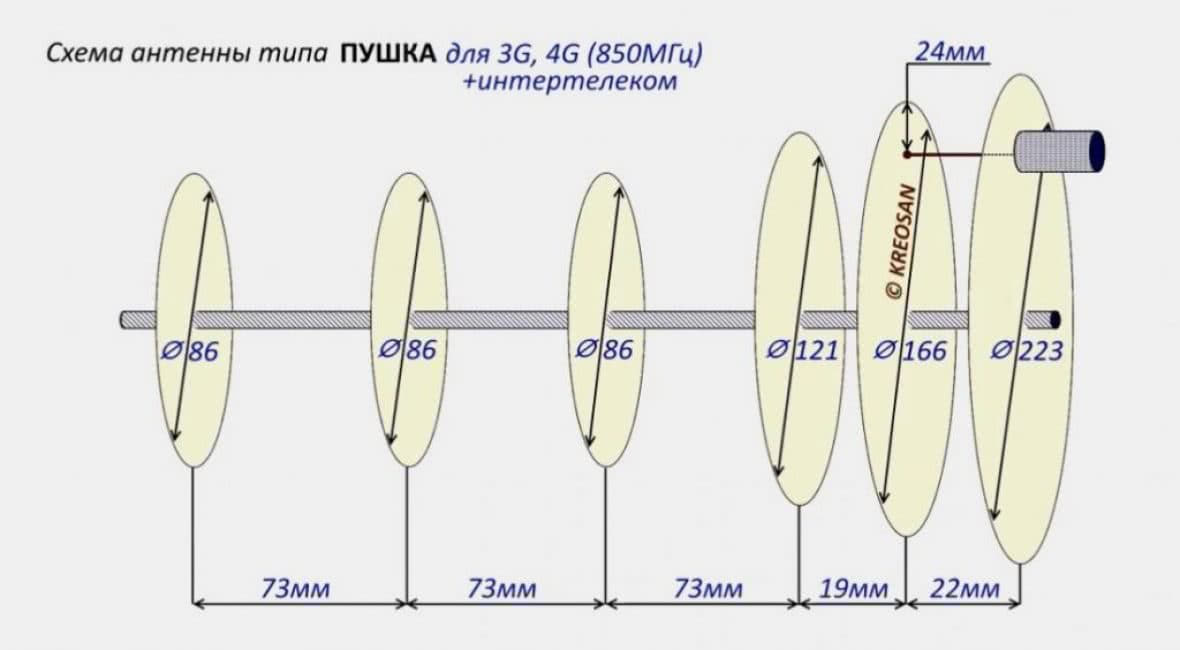

850 Мгц

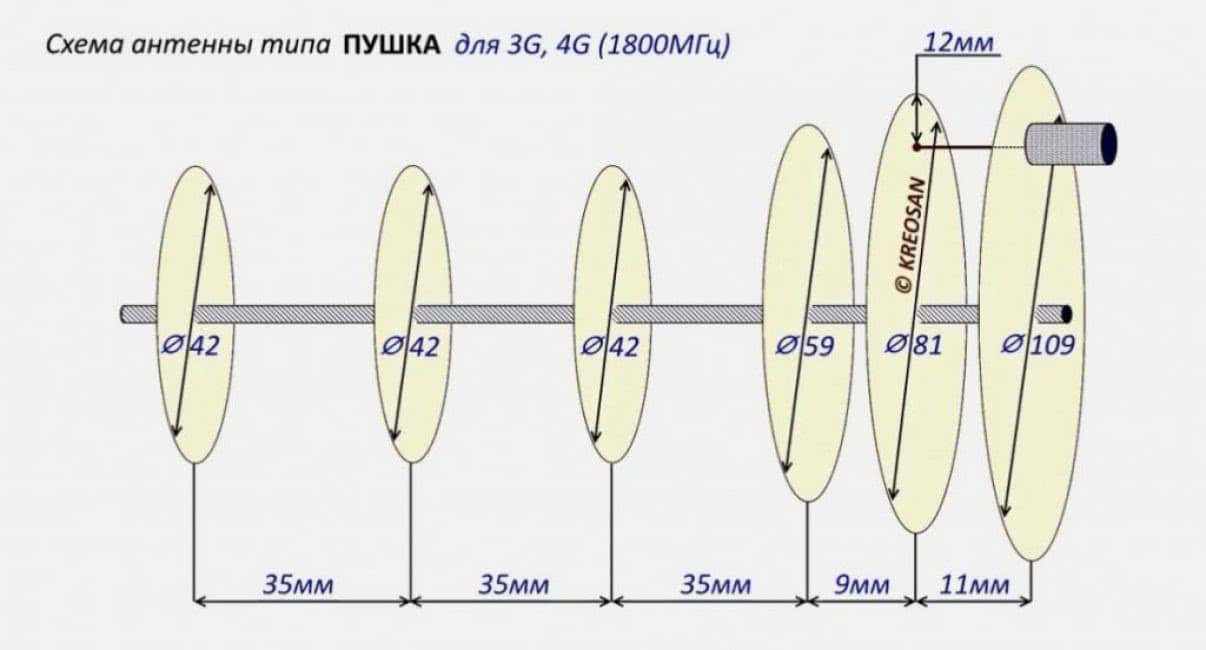

1800 МГц

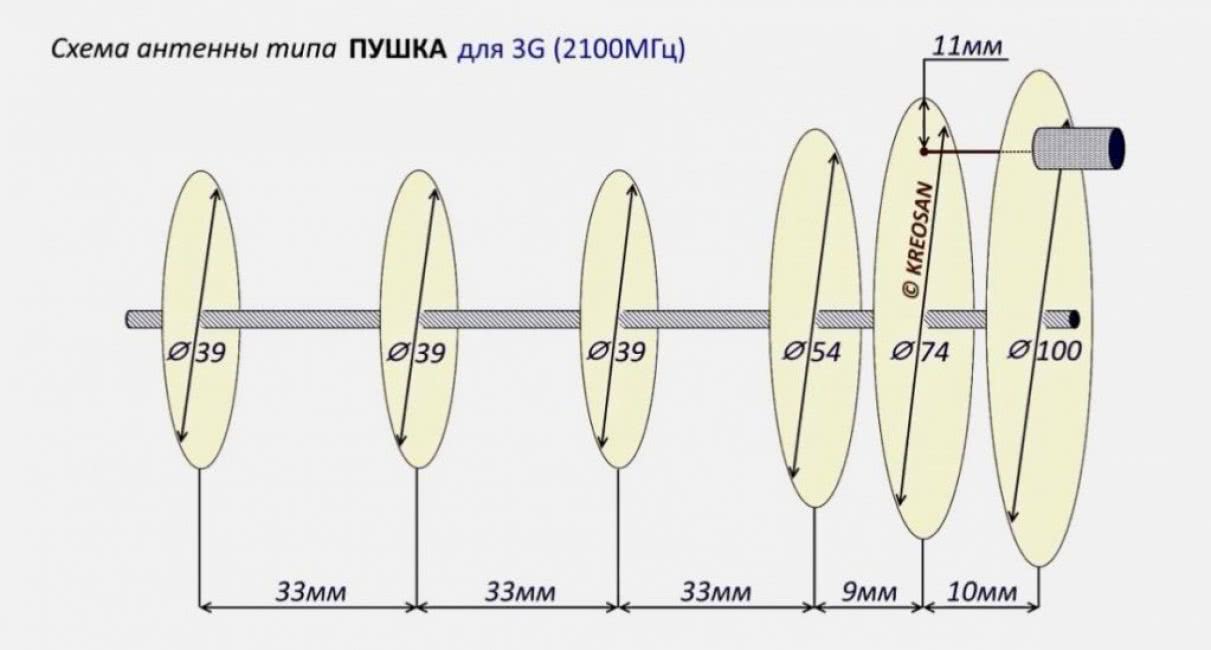

2100 МГц – самая распространенная частота радиосигнала

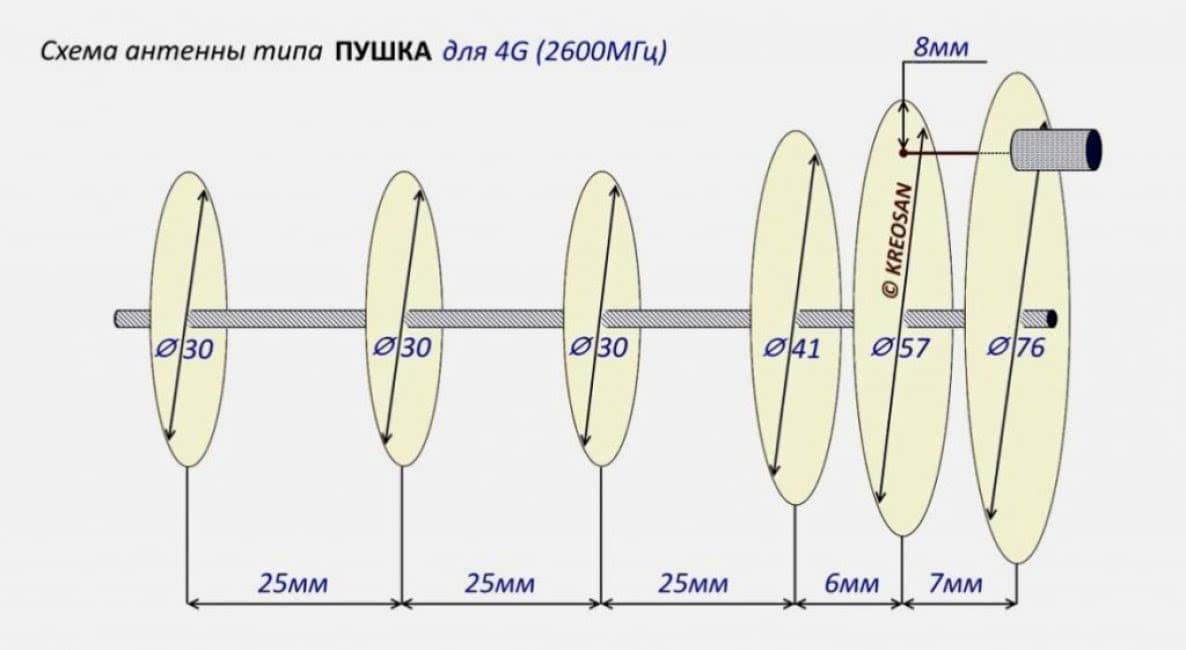

2600 МГц

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

В каких случаях нужна антенна для модема

Антенна улучшит мобильный интернет, если на значке сигнала присутствуют два или вообще одно деление. Комплектующие внешней антенны будут улавливать сигнал там, где встроенная антенна этого сделать не может. Если сигнала вовсе нет, есть вероятность, что даже внешняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём сбоку для подключения кабеля от внешней антенны

Если проблема только в скорости — делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

3 KROKS RK1800-60

Модель KROKS RK1800-60 относится к бустерам начального ценового диапазона, тем не менее, при наличии уверенного сигнала в зоне расположения внешнего блока она отлично решает проблему постоянных провалов сотовой связи стандарта GSM и LTE. Площадь покрытия ограничивается 200 кв. м., и производитель рекомендует ее использовать в автомобилях, малометражных квартирах и на дачах.

Репитер оснащен индикаторами, позволяющими выявить и своевременно устранить «закольцовку» сигнала. Предусмотрена и система авторегулировки коэффициента усиления, а для более точной настройки – ручное управление. Так производитель предупреждает появление помех в общем для всех абонентов радиоканале и тем самым оберегает своих покупателей от административных наказаний.

Модификации с фидером

Делается данного типа антенна для 3G-модема своими руками при помощи вибратора. Его необходимо устанавливать только прямоугольной формы. При этом стойки для него делаются алюминиевые. В данном случае фидер устанавливается на пластину. При этом центральная часть должна длину иметь около 2,4 см. Боковые стойки в этой ситуации подбираются небольшой толщины.

Транзисторы для принятия сигнала, как правило, используются лучевого типа. В среднем частота такой антенны колеблется в районе 400 Гц. Дополнительно следует учитывать, что модуляторы для модели подходят только широкополосные. В свою очередь, преобразователи используются самые разнообразные. Если рассматривать модель с регулятором, то модулятор целесообразнее подбирать аналогового типа. С этой целью на пластине проделываются два отверстия, которые понадобятся для фиксации устройства

Однако перед этим важно закрепить непосредственно диффузор. Следующим шагом устанавливаются проводники для подсоединения

Установка и подключение Wi-Fi-антенны

Перед монтажом Wi-Fi-антенны нужно определиться с местом, где она будет установлена, и проверить наличие крепёжных элементов. При наличии в комплекте необходимой фурнитуры выполняется монтирование антенны с соблюдением следующих основных правил:

для наилучшего качества сигнала устанавливать комнатный усилитель рекомендуется в пределах прямой видимости роутера;
учитывать наличие преград (стен, перекрытий, мебели), а ещё лучше — расположить антенну над уровнем мебели. Идеальным вариантом для жилого помещения являются потолочные антенны, внешне напоминающие плоский плафон светильника;
не устанавливать антенну вблизи окон и зеркал. Они способны отражать сигнал, образуя за собой мёртвые зоны.
для наружных антенн проверить наличие встроенной грозозащиты, при отсутствии приобрести отдельное специальное устройство. Самодельные устройства при отсутствии громоотвода следует заземлить.

После установки антенна подключается к роутеру или точке доступа. Тип соединения зависит от модели маршрутизатора. Если роутер имеет съёмные антенны, то открутив их, можно освободить разъёмы для подключения заводского или самодельного усилителя. Также просто можно подключить усилитель к роутеру, имеющему специальное гнездо под внешнюю антенну. Дополнительно при этом (в случае, если разъёмы окажутся несовместимы) может потребоваться переходник или так называемый разъём-коннектор N-типа.

В зависимости от конструкции антенны, её можно подключить к роутеру напрямую через универсальный разъём SMA (MMCX) либо с помощью кабеля, обжатого разъёмом N-Male и подсоединяющегося к антенному разъёму N-Female. При отсутствии такого кабеля в комплекте его можно сделать самостоятельно, используя телевизионный кабель типа RG-6U и переходник N (Male) — F (Female).

Высокочастотный переходник для Wi-Fi-антенны оснащён с одной стороны штекером типа N (male), а с другой — гнездом типа F (female)

Гораздо сложнее подключить антенну к роутеру, не имеющему выхода под внешнюю антенну. В таком случае придётся раскручивать корпус маршрутизатора, удалять припаянную штатную антенну и на её место припаивать новую. Выполнение этих манипуляций требует определённых знаний и сноровки, зато избавит от необходимости подбирать разъёмы и переходники.

Когда процесс подключения антенны завершён, останется настроить роутер на работу с внешней антенной. Для этого нужно проделать следующие действия:

Скачать и установить на ПК или ноутбук, подключённый к роутеру, специализированную утилиту WinBox.
Запустив программу, перейти в боковом меню в раздел Wireless → Wireless Tables → Interface, где выбрать подключение wlan 1.
В появившемся окошке перейти во вкладку HT.
В выпадающем списке напротив пункта Antenna mode выбрать режим antenna b.
Сохранить настройки и перезагрузить роутер.

После этого внешняя антенна станет работать параллельно со штатными антеннами роутера. При желании можно отключить антенны маршрутизатора, оставив функционировать только внешнюю. Для этого во вкладке HT нужно убрать галочки с полей chain0, после чего сохранить изменения.

Завершив настройку роутера можно приступать к тестированию антенны. Данный процесс можно выполнять вручную или с помощью предназначенных для этого программ. При ручном тестировании уровень сигнала и скорость Wi-Fi-соединения проверяются после каждого поворота антенны или изменения угла наклона. При использовании утилит, например, приложения Homedale, сбор информации о показателях Wi-Fi-сети производится автоматически. Среди параметров, отображающихся в окне программы, основное значение для пользователя представляют пункты Signal Strength (уровень сигнала в dBm) и Bitrates (скорость передачи данных в бит/с). Чем ниже значение Signal Strength и выше Bitrates, тем качественнее сигнал.

Программа Homedale обнаруживает все точки доступа, которые находятся в пределах досягаемости Wi-Fi-устройства, и отображает их состояние и уровень сигнала

При использовании дома Wi-Fi-роутера пользователи часто сталкиваются с тем, что сигнал беспроводной сети неустойчивый или не достаёт до некоторых комнат. Исправить ситуацию поможет подключение дополнительного устройства в виде внешней антенны. Выбрав нужный тип антенны (направленную или всенаправленную) можно не только усилить сигнал, но и значительно расширить зону покрытия.
