Антенна харченко для приема цифрового тв своими руками (расчет калькулятором)

1 И многим приходит в голову сделать усилитель 3G модема своими руками

Если 3G «ловит», тогда есть возможность получения стабильной связи. В статье рассмотрим, как устанавливается внешняя антенна для 3G модема, которая так же характеризуется, как усилитель сигнала для 3G модема. Как собрать ее из подручных материалов и усилить сигнал сети.

Антенна для 3G модема, купленная в магазине, не является хорошей идеей, так как стоит дорого и подойдет далеко не каждому и не у всех есть разъем для подключения антенны. Кроме того, адаптер для модема иногда стоит столько же, сколько и сам модем.

Основным критерием эффективности любого решения нужно считать не проценты, отображаемые управляющей программой модема, не количество «палок» на индикаторе и децибел, а увеличение скорости доступа.

Однако для подтверждения правильности выбора можно воспользоваться этими критериями. Надо заметить, что возможность подключения к интернету 3G зависит от многих факторов — занятость слотов, активность абонентов, состояние погоды, расстояние до базовой станции. В данном случае действия направлены на улучшение только одного.

Эффективность антенны можно проверить следующим образом — включать режим 3G и посмотреть, ловит ли он. Если нет, то передачи данных, соответственно, тоже нет.

При этом уровень сигнала может быть и отличным, и слабым. Отличный уровень означает, что работает только 2G подключение.

1.1 Усилитель сигнала для 3G модема

Самый простой вариант — около четырех витков медной проволоки, которые нужно намотать на модем. Умельцы советуют намотать провод на самый конец модема, где находится встроенная антенна.

Такая конструкция из проволоки похожа на искусство — подобрать количество витков, толщину провода, длину свободного конца антенны нужно для каждого отдельного модема и места. Например, лишний виток может не улучшить, а только ухудшить сигнал.

Второй вариант — воспользоваться дуршлагом или кастрюлей. Любители экспериментов, которых низкая скорость интернета уже довела до бешенства или отчаяния, способны смастерить весьма необычные конструкции в виде кастрюль, экранов и спутниковых тарелок.

Поймать сигнал 3G при помощи кастрюли проще, чем с помощью провода, но времени это займет больше.

Третий вариант — использовать предметы промышленного изготовления. Тем, кому не жалко денег в пределах 500 рублей, можно провести эксперименты с этими предметами. Однако такие агрегаты не сильно отличаются от проволоки по качеству.

Иногда в комплекте с модемом прилагается кабель-удлинитель с кусочком скотча для того, чтобы закрепить его на стену или окно. Такой вариант можно встретить в руководстве у операторов. Качество его можно сравнить с качеством проволоки.

4. Усиление сигнала 3G при помощи репитера.

Помимо кустарных способов усиления слабого сигнала мобильного интернета существуют и другие, более эффективные и технологичные. Речь пойдет о репитерах, при помощи которых можно добиться максимального увеличения скорости 3G и покрытия уверенной связью в пределах всей квартиры, дома или дачи.

Репитер 3G это усилитель сигнала сотовой связи и интернета для дачи, квартиры, офиса или дома, который усиливает слабый сигнал, поступающий от базовой станции. Это микроволновое оборудование, которое выпускают несколько компаний в России. Считается, что VEGATEL производит наиболее качественное и надежное оборудование, лучшее по сочетанию цена/качество.

Для самостоятельного усиления сигнала 3G модема понадобится комплект VEGATEL 3G-kit, в который входят:

• уличная антенна, которая улавливает сигнал 3G;
• репитер, который усиливает этот сигнал;
• комнатная антенна, которая передает усиленный сигнал на устройства абонентов, которые находятся в поле её действия;
• коаксиальный кабель с разъемами, для коммутации всех элементов системы;
  набор крепежа.

При помощи этого оборудования вы можете получить максимально возможную скорость 3G модема и уверенную голосовую связь на телефонах абонентов. А еще можно подключить 3G модем к wi-fi роутеру и раздать мобильный интернет на весь дом или квартиру

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

• Медная проволока или провод;
• Рефлектор – плоская длинная консервная банка, кусок фольги и т.д;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Короткая металлическая трубка, в которую можно продеть кабель;
• Разъём для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

• Поищите в Интернете схему Bi-Loop антенны для 3g модема – на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
• Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
• Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
• Изготовить рефлектор. Минимальные размеры: высота – 120 мм, ширина – 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
• Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку -со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
• Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
• Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю – к медной трубке;
• Запаять трубку и оплётку кабеля;
• Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
• Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
• Подключить антенну к модему.

Простая антенна для модема 4G

Суть видео не в том что модем на шнурке висит на окне, а в том, что покупать антенну (принцип действия которой такой же как описан мной) за 1-3т.р. не стоит! И проще купить, жене, маме, девушке, себе наконец шоколад и сделать то что на видео! Неужели это так трудно понять, прежде чем писать свои возгласы про то, что простой шнурок че то там добавит, вы смысл то хоть уловите.

Необходимо: Картон. Алюминиевая фольга, метализированный текстолит и прочее. Скотч, изолента. Удлинитель USB. Ваша фантазия и более ничего. Это самый простой способ, который дал почти 10 мегабит скорости интернета, есть и другие, но пока и этот работает на 1000% трудозатрат.

Обсуждение

1. Да, все ты правильно говоришь. У меня на работе тож модем плохо ловит, модем в удлинителе (3,5 метра) тоже не особо лучше ловит. Но я вместо картона с фольгой (как у тебя) использовал фризби диск (тарелка) тоже с фольгой и о чудо, все заработало на 5+. крайний борт на диске срезал, фольгу пищевую клеил на силикон. модем разместил в центре, сверлил отверстие для кабеля.
2. А если ловит на крыше частного дома только ? Тоже картонку )? Кабель длинный получится и модем по нему даже не заработает . Я купил в свое время направленную антенну за 2к и не пожалел , у меня у одного в деревне был 3G интернет ) .Сейчас у нас 4G четкий сигнал , пришла цивилизация и к нам.
3. Во-первых модем и так горячий а здесь на Солнце и под отражатель… Во-вторых это называется рефлектор под внутреннюю антенну, если бы антенна, то выход тоже был не малым. А антенны они не такие, пользы от них много, главное гнездо в модеме не во всех есть.
4. Блин, у меня мегафон, живу в пригороде Екатеринбурга и мне 14 Мбит/с на 3g мало. LTE сигнал слабый, с него модем постоянно на 3g слетает. Хотел антенну, чтобы LTE стабильно модем ловил. Но посмотрел ваше видео, где вы радуетесь LTE со скоростью 6 Мбит/с и решил что я зажрался.
5. Всегда сомневался в эффективности подобного рода кустарщины. В один прекрасный день меня достала низкая скорость интернета и решил я прошерстить YouTube в поисках решения проблемы. Так уж получилось, что из массы подобного рода видео включил именно это. Ну думаю: чем черт не шутит, попробую, тем более делается быстро. Обернул тонкую гибкую разделочную доску фольгой для запекания, прикрепил к ней модем на удлинителе (1,5 м.) двумя прищепками к длинной стороне. И я возликовал: скорость поднялась я 200 кбит/с. до 7-10 мбит/с. Сигнал усилился с -69 RSSI до -55 RSSI. Для улучшения приема, пробуйте вертикальное и горизонтальное положение модема. У меня устойчивый прием в горизонтальном.
6. Обычные усилители сигнала типа Connect 2.0 так и работают, там фольга в параболическом пластике. Я сам такой покупал, потому что лень было с фольгой на крыше возится, да и стоил не дорого. Если направить на вышку, то все прекрасно работает.
7. Самый простой способ усилить (причём лучше любых самых дорогих антенн) сигнал 3G4G – использовать спутниковую антенну. Я на даче использовал 0.9 метра Супрал. Для защиты модема от внешнего воздействия использовал обрезок трубы от сифона+резиновая пробка от слива+герметики всё это установил на место SAT конвертера в антенне. Тарелка должна быть наклонена СИЛЬНО вниз – не вертикально, как у всех на Триколор или НТВ+. Потом установил рядом с антенной эл-кую распределительную коробку и туда убрал TP-Link TL-MR3020 с модемом соединил родным USB проводом, и оттуда же вывел витую пару в дом, а там уже на основной роутер ZyXEL Keenetic Lite. Без тарелки приём был 3G с периодическими срывами и скоростью в пике не более 2 Мбс. С антенной стал стабильный приём 4G (3 палки из 5, причём в любую погоду скорость около 15 Мбс, пинг 35-45. У оператора в этом месте 4G вообще нет на карте покрытия.
8. Лайфхак о том что лучше не покупать машину с двигателем а просто спускать пустой кузов с горки. Принцип работы антенны не просто ловить сигнал, но еще и усиливать его. А вашего эффекта можно добиться поднеся ноутбук к окну. + пр слишком длинном юсб кабеле модем будет периодически вырубаться из за нехватки питания. Поэтому если плохой сигнал, смастерите антенну и подключите её к модему.

Можно ли сделать антенну для 3G и 4G Интернета самостоятельно

Для некоторых фраза «4G антенна своими руками» — это сказка. Многие на 100 % уверены, что в домашних условиях такой агрегат не собрать. К тому же нужно хорошо разбираться в физике и распространении радиомагнитных волн. Все это неправда. Нет, познания в этой области, конечно, пригодятся. Вряд ли человек, который знает суть процесса и умеет делать вай-фай антенны, читал бы эту статью. Суть в том, что благодаря пошаговым инструкциям, данным ниже, абсолютно любой, имея только стремление и все необходимые материалы, сможет сделать самодельную антенну для 4G модема.

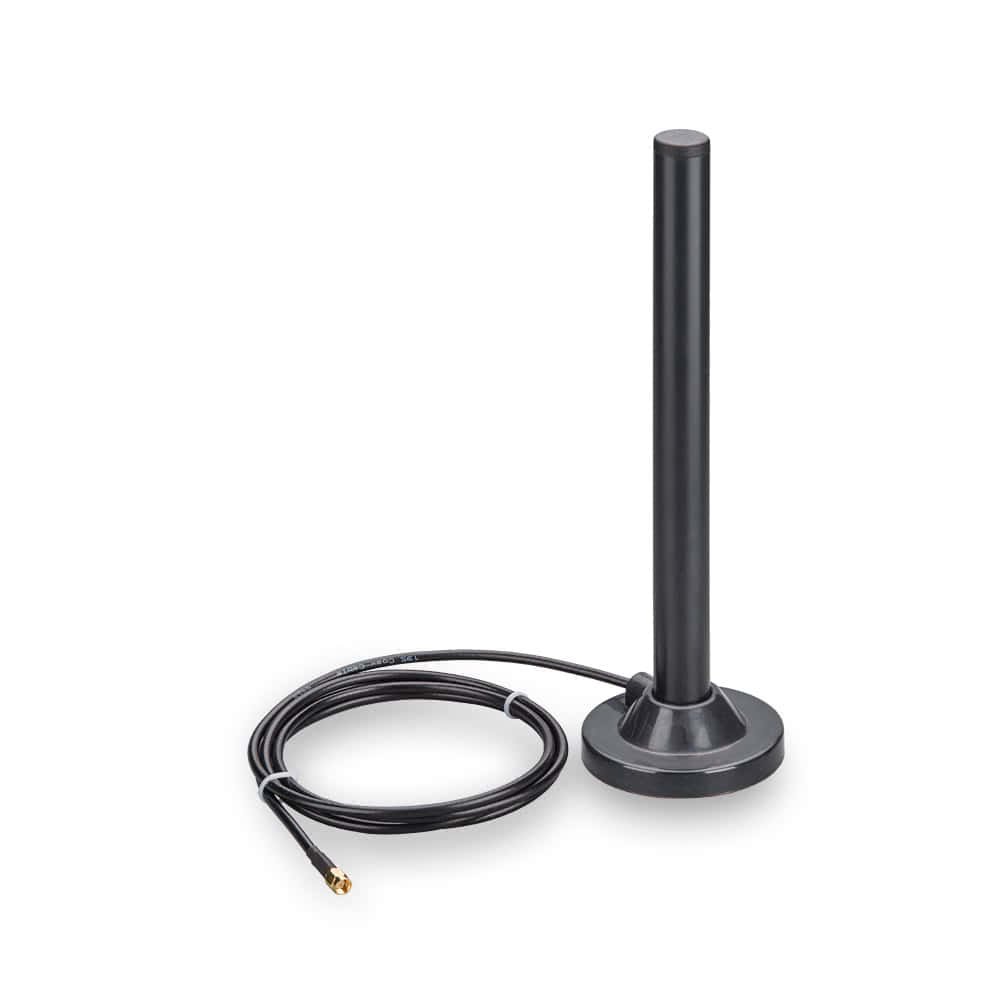

Стандартная покупная антенна для модема

Обратите внимание! Обычно при плохом Интернете люди часто обвиняют программные проблемы: неподходящую прошивку, плохую совместимость, вирусное ПО и т. д. Редко кто разбирается в аппаратной части, а ведь именно она может таить в себе неполадку

К превеликому сожалению, на данный момент нет программного продукта, который бы мог реально увеличить скорость приема и отдачи интернет-трафика. Да, есть специальные средства, которые позволяют мониторить состояние сети и ограничивать работу тех или иных программ для повышения скорости. Также они находят лучшую точку для подключения к сети. На этом функционал заканчивается.

Остается использовать только аппаратные средства. Если скорость сети регулярно прыгает, а качество оставляет желать лучшего, то может помочь специальная антенна. Вообще выпускают множество приборов для улучшения сигнала и более лучшего его улавливания. Все они не вмешиваются в программную часть, работая только на физическом уровне. Наиболее популярны:

• промышленные антенны, создание аналога которых описано в этом материале;
• репитеры, позволяющие повторять улавливаемый сигнал и делать его четче;
• рефлекторы, отражающие электромагнитные и радиомагнитные волны обратно на роутер или модем;
• роутеры, обладающие возможностью принимать беспроводной сигнал и транслировать его дальше (аналог репитера, но более функциональный).

К сведению! Принцип работы всех этих девайсов основан на работе с электромагнитными волнами для их последующего усиления. Преимуществом таких аппаратных приспособлений является реальная возможность увеличения скоростных характеристик Интернета для любого устройства, подключенного к используемой домашней сети.

Как сделать обычную внешнюю выносную антенну

Можно без проблем приобрести такую антенну в специализированном магазине, однако они стоят довольно дорого и имеют простую конструкцию. Чтобы не переплачивать, можно соорудить устройство самостоятельно.

В качестве усилительной тарелки можно использовать корпус от старого персонального компьютера. Потребуются ножницы для резки металла и кабель USB для контакта с усилителем. Все детали на чертеже выше, там указаны необходимые размеры и линии сгибов.

Обратите внимание! Если нет подходящей металлической части, то вполне подойдет картон или деревянный брусок, который требуется по периметру обвернуть фольгой

Установка

Проще всего прикреплять антенну к бруску, просверлив отверстия в «корыте» между центральными вибраторами, и прикрутив ее при помощи шурупов или винтов. Если планируете закреплять антенну на трубе, то лучше прикрепить заклепками к антенне с обратной стороны рефлектора алюминиевый уголок длиной около 30 см, затем прикрепить уголок к мачте при помощи хомутов или стяжек.

Спасибо участникам форума за предоставленную информацию.

Беспроводная технология передачи данных за последние годы стала неотъемлемой частью жизни в современном мире. Многие пользователи, устанавливающие у себя дома систему Wi-Fi, сталкиваются с проблемой слабости сигнала. Не всегда проблему представляет собой WiFi-антенна. Своими руками сделать её могут практически все, но, прежде чем приступать к сборке, необходимо исключить другие факторы, влияющие на уровень сигнала.

Улучшение скорости интернет-соединения антенной Харченко

Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.

Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:

• У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
• Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.

https://youtube.com/watch?v=ZCYXnm1JhSg

Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.

Расчет

3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.

В котором работают модемы:

• ƛmin = 300/2100 = 0.143 м = 143 мм;
• ƛmax = 300/1900 = 0.158 м = 158 мм.

Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.

В результате получается:

• 143/4 = 35.75 мм для сторон, укороченных разрывом;
• 158/4 = 39.5 мм для двух других сторон.

Сборка

Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.

Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.

Подключение

https://youtube.com/watch?v=6-donc6U5io

За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).

ON-LINE калькулятор, для расчета антенны Харченко

Примечание: D — расстояние между антенной и рефлектором

Антенна Харченко для низкочастного диапазона DCMA — 450-460 MHZ Частота резонанса 452.0 МГЦ

• Антенна была изготовлена из подручных материалов. Использован старый рефлектор-сетка от польской УКВ-ТВ антенны, которая ввиду своей непригодности уже была попросту мной выброшена.

В качестве активного элемента, использовал аллюминевый провод от электрического кабеля диаметром 4.5мм. Кабель использован тонкий, RG-58/C, на 50 ом, длинной 3 метра. Все расчеты выполненны на основе данных он-лайн калькулятора. Разница в силе сигнала, согласно встроенному в модем измерителю поля, по сравнению со штатной антенной «хвостиком» составила более 20db, то есть показания при штатной антенне никогда не опускались ниже отметки -95db по сигналу EvDO. При подключении антенны Харченко сигнал вырос и теперь находится на отметке -72db и иногда даже до -70db. Базовая станция удалена от места приёма на 10 км.Благодаря своей широкополосности, антенна не нуждается в настройке.

Таким образом, если поставить кабель с малым погонным затуханием на этих частотах, установить антенну на высоте более 15м от земли, можно запросто перекрыть дистанцию до БАЗЫ DCMA в более 20-25 км и получить доступ к интернету, даже в весьма удаленной деревне ))))

Цифровое телевидение набирает популярность в России и постепенно вытесняет аналоговое вещание. Большую распространенность имеет цифровое эфирное телевидение (ЦЭТВ), т.к. для него нужно минимум вложений. В больших городах с организацией нет проблем. В отдаленной местности возникают проблемы из-за удаленности от ретранслятора, а установка спутникового телевидения не всегда доступна из-за высокой стоимости. Выручить может покупка усилителя для антенны, но он стоит хороших денег и при сильной удаленности от вышки прием хорошего сигнала невозможен при пасмурной погоде.

Выгодной альтернативой служит антенна Харченко, которая используется в качестве приемника с усилителем одновременно. Она является универсальной и одинаково подходит для цифрового телевидения или интернета. В статье будет рассмотрено, как сделать антенну Харченко своими руками и настроить.
