Разновидности антенн для музыкальных центров
Варианты установки АПРА
Самодельная петлевая антенна
Как сделать антенну для телевизора своими руками
- Варианты самодельных конструкций: общие принципы
Какие есть виды антенн
FM-антенна своими руками
Виды
Дополнительные рекомендации
Подключение наружной антенны
Инструменты и материалы
Подключение антенны

Разновидности антенн для музыкальных центров

Антенны заводского изготовления подходят для приема и улучшения звука в аппаратах как известных (Sony и Lg), так и бюджетных производителей. Условно они делятся на несколько разновидностей.

Дисковые. К ним относят большие внешние или компактные комнатные тарелки. Как правило, такие модели ловят спутниковое вещание.

Стержневые. Представляют собой металлические прямые или закругленные штыри (выгнутые в форме окружности), состоящие из нескольких, секций.
Проволочные. Пассивные антенны из гибкого металлического стержня, способного принимать любую форму. К ним же можно отнести рамные приспособления.

Если ограничений в финансах нет, то принимающее устройство можно купить. Примером недорогой модели, которая может существенно улучшить звук, является Триада 8810. Усилитель предназначен для музыкальных центров УКВ и FM. Такую антенну можно использовать при удалении радиостанции от точки вещания на расстояние до 80 км.

Следует учитывать, что качество приема сигнала сильно зависит от технических характеристик самого музыкального центра, а не только от формы и свойств принимающей конструкции с усилителем. Поэтому далеко не каждая активная антенна может существенно улучшить радиосигнал. Из-за чего многие предпочитают экспериментировать с приемником, чтобы добиться максимального эффекта звучания.

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
магнитному креплению, использующему магнитную подошву антенны;
штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

прочность закрепления прибора, снижающую вероятность его похищения;
стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

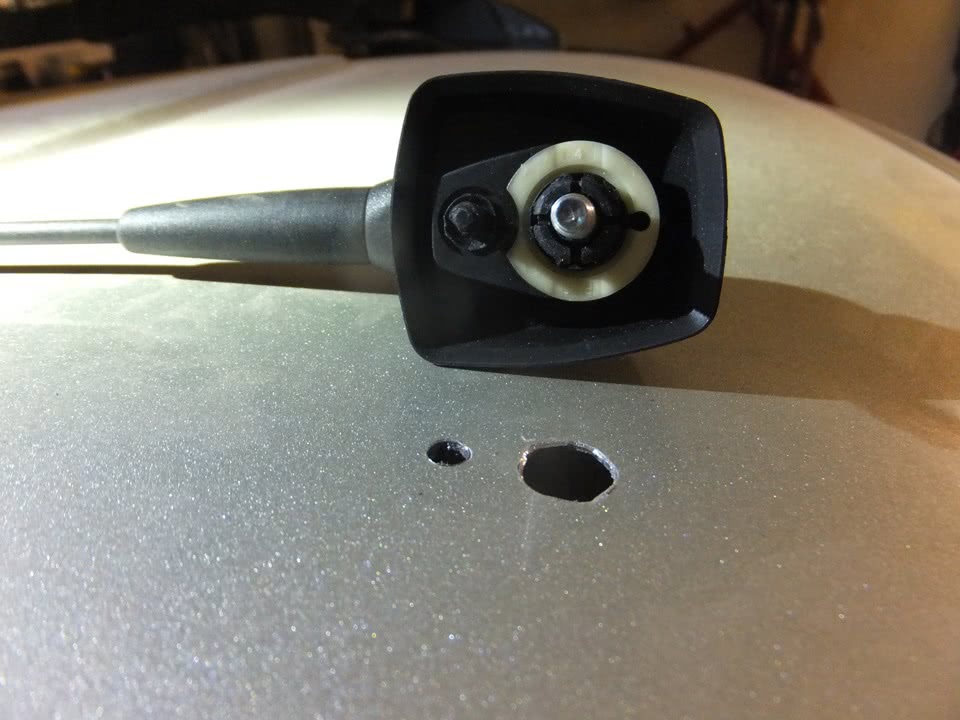

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

легкость выполнения установки либо демонтажа;
обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

низкую прочность фиксации на кузове;
легкость похищения;
возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

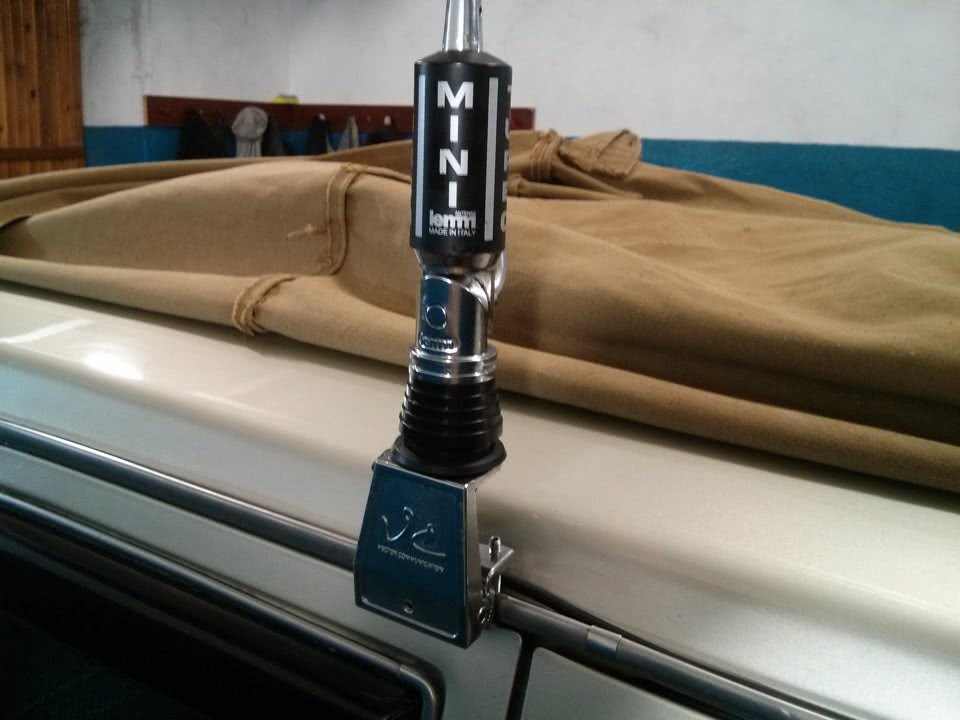

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

низкую механическую прочность;
затрудненную настройку и согласование АПРА.

Самодельная петлевая антенна

Для приема FM и AM сигналов используются устройства рамной конструкции. Чтобы поймать нужную волну, их просто разворачивают в требуемом направлении. Магнитные элементы, которые присутствуют в таких конструкциях, позволяют принимать сигнал намного четче.

Для изготовления потребуется:

алюминиевый обруч диаметром 77 см и сечением 17 мм;
конденсатор с переменной емкостью;
коаксиальный кабель.

Изготовление антенны проходит по следующему алгоритму:

С одной стороны очищают коаксиальный кабель. Центральную жилу и экранирующую обмотку припаивают к контактам конденсатора переменной емкости.
Очищенную центральную жилу и экран со второго конца присоединяют к алюминиевому обручу. При этом для соединения можно использовать небольшой хомут, предварительно зачистив его шкуркой в месте контакта.
Снимают покрытие и экранируемую оплетку посередине контура, счищая примерно 1 см.
Регулируют диапазон радио таким образом, чтобы частота конструкции составляла 5–22 МГц.

Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

Комнатная антенна . Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации.Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.
Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.

Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.
Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.
Уличная антенна для телевизора дальнего приема . Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

Какие есть виды антенн

Радиоантенны делятся по назначению:

для домашних детекторных приемников и музыкальных центров;
автомобильные;
авиационные;
специальные (спутниковой связи, военные).

Для эфирного вещания используются частоты 148,5 кГц — 108 МГц.

FM-радиостанции захватывают 88-108 МГц (ультракороткие 3-метровые волны).

В быту используют следующие конструкции:

устройства с разворотом — апертурная антенна;
изделия с бегущей волной;
линейные приборы.

Антенны классифицируют по форме и материалу на:

телескопические;
рамочные;
штыревые;
проволочные;
стержневые;
фольгированные;
коаксиальные.

По диаграмме направленности конструкции могут быть узконаправленными и круговыми. По полосе пропускания различают узко- и широкополосные приборы.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

Высушенная доска, ДВП, диэлектрический материал.
Металлическая фольга.
Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
Штекер для подсоединения к радиоприёмнику.
Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

Сердечник из феррита от строчного трансформатора старого лампового телевизора.
Клей, липкая, изоляционная лента.
Латунная или медная фольга.
Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

Отрезок телевизионного кабеля от 1,5 м и более.
Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
«Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
«Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
«Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Дополнительные рекомендации

Следует учесть, что качество звука во многом зависит от погодных условий. Во время снегопада, дождя или при сильном ветре сигнал может доходить с перебоями или просто пропадать.

Улучшить звучание можно следующими способами:

Различных вариантов изготовления антенн, отличающихся своей простотой и практической эффективностью, множество. Можно создавать модели как под прием волн определенной длины, так и устройства более широкого спектра. Но далеко не всегда можно добиться качественного звучания вне зависимости от созданной конструкции. Зачастую бюджетные музыкальные центры не способны улучшить прием сигнала, несмотря на принятые меры.

Подключение наружной антенны

Проще всего установить антенну владельцам машин, у которых на кузове предусмотрено штатное место для установки приемного устройства. В таких моделях достаточно аккуратно вкрутить антенну в существующий разъем (как правило, винтовой), не имея лишних забот с прокладкой внутреннего кабеля.

Хорошо обработанная самодельная антенна на крыше смотрится не хуже модных антенн «акулий плавник», которыми оснащаются дорогие «Мерседесы», «Ауди» и «БМВ».

При отсутствии штатного места на кузове машины, самодельная антенна для автомагнитолы своими руками может устанавливаться на магнитные кронштейны или вакуумные присоски. Предпочтительно использовать магнитные держатели, которые более прочно удерживаются на крыше автомобиля в движении.

Проделывать лишние вырезы в кузове автомобиля нежелательно, поэтому можно использовать существующие технологические отверстия или минимально расширять пазы уплотнений задних фонарей. Все выходные отверстия кабеля на кузов обязательно заделывают герметиком. Хорошо подходят для переделки выносные магнитные кронштейны для раций таксистов. В этой конструкции нужно только удалить удлиняющую катушку (стоит в основании антенны) и подключить кабель непосредственно к штырю. Теоретически лучшим местом для установки антенны считается центр крыши, но обычно автолюбители устанавливают самодельное устройство на левом крыле или в задней части крыши.

Для подключения наружной антенны необходимо использовать коаксиальный экранированный кабель. Для прокладки кабеля внутри салона вам понадобится:

Снять обшивку салона от места входа кабеля до центральной панели

Все операции нужно проводить осторожно, без применения грубой силы, сохраняя пластиковые клипсы креплений.
Проложить и закрепить кабель. Желательно избегать пересечений со штатной электропроводкой, вызывающих дополнительные помехи радиоприема.
Сравнить разъемы антенны и головного устройства. При необходимости перепаять антенный разъем или использовать переходник.
Проверить работу ресивера автомагнитолы.
Собрать снятые элементы салона.

При необходимости перепаять антенный разъем или использовать переходник.
Проверить работу ресивера автомагнитолы.
Собрать снятые элементы салона.

При правильной сборке антенны, прокладке кабеля новое приемное устройство будет работать не хуже штатной антенны.

Инструменты и материалы

Следует сказать, что вариантов создания антенн существует огромное количество. Они делаются и из медной проволоки, и из трубки конденсаторов, и из провода и даже из телевизионного кабеля. И это не полный список материалов, из которых вообще можно сделать антенну. Если говорить о материалах, то для создания антенны потребуется иметь под рукой следующие элементы:

термоусадочная трубка;
обмоточный кабель типа ПЭВ-2 0,2–0,5 мм;
высоковольтный провод либо кабель коаксиального типа;
линейка;
гнездо;
штангенциркуль;
клей для пластика.

Это приблизительный список материалов, который может варьироваться в зависимости от материалов, что есть под рукой. Кроме того, не будет лишним, если перед этим будет разработана схема устройства, которое вы будете делать. Чертежи устройства позволяют не только определить, какие размеры нужны для приема того или иного диапазона волн, но и дадут возможность правильно рассчитать необходимые параметры самого устройства – тип, длину, ширину, какие-то конструкционные особенности. Кроме того, можно сразу примерно будет определить место, куда припаять гнездо, если в этом будет необходимость.

Подключение антенны

Антенна для радиоприемника присоединяется несколькими способами:

Прямым: антенна (обычно это антенны телескопические) является составной частью принимающего радиоустройства, при этом фазой «земли» является сам его корпус. Сопротивление (активное) при таком подключении достигает тридцати ом, а реактивное – убирается переделкой контура резонанса. Такие антенны не отличаются симметричностью. Заземление должно быть надежным (длина оголенного провода должна превышать 1/10 волны), иначе возможны помехи из-за контурного излучения;
При нерезонансном питании: применяется передающая линия для направленной передачи радиоволн, при этом ее волновое сопротивление должно быть эквивалентным антенному сопротивлению. Такое подключение позволяет избавиться от потерь и обеспечить самый лучший уровень радиосигнала;
