Телевизионные антенны для dvb-t2, подборка рекомендуемых антенн

Уличные антенны для цифрового телевидения

Переходим к более серьёзным конструкциям, задача которых обеспечить качественный сигнал там, где комнатные антенны справится не могут. Коэффициент усиления от 19 дБ  до 35 дБ.

Это антенны которые можно применять в более сложных условиях и на несколько больших дистанциях. Если вы заметили, то конструктивно они похожи на антенны комнатные, но только несколько побольше. А это и есть тот важный фактор который делает их мощнее.

Чем длинней стрела в антенне, тем больше коэффициент её собственного усиления. Это то усиление которое достигается не за счёт усилителя, а за счёт конструкции антенны. А установленный усилитель лишь «раскачивает» этот сигнал ещё сильнее.

К тому же, уличная установка позволяет их точнее направить на телевышку минуя препятствия в виде стен.

Конечно нужно понимать, что в отличие от комнатных антенн, которые как правило в своей конструкции уже имеют кабель для подключения к телевизору, наружную антенну кабелем снабдить придется самостоятельно.
Существуют различные типы телевизионного коаксиального кабеля, но не обязательно стремится к самому дорогому из них

На эти, более качественные и дорогие типы кабеля, нужно обращать внимание при организации длинных, более 50 метров линий или при укладке кабеля в стены строений, когда в дальнейшем затруднительна или невозможна замена

Антенны наружные с усилителем и без него

Колибри — Интересная антенна. Работает как в метровом так и в дмв диапазонах. Её особенность, необычная конструкция, которая при небольших габаритах обеспечивает довольно хороший приём сигнала. Очень удобна в городских условиях и для поиска отражённого сигнала,  короткая длина позволяет устанавливать её в ограниченном пространстве. Имеет несколько модификаций и может снабжаться усилителем с питанием как на 12 так и на 5 вольт.

Locus -14 AF — Эта антенна имеет также несколько модификаций, обозначение AF- с усилителем, F — без усилителя. Есть также Locus — 20 AF/F отличается более длиной стрелой, а следовательно ещё большим коэффициентом собственного усиления. Усилитель работает от напряжения 5 вольт.

Дельта Н3111.02  — Тоже есть варианты с усилителем и без него, кроме того может быть под другим названием (зависит от производителя) и отличаться способом подключения к ней кабеля телевизионного.

Меридиан — 07 АF —  Выполнена из  алюминия.

Их можно применять на расстоянии до 30 км. Но опять же, если имеются факторы создающие помехи прохождению сигнала, то даже на более ближних расстояниях может понадобится ещё более мощная антенна.

Что такое антенна для цифрового телевидения

К счастью, антенны, которые подходят для получения пакетов цифрового ТВ (мультиплексов) – это обычные волновые приёмники, которые до этого принимали аналоговый сигнал. Хотя практика показала и исключения. Наиболее эти различия сказались на работе, так называемой, «польской» антенны. Её универсальность, актуальная для аналогового сигнала – приём в метровом и дециметровом диапазоне – в случае с «цифрой» проявилась в добавочных искажениях в амплитуде и фазе улавливаемого сигнала. Конструкции, подобные «польской» (она же «сетка») не обладают узкой диаграммой направленности, а ловят радиоволны в обширном диапазоне направлений, захватывая другие мощные сигналы, перекрывающие приём Т2.

Многим нашим читателям покажется странным напоминание о том, что спутниковые тарелки не подходят для приёма цифрового ТВ, но, в действительности, некоторые пользователи все ещё пытаются получать эфирные станции, путая спутниковое и цифровое ТВ.

Конечно, если вы устанавливаете новый волновой приёмник, то лучше купить модель, адаптированную к «цифре». Что собой являет простая антенна для цифрового телевидения? Формулировка этого понятия сводится к следующему – это остронаправленный приёмник волн дециметрового диапазона, с пониженной чувствительностью к фазовым искажениям. Других решающих отличий между волновыми приёмниками для приёма аналогового ТВ и цифрового в диапазоне ДМВ нет.

Иногда под маркой «цифровая антенна» предлагается устройство, в конструкцию которого встроены заградительные фильтры для подавления сигналов с вышек мобильной связи, усугубляющих цифровой приём. Это решение часто применяется в панельных моделях с усилителями. Что до последних, то «цифровые» волновые улавливатели оснащаются усиливающими микросхемами повышенного качества, которые имеют сниженный уровень фазового шума.

В каких случаях антенна обязательна

• Эфирное цифровое ТВ на современном телевизоре. Способ подключения всем хорошо знаком по аналоговому телевидению. Антенный кабель вставляется во входной разъем телевизора. Сигнал поступает на цифровой тюнер, декодируется и передается на экран и колонки. Если телеантенны не будет, то эфирной «цифре» попросту неоткуда взяться.
• Эфирное цифровое ТВ через DVB-T2-приставку. Сам по себе тюнер сигнал поймать не может, поэтому и здесь без антенны для цифровой приставки никак не обойтись. Кабель телеантенны вставляется в ресивер, который преобразует полученный сигнал в подходящий для телевизора формат. Затем декодированный сигнал передается на подключенный к приставке телевизор, и вы получаете возможность смотреть цифровое ТВ.

Антенна из кабеля

Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:

• кабель;
• инструменты (нож, плоскогубцы, кусачки, линейка);
• ТВ-штекер для подключения к телевизору/приставке DVB-T2.

Инструкция по изготовлению:

1. Возьмите отрезок кабеля длиной 1,5–2 м, для этой цели лучше использовать провод с центральной жилой из меди (во многих дешевых кабелях последняя выполнена из непонятного сплава с внешним омеднением, его тоже можно применить, но результат будет несколько хуже).
2. Снимите ножом с одного конца изоляцию с экрана и центральной жилы (длина участка 5 см), скрутите оголенные проводники в общий жгут.
3. Отмерьте 20 см от этой точки, удалите внешнюю оболочку и оплетку (длина участка 5 см).
4. Еще через 20 см снимите только внешнюю оболочку (также участок длиной около 5 см).
5. Согните кабель кольцом, плотно намотайте скрученные в жгут жилу и оплетку на оголенный экран.
6. Присоедините штекер к другому концу кабеля.

Плюсы и минусы

простота и скорость изготовления — конструкцию можно сделать буквально на коленке за считанные минуты;
не требуются дорогостоящие материалы и инструменты — устройство можно собрать из старого ненужного кабеля с использованием подручных средств, которые есть в любом доме.

невысокий коэффициент усиления даже с подключением усилителя;
без существенных доработок (дополнительная изоляция, жесткий каркас) может использоваться лишь как домашнее устройство.

Несмотря ни на что, самодельная антенна из куска кабеля, установленная в квартире (доме), прекрасно ловит цифровое телевидение в условиях города. Порой даже лучше некоторых изделий, разработанных китайскими инженерами-конструкторами.

Аспекты монтажа уличной антенны

Качество и мощность транслируемого сигнала зависит от расстояния до передатчика и отсутствия крупных препятствий (высоких строений, холмов, больших деревьев) на пути радиоволн. Образно выражаясь – зона «прямой видимости» обеспечит наилучший результат.

С расстояния 25-30 км, телевышка будет не видна для оптики, но не для телесигнала!

Но тут играет важную роль высота размещения антенны. Ведь в зависимости от высоты размещения, увеличивается и расстояние до видимого горизонта.

Проще всего для определения воспользоваться следующей диаграммой:

А – высота телевышки;

В – расстояние между приёмником и передатчиком;

С – высота размещения антенны.

На примере показано, что если вышка высотой 50 м, находится на расстоянии 39,5 км, то для уверенного приёма цифрового сигнала, надо размещать антенну на высоте 10 м.

Мачта или фронтон дома

Если есть такая возможность, то размещать антенну за городом лучше всего на мачте. Это не обязательно должна быть труба высотой с пятиэтажный дом. Чтобы уменьшить расход материалов, можно зафиксировать стальную трубу ø 40-50 мм, и длиной 5 м, на крыше или фронтоне частного дома.

Совет

Для гарантированной устойчивости мачты от 5 м и выше, рекомендуется организовать три растяжки, с анкерным креплением в грунте.

Суммарное расстояние от поверхности до приёмного оборудования можно регулировать в небольшом диапазоне, если заранее подготовить нужный комплект крепёжной фурнитуры.

Виды комнатных антенн

Первое, что следует решить — какая домашняя антенна для телевизора подходит лучше.

По конструкции

От конструкции приемника будет зависеть эффективность работы ТВ.

1. Однонаправленные. Их особенность в том, что их нужно направлять непосредственно на источник сигнала, то есть, предварительно следует понять, где расположена вышка.
2. Плоские – это вид комнатной антенны для телевизора, отличающийся тем, что для уверенно приема сигнала он должен быть расположен перпендикулярно его источнику. Такие антенны используют, если ретранслятор обеспечивает среднюю и высокую мощность сигнала (то есть, расположен недалеко).
3. Сферические. Редкий вид приемников, который визуально напоминает глобус. Среди достоинств – возможность принимать сигнал с любого направления, а вот минусом можно назвать высокое требование к сигналу – он должен быть мощным.

Место расположения

Следующий этап выбора – место расположения. По этому критерию выделяют 2 типа устройств приема сигнала.

Уличная. Нетрудно понять, что такие антенны устанавливаются на улице

Их используют там, где сигнал не очень хороший, но важно понимать, что установка требует усилий, в частности, нужно знать, где расположен ретранслятор, чтобы направить антенну на него.

Комнатная. Выбрать комнатную антенну для телевизора стоит тем, кто живет в зоне уверенного приема сигнала, в противном случае пользы от нее будет немного.

Тип усиления

Он может быть пассивным или активным. Первый вариант подразумевает, что никакого усиления нет, это характерно для наружных устройств, так как прием у них сам по себе довольно уверенный. Впрочем, бывают и исключения из этого правила.

Активные имеют адаптер питания, и в этом их минус – для такой антенны нужна розетка. С другой стороны, за счет высокого коэффициента усиления они способны принимать даже самый слабый сигнал, их стоит купить на дачу или в сельскую местность, удаленную от расположения ретрансляторов.

LUMAX DA1502A

LUMAX DA1502A – это универсальная телевизионная антенна, которая подходит как для установки в помещениях, так и на улице. Благодаря тому, что она может работать даже при низких температурах (вплоть до -40 градусов по Цельсию), такая антенна станет отличным приобретением для загородного дома.

Устройство уверенно принимает цифровой и аналоговый дециметровый диапазон волн. Ее эффективная работа гарантирована в радиусе 35 км от телевизионного ретранслятора. А, если использовать усилитель, то еще больше. Так что, даже если ваша дача или загородный дом находятся вдали от крупных населенных пунктов, можно быть уверенным, что такая антенна позволит вам наслаждаться просмотром телепередач и фильмов на разных каналах в хорошем качестве. Также стоит отметить, что эта антенна совместима со всеми моделями современных и старых телевизоров и абонентских цифровых ресиверов стандарта DVB-T2.

Само по себе устройство очень компактное и не займет много места в комнате. В комплекте с ней идет подставка. Так что ее можно будет установить на стол. тумбу или подоконник. А в случае размещения на улице, в ее конструкции предусмотрено крепление к мачте. Также, в комплектацию этой антенны входят усилитель, кабель 3 длиной метра и F-разъем.

• Формат сети: DVB-T2.
• Диапазон: 470 – 810 МГц.
• Усиление: до 28 дБ.
• Радиус приема: 35 км.
• UV-защита.
• -40…+60⁰ С.
• Длина кабеля: 3 м.
• F-разъем.
• Размеры: 28 х 13 х 14 см.
• Вес: 0.73 кг.

GAL AR-468AW

Продолжает наш ТОП — GAL AR-468AW. Это всеволновая антенна, которая работает с UHF, VHF и FM диапазонами, что позволяет настраивать прием не только телевизионных каналов, но и радио.

Она имеет встроенный усилитель сигнала, чем обеспечивает стабильный прием цифровых каналов, даже вдалеке от телевизионного ретранслятора. Поэтому отлично подходит для установки в загородном доме. Кроме того, у нее есть регулятор уровня приема сигнала и 2 антенны, положение которых можно менять, чтобы обеспечить более точный прием того или иного канала.

Выполнена антенна в компактном корпусе черного цвета, на котором имеются индикаторы питания и приема сигнала. Кроме того, эта антенна имеет дисплей, на котором отображается время и дата, так что ее можно будет использовать еще и в качестве комнатных часов.

Те, кто уже приобрел такую антенну, отзываются о ней положительно, отмечая хороший прием сигнала. Из минусов стоит отметить разве что кабель у нее коротковат. Так что для некоторых квартир и домов придется докупить более длинный кабель, чтобы можно было установить антенну в том месте, где будет более четкий сигнал.

• Формат сети: DVB-T2.
• Диапазон: 48 – 862 МГц.
• Регулировка мощности.
• Усиление: до 20/36 дБ.
• Часы.
• Размеры: 135 х 225 х 270 мм.
• Вес: 1.45 кг.

Что надо знать об усилителе

Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

• ему требуется питание;
• он может перегореть во время сильной грозы, особенно если нет хорошего заземления и грозозащиты;
• электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
• усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

Подойдет ли вам комнатная антенна: теория и практика

Прежде чем приобретать домашнюю установку, нужно определить, поможет ли она в вашей конкретной ситуации.

Устройство подойдет в следующих случаях:

• Относительно небольшое расстояние до ретранслятора. Хотя иногда и удается принять телесигнал на расстоянии свыше 30 км, но такое обычно возможно только в случаях, когда ретранслятор на телевышке мощный, а местность ровная либо дом стоит на возвышенности. Как правило, дистанция приема для комнатной телевизионной антенны – это 5–10 км от телевышки. Определить расстояние можно за 2 минуты по карте РТРС.
• Мощный сигнал, передаваемый ретранслятором. Он может составлять от 2–5 кВт до 100 и даже 50 Вт (обычно такое встречается в небольших поселках, где невелика зона охвата).
• Отсутствие радиотени от возвышенностей или капитальных зданий, мешающих приему.
• «Прозрачные» для телесигнала стены комнаты или наличие окна, выходящего в сторону ретранслятора.
• Наличие самого цифрового телесигнала. Даже в регионах, уже охваченных вещанием, встречаются зоны, куда ретрансляторы «не добивают». В некоторых населенных пунктах с малым количеством жителей строительство телевышек и не планируется. Там, согласно приказу Минсвязи РФ № 81, изданному в марте 2019 года, доступ к телевидению планируется исключительно спутниковый, причем с тех, кто будет смотреть только 20 федеральных каналов, абонентская плата взиматься не будет.

Если все это есть — вам повезло, внутриквартирная антенна точно подойдет.

Комнатная антенна — это удобно?

Очень!Отстой!

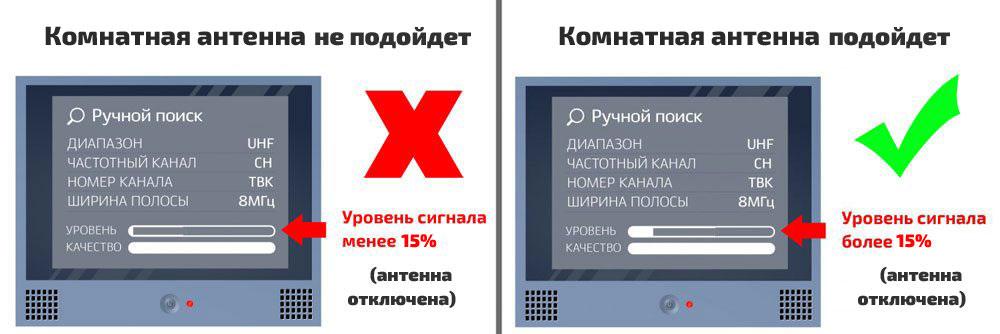

В остальных случаях рекомендуем провести практический тест:

Включите телевизор без антенны. Это должна быть новая модель, способная измерять уровень сигнала.
Откройте меню и вкладку «Настройки ТВ» (или аналогичную).
Индикатор показывает уровень сигнала

Неважно, есть ресивер или нет: расшифровка не улучшает качество сигнала.

Если уровень сигнала от 15% и выше, можно смело отправляться в магазин за комнатной антенной. Если ниже – увы, потребуется или индивидуальная наружная, или подключение к общедомовой.

Или, если случай запущенный, приобретение комплекта спутникового ТВ.

Почему не нужно стремится к антенне с усилителем

Замечено, что слово «Усилитель» имеет какое то магическое свойство! И когда человек выбирает антенну, он отдаёт предпочтение именно таким, активным антеннам. Почему это ошибочная точка зрения?

• В зоне уверенного приёма усилитель может привести к тому, что ваш телевизор/ приставка вообще ничего принимать не будут!  Причина, переусиление сигнала!
• Усилитель усиливает не только полезный сигнал, но и радио шумы. А полезный сигнал, вытягивает именно конструкция антенны!
• Усилитель это всегда слабое звено в конструкции антенны. Он выходит из строя, его бьёт гроза, он окисляется от влаги. Как результат — требуется периодическое вмешательство в ремонт антенны.
• Требуется обеспечить питанием усилитель находящийся в антенне, а это ещё одно дополнительное слабое звено, адаптеры выходят из строя и требуют замены. К тому же требуется ещё одна точка подключения, розетка или USB порт, а это не всегда удобно!
• В случае подключения к одной антенне нескольких телевизоров это гораздо проще сделать с антенной не имеющей усилителя.

Когда нужен усилитель

• Если общая длина телевизионного кабеля превышает несколько десятков метров.
• Если вы живёте на большом удалении от передающей вышки, в зоне слабого сигнала и конструкция самой антенны не позволяет «вытащить» сигнал до нужного уровня.

Вывод!- Если в месте вашего проживания возможно уверенно принимать сигнал на антенну без усилителя, всегда стремитесь к антенне без усилителя!

Допустимая ветровая нагрузка

В паспорте каждой антенны есть пункт о максимально допустимой ветровой нагрузке. Хотя этот параметр более актуален для спутниковых тарелок, ибо их сплошная поверхность, придаёт большую парусность, не стоит забывать о нём и при монтаже обычных антенн.

Но этот аспект приобретает значение, когда владельцы дециметровых уличных антенн, размещают их на спутниковой тарелке вместо конвертора.

Если расстояние до телевышки 50-70 км и более, то это самый дешёвый вариант максимально эффективного приёма телесигнала. Но для организации такого антенного комплекса, потребуется навыки работы со слесарным инструментом.

Для уменьшения эффекта парусности, в продаже можно найти спутниковую тарелку с перфорированным (сетчатым) зеркалом.

Как определить направление для дециметровой антенны

Практически все бытовые антенны уличного размещения, для приёма сигнала стандарта DVB-T2 – направленного типа. Это значит, чем более точная будет ориентация на телевизионную вышку, тем более будет качественный и стабильный сигнал.

В любом каталоге, всего только 20-25% антенн, имеют крепление с регулировкой угла наклона по вертикали, как например модель DAE603 у производителя DENN.

Кстати, при цене всего 1400 руб, это устройство обеспечивает усиление на 20 дБ.

Если же такого крепления нет, то для регулировки наклона можно вставлять паронитовые или резиновые прокладки, между мачтой и посадочным местом антенны.

Регулировка по горизонтали быстрее и легче выполняется с напарником. При такой организации процесса, один исполнитель должен поворачивать антенну, а другой в это время находится перед включённым телевизором, оценивая качество картинки/звука.

Объясняется такая инерционность просто:

1. После изменения направления, сигнал должен поступить в усилитель;
2. Затем в телевизор;
3. Должна появиться картинка и звук;
4. Наблюдатель должен оценить динамику изменений;
5. И только затем он оповещает напарника.

Учтите, что в одно и то же время, сигналы разных каналов могут отличаться по качеству. Особенно если у разных телестудий имеются независимые передатчики. Чтобы не пришлось переделывать работу, сразу после настойки на какой-то один канал, перейдите на второй, третий. В идеальном варианте, надо проверить все каналы бесплатных мультиплексов.

Как выбрать комнатную антенну для цифрового телевидения?

Комнатный вариант антенны для цифрового ТВ — определенно, самый экономный. Стоят комнатные антенны, в быту по старинке называемые «рожками», в среднем, 800-900 рублей — купить ее не составит проблем даже при самом тесном бюджете. А абонентскую плату за них платить, естественно, не нужно.

Выбирать комнатную антенну следует по нескольким параметрам — хорошо, что обязательных всего два:

• Способность принимать дециметровые волны (UHF, ДМВ). Это первое обязательное условие. Без него «цифру» просто не поймаешь, поскольку она вещает в дециметровом диапазоне.
• Способность принимать сигнал DVB-T2. Это второе обязательное условие, ведь именно по этому стандарту цифрового сигнала вещает российское цифровое ТВ.

Остальные параметры остаются на ваш выбор:

• Активный или пассивный источник питания. Активная антенна подключается к отдельной розетке. Пассивная — питается прямо от телевизора. Первый вариант позволяет получить более мощный сигнал, второй — более эстетичен и экономен в плане потребления электричества.
• Наличие усилителя сигнала. Если вы живете недалеко от телевышки, усилитель вам не особо-то и нужен — сигнал и так очень сильный. А вот если вы хотите увезти антенну на дачу, живете в поселке, на далекой окраине города или наоборот — в густозастроенном центральном районе, без усиления не обойтись.
• Мощность усилителя. Чем дальше вы от телецентра, тем более мощный усилитель вам требуется. 30-40 дБ — необходимый минимум, если вы хотите получить хороший сигнал на удалении от источника.
• Возможность приема FM. В цифровом формате вещают 20 каналов и 3 радиостанции. Наличие FM-приемника позволит вам слушать цифровое радио.

Как видите, комнатная антенна — достаточно простое устройство, выбор которого не составляет труда. Чтобы еще больше упростить его, мы составили рейтинг комнатных антенн для цифрового телевидения, популярных в 2019 году.

Дельта Цифра

Следующая героиня нашего ТОПа – антенна Дельта Цифра. Это компактное устройство, которое может использоваться в связке с цифровой телеприставкой, а также для приема аналогового телесигнала.

Она имеет небольшие размеры, поэтому займет немного места на телевизионной тумбе или столе. Кроме того, в ее конструкции предусмотрены отверстия для крепления на стене. А кабеля, длиной 3 метра, который идет в комплекте будет достаточно, чтобы разместить антенну в том месте комнаты, где лучше ловит сигнал.

Из особенностей данной модели стоит отметить наличие усилителя, который повышает прием сигнала и компенсирует его затухание в кабеле. В общем, наличие такого усилителя обеспечивает отсутствие каких-либо искажений и, как следствие, гарантирует отличную картинку на экране телевизора. Как отмечают владельцы, даже в больших зданиях со множеством стен, такая антенна отлично ловит сигнал. Правда стоит учесть, что питание ее усилителя осуществляется от телевизионной приставки и без ее наличия он будет бесполезен.

Но даже с таким нюансом работы, эта антенна очень популярна за свою скромную стоимость и хороший уровень приема цифрового сигнала.

А узнать сколько стоит эта, а также другие антенны, упоминаемые в ролике, как я уже говорил, вы можете на специализированных сервисах, ссылки на которые есть в описании.

• Формат сети: DVB-T2.
• Диапазон: 470 – 790 МГц.
• Усиление: до 22 дБ.
• +5…+25⁰ С.
• Длина кабеля: 3 м.
• Размеры: 21 х 10 х 3.5 см.
• Вес: 0.2 кг.

Дельта ДМВ

Завершает наш рейтинг телевизионная антенна Дельта ДМВ. Она обеспечивает уверенный прием до 40 телевизионных каналов на телевизионные приёмники, оснащенные блоком ДМВ.

Благодаря своим компактным размерам и наличию подставки, она не займет много места на столе, подоконнике или телевизионной тумбе. Кроме того, конструкция этой антенны позволяет устанавливать ее на стенах и других вертикальных поверхностях.

Как отмечают пользователи, такая антенна уверенно ловит цифровой сигнал, обеспечивая отличное качество изображения даже на большом расстоянии от телевизионных ретрансляторов. Так что ее можно будет использовать не только в городе, но и на даче или в загородном доме. Каких-либо серьезных недостатков в конструкции и работе этой антенны не обнаружено и отзывы на нее строго положительные, поэтому она вполне заслуженно попадает в наш ТОП.

• Формат сети: DVB-T2.
• Диапазон: 470 – 790 МГц.
• Усиление: до 4 дБ.
• Длина кабеля: 2 м.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
2. На одном его конце снимается изоляция с центральной жилы и экрана.
3. Через 22 см обнажается центральная жила.
4. Еще через 22 см снимается изоляция с экрана.
5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
6. На другой конец кабеля надевается штекер.

Преимущества:

Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
2. К правому краю вибратора нужно припаять оплетку фидера.
3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Похожие записи:

Какая температура плавления алюминия по цельсию Листогибочный станок Юбки своими руками с выкройками: как кроить и сшить для начинающих Описание работы и устройство импульсного блока питания Шелкография на одежде Дом из кирпича
