Как сделать антенну для цифрового телевидения dvb-t2 своими руками

Содержание

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

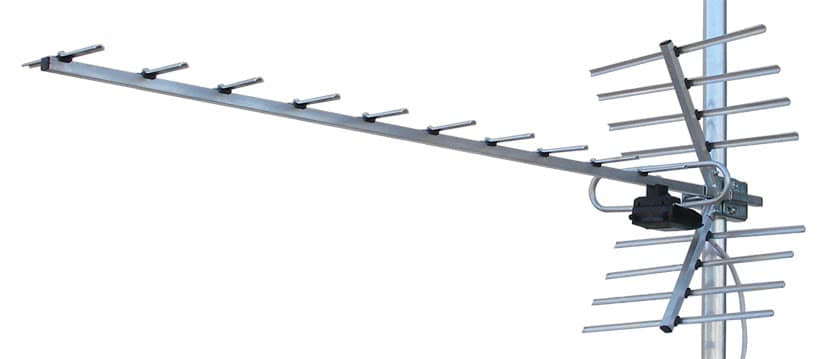

Антенна типа DIPOL 19/21-69
— принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

  1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
  2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
  3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Требования к антенне цифрового пакетного телевидения

Телевизионные вышки передают сигнал на небольшие расстояния. Зачастую длина электромагнитной волны не превышает 60 км. При этом импульс должен обладать устойчивым напряжением, которое, дойдя до конца волны, не должно снизиться, иначе на качественное изображение сигнала на экране телевизора можно не рассчитывать. В этом случае необходимо учитывать разность двух потенциалов начала и конца. Именно этот показатель создаёт токи с минимальными амплитудами. Данный параметр влечёт за собой перечень важных требований, которыми должна обладать антенна, принимающая сигнал «цифры»:

  1. При самостоятельном производстве стоит учитывать, что конструкция антенны как цифрового приёмника должна быть максимально точной. Не допускается никаких лишних ответвлений, повреждений, скруток и зазубрин. Эти мелочи способны существенно влиять на качество принимаемого сигнала.
  2. Устанавливая антенну самостоятельно, вы должны её направить строго по поляризации, а также по направлению идущих электромагнитных импульсов от раздающей подстанции или вышки.
  3. Соблюдайте её защищённость от посторонних сигналов. Ограничьте попадание волн от радиоприёмников, электрогенераторов, спутникового ТВ к цифровой антенне. Это создаст помехи, вследствие чего изображение будет потеряно.

Типы антенн

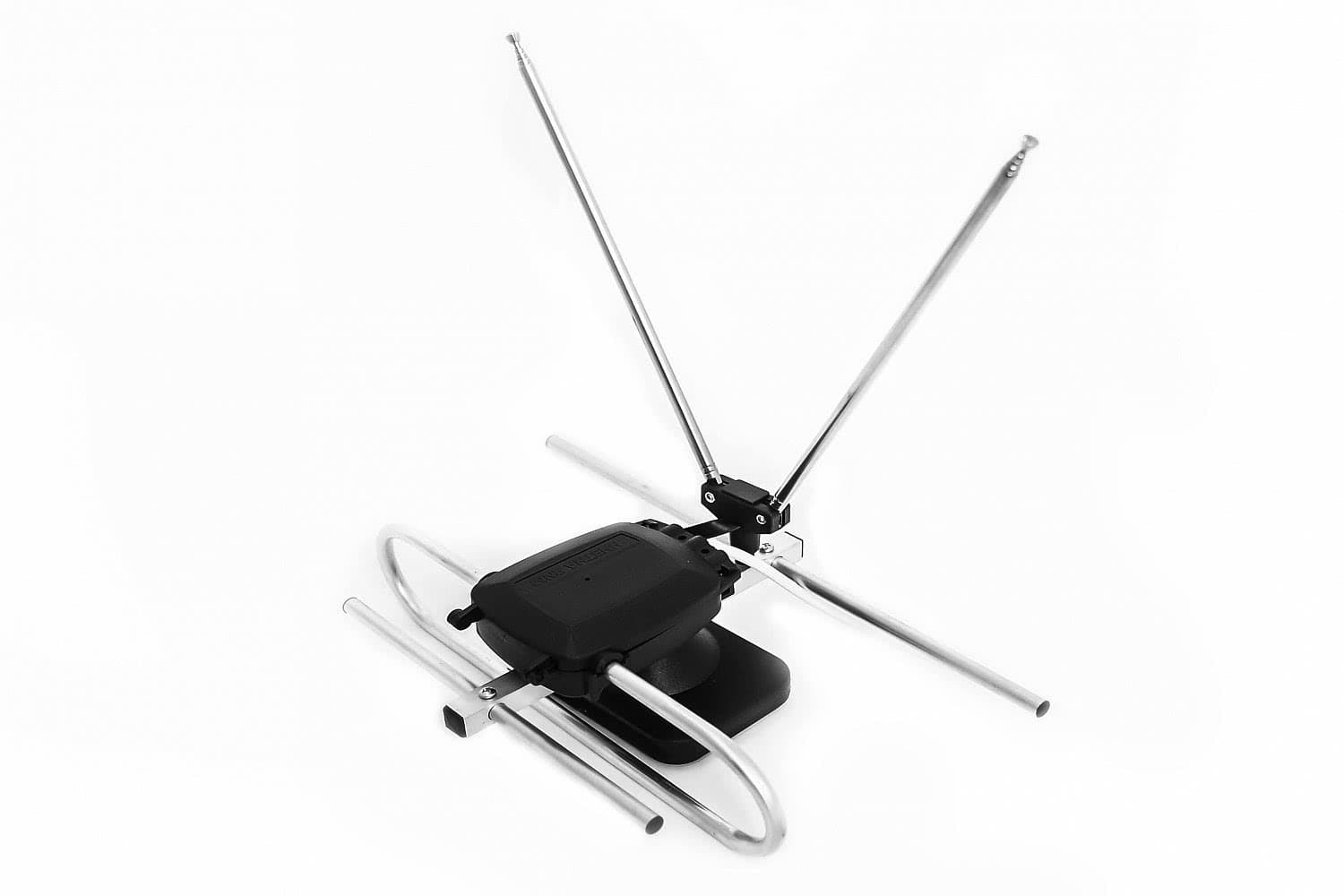

Обычные решения для телевизоров – это биполярное оборудование, способное как излучать, так и принимать сигналы в выбранном частотном диапазоне. Данный сегмент представлен моделями двух основных типов.

  1. VHF / МВ. Устройство работает в метровом диапазоне. Антенна принимает волны эфирного ТВ на частоте от 1 до 300 МГц.
  2. UHF/ ДМВ. Оборудование рассчитано на работу с дециметровым сигналом в диапазоне от 0,3 до 3 ГГц.

Принцип работы ТВ-антенны

Современное эфирное ТВ стандарта DVB вещается на UHF-частотах. При этом формат может быть классическим (DVBT2) или спутниковым (DVBC2). В первом случае мы имеем наземные ретрансляторы, вещающие на частотах от 314 до 898 МГц, а во втором – оборудование на сверхвысоком диапазоне от 1 ГГц.

Исходя из этого, вырисовывается следующая картина: у обычной антенны, предназначенной для цифрового ТВ, есть предельные показатели длины волн. То есть, перед тем как самостоятельно собрать устройство, необходим расчёт критичных параметров.

Если в вашем доме несколько телевизоров, то вам стоит узнать, как подключить к одной антенне 2-3 телеприемника.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала Частота канала Длинна вибратора – от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

https://youtube.com/watch?v=vesMrlQ23PM

Картонная конструкция

Рассмотрим вопрос о том, как сделать антенну из кабеля, если из подручных материалов больше ничего нет, кроме картонной коробки. В первую очередь необходимо вырезать из неё два прямоугольника с такими размерами: 25 см * 30 см.

Видео описание

Изготовления «картонной антенны» с кабелем-восьмёркой показано в этом видеоролике:

https://youtube.com/watch?v=gwqKRAePtZw

После этого придётся поискать ещё несколько дополнительных материалов: фольгированную бумагу (всегда есть на кухне), лезвие, клей, два болта с гайками, отвёртку, кабель со штекером, линейку или рулетку и немного медной проволоки. Вырежьте из фольги два квадрата такого же размера и аккуратно приклейте их к картонным.

Чтобы соединить квадратики, нужно проделать в углах отверстия для болтов. К одному из отверстий присоединяется внешний контур, ко второму – соответственно внутренний. Внешний контур выполняется в виде металлического кожуха из проволоки. Не забудьте закрепить контакты болтами и хорошо затянуть их гайками.

Квадраты следует расположить на некотором расстоянии друг от друга (оно определяется опытным путём). После того, как нужный отрезок будет найден, останется лишь закрепить соединённые квадраты на каркасе. При этом места соединения фольгированных элементов между собой и места крепления их к удерживающему каркасу должны быть разными.

Подготовка фольги для антенныИсточник hsto.org

Антенна-бабочка

Самодельная антенна может иметь и более привычный вид. Речь идёт о так называемой «бабочке» с шестнадцатью «усиками»-приёмщиками, расположенными попарно с правой и с левой стороны от вертикального основания.

Как сделать телевизионную антенну в форме бабочки:

  • Подготовьте дрель, деревянную палку-основание (от 60 см в длину, 4 см в ширину и от 2-х сантиметров в толщину), саморезы, линейку с транспортиром, болты и гайки (по 16 штук), трёхметровый кусок алюминиевой проволоки толщиной в 3 мм и кусачки.
  • Отметьте на палке четыре точки так, чтобы расстояние между ними было по 18-20 см. Эти точки будут определять места крепления восьми пар принимающих сигнал кусков проволоки (у вас получится по четыре отдельных пары таких проводников с каждой стороны палки).
  • Нарежьте 16 семнадцатисантиметровых кусков проволоки.
  • Пользуясь транспортиром, расположите антенные «усики» на отмеченных точках так, чтобы они располагались по две с каждой стороны, а угол между ними составлял по 60 градусов.

Видео описание

В этом видео наглядно показан процесс создания самой простой антенны за 5 минут:

https://youtube.com/watch?v=TzPEDjIGi00

  • Проделайте с помощью саморезов в четырёх отмеченных местах двухсантиметровые отверстия для вставки нарезанной проволоки. Для этого необходимо вкрутить сбоку саморезы в подготовленную основу так, чтобы позже «усики», вставленные в них, находились под нужным углом.
  • Вставьте «усики» и прикрепите их болтами с гайками, предварительно сделав отверстия сверху.
  • Обвейте все установленные усы-приёмники проволокой, соединив их между собой.
  • Прикрепите к соединительной проволоке кабель со штекером и проверьте антенну на работоспособность.

Коротко о главном

Чтобы сделать самодельную работающую антенну для приёма каналов цифрового телевидения, можно использовать подручные средства.

Одним из обязательных элементов любой антенны должен быть кабель с подходящим штекером.

Устанавливать некоторые антенны можно только в доме (квартире), но лучше изготовить вариант для использования на улице.

Величина элементов антенны зависит от частоты, на которой транслируются каналы телевидения в вашем районе.

Антенну можно сделать из двух металлических пустых банок из-под пива или напитка.

Если никакого каркаса для закрепления принимающих элементов антенны нет, можно использовать даже обычную вешалку.

Проволочную антенну делают из толстой медной проволоки.

Форма антенны, напоминающая два ромба или восьмёрку, называется антенной Харченко.

Прежде, чем выбирать одну из инструкций «Как сделать антенну для цифрового ТВ», следует выяснить силу сигнала в вашей местности: так, антенна «три квадрата» может применяться в местах с хорошим приёмом.

Бабочка

По своему исполнению напоминает польские аналоги, которые были широко распространены для приема аналогового вещания.

На вертикальном каркасе располагаются усики. Она устанавливается на улице, по этой причине необходимо использовать для усиков проволока достаточной толщины, чтобы ветер не погнул их. В случае использования меди достаточно 2-3 мм, для алюминия толщина должна немного больше.

Длина усиков рассчитывается в зависимости от частоты вещания ретранслятора. Для Москвы вещание осуществляется на частоте 314 Мгц. Высчитываем длину волны: 300/477=0,633 м. Это соответственно 64 см. Длина активной части — 16 см.

Через двадцать сантиметров отмечаем четыре точки. Проводим перпендикуляры относительно каркаса. С помощью транспортира линии отмеряет вверх и вниз угол в 30 градусов в обе стороны.

При использовании деревянного каркаса достаточно использовать саморезы для крепления усиков. После установки усиков соединяем их проволокой, и прикрепляем телевизионный кабель.

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится. Решить проблему можно двумя способами:

  • отправиться в магазин и приобрести готовый вариант;
  • воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

https://youtube.com/watch?v=EYaeE4lLXSs

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

  • плоский двухжильный;
  • коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

  • 2 жестяных емкости (минимум 2 штуки);
  • кабель от антенны;
  • штекер для подключения;
  • крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
  • саморезы или шурупы;
  • отвертка;
  • нож;
  • плоскогубцы;
  • изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

  • банки должны быть парными и располагаться друг напротив друга;
  • оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

  • рейку — к ней будут приматываться банки при помощи изоленты;
  • рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

  • взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
  • банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;
  • лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
  • посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Нюансы изготовления улавливателей сигнала

Приступая к изготовлению самодельного устройства, необходимо иметь представление о возможных вариантах конструкций и правилах их сборки.

Все многообразие телевизионных антенн принято подразделять на несколько видов:

  1. Всеволновые. Частотнонезависимая антенна самая дешевая, легкая в изготовлении. Основа – металлическая рама, а в качестве приемников – жестяные емкости или пивные банки. Конструкция не обладает высокими рабочими параметрами, но вполне подойдет для дачи, если вещательная вышка расположена неподалеку.
  2. Логопериодические. Принцип работы сравним с рыболовецкой сетью, сортирующей добычу при отлове. Устройство несложно в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны отличаются согласованностью с фидером по любым диапазонам.
  3. Дециметровые. Конструкции, хорошо функционирующие вне зависимости от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и т.д.

Детали антенны, по которым курсируют токи полезного сигнала, стыкуют сваркой или пайкой. Однако при размещении устройства на крыше домика такие контакты со временем разъест коррозия.

Одно из условий достаточной чистоты и стойкости приема – минимальное количество стыков в конструкции уловителя сигнала

Помимо этой нормы, при собственноручном создании антенны для дачи желательно придерживаться следующих правил:

Центральную жилу, оплетку делают из недорогих сплавов, стойких к коррозийным процессам

Однако они плохо поддаются пайке – работы проводят с особой осторожностью, чтобы не пережечь провод.
Для соединения элементов надо применять паяльник на 40 Вт, флюс-пасту, легкоплавкий припой.
Задействовать алюминиевую проволоку для создания деталей конструкции нежелательно. Материал быстро окисляется, утрачивая способность проводить сигнал

Оптимальный вариант – медь, доступная альтернатива – латунь.

Приемная площадь уловителя должна быть большой. С целью ее увеличения к раме, отсеивающей эфирный шум, можно симметрично прикрепить металлические прутья.

Подключение к антенне самого простого усилителя сигнала значительно улучшит качество эфирной передачи. Заводские изделия уже оснащены этим элементом

Тандем самодельной антенны и усилителя обеспечит необходимую мощность приема. Достаточно вынести конструкцию на крышу и установить в направлении близстоящей телевизионной вышки.

Самодельные антенны для приема ЦТВ

На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.

В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:

Вариант конструкции Коэффициент усиления, дБ Дальность приема без усиления, км Дальность приема с усилителем, км Рабочий диапазон, МГц
Петля из кабеля 0 – 3 15 15 440–800
Антенна из алюминиевых банок 3 – 5 15 40 470 – 622
«Бабочка» 5 – 11 20 70 от 300 МГц
«Тройной квадрат 9 15 60 300 МГц и выше
Антенна Харченко 5 – 6 10 50 от 300 МГц
Логопериодическая антенна 8 – 12 30 100 более 300 МГц

Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:

  • они технически сложные для повторения;
  • эффективность не слишком высокая (низкий коэффициент усиления);
  • слишком узкая полоса приема (требуются высокая точность изготовления и настройка);
  • необходимы дорогостоящие (дефицитные) материалы и компоненты.

Выводы и полезное видео по теме

Экспресс-антенна из телевизионного кабеля:

https://youtube.com/watch?v=OsEINHceiYc

Биквадрат Харченко с рефлектором:

https://youtube.com/watch?v=3o0ZBUcL2f0

Расчеты и изготовление антенны на решетке:

https://youtube.com/watch?v=X3vdw577wtM

Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше. Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.

Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании  поделитесь с новичками полезными рекомендациями по сборке – ваш успешный опыт вдохновит на творчество других домашних мастеров.
